Установка для збору яєць зернової молі

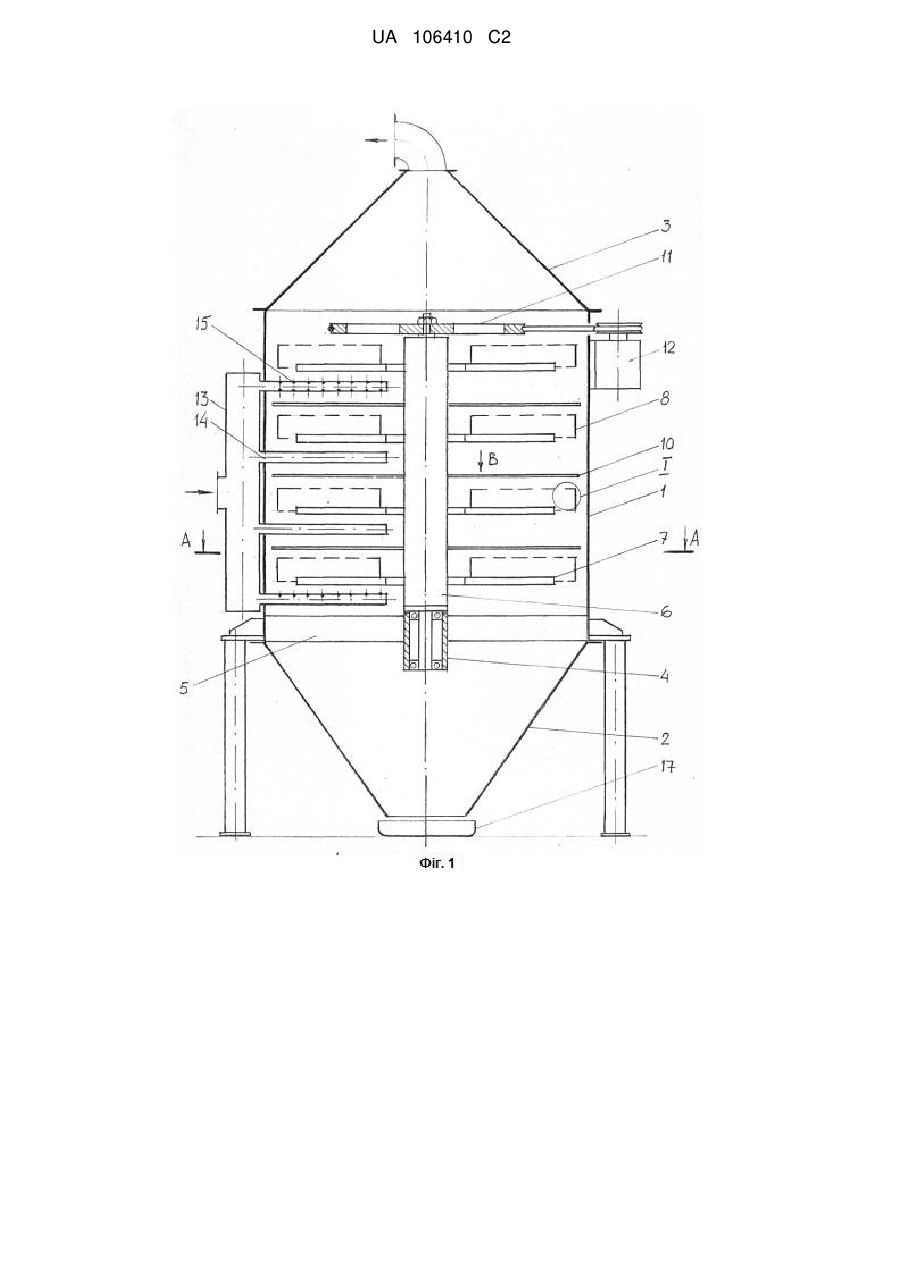

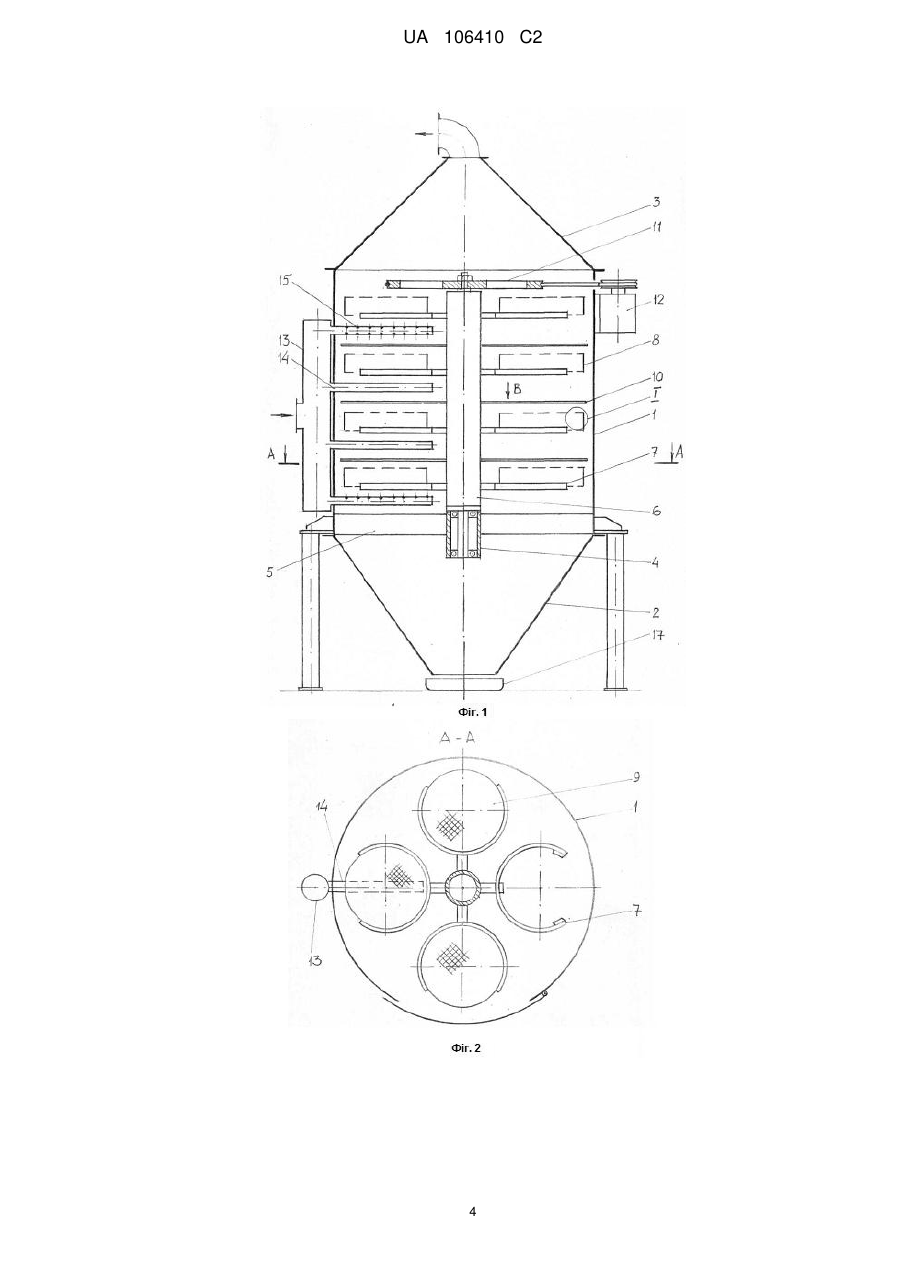

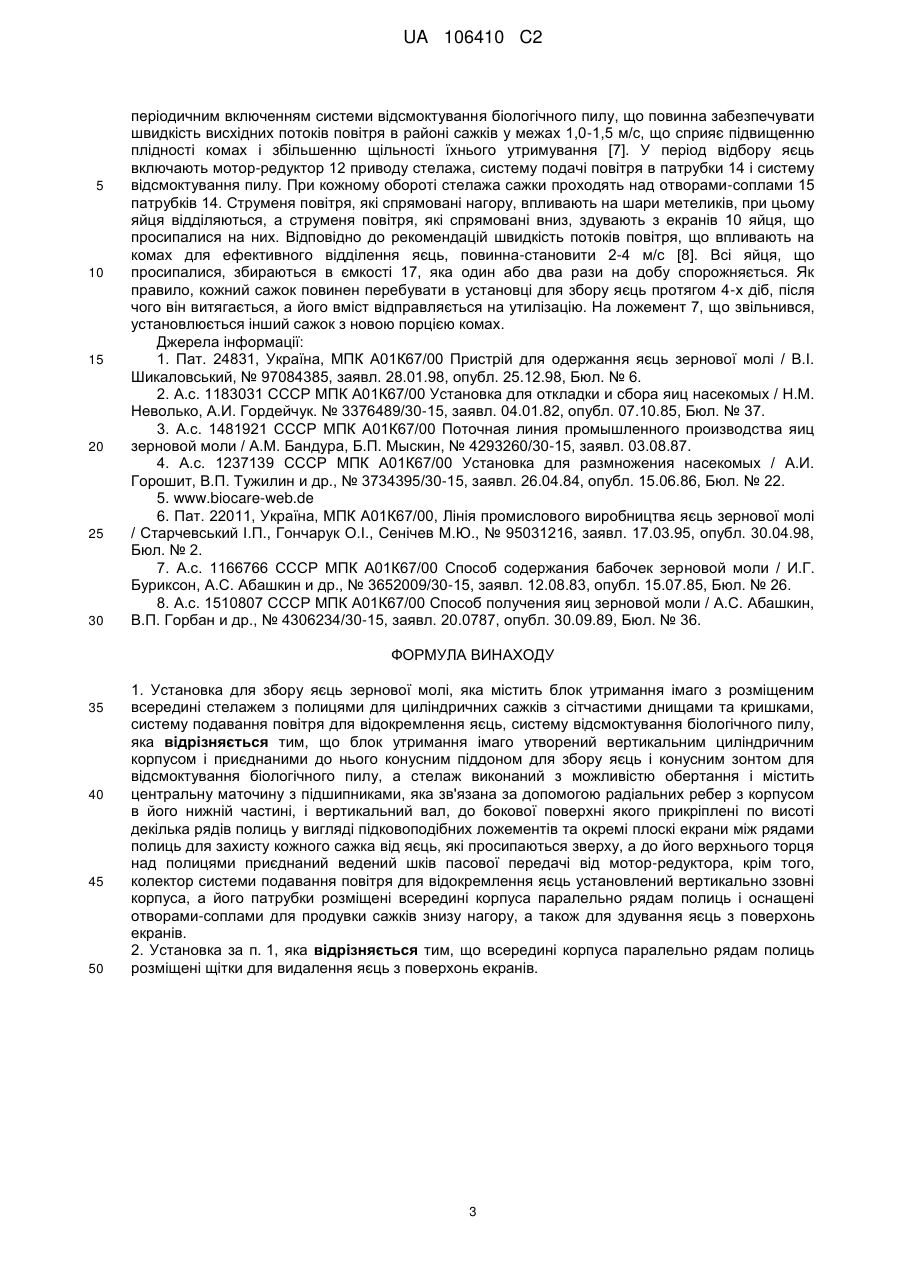

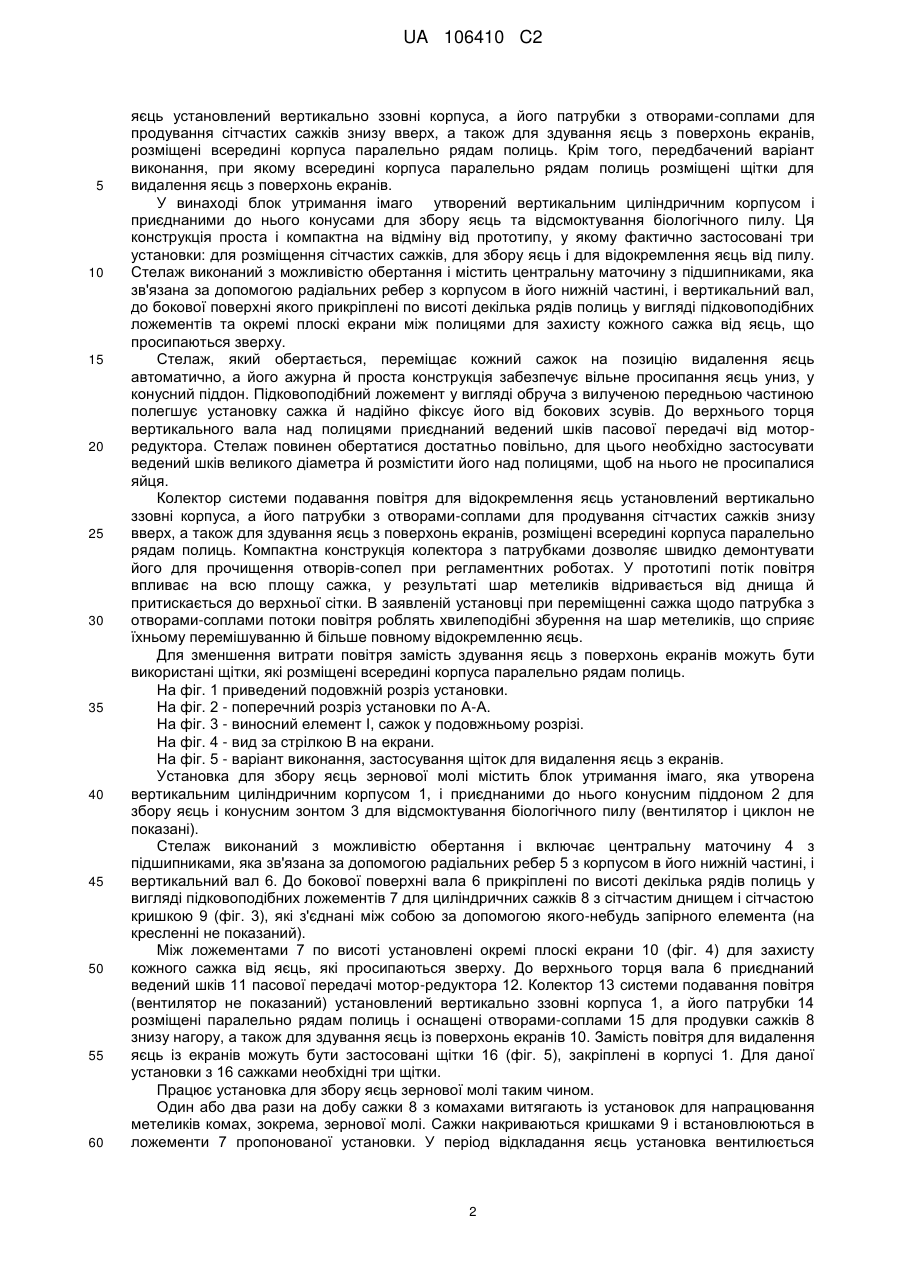

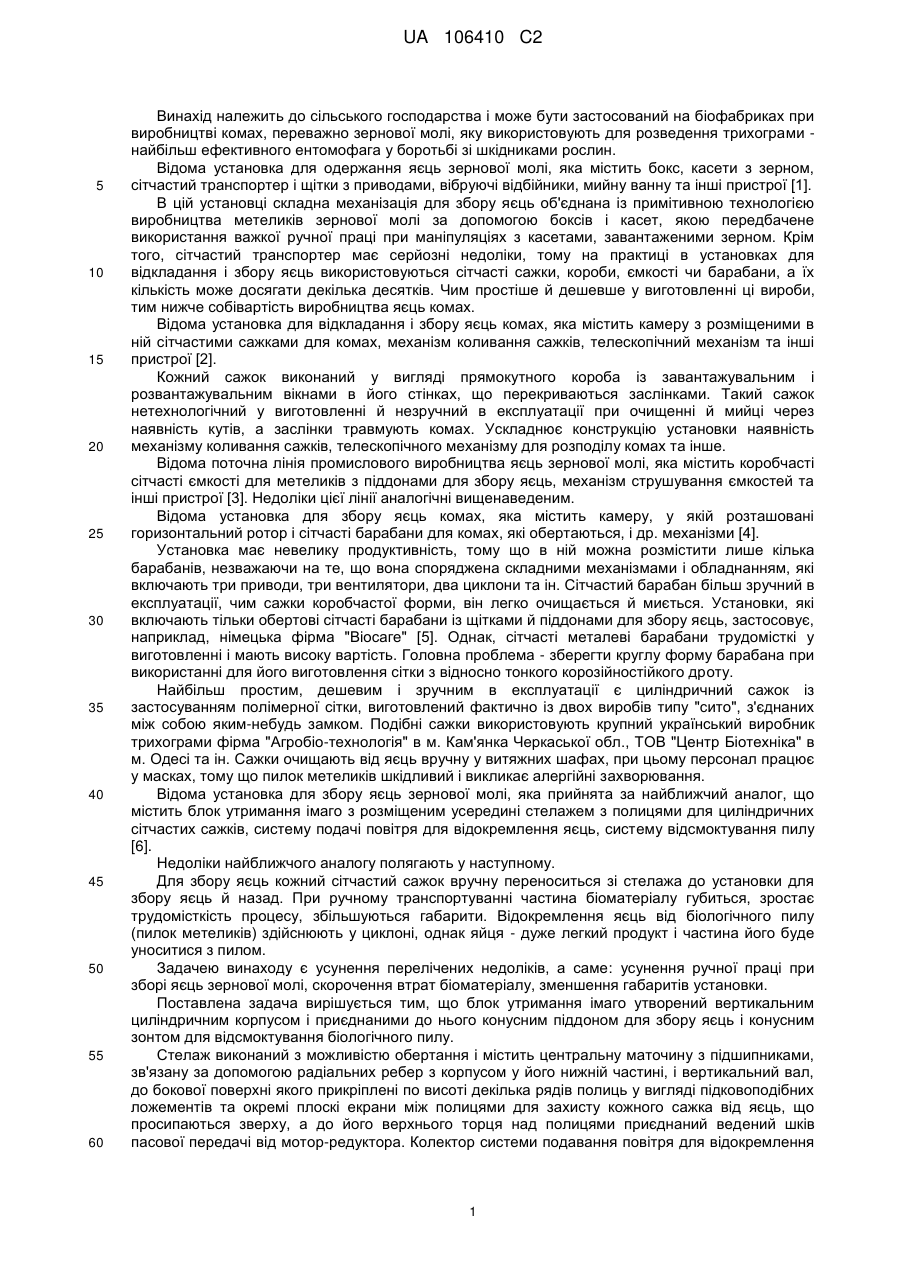

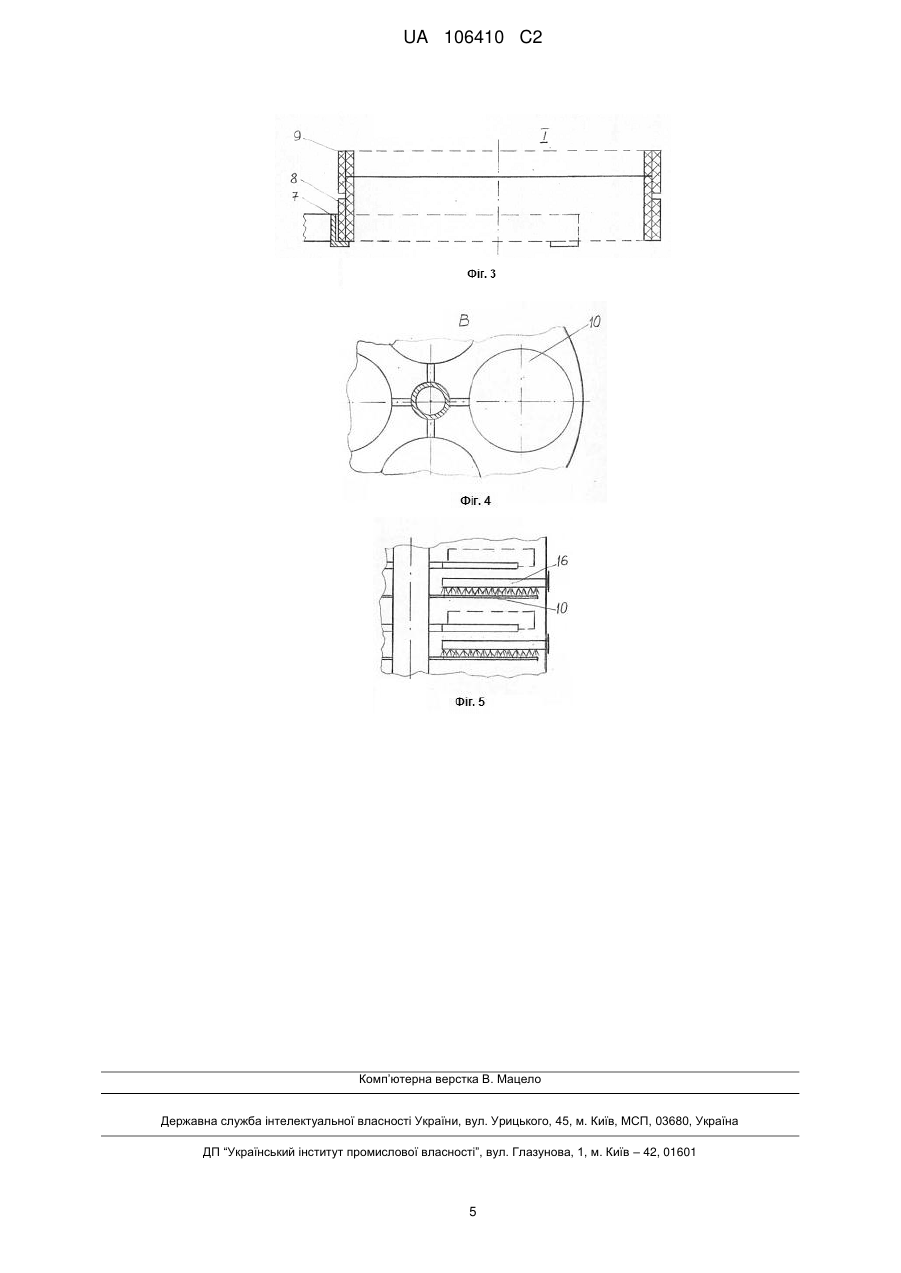

Реферат: Заявлена установка для збору яєць зернової молі містить блок утримання імаго з розміщеним всередині стелажем з полицями для циліндричних сажків з сітчастими днищами та кришками, систему подавання повітря для відокремлення яєць, систему відсмоктування біологічного пилу. Блок утримання імаго утворений вертикальним циліндричним корпусом і приєднаними до нього конусним піддоном для збору яєць і конусним зонтом для відсмоктування біологічного пилу. Стелаж виконаний з можливістю обертання і містить центральну маточину з підшипниками, яка зв'язана за допомогою радіальних ребер з корпусом в його нижній частині, і вертикальний вал, до бокової поверхні якого прикріплені по висоті декілька рядів полиць у вигляді підковоподібних ложементів та окремі плоскі екрани між рядами полиць для захисту кожного сажка від яєць, які просипаються зверху. До верхнього торця вала над полицями приєднаний ведений шків пасової передачі від мотор-редуктора. Колектор системи подавання повітря для відокремлення яєць установлений вертикально ззовні корпуса, а його патрубки розміщені всередині корпуса паралельно рядам полиць і оснащені отворами-соплами для продувки сажків знизу нагору, а також для здування яєць з поверхонь екранів. UA 106410 C2 (12) UA 106410 C2 UA 106410 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільського господарства і може бути застосований на біофабриках при виробництві комах, переважно зернової молі, яку використовують для розведення трихограми найбільш ефективного ентомофага у боротьбі зі шкідниками рослин. Відома установка для одержання яєць зернової молі, яка містить бокс, касети з зерном, сітчастий транспортер і щітки з приводами, вібруючі відбійники, мийну ванну та інші пристрої [1]. В цій установці складна механізація для збору яєць об'єднана із примітивною технологією виробництва метеликів зернової молі за допомогою боксів і касет, якою передбачене використання важкої ручної праці при маніпуляціях з касетами, завантаженими зерном. Крім того, сітчастий транспортер має серйозні недоліки, тому на практиці в установках для відкладання і збору яєць використовуються сітчасті сажки, короби, ємкості чи барабани, а їх кількість може досягати декілька десятків. Чим простіше й дешевше у виготовленні ці вироби, тим нижче собівартість виробництва яєць комах. Відома установка для відкладання і збору яєць комах, яка містить камеру з розміщеними в ній сітчастими сажками для комах, механізм коливання сажків, телескопічний механізм та інші пристрої [2]. Кожний сажок виконаний у вигляді прямокутного короба із завантажувальним і розвантажувальним вікнами в його стінках, що перекриваються заслінками. Такий сажок нетехнологічний у виготовленні й незручний в експлуатації при очищенні й мийці через наявність кутів, а заслінки травмують комах. Ускладнює конструкцію установки наявність механізму коливання сажків, телескопічного механізму для розподілу комах та інше. Відома поточна лінія промислового виробництва яєць зернової молі, яка містить коробчасті сітчасті ємкості для метеликів з піддонами для збору яєць, механізм струшування ємкостей та інші пристрої [3]. Недоліки цієї лінії аналогічні вищенаведеним. Відома установка для збору яєць комах, яка містить камеру, у якій розташовані горизонтальний ротор і сітчасті барабани для комах, які обертаються, і др. механізми [4]. Установка має невелику продуктивність, тому що в ній можна розмістити лише кілька барабанів, незважаючи на те, що вона споряджена складними механізмами і обладнанням, які включають три приводи, три вентилятори, два циклони та ін. Сітчастий барабан більш зручний в експлуатації, чим сажки коробчастої форми, він легко очищається й миється. Установки, які включають тільки обертові сітчасті барабани із щітками й піддонами для збору яєць, застосовує, наприклад, німецька фірма "Віосаге" [5]. Однак, сітчасті металеві барабани трудомісткі у виготовленні і мають високу вартість. Головна проблема - зберегти круглу форму барабана при використанні для його виготовлення сітки з відносно тонкого корозійностійкого дроту. Найбільш простим, дешевим і зручним в експлуатації є циліндричний сажок із застосуванням полімерної сітки, виготовлений фактично із двох виробів типу "сито", з'єднаних між собою яким-небудь замком. Подібні сажки використовують крупний український виробник трихограми фірма "Агробіо-технологія" в м. Кам'янка Черкаської обл., ТОВ "Центр Біотехніка" в м. Одесі та ін. Сажки очищають від яєць вручну у витяжних шафах, при цьому персонал працює у масках, тому що пилок метеликів шкідливий і викликає алергійні захворювання. Відома установка для збору яєць зернової молі, яка прийнята за найближчий аналог, що містить блок утримання імаго з розміщеним усередині стелажем з полицями для циліндричних сітчастих сажків, систему подачі повітря для відокремлення яєць, систему відсмоктування пилу [6]. Недоліки найближчого аналогу полягають у наступному. Для збору яєць кожний сітчастий сажок вручну переноситься зі стелажа до установки для збору яєць й назад. При ручному транспортуванні частина біоматеріалу губиться, зростає трудомісткість процесу, збільшуються габарити. Відокремлення яєць від біологічного пилу (пилок метеликів) здійснюють у циклоні, однак яйця - дуже легкий продукт і частина його буде уноситися з пилом. Задачею винаходу є усунення перелічених недоліків, а саме: усунення ручної праці при зборі яєць зернової молі, скорочення втрат біоматеріалу, зменшення габаритів установки. Поставлена задача вирішується тим, що блок утримання імаго утворений вертикальним циліндричним корпусом і приєднаними до нього конусним піддоном для збору яєць і конусним зонтом для відсмоктування біологічного пилу. Стелаж виконаний з можливістю обертання і містить центральну маточину з підшипниками, зв'язану за допомогою радіальних ребер з корпусом у його нижній частині, і вертикальний вал, до бокової поверхні якого прикріплені по висоті декілька рядів полиць у вигляді підковоподібних ложементів та окремі плоскі екрани між полицями для захисту кожного сажка від яєць, що просипаються зверху, а до його верхнього торця над полицями приєднаний ведений шків пасової передачі від мотор-редуктора. Колектор системи подавання повітря для відокремлення 1 UA 106410 C2 5 10 15 20 25 30 35 40 45 50 55 60 яєць установлений вертикально ззовні корпуса, а його патрубки з отворами-соплами для продування сітчастих сажків знизу вверх, а також для здування яєць з поверхонь екранів, розміщені всередині корпуса паралельно рядам полиць. Крім того, передбачений варіант виконання, при якому всередині корпуса паралельно рядам полиць розміщені щітки для видалення яєць з поверхонь екранів. У винаході блок утримання імаго утворений вертикальним циліндричним корпусом і приєднаними до нього конусами для збору яєць та відсмоктування біологічного пилу. Ця конструкція проста і компактна на відміну від прототипу, у якому фактично застосовані три установки: для розміщення сітчастих сажків, для збору яєць і для відокремлення яєць від пилу. Стелаж виконаний з можливістю обертання і містить центральну маточину з підшипниками, яка зв'язана за допомогою радіальних ребер з корпусом в його нижній частині, і вертикальний вал, до бокової поверхні якого прикріплені по висоті декілька рядів полиць у вигляді підковоподібних ложементів та окремі плоскі екрани між полицями для захисту кожного сажка від яєць, що просипаються зверху. Стелаж, який обертається, переміщає кожний сажок на позицію видалення яєць автоматично, а його ажурна й проста конструкція забезпечує вільне просипання яєць униз, у конусний піддон. Підковоподібний ложемент у вигляді обруча з вилученою передньою частиною полегшує установку сажка й надійно фіксує його від бокових зсувів. До верхнього торця вертикального вала над полицями приєднаний ведений шків пасової передачі від моторредуктора. Стелаж повинен обертатися достатньо повільно, для цього необхідно застосувати ведений шків великого діаметра й розмістити його над полицями, щоб на нього не просипалися яйця. Колектор системи подавання повітря для відокремлення яєць установлений вертикально ззовні корпуса, а його патрубки з отворами-соплами для продування сітчастих сажків знизу вверх, а також для здування яєць з поверхонь екранів, розміщені всередині корпуса паралельно рядам полиць. Компактна конструкція колектора з патрубками дозволяє швидко демонтувати його для прочищення отворів-сопел при регламентних роботах. У прототипі потік повітря впливає на всю площу сажка, у результаті шар метеликів відривається від днища й притискається до верхньої сітки. В заявленій установці при переміщенні сажка щодо патрубка з отворами-соплами потоки повітря роблять хвилеподібні збурення на шар метеликів, що сприяє їхньому перемішуванню й більше повному відокремленню яєць. Для зменшення витрати повітря замість здування яєць з поверхонь екранів можуть бути використані щітки, які розміщені всередині корпуса паралельно рядам полиць. На фіг. 1 приведений подовжній розріз установки. На фіг. 2 - поперечний розріз установки по А-А. На фіг. 3 - виносний елемент І, сажок у подовжньому розрізі. На фіг. 4 - вид за стрілкою В на екрани. На фіг. 5 - варіант виконання, застосування щіток для видалення яєць з екранів. Установка для збору яєць зернової молі містить блок утримання імаго, яка утворена вертикальним циліндричним корпусом 1, і приєднаними до нього конусним піддоном 2 для збору яєць і конусним зонтом 3 для відсмоктування біологічного пилу (вентилятор і циклон не показані). Стелаж виконаний з можливістю обертання і включає центральну маточину 4 з підшипниками, яка зв'язана за допомогою радіальних ребер 5 з корпусом в його нижній частині, і вертикальний вал 6. До бокової поверхні вала 6 прикріплені по висоті декілька рядів полиць у вигляді підковоподібних ложементів 7 для циліндричних сажків 8 з сітчастим днищем і сітчастою кришкою 9 (фіг. 3), які з'єднані між собою за допомогою якого-небудь запірного елемента (на кресленні не показаний). Між ложементами 7 по висоті установлені окремі плоскі екрани 10 (фіг. 4) для захисту кожного сажка від яєць, які просипаються зверху. До верхнього торця вала 6 приєднаний ведений шків 11 пасової передачі мотор-редуктора 12. Колектор 13 системи подавання повітря (вентилятор не показаний) установлений вертикально ззовні корпуса 1, а його патрубки 14 розміщені паралельно рядам полиць і оснащені отворами-соплами 15 для продувки сажків 8 знизу нагору, а також для здування яєць із поверхонь екранів 10. Замість повітря для видалення яєць із екранів можуть бути застосовані щітки 16 (фіг. 5), закріплені в корпусі 1. Для даної установки з 16 сажками необхідні три щітки. Працює установка для збору яєць зернової молі таким чином. Один або два рази на добу сажки 8 з комахами витягають із установок для напрацювання метеликів комах, зокрема, зернової молі. Сажки накриваються кришками 9 і встановлюються в ложементи 7 пропонованої установки. У період відкладання яєць установка вентилюється 2 UA 106410 C2 5 10 15 20 25 30 періодичним включенням системи відсмоктування біологічного пилу, що повинна забезпечувати швидкість висхідних потоків повітря в районі сажків у межах 1,0-1,5 м/с, що сприяє підвищенню плідності комах і збільшенню щільності їхнього утримування [7]. У період відбору яєць включають мотор-редуктор 12 приводу стелажа, систему подачі повітря в патрубки 14 і систему відсмоктування пилу. При кожному обороті стелажа сажки проходять над отворами-соплами 15 патрубків 14. Струменя повітря, які спрямовані нагору, впливають на шари метеликів, при цьому яйця відділяються, а струменя повітря, які спрямовані вниз, здувають з екранів 10 яйця, що просипалися на них. Відповідно до рекомендацій швидкість потоків повітря, що впливають на комах для ефективного відділення яєць, повинна-становити 2-4 м/с [8]. Всі яйця, що просипалися, збираються в ємкості 17, яка один або два рази на добу спорожняється. Як правило, кожний сажок повинен перебувати в установці для збору яєць протягом 4-х діб, після чого він витягається, а його вміст відправляється на утилізацію. На ложемент 7, що звільнився, установлюється інший сажок з новою порцією комах. Джерела інформації: 1. Пат. 24831, Україна, МПК А01К67/00 Пристрій для одержання яєць зернової молі / В.І. Шикаловський, № 97084385, заявл. 28.01.98, опубл. 25.12.98, Бюл. № 6. 2. А.с. 1183031 СССР МПК А01К67/00 Установка для откладки и сбора яиц насекомых / Н.М. Неволько, А.И. Гордейчук. № 3376489/30-15, заявл. 04.01.82, опубл. 07.10.85, Бюл. № 37. 3. А.с. 1481921 СССР МПК А01К67/00 Поточная линия промышленного производства яиц зерновой моли / A.M. Бандура, Б.П. Мыскин, № 4293260/30-15, заявл. 03.08.87. 4. А.с. 1237139 СССР МПК А01К67/00 Установка для размножения насекомых / А.И. Горошит, В.П. Тужилин и др., № 3734395/30-15, заявл. 26.04.84, опубл. 15.06.86, Бюл. № 22. 5. www.biocare-web.de 6. Пат. 22011, Україна, МПК А01К67/00, Лінія промислового виробництва яєць зернової молі / Старчевський І.П., Гончарук О.І., Сенічев М.Ю., № 95031216, заявл. 17.03.95, опубл. 30.04.98, Бюл. № 2. 7. А.с. 1166766 СССР МПК А01К67/00 Способ содержания бабочек зерновой моли / И.Г. Буриксон, А.С. Абашкин и др., № 3652009/30-15, заявл. 12.08.83, опубл. 15.07.85, Бюл. № 26. 8. А.с. 1510807 СССР МПК А01К67/00 Способ получения яиц зерновой моли / А.С. Абашкин, В.П. Горбан и др., № 4306234/30-15, заявл. 20.0787, опубл. 30.09.89, Бюл. № 36. ФОРМУЛА ВИНАХОДУ 35 40 45 50 1. Установка для збору яєць зернової молі, яка містить блок утримання імаго з розміщеним всередині стелажем з полицями для циліндричних сажків з сітчастими днищами та кришками, систему подавання повітря для відокремлення яєць, систему відсмоктування біологічного пилу, яка відрізняється тим, що блок утримання імаго утворений вертикальним циліндричним корпусом і приєднаними до нього конусним піддоном для збору яєць і конусним зонтом для відсмоктування біологічного пилу, а стелаж виконаний з можливістю обертання і містить центральну маточину з підшипниками, яка зв'язана за допомогою радіальних ребер з корпусом в його нижній частині, і вертикальний вал, до бокової поверхні якого прикріплені по висоті декілька рядів полиць у вигляді підковоподібних ложементів та окремі плоскі екрани між рядами полиць для захисту кожного сажка від яєць, які просипаються зверху, а до його верхнього торця над полицями приєднаний ведений шків пасової передачі від мотор-редуктора, крім того, колектор системи подавання повітря для відокремлення яєць установлений вертикально ззовні корпуса, а його патрубки розміщені всередині корпуса паралельно рядам полиць і оснащені отворами-соплами для продувки сажків знизу нагору, а також для здування яєць з поверхонь екранів. 2. Установка за п. 1, яка відрізняється тим, що всередині корпуса паралельно рядам полиць розміщені щітки для видалення яєць з поверхонь екранів. 3 UA 106410 C2 4 UA 106410 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
