Система синхронних зображень на голографічному та світлодіодному екранах з можливою участю людини

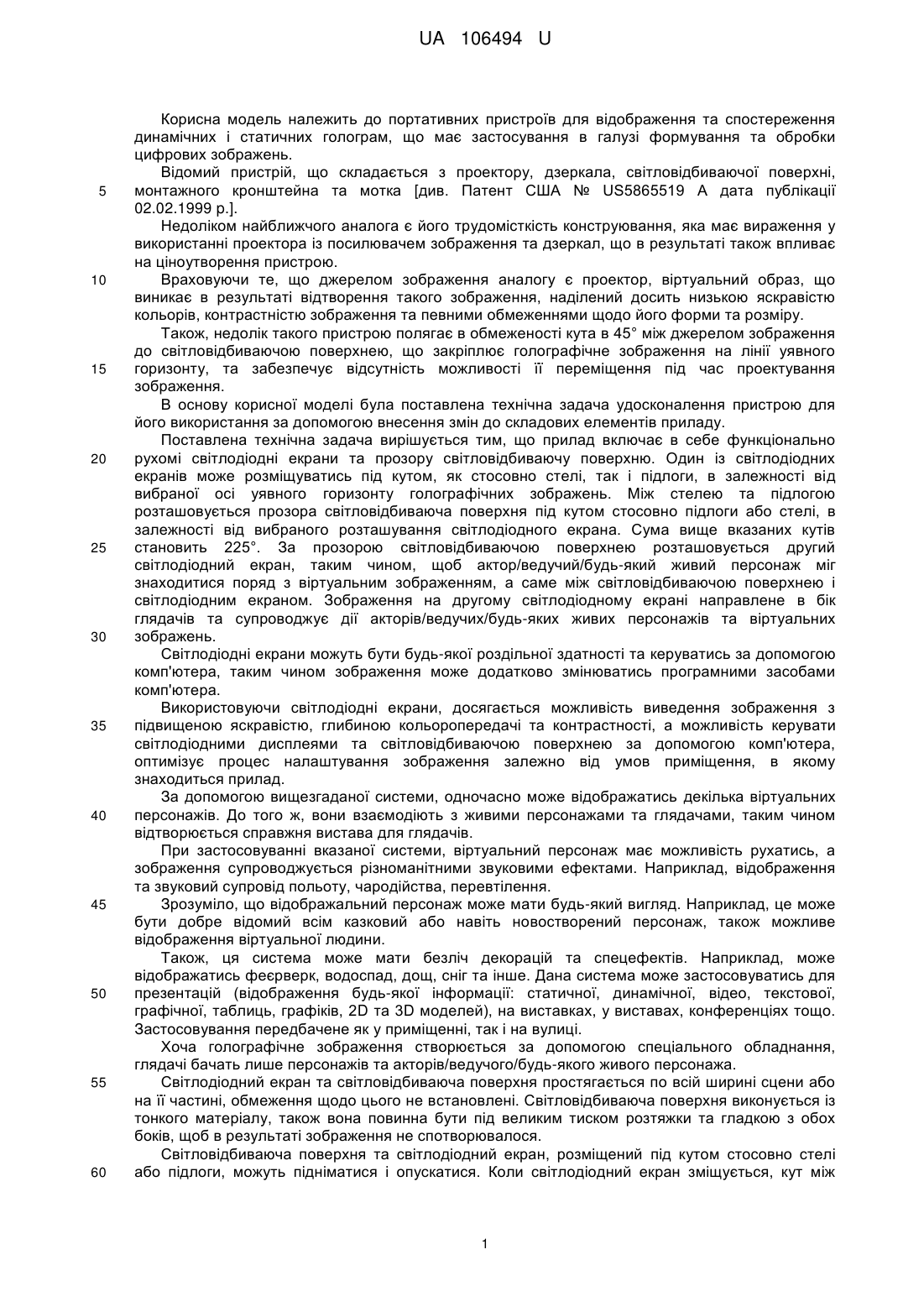

Реферат: Система синхронних зображень на голографічному та світлодіодному екранах з можливою участю людини, що включає функціонально поєднані між собою світловідбиваючу поверхню, яка додатково містить функціонально рухомі світлодіодні екрани. UA 106494 U (54) СИСТЕМА СИНХРОННИХ ЗОБРАЖЕНЬ НА ГОЛОГРАФІЧНОМУ ТА СВІТЛОДІОДНОМУ ЕКРАНАХ З МОЖЛИВОЮ УЧАСТЮ ЛЮДИНИ UA 106494 U UA 106494 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до портативних пристроїв для відображення та спостереження динамічних і статичних голограм, що має застосування в галузі формування та обробки цифрових зображень. Відомий пристрій, що складається з проектору, дзеркала, світловідбиваючої поверхні, монтажного кронштейна та мотка [див. Патент США № US5865519 А дата публікації 02.02.1999 p.]. Недоліком найближчого аналога є його трудомісткість конструювання, яка має вираження у використанні проектора із посилювачем зображення та дзеркал, що в результаті також впливає на ціноутворення пристрою. Враховуючи те, що джерелом зображення аналогу є проектор, віртуальний образ, що виникає в результаті відтворення такого зображення, наділений досить низькою яскравістю кольорів, контрастністю зображення та певними обмеженнями щодо його форми та розміру. Також, недолік такого пристрою полягає в обмеженості кута в 45° між джерелом зображення до світловідбиваючою поверхнею, що закріплює голографічне зображення на лінії уявного горизонту, та забезпечує відсутність можливості її переміщення під час проектування зображення. В основу корисної моделі була поставлена технічна задача удосконалення пристрою для його використання за допомогою внесення змін до складових елементів приладу. Поставлена технічна задача вирішується тим, що прилад включає в себе функціонально рухомі світлодіодні екрани та прозору світловідбиваючу поверхню. Один із світлодіодних екранів може розміщуватись під кутом, як стосовно стелі, так і підлоги, в залежності від вибраної осі уявного горизонту голографічних зображень. Між стелею та підлогою розташовується прозора світловідбиваюча поверхня під кутом стосовно підлоги або стелі, в залежності від вибраного розташування світлодіодного екрана. Сума вище вказаних кутів становить 225°. За прозорою світловідбиваючою поверхнею розташовується другий світлодіодний екран, таким чином, щоб актор/ведучий/будь-який живий персонаж міг знаходитися поряд з віртуальним зображенням, а саме між світловідбиваючою поверхнею і світлодіодним екраном. Зображення на другому світлодіодному екрані направлене в бік глядачів та супроводжує дії акторів/ведучих/будь-яких живих персонажів та віртуальних зображень. Світлодіодні екрани можуть бути будь-якої роздільної здатності та керуватись за допомогою комп'ютера, таким чином зображення може додатково змінюватись програмними засобами комп'ютера. Використовуючи світлодіодні екрани, досягається можливість виведення зображення з підвищеною яскравістю, глибиною кольоропередачі та контрастності, а можливість керувати світлодіодними дисплеями та світловідбиваючою поверхнею за допомогою комп'ютера, оптимізує процес налаштування зображення залежно від умов приміщення, в якому знаходиться прилад. За допомогою вищезгаданої системи, одночасно може відображатись декілька віртуальних персонажів. До того ж, вони взаємодіють з живими персонажами та глядачами, таким чином відтворюється справжня вистава для глядачів. При застосовуванні вказаної системи, віртуальний персонаж має можливість рухатись, а зображення супроводжується різноманітними звуковими ефектами. Наприклад, відображення та звуковий супровід польоту, чародійства, перевтілення. Зрозуміло, що відображальний персонаж може мати будь-який вигляд. Наприклад, це може бути добре відомий всім казковий або навіть новостворений персонаж, також можливе відображення віртуальної людини. Також, ця система може мати безліч декорацій та спецефектів. Наприклад, може відображатись феєрверк, водоспад, дощ, сніг та інше. Дана система може застосовуватись для презентацій (відображення будь-якої інформації: статичної, динамічної, відео, текстової, графічної, таблиць, графіків, 2D та 3D моделей), на виставках, у виставах, конференціях тощо. Застосовування передбачене як у приміщенні, так і на вулиці. Хоча голографічне зображення створюється за допомогою спеціального обладнання, глядачі бачать лише персонажів та акторів/ведучого/будь-якого живого персонажа. Світлодіодний екран та світловідбиваюча поверхня простягається по всій ширині сцени або на її частині, обмеження щодо цього не встановлені. Світловідбиваюча поверхня виконується із тонкого матеріалу, також вона повинна бути під великим тиском розтяжки та гладкою з обох боків, щоб в результаті зображення не спотворювалося. Світловідбиваюча поверхня та світлодіодний екран, розміщений під кутом стосовно стелі або підлоги, можуть підніматися і опускатися. Коли світлодіодний екран зміщується, кут між 1 UA 106494 U 5 10 15 20 25 30 35 40 45 50 55 60 світлодіодним екраном та світловідбиваючою поверхнею відповідно змінюється. В процесі зміщення куту між світлодіодним екраном та світловідбиваючою поверхнею змінюється нахил зображення. Отже, сукупність усіх суттєвих ознак стосовно обраного прототипу, отриманих завдяки внесеним конструктивним змінам до неї, дозволяє досягти певного технічного результату. Суть корисної моделі ілюструють креслення, що доповнюють і уточнюють опис, але не обмежують дії патенту. На кресленні зображено: Фіг. 1 - Загальний вигляд збоку у випадку розміщення світлодіодного екрану під кутом стосовно стелі. Фіг. 2 - Загальний вигляд збоку у випадку розміщення світлодіодного екрану під кутом стосовно підлоги. Фіг. 3 - Загальний вигляд спереду у випадку розміщення світлодіодного екрану під кутом стосовно стелі. Фіг. 4 - Загальний вигляд спереду у випадку розміщення світлодіодного екрану під кутом стосовно підлоги, де: 1 - світлодіодний екран; 2 - світловідбиваюча поверхня; 3 - актор/ ведучий/будь-який живий персонаж; 4 - віртуальне зображення; 5 - стеля; 6 - підлога; 7 - глядачі; 8 - світлодіодний екран; 9 - кут; 10 - кут. Прилад для формування голографічних зображень містить (Фіг. 1, 2, 3, 4) світлодіодний дисплей (1), що відтворює статичні та динамічні зображення, які відображаються на прозорій світловідбиваючій поверхні (2), що можуть бути розташовані під кутом (9) або (10) від стелі (5) або підлоги (6), в залежності від розташування світлодіодного екрану, відносно осі уявного горизонту голографічних зображень. Сума кутів (9) та (10) становить 225°. Зображення з'являється глядачам (7) в глибині зони трансляції як віртуальне зображення (4) за прозорою світловідбиваючою поверхнею (2) в глибині зони трансляції. Актор/ведучий/будь-який живий персонаж (3) виступає за прозорою світловідбиваючою поверхнею (2) і всередині віртуального зображення. За актором/ведучим/будь-яким живим персонажем (3) знаходиться ще один світлодіодний екран (8), що працює синхронно із першим та супроводжує віртуальне зображення (4), другий світлодіодний екран (8) видно через прозору світловібиваючу поверхню (2). Складання приладу для формування голографічних зображень та підготовка до використання. Спочатку беремо світлодіодний екран (8) та прикріпляємо його у вертикальному положенні до рамної конструкції, потім монтуємо світлодіодний екран (1) під кутом (9) до стелі (5) або до підлоги (6), між світлодіодним екраном (8) та світлодіодним екраном (1) розміщуємо світловідбиваючу поверхню (2) під кутом (10) до стелі (5) або до підлоги (6), залежно від способу розташування світлодіодного екрану (1). Кути (9) та (10) в сумі мають містити 225°. Актора/ведучого/будь-якого живого персонажа (3) розміщуємо між прозорою світловідбиваючою поверхнею (2) та світлодіодним екраном (8). Підключаємо світлодіодний екран (8) та (1) до джерела живлення. За допомогою комп'ютера виводимо зображення на світлодіодні екрани (8) та (1). Використання приладу для формування голографічних зображень відбувається наступним чином. За допомогою комп'ютера виводимо зображення на світлодіодні екрани (8) та (1), які відображаються на прозорій світловідбиваючій поверхні (2). Зображення, що отримується шляхом відтворення на світлодіодному дисплеї (1) з'являється глядачам (7) в глибині зони трансляції як віртуальне зображення (4) за прозорою світловідбиваючою поверхнею (2) в глибині зони трансляції. Відстань між прозорою світловідбиваючою поверхнею та світлодіодним екраном створюють віртуальну глибину зображення в зоні трансляції. Актор/ведучий/будь-який живий персонаж (3) виступає за прозорою світловідбиваючою поверхнею (2) і всередині віртуального зображення, взаємодіючи з ним. 2 UA 106494 U 5 Таким чином удосконалення приладу для формування голографічних зображень для його зручного використання за допомогою зміни проектора із посилювачем зображення та дзеркал на світлодіодні екрани, покращує яскравість зображення, глибину кольоропередачі та контрастність. Окрім цього використання світлодіодних екранів дозволяє змінювати розташування уявної лінії горизонту зображення, таким чином вистава стає більше динамічнішою та цікавішою для глядача. Також, в результаті зменшується трудоємкість процесу підготовки приладу до використання та здешевлюється вартість складових деталей. Це робить відомий прилад для формування голографічних зображень більш сучасним та практичним засобом для відпочинку та роботи. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 1. Система синхронних зображень на голографічному та світлодіодному екранах з можливою участю людини, що включає функціонально поєднані між собою світловідбиваючу поверхню, яка відрізняється тим, що додатково містить функціонально рухомі світлодіодні екрани. 2. Система синхронних зображень на голографічному та світлодіодному екранах з можливою участю людини за п. 1, яка відрізняється тим, що один із світлодіодних екранів виконаний з можливістю розміщуватись під кутом, як стосовно стелі, так і підлоги, в залежності від вибраної осі уявного горизонту голографічних зображень. 3. Система синхронних зображень на голографічному та світлодіодному екранах з можливою участю людини за будь-яким з пп. 1 або 2, яка відрізняється тим, що між стелею та підлогою розташовується прозора світловідбиваюча поверхня під кутом стосовно підлоги або стелі, в залежності від вибраного розташування світлодіодного екрана. 4. Система синхронних зображень на голографічному та світлодіодному екранах з можливою участю людини за пп. 2, 3, яка відрізняється тим, що сума кутів становить 225°. 5. Система синхронних зображень на голографічному та світлодіодному екранах з можливою участю людини за будь-яким з пп. 1-4, яка відрізняється тим, що за прозорою світловідбиваючою поверхнею розташовується другий світлодіодний екран. 6. Система синхронних зображень на голографічному та світлодіодному екранах з можливою участю людини за будь-яким з пп. 1-5, яка відрізняється тим, що світлодіодні екрани можуть бути будь-якої роздільної здатності та керуватись за допомогою комп'ютера, таким чином зображення виконано з можливістю додатково змінюватись програмними засобами комп'ютера. 7. Система синхронних зображень на голографічному та світлодіодному екранах з можливою участю людини за будь-яким з пп. 1-6, яка відрізняється тим, що виконана з можливістю одночасно відображати декілька віртуальних персонажів. 8. Система синхронних зображень на голографічному та світлодіодному екранах з можливою участю людини за будь-яким з пп. 1-7, яка відрізняється тим, що віртуальний персонаж виконаний з можливістю рухатись, а зображення супроводжується різноманітними звуковими ефектами. 9. Система синхронних зображень на голографічному та світлодіодному екранах з можливою участю людини за будь-яким з пп. 1-8, яка відрізняється тим, що свіглодіодні екрани та світловідбиваюча поверхня простягається по всій ширині сцени або на її частині. 10. Система синхронних зображень на голографічному та світлодіодному екранах з можливою участю людини за будь-яким з пп. 1-9, яка відрізняється тим, що світловідбиваюча поверхня та світлодіодний екран, розміщений під кутом стосовно стелі або підлоги, виконані з можливістю підніматися і опускатися. 11. Система синхронних зображень на голографічному та світлодіодному екранах з можливою участю людини за будь-яким з пп. 1-10, яка відрізняється тим, що виконана з можливістю мати безліч декорацій та спецефектів. 3 UA 106494 U 4 UA 106494 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
