Спосіб визначення параметрів поточного стану акумулятора

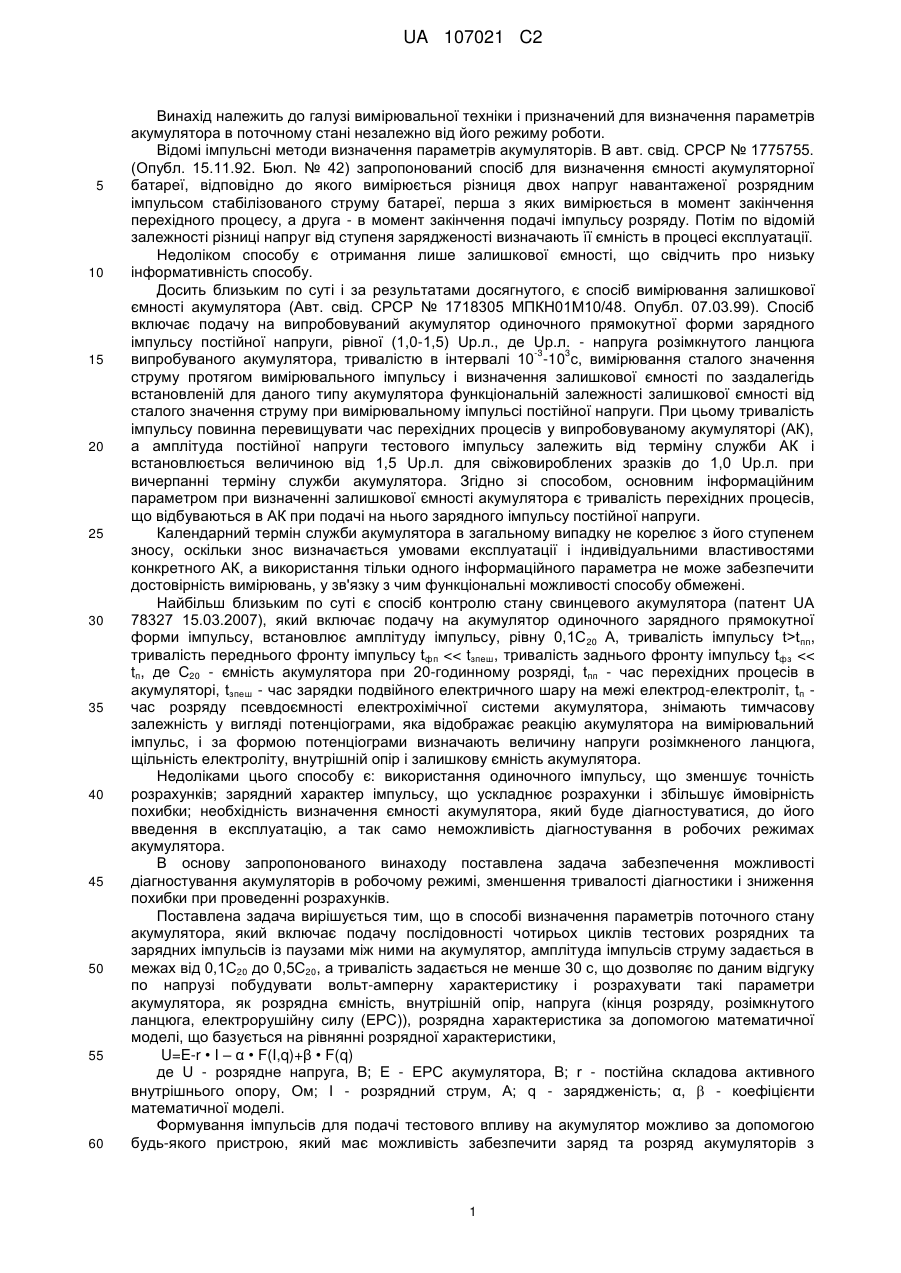

Реферат: Імпульсний спосіб визначення параметрів акумулятора складається з трьох основних етапів. Перший етап полягає у формуванні та впливі на акумулятор послідовності прямокутних тестових розрядних та зарядних імпульсів постійного струму з наперед розрахованими значеннями тривалості і амплітуди. Другий етап полягає у фіксуванні відгуку акумулятора по напрузі на вищезазначений вплив. Третій етап полягає в аналізі отриманих даних і розрахунку інформації про поточний стан акумулятора за допомогою математичної моделі, в основі якої лежить рівняння розрядної характеристики акумуляторів. UA 107021 C2 (12) UA 107021 C2 UA 107021 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі вимірювальної техніки і призначений для визначення параметрів акумулятора в поточному стані незалежно від його режиму роботи. Відомі імпульсні методи визначення параметрів акумуляторів. В авт. свід. СРСР № 1775755. (Опубл. 15.11.92. Бюл. № 42) запропонований спосіб для визначення ємності акумуляторної батареї, відповідно до якого вимірюється різниця двох напруг навантаженої розрядним імпульсом стабілізованого струму батареї, перша з яких вимірюється в момент закінчення перехідного процесу, а друга - в момент закінчення подачі імпульсу розряду. Потім по відомій залежності різниці напруг від ступеня зарядженості визначають її ємність в процесі експлуатації. Недоліком способу є отримання лише залишкової ємності, що свідчить про низьку інформативність способу. Досить близьким по суті і за результатами досягнутого, є спосіб вимірювання залишкової ємності акумулятора (Авт. свід. СРСР № 1718305 МПКН01М10/48. Опубл. 07.03.99). Спосіб включає подачу на випробовуваний акумулятор одиночного прямокутної форми зарядного імпульсу постійної напруги, рівної (1,0-1,5) Uр.л., де Uр.л. - напруга розімкнутого ланцюга -3 3 випробуваного акумулятора, тривалістю в інтервалі 10 -10 с, вимірювання сталого значення струму протягом вимірювального імпульсу і визначення залишкової ємності по заздалегідь встановленій для даного типу акумулятора функціональній залежності залишкової ємності від сталого значення струму при вимірювальному імпульсі постійної напруги. При цьому тривалість імпульсу повинна перевищувати час перехідних процесів у випробовуваному акумуляторі (АК), а амплітуда постійної напруги тестового імпульсу залежить від терміну служби АК і встановлюється величиною від 1,5 Uр.л. для свіжовироблених зразків до 1,0 Uр.л. при вичерпанні терміну служби акумулятора. Згідно зі способом, основним інформаційним параметром при визначенні залишкової ємності акумулятора є тривалість перехідних процесів, що відбуваються в АК при подачі на нього зарядного імпульсу постійної напруги. Календарний термін служби акумулятора в загальному випадку не корелює з його ступенем зносу, оскільки знос визначається умовами експлуатації і індивідуальними властивостями конкретного АК, а використання тільки одного інформаційного параметра не може забезпечити достовірність вимірювань, у зв'язку з чим функціональні можливості способу обмежені. Найбільш близьким по суті є спосіб контролю стану свинцевого акумулятора (патент UA 78327 15.03.2007), який включає подачу на акумулятор одиночного зарядного прямокутної форми імпульсу, встановлює амплітуду імпульсу, рівну 0,1С 20 А, тривалість імпульсу t>t пп, тривалість переднього фронту імпульсу tфп
