Пристрій для підігріву та дезінфекції дзеркал

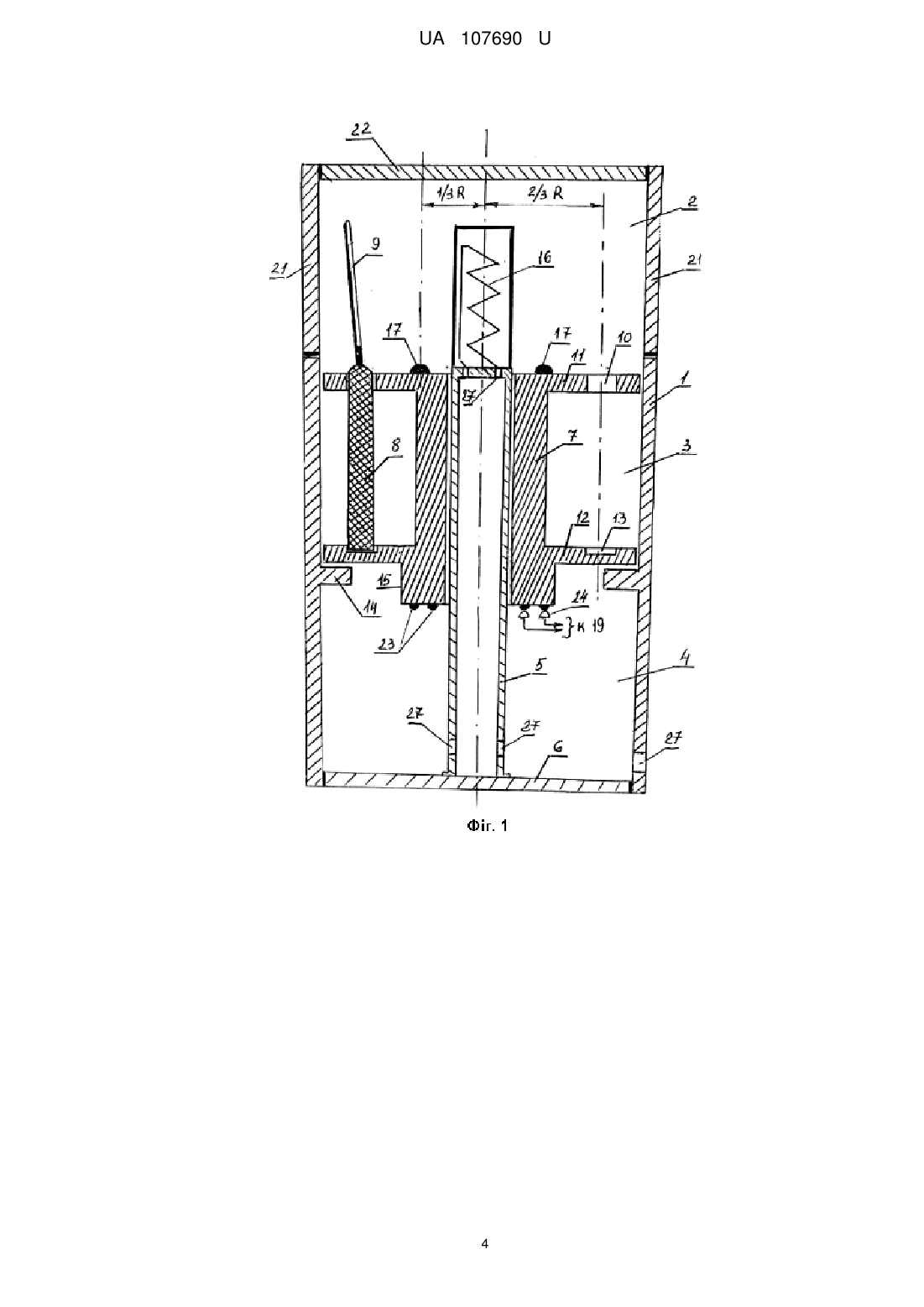

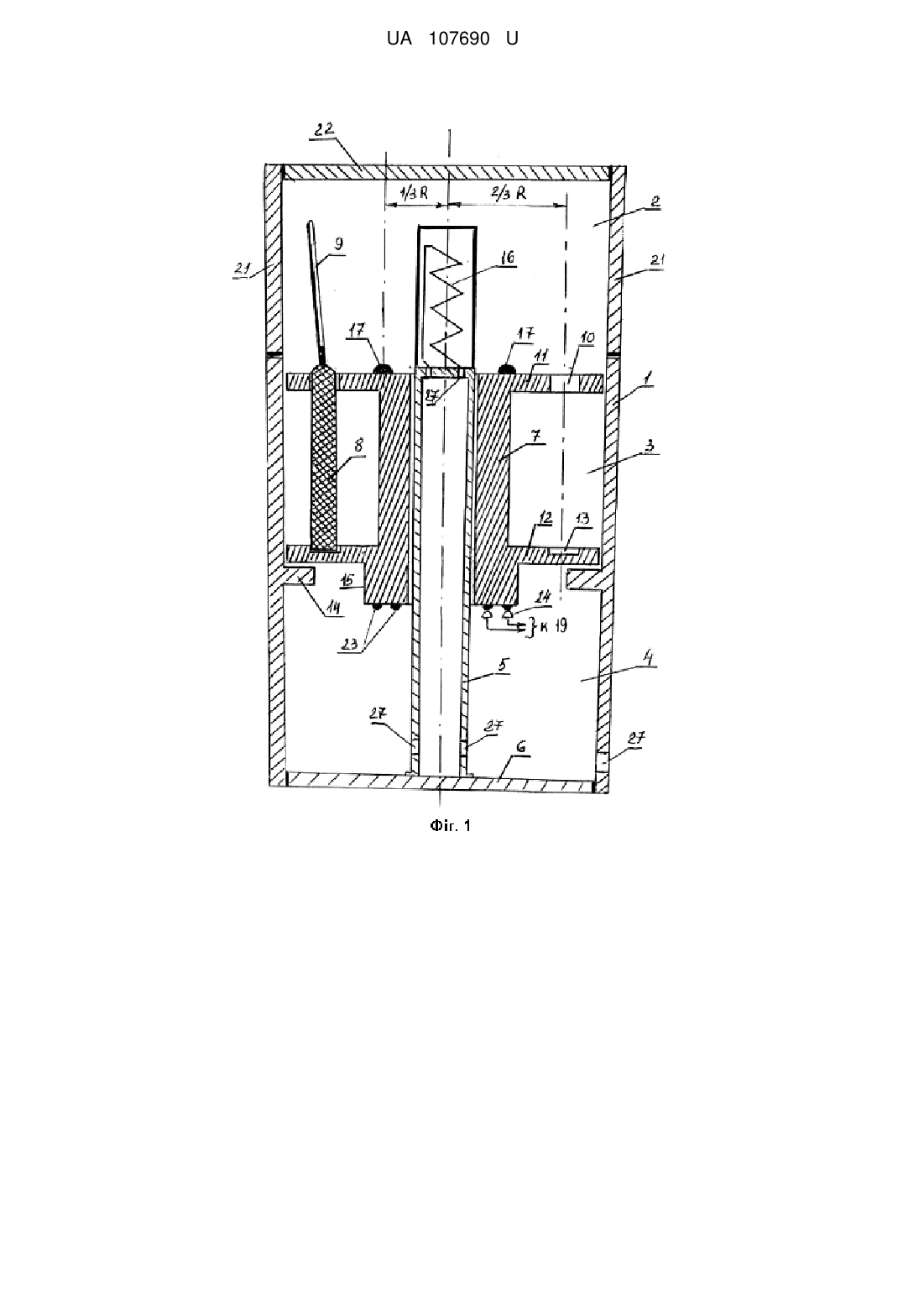

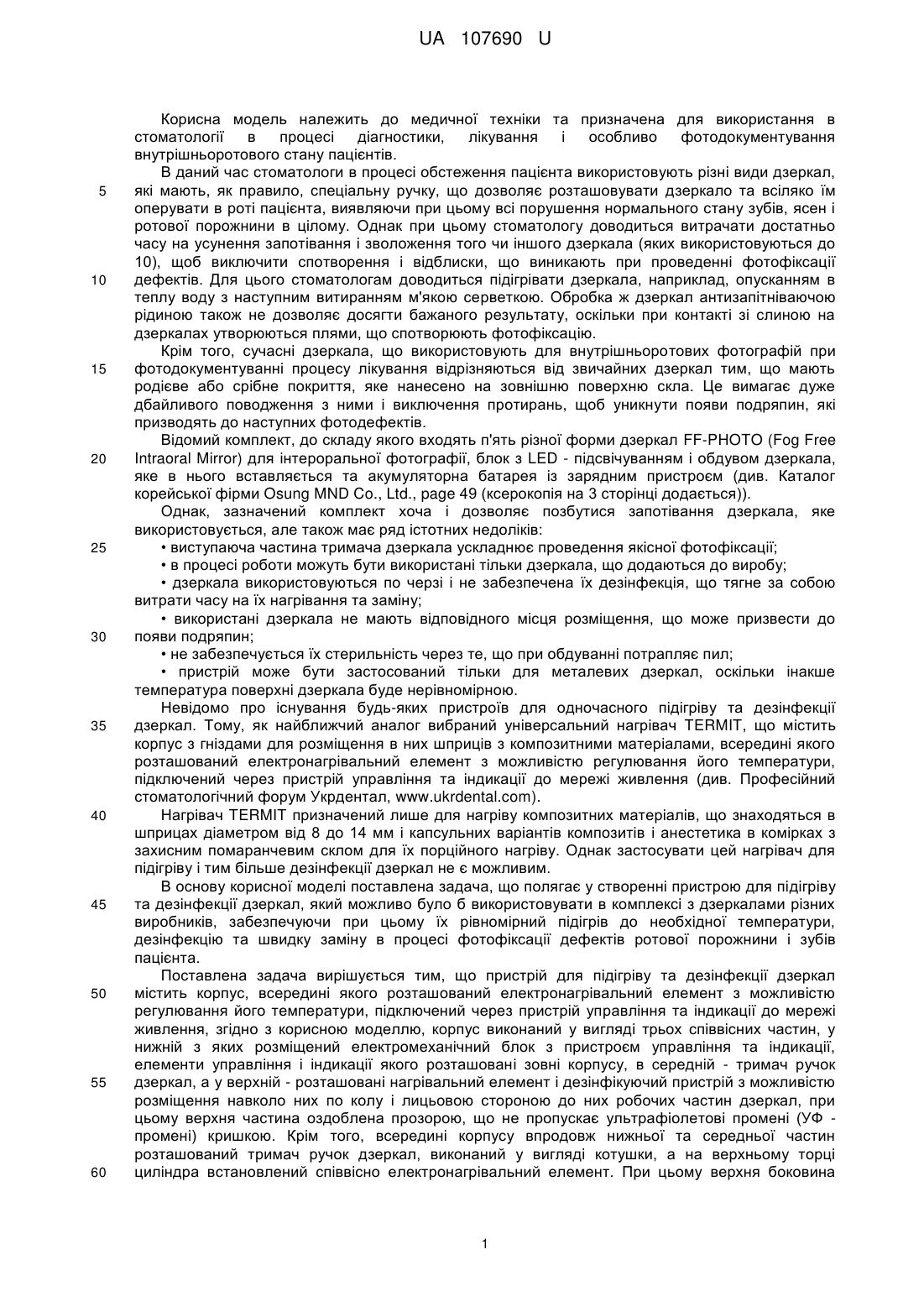

Реферат: UA 107690 U UA 107690 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки та призначена для використання в стоматології в процесі діагностики, лікування і особливо фотодокументування внутрішньоротового стану пацієнтів. В даний час стоматологи в процесі обстеження пацієнта використовують різні види дзеркал, які мають, як правило, спеціальну ручку, що дозволяє розташовувати дзеркало та всіляко їм оперувати в роті пацієнта, виявляючи при цьому всі порушення нормального стану зубів, ясен і ротової порожнини в цілому. Однак при цьому стоматологу доводиться витрачати достатньо часу на усунення запотівання і зволоження того чи іншого дзеркала (яких використовуються до 10), щоб виключити спотворення і відблиски, що виникають при проведенні фотофіксації дефектів. Для цього стоматологам доводиться підігрівати дзеркала, наприклад, опусканням в теплу воду з наступним витиранням м'якою серветкою. Обробка ж дзеркал антизапітніваючою рідиною також не дозволяє досягти бажаного результату, оскільки при контакті зі слиною на дзеркалах утворюються плями, що спотворюють фотофіксацію. Крім того, сучасні дзеркала, що використовують для внутрішньоротових фотографій при фотодокументуванні процесу лікування відрізняються від звичайних дзеркал тим, що мають родієве або срібне покриття, яке нанесено на зовнішню поверхню скла. Це вимагає дуже дбайливого поводження з ними і виключення протирань, щоб уникнути появи подряпин, які призводять до наступних фотодефектів. Відомий комплект, до складу якого входять п'ять різної форми дзеркал FF-PHOTO (Fog Free Intraoral Mirror) для інтероральної фотографії, блок з LED - підсвічуванням і обдувом дзеркала, яке в нього вставляється та акумуляторна батарея із зарядним пристроєм (див. Каталог корейської фірми Osung MND Co., Ltd., page 49 (ксерокопія на 3 сторінці додається)). Однак, зазначений комплект хоча і дозволяє позбутися запотівання дзеркала, яке використовується, але також має ряд істотних недоліків: • виступаюча частина тримача дзеркала ускладнює проведення якісної фотофіксації; • в процесі роботи можуть бути використані тільки дзеркала, що додаються до виробу; • дзеркала використовуються по черзі і не забезпечена їх дезінфекція, що тягне за собою витрати часу на їх нагрівання та заміну; • використані дзеркала не мають відповідного місця розміщення, що може призвести до появи подряпин; • не забезпечується їх стерильність через те, що при обдуванні потрапляє пил; • пристрій може бути застосований тільки для металевих дзеркал, оскільки інакше температура поверхні дзеркала буде нерівномірною. Невідомо про існування будь-яких пристроїв для одночасного підігріву та дезінфекції дзеркал. Тому, як найближчий аналог вибраний універсальний нагрівач TERMIT, що містить корпус з гніздами для розміщення в них шприців з композитними матеріалами, всередині якого розташований електронагрівальний елемент з можливістю регулювання його температури, підключений через пристрій управління та індикації до мережі живлення (див. Професійний стоматологічний форум Укрдентал, www.ukrdental.com). Нагрівач TERMIT призначений лише для нагріву композитних матеріалів, що знаходяться в шприцах діаметром від 8 до 14 мм і капсульних варіантів композитів і анестетика в комірках з захисним помаранчевим склом для їх порційного нагріву. Однак застосувати цей нагрівач для підігріву і тим більше дезінфекції дзеркал не є можливим. В основу корисної моделі поставлена задача, що полягає у створенні пристрою для підігріву та дезінфекції дзеркал, який можливо було б використовувати в комплексі з дзеркалами різних виробників, забезпечуючи при цьому їх рівномірний підігрів до необхідної температури, дезінфекцію та швидку заміну в процесі фотофіксації дефектів ротової порожнини і зубів пацієнта. Поставлена задача вирішується тим, що пристрій для підігріву та дезінфекції дзеркал містить корпус, всередині якого розташований електронагрівальний елемент з можливістю регулювання його температури, підключений через пристрій управління та індикації до мережі живлення, згідно з корисною моделлю, корпус виконаний у вигляді трьох співвісних частин, у нижній з яких розміщений електромеханічний блок з пристроєм управління та індикації, елементи управління і індикації якого розташовані зовні корпусу, в середній - тримач ручок дзеркал, а у верхній - розташовані нагрівальний елемент і дезінфікуючий пристрій з можливістю розміщення навколо них по колу і лицьовою стороною до них робочих частин дзеркал, при цьому верхня частина оздоблена прозорою, що не пропускає ультрафіолетові промені (УФ промені) кришкою. Крім того, всередині корпусу впродовж нижньої та середньої частин розташований тримач ручок дзеркал, виконаний у вигляді котушки, а на верхньому торці циліндра встановлений співвісно електронагрівальний елемент. При цьому верхня боковина 1 UA 107690 U 5 10 15 20 25 30 35 40 45 50 55 60 котушки має на відстані 2/3 частин радіуса від її осі наскрізні отвори під відповідні ручки дзеркал, розташовані по колу, а на верхній поверхні нижньої боковини котушки виконані відповідні за розміром наскрізним отворам і співвісні з ними поглиблення для упору ручок дзеркал, причому на її нижній поверхні заразом з корпусом котушки виконаний осьовий кільцевий виступ, що має зубчасту поверхню по периметру, а на торцевій нижній його поверхні дві електропровідні і ізольовані один від одного коаксіально розташовані кільцеві доріжки. При цьому осьовий кільцевий виступ котушки розташований в нижній частині корпусу для взаємодії з електромеханічним блоком, який має редуктор, з'єднаний з електродвигуном, пов'язаний з пристроєм управління та індикації. Пристрій керування та індикації з'єднаний через пару електропровідних кільцевих доріжок з пристроєм дезінфікування, а також пов'язаний з електронагрівальним елементом. Пристрій дезінфікування виконано у вигляді набору елементів, випромінюючих ультрафіолетове світло і встановлених по колу на відстані 1/3 частини радіуса від осі на верхній поверхні котушки, Таке конструктивне виконання пристрою для підігріву та дезінфекції дзеркал дозволяє в процесі фотодокументування забезпечити постійну температуру і дезінфекцію дзеркал при їх використанні, виключивши можливість запотівання і пошкодження їх поверхні. На наведених кресленнях на Фіг. 1 зображено пристрій для підігріву та дезінфекції дзеркал в розрізі; на Фіг. 2 зображена функціональна електромеханічна блок-схема пристрою. Пристрій для підігріву та дезінфекції дзеркал містить корпус 1, що складається з трьох частин: верхньої - 2, середньої - 3 і нижньої - 4. Протягом частин 3 і 4 співвісно осі корпусу 1 розташований порожнистий циліндр 5, з'єднаний зі знімним дном 6 корпусу 1. У середній частині 3 корпусу розташований тримач 7 ручок 8 дзеркал 9. Тримач 7 ручок дзеркал виконаний у виді котушки з отворами 10 у верхній її боковині 11 для ручок 8 дзеркал 9, а в нижній її боковині 12 виконані відповідні за формою і співвісні з отворами 10 поглиблення 13, при цьому вісь отворів 10 і поглиблень 13 знаходиться на відстані 2/3 радіуса R від осі корпусу 1. Під котушкою по периметру корпусу 1 є виступаючий всередину корпусу виступ 14, на яку вільно спирається з можливістю ковзання при обертанні тримач 7 (далі - котушка 7), який вільно розміщений на циліндрі 5. На котушці 7, в її нижній частині і заразом з нею виконаний осьовий кільцевий виступ 15, який виступає в нижню частину 4 корпусу 1, У верхній частині 2 корпусу 1 знаходиться встановлений на торці циліндра 5 і співвісно з ним електронагрівальний елемент 16 (показаний на фігурі 1 схематично), по колу навколо якого на відстані 1/3 частини радіуса від осі на верхній поверхні боковини 11 котушки 7 розташований набір елементів 17, випромінюючих ультрафіолетове світло. У нижній частині 4 корпусу 1 розміщений електромеханічний блок 18 з пристроєм 19 управління та індикації. Елементи 20 управління та індикації пристрою 19 розташовані зовні корпусу 1, підключеного до мережі живлення (див. Фіг. 2). При цьому верхня частина 2 корпусу 1 має кришку, що відкидається 21, виконану цілком прозорою або яка має тільки прозорий верх 22 з матеріалу, що не пропускає ультрафіолетові промені. Кільцевий виступ 15 котушки 7 на нижній торцевій поверхні має дві електропровідні та ізольовані один від одного коаксіально розташовані кільцеві доріжки 23, з'єднані за допомогою, наприклад, ковзних контактів 24 з пристроєм 19 управління та індикації, з яким також з'єднаний електронагрівальний елемент 16. Крім пристрою 19, в нижній частині 4 корпусу 1 розташовані електродвигун 25 з редуктором 26, які входять до складу блока 18. Редуктор 26 з'єднаний з зубчастою поверхнею кільцевого виступу 15, а електродвигун 25 пов'язаний через винесені назовні корпусу 1 елементи 20 управління та індикації з пристроєм 19 електромеханічного блока 18. При цьому в ланцюг живлення набору елементів 17 включений елемент, що забезпечує їх відключення при відкриванні кришки 21 (на кресленнях не показаний) для виключення небажаного впливу на очі стоматолога при установці і витяганні дзеркал, а в ланцюг живлення електродвигуна - елемент, що забезпечує його відключення для зупинки обертання котушки 7 і можливості установки і витягання дзеркал (на кресленнях також не показаний). Крім того, для забезпечення електричних зв'язків окремих вузлів та елементів пристрою загалом в корпусі 1 та циліндрі 5 виконані отвори 27 для електропровідників. Пристрій для підігріву та дезінфекції дзеркал при фотодокументуванні дефектів ротової порожнини і зубів пацієнта використовують наступним чином. Підключивши його до мережі живлення, відкривають кришку 21 і встановлюють у відповідні отвори 10 до упору ручок 8 в поглиблення 13 котушки 7 дзеркала 9 лицьовою частиною до електронагрівальних елементів 16. Встановлюють за допомогою елементів 20 управління та індикації, розташованих на зовнішній поверхні нижньої частини 4 корпусу 1 необхідний режим нагріву елемента 16 (до температури, наприклад 37 °C), закривають кришку 21 і включають пристрій. При цьому 2 UA 107690 U спрацьовує електродвигун 25, який за допомогою редуктора 26 приводить в обертання котушку 7. При цьому включаються дезінфікуючі елементи 17 і відбувається нагрів робочих поверхонь дзеркал 9 до необхідної температури за допомогою електронагрівального елемента 16. 5 10 15 20 25 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для підігріву та дезінфекції дзеркал, що містить корпус, всередині якого розташований електронагрівальний елемент з можливістю регулювання його температури, підключений через пристрій управління та індикації до мережі живлення, який відрізняється тим, що корпус виконаний у вигляді трьох співвісних частин, у нижній з яких розміщений електромеханічний блок з пристроєм управління та індикації, елементи управління і індикації якого розташовані зовні корпусу, в середній - тримач ручок дзеркал, а в верхній - розташовані електронагрівальний елемент і дезінфікуючий пристрій з можливістю розміщення навколо них по колу і лицьовою стороною до них робочих частин дзеркал, при цьому верхня частина корпусу забезпечена кришкою, що не пропускає ультрафіолетові промені, всередині корпусу впродовж нижньої та середньої його частин розташований порожнистий осьовий циліндр, на який в середній частині корпусу вільно насаджений тримач ручок дзеркал, виконаний у вигляді котушки, а на верхньому торці циліндра встановлений співвісно електронагрівальний елемент, при цьому верхня боковина котушки має на відстані 2/3 частини радіуса R від її осі і розташовані по колу наскрізні отвори під відповідні ручки дзеркал, а на верхній поверхні нижньої боковини котушки виконані відповідні за розміром, наскрізним отворам і співвісні з ними поглиблення для упору ручок дзеркал, причому на її нижній поверхні разом з корпусом котушки виконаний осьовий кільцевий виступ з зубчастою поверхнею по периметру й утворений двома електропровідними та ізольованими один від одного коаксіально розташованими на його торцевій поверхні кільцевими доріжками, при цьому сам виступ розташований в нижній частині корпусу для взаємодії з електромеханічним блоком, який має редуктор, з'єднаний з електродвигуном, пов'язаним з пристроєм управління та індикації, який з'єднано через пару електропровідних кільцевих доріжок з пристроєм дезінфікування, що складається з набору елементів, випромінюючих ультрафіолетове світло та встановлених по колу на відстані 1/3 частини радіуса на верхній поверхні котушки. 3 UA 107690 U 4 UA 107690 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
