Спосіб і система для газифікації біомаси

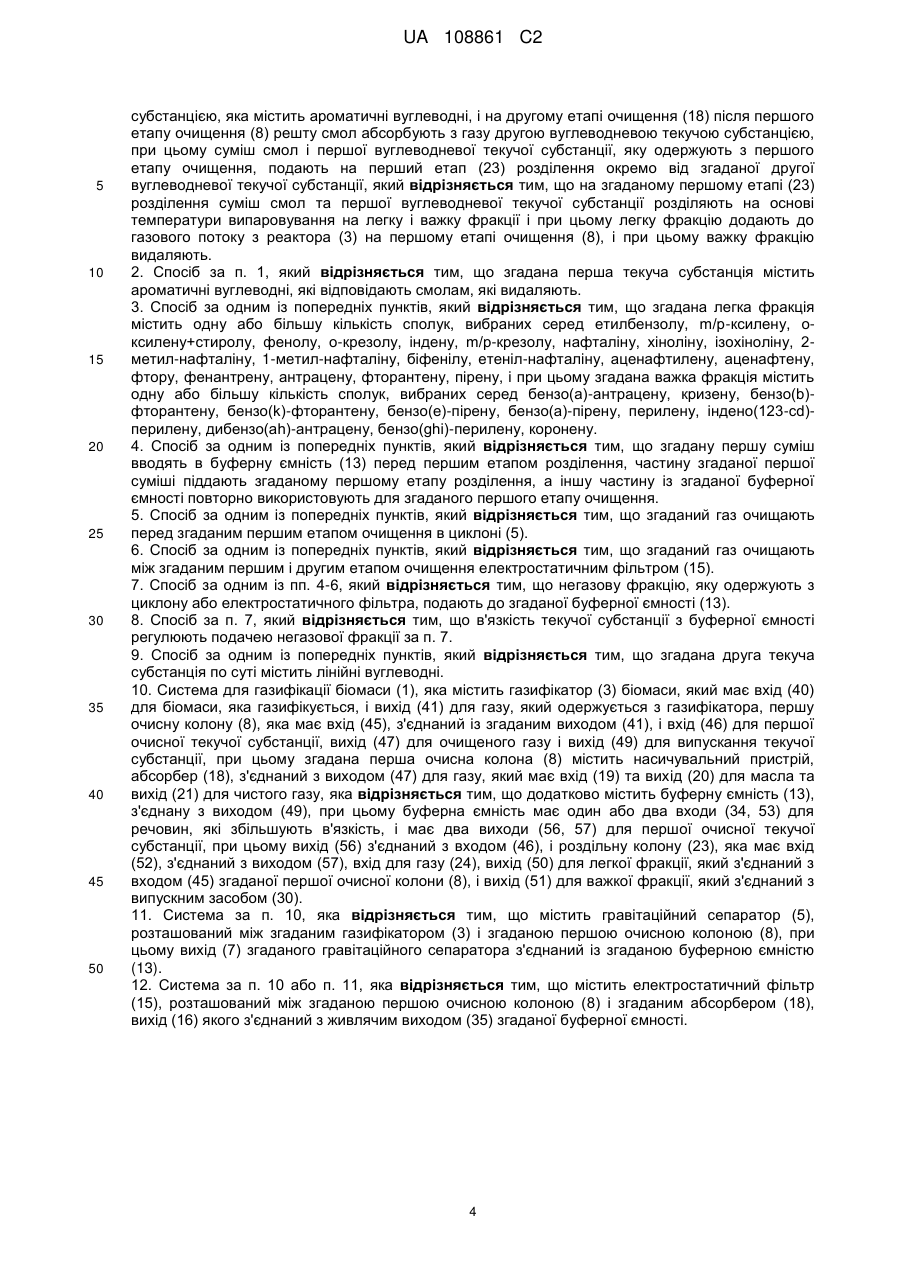

1. Спосіб газифікації біомаси в реакторі (3) при температурі 600-1300 °C і очищення одержуваного газового потоку з нього шляхом видалення смол із згаданого газового потоку, у якому видаляють згадані смоли за два етапи, при цьому на першому етапі очищення (8) газ з реактора (3) насичують при температурі 250-900 °C першою вуглеводневою текучою субстанцією, яка містить ароматичні вуглеводні, і на другому етапі очищення (18) після першого етапу очищення (8) решту смол абсорбують з газу другою вуглеводневою текучою субстанцією, при цьому суміш смол і першої вуглеводневої текучої субстанції, яку одержують з першого етапу очищення, подають на перший етап (23) розділення окремо від згаданої другої вуглеводневої текучої субстанції, який відрізняється тим, що на згаданому першому етапі (23) розділення суміш смол та першої вуглеводневої текучої субстанції розділяють на основі температури випаровування на легку і важку фракції і при цьому легку фракцію додають до газового потоку з реактора (3) на першому етапі очищення (8), і при цьому важку фракцію видаляють.

2. Спосіб за п. 1, який відрізняється тим, що згадана перша текуча субстанція містить ароматичні вуглеводні, які відповідають смолам, які видаляють.

3. Спосіб за одним із попередніх пунктів, який відрізняється тим, що згадана легка фракція містить одну або більшу кількість сполук, вибраних серед етилбензолу, m/р-ксилену, о-ксилену+стиролу, фенолу, о-крезолу, індену, m/р-крезолу, нафталіну, хіноліну, ізохіноліну, 2-метил-нафталіну, 1-метил-нафталіну, біфенілу, етеніл-нафталіну, аценафтилену, аценафтену, фтору, фенантрену, антрацену, фторантену, пірену, і при цьому згадана важка фракція містить одну або більшу кількість сполук, вибраних серед бензо(а)-антрацену, кризену, бензо(b)-фторантену, бензо(k)-фторантену, бензо(е)-пірену, бензо(а)-пірену, перилену, індено(123-сd)-перилену, дибензо(аh)-антрацену, бензо(ghі)-перилену, коронену.

4. Спосіб за одним із попередніх пунктів, який відрізняється тим, що згадану першу суміш вводять в буферну ємність (13) перед першим етапом розділення, частину згаданої першої суміші піддають згаданому першому етапу розділення, а іншу частину із згаданої буферної ємності повторно використовують для згаданого першого етапу очищення.

5. Спосіб за одним із попередніх пунктів, який відрізняється тим, що згаданий газ очищають перед згаданим першим етапом очищення в циклоні (5).

6. Спосіб за одним із попередніх пунктів, який відрізняється тим, що згаданий газ очищають між згаданим першим і другим етапом очищення електростатичним фільтром (15).

7. Спосіб за одним із пп. 4-6, який відрізняється тим, що негазову фракцію, яку одержують з циклону або електростатичного фільтра, подають до згаданої буферної ємності (13).

8. Спосіб за п. 7, який відрізняється тим, що в'язкість текучої субстанції з буферної ємності регулюють подачею негазової фракції за п. 7.

9. Спосіб за одним із попередніх пунктів, який відрізняється тим, що згадана друга текуча субстанція по суті містить лінійні вуглеводні.

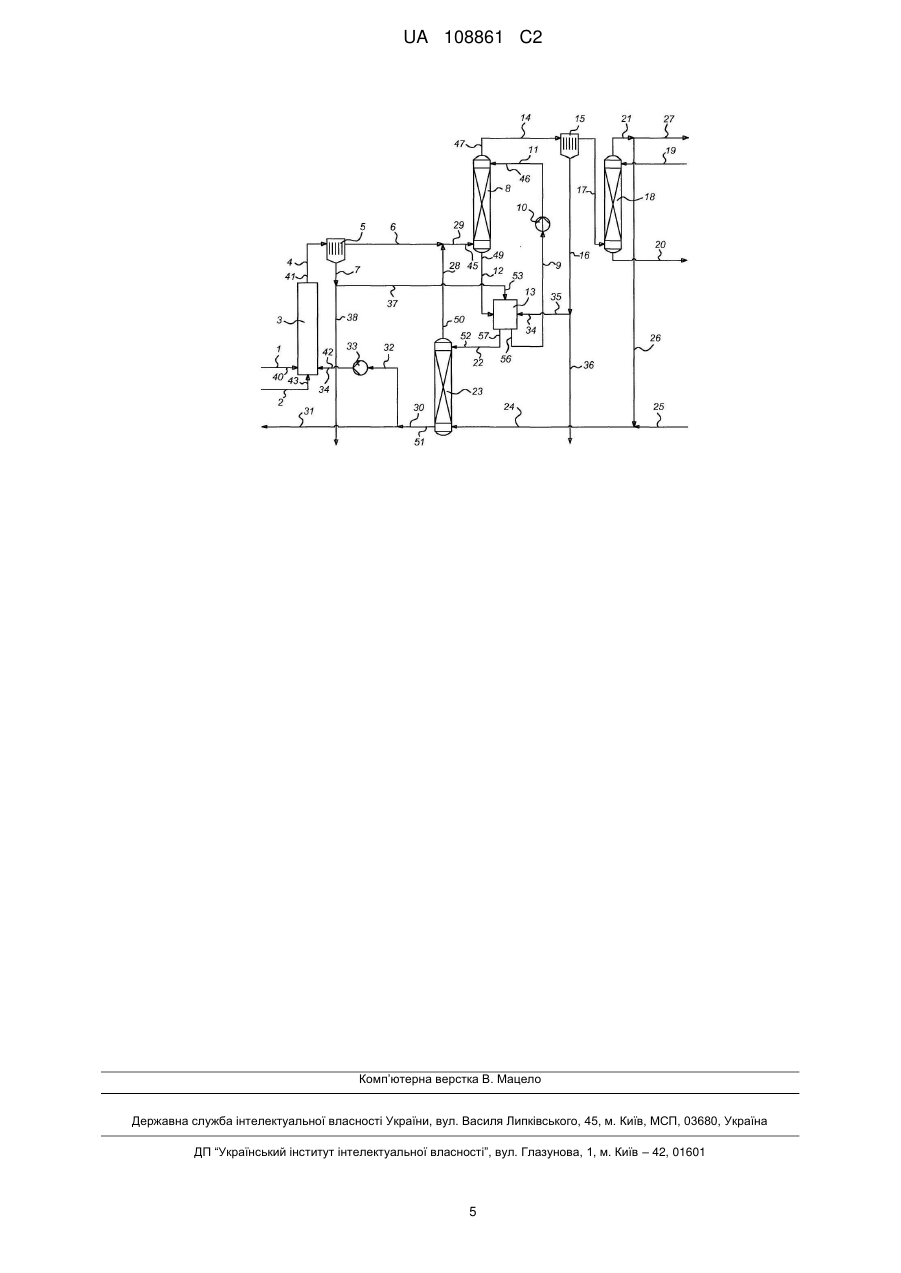

10. Система для газифікації біомаси (1), яка містить газифікатор (3) біомаси, який має вхід (40) для біомаси, яка газифікується, і вихід (41) для газу, який одержується з газифікатора, першу очисну колону (8), яка має вхід (45), з'єднаний із згаданим виходом (41), і вхід (46) для першої очисної текучої субстанції, вихід (47) для очищеного газу і вихід (49) для випускання текучої субстанції, при цьому згадана перша очисна колона (8) містить насичувальний пристрій, абсорбер (18), з'єднаний з виходом (47) для газу, який має вхід (19) та вихід (20) для масла та вихід (21) для чистого газу, яка відрізняєтьсятим, що додатково містить буферну ємність (13), з'єднану з виходом (49), при цьому буферна ємність має один або два входи (34, 53) для речовин, які збільшують в'язкість, і має два виходи (56, 57) для першої очисної текучої субстанції, при цьому вихід (56) з'єднаний з входом (46), і роздільну колону (23), яка має вхід (52), з'єднаний з виходом (57), вхід для газу (24), вихід (50) для легкої фракції, який з'єднаний з входом (45) згаданої першої очисної колони (8), і вихід (51) для важкої фракції, який з'єднаний з випускним засобом (30).

11. Система за п. 10, яка відрізняється тим, що містить гравітаційний сепаратор (5), розташований між згаданим газифікатором (3) і згаданою першою очисною колоною (8), при цьому вихід (7) згаданого гравітаційного сепаратора з'єднаний із згаданою буферною ємністю (13).

12. Система за п. 10 або п. 11, яка відрізняється тим, що містить електростатичний фільтр (15), розташований між згаданою першою очисною колоною (8) і згаданим абсорбером (18), вихід (16) якого з'єднаний з живлячим виходом (35) згаданої буферної ємності.
