Ємність з ободом та кришкою

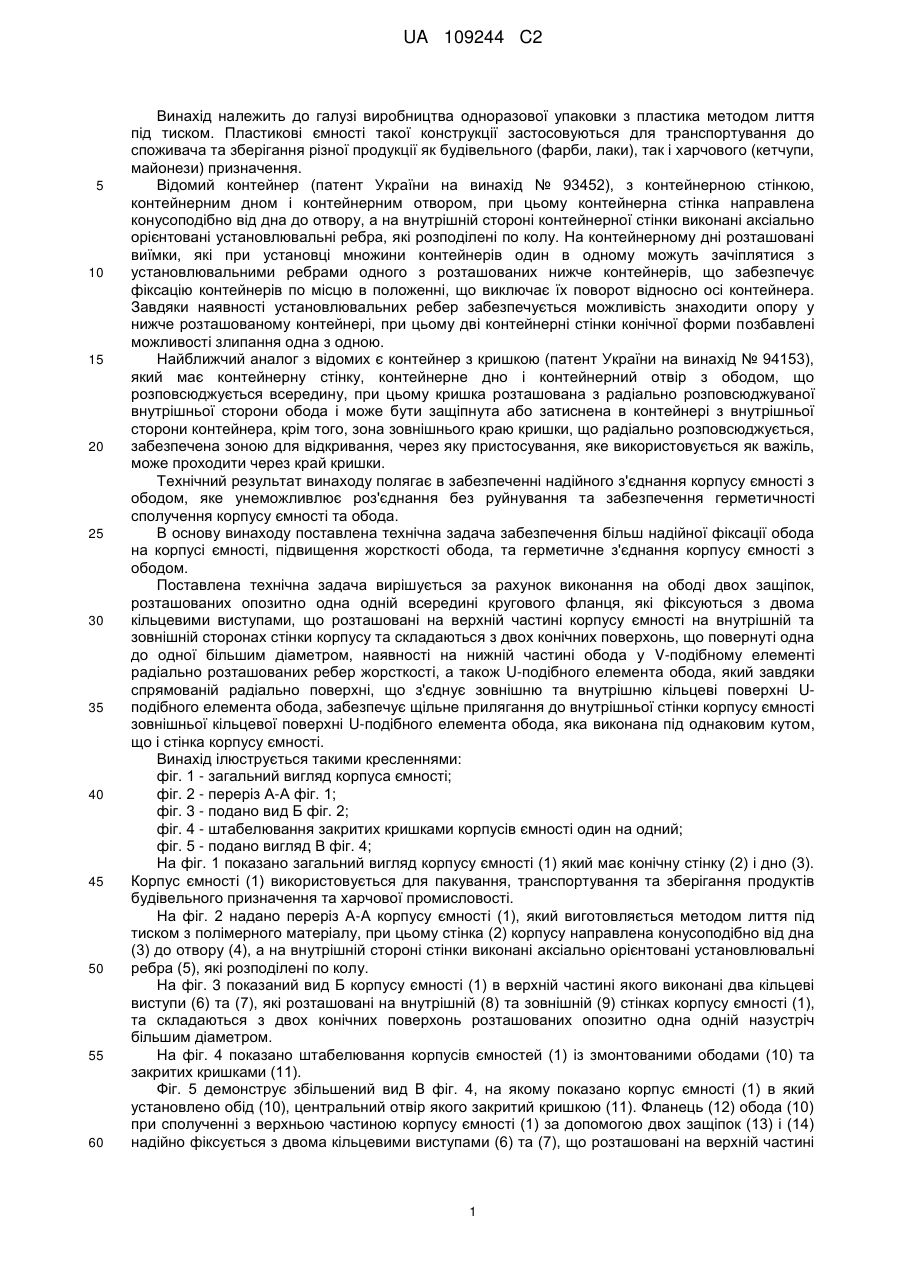

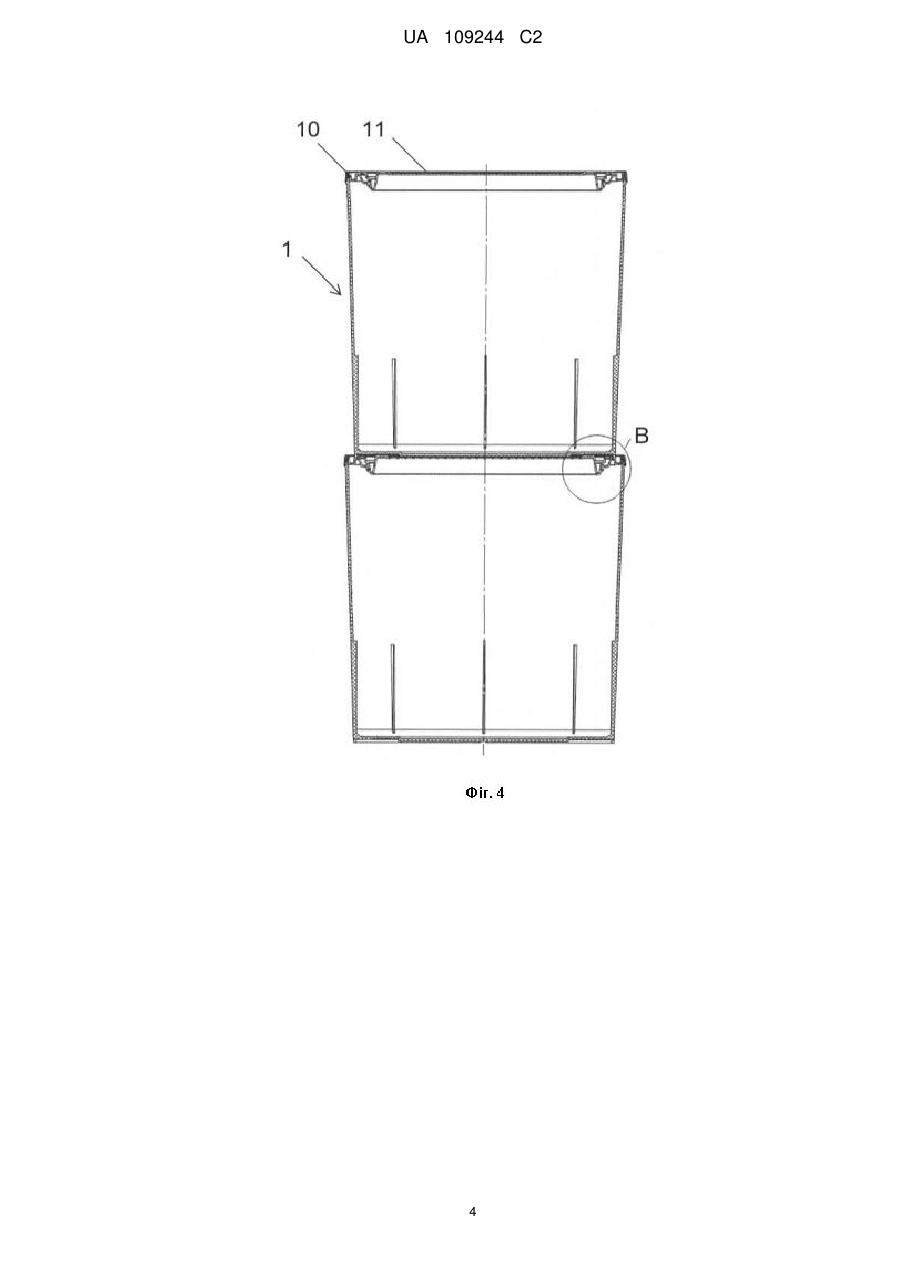

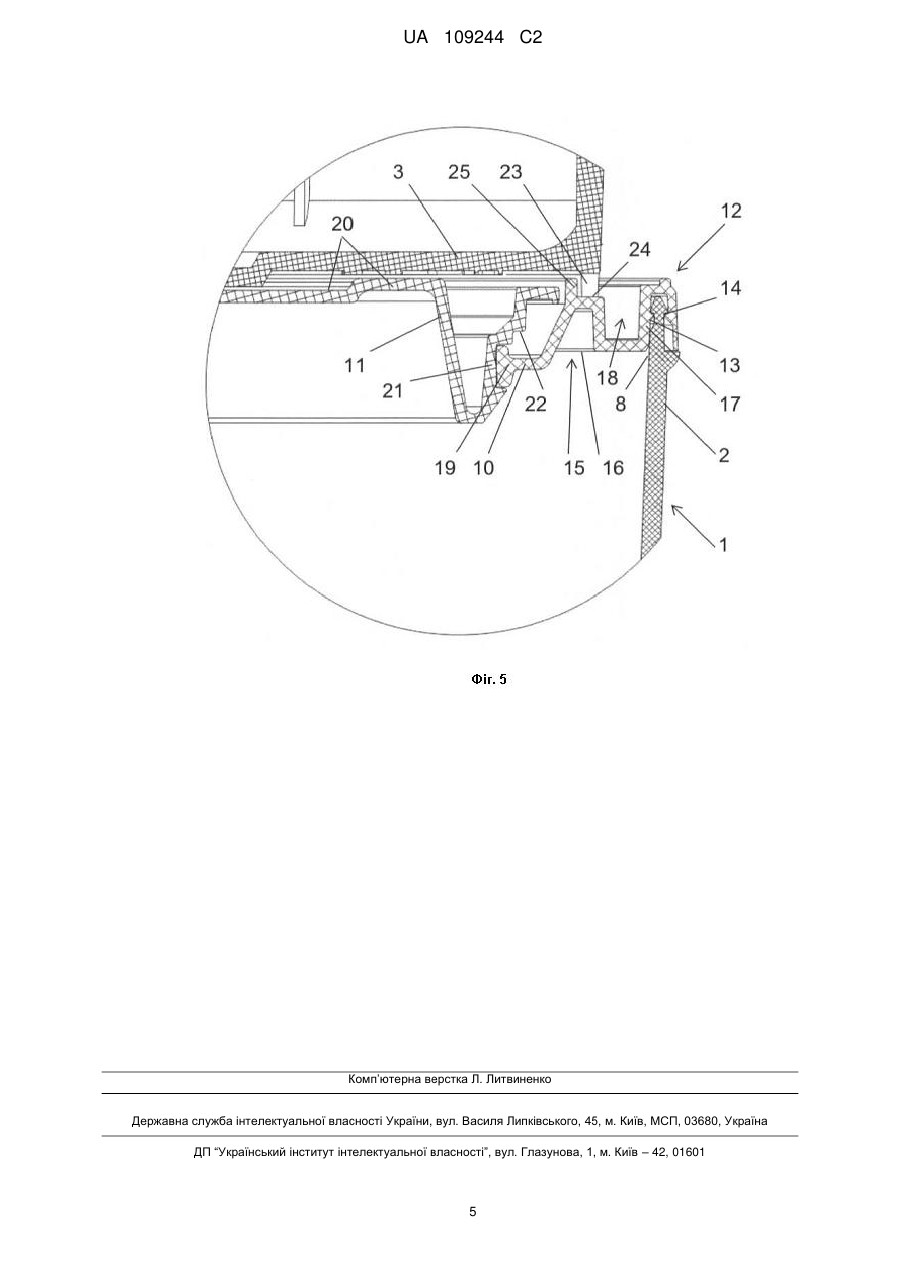

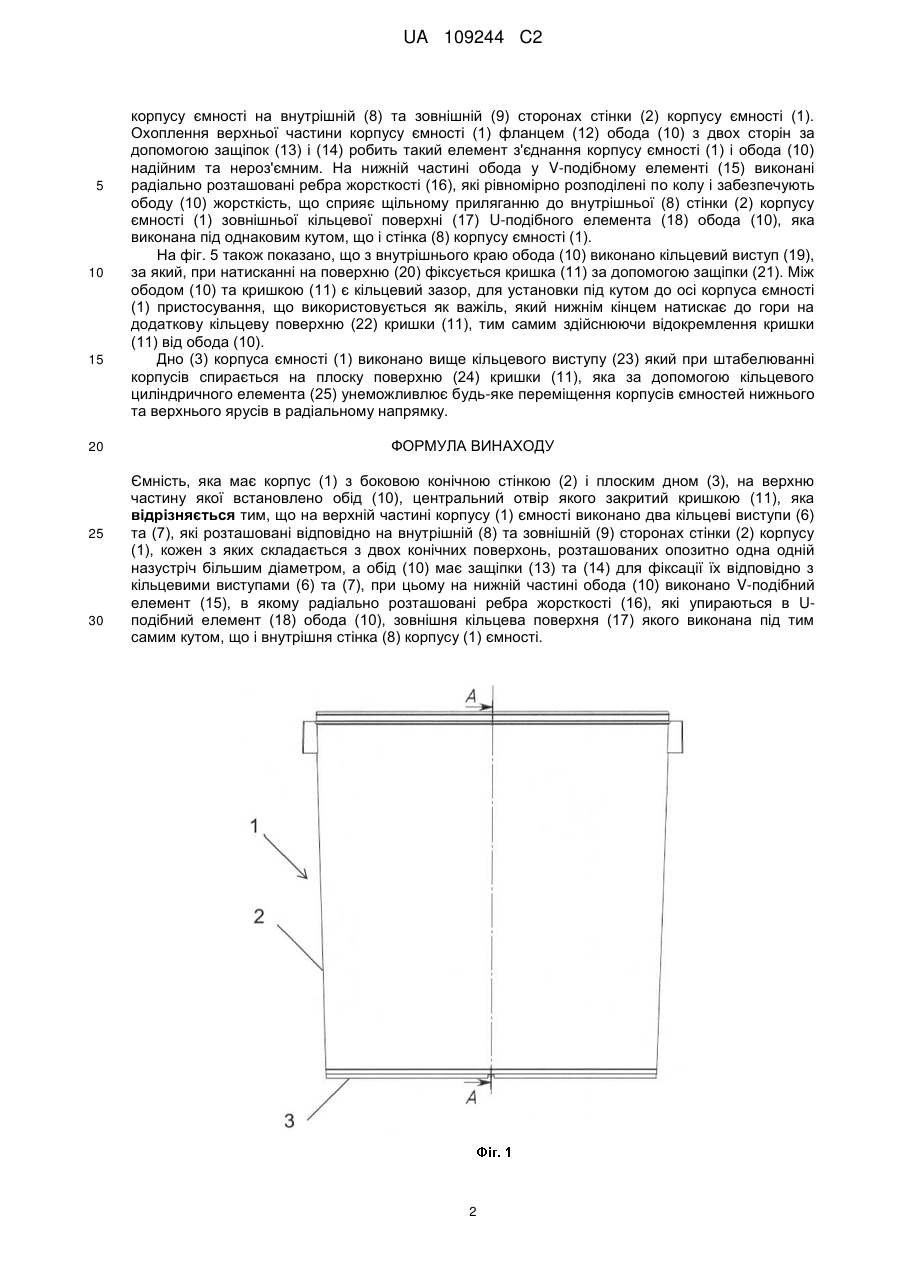

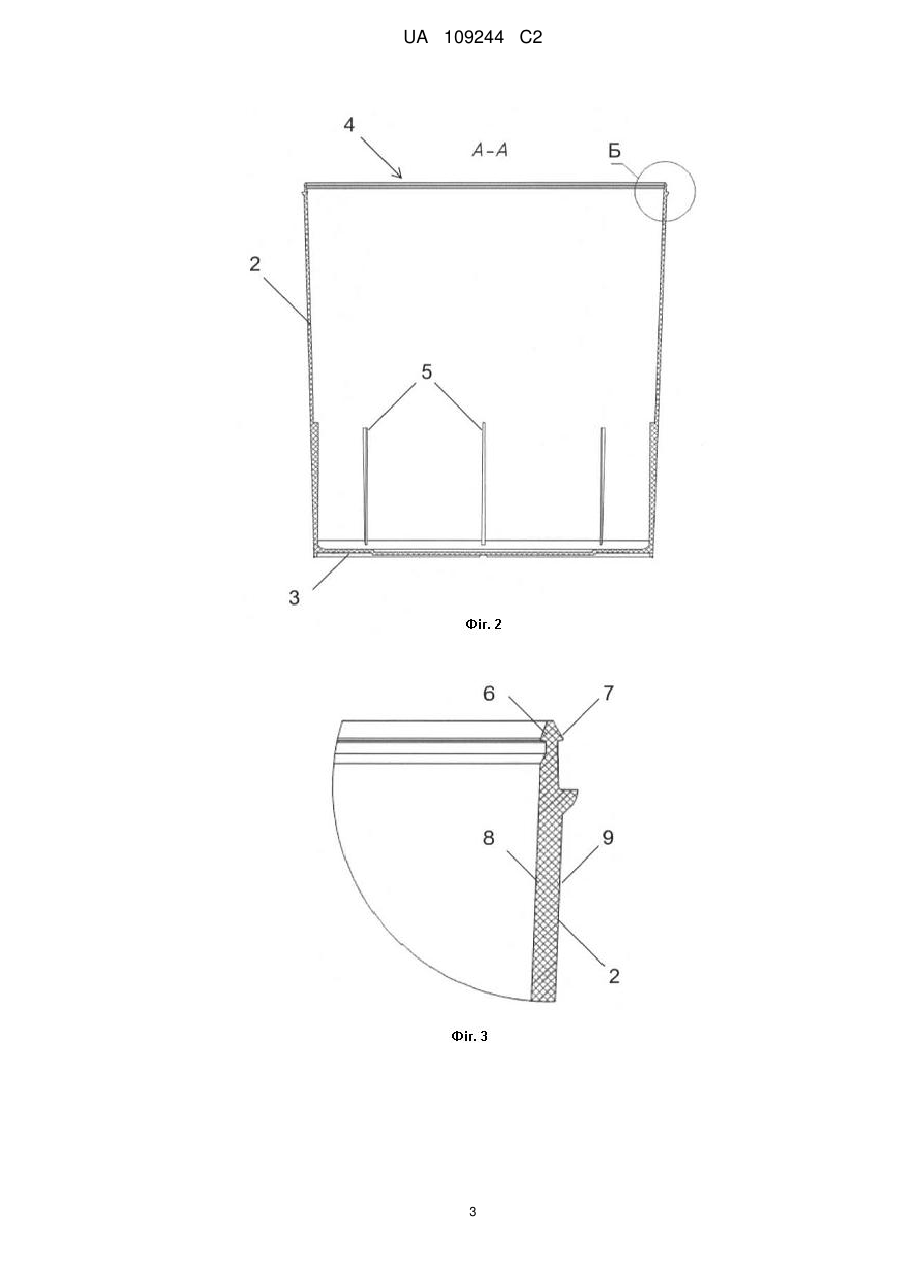

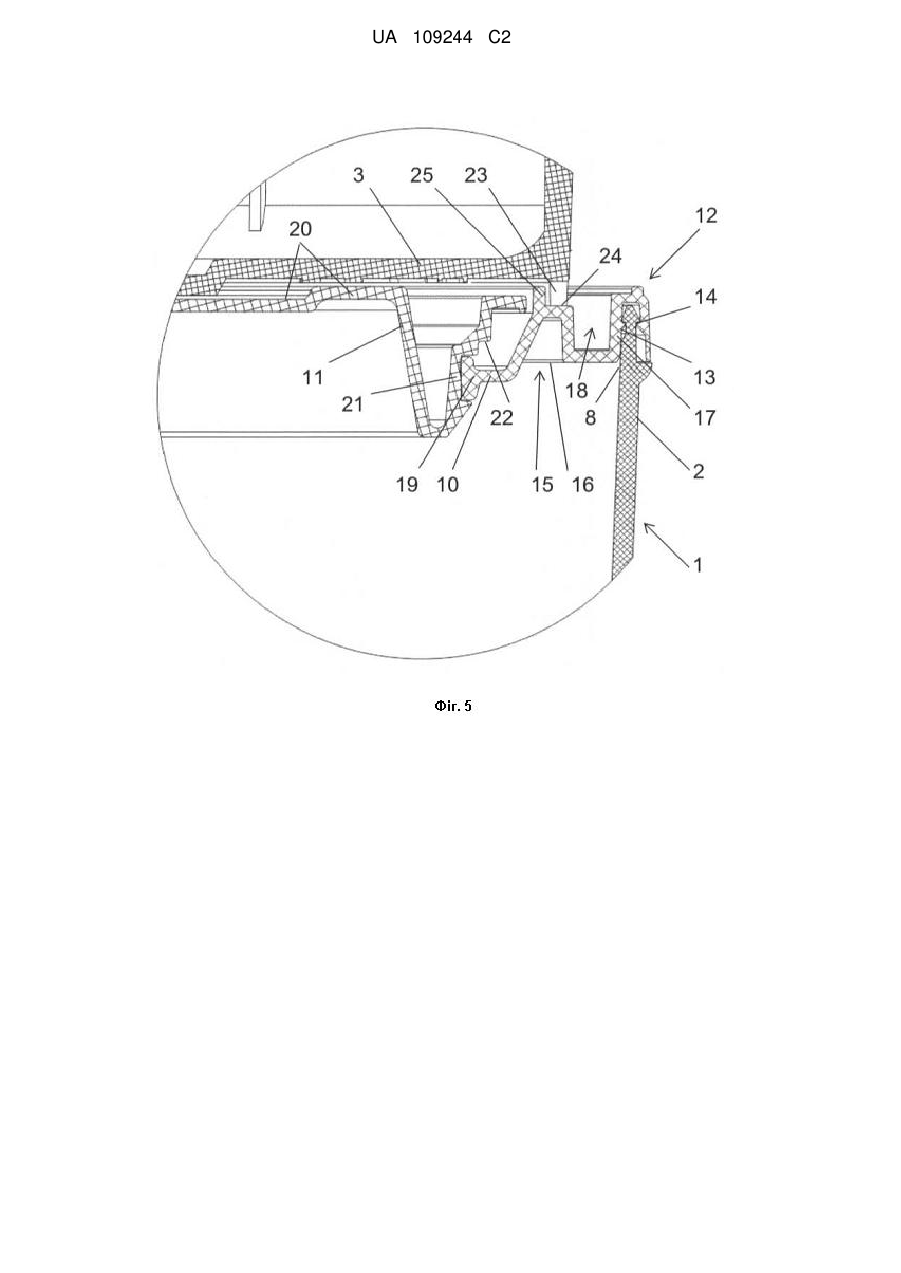

Реферат: Корпус ємності для транспортування до споживача та зберігання різної продукції як будівельного (фарби, лаки), так і харчового (кетчупи, майонези) призначення з боковими конічними стінками і плоским дном, який виготовляється методом лиття під тиском з полімерного матеріалу на верхню частину якого установлюється обід, який фіксується за допомогою двох защіпок за кільцеві виступи, що розташовані на верхній частині корпусу ємності на внутрішній та зовнішній сторонах стінки корпусу та складаються з двох конічних поверхонь, розташованих опозитно одна одній назустріч більшим діаметром. Охоплення верхньої частини корпусу ємності фланцем обода з двох сторін за допомогою двох защіпок виконує таке сполучення корпусу ємності і обода надійним та нероз'ємним. На нижній частині обода радіально розташовані ребра жорсткості, які сприяють щільному приляганню до внутрішньої стінки корпусу ємності зовнішньої кільцевої поверхні обода, яка виконана під однаковим кутом, що і стінка корпусу ємності. UA 109244 C2 (12) UA 109244 C2 UA 109244 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі виробництва одноразової упаковки з пластика методом лиття під тиском. Пластикові ємності такої конструкції застосовуються для транспортування до споживача та зберігання різної продукції як будівельного (фарби, лаки), так і харчового (кетчупи, майонези) призначення. Відомий контейнер (патент України на винахід № 93452), з контейнерною стінкою, контейнерним дном і контейнерним отвором, при цьому контейнерна стінка направлена конусоподібно від дна до отвору, а на внутрішній стороні контейнерної стінки виконані аксіально орієнтовані установлювальні ребра, які розподілені по колу. На контейнерному дні розташовані виїмки, які при установці множини контейнерів один в одному можуть зачіплятися з установлювальними ребрами одного з розташованих нижче контейнерів, що забезпечує фіксацію контейнерів по місцю в положенні, що виключає їх поворот відносно осі контейнера. Завдяки наявності установлювальних ребер забезпечується можливість знаходити опору у нижче розташованому контейнері, при цьому дві контейнерні стінки конічної форми позбавлені можливості злипання одна з одною. Найближчий аналог з відомих є контейнер з кришкою (патент України на винахід № 94153), який має контейнерну стінку, контейнерне дно і контейнерний отвір з ободом, що розповсюджується всередину, при цьому кришка розташована з радіально розповсюджуваної внутрішньої сторони обода і може бути защіпнута або затиснена в контейнері з внутрішньої сторони контейнера, крім того, зона зовнішнього краю кришки, що радіально розповсюджується, забезпечена зоною для відкривання, через яку пристосування, яке використовується як важіль, може проходити через край кришки. Технічний результат винаходу полягає в забезпеченні надійного з'єднання корпусу ємності з ободом, яке унеможливлює роз'єднання без руйнування та забезпечення герметичності сполучення корпусу ємності та обода. В основу винаходу поставлена технічна задача забезпечення більш надійної фіксації обода на корпусі ємності, підвищення жорсткості обода, та герметичне з'єднання корпусу ємності з ободом. Поставлена технічна задача вирішується за рахунок виконання на ободі двох защіпок, розташованих опозитно одна одній всередині кругового фланця, які фіксуються з двома кільцевими виступами, що розташовані на верхній частині корпусу ємності на внутрішній та зовнішній сторонах стінки корпусу та складаються з двох конічних поверхонь, що повернуті одна до одної більшим діаметром, наявності на нижній частині обода у V-подібному елементі радіально розташованих ребер жорсткості, а також U-подібного елемента обода, який завдяки спрямованій радіально поверхні, що з'єднує зовнішню та внутрішню кільцеві поверхні Uподібного елемента обода, забезпечує щільне прилягання до внутрішньої стінки корпусу ємності зовнішньої кільцевої поверхні U-подібного елемента обода, яка виконана під однаковим кутом, що і стінка корпусу ємності. Винахід ілюструється такими кресленнями: фіг. 1 - загальний вигляд корпуса ємності; фіг. 2 - переріз А-А фіг. 1; фіг. 3 - подано вид Б фіг. 2; фіг. 4 - штабелювання закритих кришками корпусів ємності один на одний; фіг. 5 - подано вигляд В фіг. 4; На фіг. 1 показано загальний вигляд корпусу ємності (1) який має конічну стінку (2) і дно (3). Корпус ємності (1) використовується для пакування, транспортування та зберігання продуктів будівельного призначення та харчової промисловості. На фіг. 2 надано переріз А-А корпусу ємності (1), який виготовляється методом лиття під тиском з полімерного матеріалу, при цьому стінка (2) корпусу направлена конусоподібно від дна (3) до отвору (4), а на внутрішній стороні стінки виконані аксіально орієнтовані установлювальні ребра (5), які розподілені по колу. На фіг. 3 показаний вид Б корпусу ємності (1) в верхній частині якого виконані два кільцеві виступи (6) та (7), які розташовані на внутрішній (8) та зовнішній (9) стінках корпусу ємності (1), та складаються з двох конічних поверхонь розташованих опозитно одна одній назустріч більшим діаметром. На фіг. 4 показано штабелювання корпусів ємностей (1) із змонтованими ободами (10) та закритих кришками (11). Фіг. 5 демонструє збільшений вид В фіг. 4, на якому показано корпус ємності (1) в який установлено обід (10), центральний отвір якого закритий кришкою (11). Фланець (12) обода (10) при сполученні з верхньою частиною корпусу ємності (1) за допомогою двох защіпок (13) і (14) надійно фіксується з двома кільцевими виступами (6) та (7), що розташовані на верхній частині 1 UA 109244 C2 5 10 15 20 25 30 корпусу ємності на внутрішній (8) та зовнішній (9) сторонах стінки (2) корпусу ємності (1). Охоплення верхньої частини корпусу ємності (1) фланцем (12) обода (10) з двох сторін за допомогою защіпок (13) і (14) робить такий елемент з'єднання корпусу ємності (1) і обода (10) надійним та нероз'ємним. На нижній частині обода у V-подібному елементі (15) виконані радіально розташовані ребра жорсткості (16), які рівномірно розподілені по колу і забезпечують ободу (10) жорсткість, що сприяє щільному приляганню до внутрішньої (8) стінки (2) корпусу ємності (1) зовнішньої кільцевої поверхні (17) U-подібного елемента (18) обода (10), яка виконана під однаковим кутом, що і стінка (8) корпусу ємності (1). На фіг. 5 також показано, що з внутрішнього краю обода (10) виконано кільцевий виступ (19), за який, при натисканні на поверхню (20) фіксується кришка (11) за допомогою защіпки (21). Між ободом (10) та кришкою (11) є кільцевий зазор, для установки під кутом до осі корпуса ємності (1) пристосування, що використовується як важіль, який нижнім кінцем натискає до гори на додаткову кільцеву поверхню (22) кришки (11), тим самим здійснюючи відокремлення кришки (11) від обода (10). Дно (3) корпуса ємності (1) виконано вище кільцевого виступу (23) який при штабелюванні корпусів спирається на плоску поверхню (24) кришки (11), яка за допомогою кільцевого циліндричного елемента (25) унеможливлює будь-яке переміщення корпусів ємностей нижнього та верхнього ярусів в радіальному напрямку. ФОРМУЛА ВИНАХОДУ Ємність, яка має корпус (1) з боковою конічною стінкою (2) і плоским дном (3), на верхню частину якої встановлено обід (10), центральний отвір якого закритий кришкою (11), яка відрізняється тим, що на верхній частині корпусу (1) ємності виконано два кільцеві виступи (6) та (7), які розташовані відповідно на внутрішній (8) та зовнішній (9) сторонах стінки (2) корпусу (1), кожен з яких складається з двох конічних поверхонь, розташованих опозитно одна одній назустріч більшим діаметром, а обід (10) має защіпки (13) та (14) для фіксації їх відповідно з кільцевими виступами (6) та (7), при цьому на нижній частині обода (10) виконано V-подібний елемент (15), в якому радіально розташовані ребра жорсткості (16), які упираються в Uподібний елемент (18) обода (10), зовнішня кільцева поверхня (17) якого виконана під тим самим кутом, що і внутрішня стінка (8) корпусу (1) ємності. 2 UA 109244 C2 3 UA 109244 C2 4 UA 109244 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
