Діагностичний апарат ольги миргородської “даомир”

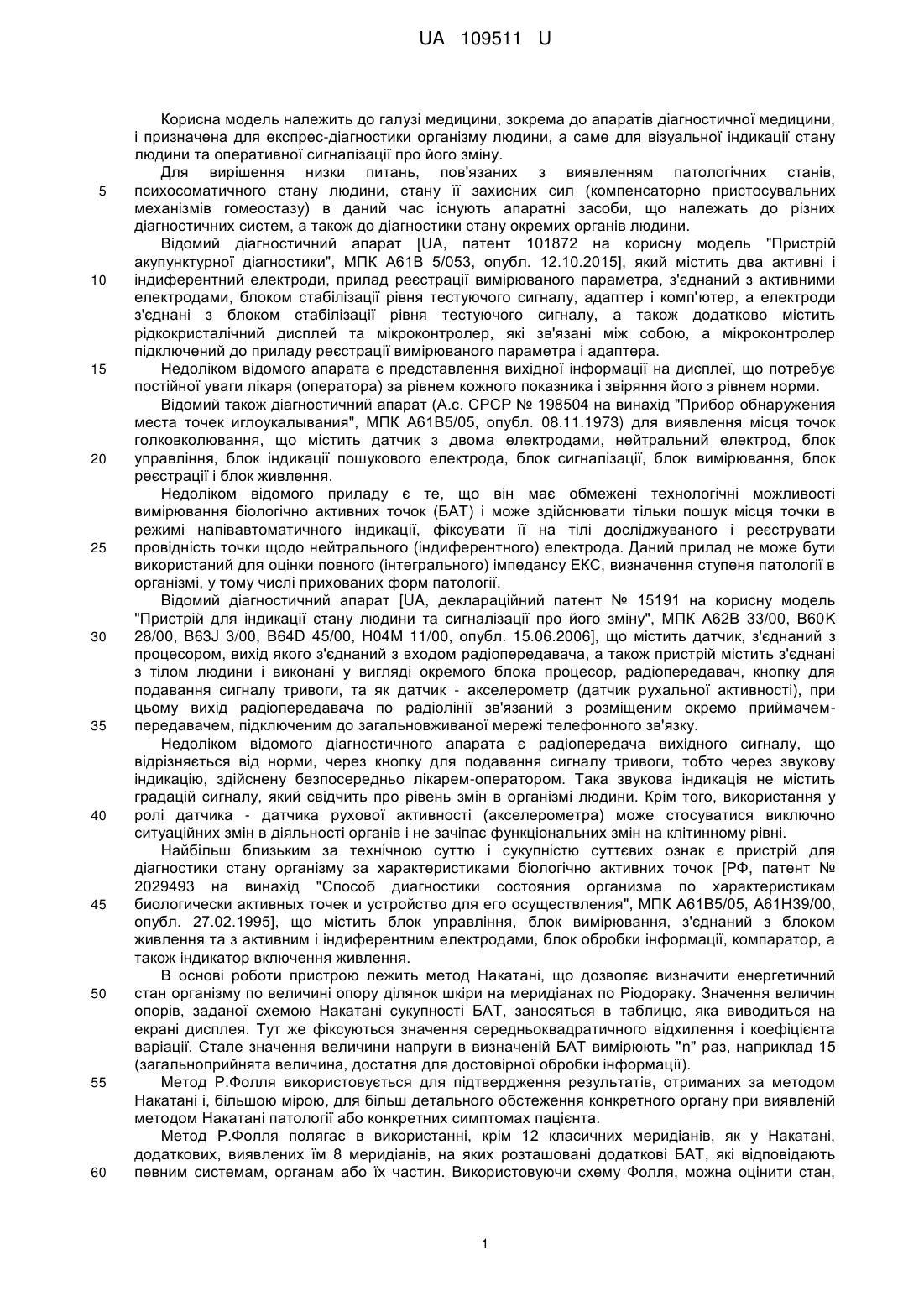

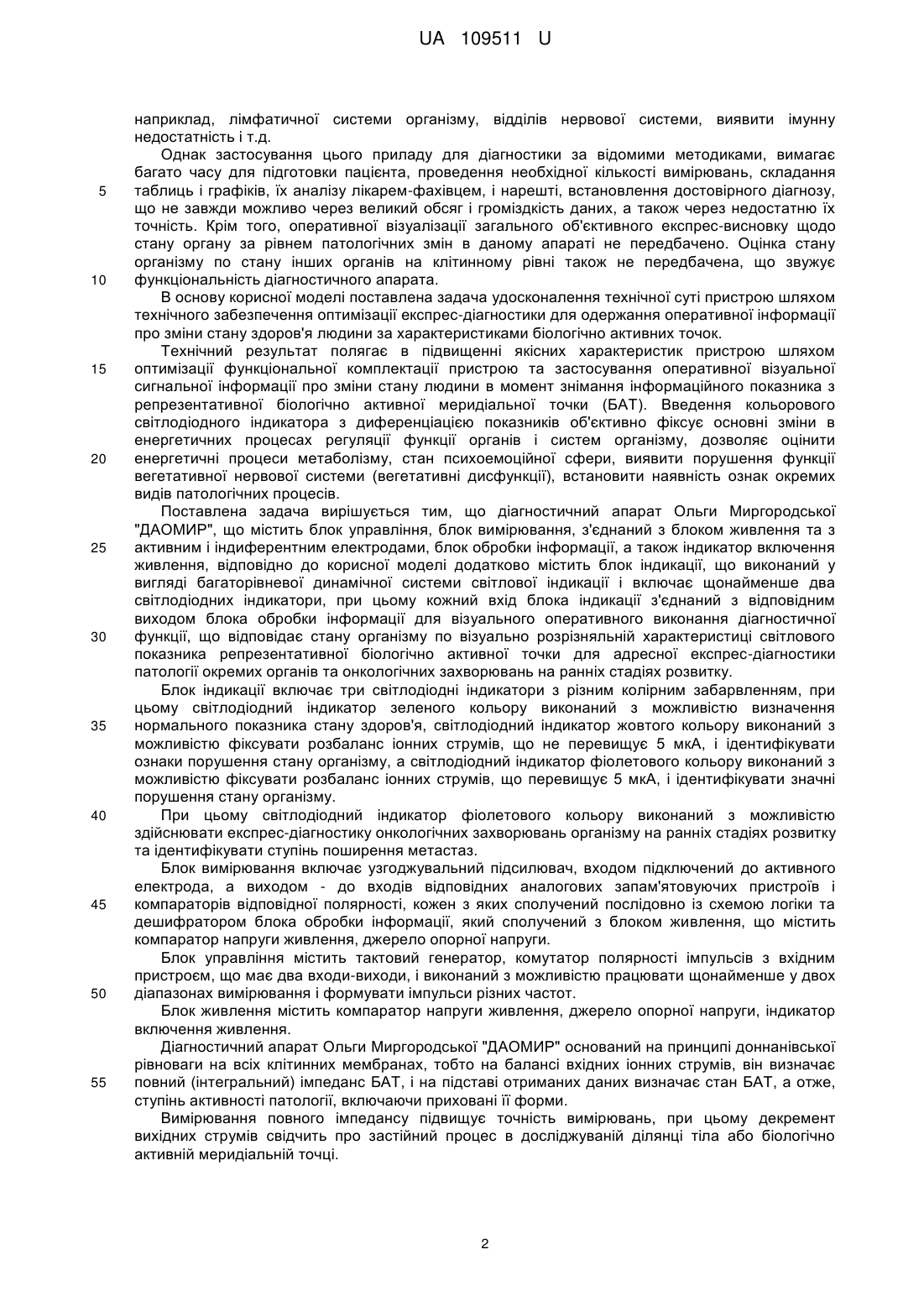

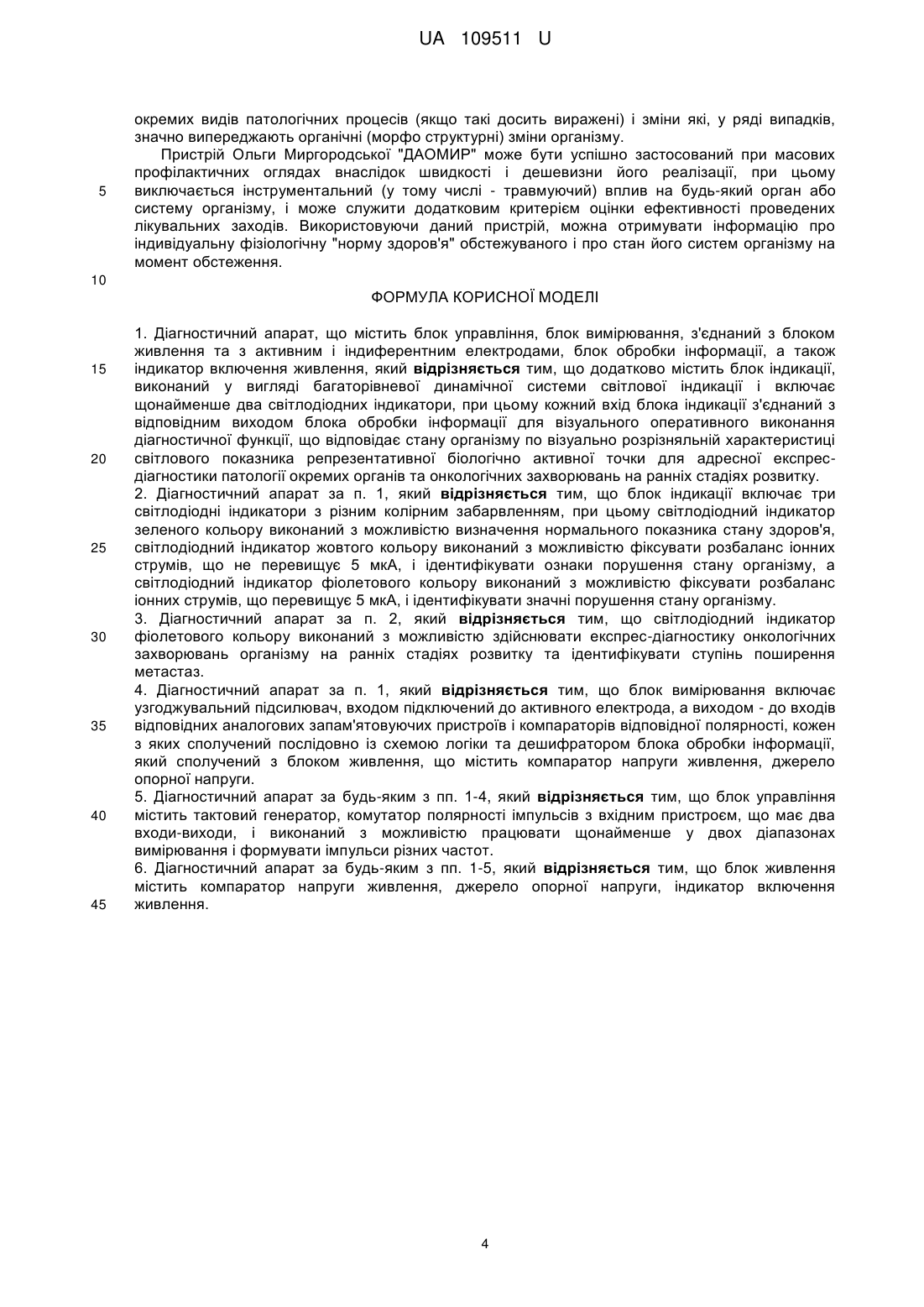

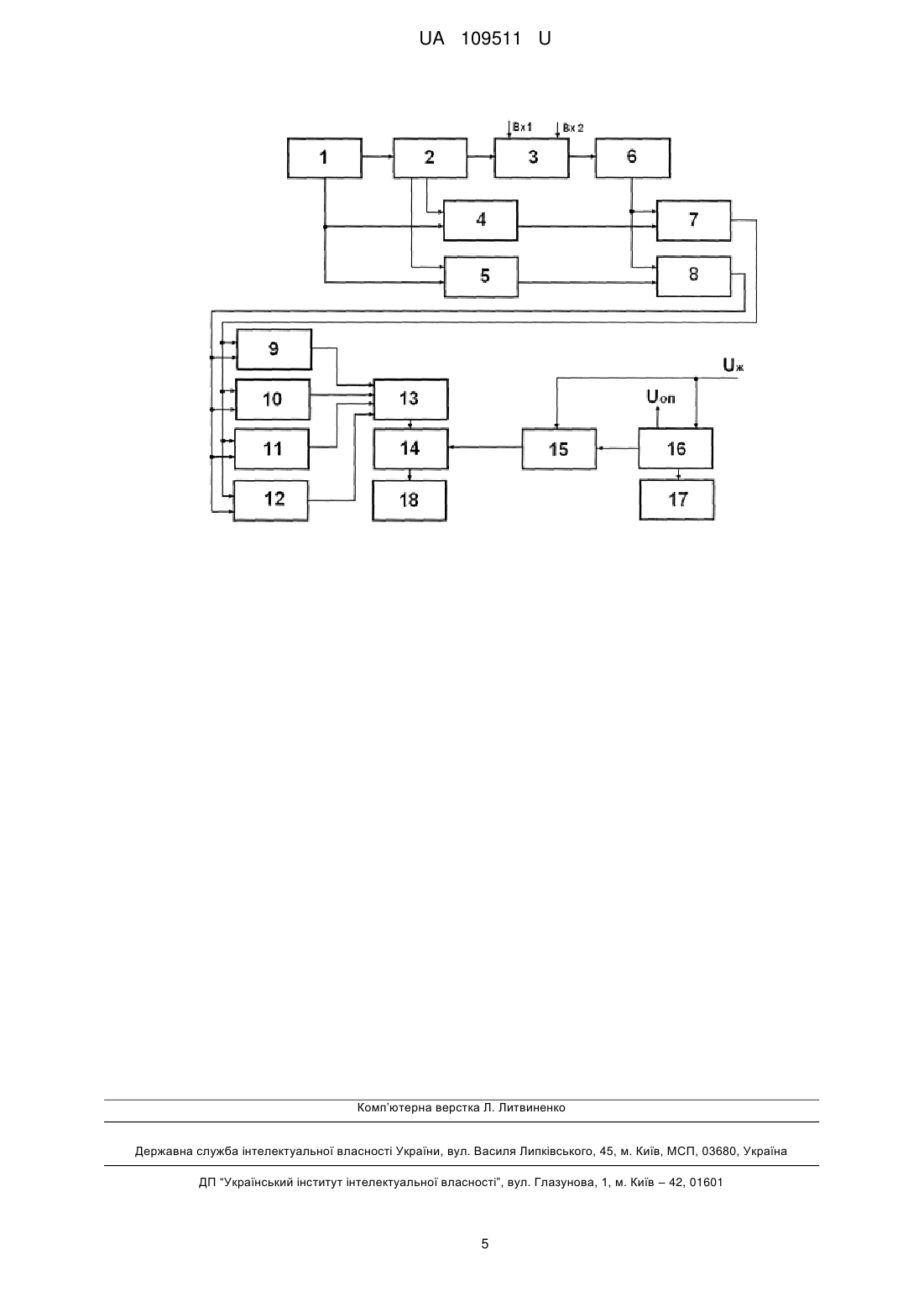

Реферат: Діагностичний апарат містить блок управління, блок вимірювання, з'єднаний з блоком живлення та з активним і індиферентним електродами, блок обробки інформації, а також індикатор включення живлення. Додатково містить блок індикації, який виконаний у вигляді багаторівневої динамічної системи світлової індикації і включає щонайменше два світлодіодних індикатори. Кожний вхід блока індикації з'єднаний з відповідним виходом блока обробки інформації для візуального оперативного виконання діагностичної функції, що відповідає стану організму по візуально розрізняльній характеристиці світлового показника репрезентативної біологічно активної точки для адресної експрес-діагностики патології окремих органів та онкологічних захворювань на ранніх стадіях розвитку. UA 109511 U (12) UA 109511 U UA 109511 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, зокрема до апаратів діагностичної медицини, і призначена для експрес-діагностики організму людини, а саме для візуальної індикації стану людини та оперативної сигналізації про його зміну. Для вирішення низки питань, пов'язаних з виявленням патологічних станів, психосоматичного стану людини, стану її захисних сил (компенсаторно пристосувальних механізмів гомеостазу) в даний час існують апаратні засоби, що належать до різних діагностичних систем, а також до діагностики стану окремих органів людини. Відомий діагностичний апарат [UA, патент 101872 на корисну модель "Пристрій акупунктурної діагностики", МПК А61В 5/053, опубл. 12.10.2015], який містить два активні і індиферентний електроди, прилад реєстрації вимірюваного параметра, з'єднаний з активними електродами, блоком стабілізації рівня тестуючого сигналу, адаптер і комп'ютер, а електроди з'єднані з блоком стабілізації рівня тестуючого сигналу, а також додатково містить рідкокристалічний дисплей та мікроконтролер, які зв'язані між собою, а мікроконтролер підключений до приладу реєстрації вимірюваного параметра і адаптера. Недоліком відомого апарата є представлення вихідної інформації на дисплеї, що потребує постійної уваги лікаря (оператора) за рівнем кожного показника і звіряння його з рівнем норми. Відомий також діагностичний апарат (А.с. СРСР № 198504 на винахід "Прибор обнаружения места точек иглоукалывания", МПК А61В5/05, опубл. 08.11.1973) для виявлення місця точок голковколювання, що містить датчик з двома електродами, нейтральний електрод, блок управління, блок індикації пошукового електрода, блок сигналізації, блок вимірювання, блок реєстрації і блок живлення. Недоліком відомого приладу є те, що він має обмежені технологічні можливості вимірювання біологічно активних точок (БАТ) і може здійснювати тільки пошук місця точки в режимі напівавтоматичного індикації, фіксувати її на тілі досліджуваного і реєструвати провідність точки щодо нейтрального (індиферентного) електрода. Даний прилад не може бути використаний для оцінки повного (інтегрального) імпедансу ЕКС, визначення ступеня патології в організмі, у тому числі прихованих форм патології. Відомий діагностичний апарат [UA, деклараційний патент № 15191 на корисну модель "Пристрій для індикації стану людини та сигналізації про його зміну", МПК А62В 33/00, В60K 28/00, B63J 3/00, B64D 45/00, Н04М 11/00, опубл. 15.06.2006], що містить датчик, з'єднаний з процесором, вихід якого з'єднаний з входом радіопередавача, а також пристрій містить з'єднані з тілом людини і виконані у вигляді окремого блока процесор, радіопередавач, кнопку для подавання сигналу тривоги, та як датчик - акселерометр (датчик рухальної активності), при цьому вихід радіопередавача по радіолінії зв'язаний з розміщеним окремо приймачемпередавачем, підключеним до загальновживаної мережі телефонного зв'язку. Недоліком відомого діагностичного апарата є радіопередача вихідного сигналу, що відрізняється від норми, через кнопку для подавання сигналу тривоги, тобто через звукову індикацію, здійснену безпосередньо лікарем-оператором. Така звукова індикація не містить градацій сигналу, який свідчить про рівень змін в організмі людини. Крім того, використання у ролі датчика - датчика рухової активності (акселерометра) може стосуватися виключно ситуаційних змін в діяльності органів і не зачіпає функціональних змін на клітинному рівні. Найбільш близьким за технічною суттю і сукупністю суттєвих ознак є пристрій для діагностики стану організму за характеристиками біологічно активних точок [РФ, патент № 2029493 на винахід "Способ диагностики состояния организма по характеристикам биологически активных точек и устройство для его осуществления", МПК А61В5/05, А61Н39/00, опубл. 27.02.1995], що містить блок управління, блок вимірювання, з'єднаний з блоком живлення та з активним і індиферентним електродами, блок обробки інформації, компаратор, а також індикатор включення живлення. В основі роботи пристрою лежить метод Накатані, що дозволяє визначити енергетичний стан організму по величині опору ділянок шкіри на меридіанах по Ріодораку. Значення величин опорів, заданої схемою Накатані сукупності БАТ, заносяться в таблицю, яка виводиться на екрані дисплея. Тут же фіксуються значення середньоквадратичного відхилення і коефіцієнта варіації. Стале значення величини напруги в визначеній БАТ вимірюють "n" раз, наприклад 15 (загальноприйнята величина, достатня для достовірної обробки інформації). Метод Р.Фолля використовується для підтвердження результатів, отриманих за методом Накатані і, більшою мірою, для більш детального обстеження конкретного органу при виявленій методом Накатані патології або конкретних симптомах пацієнта. Метод Р.Фолля полягає в використанні, крім 12 класичних меридіанів, як у Накатані, додаткових, виявлених їм 8 меридіанів, на яких розташовані додаткові БАТ, які відповідають певним системам, органам або їх частин. Використовуючи схему Фолля, можна оцінити стан, 1 UA 109511 U 5 10 15 20 25 30 35 40 45 50 55 наприклад, лімфатичної системи організму, відділів нервової системи, виявити імунну недостатність і т.д. Однак застосування цього приладу для діагностики за відомими методиками, вимагає багато часу для підготовки пацієнта, проведення необхідної кількості вимірювань, складання таблиць і графіків, їх аналізу лікарем-фахівцем, і нарешті, встановлення достовірного діагнозу, що не завжди можливо через великий обсяг і громіздкість даних, а також через недостатню їх точність. Крім того, оперативної візуалізації загального об'єктивного експрес-висновку щодо стану органу за рівнем патологічних змін в даному апараті не передбачено. Оцінка стану організму по стану інших органів на клітинному рівні також не передбачена, що звужує функціональність діагностичного апарата. В основу корисної моделі поставлена задача удосконалення технічної суті пристрою шляхом технічного забезпечення оптимізації експрес-діагностики для одержання оперативної інформації про зміни стану здоров'я людини за характеристиками біологічно активних точок. Технічний результат полягає в підвищенні якісних характеристик пристрою шляхом оптимізації функціональної комплектації пристрою та застосування оперативної візуальної сигнальної інформації про зміни стану людини в момент знімання інформаційного показника з репрезентативної біологічно активної меридіальної точки (БАТ). Введення кольорового світлодіодного індикатора з диференціацією показників об'єктивно фіксує основні зміни в енергетичних процесах регуляції функції органів і систем організму, дозволяє оцінити енергетичні процеси метаболізму, стан психоемоційної сфери, виявити порушення функції вегетативної нервової системи (вегетативні дисфункції), встановити наявність ознак окремих видів патологічних процесів. Поставлена задача вирішується тим, що діагностичний апарат Ольги Миргородської "ДАОМИР", що містить блок управління, блок вимірювання, з'єднаний з блоком живлення та з активним і індиферентним електродами, блок обробки інформації, а також індикатор включення живлення, відповідно до корисної моделі додатково містить блок індикації, що виконаний у вигляді багаторівневої динамічної системи світлової індикації і включає щонайменше два світлодіодних індикатори, при цьому кожний вхід блока індикації з'єднаний з відповідним виходом блока обробки інформації для візуального оперативного виконання діагностичної функції, що відповідає стану організму по візуально розрізняльній характеристиці світлового показника репрезентативної біологічно активної точки для адресної експрес-діагностики патології окремих органів та онкологічних захворювань на ранніх стадіях розвитку. Блок індикації включає три світлодіодні індикатори з різним колірним забарвленням, при цьому світлодіодний індикатор зеленого кольору виконаний з можливістю визначення нормального показника стану здоров'я, світлодіодний індикатор жовтого кольору виконаний з можливістю фіксувати розбаланс іонних струмів, що не перевищує 5 мкА, і ідентифікувати ознаки порушення стану організму, а світлодіодний індикатор фіолетового кольору виконаний з можливістю фіксувати розбаланс іонних струмів, що перевищує 5 мкА, і ідентифікувати значні порушення стану організму. При цьому світлодіодний індикатор фіолетового кольору виконаний з можливістю здійснювати експрес-діагностику онкологічних захворювань організму на ранніх стадіях розвитку та ідентифікувати ступінь поширення метастаз. Блок вимірювання включає узгоджувальний підсилювач, входом підключений до активного електрода, а виходом - до входів відповідних аналогових запам'ятовуючих пристроїв і компараторів відповідної полярності, кожен з яких сполучений послідовно із схемою логіки та дешифратором блока обробки інформації, який сполучений з блоком живлення, що містить компаратор напруги живлення, джерело опорної напруги. Блок управління містить тактовий генератор, комутатор полярності імпульсів з вхідним пристроєм, що має два входи-виходи, і виконаний з можливістю працювати щонайменше у двох діапазонах вимірювання і формувати імпульси різних частот. Блок живлення містить компаратор напруги живлення, джерело опорної напруги, індикатор включення живлення. Діагностичний апарат Ольги Миргородської "ДАОМИР" оснований на принципі доннанівської рівноваги на всіх клітинних мембранах, тобто на балансі вхідних іонних струмів, він визначає повний (інтегральний) імпеданс БАТ, і на підставі отриманих даних визначає стан БАТ, а отже, ступінь активності патології, включаючи приховані її форми. Вимірювання повного імпедансу підвищує точність вимірювань, при цьому декремент вихідних струмів свідчить про застійний процес в досліджуваній ділянці тіла або біологічно активній меридіальній точці. 2 UA 109511 U 5 10 15 20 25 30 35 40 45 50 55 60 У роботі пристрою використовуються будь-які з 24 репрезентативних біологічно активних точок (БАТ), які відповідають класичним точкам голковколювання, так званим точкамиджерелами (юань) 12-ти парних меридіанів, розташованих з лівого і правого боків тіла, що дають можливість отримання діагностичної інформації про основні функціональні системи організму і порушенні внутрішньоклітинного балансу в його органах. Таким чином, точки-джерела несуть діагностичну інформацію про енергетичні процеси регуляції функції органів і систем, що представляють відповідні меридіани, і є своєрідними посередниками між зовнішнім світом і внутрішнім середовищем. Вони складають систему прямої і зворотної аферентації організму, по якій сигнали поразки вісцеральних систем виносяться в певні, спроектовані на зовнішній поверхні тіла точки і зони. За величиною зміни електричних параметрів БАТ (сила електричного струму прямо пропорційна електрошкірній провідності), можна судити про локалізацію і ступінь патологічного процесу, а також про його динаміку при розвитку хвороби, а також в ході лікування. Зміни в БАТ можуть проявлятися раніше, ніж явні клінічні ознаки захворювання, тобто можливе виявлення продромальних станів. На кресленні представлено функціональну схему діагностичного апарата Ольги Миргородської "ДАОМИР". Діагностичний апарат Ольги Миргородської "ДАОМИР" (фіг. 1) складається з: - блока управління, що містить тактовий генератор 1, сполучений через комутатор полярності імпульсів 2 з вхідним пристроєм 3, що має два входи-виходи, і з першим формувачем імпульсів запису 4 та другим формувачем імпульсів запису 5; - блока вимірювання, що містить узгоджувальний підсилювач 6, сполучений з вхідним пристроєм 3 і першим аналоговим запам'ятовуючим пристроєм 7 та другим аналоговим запам'ятовуючим пристроєм 8, які у свою чергу сполучені з першим компаратором позитивної полярності 9, другим компаратором позитивної полярності 10, першим компаратором негативної полярності 11, другим компаратором негативної полярності 12; - блок обробки інформації містить схему логіки 13, з'єднаний з компараторами блока вимірювання, і дешифратором 14, сполучений з блоком живлення, який містить компаратор напруги живлення 15, джерело опорної напруги 16 і індикатор включення живлення 17. Дешифратор 14 з'єднаний з блоком індикації 18, що містить світлодіодний індикатор, який має три кольори лампочок: зелений, жовтий, фіолетовий. Діагностичний апарат Ольги Миргородської "ДАОМИР" працює таким чином. Показання знімаються з точок, які є проекцією на шкіру 12 меридіанів: 6 точок на руках і 6 точок на ногах, спочатку з лівої сторони, потім з правої. Робота приладу ґрунтується на принципі Доннановскої рівноваги на усіх клітинних мембранах органу по меридіану виходу на БАТ, тобто на балансі іонних струмів, що входять і виходять, у біологічно активній точці (БАТ) відповідного органу або системи. Сформовані тактовим генератором 1 імпульси заданої частоти для синхронізації процесів в пристрої Ольги Миргородської "ДАОМИР" через комутатор полярності імпульсів 2, формувачі імпульсів запису 4, 5 подаються в аналогові запам'ятовуючі пристрої 7, 8, на які також подаються вхідні сигнали з вхідного пристрою через підсилювач 6. Імпульсні сигнали різної полярності порівнюються відповідним компаратором 9, 10, 11, 12. Інформація від компараторів блоку вимірювання надходить в блок обробки інформації і схему логіки 13, дешифратор 14, сполучений з блоком живлення, який містить компаратор напруги живлення 15 і джерело опорної напруги 16, про робочий режим яких свідчить індикатор включення живлення 17. Дешифратор 14 передає оброблену інформацію на блок індикації 18, що містить світлодіодний індикатор, з різнокольоровими лампочками, що мають зелений, жовтий, фіолетовий колір. Діагноз полягає у встановленні відносного дисбалансу енергії в меридіані. Зелений колір свідчить про відсутність патологічних проявів в органі чи системі організму, жовтий колір при розбалансі до 5 мікроампер свідчить про наявність деяких змін у функціонуванні органу чи системи. Розбаланс електричних параметрів на БАТ більше 5 мікроампер в апараті Ольги Миргородської "ДАОМИР" включає фіолетовий колір, що означає сильний прояв ознак патологічного процесу в органі чи системі організму. Використання пристрою Ольги Миргородської "ДАОМИР" характеризує основні зміни в енергетичних процесах регуляції функції органів і систем організму (гомеостаз), дозволяє оцінити енергетичні процеси метаболізму, стан психоемоційної сфери, виявити порушення функції вегетативної нервової системи (вегетативні дисфункції), встановити наявність ознак 3 UA 109511 U 5 окремих видів патологічних процесів (якщо такі досить виражені) і зміни які, у ряді випадків, значно випереджають органічні (морфо структурні) зміни організму. Пристрій Ольги Миргородської "ДАОМИР" може бути успішно застосований при масових профілактичних оглядах внаслідок швидкості і дешевизни його реалізації, при цьому виключається інструментальний (у тому числі - травмуючий) вплив на будь-який орган або систему організму, і може служити додатковим критерієм оцінки ефективності проведених лікувальних заходів. Використовуючи даний пристрій, можна отримувати інформацію про індивідуальну фізіологічну "норму здоров'я" обстежуваного і про стан його систем організму на момент обстеження. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 1. Діагностичний апарат, що містить блок управління, блок вимірювання, з'єднаний з блоком живлення та з активним і індиферентним електродами, блок обробки інформації, а також індикатор включення живлення, який відрізняється тим, що додатково містить блок індикації, виконаний у вигляді багаторівневої динамічної системи світлової індикації і включає щонайменше два світлодіодних індикатори, при цьому кожний вхід блока індикації з'єднаний з відповідним виходом блока обробки інформації для візуального оперативного виконання діагностичної функції, що відповідає стану організму по візуально розрізняльній характеристиці світлового показника репрезентативної біологічно активної точки для адресної експресдіагностики патології окремих органів та онкологічних захворювань на ранніх стадіях розвитку. 2. Діагностичний апарат за п. 1, який відрізняється тим, що блок індикації включає три світлодіодні індикатори з різним колірним забарвленням, при цьому світлодіодний індикатор зеленого кольору виконаний з можливістю визначення нормального показника стану здоров'я, світлодіодний індикатор жовтого кольору виконаний з можливістю фіксувати розбаланс іонних струмів, що не перевищує 5 мкА, і ідентифікувати ознаки порушення стану організму, а світлодіодний індикатор фіолетового кольору виконаний з можливістю фіксувати розбаланс іонних струмів, що перевищує 5 мкА, і ідентифікувати значні порушення стану організму. 3. Діагностичний апарат за п. 2, який відрізняється тим, що світлодіодний індикатор фіолетового кольору виконаний з можливістю здійснювати експрес-діагностику онкологічних захворювань організму на ранніх стадіях розвитку та ідентифікувати ступінь поширення метастаз. 4. Діагностичний апарат за п. 1, який відрізняється тим, що блок вимірювання включає узгоджувальний підсилювач, входом підключений до активного електрода, а виходом - до входів відповідних аналогових запам'ятовуючих пристроїв і компараторів відповідної полярності, кожен з яких сполучений послідовно із схемою логіки та дешифратором блока обробки інформації, який сполучений з блоком живлення, що містить компаратор напруги живлення, джерело опорної напруги. 5. Діагностичний апарат за будь-яким з пп. 1-4, який відрізняється тим, що блок управління містить тактовий генератор, комутатор полярності імпульсів з вхідним пристроєм, що має два входи-виходи, і виконаний з можливістю працювати щонайменше у двох діапазонах вимірювання і формувати імпульси різних частот. 6. Діагностичний апарат за будь-яким з пп. 1-5, який відрізняється тим, що блок живлення містить компаратор напруги живлення, джерело опорної напруги, індикатор включення живлення. 4 UA 109511 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
