Діагностичний пристрій

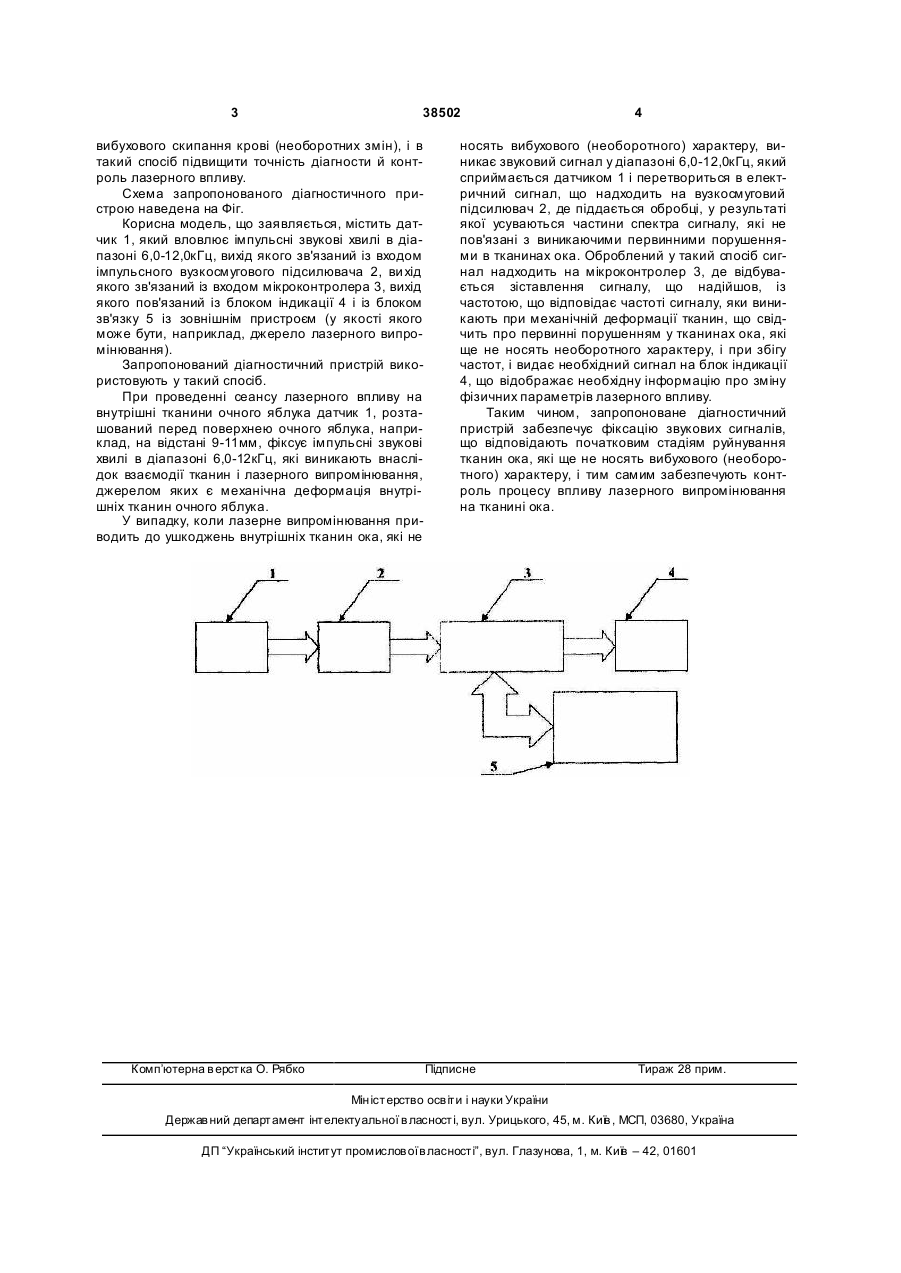

Діагностичний пристрій, що містить акустичний датчик, вихід якого зв'язаний із входом підсилювача, й блок індикації, пов'язаний з виходом підсилювача, який відрізняється тим, що як акустичний датчик він містить акустичний датчик, що фіксує імпульсний звуковий сигнал у діапазоні 6,012,0кГц, і додатково містить мікроконтролер, причому блок індикації пов'язаний з виходом підсилювача через мікроконтролер. (19) (21) u200810048 (22) 04.08.2008 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) КЛЮЄВ ГЕОРГІЙ ОЛЕГОВИЧ, UA, ПРИВАЛОВ ОЛЕКСАНДР ПЕТРОВИЧ, U A (73) КЛЮЄВ ГЕОРГІЙ ОЛЕГОВИЧ, UA, ПРИВАЛОВ ОЛЕКСАНДР ПЕТРОВИЧ, U A 3 38502 вибухового скипання крові (необоротних змін), і в такий спосіб підвищити точність діагности й контроль лазерного впливу. Схема запропонованого діагностичного пристрою наведена на Фіг. Корисна модель, що заявляється, містить датчик 1, який вловлює імпульсні звукові хвилі в діапазоні 6,0-12,0кГц, вихід якого зв'язаний із входом імпульсного вузкосмугового підсилювача 2, ви хід якого зв'язаний із входом мікроконтролера 3, вихід якого пов'язаний із блоком індикації 4 і із блоком зв'язку 5 із зовнішнім пристроєм (у якості якого може бути, наприклад, джерело лазерного випромінювання). Запропонований діагностичний пристрій використовують у такий спосіб. При проведенні сеансу лазерного впливу на внутрішні тканини очного яблука датчик 1, розташований перед поверхнею очного яблука, наприклад, на відстані 9-11мм, фіксує імпульсні звукові хвилі в діапазоні 6,0-12кГц, які виникають внаслідок взаємодії тканин і лазерного випромінювання, джерелом яких є механічна деформація внутрішніх тканин очного яблука. У випадку, коли лазерне випромінювання приводить до ушкоджень внутрішніх тканин ока, які не Комп’ютерна в ерстка О. Рябко 4 носять вибухового (необоротного) характеру, виникає звуковий сигнал у діапазоні 6,0-12,0кГц, який сприймається датчиком 1 і перетвориться в електричний сигнал, що надходить на вузкосмуговий підсилювач 2, де піддається обробці, у результаті якої усуваються частини спектра сигналу, які не пов'язані з виникаючими первинними порушеннями в тканинах ока. Оброблений у такий спосіб сигнал надходить на мікроконтролер 3, де відбувається зіставлення сигналу, що надійшов, із частотою, що відповідає частоті сигналу, яки виникають при механічній деформації тканин, що свідчить про первинні порушенням у тканинах ока, які ще не носять необоротного характеру, і при збігу частот, і видає необхідний сигнал на блок індикації 4, що відображає необхідну інформацію про зміну фізичних параметрів лазерного впливу. Таким чином, запропоноване діагностичний пристрій забезпечує фіксацію звукових сигналів, що відповідають початковим стадіям руйнування тканин ока, які ще не носять вибухового (необоротного) характеру, і тим самим забезпечують контроль процесу впливу лазерного випромінювання на тканині ока. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
