Декоративний світлодіодний світильник

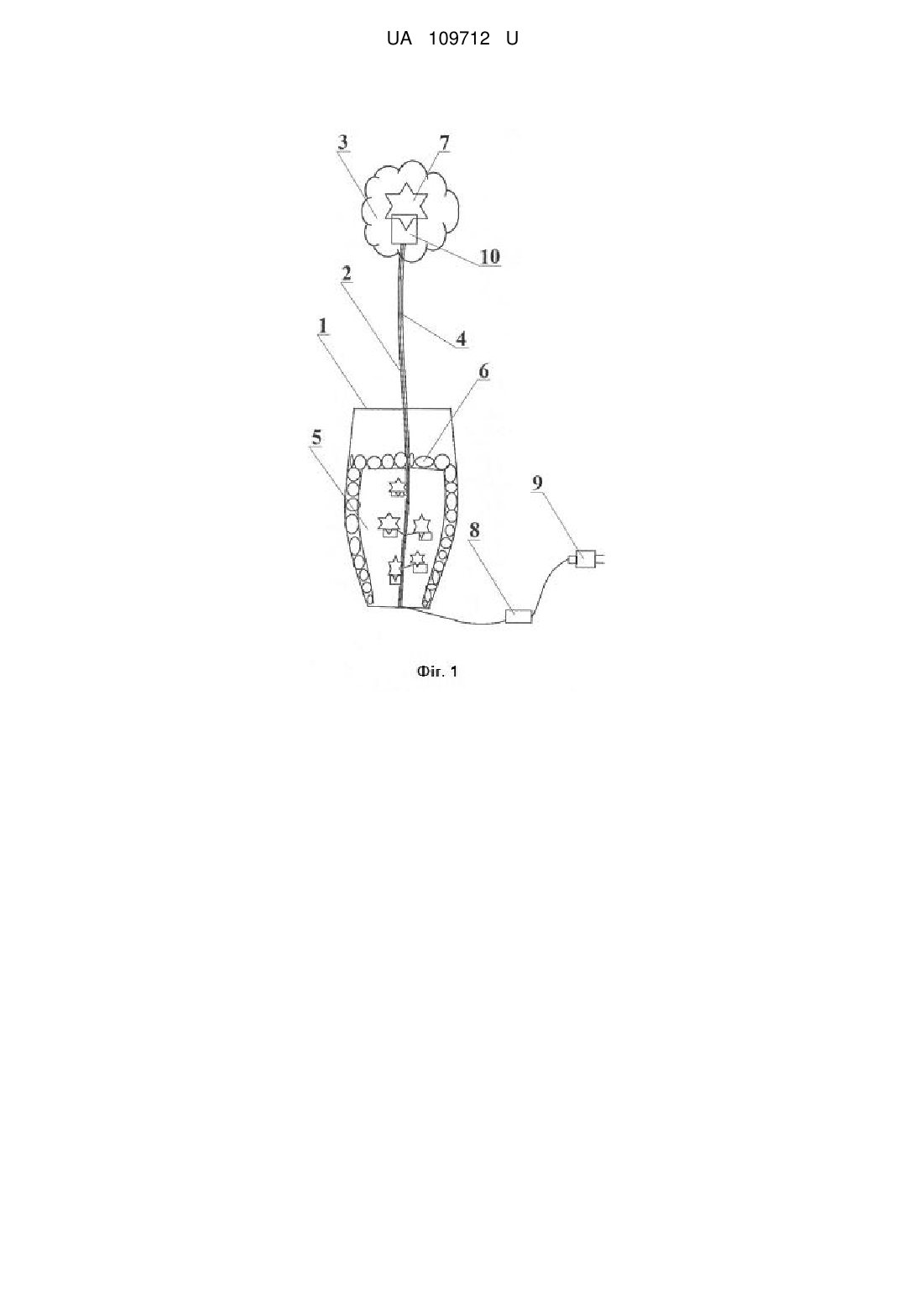

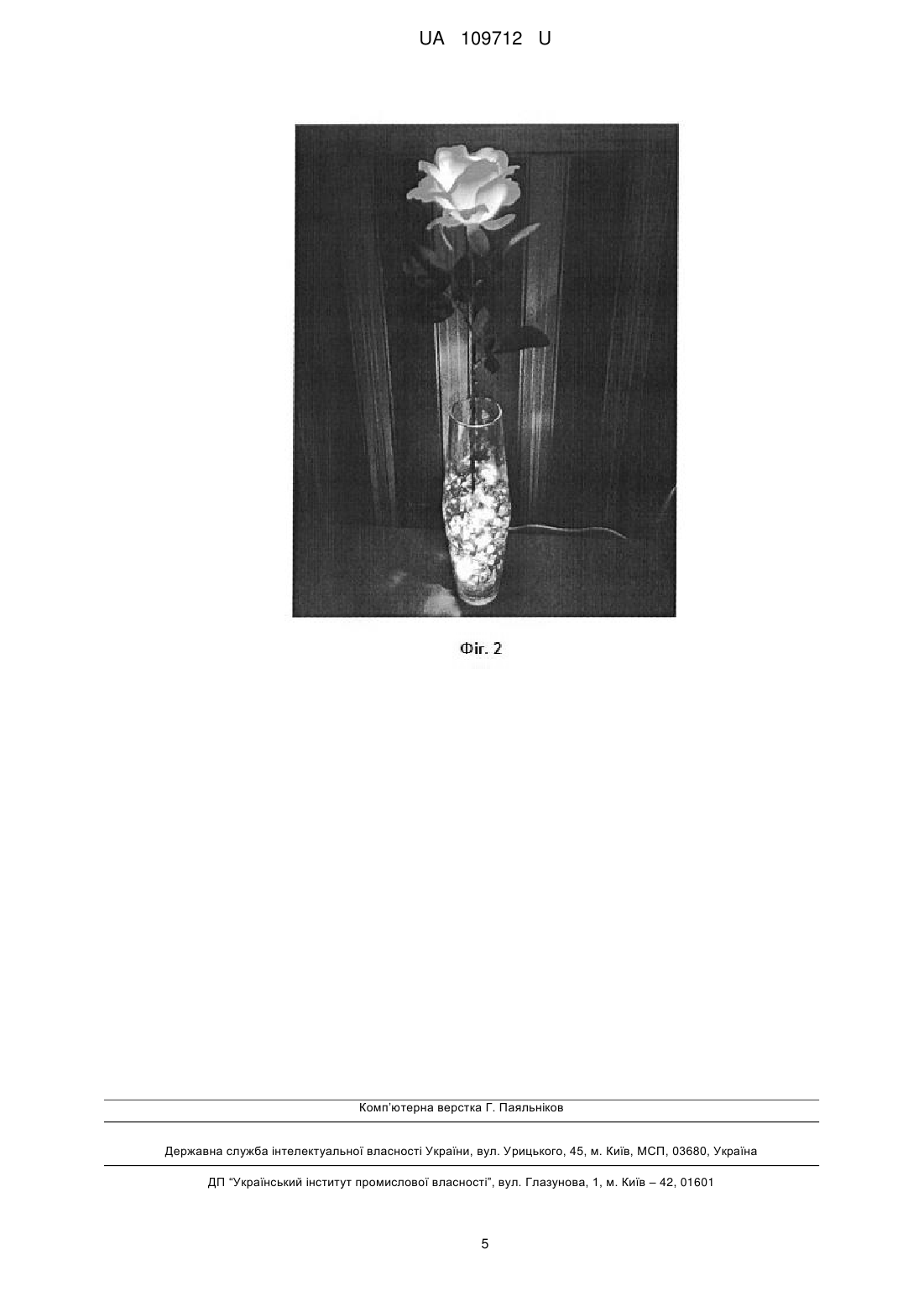

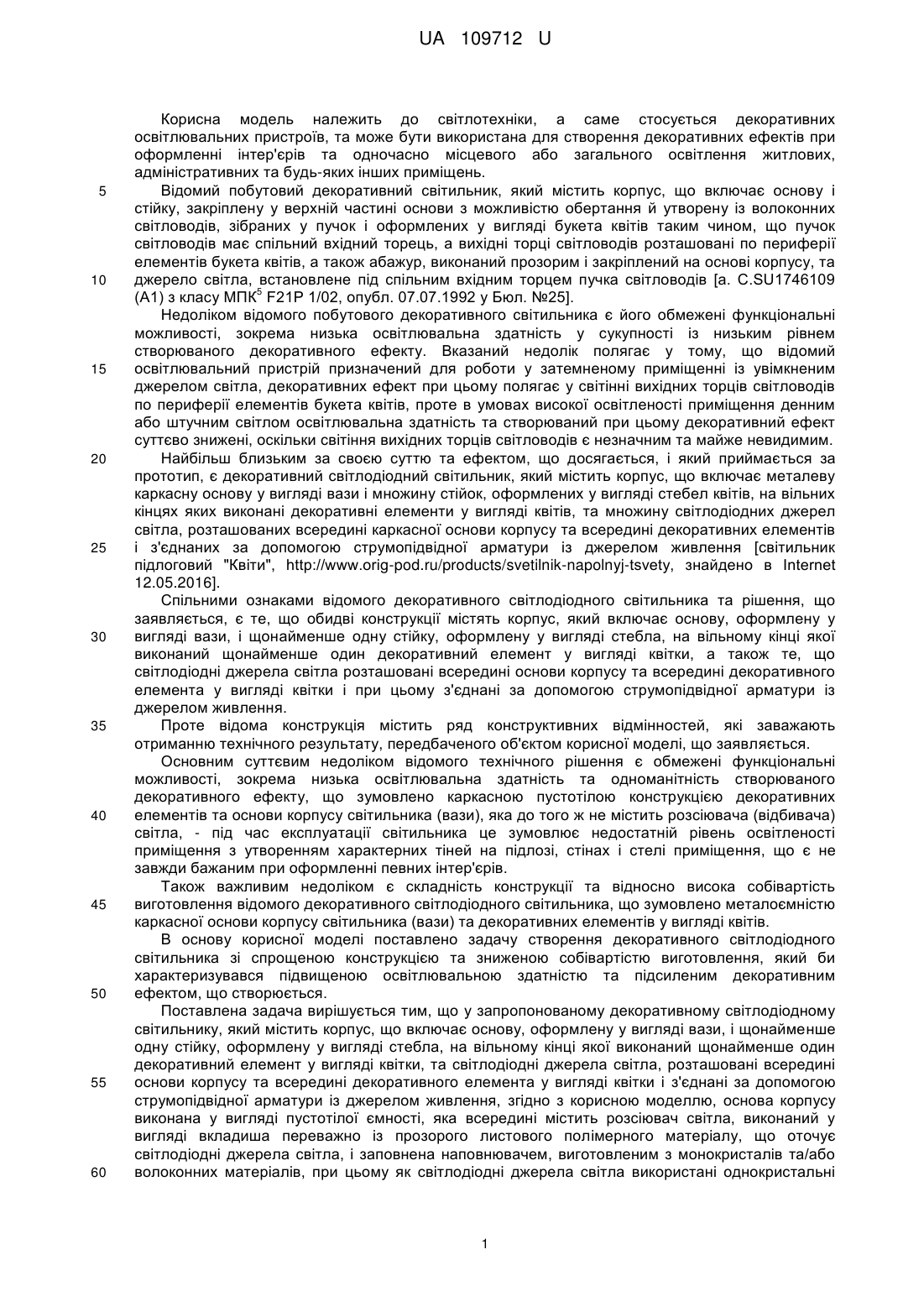

Реферат: Декоративний світлодіодний світильник містить корпус, який включає основу, оформлену у вигляді вази, і щонайменше одну стійку, оформлену у вигляді стебла, на вільному кінці якої виконаний щонайменше один декоративний елемент у вигляді квітки та світлодіодні джерела світла, розташовані всередині основи корпусу та всередині декоративного елемента у вигляді квітки і з'єднані за допомогою струмопідвідної арматури із джерелом живлення. Основа корпусу виконана у вигляді пустотілої ємності, яка всередині містить розсіювач світла, виконаний у вигляді вкладиша переважно із прозорого листового полімерного матеріалу, що оточує світлодіодні джерела світла, і заповнена наповнювачем, виготовленим з монокристалів та/або волоконних матеріалів. Як світлодіодні джерела світла використані однокристальні світлодіоди, з'єднані із резисторами, та/або багатокристальні світлодіоди, з'єднані із блоками живлення. UA 109712 U (12) UA 109712 U UA 109712 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до світлотехніки, а саме стосується декоративних освітлювальних пристроїв, та може бути використана для створення декоративних ефектів при оформленні інтер'єрів та одночасно місцевого або загального освітлення житлових, адміністративних та будь-яких інших приміщень. Відомий побутовий декоративний світильник, який містить корпус, що включає основу і стійку, закріплену у верхній частині основи з можливістю обертання й утворену із волоконних світловодів, зібраних у пучок і оформлених у вигляді букета квітів таким чином, що пучок світловодів має спільний вхідний торець, а вихідні торці світловодів розташовані по периферії елементів букета квітів, а також абажур, виконаний прозорим і закріплений на основі корпусу, та джерело світла, встановлене під спільним вхідним торцем пучка світловодів [a. C.SU1746109 5 (А1) з класу МПК F21P 1/02, опубл. 07.07.1992 у Бюл. №25]. Недоліком відомого побутового декоративного світильника є його обмежені функціональні можливості, зокрема низька освітлювальна здатність у сукупності із низьким рівнем створюваного декоративного ефекту. Вказаний недолік полягає у тому, що відомий освітлювальний пристрій призначений для роботи у затемненому приміщенні із увімкненим джерелом світла, декоративних ефект при цьому полягає у світінні вихідних торців світловодів по периферії елементів букета квітів, проте в умовах високої освітленості приміщення денним або штучним світлом освітлювальна здатність та створюваний при цьому декоративний ефект суттєво знижені, оскільки світіння вихідних торців світловодів є незначним та майже невидимим. Найбільш близьким за своєю суттю та ефектом, що досягається, і який приймається за прототип, є декоративний світлодіодний світильник, який містить корпус, що включає металеву каркасну основу у вигляді вази і множину стійок, оформлених у вигляді стебел квітів, на вільних кінцях яких виконані декоративні елементи у вигляді квітів, та множину світлодіодних джерел світла, розташованих всередині каркасної основи корпусу та всередині декоративних елементів і з'єднаних за допомогою струмопідвідної арматури із джерелом живлення [світильник підлоговий "Квіти", http://www.orig-pod.ru/products/svetilnik-napolnyj-tsvety, знайдено в Internet 12.05.2016]. Спільними ознаками відомого декоративного світлодіодного світильника та рішення, що заявляється, є те, що обидві конструкції містять корпус, який включає основу, оформлену у вигляді вази, і щонайменше одну стійку, оформлену у вигляді стебла, на вільному кінці якої виконаний щонайменше один декоративний елемент у вигляді квітки, а також те, що світлодіодні джерела світла розташовані всередині основи корпусу та всередині декоративного елемента у вигляді квітки і при цьому з'єднані за допомогою струмопідвідної арматури із джерелом живлення. Проте відома конструкція містить ряд конструктивних відмінностей, які заважають отриманню технічного результату, передбаченого об'єктом корисної моделі, що заявляється. Основним суттєвим недоліком відомого технічного рішення є обмежені функціональні можливості, зокрема низька освітлювальна здатність та одноманітність створюваного декоративного ефекту, що зумовлено каркасною пустотілою конструкцією декоративних елементів та основи корпусу світильника (вази), яка до того ж не містить розсіювача (відбивача) світла, - під час експлуатації світильника це зумовлює недостатній рівень освітленості приміщення з утворенням характерних тіней на підлозі, стінах і стелі приміщення, що є не завжди бажаним при оформленні певних інтер'єрів. Також важливим недоліком є складність конструкції та відносно висока собівартість виготовлення відомого декоративного світлодіодного світильника, що зумовлено металоємністю каркасної основи корпусу світильника (вази) та декоративних елементів у вигляді квітів. В основу корисної моделі поставлено задачу створення декоративного світлодіодного світильника зі спрощеною конструкцією та зниженою собівартістю виготовлення, який би характеризувався підвищеною освітлювальною здатністю та підсиленим декоративним ефектом, що створюється. Поставлена задача вирішується тим, що у запропонованому декоративному світлодіодному світильнику, який містить корпус, що включає основу, оформлену у вигляді вази, і щонайменше одну стійку, оформлену у вигляді стебла, на вільному кінці якої виконаний щонайменше один декоративний елемент у вигляді квітки, та світлодіодні джерела світла, розташовані всередині основи корпусу та всередині декоративного елемента у вигляді квітки і з'єднані за допомогою струмопідвідної арматури із джерелом живлення, згідно з корисною моделлю, основа корпусу виконана у вигляді пустотілої ємності, яка всередині містить розсіювач світла, виконаний у вигляді вкладиша переважно із прозорого листового полімерного матеріалу, що оточує світлодіодні джерела світла, і заповнена наповнювачем, виготовленим з монокристалів та/або волоконних матеріалів, при цьому як світлодіодні джерела світла використані однокристальні 1 UA 109712 U 5 10 15 20 25 30 35 40 45 50 55 60 світлодіоди, з'єднані із резисторами, та/або багатокристальні світлодіоди, з'єднані із блоками живлення. Крім того, у одному із можливих варіантів реалізації корисної моделі, згідно з корисною моделлю, основа корпусу може бути виконана світлопроникною, наприклад зі скла, пластику та ін. У іншому можливому варіанті реалізації корисної моделі, згідно з корисною моделлю, основа корпусу може бути виконана не проникною для світла, наприклад із кераміки, деревини та ін. Також, згідно з корисною моделлю, основа корпусу може додатково містити декоративні оздоблювальні елементи із натуральних та/або штучних матеріалів. Також, згідно з корисною моделлю, декоративний елемент у вигляді квітки може бути виготовлений із щонайменше одного матеріалу, обраного з групи матеріалів, що включає тканину, латекс, спінений латекс, тканину, просочену латексом, скло, пластик, склопластик. Також, згідно з корисною моделлю, у одному із можливих варіантів реалізації корисної моделі стійка корпусу може бути виконана пустотілою з можливістю розташування у її порожнині електричного кабелю. У іншому можливому варіанті реалізації корисної моделі, згідно пропозиції, стійка корпусу може бути виконана суцільною з можливістю приєднання електричного кабелю до її зовнішньої поверхні. При цьому, згідно з корисною моделлю, електричний кабель може бути приєднаний до зовнішньої поверхні стійки корпусу за допомогою флористичної тейп-стрічки. Перераховані ознаки запропонованого технічного рішення є суттєвими ознаками корисної моделі, що заявляється, а їх сукупність забезпечує досягнення очікуваного технічного результату, який полягає у підвищенні освітлювальної здатності та підсиленні створюваного декоративного ефекту при одночасному спрощенні конструкції та зниженні собівартості декоративного світлодіодного світильника. Цим забезпечуються високі функціональні характеристики даного пристрою, що у свою чергу сприяє суттєвому покращенню його споживчих властивостей. Причинно-наслідковий зв'язок суттєвих ознак запропонованого рішення з технічним результатом, що досягається, полягає в наступному. Завдяки тому, що у запропонованій конструкції декоративного світлодіодного світильника основа корпусу виконана у вигляді пустотілої ємності, яка всередині містить розсіювач світла, виконаний у вигляді вкладиша переважно із прозорого листового полімерного матеріалу, що оточує світлодіодні джерела світла, забезпечується розсіювання (відбивання) світла, що сприяє суттєвому підвищенню освітлювальної здатності світильника. Як вкладиш-розсіювач світла може бути використана, наприклад, прозора обгорткова плівка для букетів квітів, обгорнута у декілька шарів навколо світлодіодних джерел світла, розташованих всередині пустотілої ємності (вази), залежно від об'єму останньої, що сприяє суттєвому зниженню собівартості виготовлення світильника. Завдяки тому, що основа корпусу запропонованого декоративного світлодіодного світильника заповнена наповнювачем, виготовленим з монокристалів та/або волоконних матеріалів, досягається підсилення створюваного декоративного ефекту за рахунок багатократного відбивання та переломлення світла у монокристалах, наприклад, ерклезу або ж проходження світла крізь масив волокнистого матеріалу: наприклад, натурального або штучного сизалю. Завдяки тому, що як світлодіодні джерела світла використані однокристальні світлодіоди, з'єднані із резисторами, та/або багатокристальні світлодіоди, наприклад 4-кристальні, з'єднані із блоками живлення (трансформаторами), забезпечується можливість створювати необхідний рівень освітленості приміщення, в якому експлуатується світильник, з урахуванням габаритних розмірів і форм окремих елементів його конструкції, зокрема основи (вази) та щонайменше одного декоративного елемента квітки, в яких безпосередньо розташовані світлодіодні джерела світла. В цілому це сприяє високій функціональності пристрою та досягненню поставлених задач дизайну інтер'єру. У різних можливих варіантах реалізації корисної моделі основа корпусу може бути виконана світлопроникною, наприклад зі скла, пластику тощо або непроникною для світла, наприклад із кераміки, деревини тощо, що сприяє посиленню декоративного ефекту, який створюється. Цьому також додатково сприяє забезпечена можливість уведення до складу конструкції основи корпусу декоративних оздоблювальних елементів, виготовлених із натуральних або штучних матеріалів (каміння, мушлі, бісер тощо). Таким чином досягається зниження металоємності, а також суттєве спрощення конструкції пристрою в цілому, що позитивно впливає на собівартість виробу. 2 UA 109712 U 5 10 15 20 25 30 35 40 45 50 Завдяки тому, що декоративний елемент у вигляді квітки може бути виготовлений із щонайменше одного матеріалу, обраного з групи матеріалів, яка включає тканину, латекс, спінений латекс, тканину, просочену латексом, скло, пластик, склопластик, досягається більш високий рівень реалістичності та естетичності зовнішнього вигляду вказаного декоративного елемента, порівняно із металевою каркасною конструкцією декоративного елемента у вигляді квітки у прототипі, що в цілому сприяє підвищенню споживчих властивостей пристрою. Завдяки тому, що у різних можливих варіантах реалізації корисної моделі стійка корпусу може бути виконана як пустотілою з можливістю розташування у її порожнині електричного кабелю, так і суцільною з можливістю приєднання електричного кабелю до її зовнішньої поверхні, наприклад за допомогою флористичної тейп-стрічки, забезпечується гармонійний дизайн пристрою - декоративний світильник має вигляд вази із квіткою. Кількість стійок та, відповідно, декоративних елементів у вигляді квіток на їх вільних кінцях у запропонованому технічному рішенні не обмежена, тому очевидно, декоративний світильник може також мати вигляд вази із букетом квітів. Суть корисної моделі розкривається в описі, який наведено нижче як необмежувальний приклад, з посиланням на ілюстративний матеріал, на якому зображено: на фіг 1 - схематичне зображення запропонованого декоративного світлодіодного світильника; на фіг 2 - загальний вигляд запропонованого декоративного світлодіодного світильника у робочому стані. Запропонований декоративний світло діодний світильник (фіг. 1) включає корпус, що містить основу 1, оформлену у вигляді вази, і щонайменше одну стійку 2, оформлену у вигляді стебла, на вільному кінці якої виконаний декоративний елемент 3 у вигляді квітки. Основа 1 корпусу виконана світлопроникною, наприклад зі скла. Стійка 2 корпусу виконана пустотілою з можливістю розташування у її порожнині електричного кабелю 4. Декоративний елемент квітки 3 виготовлений, наприклад, із тканини, просоченої латексом. При цьому основа 1 виконана у вигляді пустотілої ємності (вази), яка всередині містить розсіювач світла 5. Розсіювач світла 5 виконаний у вигляді вкладиша переважно із прозорого листового полімерного матеріалу, наприклад із полімерної обгорткової плівки для букетів квітів. Основа 1 також заповнена наповнювачем 6. Як наповнювач використані монокристали, зокрема ерклез. Світлодіодні джерела світла 7 розташовані всередині основи 1 та всередині декоративного елемента 3 і при цьому з'єднані за допомогою струмопідвідної арматури (електричного кабелю 4 із 2-3-режимним вимикачем 8) із джерелом живлення 9, наприклад із блоком живлення 5-12 V від електричної мережі. Як світлодіодні джерела світла 7 використані, наприклад, однокристальні світлодіоди 2-3,2 V, з'єднані із резисторами 10 на 110-150 Ом. Запропонований декоративний світлодіодний світильник працює наступним чином. В результаті вмикання пристрою загоряються світлодіоди всередині основи 1 та декоративного елемента 3, завдяки чому створюється декоративний ефект світіння вази і квітки (фіг. 2). Запропонований декоративний світлодіодний світильник експлуатують як у затемненому приміщенні з увімкненими джерелами світла 7 (для місцевого освітлення приміщення, як нічник тощо), так і при високому рівневі загального освітлення приміщення (для прикрашання інтер'єру за рахунок створення необхідного декоративного ефекту світіння). При вимкнених джерелах світла 7 пристрій також використовують як елемент декору приміщення: світильник при цьому виглядає просто як квітка у вазі. Заявлене технічне рішення перевірене на практиці. Запропонований декоративний світлодіодний світильник не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у сфері світлотехніки, при цьому може бути реалізований промисловим способом в умовах серійного виробництва, отже відповідає вимогам критерію "промислова придатність". Разом із тим, у відомих джерелах патентної та іншої науково-технічної інформації не виявлено конструкцій і зразків декоративних освітлювальних пристроїв із вказаною в пропозиції сукупністю суттєвих ознак, що задовольняє вимоги критерію "новизна". Таким чином, запропоноване технічне рішення вважається таким, що може отримати правову охорону. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Декоративний світлодіодний світильник, що містить корпус, який включає основу, оформлену у вигляді вази, і щонайменше одну стійку, оформлену у вигляді стебла, на вільному кінці якої виконаний щонайменше один декоративний елемент у вигляді квітки та світлодіодні джерела світла, розташовані всередині основи корпусу та всередині декоративного елемента у вигляді квітки і з'єднані за допомогою струмопідвідної арматури із джерелом живлення, який відрізняється тим, що основа корпусу виконана у вигляді пустотілої ємності, яка всередині 3 UA 109712 U 5 10 15 20 містить розсіювач світла, виконаний у вигляді вкладиша переважно із прозорого листового полімерного матеріалу, що оточує світлодіодні джерела світла, і заповнена наповнювачем, виготовленим з монокристалів та/або волоконних матеріалів, при цьому як світлодіодні джерела світла використані однокристальні світлодіоди, з'єднані із резисторами, та/або багатокристальні світлодіоди, з'єднані із блоками живлення. 2. Декоративний світлодіодний світильник за п. 1, який відрізняється тим, що основа корпусу виконана світлопроникною, наприклад зі скла, пластику. 3. Декоративний світлодіодний світильник за п. 1, який відрізняється тим, що основа корпусу виконана непроникною для світла, наприклад із кераміки, деревини. 4. Декоративний світлодіодний світильник за п. 1, який відрізняється тим, що основа корпусу додатково містить декоративні оздоблювальні елементи із натуральних та/або штучних матеріалів. 5. Декоративний світлодіодний світильник за п. 1, який відрізняється тим, що декоративний елемент у вигляді квітки виготовлений із щонайменше одного матеріалу, вибраного з групи матеріалів, що включає тканину, латекс, спінений латекс, тканину, просочену латексом, скло, пластик, склопластик. 6. Декоративний світлодіодний світильник за п. 1, який відрізняється тим, що стійка корпусу виконана пустотілою з можливістю розташування у її порожнині електричного кабелю. 7. Декоративний світлодіодний світильник за п. 1, який відрізняється тим, що стійка корпусу виконана суцільною з можливістю приєднання електричного кабелю до її зовнішньої поверхні. 8. Декоративний світлодіодний світильник за п. 7, який відрізняється тим, що електричний кабель приєднаний до зовнішньої поверхні стійки корпусу за допомогою флористичної тейпстрічки. 4 UA 109712 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
