Світильник світлодіодний

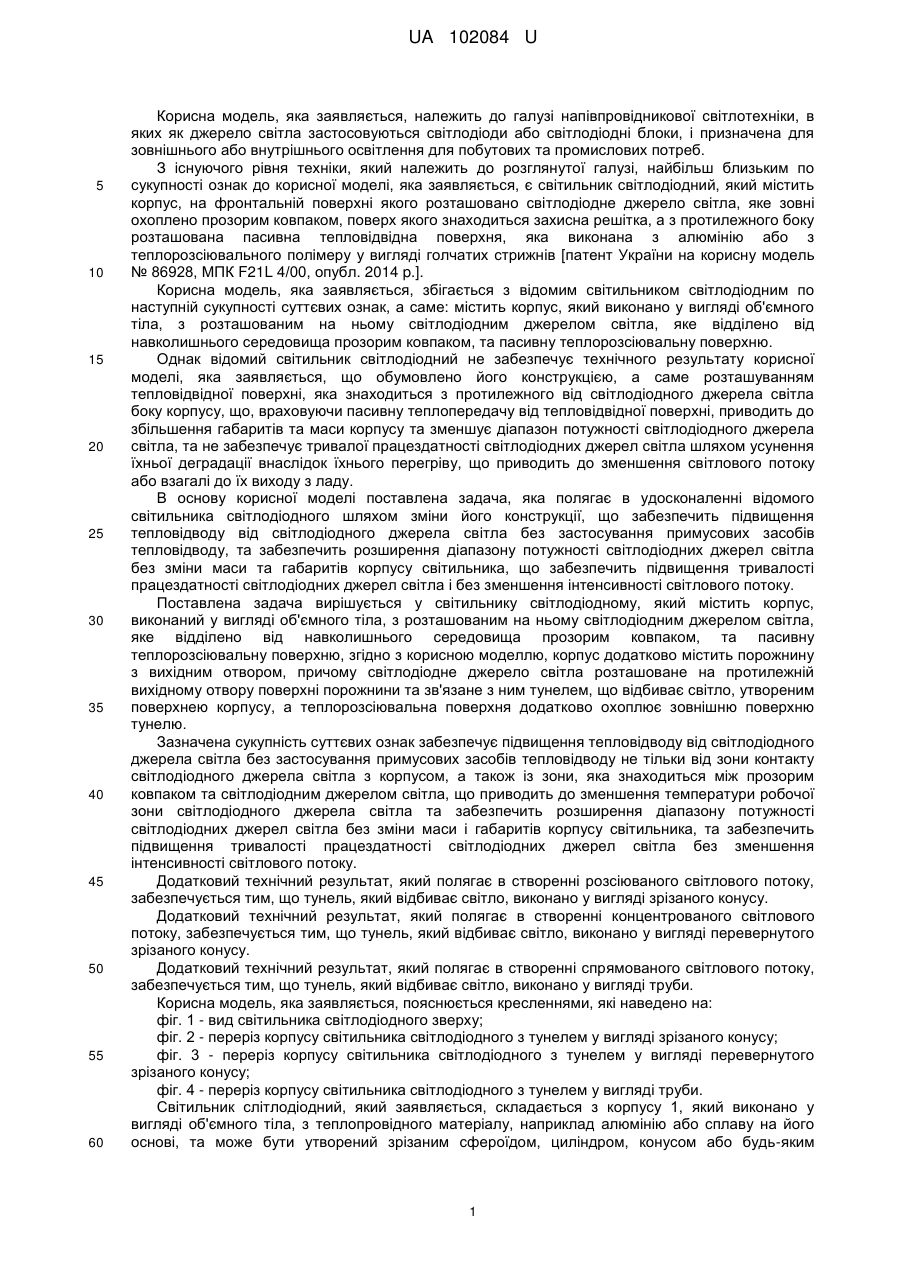

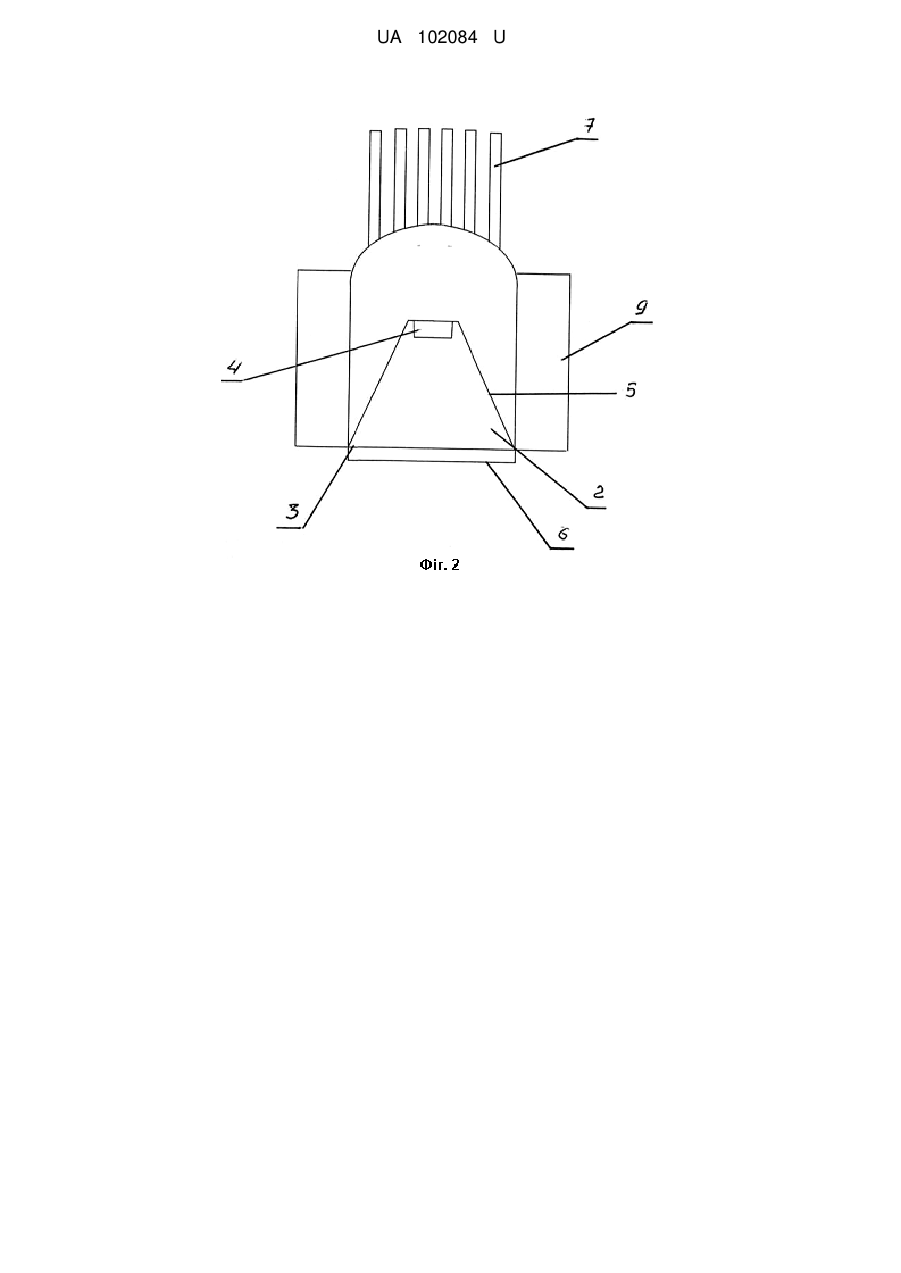

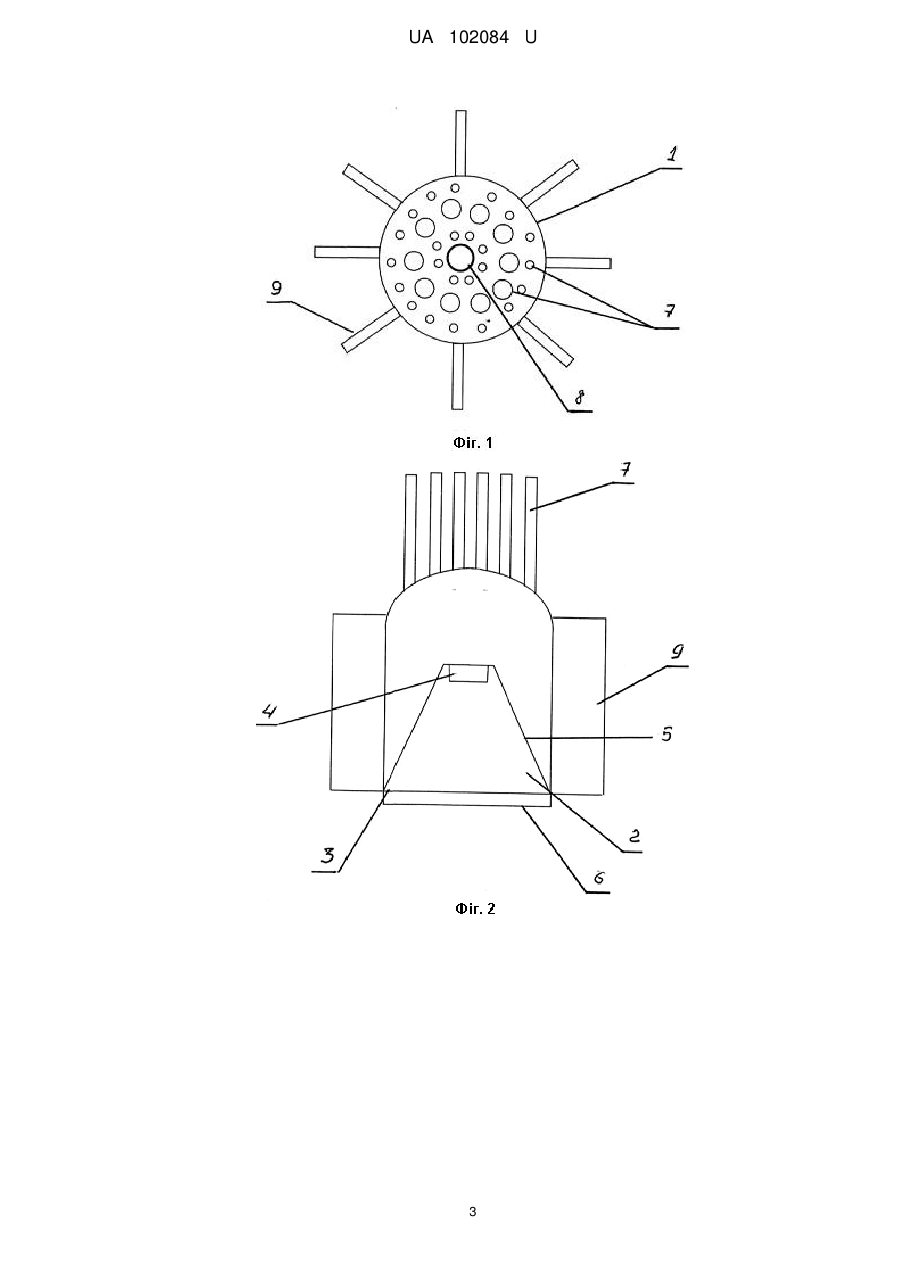

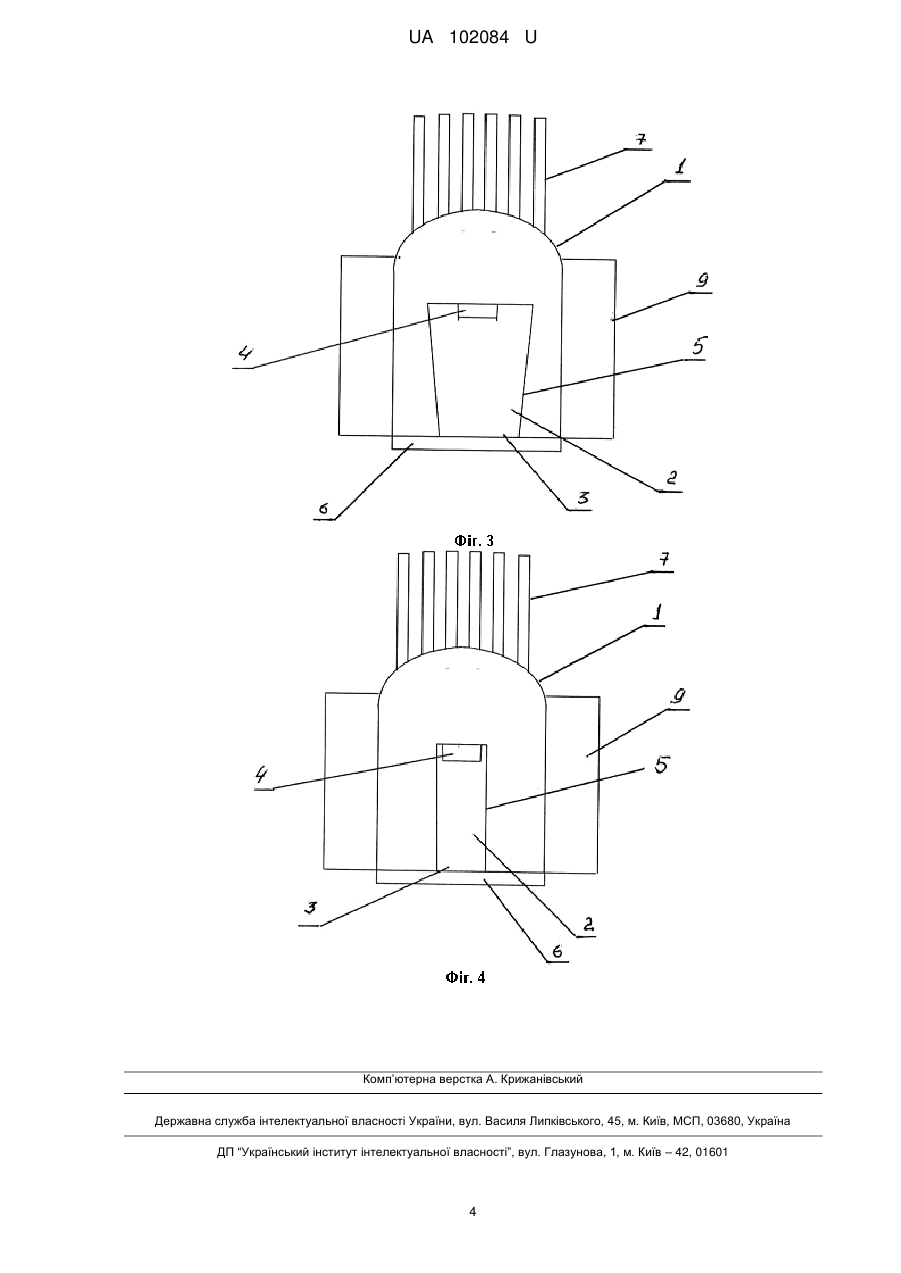

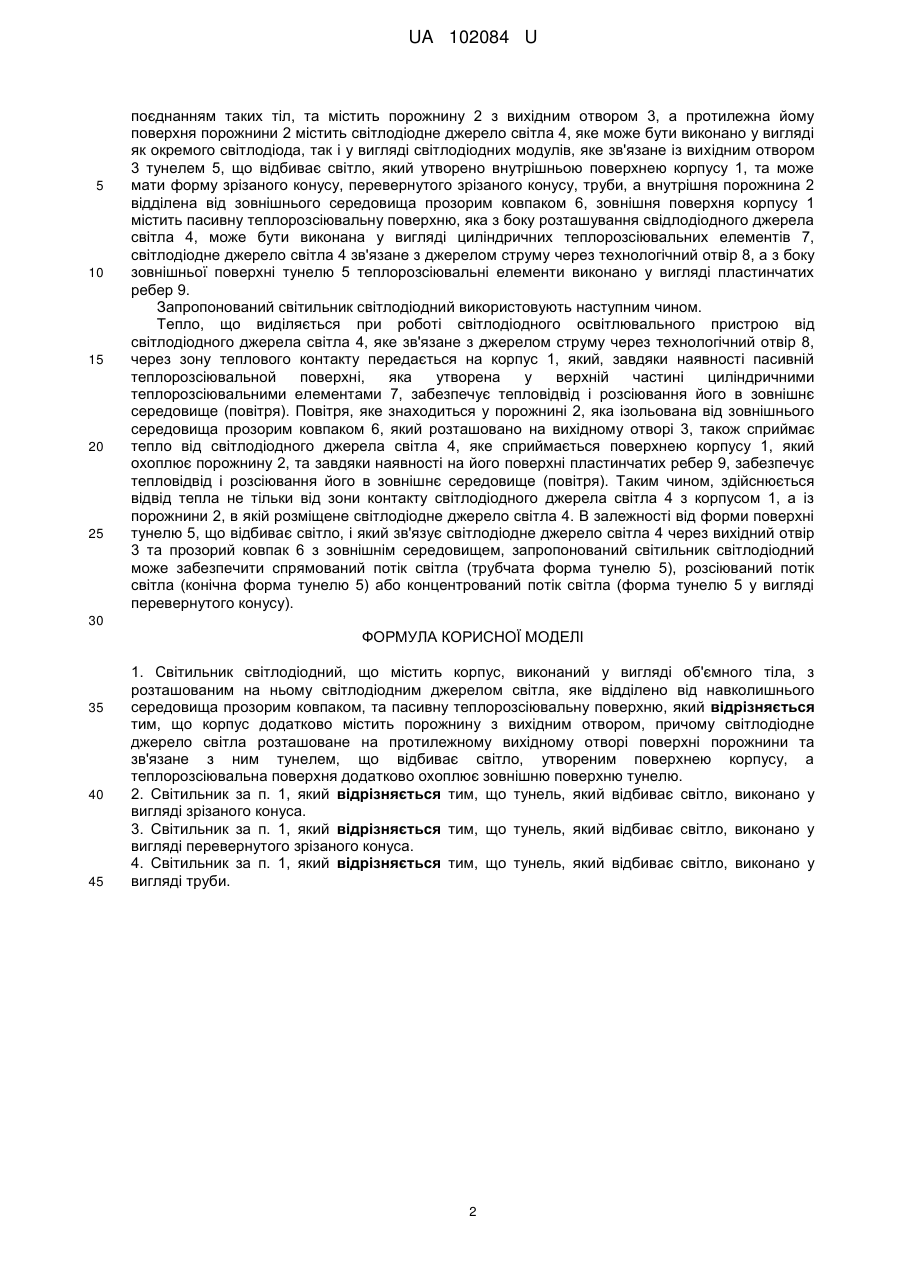

Реферат: Світильник світлодіодний містить корпус, виконаний у вигляді об'ємного тіла, з розташованим на ньому світлодіодним джерелом світла, яке відділено від навколишнього середовища прозорим ковпаком, та пасивну теплорозсіювальну поверхню. Корпус додатково містить порожнину з вихідним отвором, світлодіодне джерело світла розташоване на протилежному вихідному отворі поверхні порожнини та зв'язане з ним тунелем, що відбиває світло, утвореним поверхнею корпусу, а теплорозсіювальна поверхня додатково охоплює зовнішню поверхню тунелю. UA 102084 U (54) СВІТИЛЬНИК СВІТЛОДІОДНИЙ UA 102084 U UA 102084 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до галузі напівпровідникової світлотехніки, в яких як джерело світла застосовуються світлодіоди або світлодіодні блоки, і призначена для зовнішнього або внутрішнього освітлення для побутових та промислових потреб. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким по сукупності ознак до корисної моделі, яка заявляється, є світильник світлодіодний, який містить корпус, на фронтальній поверхні якого розташовано світлодіодне джерело світла, яке зовні охоплено прозорим ковпаком, поверх якого знаходиться захисна решітка, а з протилежного боку розташована пасивна тепловідвідна поверхня, яка виконана з алюмінію або з теплорозсіювального полімеру у вигляді голчатих стрижнів [патент України на корисну модель № 86928, МПК F21L 4/00, опубл. 2014 p.]. Корисна модель, яка заявляється, збігається з відомим світильником світлодіодним по наступній сукупності суттєвих ознак, а саме: містить корпус, який виконано у вигляді об'ємного тіла, з розташованим на ньому світлодіодним джерелом світла, яке відділено від навколишнього середовища прозорим ковпаком, та пасивну теплорозсіювальну поверхню. Однак відомий світильник світлодіодний не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, а саме розташуванням тепловідвідної поверхні, яка знаходиться з протилежного від світлодіодного джерела світла боку корпусу, що, враховуючи пасивну теплопередачу від тепловідвідної поверхні, приводить до збільшення габаритів та маси корпусу та зменшує діапазон потужності світлодіодного джерела світла, та не забезпечує тривалої працездатності світлодіодних джерел світла шляхом усунення їхньої деградації внаслідок їхнього перегріву, що приводить до зменшення світлового потоку або взагалі до їх виходу з ладу. В основу корисної моделі поставлена задача, яка полягає в удосконаленні відомого світильника світлодіодного шляхом зміни його конструкції, що забезпечить підвищення тепловідводу від світлодіодного джерела світла без застосування примусових засобів тепловідводу, та забезпечить розширення діапазону потужності світлодіодних джерел світла без зміни маси та габаритів корпусу світильника, що забезпечить підвищення тривалості працездатності світлодіодних джерел світла і без зменшення інтенсивності світлового потоку. Поставлена задача вирішується у світильнику світлодіодному, який містить корпус, виконаний у вигляді об'ємного тіла, з розташованим на ньому світлодіодним джерелом світла, яке відділено від навколишнього середовища прозорим ковпаком, та пасивну теплорозсіювальну поверхню, згідно з корисною моделлю, корпус додатково містить порожнину з вихідним отвором, причому світлодіодне джерело світла розташоване на протилежній вихідному отвору поверхні порожнини та зв'язане з ним тунелем, що відбиває світло, утвореним поверхнею корпусу, а теплорозсіювальна поверхня додатково охоплює зовнішню поверхню тунелю. Зазначена сукупність суттєвих ознак забезпечує підвищення тепловідводу від світлодіодного джерела світла без застосування примусових засобів тепловідводу не тільки від зони контакту світлодіодного джерела світла з корпусом, а також із зони, яка знаходиться між прозорим ковпаком та світлодіодним джерелом світла, що приводить до зменшення температури робочої зони світлодіодного джерела світла та забезпечить розширення діапазону потужності світлодіодних джерел світла без зміни маси і габаритів корпусу світильника, та забезпечить підвищення тривалості працездатності світлодіодних джерел світла без зменшення інтенсивності світлового потоку. Додатковий технічний результат, який полягає в створенні розсіюваного світлового потоку, забезпечується тим, що тунель, який відбиває світло, виконано у вигляді зрізаного конусу. Додатковий технічний результат, який полягає в створенні концентрованого світлового потоку, забезпечується тим, що тунель, який відбиває світло, виконано у вигляді перевернутого зрізаного конусу. Додатковий технічний результат, який полягає в створенні спрямованого світлового потоку, забезпечується тим, що тунель, який відбиває світло, виконано у вигляді труби. Корисна модель, яка заявляється, пояснюється кресленнями, які наведено на: фіг. 1 - вид світильника світлодіодного зверху; фіг. 2 - переріз корпусу світильника світлодіодного з тунелем у вигляді зрізаного конусу; фіг. 3 - переріз корпусу світильника світлодіодного з тунелем у вигляді перевернутого зрізаного конусу; фіг. 4 - переріз корпусу світильника світлодіодного з тунелем у вигляді труби. Світильник слітлодіодний, який заявляється, складається з корпусу 1, який виконано у вигляді об'ємного тіла, з теплопровідного матеріалу, наприклад алюмінію або сплаву на його основі, та може бути утворений зрізаним сфероїдом, циліндром, конусом або будь-яким 1 UA 102084 U 5 10 15 20 25 поєднанням таких тіл, та містить порожнину 2 з вихідним отвором 3, а протилежна йому поверхня порожнини 2 містить світлодіодне джерело світла 4, яке може бути виконано у вигляді як окремого світлодіода, так і у вигляді світлодіодних модулів, яке зв'язане із вихідним отвором 3 тунелем 5, що відбиває світло, який утворено внутрішньою поверхнею корпусу 1, та може мати форму зрізаного конусу, перевернутого зрізаного конусу, труби, а внутрішня порожнина 2 відділена від зовнішнього середовища прозорим ковпаком 6, зовнішня поверхня корпусу 1 містить пасивну теплорозсіювальну поверхню, яка з боку розташування свідлодіодного джерела світла 4, може бути виконана у вигляді циліндричних теплорозсіювальних елементів 7, світлодіодне джерело світла 4 зв'язане з джерелом струму через технологічний отвір 8, а з боку зовнішньої поверхні тунелю 5 теплорозсіювальні елементи виконано у вигляді пластинчатих ребер 9. Запропонований світильник світлодіодний використовують наступним чином. Тепло, що виділяється при роботі світлодіодного освітлювального пристрою від світлодіодного джерела світла 4, яке зв'язане з джерелом струму через технологічний отвір 8, через зону теплового контакту передається на корпус 1, який, завдяки наявності пасивній теплорозсіювальной поверхні, яка утворена у верхній частині циліндричними теплорозсіювальними елементами 7, забезпечує тепловідвід і розсіювання його в зовнішнє середовище (повітря). Повітря, яке знаходиться у порожнині 2, яка ізольована від зовнішнього середовища прозорим ковпаком 6, який розташовано на вихідному отворі 3, також сприймає тепло від світлодіодного джерела світла 4, яке сприймається поверхнею корпусу 1, який охоплює порожнину 2, та завдяки наявності на його поверхні пластинчатих ребер 9, забезпечує тепловідвід і розсіювання його в зовнішнє середовище (повітря). Таким чином, здійснюється відвід тепла не тільки від зони контакту світлодіодного джерела світла 4 з корпусом 1, а із порожнини 2, в якій розміщене світлодіодне джерело світла 4. В залежності від форми поверхні тунелю 5, що відбиває світло, і який зв'язує світлодіодне джерело світла 4 через вихідний отвір 3 та прозорий ковпак 6 з зовнішнім середовищем, запропонований світильник світлодіодний може забезпечити спрямований потік світла (трубчата форма тунелю 5), розсіюваний потік світла (конічна форма тунелю 5) або концентрований потік світла (форма тунелю 5 у вигляді перевернутого конусу). 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Світильник світлодіодний, що містить корпус, виконаний у вигляді об'ємного тіла, з розташованим на ньому світлодіодним джерелом світла, яке відділено від навколишнього середовища прозорим ковпаком, та пасивну теплорозсіювальну поверхню, який відрізняється тим, що корпус додатково містить порожнину з вихідним отвором, причому світлодіодне джерело світла розташоване на протилежному вихідному отворі поверхні порожнини та зв'язане з ним тунелем, що відбиває світло, утвореним поверхнею корпусу, а теплорозсіювальна поверхня додатково охоплює зовнішню поверхню тунелю. 2. Світильник за п. 1, який відрізняється тим, що тунель, який відбиває світло, виконано у вигляді зрізаного конуса. 3. Світильник за п. 1, який відрізняється тим, що тунель, який відбиває світло, виконано у вигляді перевернутого зрізаного конуса. 4. Світильник за п. 1, який відрізняється тим, що тунель, який відбиває світло, виконано у вигляді труби. 2 UA 102084 U 3 UA 102084 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
