Захисний бар’єр “бастіон”

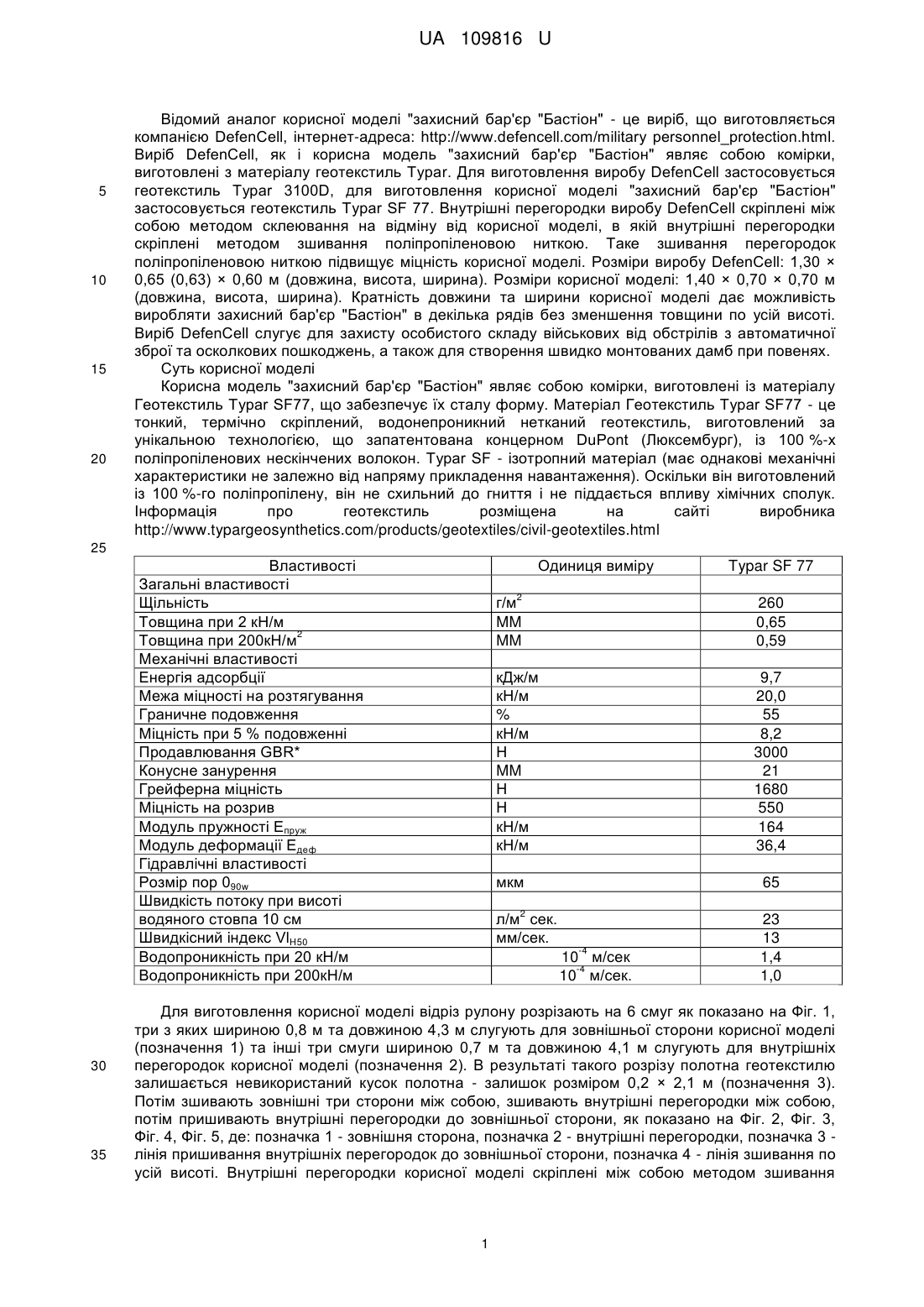

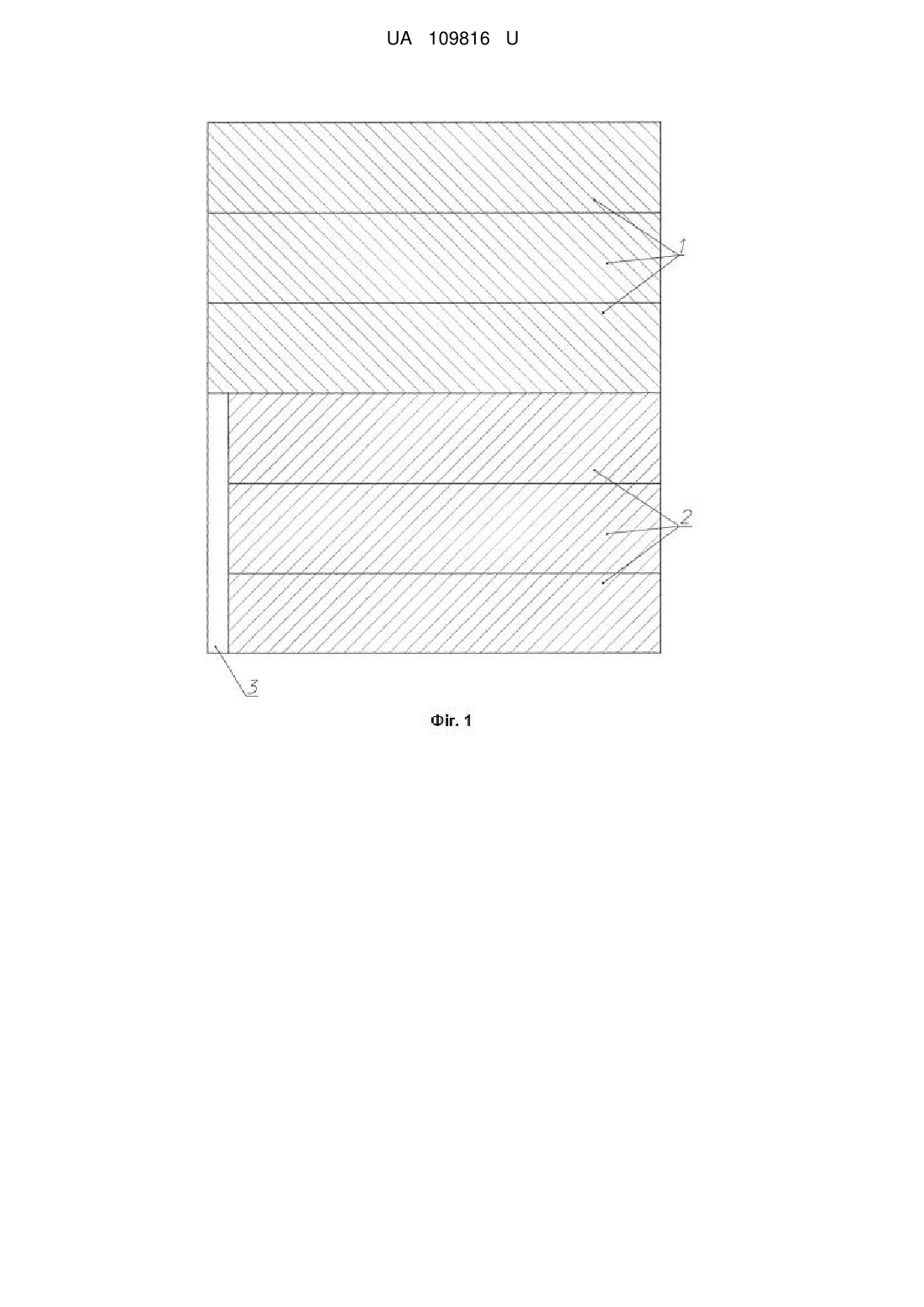

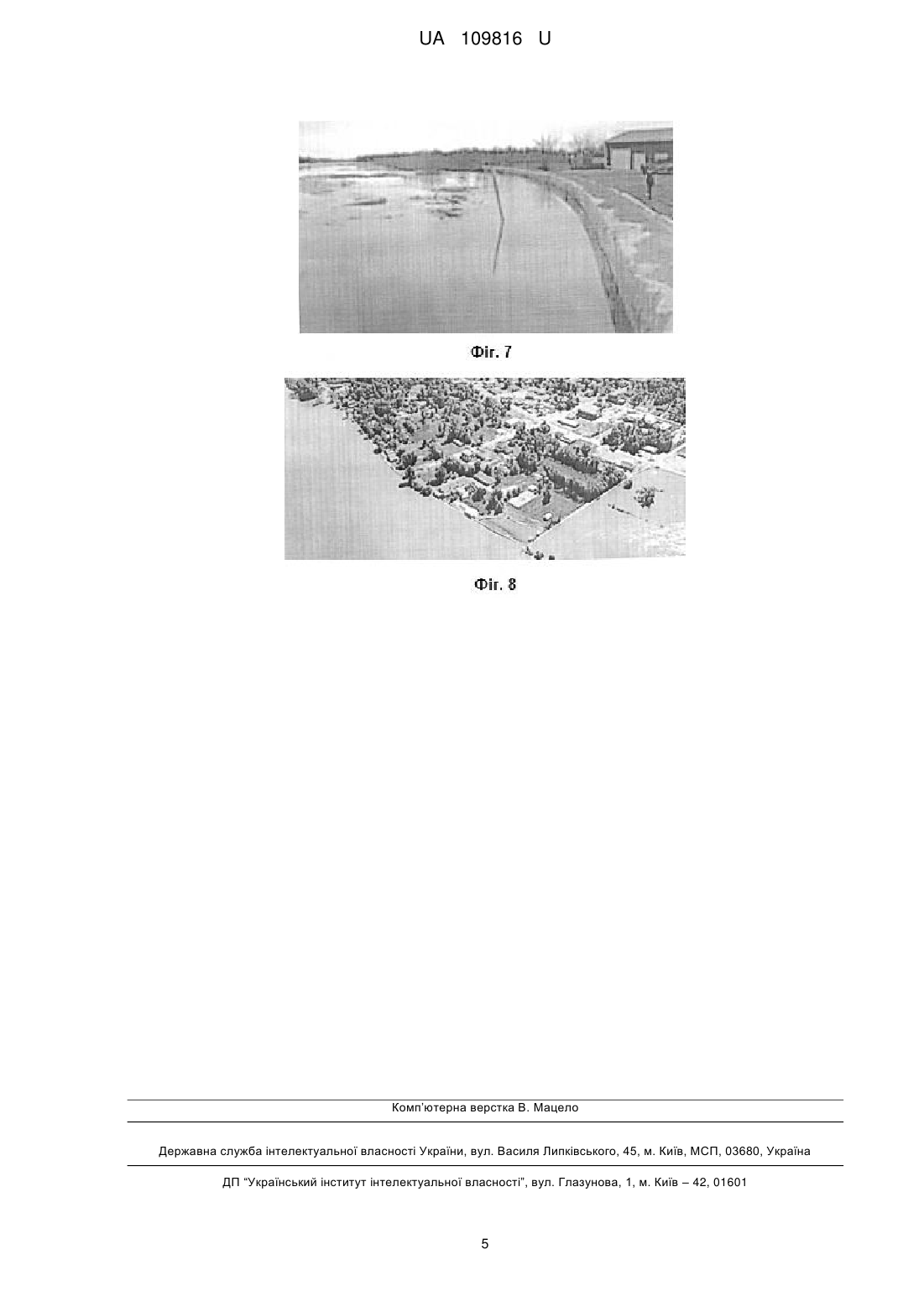

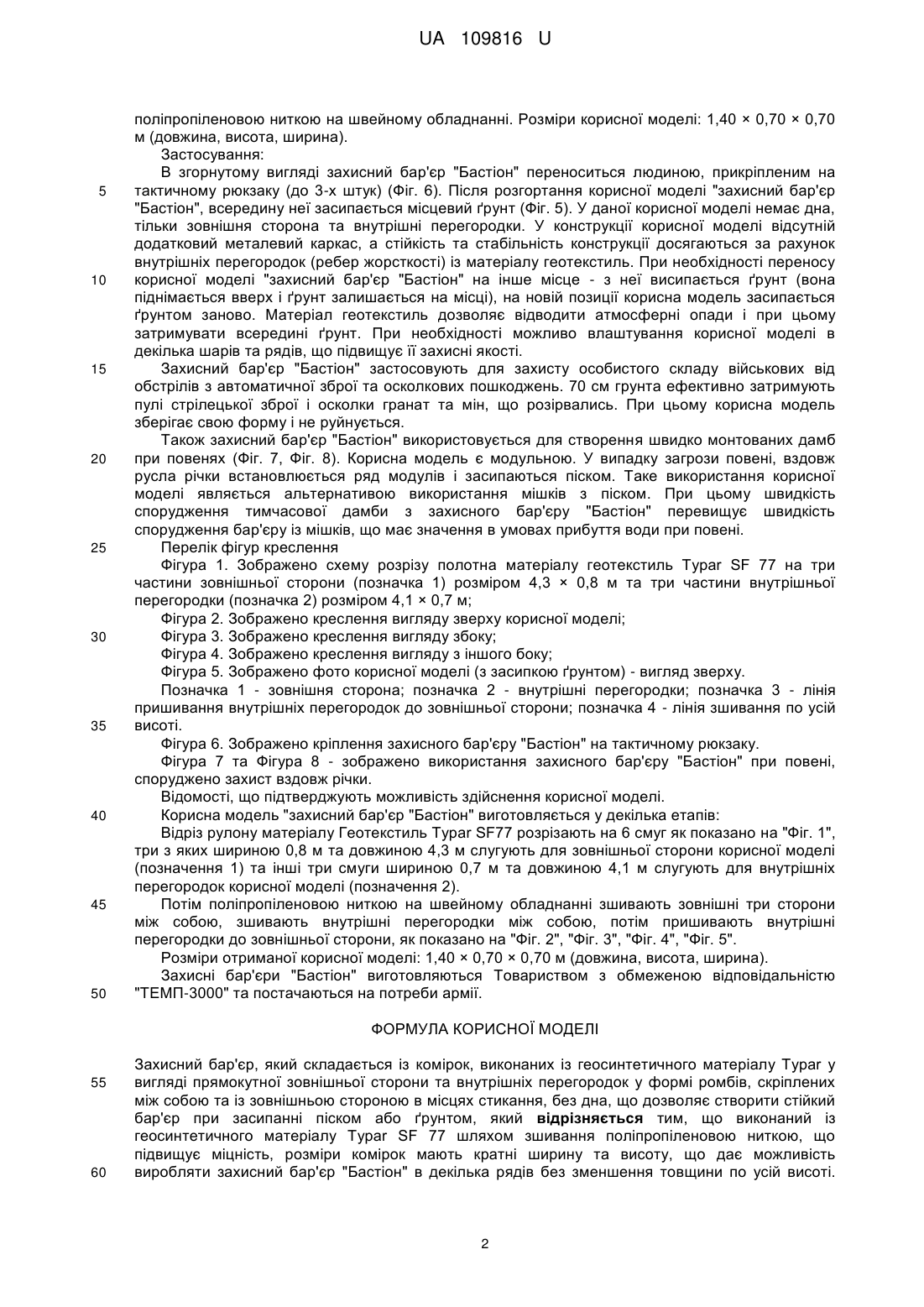

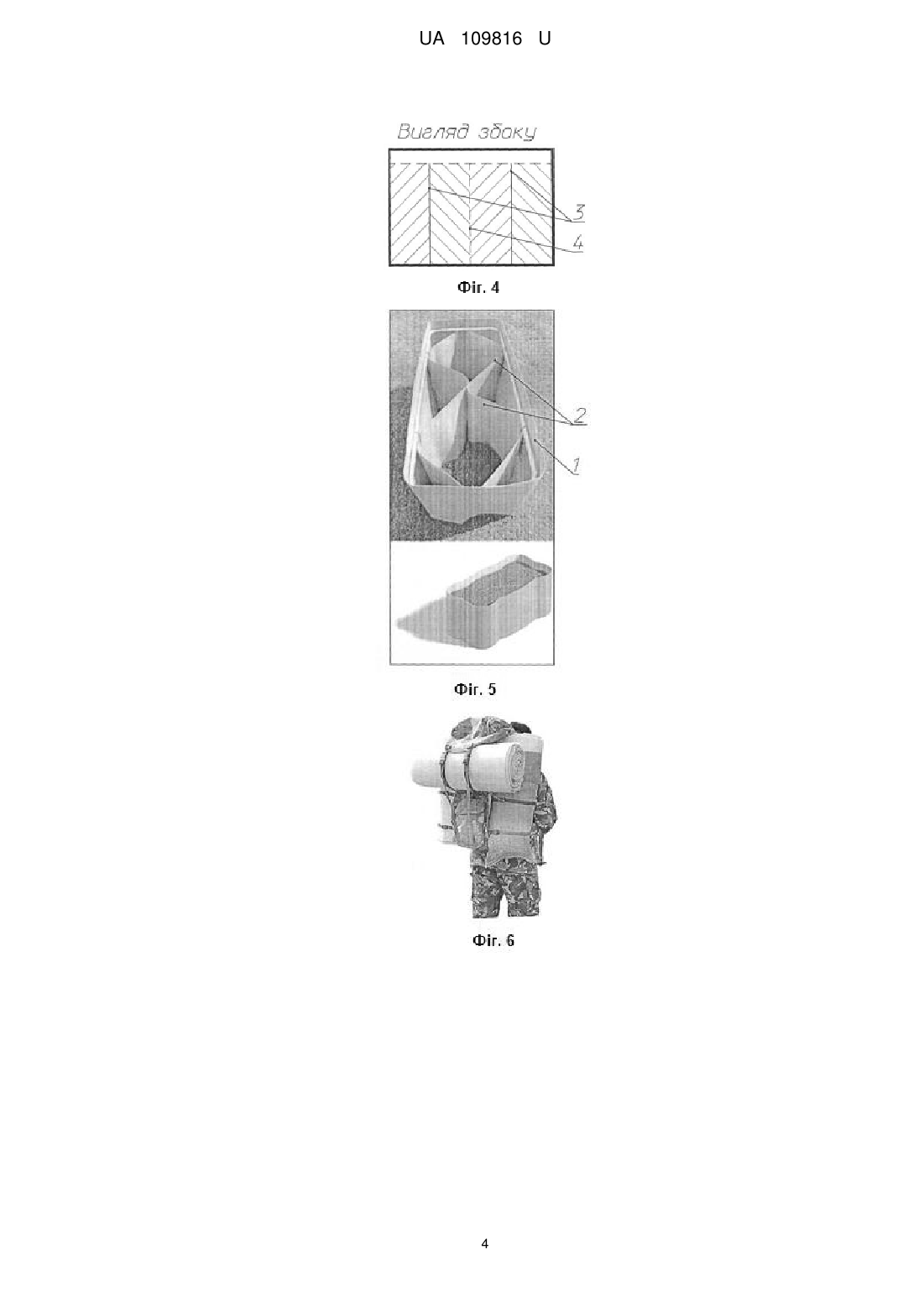

Реферат: UA 109816 U UA 109816 U 5 10 15 20 Відомий аналог корисної моделі "захисний бар'єр "Бастіон" - це виріб, що виготовляється компанією DefenCell, інтернет-адреса: http://www.defencell.com/military personnel_protection.html. Виріб DefenCell, як і корисна модель "захисний бар'єр "Бастіон" являє собою комірки, виготовлені з матеріалу геотекстиль Тураr. Для виготовлення виробу DefenCell застосовується геотекстиль Тураr 3100D, для виготовлення корисної моделі "захисний бар'єр "Бастіон" застосовується геотекстиль Тураr SF 77. Внутрішні перегородки виробу DefenCell скріплені між собою методом склеювання на відміну від корисної моделі, в якій внутрішні перегородки скріплені методом зшивання поліпропіленовою ниткою. Таке зшивання перегородок поліпропіленовою ниткою підвищує міцність корисної моделі. Розміри виробу DefenCell: 1,30 × 0,65 (0,63) × 0,60 м (довжина, висота, ширина). Розміри корисної моделі: 1,40 × 0,70 × 0,70 м (довжина, висота, ширина). Кратність довжини та ширини корисної моделі дає можливість виробляти захисний бар'єр "Бастіон" в декілька рядів без зменшення товщини по усій висоті. Виріб DefenCell слугує для захисту особистого складу військових від обстрілів з автоматичної зброї та осколкових пошкоджень, а також для створення швидко монтованих дамб при повенях. Суть корисної моделі Корисна модель "захисний бар'єр "Бастіон" являє собою комірки, виготовлені із матеріалу Геотекстиль Typar SF77, що забезпечує їх сталу форму. Матеріал Геотекстиль Typar SF77 - це тонкий, термічно скріплений, водонепроникний нетканий геотекстиль, виготовлений за унікальною технологією, що запатентована концерном DuPont (Люксембург), із 100 %-х поліпропіленових нескінчених волокон. Typar SF - ізотропний матеріал (має однакові механічні характеристики не залежно від напряму прикладення навантаження). Оскільки він виготовлений із 100 %-го поліпропілену, він не схильний до гниття і не піддається впливу хімічних сполук. Інформація про геотекстиль розміщена на сайті виробника http://www.typargeosynthetics.com/products/geotextiles/civil-geotextiles.html 25 Властивості Загальні властивості Щільність Товщина при 2 кН/м 2 Товщина при 200кН/м Механічні властивості Енергія адсорбції Межа міцності на розтягування Граничне подовження Міцність при 5 % подовженні Продавлювання GBR* Конусне занурення Грейферна міцність Міцність на розрив Модуль пружності Епруж Модуль деформації Едеф Гідравлічні властивості Розмір пор 090w Швидкість потоку при висоті водяного стовпа 10 см Швидкісний індекс VlH50 Водопроникність при 20 кН/м Водопроникність при 200кН/м 30 35 Одиниця виміру Typar SF 77 г/м MM MM 2 260 0,65 0,59 кДж/м кН/м % кН/м Н MM Н Н кН/м кН/м 9,7 20,0 55 8,2 3000 21 1680 550 164 36,4 мкм 65 2 23 13 1,4 1,0 л/м сек. мм/сек. -4 10 м/сек -4 10 м/сек. Для виготовлення корисної моделі відріз рулону розрізають на 6 смуг як показано на Фіг. 1, три з яких шириною 0,8 м та довжиною 4,3 м слугують для зовнішньої сторони корисної моделі (позначення 1) та інші три смуги шириною 0,7 м та довжиною 4,1 м слугують для внутрішніх перегородок корисної моделі (позначення 2). В результаті такого розрізу полотна геотекстилю залишається невикористаний кусок полотна - залишок розміром 0,2 × 2,1 м (позначення 3). Потім зшивають зовнішні три сторони між собою, зшивають внутрішні перегородки між собою, потім пришивають внутрішні перегородки до зовнішньої сторони, як показано на Фіг. 2, Фіг. 3, Фіг. 4, Фіг. 5, де: позначка 1 - зовнішня сторона, позначка 2 - внутрішні перегородки, позначка 3 лінія пришивання внутрішніх перегородок до зовнішньої сторони, позначка 4 - лінія зшивання по усій висоті. Внутрішні перегородки корисної моделі скріплені між собою методом зшивання 1 UA 109816 U 5 10 15 20 25 30 35 40 45 50 поліпропіленовою ниткою на швейному обладнанні. Розміри корисної моделі: 1,40 × 0,70 × 0,70 м (довжина, висота, ширина). Застосування: В згорнутому вигляді захисний бар'єр "Бастіон" переноситься людиною, прикріпленим на тактичному рюкзаку (до 3-х штук) (Фіг. 6). Після розгортання корисної моделі "захисний бар'єр "Бастіон", всередину неї засипається місцевий ґрунт (Фіг. 5). У даної корисної моделі немає дна, тільки зовнішня сторона та внутрішні перегородки. У конструкції корисної моделі відсутній додатковий металевий каркас, а стійкість та стабільність конструкції досягаються за рахунок внутрішніх перегородок (ребер жорсткості) із матеріалу геотекстиль. При необхідності переносу корисної моделі "захисний бар'єр "Бастіон" на інше місце - з неї висипається ґрунт (вона піднімається вверх і ґрунт залишається на місці), на новій позиції корисна модель засипається ґрунтом заново. Матеріал геотекстиль дозволяє відводити атмосферні опади і при цьому затримувати всередині ґрунт. При необхідності можливо влаштування корисної моделі в декілька шарів та рядів, що підвищує її захисні якості. Захисний бар'єр "Бастіон" застосовують для захисту особистого складу військових від обстрілів з автоматичної зброї та осколкових пошкоджень. 70 см грунта ефективно затримують пулі стрілецької зброї і осколки гранат та мін, що розірвались. При цьому корисна модель зберігає свою форму і не руйнується. Також захисний бар'єр "Бастіон" використовується для створення швидко монтованих дамб при повенях (Фіг. 7, Фіг. 8). Корисна модель є модульною. У випадку загрози повені, вздовж русла річки встановлюється ряд модулів і засипаються піском. Таке використання корисної моделі являється альтернативою використання мішків з піском. При цьому швидкість спорудження тимчасової дамби з захисного бар'єру "Бастіон" перевищує швидкість спорудження бар'єру із мішків, що має значення в умовах прибуття води при повені. Перелік фігур креслення Фігура 1. Зображено схему розрізу полотна матеріалу геотекстиль Typar SF 77 на три частини зовнішньої сторони (позначка 1) розміром 4,3 × 0,8 м та три частини внутрішньої перегородки (позначка 2) розміром 4,1 × 0,7 м; Фігура 2. Зображено креслення вигляду зверху корисної моделі; Фігура 3. Зображено креслення вигляду збоку; Фігура 4. Зображено креслення вигляду з іншого боку; Фігура 5. Зображено фото корисної моделі (з засипкою ґрунтом) - вигляд зверху. Позначка 1 - зовнішня сторона; позначка 2 - внутрішні перегородки; позначка 3 - лінія пришивання внутрішніх перегородок до зовнішньої сторони; позначка 4 - лінія зшивання по усій висоті. Фігура 6. Зображено кріплення захисного бар'єру "Бастіон" на тактичному рюкзаку. Фігура 7 та Фігура 8 - зображено використання захисного бар'єру "Бастіон" при повені, споруджено захист вздовж річки. Відомості, що підтверджують можливість здійснення корисної моделі. Корисна модель "захисний бар'єр "Бастіон" виготовляється у декілька етапів: Відріз рулону матеріалу Геотекстиль Typar SF77 розрізають на 6 смуг як показано на "Фіг. 1", три з яких шириною 0,8 м та довжиною 4,3 м слугують для зовнішньої сторони корисної моделі (позначення 1) та інші три смуги шириною 0,7 м та довжиною 4,1 м слугують для внутрішніх перегородок корисної моделі (позначення 2). Потім поліпропіленовою ниткою на швейному обладнанні зшивають зовнішні три сторони між собою, зшивають внутрішні перегородки між собою, потім пришивають внутрішні перегородки до зовнішньої сторони, як показано на "Фіг. 2", "Фіг. 3", "Фіг. 4", "Фіг. 5". Розміри отриманої корисної моделі: 1,40 × 0,70 × 0,70 м (довжина, висота, ширина). Захисні бар'єри "Бастіон" виготовляються Товариством з обмеженою відповідальністю "ТЕМП-3000" та постачаються на потреби армії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Захисний бар'єр, який складається із комірок, виконаних із геосинтетичного матеріалу Тураr у вигляді прямокутної зовнішньої сторони та внутрішніх перегородок у формі ромбів, скріплених між собою та із зовнішньою стороною в місцях стикання, без дна, що дозволяє створити стійкий бар'єр при засипанні піском або ґрунтом, який відрізняється тим, що виконаний із геосинтетичного матеріалу Тураr SF 77 шляхом зшивання поліпропіленовою ниткою, що підвищує міцність, розміри комірок мають кратні ширину та висоту, що дає можливість виробляти захисний бар'єр "Бастіон" в декілька рядів без зменшення товщини по усій висоті. 2 UA 109816 U 3 UA 109816 U 4 UA 109816 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
