Захисний пристрій для локалізації вибуху

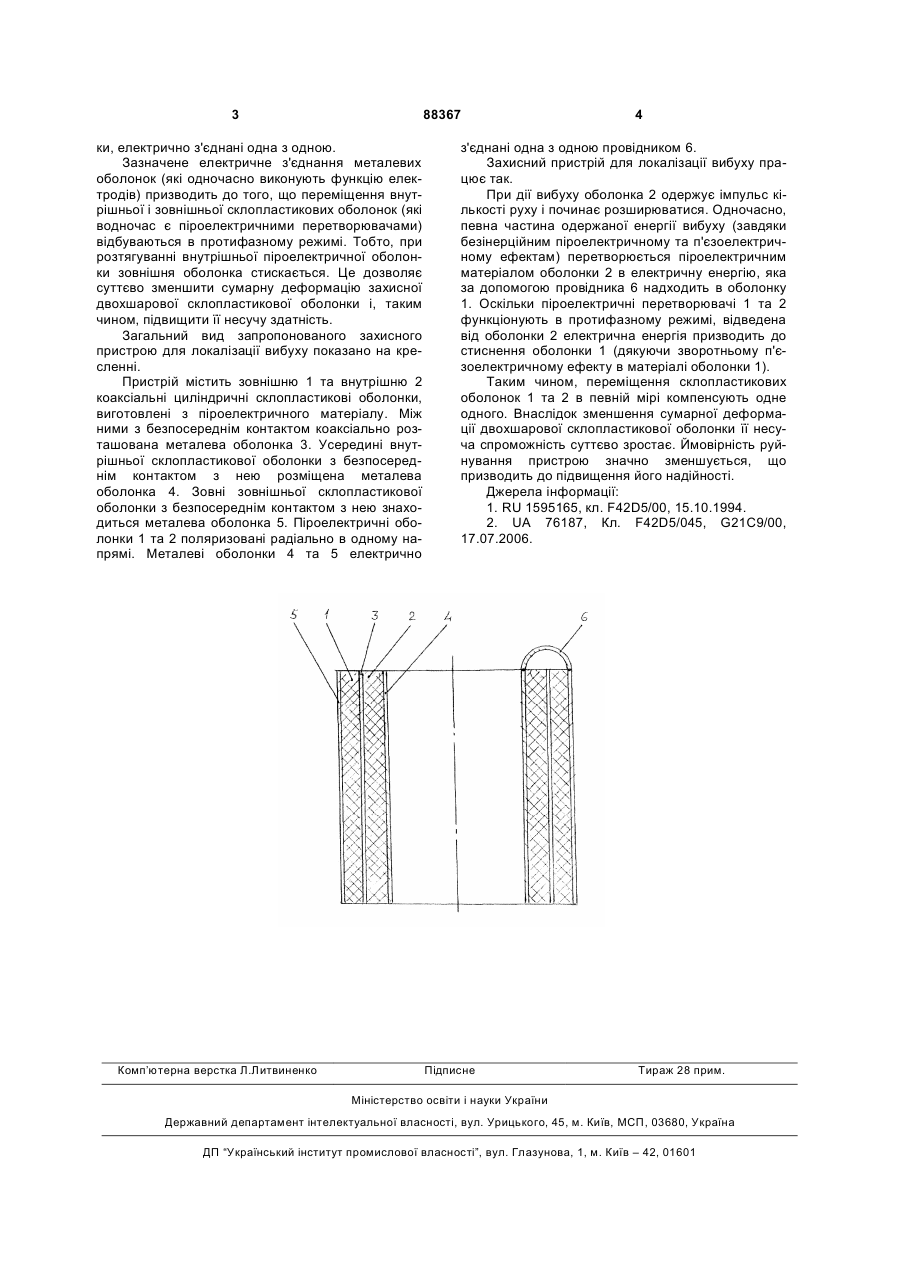

Захисний пристрій для локалізації вибуху, що містить зовнішню і внутрішню коаксіальні цилінд 3 88367 ки, електрично з'єднані одна з одною. Зазначене електричне з'єднання металевих оболонок (які одночасно виконують функцію електродів) призводить до того, що переміщення внутрішньої і зовнішньої склопластикових оболонок (які водночас є піроелектричними перетворювачами) відбуваються в протифазному режимі. Тобто, при розтягуванні внутрішньої піроелектричної оболонки зовнішня оболонка стискається. Це дозволяє суттєво зменшити сумарну деформацію захисної двохшарової склопластикової оболонки і, таким чином, підвищити її несучу здатність. Загальний вид запропонованого захисного пристрою для локалізації вибуху показано на кресленні. Пристрій містить зовнішню 1 та внутрішню 2 коаксіальні циліндричні склопластикові оболонки, виготовлені з піроелектричного матеріалу. Між ними з безпосереднім контактом коаксіально розташована металева оболонка 3. Усередині внутрішньої склопластикової оболонки з безпосереднім контактом з нею розміщена металева оболонка 4. Зовні зовнішньої склопластикової оболонки з безпосереднім контактом з нею знаходиться металева оболонка 5. Піроелектричні оболонки 1 та 2 поляризовані радіально в одному напрямі. Металеві оболонки 4 та 5 електрично Комп’ютерна верстка Л.Литвиненко 4 з'єднані одна з одною провідником 6. Захисний пристрій для локалізації вибуху працює так. При дії вибуху оболонка 2 одержує імпульс кількості руху і починає розширюватися. Одночасно, певна частина одержаної енергії вибуху (завдяки безінерційним піроелектричному та п'єзоелектричному ефектам) перетворюється піроелектричним матеріалом оболонки 2 в електричну енергію, яка за допомогою провідника 6 надходить в оболонку 1. Оскільки піроелектричні перетворювачі 1 та 2 функціонують в протифазному режимі, відведена від оболонки 2 електрична енергія призводить до стиснення оболонки 1 (дякуючи зворотньому п'єзоелектричному ефекту в матеріалі оболонки 1). Таким чином, переміщення склопластикових оболонок 1 та 2 в певній мірі компенсують одне одного. Внаслідок зменшення сумарної деформації двохшарової склопластикової оболонки її несуча спроможність суттєво зростає. Ймовірність руйнування пристрою значно зменшується, що призводить до підвищення його надійності. Джерела інформації: 1. RU 1595165, кл. F42D5/00, 15.10.1994. 2. UA 76187, Кл. F42D5/045, G21С9/00, 17.07.2006. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
