Герметичний ввід

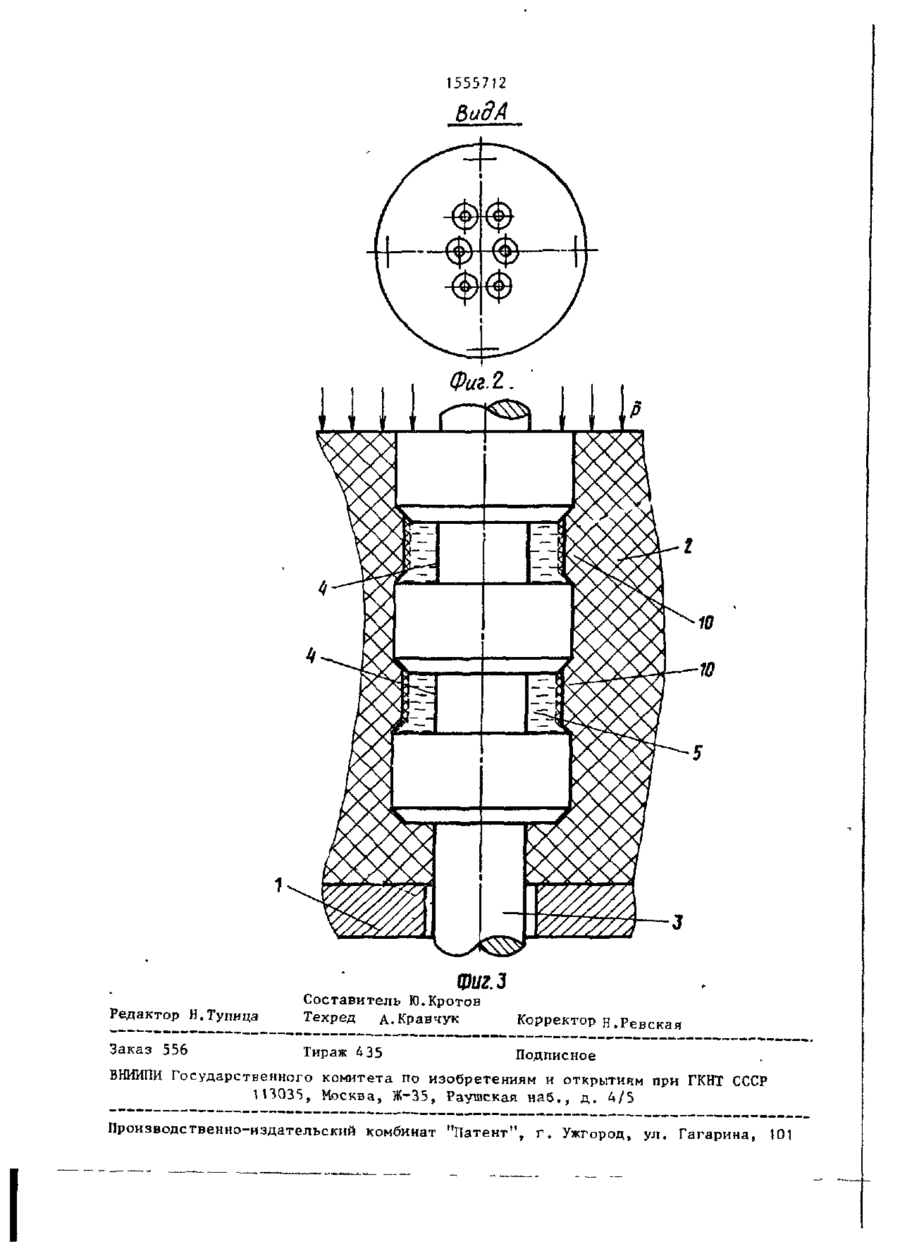

Изобретение относится к электротехнике, а именно к устройствам для передачи электрических сигналов через границу двух сред, находящихся при различных давлениях или в различных агрегатных состояниях. Цель изоб ретения - повышение надежности ввода. С этой целью расположенная в прочном корпусе 1 втулка 2 выполнена из эластичного электроизоляционного материала, а на опорном выступе токопроводящих стержней 3 выполнены кольцевые канавки 4, заполняемые диэлектрической жидкостью 5, обладающей уплотняющими свойствами. Токопроводящие стержни 3 установлены в отверстиях втулки 2 с натягом. Под воздействием внешнего давления эластичный материал изолирующей втулки 2 заполняет объем кольцевых канавок 4, увеличивая давление в жидкости 5, обеспечивая тем самым градиент давлений вдоль поверхности токопроводящих стержней и их надежную герметизацию. 3 ил. Си СП 1555712 При воздействии на герметичный Изобретение относится к электроввод внешнего избыточного давления технике, а именно к устройствам гертокопроводящие стержни 3 упираются в метичных электрических вводое для пеступеньки 6 втулки 2, которые предредачи электрических сигналов или охраняют их от выдавливания в стороэлектропитания через границу двух ну пониженного давления. Причем высред, находящихся под различными ра• ступы 6 часть нагрузки от давления бочими давлениями или в различных агпередают на кольцевые участки днища регатных состояниях, в частности при исследованиях Мирового океана. 10 прочного корпуса 1. Вся втулка 2 также воспринимает внешнее избыточЦель изобретения - повышение наное давление и передает его на днище дежности герметичного ввода. прочного корпуса 1, которое, опираясь На фиг.1 показан ввод, установленна кольцевой выступ крышки барокаменый на крышку барокамеры; на фиг.2 15 ры, передает на него нагрузку. При вид А на фиг.1; на фиг.З - посадочэтом жидкая угшотнительная прокладное место одного из электропроводяка заполняет кикроэаэоры между токощих стержней ввода, разрез. проводящими стержнями 3 и стенками Герметичный ввод состоит из прочотверстий в изолирующей втулке 2 и, ного корпуса 1, установленной в нем втулки 2 из эластичного электроизоля- 20 таким образом, обеспечивает герметизацию электрического ввода. ционного материала с цилиндрическими Кольцевые выступы 10 (фиг.З) на отверстиями, в которые запрессованы стенках отверстий в изолирующей втулс натягом цилиндрические токопроводящие стержни 3 с опорным выступом * ке, образованные при запрессовке токаждый. На опорных выступах стержней 25 копроводящих стержней с натягом, обес3 имеются кольцевые канавки 4, заполпечивают надежную продольную фиксаняемые диэлектрической жидкостью 5 с цию стержней и повышают их продольную уплотняющими свойствами, например устойчивость под действием избыточжидкой уплотняющей прокладкой ГИПКного давления. 244. Стержни запрессованы до упора в Зо С увеличением избыточного давлекольцевые ступеньки 6, образованные ния происходит объемное сжатие изопри сверлении во втулке 2. Прочный лирующей втулки 2, а также жидкой упкорпус 1 может быть выполнен, наприлотнительной прокладки 5 за счет вымер, из титанового сплава или нержадавливания эластичного материала веющей стали, а изолирующая втулка втулки в объем жидкой прокладки 5, 2 - из электроизоляционных пластмасс, 35 что дополнительно повышает надежность например капролона В, полиамида ПА-6 \герметизации токопроводящих стержней или фторопласта. Втулка запрессована в отверстиях. в прочный корпус до упора в его днище. Ф о р м у л а и з о б р е т е н и я 40 Диаметры отверстий в днище прочГерметичный ввод, содержащий корного корпуса выполняются на 0,4пус в виде стакана с отверстиями в 0,5 мм больше диаметров выходных кондне, расположенную в нем втулку из цов токопроводящих стержней, что исэлектроизоляционного материала, в отключает возможность электрического верстиях которой установлены выполконтатка любого из стержней 3 с корненные с опорным выступом токопровопусом 1. Толщина днища прочного кордящие стержни, и герметизирующую дипуса рассчитывается исходя из величиэлектрическую жидкость, о т л и ч а ны рабочего давления, количества отю щ и й с я тем, что, с целью повыверстий под токопроводящие стержни и шения надежности, втулка'выполнена их диаметров, а также прочностных из эластичного материала, на опорном свойств материала корпуса. Предлагаевыступе токопроводящих стержней вымый ввод может быть установлен, наполнены кольцевые канавки, стержни пример, в гнездо с опорной поверхноустановлены в отверстиях втулки с настью 7 крышки 8 барокамеры 9, предназначенной для испытаний на высокие 55 тягом, при этом диэлектрическая жидкость расположена в кольцевых канавдавления образцов глубоководной техках. ники. 555712 ВидА щиг.З Редактор Н.Тупица Составитель Ю.Кротов Техред А.Кравчук Корректор Н.Ревская Заказ 556 Тираж 4 35 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. А/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
