Глушник звуку пострілу стрілецької зброї

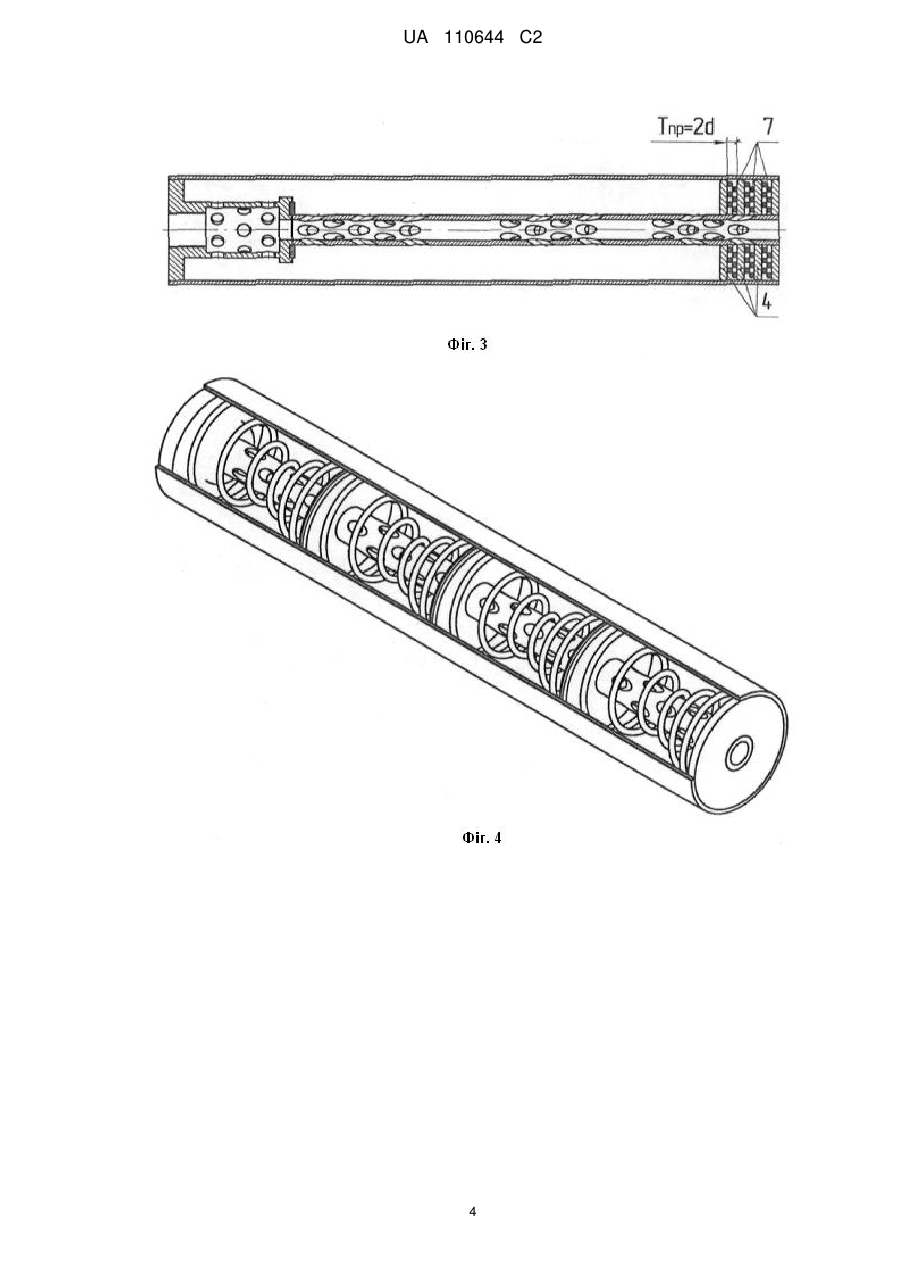

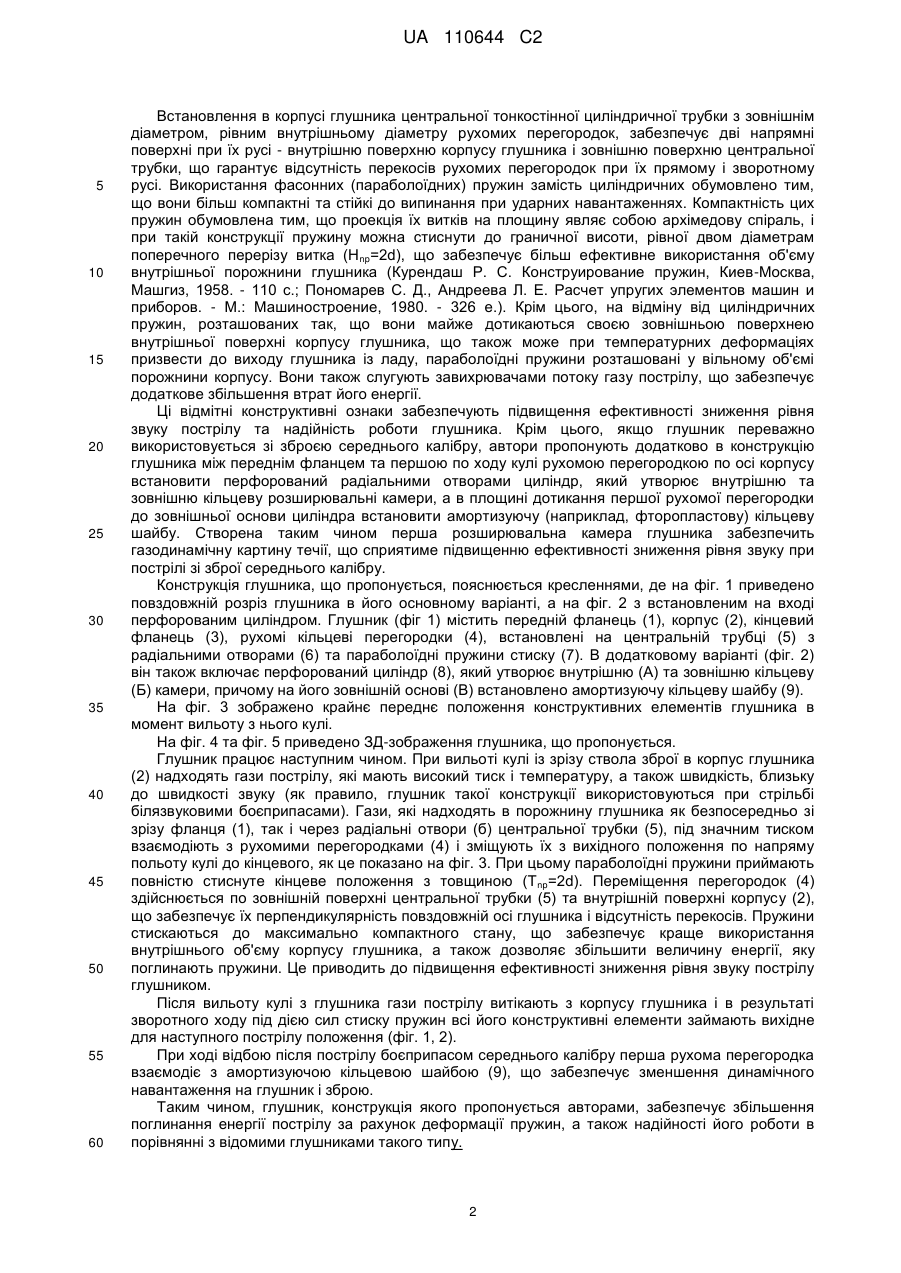

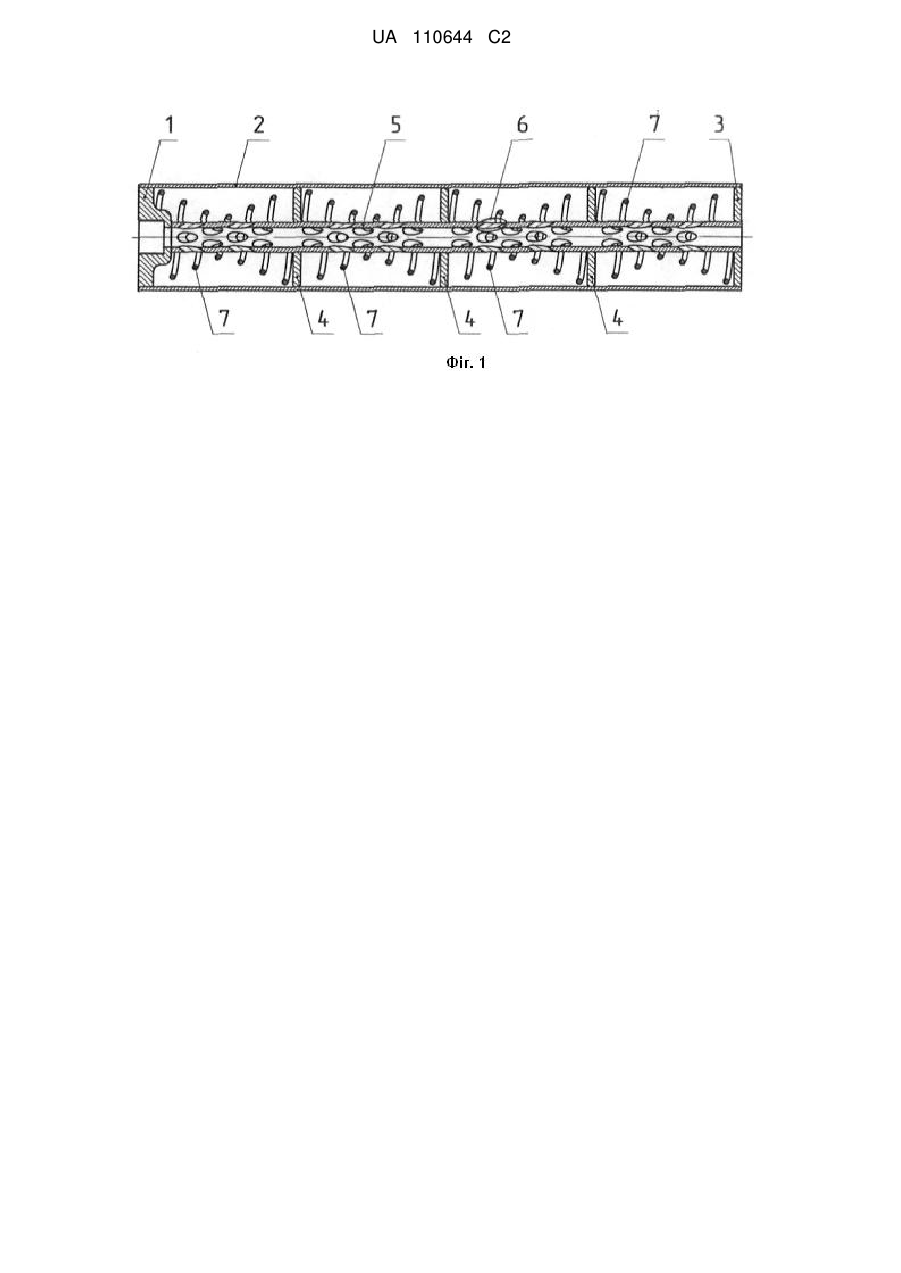

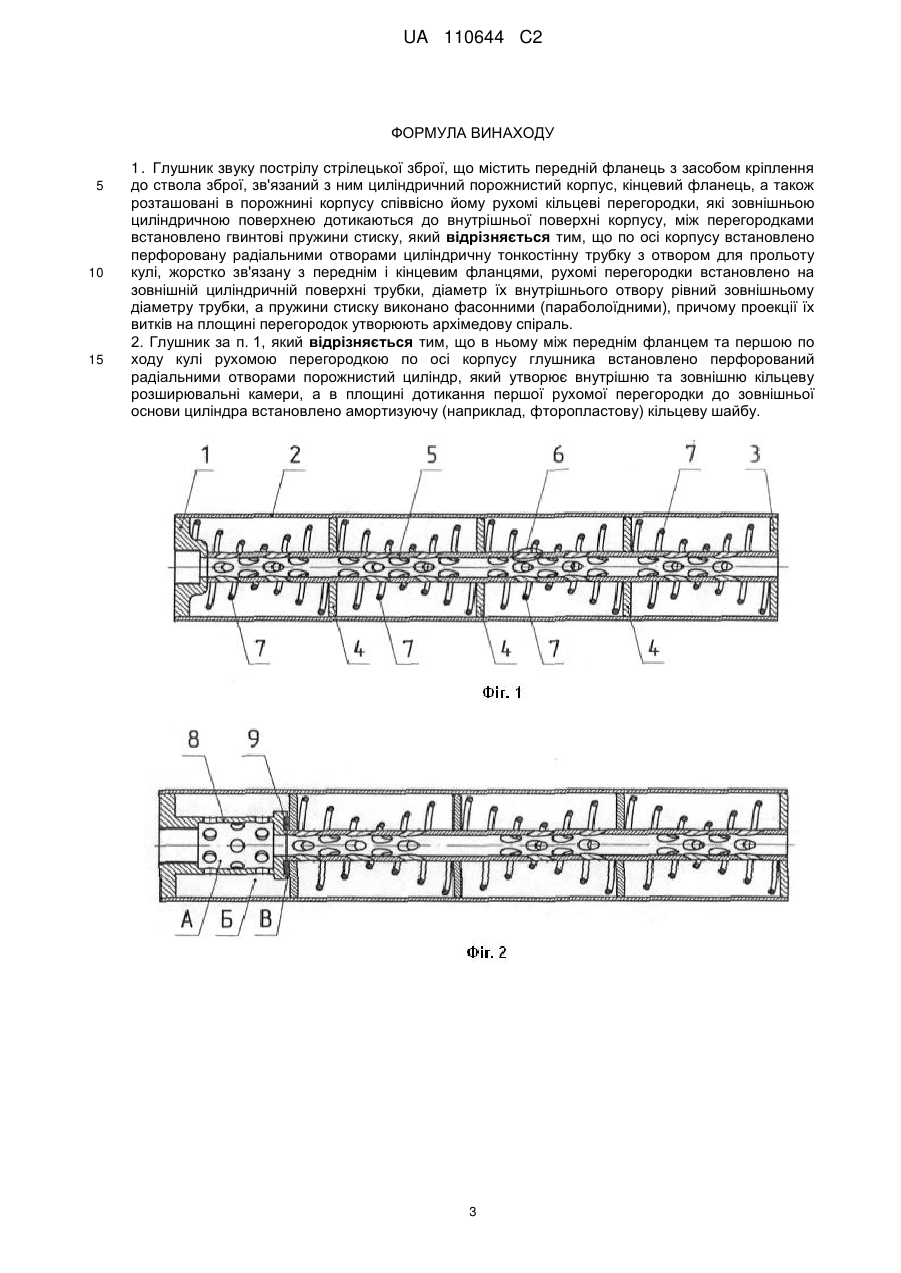

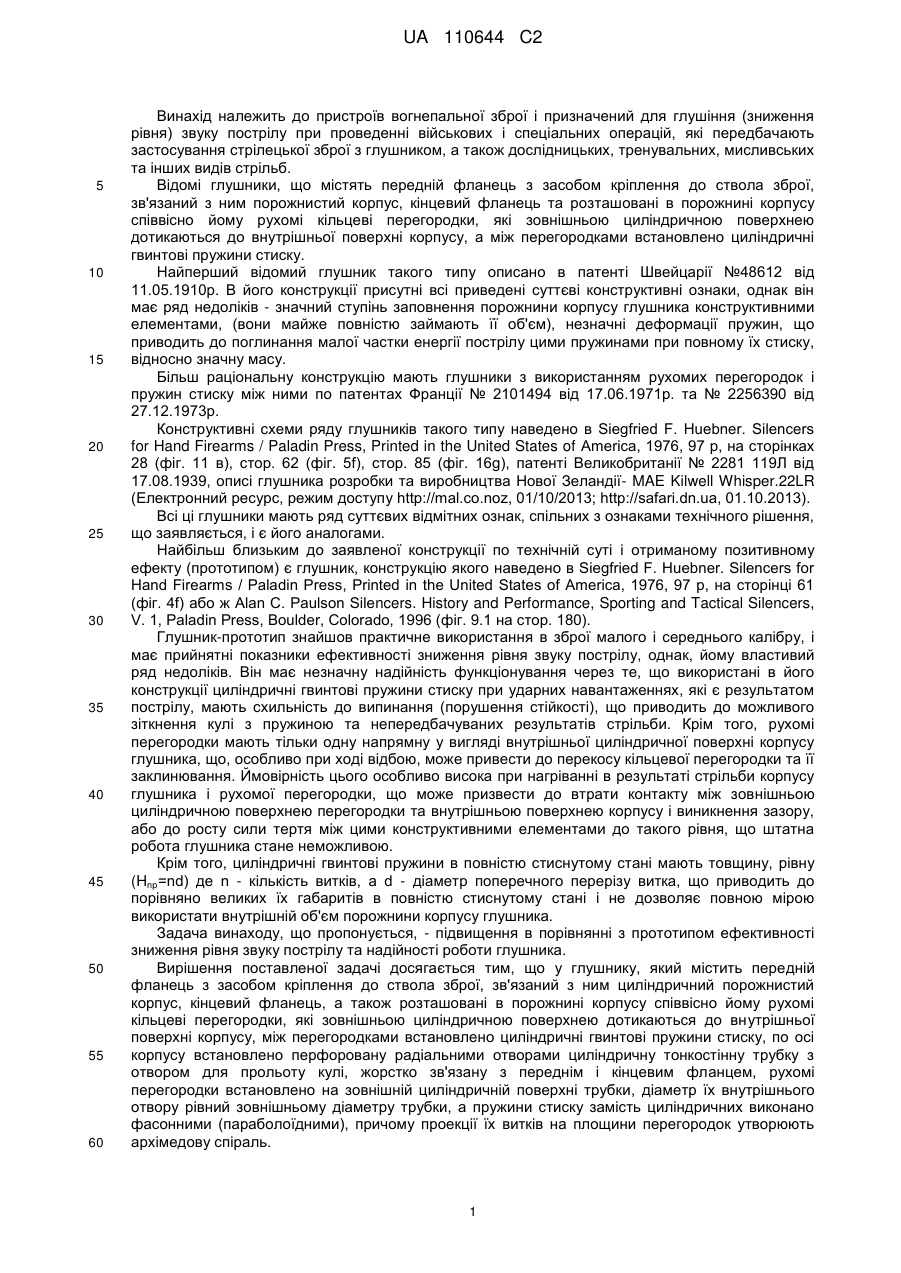

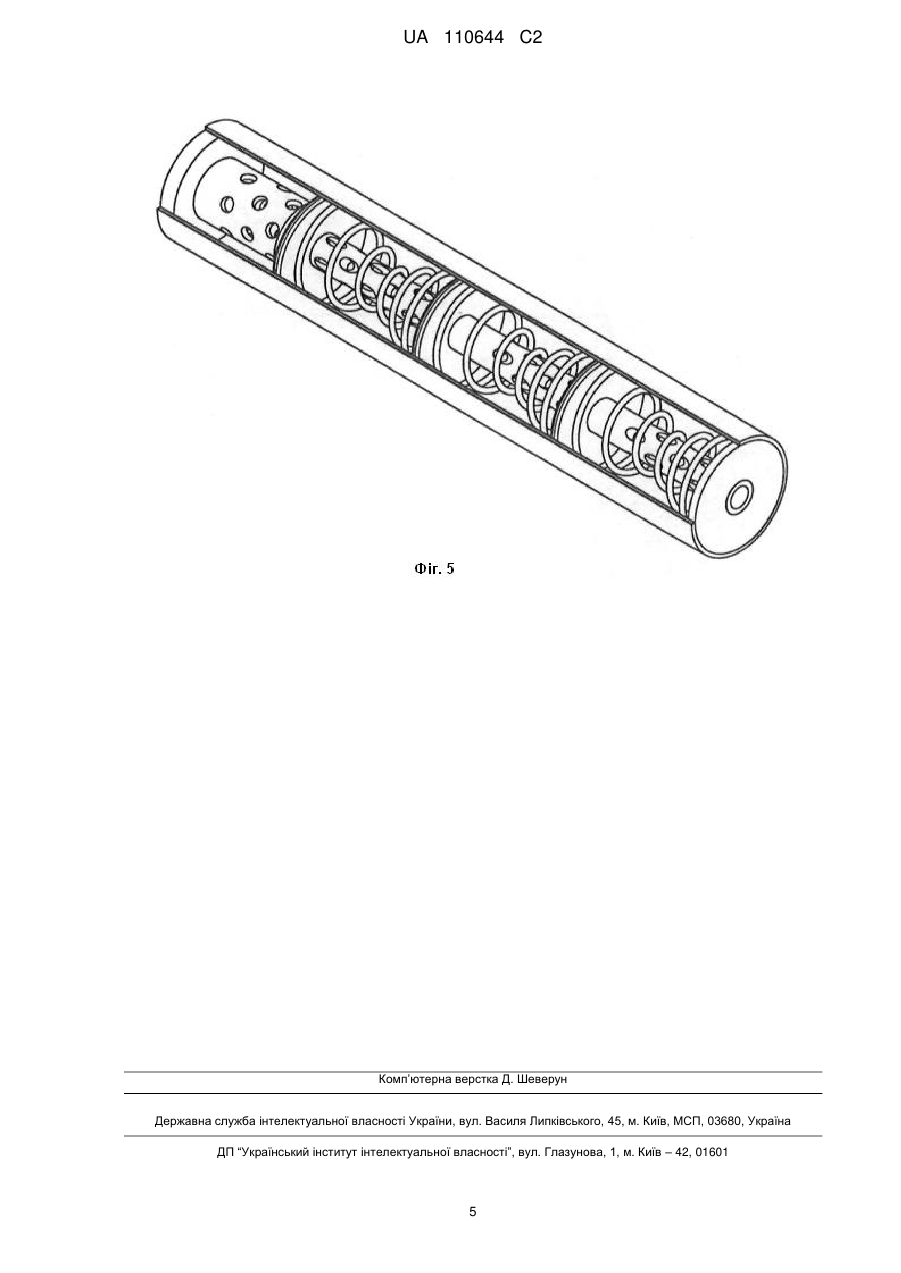

Реферат: Винахід належить до пристроїв вогнепальної зброї і призначений для глушіння звуку пострілу при проведенні військових і спеціальних операцій. Глушник звуку пострілу стрілецької зброї містить передній фланець з засобом кріплення до ствола зброї, зв'язаний з ним циліндричний порожнистий корпус, кінцевий фланець, а також розташовані в порожнині корпусу співвісно йому рухомі кільцеві перегородки, які зовнішньою циліндричною поверхнею стикаються до внутрішньої поверхні корпусу. Між перегородками встановлено гвинтові пружини стиску. По осі корпусу встановлено перфоровану радіальними отворами циліндричну тонкостінну трубку з отвором для прольоту кулі, жорстко зв'язану з переднім і кінцевим фланцями, рухомі перегородки встановлено на зовнішній циліндричній поверхні трубки, діаметр їх внутрішнього отвору рівний зовнішньому діаметру трубки. Пружини стиску виконано фасонними (параболоїдними), а проекції їх витків на площині перегородок утворюють архімедову спіраль. Винахід дозволяє знизити рівень звуку пострілу та підвищити надійність роботи глушника. UA 110644 C2 (12) UA 110644 C2 UA 110644 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристроїв вогнепальної зброї і призначений для глушіння (зниження рівня) звуку пострілу при проведенні військових і спеціальних операцій, які передбачають застосування стрілецької зброї з глушником, а також дослідницьких, тренувальних, мисливських та інших видів стрільб. Відомі глушники, що містять передній фланець з засобом кріплення до ствола зброї, зв'язаний з ним порожнистий корпус, кінцевий фланець та розташовані в порожнині корпусу співвісно йому рухомі кільцеві перегородки, які зовнішньою циліндричною поверхнею дотикаються до внутрішньої поверхні корпусу, а між перегородками встановлено циліндричні гвинтові пружини стиску. Найперший відомий глушник такого типу описано в патенті Швейцарії №48612 від 11.05.1910р. В його конструкції присутні всі приведені суттєві конструктивні ознаки, однак він має ряд недоліків - значний ступінь заповнення порожнини корпусу глушника конструктивними елементами, (вони майже повністю займають її об'єм), незначні деформації пружин, що приводить до поглинання малої частки енергії пострілу цими пружинами при повному їх стиску, відносно значну масу. Більш раціональну конструкцію мають глушники з використанням рухомих перегородок і пружин стиску між ними по патентах Франції № 2101494 від 17.06.1971р. та № 2256390 від 27.12.1973р. Конструктивні схеми ряду глушників такого типу наведено в Siegfried F. Huebner. Silencers for Hand Firearms / Paladin Press, Printed in the United States of America, 1976, 97 p, на сторінках 28 (фіг. 11 в), стор. 62 (фіг. 5f), стор. 85 (фіг. 16g), патенті Великобританії № 2281 119Л від 17.08.1939, описі глушника розробки та виробництва Нової Зеландії- MAE Kilwell Whisper.22LR (Електронний ресурс, режим доступу http://mal.co.noz, 01/10/2013; http://safari.dn.ua, 01.10.2013). Всі ці глушники мають ряд суттєвих відмітних ознак, спільних з ознаками технічного рішення, що заявляється, і є його аналогами. Найбільш близьким до заявленої конструкції по технічній суті і отриманому позитивному ефекту (прототипом) є глушник, конструкцію якого наведено в Siegfried F. Huebner. Silencers for Hand Firearms / Paladin Press, Printed in the United States of America, 1976, 97 p, на сторінці 61 (фіг. 4f) або ж Alan С. Paulson Silencers. History and Performance, Sporting and Tactical Silencers, V. 1, Paladin Press, Boulder, Colorado, 1996 (фіг. 9.1 на стор. 180). Глушник-прототип знайшов практичне використання в зброї малого і середнього калібру, і має прийнятні показники ефективності зниження рівня звуку пострілу, однак, йому властивий ряд недоліків. Він має незначну надійність функціонування через те, що використані в його конструкції циліндричні гвинтові пружини стиску при ударних навантаженнях, які є результатом пострілу, мають схильність до випинання (порушення стійкості), що приводить до можливого зіткнення кулі з пружиною та непередбачуваних результатів стрільби. Крім того, рухомі перегородки мають тільки одну напрямну у вигляді внутрішньої циліндричної поверхні корпусу глушника, що, особливо при ході відбою, може привести до перекосу кільцевої перегородки та її заклинювання. Ймовірність цього особливо висока при нагріванні в результаті стрільби корпусу глушника і рухомої перегородки, що може призвести до втрати контакту між зовнішньою циліндричною поверхнею перегородки та внутрішньою поверхнею корпусу і виникнення зазору, або до росту сили тертя між цими конструктивними елементами до такого рівня, що штатна робота глушника стане неможливою. Крім того, циліндричні гвинтові пружини в повністю стиснутому стані мають товщину, рівну (Hnp=nd) де n - кількість витків, a d - діаметр поперечного перерізу витка, що приводить до порівняно великих їх габаритів в повністю стиснутому стані і не дозволяє повною мірою використати внутрішній об'єм порожнини корпусу глушника. Задача винаходу, що пропонується, - підвищення в порівнянні з прототипом ефективності зниження рівня звуку пострілу та надійності роботи глушника. Вирішення поставленої задачі досягається тим, що у глушнику, який містить передній фланець з засобом кріплення до ствола зброї, зв'язаний з ним циліндричний порожнистий корпус, кінцевий фланець, а також розташовані в порожнині корпусу співвісно йому рухомі кільцеві перегородки, які зовнішньою циліндричною поверхнею дотикаються до внутрішньої поверхні корпусу, між перегородками встановлено циліндричні гвинтові пружини стиску, по осі корпусу встановлено перфоровану радіальними отворами циліндричну тонкостінну трубку з отвором для прольоту кулі, жорстко зв'язану з переднім і кінцевим фланцем, рухомі перегородки встановлено на зовнішній циліндричній поверхні трубки, діаметр їх внутрішнього отвору рівний зовнішньому діаметру трубки, а пружини стиску замість циліндричних виконано фасонними (параболоїдними), причому проекції їх витків на площини перегородок утворюють архімедову спіраль. 1 UA 110644 C2 5 10 15 20 25 30 35 40 45 50 55 60 Встановлення в корпусі глушника центральної тонкостінної циліндричної трубки з зовнішнім діаметром, рівним внутрішньому діаметру рухомих перегородок, забезпечує дві напрямні поверхні при їх русі - внутрішню поверхню корпусу глушника і зовнішню поверхню центральної трубки, що гарантує відсутність перекосів рухомих перегородок при їх прямому і зворотному русі. Використання фасонних (параболоїдних) пружин замість циліндричних обумовлено тим, що вони більш компактні та стійкі до випинання при ударних навантаженнях. Компактність цих пружин обумовлена тим, що проекція їх витків на площину являє собою архімедову спіраль, і при такій конструкції пружину можна стиснути до граничної висоти, рівної двом діаметрам поперечного перерізу витка (H np=2d), що забезпечує більш ефективне використання об'єму внутрішньої порожнини глушника (Курендаш Р. С. Конструирование пружин, Киев-Москва, Машгиз, 1958. - 110 с.; Пономарев С. Д., Андреева Л. Ε. Расчет упругих элементов машин и приборов. - М.: Машиностроение, 1980. - 326 е.). Крім цього, на відміну від циліндричних пружин, розташованих так, що вони майже дотикаються своєю зовнішньою поверхнею внутрішньої поверхні корпусу глушника, що також може при температурних деформаціях призвести до виходу глушника із ладу, параболоїдні пружини розташовані у вільному об'ємі порожнини корпусу. Вони також слугують завихрювачами потоку газу пострілу, що забезпечує додаткове збільшення втрат його енергії. Ці відмітні конструктивні ознаки забезпечують підвищення ефективності зниження рівня звуку пострілу та надійність роботи глушника. Крім цього, якщо глушник переважно використовується зі зброєю середнього калібру, автори пропонують додатково в конструкцію глушника між переднім фланцем та першою по ходу кулі рухомою перегородкою по осі корпусу встановити перфорований радіальними отворами циліндр, який утворює внутрішню та зовнішню кільцеву розширювальні камери, а в площині дотикання першої рухомої перегородки до зовнішньої основи циліндра встановити амортизуючу (наприклад, фторопластову) кільцеву шайбу. Створена таким чином перша розширювальна камера глушника забезпечить газодинамічну картину течії, що сприятиме підвищенню ефективності зниження рівня звуку при пострілі зі зброї середнього калібру. Конструкція глушника, що пропонується, пояснюється кресленнями, де на фіг. 1 приведено повздовжній розріз глушника в його основному варіанті, а на фіг. 2 з встановленим на вході перфорованим циліндром. Глушник (фіг 1) містить передній фланець (1), корпус (2), кінцевий фланець (3), рухомі кільцеві перегородки (4), встановлені на центральній трубці (5) з радіальними отворами (6) та параболоїдні пружини стиску (7). В додатковому варіанті (фіг. 2) він також включає перфорований циліндр (8), який утворює внутрішню (А) та зовнішню кільцеву (Б) камери, причому на його зовнішній основі (В) встановлено амортизуючу кільцеву шайбу (9). На фіг. 3 зображено крайнє переднє положення конструктивних елементів глушника в момент вильоту з нього кулі. На фіг. 4 та фіг. 5 приведено ЗД-зображення глушника, що пропонується. Глушник працює наступним чином. При вильоті кулі із зрізу ствола зброї в корпус глушника (2) надходять гази пострілу, які мають високий тиск і температуру, а також швидкість, близьку до швидкості звуку (як правило, глушник такої конструкції використовуються при стрільбі білязвуковими боєприпасами). Гази, які надходять в порожнину глушника як безпосередньо зі зрізу фланця (1), так і через радіальні отвори (б) центральної трубки (5), під значним тиском взаємодіють з рухомими перегородками (4) і зміщують їх з вихідного положення по напряму польоту кулі до кінцевого, як це показано на фіг. 3. При цьому параболоїдні пружини приймають повністю стиснуте кінцеве положення з товщиною (T np=2d). Переміщення перегородок (4) здійснюється по зовнішній поверхні центральної трубки (5) та внутрішній поверхні корпусу (2), що забезпечує їх перпендикулярність повздовжній осі глушника і відсутність перекосів. Пружини стискаються до максимально компактного стану, що забезпечує краще використання внутрішнього об'єму корпусу глушника, а також дозволяє збільшити величину енергії, яку поглинають пружини. Це приводить до підвищення ефективності зниження рівня звуку пострілу глушником. Після вильоту кулі з глушника гази пострілу витікають з корпусу глушника і в результаті зворотного ходу під дією сил стиску пружин всі його конструктивні елементи займають вихідне для наступного пострілу положення (фіг. 1, 2). При ході відбою після пострілу боєприпасом середнього калібру перша рухома перегородка взаємодіє з амортизуючою кільцевою шайбою (9), що забезпечує зменшення динамічного навантаження на глушник і зброю. Таким чином, глушник, конструкція якого пропонується авторами, забезпечує збільшення поглинання енергії пострілу за рахунок деформації пружин, а також надійності його роботи в порівнянні з відомими глушниками такого типу. 2 UA 110644 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 1. Глушник звуку пострілу стрілецької зброї, що містить передній фланець з засобом кріплення до ствола зброї, зв'язаний з ним циліндричний порожнистий корпус, кінцевий фланець, а також розташовані в порожнині корпусу співвісно йому рухомі кільцеві перегородки, які зовнішньою циліндричною поверхнею дотикаються до внутрішньої поверхні корпусу, між перегородками встановлено гвинтові пружини стиску, який відрізняється тим, що по осі корпусу встановлено перфоровану радіальними отворами циліндричну тонкостінну трубку з отвором для прольоту кулі, жорстко зв'язану з переднім і кінцевим фланцями, рухомі перегородки встановлено на зовнішній циліндричній поверхні трубки, діаметр їх внутрішнього отвору рівний зовнішньому діаметру трубки, а пружини стиску виконано фасонними (параболоїдними), причому проекції їх витків на площині перегородок утворюють архімедову спіраль. 2. Глушник за п. 1, який відрізняється тим, що в ньому між переднім фланцем та першою по ходу кулі рухомою перегородкою по осі корпусу глушника встановлено перфорований радіальними отворами порожнистий циліндр, який утворює внутрішню та зовнішню кільцеву розширювальні камери, а в площині дотикання першої рухомої перегородки до зовнішньої основи циліндра встановлено амортизуючу (наприклад, фторопластову) кільцеву шайбу. 3 UA 110644 C2 4 UA 110644 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
