Глушник звуку пострілу стрілецької зброї
Номер патенту: 42818
Опубліковано: 15.11.2001
Автори: Коновалов Микола Анатолійович, Дигас Олександр Жоржевич, Гришенцев Віктор Григорович, Поляков Геннадій Анатолійович, Воронін Олександр Михайлович, Скорик Олександр Дмитрович, Кулик Анатолій Дмитрович
Формула / Реферат
1. Глушник звуку пострілу стрілецької зброї, в тому числі автоматичної, який має порожнистий корпус-гільзу з вхідним і вихідним фланцями, установлені всередині корпуса-гільзи перегородки-діафрагми із співвісними зі стволом зброї отворами для проходження кулі, причому вхідний фланець обладнаний вузлом роз'ємного стикування глушника зі зброєю, який відрізняється тим, що перегородки-діафрагми і вихідний фланець глушника обладнані на вході дифузорами, а на виході - соплами, при цьому довжина дифузора не менше діаметра прохідного каналу і не більше половини розміру розширювальної камери по осі, у вузлі стикування вхідного фланця зі стволом зброї вмонтований пружний елемент, що взаємодіє зі стволом зброї, а сопло вихідного фланця виконано з еластичного матеріалу, що має пружно-гістерезисні властивості, наприклад силіконової гуми.
2. Глушник за п. 1, який відрізняється тим, що пружний елемент виконаний у вигляді гофрованої тарілчастої пружини, установленої в кільцевій виточці вхідного фланця із зовнішньої сторони, що взаємодіє з виступом, що знаходиться на стволі зброї.
3. Глушник за п. 1, який відрізняється тим, що пружний елемент виконаний у вигляді гофрованої тарілчастої пружини, що кріпиться до вхідного фланця в кільцевій виточці всередині глушника і взаємодіє з торцевим зрізом ствола зброї.
4. Глушник за п. 1, який відрізняється тим, що в прохідних каналах дифузорів і сопел, принаймні в одному з них, виконані профільні кільцеві проточки, а передній торець дифузора спрофільований.
5. Глушник за пп. 1-4, який відрізняється тим, що перегородки-діафрагми, принаймні перша по ходу кулі, виконані разом з дифузором та соплом із тугоплавкого матеріалу.
6. Глушник за пп. 1-5, який відрізняється тим, що його зовнішні поверхні покриті звукопоглинаючим матеріалом, наприклад силіконовою гумою.
Текст

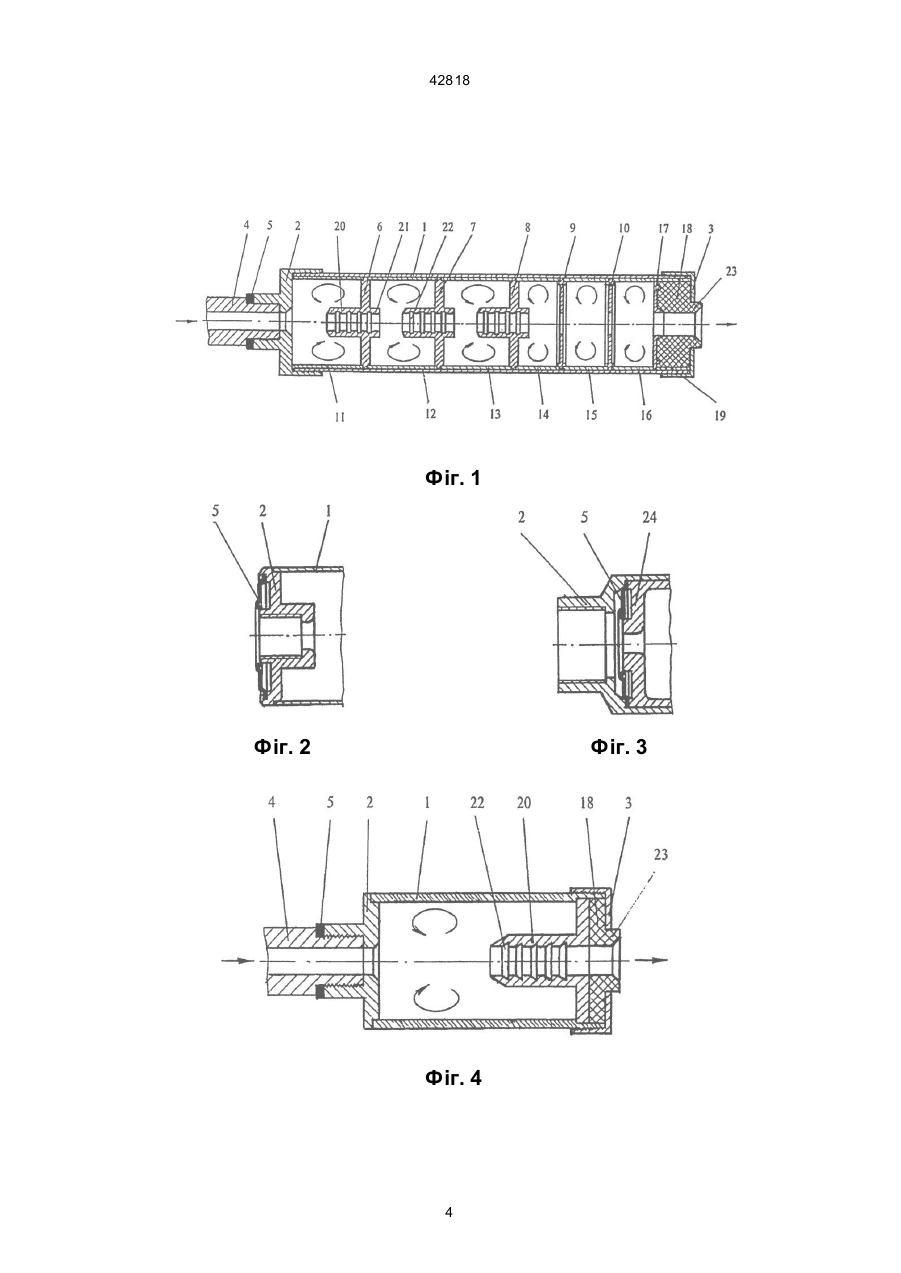

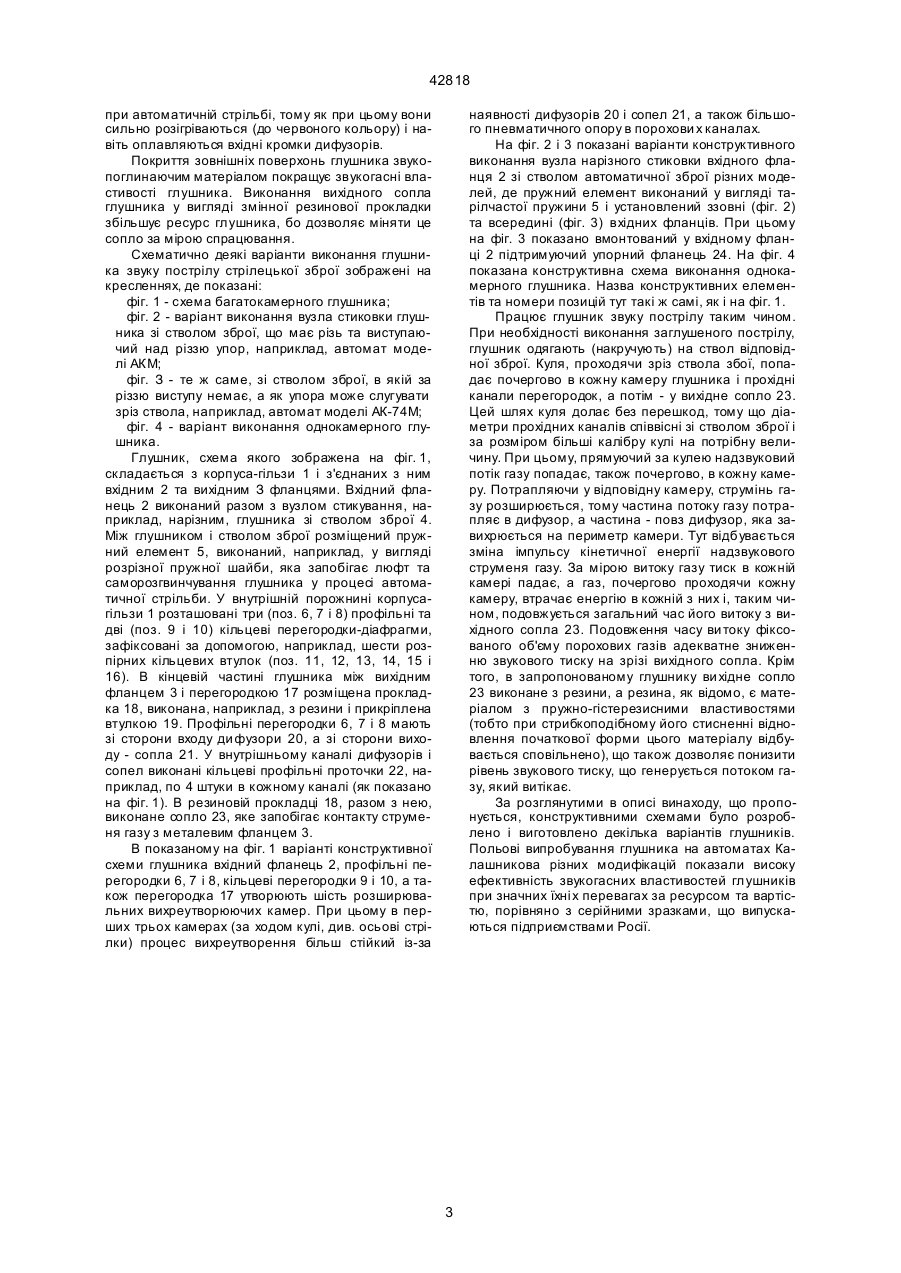

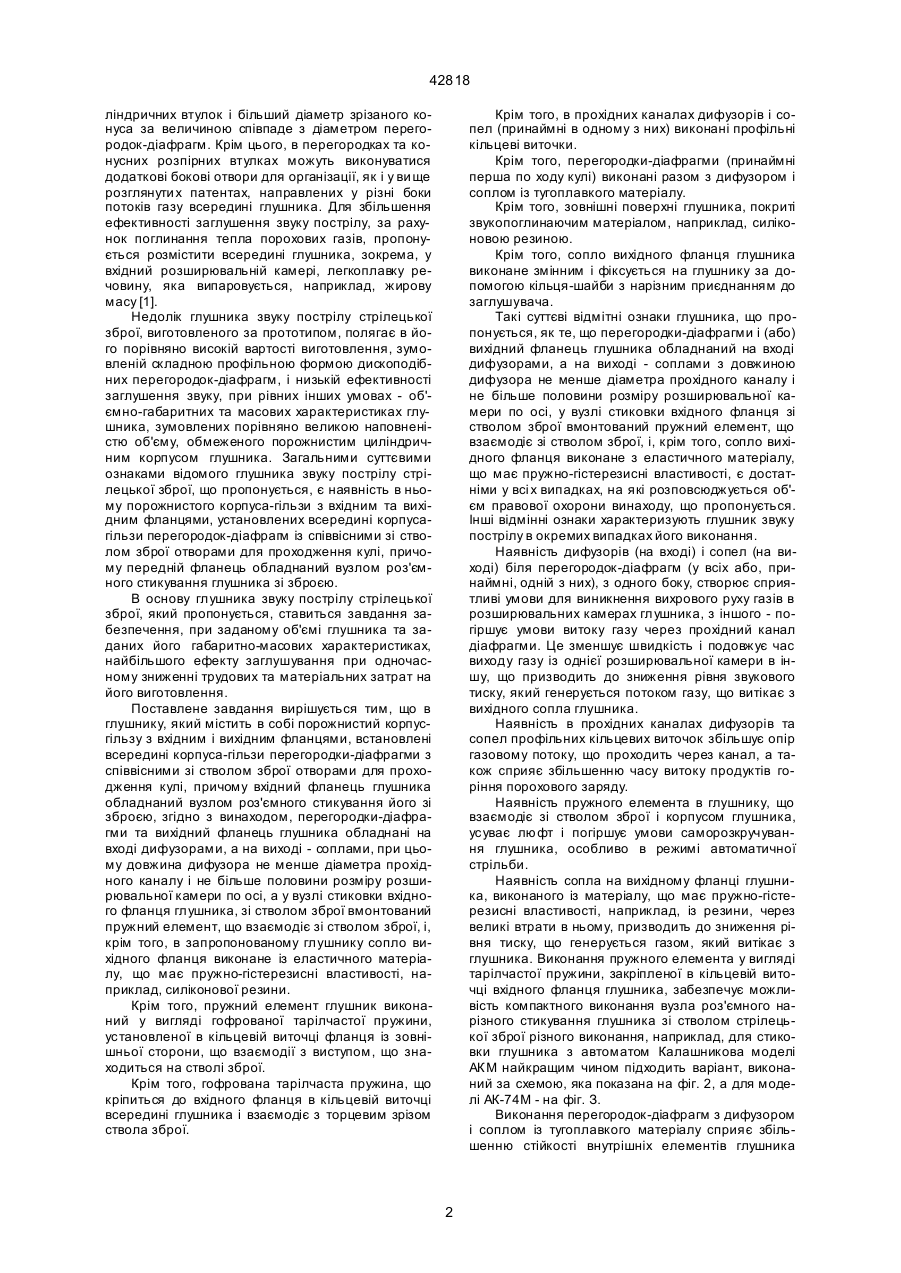

1. Глушник звуку пострілу стрілецької зброї, в тому числі автоматичної, який має порожнистий корпус-гільзу з вхідним і вихідним фланцями, установлені всередині корпуса-гільзи перегородкидіафрагми із співвісними зі стволом зброї отворами для проходження кулі, причому вхідний фланець обладнаний вузлом роз'ємного стикування глушника зі зброєю, який відрізняється тим, що перегородки-діафрагми і вихідний фланець глушника обладнані на вході дифузорами, а на виході соплами, при цьому довжина дифузора не менше діаметра прохідного каналу і не більше половини розміру розширювальної камери по осі, у вузлі стикування вхідного фланця зі стволом зброї вмонтований пружний елемент, що взаємодіє зі стволом зброї, а сопло вихідного фланця виконано з C2 (54) ГЛУШНИК З ВУКУ ПОСТРІЛУ СТРІЛЕЦЬКОЇ ЗБРОЇ 42818 ліндричних втулок і більший діаметр зрізаного конуса за величиною співпаде з діаметром перегородок-діафрагм. Крім цього, в перегородках та конусних розпірних втулках можуть виконуватися додаткові бокові отвори для організації, як і у ви ще розглянути х патентах, направлених у різні боки потоків газу всередині глушника. Для збільшення ефективності заглушення звуку пострілу, за рахунок поглинання тепла порохових газів, пропонується розмістити всередині глушника, зокрема, у вхідний розширювальній камері, легкоплавку речовину, яка випаровується, наприклад, жирову масу [1]. Недолік глушника звуку пострілу стрілецької зброї, виготовленого за прототипом, полягає в його порівняно високій вартості виготовлення, зумовленій складною профільною формою дископодібних перегородок-діафрагм, і низькій ефективності заглушення звуку, при рівних інших умовах - об'ємно-габаритних та масових характеристиках глушника, зумовлених порівняно великою наповненістю об'єму, обмеженого порожнистим циліндричним корпусом глушника. Загальними суттєвими ознаками відомого глушника звуку пострілу стрілецької зброї, що пропонується, є наявність в ньому порожнистого корпуса-гільзи з вхідним та вихідним фланцями, установлених всередині корпусагільзи перегородок-діафрагм із співвісними зі стволом зброї отворами для проходження кулі, причому передній фланець обладнаний вузлом роз'ємного стикування глушника зі зброєю. В основу глушника звуку пострілу стрілецької зброї, який пропонується, ставиться завдання забезпечення, при заданому об'ємі глушника та заданих його габаритно-масових характеристиках, найбільшого ефекту заглушування при одночасному зниженні трудових та матеріальних затрат на його виготовлення. Поставлене завдання вирішується тим, що в глушнику, який містить в собі порожнистий корпусгільзу з вхідним і вихідним фланцями, встановлені всередині корпуса-гільзи перегородки-діафрагми з співвісними зі стволом зброї отворами для проходження кулі, причому вхідний фланець глушника обладнаний вузлом роз'ємного стикування його зі зброєю, згідно з винаходом, перегородки-діафрагми та вихідний фланець глушника обладнані на вході дифузорами, а на виході - соплами, при цьому довжина дифузора не менше діаметра прохідного каналу і не більше половини розміру розширювальної камери по осі, а у вузлі стиковки вхідного фланця глушника, зі стволом зброї вмонтований пружний елемент, що взаємодіє зі стволом зброї, і, крім того, в запропонованому глушнику сопло вихідного фланця виконане із еластичного матеріалу, що має пружно-гістерезисні властивості, наприклад, силіконової резини. Крім того, пружний елемент глушник виконаний у вигляді гофрованої тарілчастої пружини, установленої в кільцевій виточці фланця із зовнішньої сторони, що взаємодії з виступом, що знаходиться на стволі зброї. Крім того, гофрована тарілчаста пружина, що кріпиться до вхідного фланця в кільцевій виточці всередині глушника і взаємодіє з торцевим зрізом ствола зброї. Крім того, в прохідних каналах дифузорів і сопел (принаймні в одному з них) виконані профільні кільцеві виточки. Крім того, перегородки-діафрагми (принаймні перша по ходу кулі) виконані разом з дифузором і соплом із тугоплавкого матеріалу. Крім того, зовнішні поверхні глушника, покриті звукопоглинаючим матеріалом, наприклад, силіконовою резиною. Крім того, сопло вихідного фланця глушника виконане змінним і фіксується на глушнику за допомогою кільця-шайби з нарізним приєднанням до заглушувача. Такі суттєві відмітні ознаки глушника, що пропонується, як те, що перегородки-діафрагми і (або) вихідний фланець глушника обладнаний на вході дифузорами, а на виході - соплами з довжиною дифузора не менше діаметра прохідного каналу і не більше половини розміру розширювальної камери по осі, у вузлі стиковки вхідного фланця зі стволом зброї вмонтований пружний елемент, що взаємодіє зі стволом зброї, і, крім того, сопло вихідного фланця виконане з еластичного матеріалу, що має пружно-гістерезисні властивості, є достатніми у всі х випадках, на які розповсюджується об'єм правової охорони винаходу, що пропонується. Інші відмінні ознаки характеризують глушник звуку пострілу в окремих випадках його виконання. Наявність дифузорів (на вході) і сопел (на виході) біля перегородок-діафрагм (у всіх або, принаймні, одній з них), з одного боку, створює сприятливі умови для виникнення вихрового руху газів в розширювальних камерах глушника, з іншого - погіршує умови витоку газу через прохідний канал діафрагми. Це зменшує швидкість і подовжує час виходу газу із однієї розширювальної камери в іншу, що призводить до зниження рівня звукового тиску, який генерується потоком газу, що витікає з вихідного сопла глушника. Наявність в прохідних каналах дифузорів та сопел профільних кільцевих виточок збільшує опір газовому потоку, що проходить через канал, а також сприяє збільшенню часу витоку продуктів горіння порохового заряду. Наявність пружного елемента в глушнику, що взаємодіє зі стволом зброї і корпусом глушника, усуває люфт і погіршує умови саморозкручування глушника, особливо в режимі автоматичної стрільби. Наявність сопла на вихідному фланці глушника, виконаного із матеріалу, що має пружно-гістерезисні властивості, наприклад, із резини, через великі втрати в ньому, призводить до зниження рівня тиску, що генерується газом, який витікає з глушника. Виконання пружного елемента у вигляді тарілчастої пружини, закріпленої в кільцевій виточці вхідного фланця глушника, забезпечує можливість компактного виконання вузла роз'ємного нарізного стикування глушника зі стволом стрілецької зброї різного виконання, наприклад, для стиковки глушника з автоматом Калашникова моделі АКМ найкращим чином підходить варіант, виконаний за схемою, яка показана на фіг. 2, а для моделі АК-74М - на фіг. З. Виконання перегородок-діафрагм з дифузором і соплом із тугоплавкого матеріалу сприяє збільшенню стійкості внутрішніх елементів глушника 2 42818 при автоматичній стрільбі, тому як при цьому вони сильно розігріваються (до червоного кольору) і навіть оплавляються вхідні кромки дифузорів. Покриття зовнішніх поверхонь глушника звукопоглинаючим матеріалом покращує звукогасні властивості глушника. Виконання вихідного сопла глушника у вигляді змінної резинової прокладки збільшує ресурс глушника, бо дозволяє міняти це сопло за мірою спрацювання. Схематично деякі варіанти виконання глушника звуку пострілу стрілецької зброї зображені на кресленнях, де показані: фіг. 1 - схема багатокамерного глушника; фіг. 2 - варіант виконання вузла стиковки глушника зі стволом зброї, що має різь та виступаючий над різзю упор, наприклад, автомат моделі АКМ; фіг. З - те ж саме, зі стволом зброї, в якій за різзю виступу немає, а як упора може слугувати зріз ствола, наприклад, автомат моделі АК-74М; фіг. 4 - варіант виконання однокамерного глушника. Глушник, схема якого зображена на фіг. 1, складається з корпуса-гільзи 1 і з'єднаних з ним вхідним 2 та вихідним З фланцями. Вхідний фланець 2 виконаний разом з вузлом стикування, наприклад, нарізним, глушника зі стволом зброї 4. Між глушником і стволом зброї розміщений пружний елемент 5, виконаний, наприклад, у вигляді розрізної пружної шайби, яка запобігає люфт та саморозгвинчування глушника у процесі автоматичної стрільби. У внутрішній порожнині корпусагільзи 1 розташовані три (поз. 6, 7 і 8) профільні та дві (поз. 9 і 10) кільцеві перегородки-діафрагми, зафіксовані за допомогою, наприклад, шести розпірних кільцевих втулок (поз. 11, 12, 13, 14, 15 і 16). В кінцевій частині глушника між вихідним фланцем 3 і перегородкою 17 розміщена прокладка 18, виконана, наприклад, з резини і прикріплена втулкою 19. Профільні перегородки 6, 7 і 8 мають зі сторони входу ди фузори 20, а зі сторони виходу - сопла 21. У внутрішньому каналі дифузорів і сопел виконані кільцеві профільні проточки 22, наприклад, по 4 штуки в кожному каналі (як показано на фіг. 1). В резиновій прокладці 18, разом з нею, виконане сопло 23, яке запобігає контакту струменя газу з металевим фланцем 3. В показаному на фіг. 1 варіанті конструктивної схеми глушника вхідний фланець 2, профільні перегородки 6, 7 і 8, кільцеві перегородки 9 і 10, а також перегородка 17 утворюють шість розширювальних вихреутворюючих камер. При цьому в перших трьох камерах (за ходом кулі, див. осьові стрілки) процес вихреутворення більш стійкий із-за наявності дифузорів 20 і сопел 21, а також більшого пневматичного опору в порохови х каналах. На фіг. 2 і 3 показані варіанти конструктивного виконання вузла нарізного стиковки вхідного фланця 2 зі стволом автоматичної зброї різних моделей, де пружний елемент виконаний у вигляді тарілчастої пружини 5 і установлений ззовні (фіг. 2) та всередині (фіг. 3) вхідних фланців. При цьому на фіг. 3 показано вмонтований у вхідному фланці 2 підтримуючий упорний фланець 24. На фіг. 4 показана конструктивна схема виконання однокамерного глушника. Назва конструктивних елементів та номери позицій тут такі ж самі, як і на фіг. 1. Працює глушник звуку пострілу таким чином. При необхідності виконання заглушеного пострілу, глушник одягають (накручують) на ствол відповідної зброї. Куля, проходячи зріз ствола збої, попадає почергово в кожну камеру глушника і прохідні канали перегородок, а потім - у вихідне сопло 23. Цей шлях куля долає без перешкод, тому що діаметри прохідних каналів співвісні зі стволом зброї і за розміром більші калібру кулі на потрібну величину. При цьому, прямуючий за кулею надзвуковий потік газу попадає, також почергово, в кожну камеру. Потрапляючи у відповідну камеру, струмінь газу розширюється, тому частина потоку газу потрапляє в дифузор, а частина - повз дифузор, яка завихрюється на периметр камери. Тут відбувається зміна імпульсу кінетичної енергії надзвукового струменя газу. За мірою витоку газу тиск в кожній камері падає, а газ, почергово проходячи кожну камеру, втрачає енергію в кожній з них і, таким чином, подовжується загальний час його витоку з вихідного сопла 23. Подовження часу ви току фіксованого об'єму порохових газів адекватне зниженню звукового тиску на зрізі вихідного сопла. Крім того, в запропонованому глушнику ви хідне сопло 23 виконане з резини, а резина, як відомо, є матеріалом з пружно-гістерезисними властивостями (тобто при стрибкоподібному його стисненні відновлення початкової форми цього матеріалу відбувається сповільнено), що також дозволяє понизити рівень звукового тиску, що генерується потоком газу, який витікає. За розглянутими в описі винаходу, що пропонується, конструктивними схемами було розроблено і виготовлено декілька варіантів глушників. Польові випробування глушника на автоматах Калашникова різних модифікацій показали високу ефективність звукогасних властивостей глушників при значних їхні х перевагах за ресурсом та вартістю, порівняно з серійними зразками, що випускаються підприємствами Росії. 3 42818 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 4 42818 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
ДивитисяДодаткова інформація
Назва патенту англійськоюSilencer of shot sound of rifle arms
Автори англійськоюKonovalov Mykola Anatoliiovych, Kulyk Anatolii Dmytrovych, Skoryk Oleksandr Dmytrovych, Voronin Oleksandr Mykhailovych, Hryshentsev Viktor Hryhorovych, Dyhas Oleksandr Zhorzhevych, Poliakov Hennadii Anatoliiovych
Назва патенту російськоюГлушитель звука выстрела стрелкового оружия
Автори російськоюКоновалов Николай Анатольевич, Кулик Анатолий Дмитриевич, Скорик Александр Дмитриевич, Воронин Александр Михайлович, Гришенцев Виктор Григорьевич, Дигас Александр Жоржевич, Поляков Геннадий Анатольевич
МПК / Мітки
МПК: F41A 21/30
Мітки: пострілу, глушник, звуку, стрілецької, зброї
