Монорейкова система

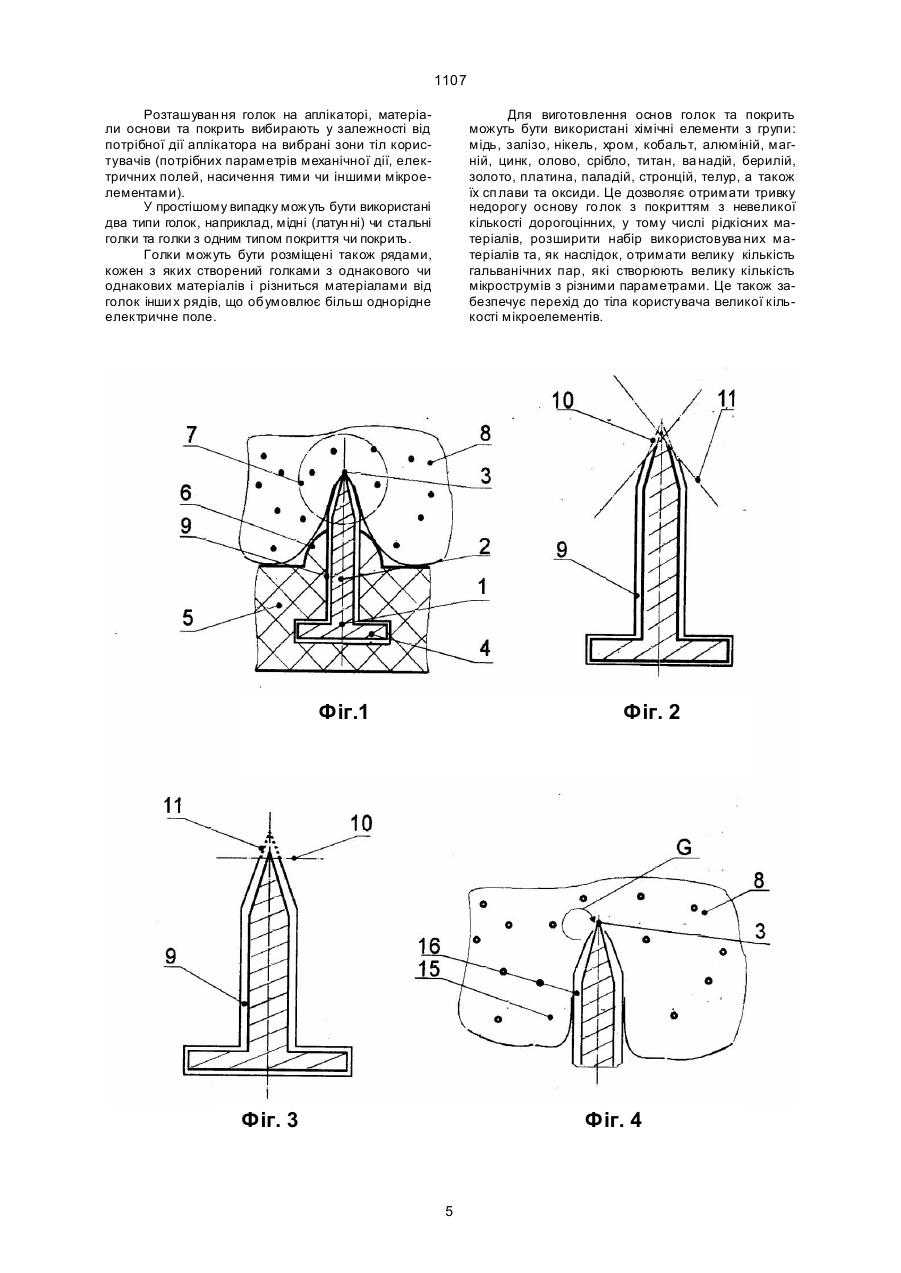

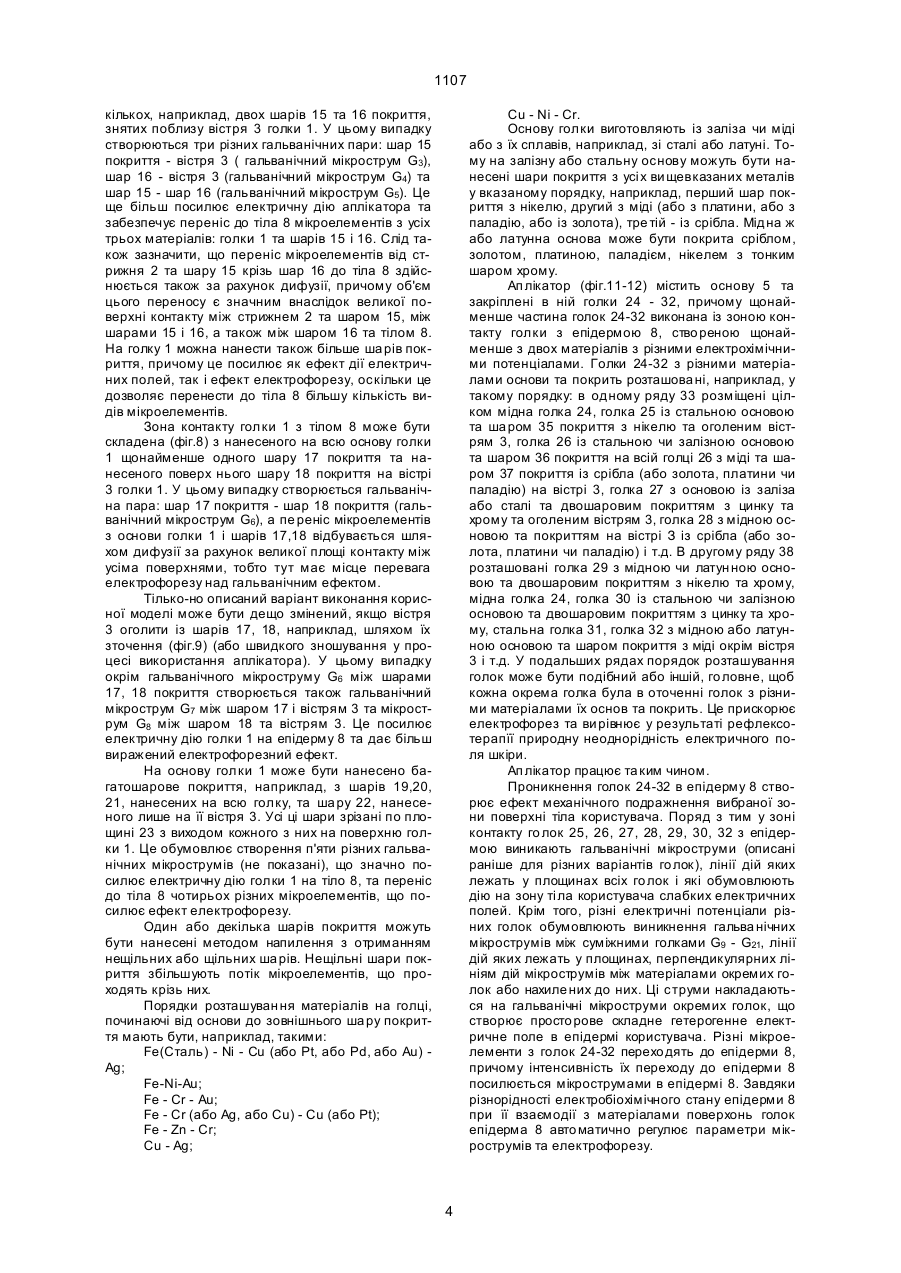

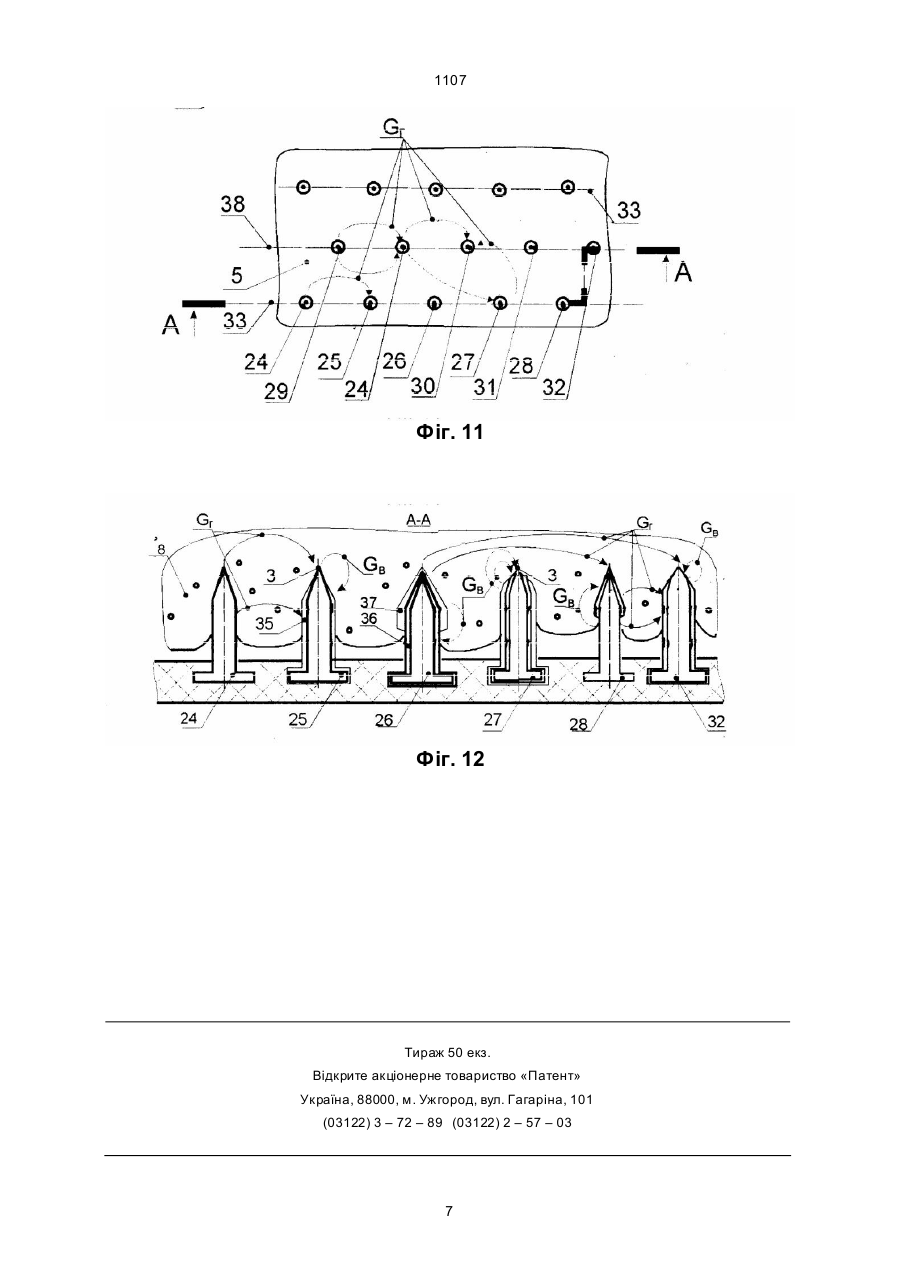

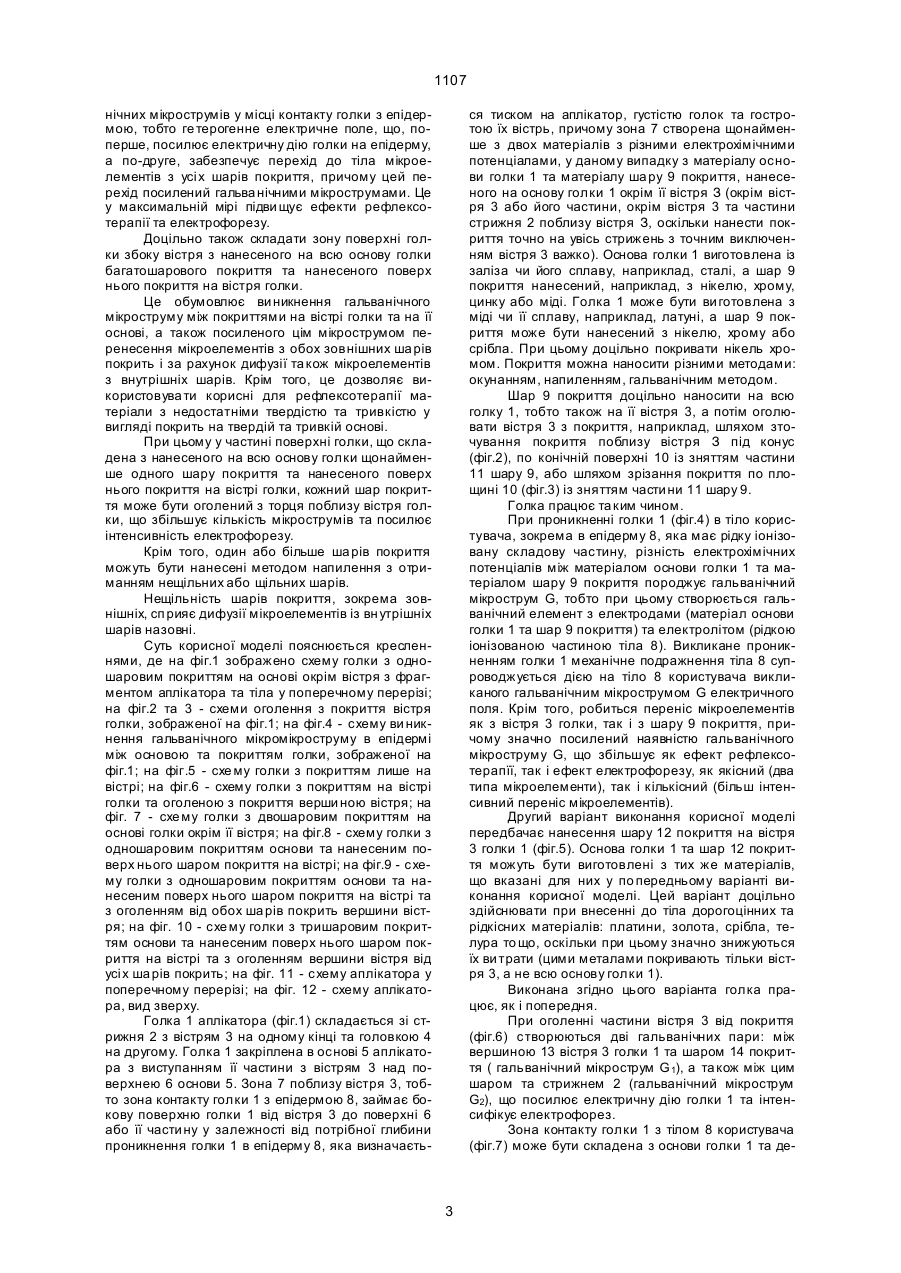

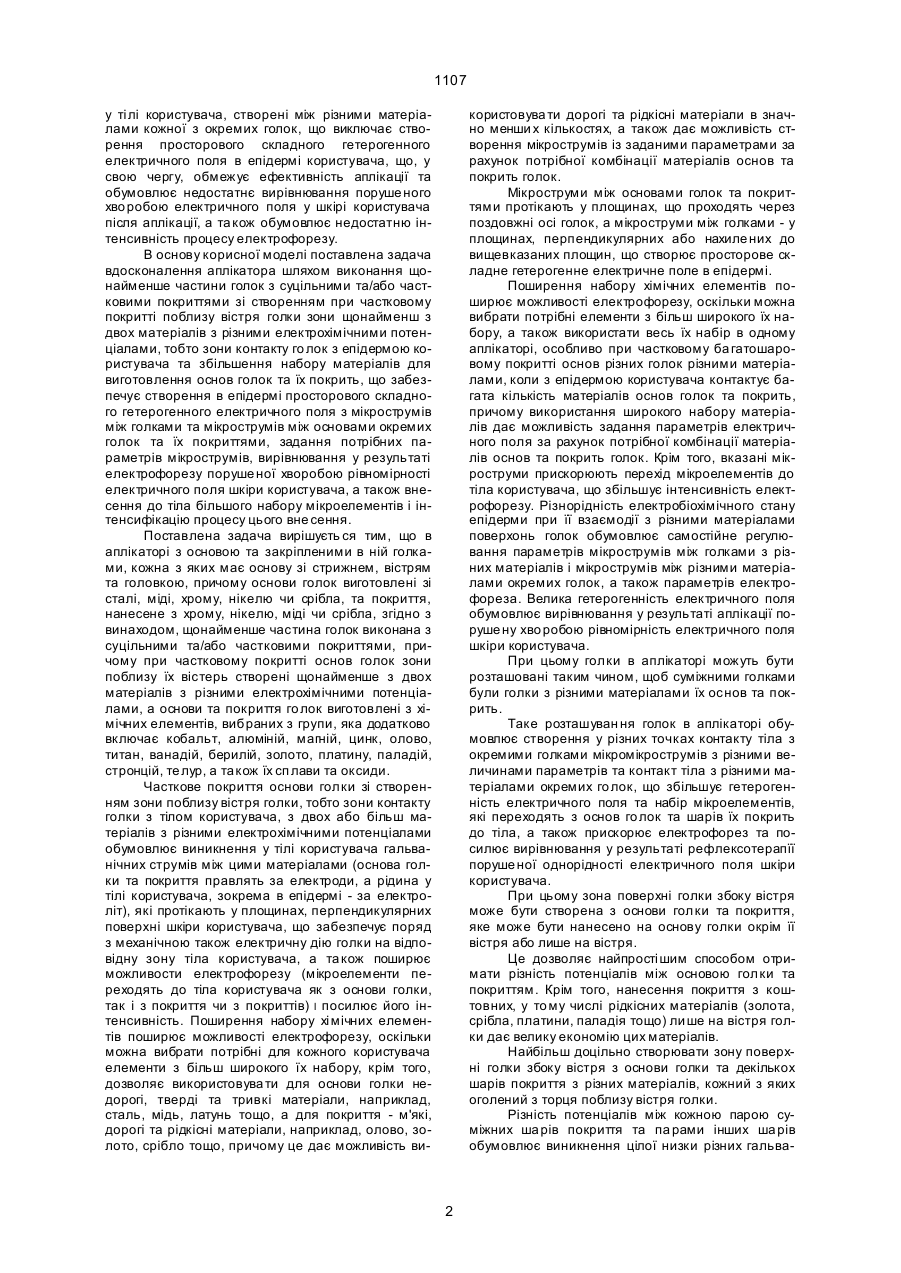

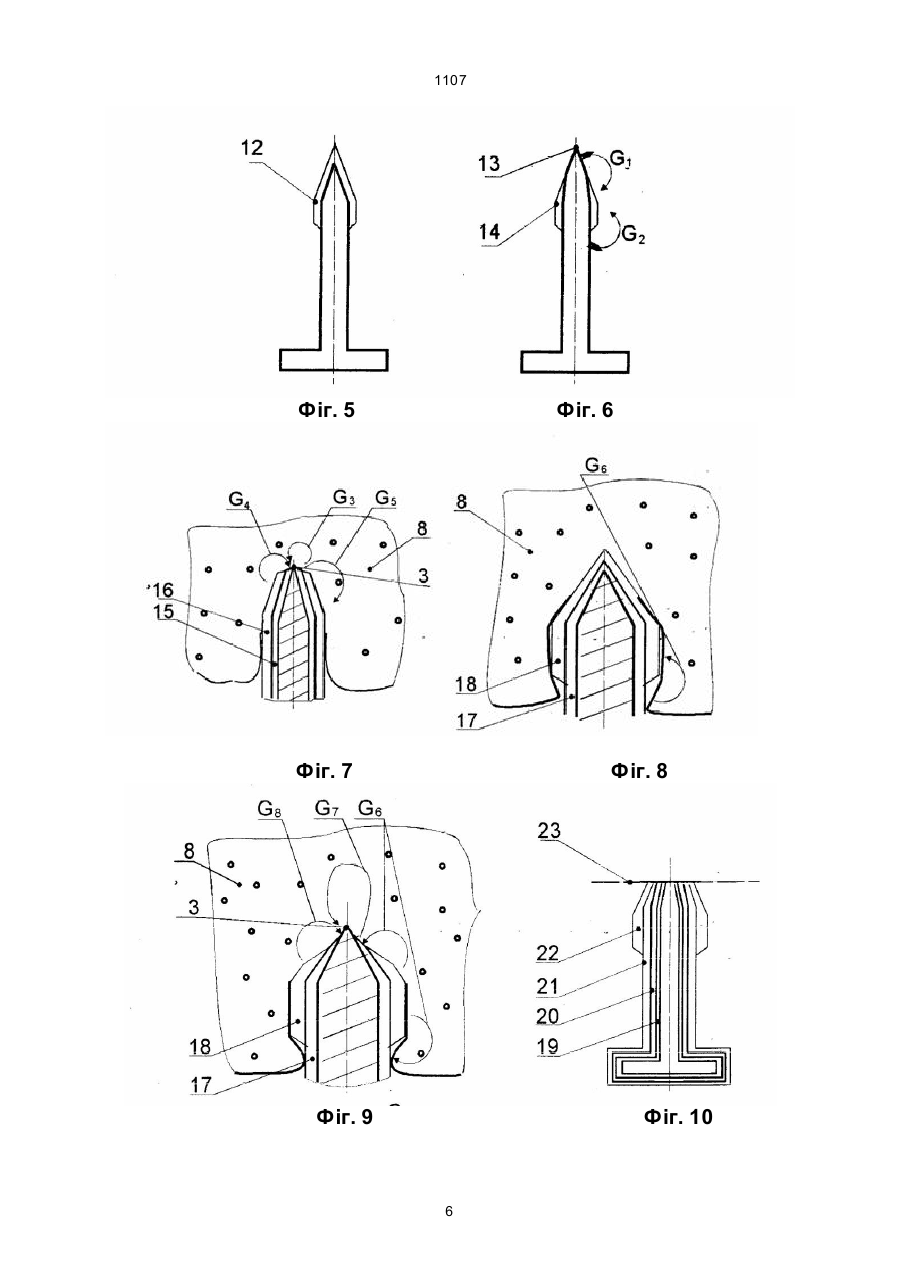

1. Аплікатор з основою та закріпленими в ній голками, кожна з яких має основу зі стрижнем, вістрям та головкою, причому основи голок виготовлені зі сталі, міді, хрому, нікелю чи срібла, та покриття, нанесене з хрому, нікелю, міді чи срібла, який відрізняється тим, що щонайменше частина голок виконана з суцільними та/або частковими покриттями, причому при частковому покритті основ голок зони поблизу їх вістер створені щонайменше з двох матеріалів з різними електрохімічними потенціалами, а основи та покриття голок виготовлені з хімічних елементів, вибраних з групи, яка додатково включає кобальт, алюміній, магній, цинк, олово, титан, ванадій, берилій, золото, платину, паладій, стронцій, телур, а також їх сплави та оксиди. 2. Аплікатор за п. 1, який відрізняється тим, що голки в аплікаторі розташовані таким чином, щоб суміжними голками були голки з різними матеріалами їх основ та покрить. 3. Аплікатор за п. 1 або 2, який відрізняється тим, що зона поверхні голки поблизу вістря ство рена з 1107 у ті лі користувача, створені між різними матеріалами кожної з окремих голок, що виключає створення просторового складного гетерогенного електричного поля в епідермі користувача, що, у свою чергу, обмежує ефективність аплікації та обумовлює недостатнє вирівнювання поруше ного хво робою електричного поля у шкірі користувача після аплікації, а та кож обумовлює недостатню інтенсивність процесу електрофорезу. В основу корисної моделі поставлена задача вдосконалення аплікатора шляхом виконання щонайменше частини голок з суцільними та/або частковими покриттями зі створенням при частковому покритті поблизу вістря голки зони щонайменш з двох матеріалів з різними електрохімічними потенціалами, тобто зони контакту го лок з епідермою користувача та збільшення набору матеріалів для виготовлення основ голок та їх покрить, що забезпечує створення в епідермі просторового складного гетерогенного електричного поля з мікрострумів між голками та мікрострумів між основами окремих голок та їх покриттями, задання потрібних параметрів мікрострумів, вирівнювання у результаті електрофорезу поруше ної хворобою рівномірності електричного поля шкіри користувача, а також внесення до тіла більшого набору мікроелементів і інтенсифікацію процесу цього вне сення. Поставлена задача вирішуєть ся тим, що в аплікаторі з основою та закріпленими в ній голками, кожна з яких має основу зі стрижнем, вістрям та головкою, причому основи голок виготовлені зі сталі, міді, хрому, нікелю чи срібла, та покриття, нанесене з хрому, нікелю, міді чи срібла, згідно з винаходом, щонайменше частина голок виконана з суцільними та/або частковими покриттями, причому при частковому покритті основ голок зони поблизу їх вістерь створені щонайменше з двох матеріалів з різними електрохімічними потенціалами, а основи та покриття го лок виготовлені з хімічних елементів, вибраних з групи, яка додатково включає кобальт, алюміній, магній, цинк, олово, титан, ванадій, берилій, золото, платину, паладій, стронцій, телур, а також їх сп лави та оксиди. Часткове покриття основи голки зі створенням зони поблизу вістря голки, тобто зони контакту голки з тілом користувача, з двох або більш матеріалів з різними електрохімічними потенціалами обумовлює виникнення у тілі користувача гальванічних струмів між цими матеріалами (основа голки та покриття правлять за електроди, а рідина у тілі користувача, зокрема в епідермі - за електроліт), які протікають у площинах, перпендикулярних поверхні шкіри користувача, що забезпечує поряд з механічною також електричну дію голки на відповідну зону тіла користувача, а та кож поширює можливости електрофорезу (мікроелементи переходять до тіла користувача як з основи голки, так і з покриття чи з покриттів) І посилює його інтенсивність. Поширення набору хі мічних елементів поширює можливості електрофорезу, оскільки можна вибрати потрібні для кожного користувача елементи з більш широкого їх набору, крім того, дозволяє використовува ти для основи голки недорогі, тверді та тривкі матеріали, наприклад, сталь, мідь, латунь тощо, а для покриття - м'які, дорогі та рідкісні матеріали, наприклад, олово, золото, срібло тощо, причому це дає можливість ви користовува ти дорогі та рідкісні матеріали в значно менши х кількостях, а також дає можливість створення мікрострумів із заданими параметрами за рахунок потрібної комбінації матеріалів основ та покрить голок. Мікроструми між основами голок та покриттями протікають у площинах, що проходять через поздовжні осі голок, а мікроструми між голками - у площинах, перпендикулярних або нахиле них до вищевказаних площин, що створює просторове складне гетерогенне електричне поле в епідермі. Поширення набору хімічних елементів поширює можливості електрофорезу, оскільки можна вибрати потрібні елементи з більш широкого їх набору, а також використати весь їх набір в одному аплікаторі, особливо при частковому ба гатошаровому покритті основ різних голок різними матеріалами, коли з епідермою користувача контактує багата кількість матеріалів основ голок та покрить, причому використання широкого набору матеріалів дає можливість задання параметрів електричного поля за рахунок потрібної комбінації матеріалів основ та покрить голок. Крім того, вказані мікроструми прискорюють перехід мікроелементів до тіла користувача, що збільшує інтенсивність електрофорезу. Різнорідність електробіохімічного стану епідерми при її взаємодії з різними матеріалами поверхонь голок обумовлює самостійне регулювання параметрів мікрострумів між голками з різних матеріалів і мікрострумів між різними матеріалами окремих голок, а також параметрів електрофореза. Велика гетерогенність електричного поля обумовлює вирівнювання у результаті аплікації поруше ну хво робою рівномірність електричного поля шкіри користувача. При цьому голки в аплікаторі можуть бути розташовані таким чином, щоб суміжними голками були голки з різними матеріалами їх основ та покрить. Таке розташуван ня голок в аплікаторі обумовлює створення у різних точках контакту тіла з окремими голками мікромікрострумів з різними величинами параметрів та контакт тіла з різними матеріалами окремих го лок, що збільшує гетерогенність електричного поля та набір мікроелементів, які переходять з основ го лок та шарів їх покрить до тіла, а також прискорює електрофорез та посилює вирівнювання у результаті рефлексотерапїї поруше ної однорідності електричного поля шкіри користувача. При цьому зона поверхні голки збоку вістря може бути створена з основи голки та покриття, яке може бути нанесено на основу голки окрім її вістря або лише на вістря. Це дозволяє найпрості шим способом отримати різність потенціалів між основою голки та покриттям. Крім того, нанесення покриття з коштовних, у то му числі рідкісних матеріалів (золота, срібла, платини, паладія тощо) ли ше на вістря голки дає велику економію цих матеріалів. Найбільш доцільно створювати зону поверхні голки збоку вістря з основи голки та декількох шарів покриття з різних матеріалів, кожний з яких оголений з торця поблизу вістря голки. Різність потенціалів між кожною парою суміжних ша рів покриття та па рами інших ша рів обумовлює виникнення цілої низки різних гальва 2 1107 нічних мікрострумів у місці контакту голки з епідермою, тобто ге терогенне електричне поле, що, поперше, посилює електричну дію голки на епідерму, а по-друге, забезпечує перехід до тіла мікроелементів з усі х шарів покриття, причому цей перехід посилений гальва нічними мікрострумами. Це у максимальній мірі підви щує ефекти рефлексотерапії та електрофорезу. Доцільно також складати зону поверхні голки збоку вістря з нанесеного на всю основу голки багатошарового покриття та нанесеного поверх нього покриття на вістря голки. Це обумовлює ви никнення гальванічного мікроструму між покриттями на вістрі голки та на її основі, а також посиленого цім мікрострумом перенесення мікроелементів з обох зовнішних ша рів покрить і за рахунок дифузії та кож мікроелементів з внутрішніх шарів. Крім того, це дозволяє використовува ти корисні для рефлексотерапії матеріали з недостатніми твердістю та тривкістю у вигляді покрить на твердій та тривкій основі. При цьому у частині поверхні голки, що складена з нанесеного на всю основу голки щонайменше одного шару покриття та нанесеного поверх нього покриття на вістрі голки, кожний шар покриття може бути оголений з торця поблизу вістря голки, що збільшує кількість мікрострумів та посилює інтенсивність електрофорезу. Крім того, один або більше ша рів покриття можуть бути нанесені методом напилення з отриманням нещільних або щільних шарів. Нещільність шарів покриття, зокрема зовнішніх, сп рияє дифузії мікроелементів із вн утрішніх шарів назовні. Суть корисної моделі пояснюється кресленнями, де на фіг.1 зображено схему голки з одношаровим покриттям на основі окрім вістря з фрагментом аплікатора та тіла у поперечному перерізі; на фіг.2 та 3 - схеми оголення з покриття вістря голки, зображеної на фіг.1; на фіг.4 - схему ви никнення гальванічного мікромікроструму в епідермі між основою та покриттям голки, зображеної на фіг.1; на фіг.5 - схе му голки з покриттям лише на вістрі; на фіг.6 - схему голки з покриттям на вістрі голки та оголеною з покриття верши ною вістря; на фіг. 7 - схе му голки з двошаровим покриттям на основі голки окрім її вістря; на фіг.8 - схему голки з одношаровим покриттям основи та нанесеним поверх нього шаром покриття на вістрі; на фіг.9 - схему голки з одношаровим покриттям основи та нанесеним поверх нього шаром покриття на вістрі та з оголенням від обох ша рів покрить вершини вістря; на фіг. 10 - схе му голки з тришаровим покриттям основи та нанесеним поверх нього шаром покриття на вістрі та з оголенням вершини вістря від усі х ша рів покрить; на фіг. 11 - схему аплікатора у поперечному перерізі; на фіг. 12 - схему аплікатора, вид зверху. Голка 1 аплікатора (фіг.1) складається зі стрижня 2 з вістрям 3 на одному кінці та головкою 4 на другому. Голка 1 закріплена в основі 5 аплікатора з виступанням її частини з вістрям 3 над поверхнею 6 основи 5. Зона 7 поблизу вістря 3, тобто зона контакту голки 1 з епідермою 8, займає бокову поверхню голки 1 від вістря 3 до поверхні 6 або її части ну у залежності від потрібної глибини проникнення голки 1 в епідерму 8, яка визначаєть ся тиском на аплікатор, густістю голок та гостротою їх вістрь, причому зона 7 створена щонайменше з двох матеріалів з різними електрохімічними потенціалами, у даному випадку з матеріалу основи голки 1 та матеріалу ша ру 9 покриття, нанесеного на основу голки 1 окрім її вістря З (окрім вістря 3 або його частини, окрім вістря 3 та частини стрижня 2 поблизу вістря З, оскільки нанести покриття точно на увісь стрижень з точним виключенням вістря 3 важко). Основа голки 1 виготовлена із заліза чи його сплаву, наприклад, сталі, а шар 9 покриття нанесений, наприклад, з нікелю, хрому, цинку або міді. Голка 1 може бути ви готовлена з міді чи її сплаву, наприклад, латуні, а шар 9 покриття може бути нанесений з нікелю, хрому або срібла. При цьому доцільно покривати нікель хромом. Покриття можна наносити різними методами: окунанням, напиленням, гальванічним методом. Шар 9 покриття доцільно наносити на всю голку 1, тобто також на її вістря 3, а потім оголювати вістря 3 з покриття, наприклад, шляхом зточування покриття поблизу вістря З під конус (фіг.2), по конічній поверхні 10 із зняттям частини 11 шару 9, або шляхом зрізання покриття по площині 10 (фіг.3) із зняттям частини 11 шару 9. Голка працює та ким чином. При проникненні голки 1 (фіг.4) в тіло користувача, зокрема в епідерму 8, яка має рідку іонізовану складову частину, різність електрохімічних потенціалів між матеріалом основи голки 1 та матеріалом шару 9 покриття породжує гальванічний мікрострум G, тобто при цьому створюється гальванічний елемент з електродами (матеріал основи голки 1 та шар 9 покриття) та електролітом (рідкою іонізованою частиною тіла 8). Викликане проникненням голки 1 механічне подражнення тіла 8 супроводжується дією на тіло 8 користувача викликаного гальванічним мікрострумом G електричного поля. Крім того, робиться переніс мікроелементів як з вістря 3 голки, так і з шару 9 покриття, причому значно посилений наявністю гальванічного мікроструму G, що збільшує як ефект рефлексотерапїї, так і ефект електрофорезу, як якісний (два типа мікроелементи), так і кількісний (більш інтенсивний переніс мікроелементів). Другий варіант виконання корисної моделі передбачає нанесення шару 12 покриття на вістря 3 голки 1 (фіг.5). Основа голки 1 та шар 12 покриття можуть бути виготовлені з тих же матеріалів, що вказані для них у по передньому варіанті виконання корисної моделі. Цей варіант доцільно здійснювати при внесенні до тіла дорогоцінних та рідкісних матеріалів: платини, золота, срібла, телура то що, оскільки при цьому значно знижуються їх ви трати (цими металами покривають тільки вістря 3, а не всю основу голки 1). Виконана згідно цього варіанта голка працює, як і попередня. При оголенні частини вістря 3 від покриття (фіг.6) створюються дві гальванічних пари: між вершиною 13 вістря 3 голки 1 та шаром 14 покриття ( гальванічний мікрострум G 1), a та кож між цим шаром та стрижнем 2 (гальванічний мікрострум G2), що посилює електричну дію голки 1 та інтенсифікує електрофорез. Зона контакту голки 1 з тілом 8 користувача (фіг.7) може бути складена з основи голки 1 та де 3 1107 кількох, наприклад, двох шарів 15 та 16 покриття, знятих поблизу вістря 3 голки 1. У цьому випадку створюються три різних гальванічних пари: шар 15 покриття - вістря 3 ( гальванічний мікрострум G3), шар 16 - вістря 3 (гальванічний мікрострум G4) та шар 15 - шар 16 (гальванічний мікрострум G5). Це ще більш посилює електричну дію аплікатора та забезпечує переніс до тіла 8 мікроелементів з усіх трьох матеріалів: голки 1 та шарів 15 і 16. Слід також зазначити, що переніс мікроелементів від стрижня 2 та шару 15 крізь шар 16 до тіла 8 здійснюється також за рахунок дифузії, причому об'єм цього переносу є значним внаслідок великої поверхні контакту між стрижнем 2 та шаром 15, між шарами 15 і 16, а також між шаром 16 та тілом 8. На голку 1 можна нанести також більше ша рів покриття, причому це посилює як ефект дії електричних полей, так і ефект електрофорезу, оскільки це дозволяє перенести до тіла 8 більшу кількість видів мікроелементів. Зона контакту голки 1 з тілом 8 може бути складена (фіг.8) з нанесеного на всю основу голки 1 щонайменше одного шару 17 покриття та нанесеного поверх нього шару 18 покриття на вістрі 3 голки 1. У цьому випадку створюється гальванічна пара: шар 17 покриття - шар 18 покриття (гальванічний мікрострум G6), а пе реніс мікроелементів з основи голки 1 і шарів 17,18 відбувається шляхом дифузії за рахунок великої площі контакту між усіма поверхнями, тобто тут має місце перевага електрофорезу над гальванічним ефектом. Тілько-но описаний варіант виконання корисної моделі може бути дещо змінений, якщо вістря 3 оголити із шарів 17, 18, наприклад, шляхом їх зточення (фіг.9) (або швидкого зношування у процесі використання аплікатора). У цьому випадку окрім гальванічного мікроструму G6 між шарами 17, 18 покриття створюється також гальванічний мікрострум G7 між шаром 17 і вістрям 3 та мікрострум G8 між шаром 18 та вістрям 3. Це посилює електричну дію голки 1 на епідерму 8 та дає більш виражений електрофорезний ефект. На основу голки 1 може бути нанесено багатошарове покриття, наприклад, з шарів 19,20, 21, нанесених на всю голку, та ша ру 22, нанесеного лише на її вістря 3. Усі ці шари зрізані по площині 23 з виходом кожного з них на поверхню голки 1. Це обумовлює створення п'яти різних гальванічних мікрострумів (не показані), що значно посилює електричну дію голки 1 на тіло 8, та переніс до тіла 8 чотирьох різних мікроелементів, що посилює ефект електрофорезу. Один або декілька шарів покриття можуть бути нанесені методом напилення з отриманням нещільних або щільних ша рів. Нещільні шари покриття збільшують потік мікроелементів, що проходять крізь них. Порядки розташуван ня матеріалів на голці, починаючі від основи до зовнішнього ша ру покриття мають бути, наприклад, такими: Fе(Сталь) - Nі - Сu (або Pt, або Pd, або Аu) Ag; Fe-Ni-Аu; Fe - Cr - Аu; Fe - Cr (або Ag, або Сu) - Сu (або Pt); Fe - Zn - Cr; Сu - Ag; Сu - Ni - Cr. Основу голки виготовляють із заліза чи міді або з їх сплавів, наприклад, зі сталі або латуні. Тому на залізну або стальну основу можуть бути нанесені шари покриття з усі х ви щевказаних металів у вказаному порядку, наприклад, перший шар покриття з нікелю, другий з міді (або з платини, або з паладію, або із золота), тре тій - із срібла. Мідна ж або латунна основа може бути покрита сріблом, золотом, платиною, паладієм, нікелем з тонким шаром хрому. Ап лікатор (фіг.11-12) містить основу 5 та закріплені в ній голки 24 - 32, причому щонайменшe частина голок 24-32 виконана із зоною контакту голки з епідермою 8, ство реною щонайменшe з двох матеріалів з різними електрохімічними потенціалами. Голки 24-32 з різними матеріалами основи та покрить розташова ні, наприклад, у такому порядку: в одному ряду 33 розміщені цілком мідна голка 24, голка 25 із стальною основою та ша ром 35 покриття з нікелю та оголеним вістрям 3, голка 26 із стальною чи залізною основою та шаром 36 покриття на всій голці 26 з міді та шаром 37 покриття із срібла (або золота, платини чи паладію) на вістрі 3, голка 27 з основою із заліза або сталі та двошаровим покриттям з цинку та хрому та оголеним вістрям 3, голка 28 з мідною основою та покриттям на вістрі З із срібла (або золота, платини чи паладію) і т.д. В другому ряду 38 розташовані голка 29 з мідною чи латун ною основою та двошаровим покриттям з нікелю та хрому, мідна голка 24, голка З0 із стальною чи залізною основою та двошаровим покриттям з цинку та хрому, стальна голка 31, голка 32 з мідною або латунною основою та шаром покриття з міді окрім вістря 3 і т.д. У подальших рядах порядок розташування голок може бути подібний або іншій, го ловне, щоб кожна окрема голка була в оточенні голок з різними матеріалами їх оснoв та покрить. Це прискорює електрофорез та ви рівнює у результаті рефлексотерапїї природну неоднорідність електричного поля шкіри. Ап лікатор працює та ким чином. Проникнення голок 24-32 в епідерму 8 створює ефект механічного подражнення вибраноїзони поверхні тіла користувача. Поряд з тим у зоні контакту го лок 25, 26, 27, 28, 29, 30, 32 з епідермою виникають гальванічні мікроструми (описані раніше для різних варіантів го лок), лінії дій яких лежать у площинах всіх го лок і які обумовлюють дію на зону ті ла користувача слабких електричних полей. Крім того, різні електричні потенціали різних голок обумовлюють виникнення гальва нічних мікрострумів між суміжними голками G9 - G21, лінії дій яких лежать у площинах, перпендикулярних лініям дій мікрострумів між матеріалами окремих голок або нахиле них до них. Ці струми накладаються на гальванічні мікроструми окремих голок, що створює просто рове складне гетерогенне електричне поле в епідермі користувача. Різні мікроелементи з голок 24-32 перехо дять до епідерми 8, причому інтенсивність їх переходу до епідерми 8 посилюється мікрострумами в епідермі 8. Завдяки різнорідності електробіохімічного стану епідерми 8 при її взаємодії з матеріалами поверхонь голок епідерма 8 авто матично регулює параметри мікрострумів та електрофорезу. 4 1107 Розташуван ня голок на аплікаторі, матеріали основи та покрить вибирають у залежності від потрібної дії аплікатора на вибрані зони тіл користувачів (потрібних параметрів механічної дії, електричних полей, насичення тими чи іншими мікроелементами). У простішому випадку можуть бути використані два типи голок, наприклад, мідні (латун ні) чи стальні голки та голки з одним типом покриття чи покрить. Голки можуть бути розміщені також рядами, кожен з яких створений голками з однакового чи однакових матеріалів і різниться матеріалами від голок інши х рядів, що обумовлює більш однорідне електричне поле. Для виготовлення основ голок та покрить можуть бути використані хімічні елементи з групи: мідь, залізо, нікель, хром, кобальт, алюміній, магній, цинк, олово, срібло, титан, ва надій, берилій, золото, платина, паладій, стронцій, телур, а також їх сп лави та оксиди. Це дозволяє отримати тривку недорогу основу го лок з покриттям з невеликої кількості дорогоцінних, у тому числі рідкісних матеріалів, розширити набір використовува них матеріалів та, як наслідок, отримати велику кількість гальванічних пар, які створюють велику кількість мікрострумів з різними параметрами. Це також забезпечує перехід до тіла користувача великої кількості мікроелементів. Фіг.1 Фіг. 2 Фіг. 3 Фіг. 4 5 1107 Фіг. 5 Фіг. 6 Фіг. 7 Фіг. 8 Фіг. 9 Фіг. 10 6 1107 Фіг. 11 Фіг. 12 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 7
