Патрон для газорозрядних ламп з цоколем k12x30s

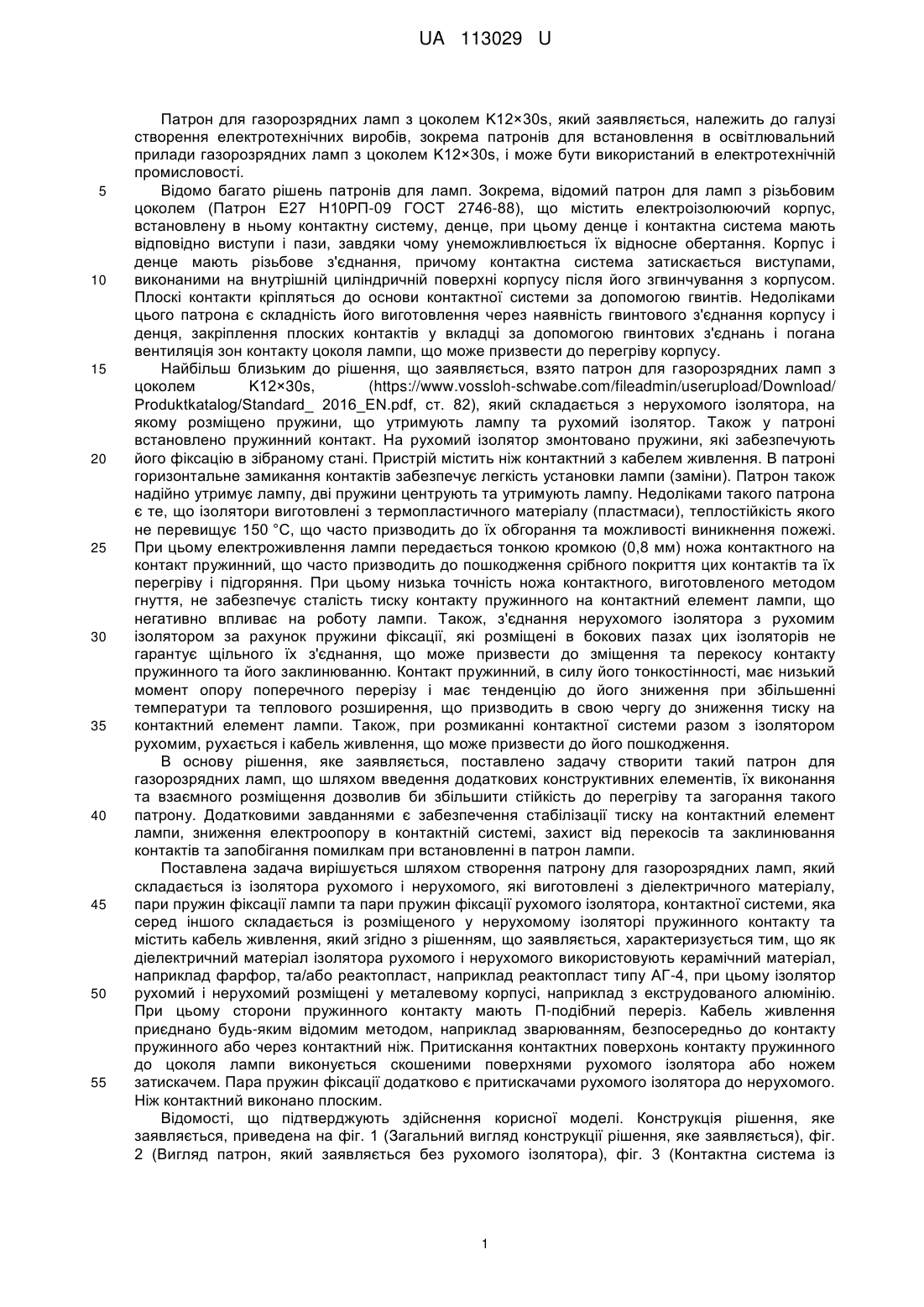

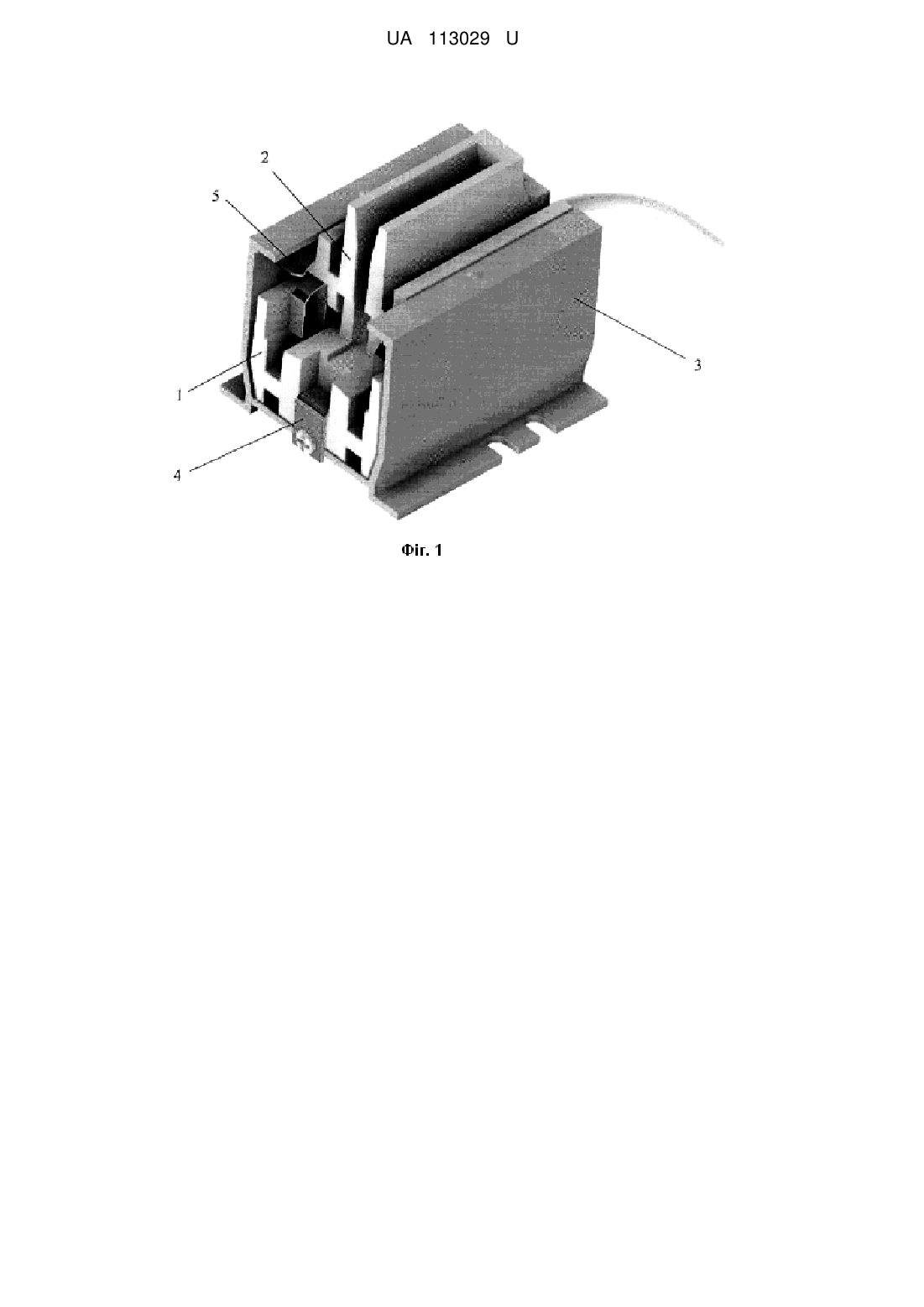

Реферат: Патрон для газорозрядних ламп K12×30s, який складається із ізолятора рухомого і нерухомого, які виготовлені з діелектричного матеріалу, пари пружин фіксації лампи та пари пружин фіксації рухомого ізолятора, контактної системи, яка серед іншого складається із розміщеного у нерухомому ізоляторі пружинного контакту та містить приєднаний кабель живлення, причому як діелектричний матеріал ізолятора рухомого і нерухомого використовують керамічний матеріал, наприклад фарфор, та/або реактопласт, наприклад реактопласт типу АГ-4, при цьому ізолятор рухомий і нерухомий розміщені у металевому корпусі, наприклад з екструдованого алюмінію. UA 113029 U (12) UA 113029 U UA 113029 U 5 10 15 20 25 30 35 40 45 50 55 Патрон для газорозрядних ламп з цоколем K12×30s, який заявляється, належить до галузі створення електротехнічних виробів, зокрема патронів для встановлення в освітлювальний прилади газорозрядних ламп з цоколем K12×30s, і може бути використаний в електротехнічній промисловості. Відомо багато рішень патронів для ламп. Зокрема, відомий патрон для ламп з різьбовим цоколем (Патрон Е27 Н10РП-09 ГОСТ 2746-88), що містить електроізолюючий корпус, встановлену в ньому контактну систему, денце, при цьому денце і контактна система мають відповідно виступи і пази, завдяки чому унеможливлюється їх відносне обертання. Корпус і денце мають різьбове з'єднання, причому контактна система затискається виступами, виконаними на внутрішній циліндричній поверхні корпусу після його згвинчування з корпусом. Плоскі контакти кріпляться до основи контактної системи за допомогою гвинтів. Недоліками цього патрона є складність його виготовлення через наявність гвинтового з'єднання корпусу і денця, закріплення плоских контактів у вкладці за допомогою гвинтових з'єднань і погана вентиляція зон контакту цоколя лампи, що може призвести до перегріву корпусу. Найбільш близьким до рішення, що заявляється, взято патрон для газорозрядних ламп з цоколем K12×30s, (https://www.vossloh-schwabe.com/fileadmin/userupload/Download/ Produktkatalog/Standard_ 2016_EN.pdf, ст. 82), який складається з нерухомого ізолятора, на якому розміщено пружини, що утримують лампу та рухомий ізолятор. Також у патроні встановлено пружинний контакт. На рухомий ізолятор змонтовано пружини, які забезпечують його фіксацію в зібраному стані. Пристрій містить ніж контактний з кабелем живлення. В патроні горизонтальне замикання контактів забезпечує легкість установки лампи (заміни). Патрон також надійно утримує лампу, дві пружини центрують та утримують лампу. Недоліками такого патрона є те, що ізолятори виготовлені з термопластичного матеріалу (пластмаси), теплостійкість якого не перевищує 150 °C, що часто призводить до їх обгорання та можливості виникнення пожежі. При цьому електроживлення лампи передається тонкою кромкою (0,8 мм) ножа контактного на контакт пружинний, що часто призводить до пошкодження срібного покриття цих контактів та їх перегріву і підгоряння. При цьому низька точність ножа контактного, виготовленого методом гнуття, не забезпечує сталість тиску контакту пружинного на контактний елемент лампи, що негативно впливає на роботу лампи. Також, з'єднання нерухомого ізолятора з рухомим ізолятором за рахунок пружини фіксації, які розміщені в бокових пазах цих ізоляторів не гарантує щільного їх з'єднання, що може призвести до зміщення та перекосу контакту пружинного та його заклинюванню. Контакт пружинний, в силу його тонкостінності, має низький момент опору поперечного перерізу і має тенденцію до його зниження при збільшенні температури та теплового розширення, що призводить в свою чергу до зниження тиску на контактний елемент лампи. Також, при розмиканні контактної системи разом з ізолятором рухомим, рухається і кабель живлення, що може призвести до його пошкодження. В основу рішення, яке заявляється, поставлено задачу створити такий патрон для газорозрядних ламп, що шляхом введення додаткових конструктивних елементів, їх виконання та взаємного розміщення дозволив би збільшити стійкість до перегріву та загорання такого патрону. Додатковими завданнями є забезпечення стабілізації тиску на контактний елемент лампи, зниження електроопору в контактній системі, захист від перекосів та заклинювання контактів та запобігання помилкам при встановленні в патрон лампи. Поставлена задача вирішується шляхом створення патрону для газорозрядних ламп, який складається із ізолятора рухомого і нерухомого, які виготовлені з діелектричного матеріалу, пари пружин фіксації лампи та пари пружин фіксації рухомого ізолятора, контактної системи, яка серед іншого складається із розміщеного у нерухомому ізоляторі пружинного контакту та містить кабель живлення, який згідно з рішенням, що заявляється, характеризується тим, що як діелектричний матеріал ізолятора рухомого і нерухомого використовують керамічний матеріал, наприклад фарфор, та/або реактопласт, наприклад реактопласт типу АГ-4, при цьому ізолятор рухомий і нерухомий розміщені у металевому корпусі, наприклад з екструдованого алюмінію. При цьому сторони пружинного контакту мають П-подібний переріз. Кабель живлення приєднано будь-яким відомим методом, наприклад зварюванням, безпосередньо до контакту пружинного або через контактний ніж. Притискання контактних поверхонь контакту пружинного до цоколя лампи виконується скошеними поверхнями рухомого ізолятора або ножем затискачем. Пара пружин фіксації додатково є притискачами рухомого ізолятора до нерухомого. Ніж контактний виконано плоским. Відомості, що підтверджують здійснення корисної моделі. Конструкція рішення, яке заявляється, приведена на фіг. 1 (Загальний вигляд конструкції рішення, яке заявляється), фіг. 2 (Вигляд патрон, який заявляється без рухомого ізолятора), фіг. 3 (Контактна система із 1 UA 113029 U 5 10 15 20 25 30 35 40 45 50 55 контактним ножем), фіг. 4 (Контактна система із прямим з'єднанням кабелю живлення із пружинним контактом), де: 1 - ізолятор рухомий; 2 - ізолятор нерухомий; 3 - металевий корпус; 4 - кріпильні елементи (в формулі не приводяться); 5 - пара пружин фіксації рухомого ізолятора; 6 - контактна пружина; 7 - кабель живлення. Ізолятор рухомий 1 та ізолятор нерухомий 2 встановлюють в металевий корпус 3, виготовлений, наприклад, з екструдованого алюмінію, і закріплюють до нього за допомогою скоб кріпильними елементами 4. Ізолятори виготовлені із діелектричних матеріалів (в т. ч. негорючих), наприклад з кераміки (фарфоро-глиноземної групи) або реактопластів, або амінопластів. Застосування таких матеріалів дозволяє збільшити стійкість до перегріву та загорання такого патрону на відміну від рішення найближчого аналогу. При цьому використання металевого корпусу 3 дозволяє спростити монтаж патрону, захистити його від механічних пошкоджень, та відводити надмірне тепло із патрону, таким чином збільшуючи його стійкість до перегріву та загорання. Пара пружин фіксації 5 рухомого ізолятора виконана, наприклад, пластинчастою та прикріплена до корпуса 3. Пара пружин фіксації рухомого ізолятора не лише призначена для фіксації нерухомого ізолятора (дозволяють утримувати останній від випадання), а і додатково виконують функцію притискання рухомого ізолятора до нерухомого, фактично запобігаючи випаданню контакту пружинного з гнізда нерухомого ізолятора. Пари пружин фіксації 5 дозволяють також запобігти виникненню зазорів між ізоляторами, що виключає перекошування чи заклинювання контактів. Між ізоляторами вмонтовано контактну систему (фіг. 2, вигляд патрона, який заявляється без рухомого ізолятора), де до контактної пружини 6 кріпиться кабель живлення 7 напряму (фіг. 3) або через контактний ніж 8 (фіг. 4). Контакт пружинний 6 може бути виконано з кольорового металу, наприклад бронзи берилієвої, та покрито струмопровідним покриттям, наприклад сріблом. Виконання сторін контакту пружинного із Пподібним перерізом дозволяє досягти ефекту збільшення його моменту опору згину, таким чином забезпечуючи стабілізацію тиску на контактний елемент лампи. Контактна система може бути виконана в наступних варіантах: Варіант 1: Контакт пружинний 6, з нанесеним на нього струмопровідним шаром, наприклад срібла, розміщується в спеціальному гнізді ізолятора нерухомого 1, а кабель живлення 7 приєднано до цього контакту будь-яким відомим методом, наприклад зварюванням. При цьому ніж контактний 8, з нанесеним захисним покриттям, розміщений в гнізді ізолятора рухомого 2. Затискання контактного елемента лампи здійснюється ножем контактним 8 через контакт пружинний 6 при переміщенні рухомого ізолятора 2. При цьому струм на лампу подається безпосередньо через контакт пружинний 6. Варіант 2: контакт пружинний 6, з нанесеним на нього струмопровідним шаром, наприклад срібла, розміщується в спеціальному гнізді ізолятора нерухомого 1. При цьому ніж контактний 8, з нанесеним на нього струмопровідним покриттями, наприклад сріблом, з приєднаним до нього кабелем живлення 7 будь-яким відомим методом, наприклад зварюванням, розміщено в гнізді ізолятора рухомого 2. Затискання цоколя лампи здійснюється аналогічно варіанту 1. При цьому струм на лампу передається через ніж контактний 8 та контакт пружинний 6. Варіант 3: контакт пружинний 6, з нанесеним на нього струмопровідним покриттям, наприклад сріблом, розміщується в спеціальному гнізді ізолятора нерухомого 1, кабель живлення 7 приєднано до цього контакту будь-яким відомим методом, наприклад зварюванням. Затискання контактного елемента лампи здійснюється скошеними поверхнями (фіг. 4, А) ізолятора рухомого 2. При цьому струм на лампу подається безпосередньо через контакт пружинний 6. Зазначені вище варіанти виконання контактної системи дозволяють досягнути ефекту зниження електроопору в контактній системі. Це зумовлюється приєднанням кабелю живлення безпосередньо до контакту пружинного. Контактний ніж 8, з метою збільшення його точності виготовлення, на відміну від гнутого, застосованого в аналогу, виконано плоским. Це дозволяє збільшити точність його виготовлення згідно з заданими параметрами. 2 UA 113029 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Патрон для газорозрядних ламп K12×30s, який складається із ізолятора рухомого і нерухомого, які виготовлені з діелектричного матеріалу, пари пружин фіксації лампи та пари пружин фіксації рухомого ізолятора, контактної системи, яка серед іншого складається із розміщеного у нерухомому ізоляторі пружинного контакту та містить приєднаний кабель живлення, який відрізняється тим, що як діелектричний матеріал ізолятора рухомого і нерухомого використовують керамічний матеріал, наприклад фарфор, та/або реактопласт, наприклад реактопласт типу АГ-4, при цьому ізолятор рухомий і нерухомий розміщені у металевому корпусі, наприклад з екструдованого алюмінію. 2. Патрон за п. 1, який відрізняється тим, що сторони пружинного контакту мають П-подібний переріз. 3. Патрон за п. 1, який відрізняється тим, що кабель живлення приєднано будь-яким відомим методом, наприклад зварюванням, безпосередньо до контакту пружинного або через контактний ніж. 4. Патрон за п. 1, який відрізняється тим, що притискання контактних поверхонь контакту пружинного до цоколя лампи виконується скошеними поверхнями рухомого ізолятора або ножем-затискачем. 5. Патрон за п. 1, який відрізняється тим, що пара пружин фіксації додатково є притискачами рухомого ізолятора до нерухомого. 6. Патрон за п. 1, який відрізняється тим, що ніж контактний виконано плоским. 3 UA 113029 U 4 UA 113029 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 5
