Гравітаційний електрогенератор

Номер патенту: 113028

Опубліковано: 10.01.2017

Автор: Духовний Сергій Якович

Завантажити PDF файл.

Формула / Реферат

Електрогенератор, що містить вал з ротором, струмовідводи ротора, контактний комутатор, який відрізняється тим, що ротор складається, як мінімум, з одної електроізоляційної капсули, що розташована в площині, перпендикулярній до осі обертання вала, і заповнена рідкою та сипучою фракціями; в рідкій фракції, біля протилежних один до одного торців електроізоляційної капсули, розташовані електроди, які струмовідводами ротора з'єднані з контактним комутатором.

Текст

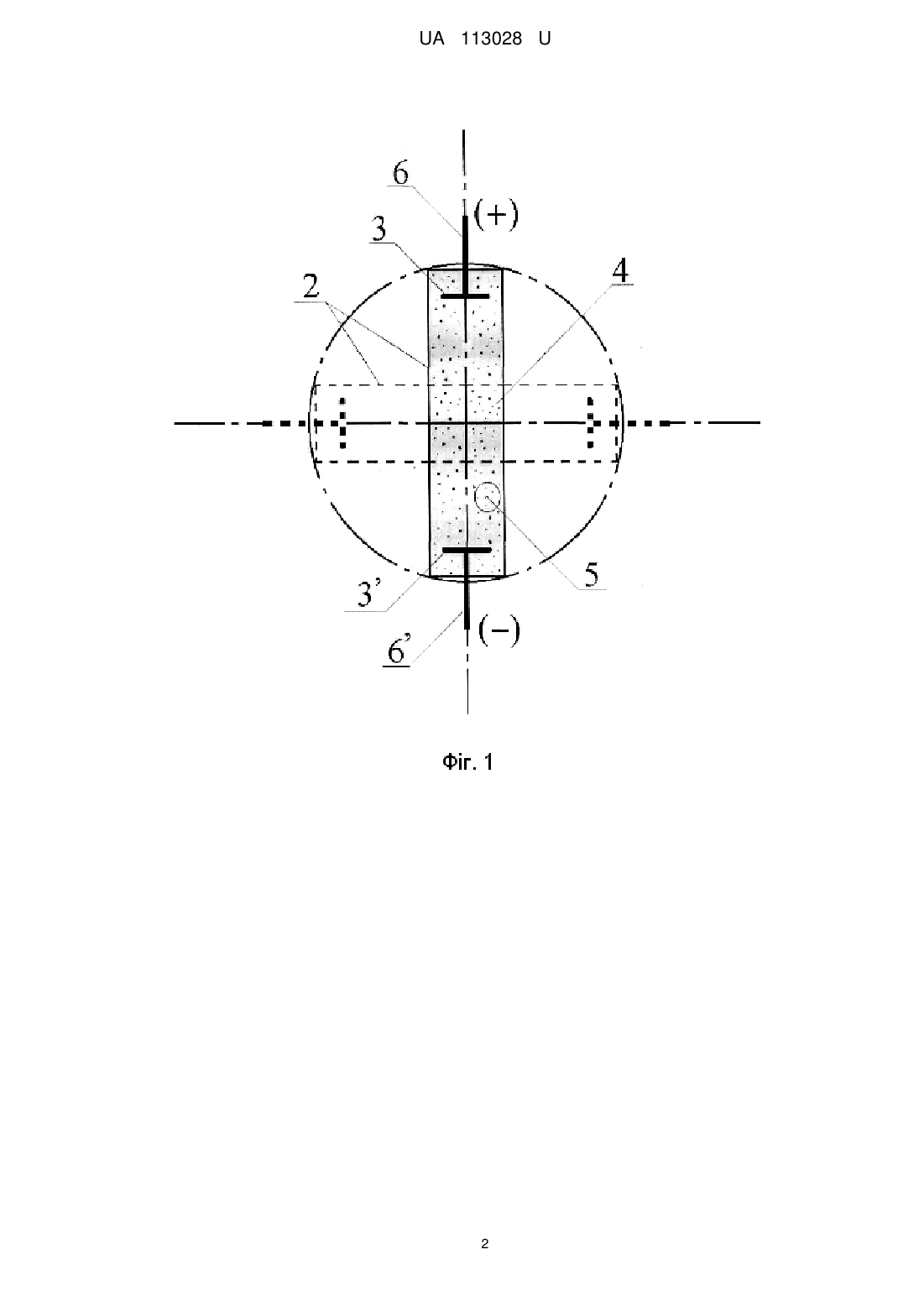

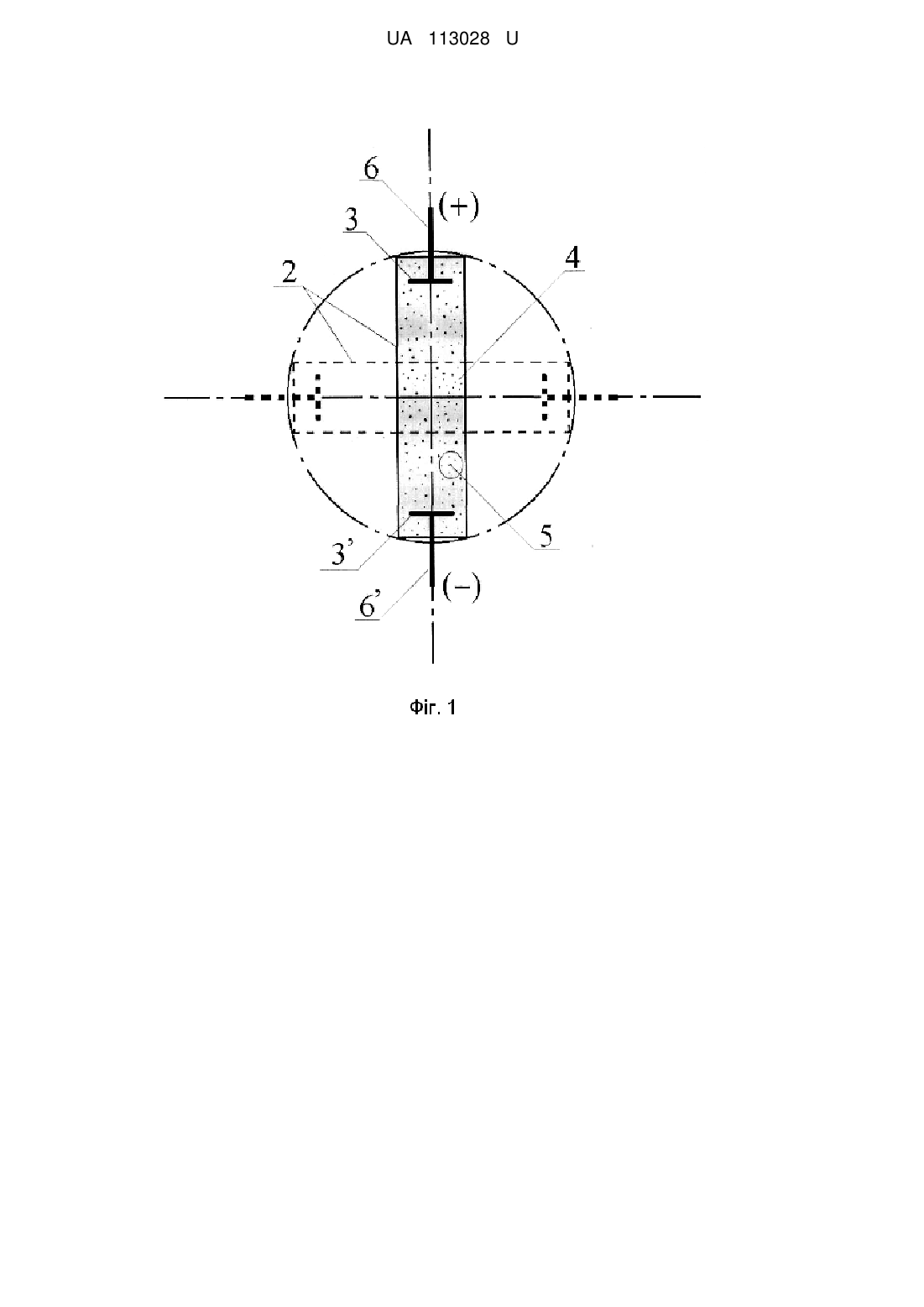

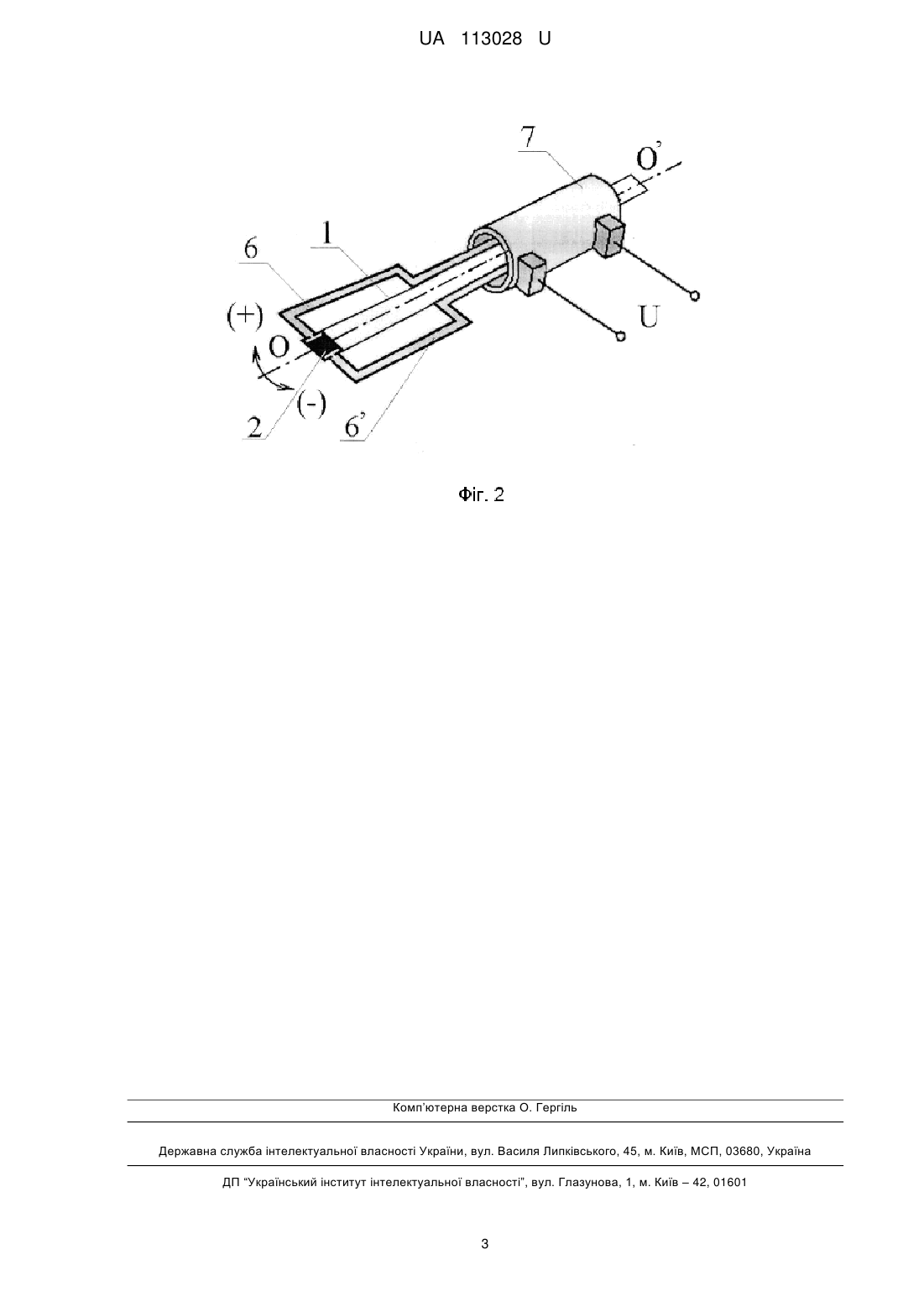

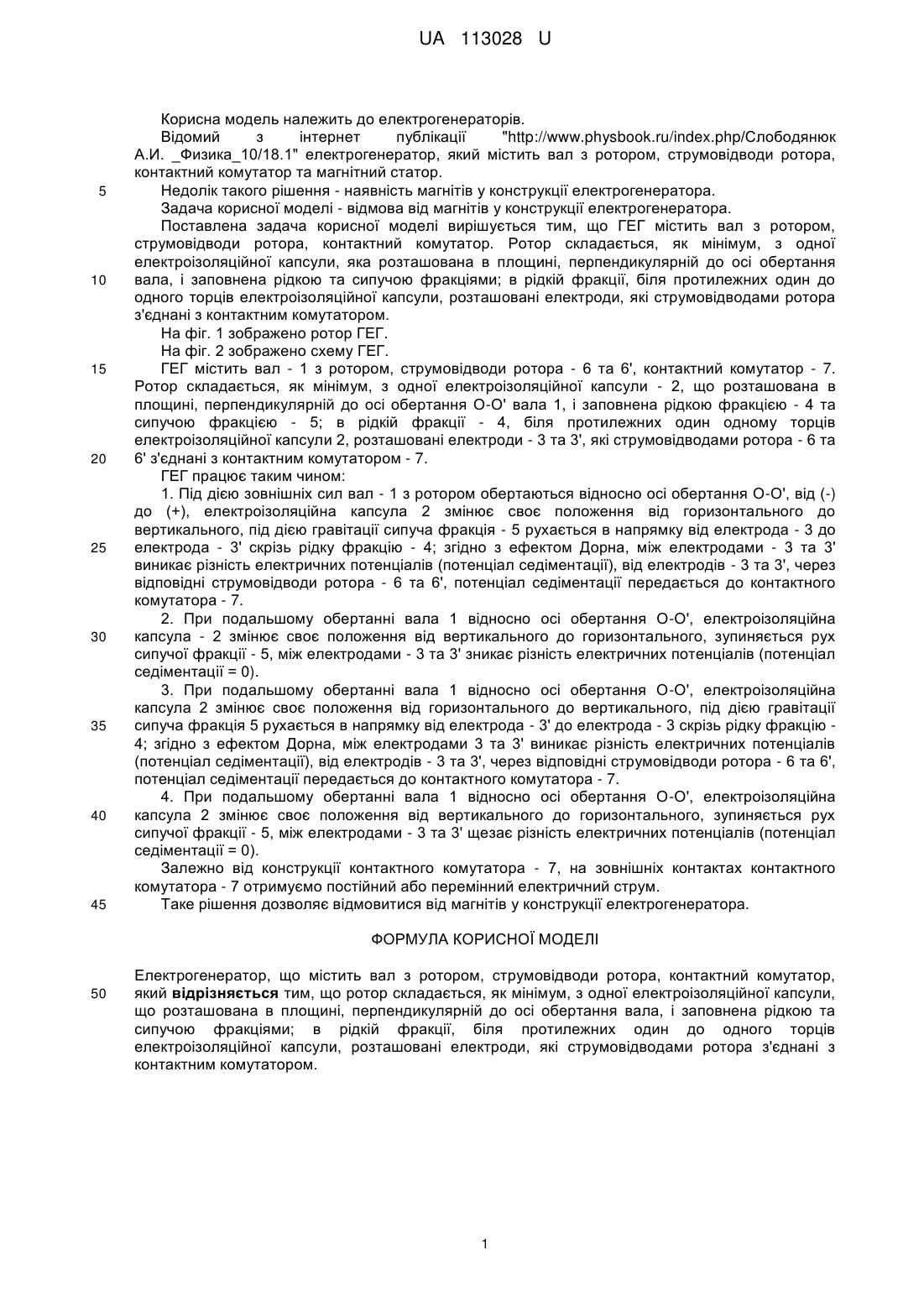

Реферат: UA 113028 U UA 113028 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електрогенераторів. Відомий з інтернет публікації "http://www.physbook.ru/index.php/Слободянюк А.И. _Физика_10/18.1" електрогенератор, який містить вал з ротором, струмовідводи ротора, контактний комутатор та магнітний статор. Недолік такого рішення - наявність магнітів у конструкції електрогенератора. Задача корисної моделі - відмова від магнітів у конструкції електрогенератора. Поставлена задача корисної моделі вирішується тим, що ГЕГ містить вал з ротором, струмовідводи ротора, контактний комутатор. Ротор складається, як мінімум, з одної електроізоляційної капсули, яка розташована в площині, перпендикулярній до осі обертання вала, і заповнена рідкою та сипучою фракціями; в рідкій фракції, біля протилежних один до одного торців електроізоляційної капсули, розташовані електроди, які струмовідводами ротора з'єднані з контактним комутатором. На фіг. 1 зображено ротор ГЕГ. На фіг. 2 зображено схему ГЕГ. ГЕГ містить вал - 1 з ротором, струмовідводи ротора - 6 та 6', контактний комутатор - 7. Ротор складається, як мінімум, з одної електроізоляційної капсули - 2, що розташована в площині, перпендикулярній до осі обертання О-О' вала 1, і заповнена рідкою фракцією - 4 та сипучою фракцією - 5; в рідкій фракції - 4, біля протилежних один одному торців електроізоляційної капсули 2, розташовані електроди - 3 та 3', які струмовідводами ротора - 6 та 6' з'єднані з контактним комутатором - 7. ГЕГ працює таким чином: 1. Під дією зовнішніх сил вал - 1 з ротором обертаються відносно осі обертання О-О', від (-) до (+), електроізоляційна капсула 2 змінює своє положення від горизонтального до вертикального, під дією гравітації сипуча фракція - 5 рухається в напрямку від електрода - 3 до електрода - 3' скрізь рідку фракцію - 4; згідно з ефектом Дорна, між електродами - 3 та 3' виникає різність електричних потенціалів (потенціал седіментації), від електродів - 3 та 3', через відповідні струмовідводи ротора - 6 та 6', потенціал седіментації передається до контактного комутатора - 7. 2. При подальшому обертанні вала 1 відносно осі обертання О-О', електроізоляційна капсула - 2 змінює своє положення від вертикального до горизонтального, зупиняється рух сипучої фракції - 5, між електродами - 3 та 3' зникає різність електричних потенціалів (потенціал седіментації = 0). 3. При подальшому обертанні вала 1 відносно осі обертання О-О', електроізоляційна капсула 2 змінює своє положення від горизонтального до вертикального, під дією гравітації сипуча фракція 5 рухається в напрямку від електрода - 3' до електрода - 3 скрізь рідку фракцію 4; згідно з ефектом Дорна, між електродами 3 та 3' виникає різність електричних потенціалів (потенціал седіментації), від електродів - 3 та 3', через відповідні струмовідводи ротора - 6 та 6', потенціал седіментації передається до контактного комутатора - 7. 4. При подальшому обертанні вала 1 відносно осі обертання О-О', електроізоляційна капсула 2 змінює своє положення від вертикального до горизонтального, зупиняється рух сипучої фракції - 5, між електродами - 3 та 3' щезає різність електричних потенціалів (потенціал седіментації = 0). Залежно від конструкції контактного комутатора - 7, на зовнішніх контактах контактного комутатора - 7 отримуємо постійний або перемінний електричний струм. Таке рішення дозволяє відмовитися від магнітів у конструкції електрогенератора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Електрогенератор, що містить вал з ротором, струмовідводи ротора, контактний комутатор, який відрізняється тим, що ротор складається, як мінімум, з одної електроізоляційної капсули, що розташована в площині, перпендикулярній до осі обертання вала, і заповнена рідкою та сипучою фракціями; в рідкій фракції, біля протилежних один до одного торців електроізоляційної капсули, розташовані електроди, які струмовідводами ротора з'єднані з контактним комутатором. 1 UA 113028 U 2 UA 113028 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

МПК / Мітки

МПК: H02K 23/64

Мітки: електрогенератор, гравітаційний
