Вентиляторна мийна машина

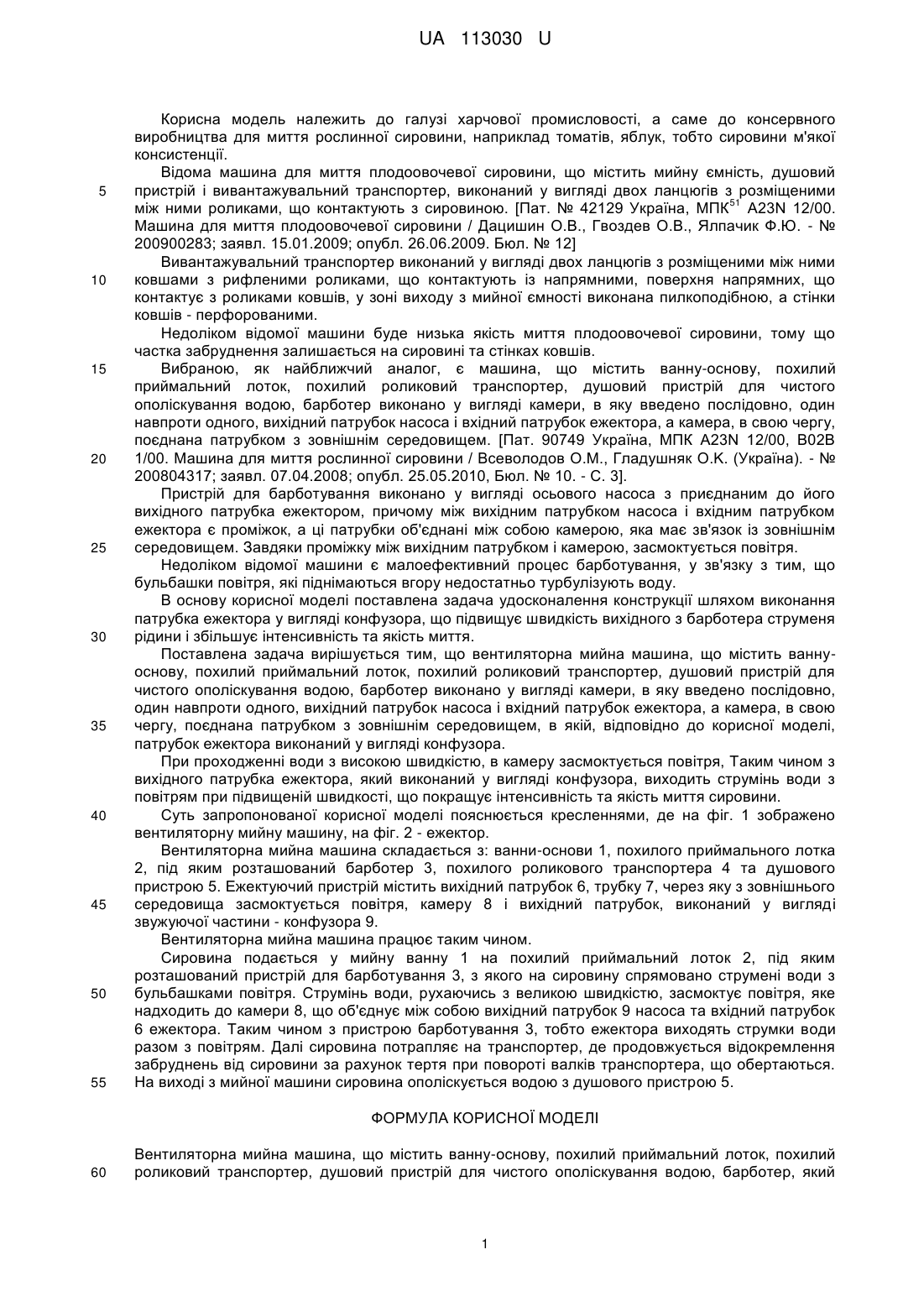

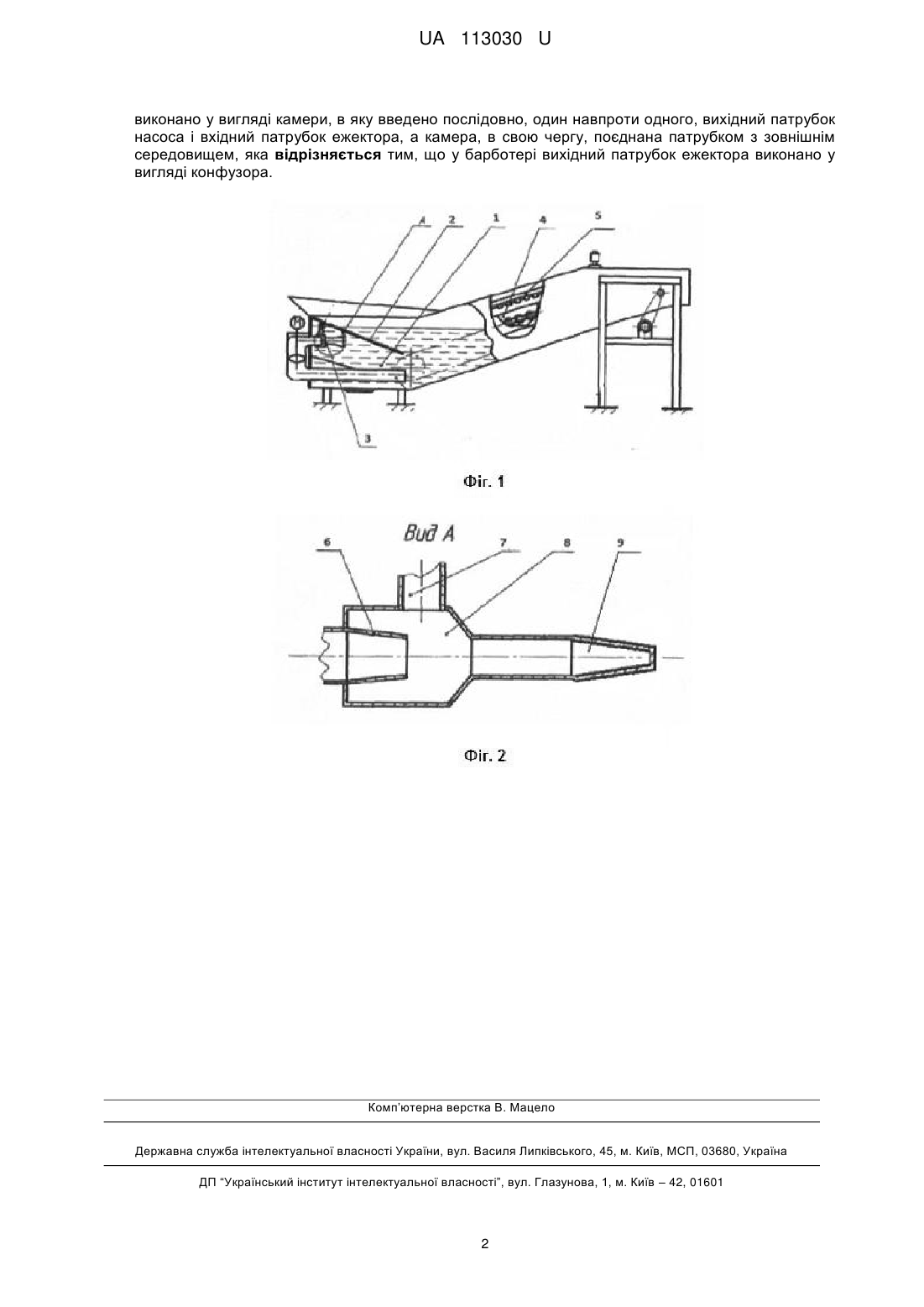

Реферат: Вентиляторна мийна машина містить ванну-основу, похилий приймальний лоток, похилий роликовий транспортер, душовий пристрій для чистого ополіскування водою, барботер, який виконано у вигляді камери, в яку введено послідовно, один навпроти одного, вихідний патрубок насоса і вхідний патрубок ежектора, а камера, в свою чергу, поєднана патрубком з зовнішнім середовищем. У барботері вихідний патрубок ежектора виконано у вигляді конфузора. UA 113030 U (54) ВЕНТИЛЯТОРНА МИЙНА МАШИНА UA 113030 U UA 113030 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі харчової промисловості, а саме до консервного виробництва для миття рослинної сировини, наприклад томатів, яблук, тобто сировини м'якої консистенції. Відома машина для миття плодоовочевої сировини, що містить мийну ємність, душовий пристрій і вивантажувальний транспортер, виконаний у вигляді двох ланцюгів з розміщеними 51 між ними роликами, що контактують з сировиною. [Пат. № 42129 Україна, МПК А23N 12/00. Машина для миття плодоовочевої сировини / Дацишин О.В., Гвоздев О.В., Ялпачик Ф.Ю. - № 200900283; заявл. 15.01.2009; опубл. 26.06.2009. Бюл. № 12] Вивантажувальний транспортер виконаний у вигляді двох ланцюгів з розміщеними між ними ковшами з рифленими роликами, що контактують із напрямними, поверхня напрямних, що контактує з роликами ковшів, у зоні виходу з мийної ємності виконана пилкоподібною, а стінки ковшів - перфорованими. Недоліком відомої машини буде низька якість миття плодоовочевої сировини, тому що частка забруднення залишається на сировині та стінках ковшів. Вибраною, як найближчий аналог, є машина, що містить ванну-основу, похилий приймальний лоток, похилий роликовий транспортер, душовий пристрій для чистого ополіскування водою, барботер виконано у вигляді камери, в яку введено послідовно, один навпроти одного, вихідний патрубок насоса і вхідний патрубок ежектора, а камера, в свою чергу, поєднана патрубком з зовнішнім середовищем. [Пат. 90749 Україна, МПК A23N 12/00, В02В 1/00. Машина для миття рослинної сировини / Всеволодов О.М., Гладушняк O.K. (Україна). - № 200804317; заявл. 07.04.2008; опубл. 25.05.2010, Бюл. № 10. - С. 3]. Пристрій для барботування виконано у вигляді осьового насоса з приєднаним до його вихідного патрубка ежектором, причому між вихідним патрубком насоса і вхідним патрубком ежектора є проміжок, а ці патрубки об'єднані між собою камерою, яка має зв'язок із зовнішнім середовищем. Завдяки проміжку між вихідним патрубком і камерою, засмоктується повітря. Недоліком відомої машини є малоефективний процес барботування, у зв'язку з тим, що бульбашки повітря, які піднімаються вгору недостатньо турбулізують воду. В основу корисної моделі поставлена задача удосконалення конструкції шляхом виконання патрубка ежектора у вигляді конфузора, що підвищує швидкість вихідного з барботера струменя рідини і збільшує інтенсивність та якість миття. Поставлена задача вирішується тим, що вентиляторна мийна машина, що містить ваннуоснову, похилий приймальний лоток, похилий роликовий транспортер, душовий пристрій для чистого ополіскування водою, барботер виконано у вигляді камери, в яку введено послідовно, один навпроти одного, вихідний патрубок насоса і вхідний патрубок ежектора, а камера, в свою чергу, поєднана патрубком з зовнішнім середовищем, в якій, відповідно до корисної моделі, патрубок ежектора виконаний у вигляді конфузора. При проходженні води з високою швидкістю, в камеру засмоктується повітря, Таким чином з вихідного патрубка ежектора, який виконаний у вигляді конфузора, виходить струмінь води з повітрям при підвищеній швидкості, що покращує інтенсивність та якість миття сировини. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 зображено вентиляторну мийну машину, на фіг. 2 - ежектор. Вентиляторна мийна машина складається з: ванни-основи 1, похилого приймального лотка 2, під яким розташований барботер 3, похилого роликового транспортера 4 та душового пристрою 5. Ежектуючий пристрій містить вихідний патрубок 6, трубку 7, через яку з зовнішнього середовища засмоктується повітря, камеру 8 і вихідний патрубок, виконаний у вигляді звужуючої частини - конфузора 9. Вентиляторна мийна машина працює таким чином. Сировина подається у мийну ванну 1 на похилий приймальний лоток 2, під яким розташований пристрій для барботування 3, з якого на сировину спрямовано струмені води з бульбашками повітря. Струмінь води, рухаючись з великою швидкістю, засмоктує повітря, яке надходить до камери 8, що об'єднує між собою вихідний патрубок 9 насоса та вхідний патрубок 6 ежектора. Таким чином з пристрою барботування 3, тобто ежектора виходять струмки води разом з повітрям. Далі сировина потрапляє на транспортер, де продовжується відокремлення забруднень від сировини за рахунок тертя при повороті валків транспортера, що обертаються. На виході з мийної машини сировина ополіскується водою з душового пристрою 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Вентиляторна мийна машина, що містить ванну-основу, похилий приймальний лоток, похилий роликовий транспортер, душовий пристрій для чистого ополіскування водою, барботер, який 1 UA 113030 U виконано у вигляді камери, в яку введено послідовно, один навпроти одного, вихідний патрубок насоса і вхідний патрубок ежектора, а камера, в свою чергу, поєднана патрубком з зовнішнім середовищем, яка відрізняється тим, що у барботері вихідний патрубок ежектора виконано у вигляді конфузора. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
