Холодильна шафа-вітрина

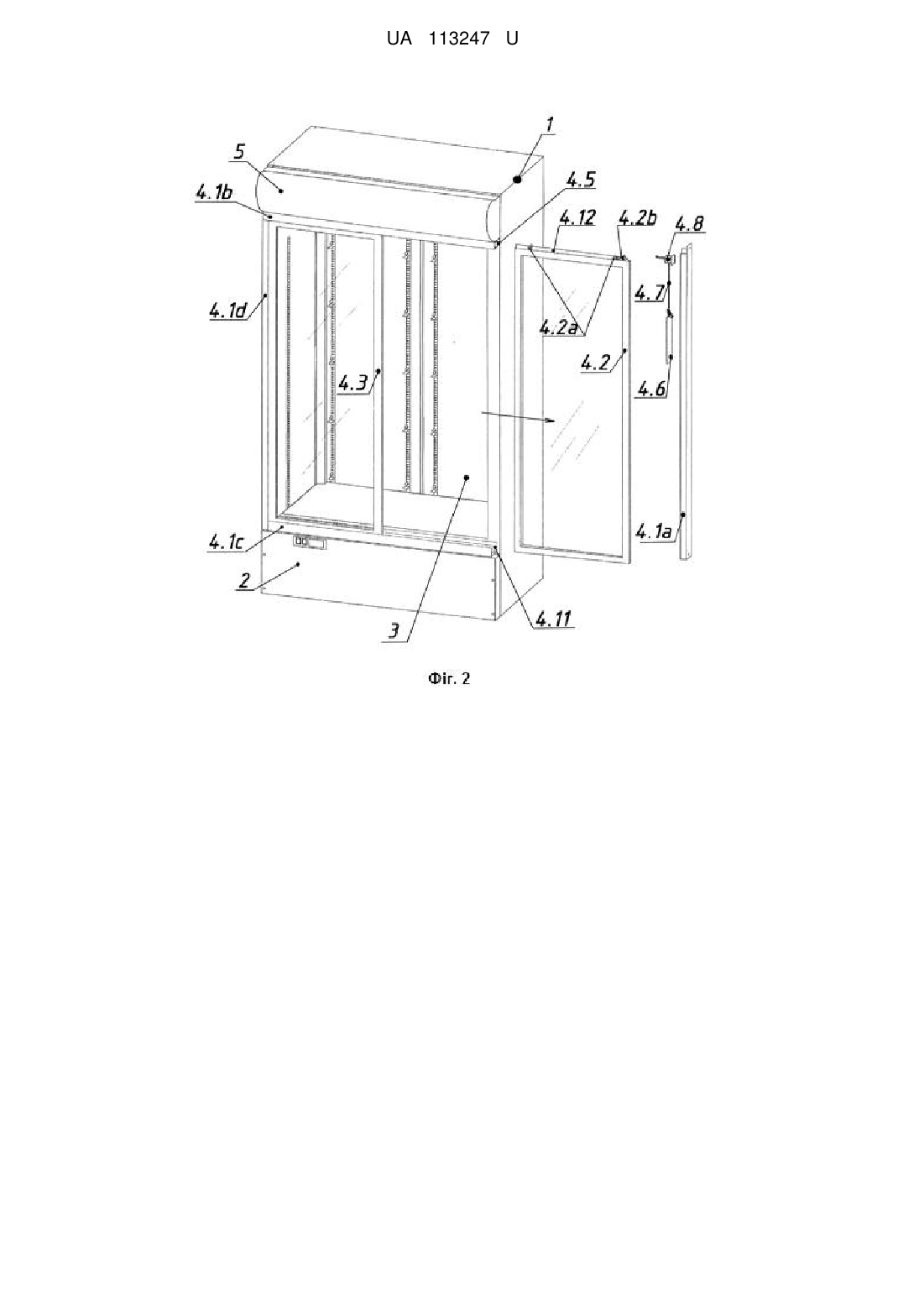

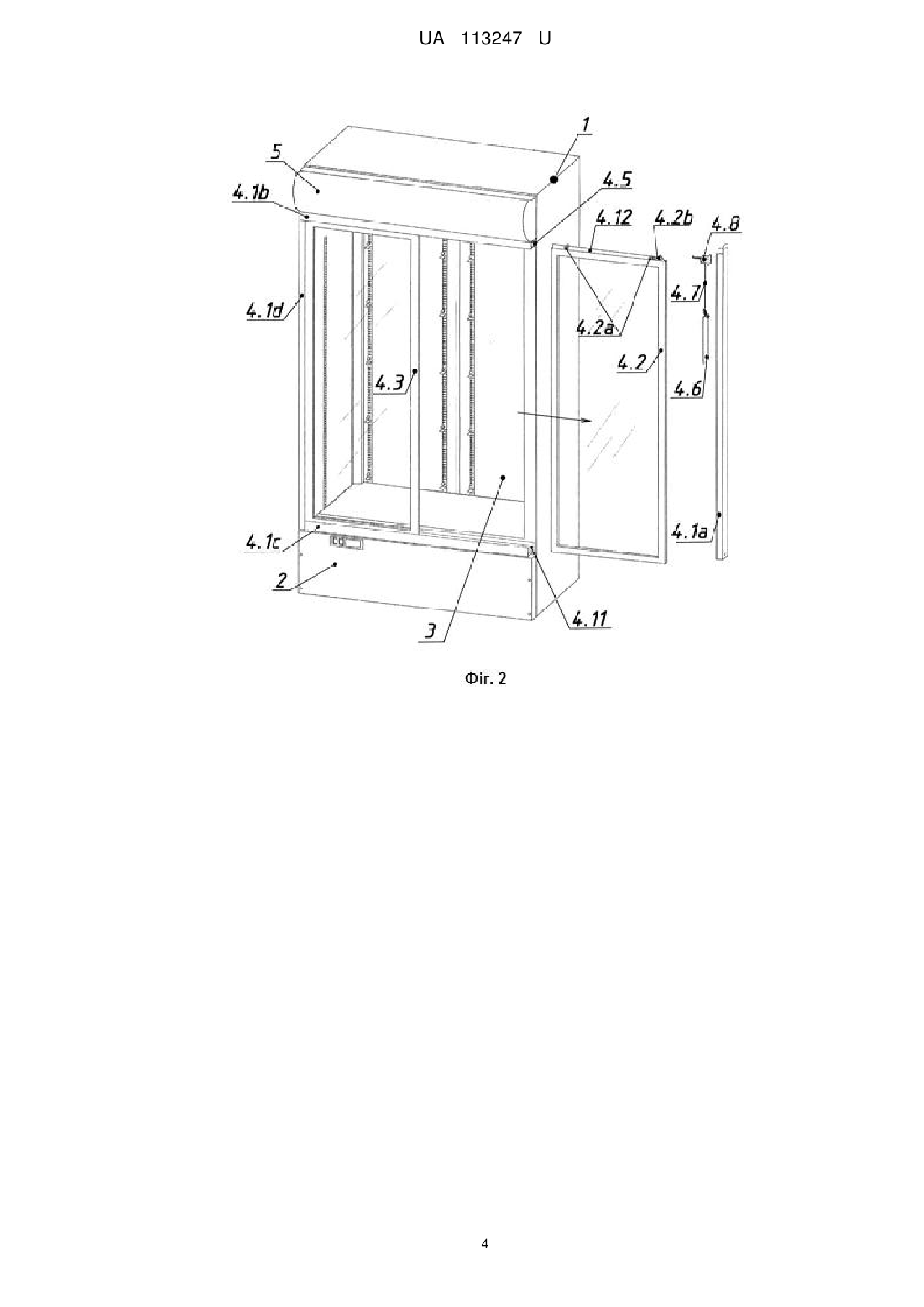

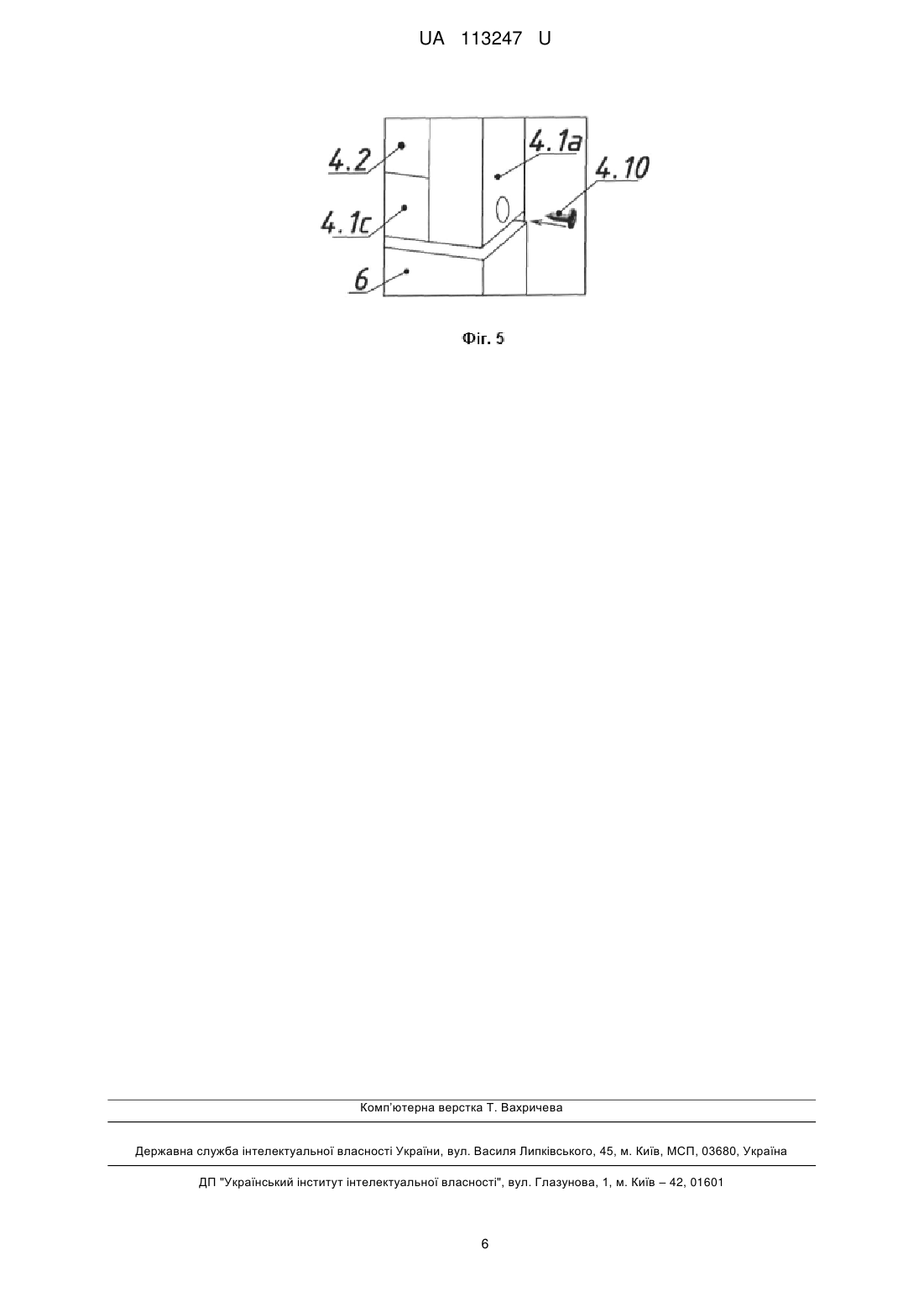

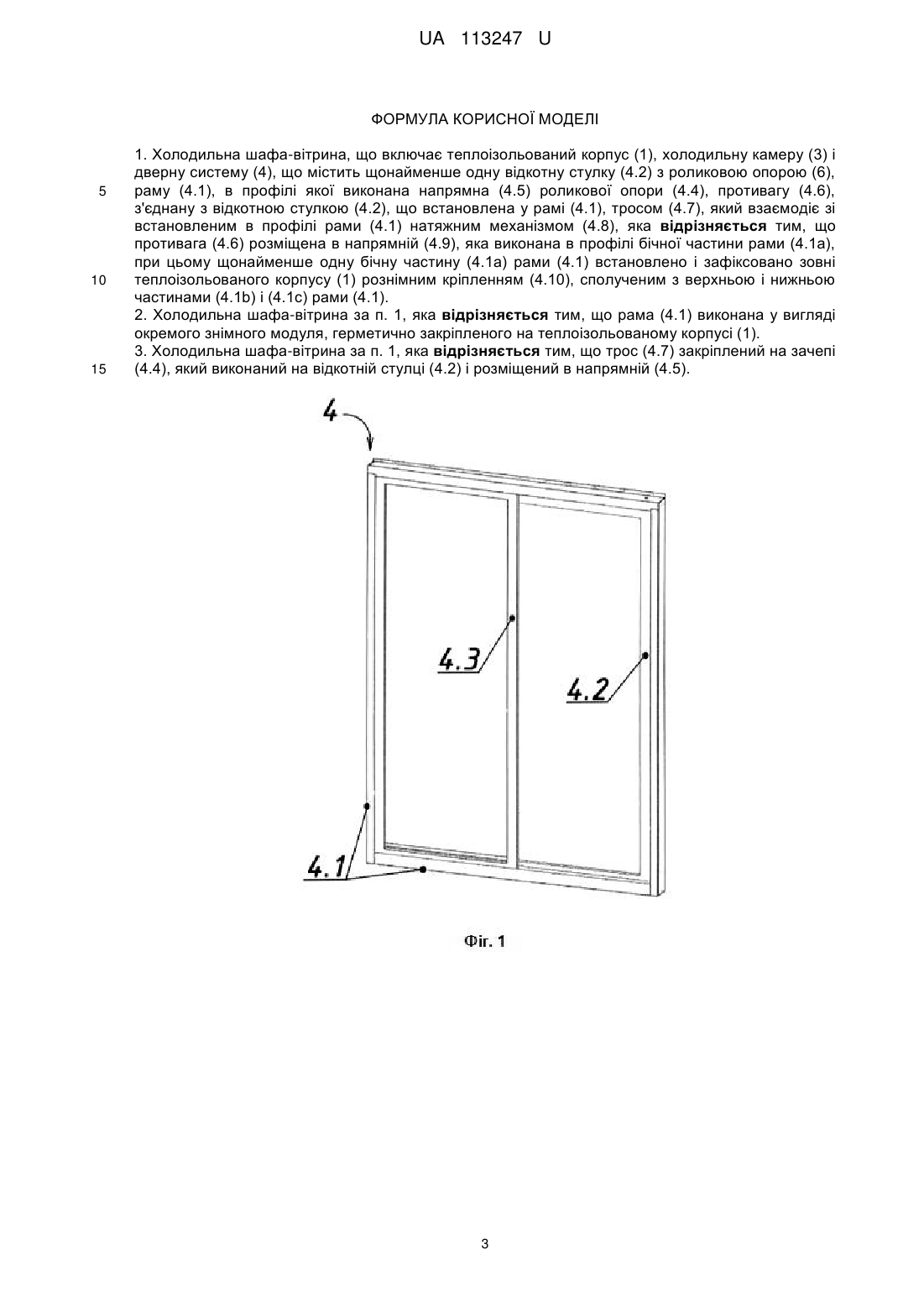

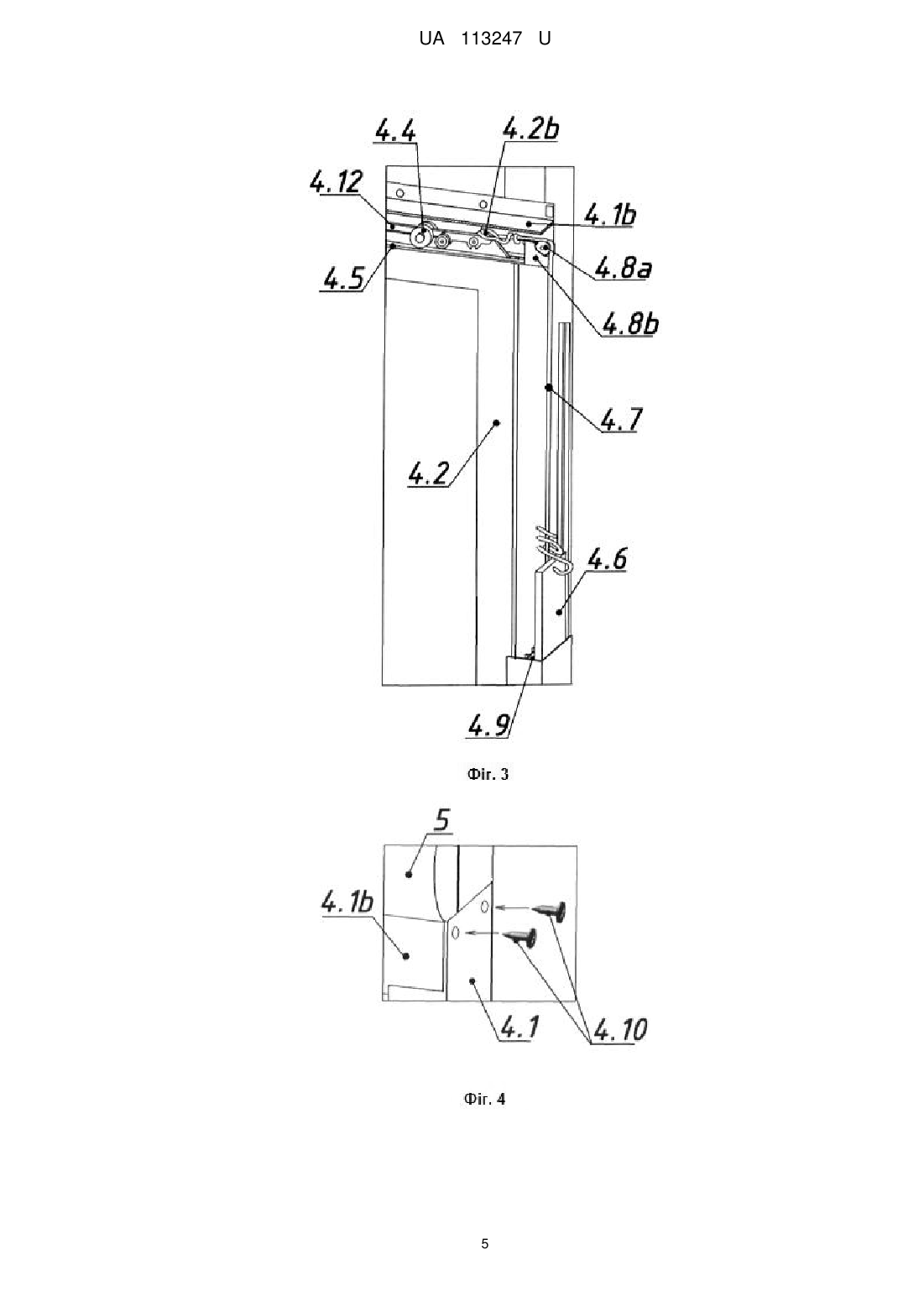

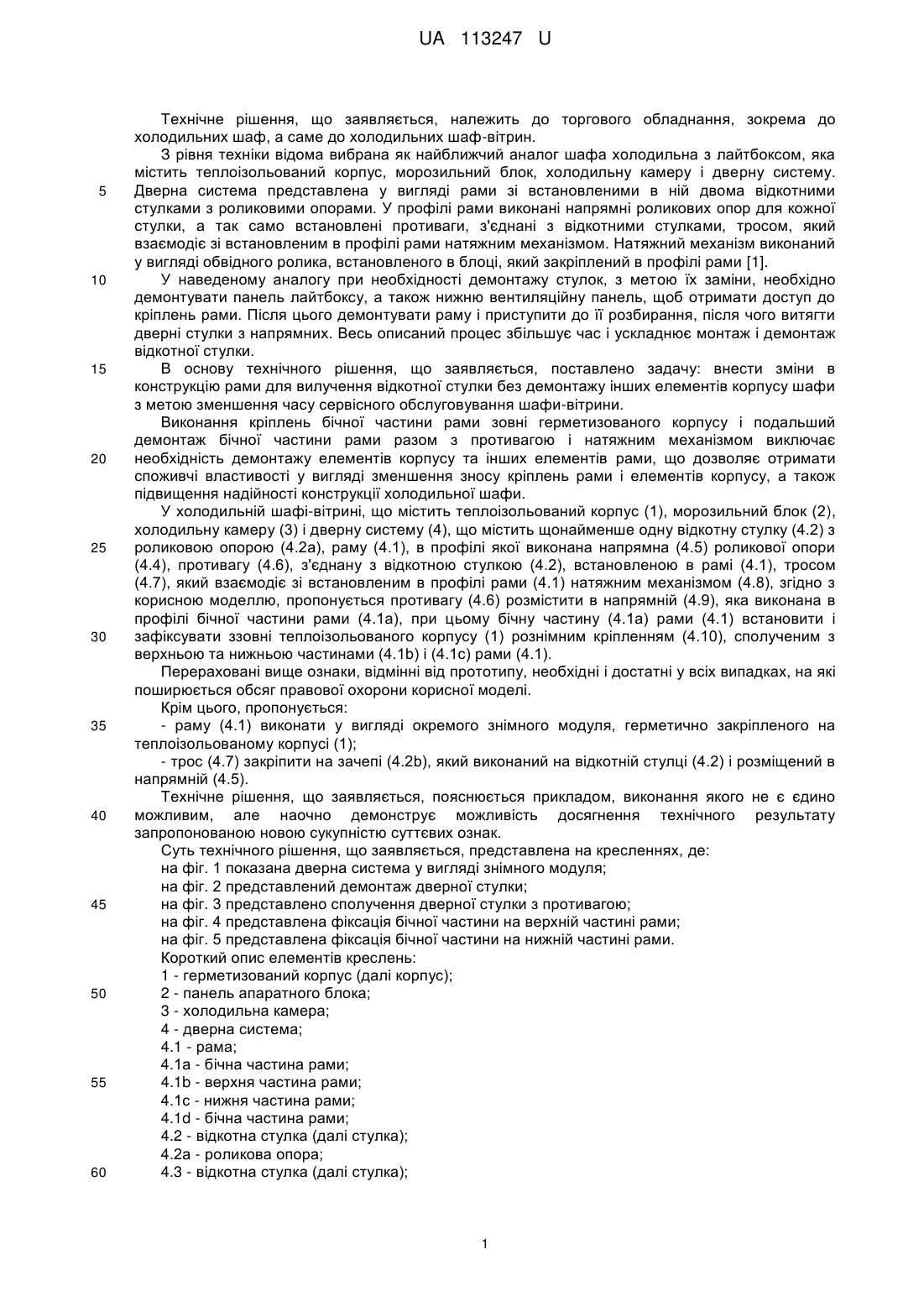

Реферат: Холодильна шафа-вітрина включає теплоізольований корпус (1), холодильну камеру (3) і дверну систему (4), що містить щонайменше одну відкотну стулку (4.2) з роликовою опорою (6), раму (4.1), в профілі якої виконана напрямна (4.5) роликової опори (4.4), противагу (4.6), з'єднану з відкотною стулкою (4.2), що встановлена у рамі (4.1), тросом (4.7), який взаємодіє з встановленим в профілі рами (4.1) натяжним механізмом (4.8). Противага (4.6) розміщена в напрямній (4.9), яка виконана в профілі бічної частини рами (4.1а). При цьому щонайменше одну бічну частину (4.1а) рами (4.1) встановлено і зафіксовано зовні теплоізольованого корпусу (1) рознімним кріпленням (4.10), сполученим з верхньою і нижньою частинами (4.1b) і (4.1с) рами (4.1). UA 113247 U (12) UA 113247 U UA 113247 U 5 10 15 20 25 30 35 40 45 50 55 60 Технічне рішення, що заявляється, належить до торгового обладнання, зокрема до холодильних шаф, а саме до холодильних шаф-вітрин. З рівня техніки відома вибрана як найближчий аналог шафа холодильна з лайтбоксом, яка містить теплоізольований корпус, морозильний блок, холодильну камеру і дверну систему. Дверна система представлена у вигляді рами зі встановленими в ній двома відкотними стулками з роликовими опорами. У профілі рами виконані напрямні роликових опор для кожної стулки, а так само встановлені противаги, з'єднані з відкотними стулками, тросом, який взаємодіє зі встановленим в профілі рами натяжним механізмом. Натяжний механізм виконаний у вигляді обвідного ролика, встановленого в блоці, який закріплений в профілі рами [1]. У наведеному аналогу при необхідності демонтажу стулок, з метою їх заміни, необхідно демонтувати панель лайтбоксу, а також нижню вентиляційну панель, щоб отримати доступ до кріплень рами. Після цього демонтувати раму і приступити до її розбирання, після чого витягти дверні стулки з напрямних. Весь описаний процес збільшує час і ускладнює монтаж і демонтаж відкотної стулки. В основу технічного рішення, що заявляється, поставлено задачу: внести зміни в конструкцію рами для вилучення відкотної стулки без демонтажу інших елементів корпусу шафи з метою зменшення часу сервісного обслуговування шафи-вітрини. Виконання кріплень бічної частини рами зовні герметизованого корпусу і подальший демонтаж бічної частини рами разом з противагою і натяжним механізмом виключає необхідність демонтажу елементів корпусу та інших елементів рами, що дозволяє отримати споживчі властивості у вигляді зменшення зносу кріплень рами і елементів корпусу, а також підвищення надійності конструкції холодильної шафи. У холодильній шафі-вітрині, що містить теплоізольований корпус (1), морозильний блок (2), холодильну камеру (3) і дверну систему (4), що містить щонайменше одну відкотну стулку (4.2) з роликовою опорою (4.2а), раму (4.1), в профілі якої виконана напрямна (4.5) роликової опори (4.4), противагу (4.6), з'єднану з відкотною стулкою (4.2), встановленою в рамі (4.1), тросом (4.7), який взаємодіє зі встановленим в профілі рами (4.1) натяжним механізмом (4.8), згідно з корисною моделлю, пропонується противагу (4.6) розмістити в напрямній (4.9), яка виконана в профілі бічної частини рами (4.1а), при цьому бічну частину (4.1а) рами (4.1) встановити і зафіксувати ззовні теплоізольованого корпусу (1) рознімним кріпленням (4.10), сполученим з верхньою та нижньою частинами (4.1b) і (4.1с) рами (4.1). Перераховані вище ознаки, відмінні від прототипу, необхідні і достатні у всіх випадках, на які поширюється обсяг правової охорони корисної моделі. Крім цього, пропонується: - раму (4.1) виконати у вигляді окремого знімного модуля, герметично закріпленого на теплоізольованому корпусі (1); - трос (4.7) закріпити на зачепі (4.2b), який виконаний на відкотній стулці (4.2) і розміщений в напрямній (4.5). Технічне рішення, що заявляється, пояснюється прикладом, виконання якого не є єдино можливим, але наочно демонструє можливість досягнення технічного результату запропонованою новою сукупністю суттєвих ознак. Суть технічного рішення, що заявляється, представлена на кресленнях, де: на фіг. 1 показана дверна система у вигляді знімного модуля; на фіг. 2 представлений демонтаж дверної стулки; на фіг. 3 представлено сполучення дверної стулки з противагою; на фіг. 4 представлена фіксація бічної частини на верхній частині рами; на фіг. 5 представлена фіксація бічної частини на нижній частині рами. Короткий опис елементів креслень: 1 - герметизований корпус (далі корпус); 2 - панель апаратного блока; 3 - холодильна камера; 4 - дверна система; 4.1 - рама; 4.1а - бічна частина рами; 4.1b - верхня частина рами; 4.1с - нижня частина рами; 4.1d - бічна частина рами; 4.2 - відкотна стулка (далі стулка); 4.2а - роликова опора; 4.3 - відкотна стулка (далі стулка); 1 UA 113247 U 5 10 15 20 25 30 35 40 45 50 55 4.4 - зачіп; 4.5 - напрямна; 4.6 - противага; 4.7 - трос; 4.8 - натяжний механізм; 4.8а - обвідний ролик; 4.8b - блок; 4.9 - напрямна; 4.10 - рознімне кріплення; 4.11 - напрямна; 4.12 - консоль; 5 - панель лайтбокса. Пропоноване технічне рішення представлене у вигляді холодильної шафи-вітрини. Фронтальна частина холодильної шафи-вітрини (фіг. 1) представлена у вигляді закріпленої на корпусі (1) панелі лайтбокса (5) і панелі апаратного блока (2), між якими встановлена дверна система (4), виконана у вигляді окремого знімного модуля. Стулки (4.2) і (4.3) дверної системи (4) встановлені в рамі (4.1), яка закріплена на корпусі (1). Між рамою (4.1) і корпусом (1) для їх герметичного з'єднання встановлене ущільнення (на кресленнях не показано). Кожна відкотна стулка, наприклад відкотна стулка (4.2), може бути виконана у вигляді рами (4.1) зі встановленим в ній склопакетом (на кресленні не позначені). На консолі (4.12) верхньої частині відкотної стулки (4.2) з обох сторін закріплено роликову опору (4.4), а також з одного боку закріплений зачіп (4.2b). Рама збирається з профілів верхньої частини (4.1b), нижньої частини (4.1с), які з'єднані бічними частинами (4.1а) і (4.1d). У рамі (4.1) дверної системи (4) стулка (4.2) взаємодіє з напрямними (4.5) і (4.11) верхньої (4.1b) і нижньої (4.1с) частин. Консоль (4.12) верхньої частини (4.1b) стулки (4.2), встановленої в рамі (4.1), розміщена в напрямній (4.5) разом зі встановленими на ній роликовою опорою (4.2а) і зачепом (4.4). На зачепі (4.4) кріпиться трос (4.7), який проходить через натяжний механізм (4.8) і закріплюється на противазі (4.6). Натяжний механізм (4.8) виконаний у вигляді обвідного ролика (4.8а), встановленого в блоці (4.8b). Блок (4.8b) закріплений в кінцевій частині профілю верхньої частини (4.1b) рами (4.1) і закритий бічною частиною рами (4.2а). Монтаж дверної системи здійснюється після складання корпусу (1) і установки в нього обладнання. Дверна система (4) може встановлюватися як в зібраному вигляді, так і у вигляді поетапного кріплення і складання її частин на корпусі (1). По периметру холодильної камери (3) на торцевих частинах корпусу встановлюється прокладка. Так само на торцевих поверхнях корпусу (1) встановлюються і фіксуються болтовим кріпленням верхня (4.1b) і нижня (4.1с) частини, потім вони з'єднуються рознімними кріпленнями (4.10) з бічними частинами (4.1а) і (4.1d). При цьому бічні частини (4.1а) і (4.1d) розміщуються ззовні корпусу (1) і не перекриваються його бічними стінками. Для заміни відкотної стулки (4.2) - панель лайтбокса (5) і панель апаратного блока (6) не демонтуються, тому що демонтаж рами (4.1) всієї дверної системи (4) необов'язковий. Досить зняти рознімне кріплення (4.10), демонтувати бічну частину (4.1а) і витягти з неї противагу (4.6). Після цього демонтувати блок (4.8b) з обвідним роликом (4.8а), зняти трос (4.7) з зачепа (4.4) і демонтувати противагу (4.6). Потім висунути по напрямних (4.11) і (4.5) рами відкотну стулку (4.2) назовні. Після заміни всі операції проводяться в зворотному порядку. Аналогічно здійснюється заміна відкотної стулки (4.3) і демонтаж (монтаж) бічної частини (4.1d). Виконання напрямної (4.9) в профілі бічної частини (4.1а) рами (4.1) дозволяє обмежити коливання противаги (4.6) при його переміщенні і стабілізувати переміщення відкотної стулки (4.2). При необхідності взаємного обміну рекламними зображеннями з одної холодильної шафи на іншу ідентичну, рама (4.1) виконана у вигляді окремого знімного модуля демонтується і переміщується вся дверна система (4) без її розбирання. Джерело інформації: 1. Шкаф холодильный ICE STREAM Super Large http://www.pischevoeoborudovanie74.ru/ goods/13201766-shkaf_kholodilny_ice_stream_super_large. 60 2 UA 113247 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Холодильна шафа-вітрина, що включає теплоізольований корпус (1), холодильну камеру (3) і дверну систему (4), що містить щонайменше одну відкотну стулку (4.2) з роликовою опорою (6), раму (4.1), в профілі якої виконана напрямна (4.5) роликової опори (4.4), противагу (4.6), з'єднану з відкотною стулкою (4.2), що встановлена у рамі (4.1), тросом (4.7), який взаємодіє зі встановленим в профілі рами (4.1) натяжним механізмом (4.8), яка відрізняється тим, що противага (4.6) розміщена в напрямній (4.9), яка виконана в профілі бічної частини рами (4.1а), при цьому щонайменше одну бічну частину (4.1а) рами (4.1) встановлено і зафіксовано зовні теплоізольованого корпусу (1) рознімним кріпленням (4.10), сполученим з верхньою і нижньою частинами (4.1b) і (4.1с) рами (4.1). 2. Холодильна шафа-вітрина за п. 1, яка відрізняється тим, що рама (4.1) виконана у вигляді окремого знімного модуля, герметично закріпленого на теплоізольованому корпусі (1). 3. Холодильна шафа-вітрина за п. 1, яка відрізняється тим, що трос (4.7) закріплений на зачепі (4.4), який виконаний на відкотній стулці (4.2) і розміщений в напрямній (4.5). 3 UA 113247 U 4 UA 113247 U 5 UA 113247 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 6
