Універсальний гідробур

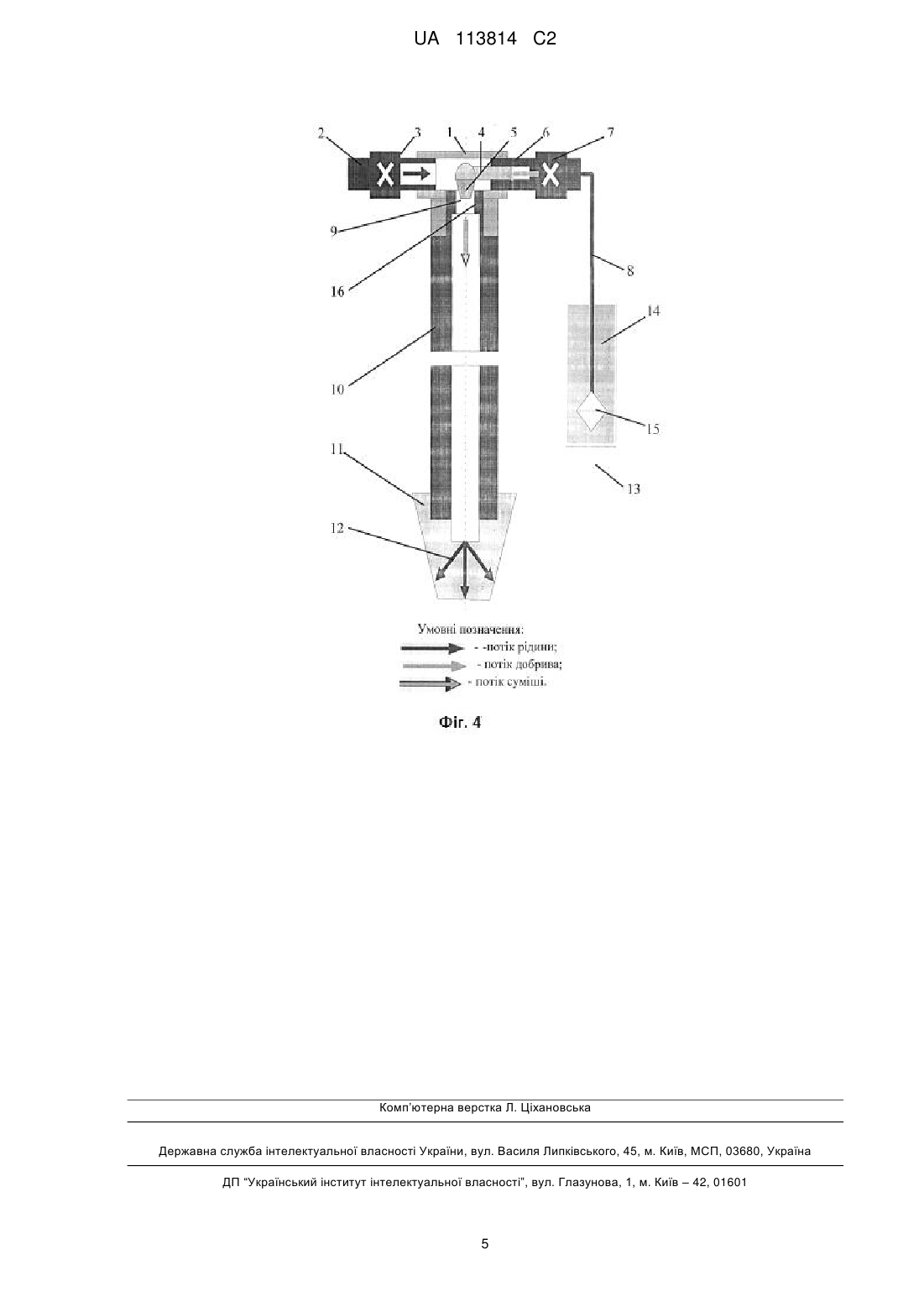

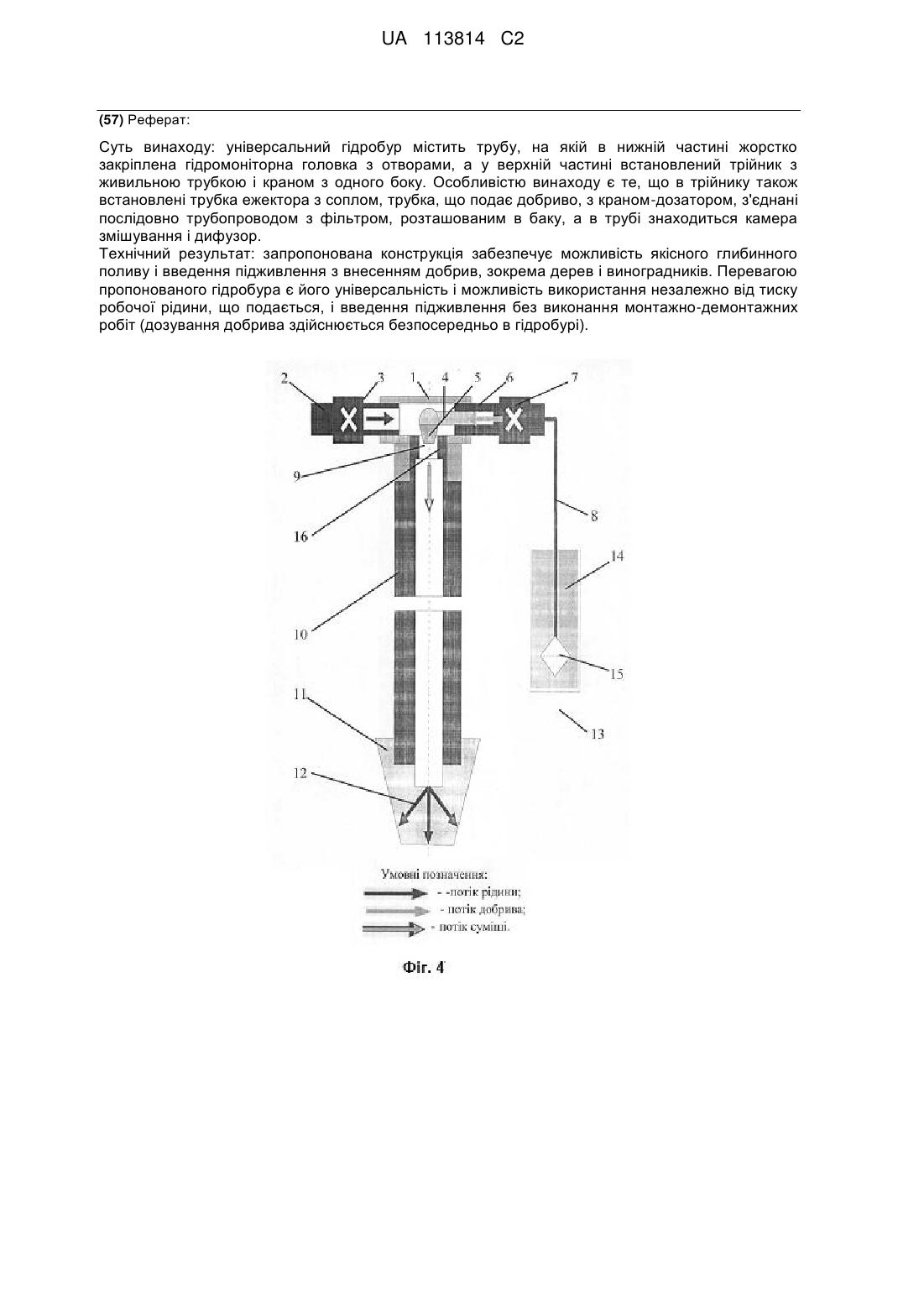

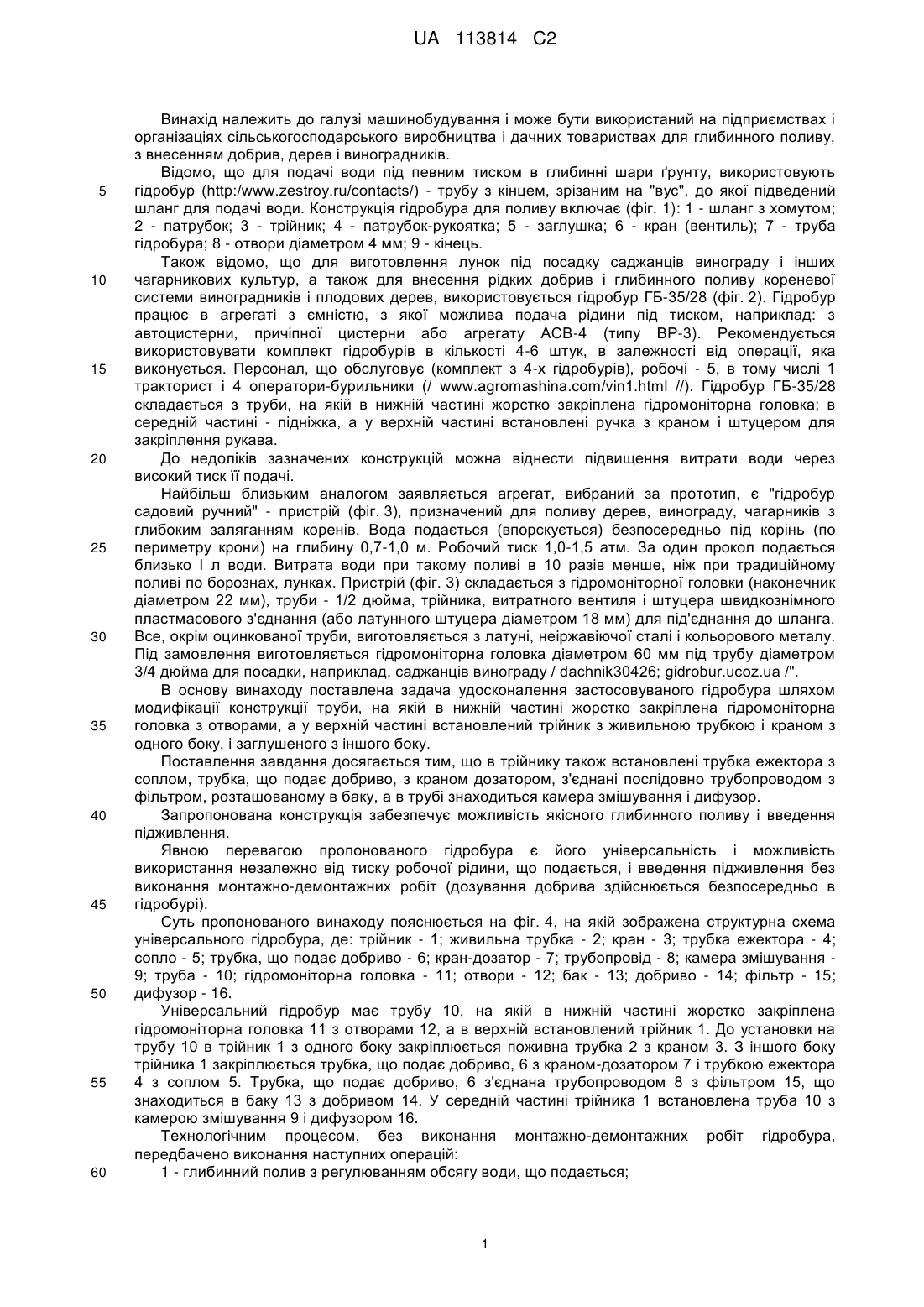

Реферат: Суть винаходу: універсальний гідробур містить трубу, на якій в нижній частині жорстко закріплена гідромоніторна головка з отворами, а у верхній частині встановлений трійник з живильною трубкою і краном з одного боку. Особливістю винаходу є те, що в трійнику також встановлені трубка ежектора з соплом, трубка, що подає добриво, з краном-дозатором, з'єднані послідовно трубопроводом з фільтром, розташованим в баку, а в трубі знаходиться камера змішування і дифузор. Технічний результат: запропонована конструкція забезпечує можливість якісного глибинного поливу і введення підживлення з внесенням добрив, зокрема дерев і виноградників. Перевагою пропонованого гідробура є його універсальність і можливість використання незалежно від тиску робочої рідини, що подається, і введення підживлення без виконання монтажно-демонтажних робіт (дозування добрива здійснюється безпосередньо в гідробурі). UA 113814 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі машинобудування і може бути використаний на підприємствах і організаціях сільськогосподарського виробництва і дачних товариствах для глибинного поливу, з внесенням добрив, дерев і виноградників. Відомо, що для подачі води під певним тиском в глибинні шари ґрунту, використовують гідробур (http:/www.zestroy.ru/contacts/) - трубу з кінцем, зрізаним на "вус", до якої підведений шланг для подачі води. Конструкція гідробура для поливу включає (фіг. 1): 1 - шланг з хомутом; 2 - патрубок; 3 - трійник; 4 - патрубок-рукоятка; 5 - заглушка; 6 - кран (вентиль); 7 - труба гідробура; 8 - отвори діаметром 4 мм; 9 - кінець. Також відомо, що для виготовлення лунок під посадку саджанців винограду і інших чагарникових культур, а також для внесення рідких добрив і глибинного поливу кореневої системи виноградників і плодових дерев, використовується гідробур ГБ-35/28 (фіг. 2). Гідробур працює в агрегаті з ємністю, з якої можлива подача рідини під тиском, наприклад: з автоцистерни, причіпної цистерни або агрегату АСВ-4 (типу ВР-3). Рекомендується використовувати комплект гідробурів в кількості 4-6 штук, в залежності від операції, яка виконується. Персонал, що обслуговує (комплект з 4-х гідробурів), робочі - 5, в тому числі 1 тракторист і 4 оператори-бурильники (/ www.agromashina.com/vin1.html //). Гідробур ГБ-35/28 складається з труби, на якій в нижній частині жорстко закріплена гідромоніторна головка; в середній частині - підніжка, а у верхній частині встановлені ручка з краном і штуцером для закріплення рукава. До недоліків зазначених конструкцій можна віднести підвищення витрати води через високий тиск її подачі. Найбільш близьким аналогом заявляється агрегат, вибраний за прототип, є "гідробур садовий ручний" - пристрій (фіг. 3), призначений для поливу дерев, винограду, чагарників з глибоким заляганням коренів. Вода подається (впорскується) безпосередньо під корінь (по периметру крони) на глибину 0,7-1,0 м. Робочий тиск 1,0-1,5 атм. За один прокол подається близько І л води. Витрата води при такому поливі в 10 разів менше, ніж при традиційному поливі по борознах, лунках. Пристрій (фіг. 3) складається з гідромоніторної головки (наконечник діаметром 22 мм), труби - 1/2 дюйма, трійника, витратного вентиля і штуцера швидкознімного пластмасового з'єднання (або латунного штуцера діаметром 18 мм) для під'єднання до шланга. Все, окрім оцинкованої труби, виготовляється з латуні, неіржавіючої сталі і кольорового металу. Під замовлення виготовляється гідромоніторна головка діаметром 60 мм під трубу діаметром 3/4 дюйма для посадки, наприклад, саджанців винограду / dachnik30426; gidrobur.ucoz.ua /". В основу винаходу поставлена задача удосконалення застосовуваного гідробура шляхом модифікації конструкції труби, на якій в нижній частині жорстко закріплена гідромоніторна головка з отворами, а у верхній частині встановлений трійник з живильною трубкою і краном з одного боку, і заглушеного з іншого боку. Поставлення завдання досягається тим, що в трійнику також встановлені трубка ежектора з соплом, трубка, що подає добриво, з краном дозатором, з'єднані послідовно трубопроводом з фільтром, розташованому в баку, а в трубі знаходиться камера змішування і дифузор. Запропонована конструкція забезпечує можливість якісного глибинного поливу і введення підживлення. Явною перевагою пропонованого гідробура є його універсальність і можливість використання незалежно від тиску робочої рідини, що подається, і введення підживлення без виконання монтажно-демонтажних робіт (дозування добрива здійснюється безпосередньо в гідробурі). Суть пропонованого винаходу пояснюється на фіг. 4, на якій зображена структурна схема універсального гідробура, де: трійник - 1; живильна трубка - 2; кран - 3; трубка ежектора - 4; сопло - 5; трубка, що подає добриво - 6; кран-дозатор - 7; трубопровід - 8; камера змішування 9; труба - 10; гідромоніторна головка - 11; отвори - 12; бак - 13; добриво - 14; фільтр - 15; дифузор - 16. Універсальний гідробур має трубу 10, на якій в нижній частині жорстко закріплена гідромоніторна головка 11 з отворами 12, а в верхній встановлений трійник 1. До установки на трубу 10 в трійник 1 з одного боку закріплюється поживна трубка 2 з краном 3. З іншого боку трійника 1 закріплюється трубка, що подає добриво, 6 з краном-дозатором 7 і трубкою ежектора 4 з соплом 5. Трубка, що подає добриво, 6 з'єднана трубопроводом 8 з фільтром 15, що знаходиться в баку 13 з добривом 14. У середній частині трійника 1 встановлена труба 10 з камерою змішування 9 і дифузором 16. Технологічним процесом, без виконання монтажно-демонтажних робіт гідробура, передбачено виконання наступних операцій: 1 - глибинний полив з регулюванням обсягу води, що подається; 1 UA 113814 C2 5 10 15 20 2 - введення підживлення після глибинного занурення гідромоніторної головки; 3 - глибинний полив з одночасним введенням глибинного підживлення. Гідробур відповідно до технологічного процесу працює наступним чином: 1. Глибинний полив досягається за рахунок подачі води через живильну трубку 2, кран 3, трійник 1, камеру змішування 9, трубу 10 і отвори 12 гідромоніторної головки 11. Необхідний обсяг води для поливу залежить від стану ґрунту. Регулювання обсягу води, що подається, проводиться краном 3. 2. Глибинне занурення гідромоніторної головки 11 здійснюється з подачею мінімального обсягу води через живильну трубку 2, кран 3, трійник 1, камеру змішування 9, трубу 10 і отвори 12 гідромоніторної головки 11. Потім відкривається кран-дозатор 7 і збільшується подача обсягу води краном 3. Одночасно відбувається подача добрива 14 з бака 13 через фільтр 15 трубопровід 8, кран-дозатор 7, у трубку, що подає добриво, 6, трубку ежектора 4 і сопло 5. У камері змішування 9 дифузора 16 відбувається з'єднання води і добрива 14, змішування яких здійснюється в порожнині труби 10. Далі вже підживлення через отвори 12 в гідромоніторній головці 11 подається до кореневої системи рослини. 3. Для глибинного поливу з одночасним введенням глибинного підживлення необхідно спочатку відкрити кран 3, потім – кран-дозатор 7 і занурити гідромоніторну головку 11 в ґрунт. При цьому вода в трійник 1 з одного боку надходить через живильну трубку 2 і кран 3, а з іншого боку до камери змішування 9 дифузора 16 - добриво 14 з бака 13 через фільтр 15, трубопровід 8, кран-дозатор 7, трубку, що подає добриво, 6, трубку ежектора 4, сопло 5 і трубу 10. Підживлення надходить до коріння рослини постійно в міру занурення гідромоніторної головки 11. Раціональна витрата води, розчину і підживлення визначається візуально і регулюється за допомогою маніпуляції кранами 3 і 7. 25 ФОРМУЛА ВИНАХОДУ 30 Універсальний гідробур, що містить трубу, на якій в нижній частині жорстко закріплена гідромоніторна головка з отворами, а у верхній частині встановлений трійник з живильною трубкою і краном з одного боку, який відрізняється тим, що в трійнику також встановлені трубка ежектора з соплом, трубка, що подає добриво, з краном-дозатором, з'єднані послідовно трубопроводом з фільтром, розташованим в баку, а в трубі знаходиться камера змішування і дифузор. 2 UA 113814 C2 3 UA 113814 C2 4 UA 113814 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
