Універсальний палебійний агрегат

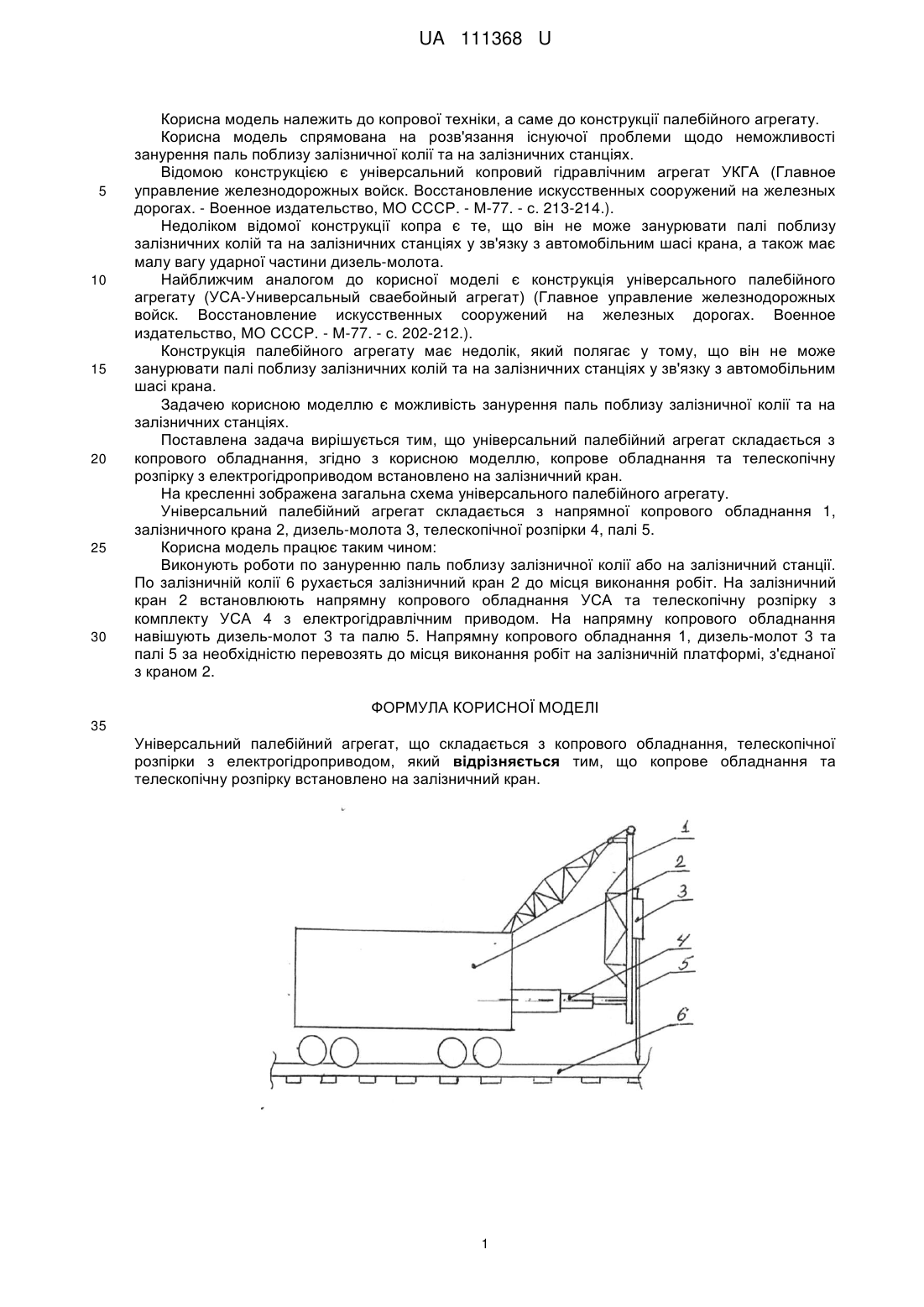

Реферат: Універсальний палебійний агрегат складається з копрового обладнання, телескопічної розпірки з електрогідроприводом. Копрове обладнання та телескопічну розпірку встановлено на залізничний кран. UA 111368 U (54) УНІВЕРСАЛЬНИЙ ПАЛЕБІЙНИЙ АГРЕГАТ UA 111368 U UA 111368 U 5 10 15 20 25 30 Корисна модель належить до копрової техніки, а саме до конструкції палебійного агрегату. Корисна модель спрямована на розв'язання існуючої проблеми щодо неможливості занурення паль поблизу залізничної колії та на залізничних станціях. Відомою конструкцією є універсальний копровий гідравлічним агрегат УКГА (Главное управление железнодорожных войск. Восстановление искусственных сооружений на железных дорогах. - Военное издательство, МО СССР. - М-77. - с. 213-214.). Недоліком відомої конструкції копра є те, що він не може занурювати палі поблизу залізничних колій та на залізничних станціях у зв'язку з автомобільним шасі крана, а також має малу вагу ударної частини дизель-молота. Найближчим аналогом до корисної моделі є конструкція універсального палебійного агрегату (УСА-Универсальный сваебойный агрегат) (Главное управление железнодорожных войск. Восстановление искусственных сооружений на железных дорогах. Военное издательство, МО СССР. - М-77. - с. 202-212.). Конструкція палебійного агрегату має недолік, який полягає у тому, що він не може занурювати палі поблизу залізничних колій та на залізничних станціях у зв'язку з автомобільним шасі крана. Задачею корисною моделлю є можливість занурення паль поблизу залізничної колії та на залізничних станціях. Поставлена задача вирішується тим, що універсальний палебійний агрегат складається з копрового обладнання, згідно з корисною моделлю, копрове обладнання та телескопічну розпірку з електрогідроприводом встановлено на залізничний кран. На кресленні зображена загальна схема універсального палебійного агрегату. Універсальний палебійний агрегат складається з напрямної копрового обладнання 1, залізничного крана 2, дизель-молота 3, телескопічної розпірки 4, палі 5. Корисна модель працює таким чином: Виконують роботи по зануренню паль поблизу залізничної колії або на залізничний станції. По залізничній колії 6 рухається залізничний кран 2 до місця виконання робіт. На залізничний кран 2 встановлюють напрямну копрового обладнання УСА та телескопічну розпірку з комплекту УСА 4 з електрогідравлічним приводом. На напрямну копрового обладнання навішують дизель-молот 3 та палю 5. Напрямну копрового обладнання 1, дизель-молот 3 та палі 5 за необхідністю перевозять до місця виконання робіт на залізничній платформі, з'єднаної з краном 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Універсальний палебійний агрегат, що складається з копрового обладнання, телескопічної розпірки з електрогідроприводом, який відрізняється тим, що копрове обладнання та телескопічну розпірку встановлено на залізничний кран. 1 UA 111368 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
