Машина для наповнення тари плодами

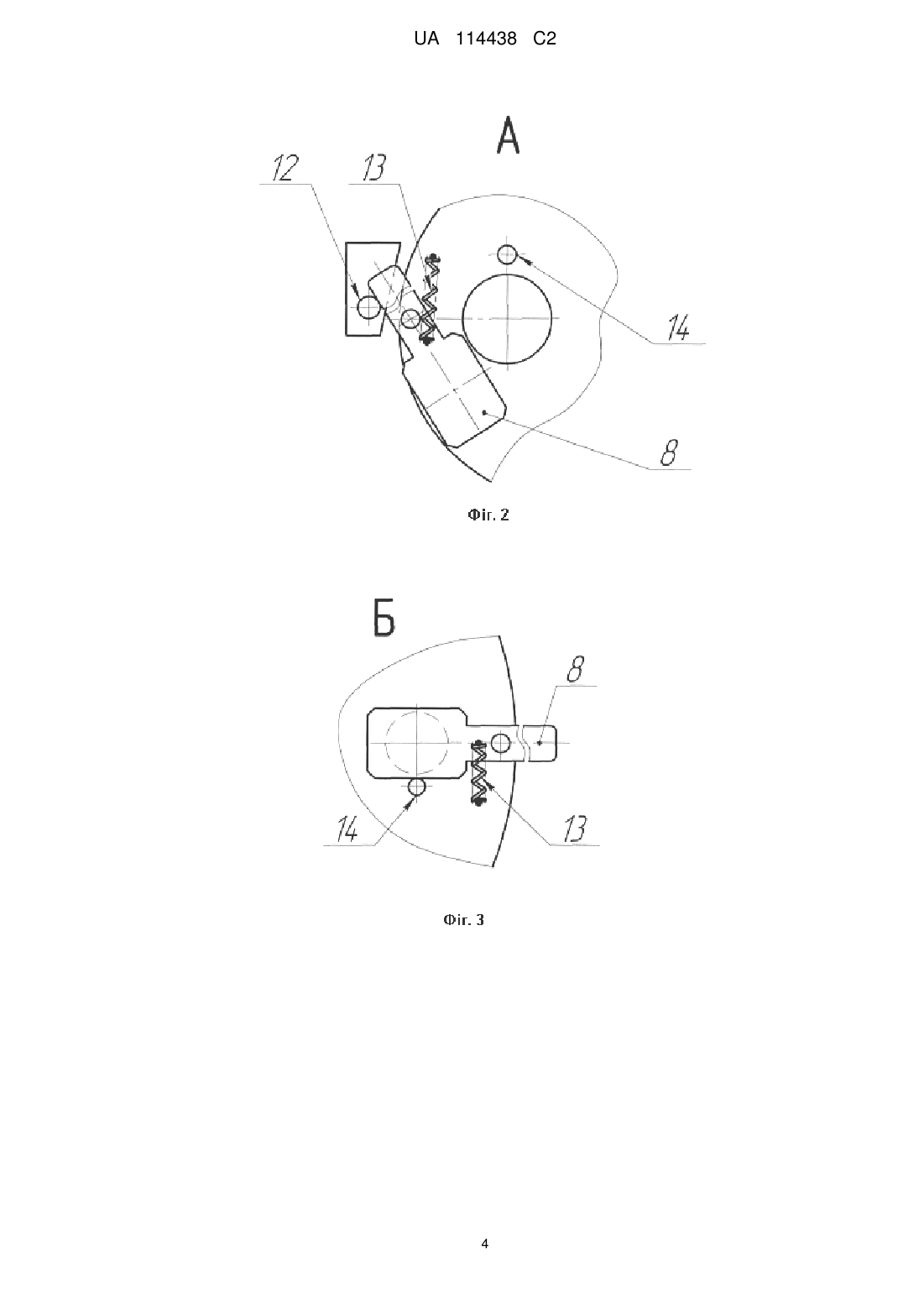

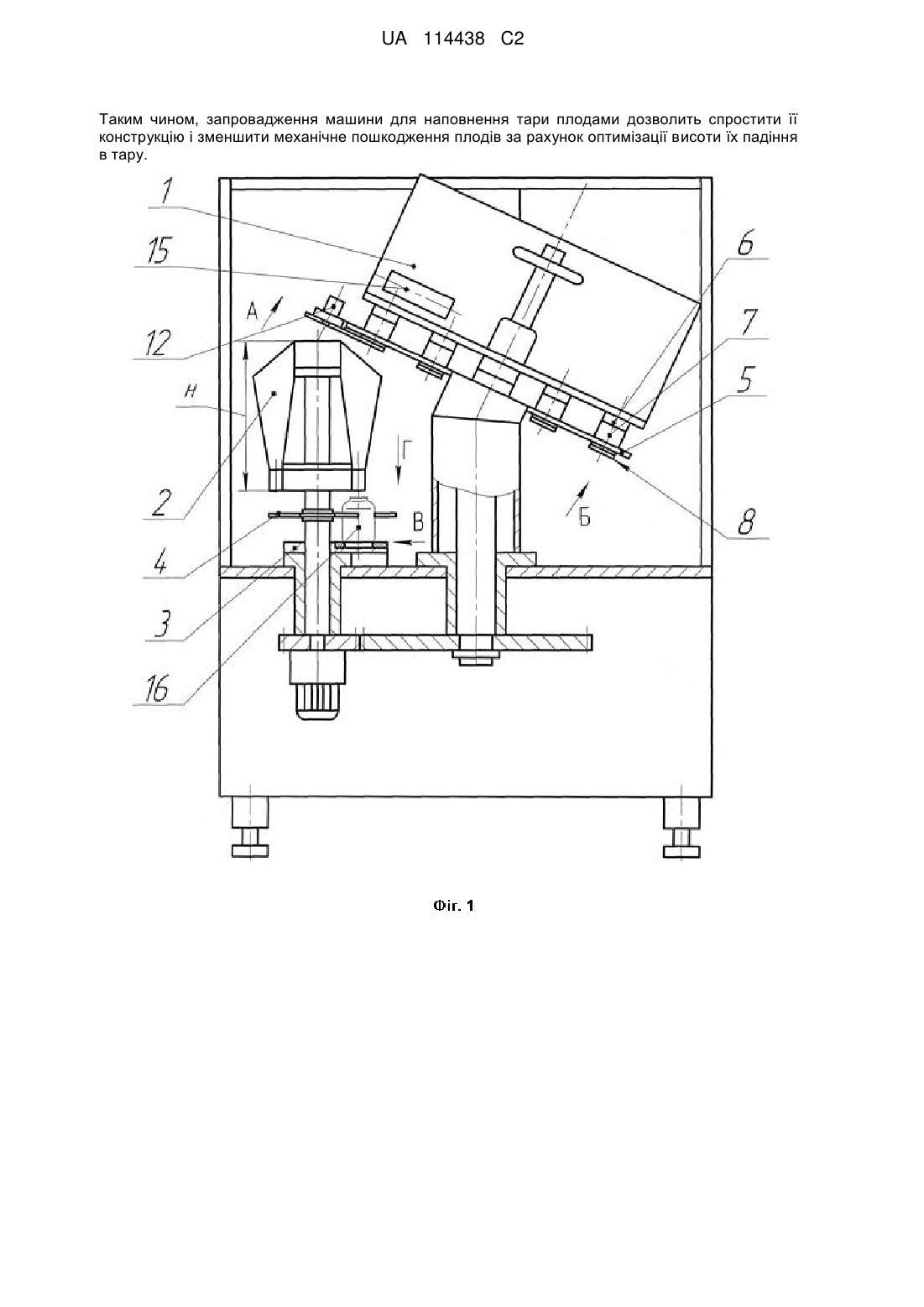

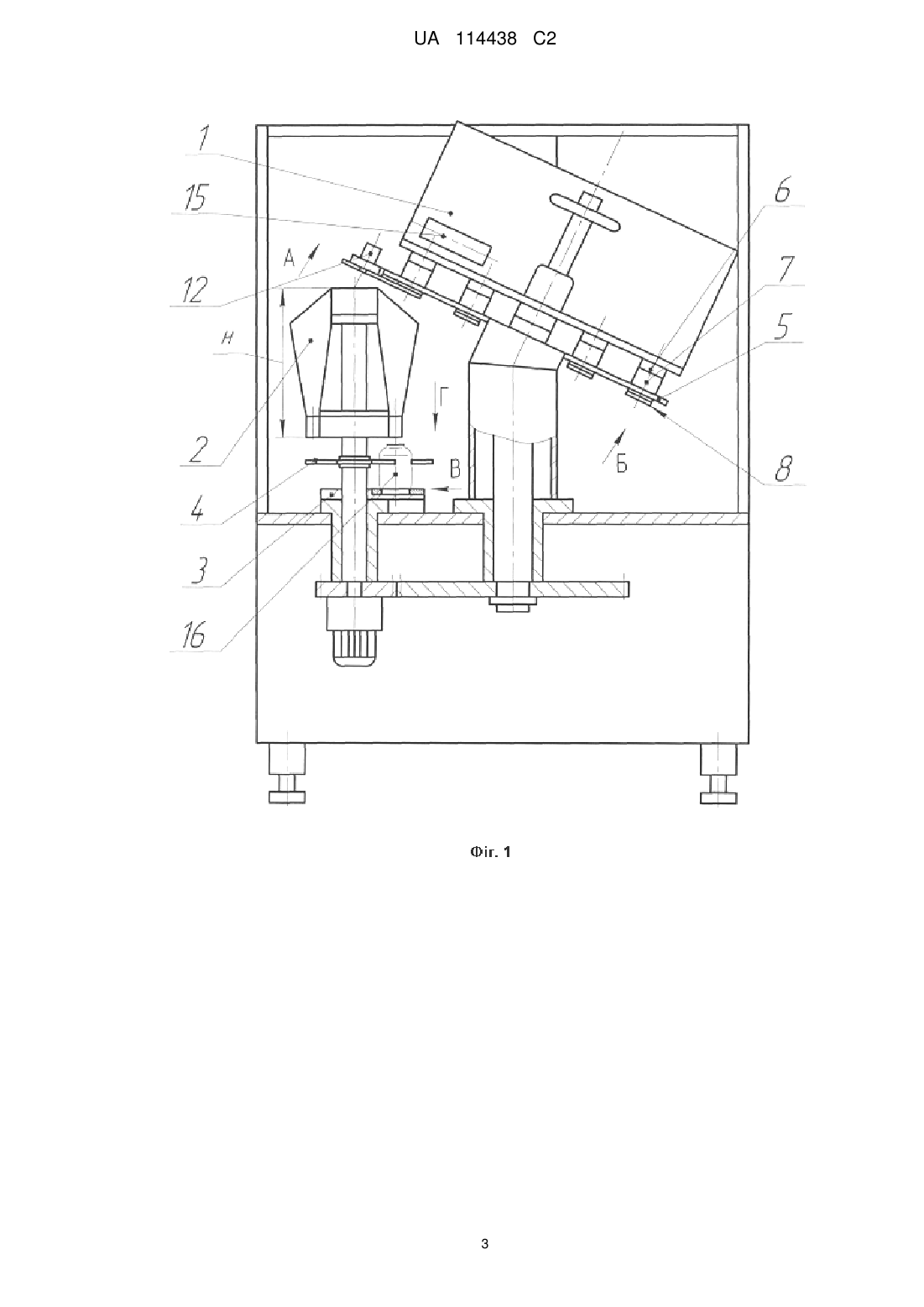

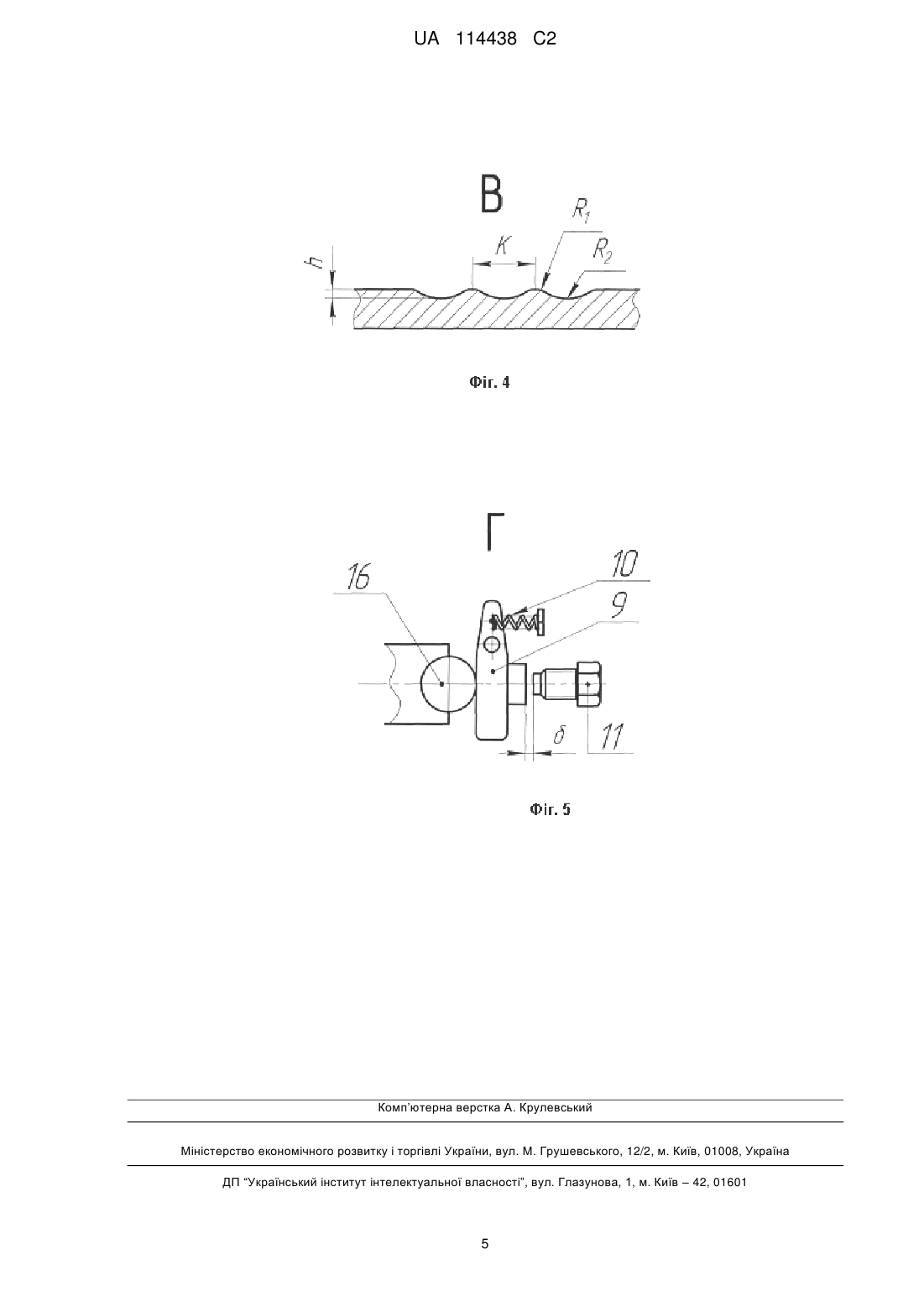

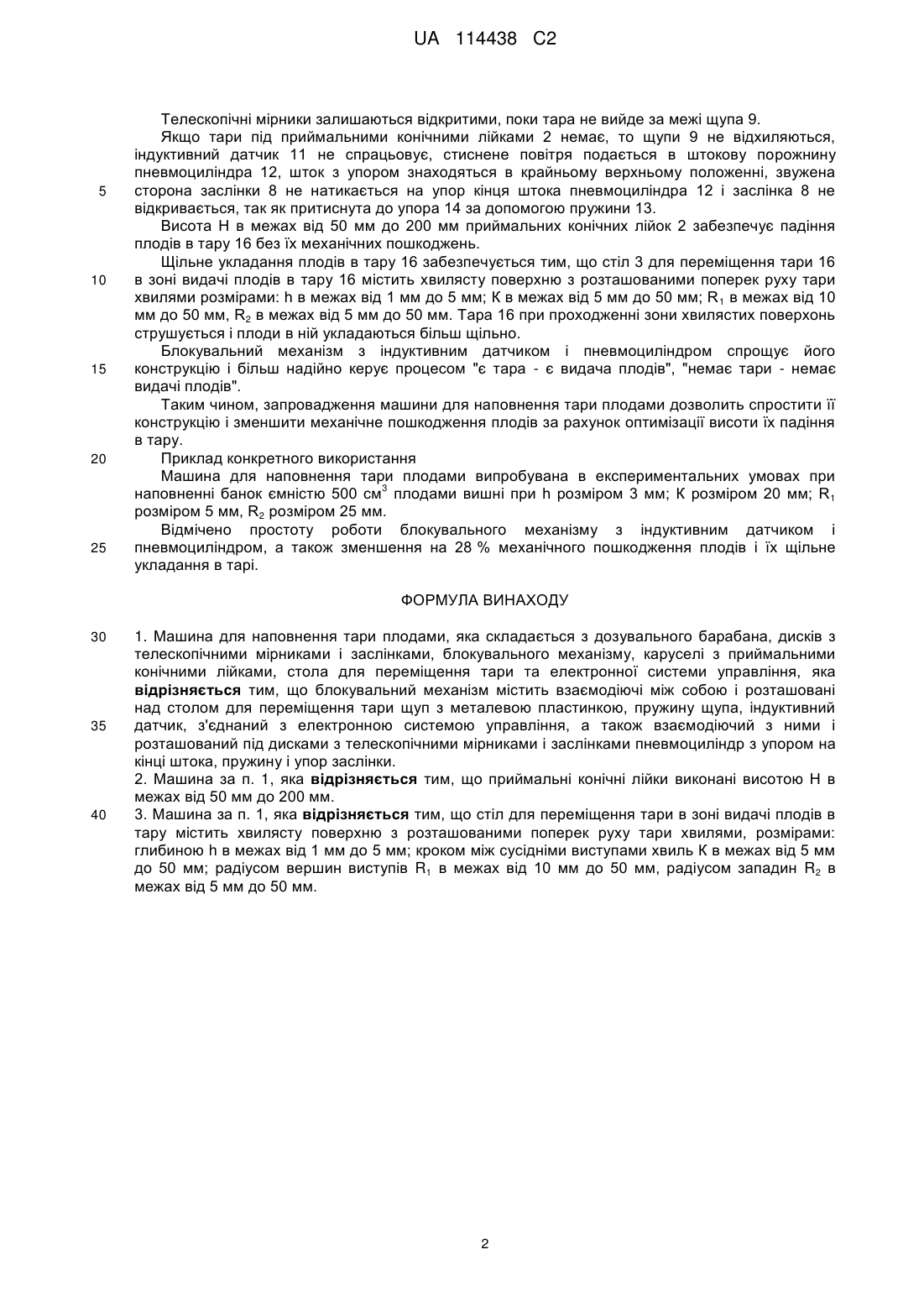

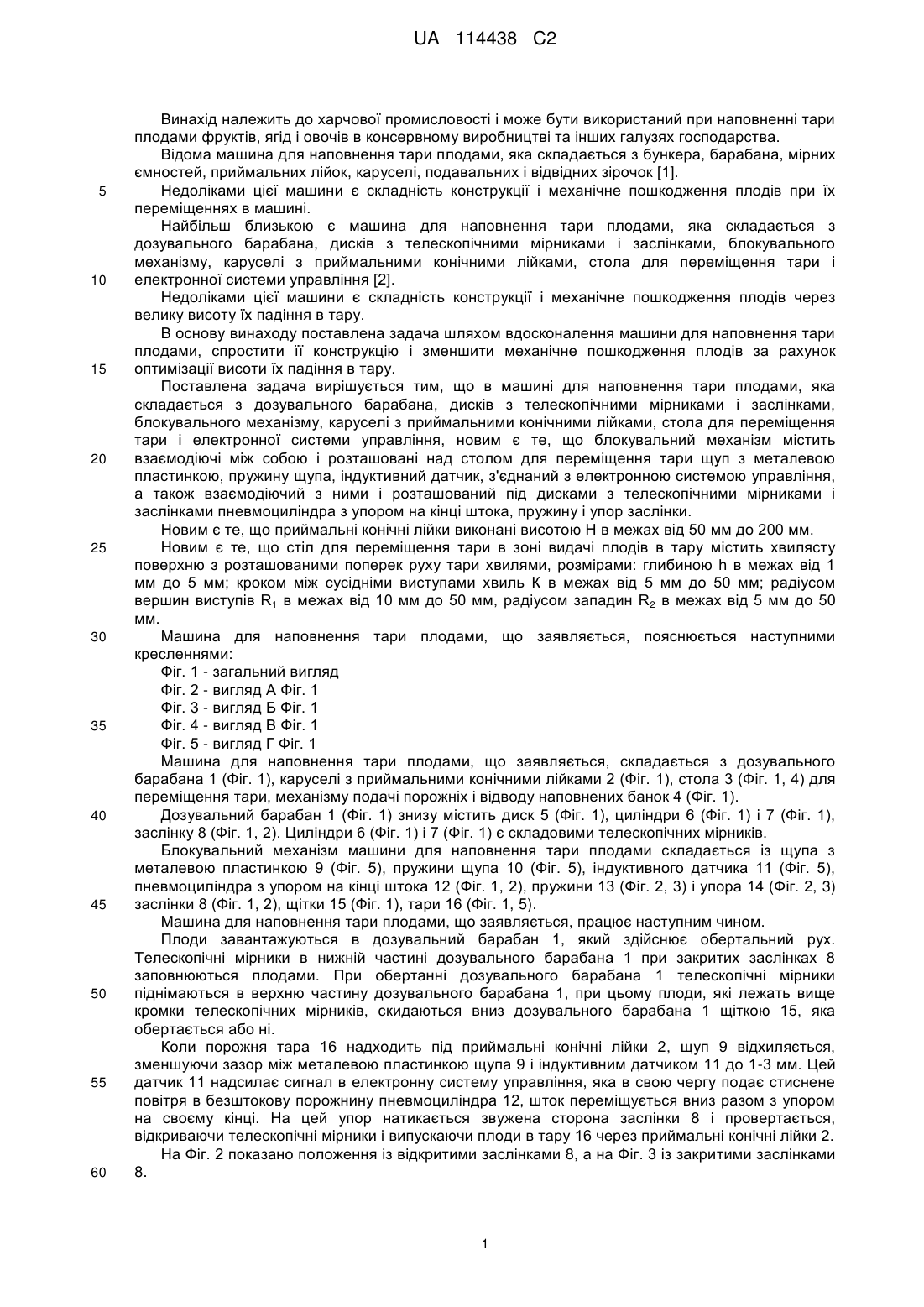

Реферат: Винахід належить до харчової промисловості і може бути використаний при наповненні тари плодами фруктів і овочів в консервному виробництві та інших галузях господарства. В основу винаходу поставлена задача шляхом вдосконалення машини для наповнення тари плодами, спростити її конструкцію і зменшити механічне пошкодження плодів за рахунок оптимізації висоти їх падіння в тару. Поставлена задача вирішується тим, що в машини для наповнення тари плодами, яка складається з дозувального барабана, дисків з телескопічними мірниками, блокувального механізму, новим є те, що блокувальний механізм містить щуп з металевою пластинкою, пружину щупа, індуктивний датчик, а також взаємодіючий з ними пневмоциліндр з упором на кінці штока, пружину і упор заслінки. Новим є те, що приймальні конічні лійки виконані висотою Η в межах від 50 мм до 200 мм. Новим є те, що стіл для переміщення тари в зоні видачі плодів в тару містить рифлення, розташовані поперек руху тари розмірами : h в межах від 1 мм до 5 мм; К в межах від 5 мм до 50 мм; R1 в межах від 10 мм до 50 мм, R2 в межах від 5 мм до 50 мм. UA 114438 C2 (12) UA 114438 C2 Таким чином, запровадження машини для наповнення тари плодами дозволить спростити її конструкцію і зменшити механічне пошкодження плодів за рахунок оптимізації висоти їх падіння в тару. UA 114438 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до харчової промисловості і може бути використаний при наповненні тари плодами фруктів, ягід і овочів в консервному виробництві та інших галузях господарства. Відома машина для наповнення тари плодами, яка складається з бункера, барабана, мірних ємностей, приймальних лійок, каруселі, подавальних і відвідних зірочок [1]. Недоліками цієї машини є складність конструкції і механічне пошкодження плодів при їх переміщеннях в машині. Найбільш близькою є машина для наповнення тари плодами, яка складається з дозувального барабана, дисків з телескопічними мірниками і заслінками, блокувального механізму, каруселі з приймальними конічними лійками, стола для переміщення тари і електронної системи управління [2]. Недоліками цієї машини є складність конструкції і механічне пошкодження плодів через велику висоту їх падіння в тару. В основу винаходу поставлена задача шляхом вдосконалення машини для наповнення тари плодами, спростити її конструкцію і зменшити механічне пошкодження плодів за рахунок оптимізації висоти їх падіння в тару. Поставлена задача вирішується тим, що в машині для наповнення тари плодами, яка складається з дозувального барабана, дисків з телескопічними мірниками і заслінками, блокувального механізму, каруселі з приймальними конічними лійками, стола для переміщення тари і електронної системи управління, новим є те, що блокувальний механізм містить взаємодіючі між собою і розташовані над столом для переміщення тари щуп з металевою пластинкою, пружину щупа, індуктивний датчик, з'єднаний з електронною системою управління, а також взаємодіючий з ними і розташований під дисками з телескопічними мірниками і заслінками пневмоциліндра з упором на кінці штока, пружину і упор заслінки. Новим є те, що приймальні конічні лійки виконані висотою Н в межах від 50 мм до 200 мм. Новим є те, що стіл для переміщення тари в зоні видачі плодів в тару містить хвилясту поверхню з розташованими поперек руху тари хвилями, розмірами: глибиною h в межах від 1 мм до 5 мм; кроком між сусідніми виступами хвиль К в межах від 5 мм до 50 мм; радіусом вершин виступів R1 в межах від 10 мм до 50 мм, радіусом западин R2 в межах від 5 мм до 50 мм. Машина для наповнення тари плодами, що заявляється, пояснюється наступними кресленнями: Фіг. 1 - загальний вигляд Фіг. 2 - вигляд А Фіг. 1 Фіг. 3 - вигляд Б Фіг. 1 Фіг. 4 - вигляд В Фіг. 1 Фіг. 5 - вигляд Г Фіг. 1 Машина для наповнення тари плодами, що заявляється, складається з дозувального барабана 1 (Фіг. 1), каруселі з приймальними конічними лійками 2 (Фіг. 1), стола 3 (Фіг. 1, 4) для переміщення тари, механізму подачі порожніх і відводу наповнених банок 4 (Фіг. 1). Дозувальний барабан 1 (Фіг. 1) знизу містить диск 5 (Фіг. 1), циліндри 6 (Фіг. 1) і 7 (Фіг. 1), заслінку 8 (Фіг. 1, 2). Циліндри 6 (Фіг. 1) і 7 (Фіг. 1) є складовими телескопічних мірників. Блокувальний механізм машини для наповнення тари плодами складається із щупа з металевою пластинкою 9 (Фіг. 5), пружини щупа 10 (Фіг. 5), індуктивного датчика 11 (Фіг. 5), пневмоциліндра з упором на кінці штока 12 (Фіг. 1, 2), пружини 13 (Фіг. 2, 3) і упора 14 (Фіг. 2, 3) заслінки 8 (Фіг. 1, 2), щітки 15 (Фіг. 1), тари 16 (Фіг. 1, 5). Машина для наповнення тари плодами, що заявляється, працює наступним чином. Плоди завантажуються в дозувальний барабан 1, який здійснює обертальний рух. Телескопічні мірники в нижній частині дозувального барабана 1 при закритих заслінках 8 заповнюються плодами. При обертанні дозувального барабана 1 телескопічні мірники піднімаються в верхню частину дозувального барабана 1, при цьому плоди, які лежать вище кромки телескопічних мірників, скидаються вниз дозувального барабана 1 щіткою 15, яка обертається або ні. Коли порожня тара 16 надходить під приймальні конічні лійки 2, щуп 9 відхиляється, зменшуючи зазор між металевою пластинкою щупа 9 і індуктивним датчиком 11 до 1-3 мм. Цей датчик 11 надсилає сигнал в електронну систему управління, яка в свою чергу подає стиснене повітря в безштокову порожнину пневмоциліндра 12, шток переміщується вниз разом з упором на своєму кінці. На цей упор натикається звужена сторона заслінки 8 і провертається, відкриваючи телескопічні мірники і випускаючи плоди в тару 16 через приймальні конічні лійки 2. На Фіг. 2 показано положення із відкритими заслінками 8, а на Фіг. 3 із закритими заслінками 8. 1 UA 114438 C2 5 10 15 20 25 Телескопічні мірники залишаються відкритими, поки тара не вийде за межі щупа 9. Якщо тари під приймальними конічними лійками 2 немає, то щупи 9 не відхиляються, індуктивний датчик 11 не спрацьовує, стиснене повітря подається в штокову порожнину пневмоциліндра 12, шток з упором знаходяться в крайньому верхньому положенні, звужена сторона заслінки 8 не натикається на упор кінця штока пневмоциліндра 12 і заслінка 8 не відкривається, так як притиснута до упора 14 за допомогою пружини 13. Висота Н в межах від 50 мм до 200 мм приймальних конічних лійок 2 забезпечує падіння плодів в тару 16 без їх механічних пошкоджень. Щільне укладання плодів в тару 16 забезпечується тим, що стіл 3 для переміщення тари 16 в зоні видачі плодів в тару 16 містить хвилясту поверхню з розташованими поперек руху тари хвилями розмірами: h в межах від 1 мм до 5 мм; К в межах від 5 мм до 50 мм; R 1 в межах від 10 мм до 50 мм, R2 в межах від 5 мм до 50 мм. Тара 16 при проходженні зони хвилястих поверхонь струшується і плоди в ній укладаються більш щільно. Блокувальний механізм з індуктивним датчиком і пневмоциліндром спрощує його конструкцію і більш надійно керує процесом "є тара - є видача плодів", "немає тари - немає видачі плодів". Таким чином, запровадження машини для наповнення тари плодами дозволить спростити її конструкцію і зменшити механічне пошкодження плодів за рахунок оптимізації висоти їх падіння в тару. Приклад конкретного використання Машина для наповнення тари плодами випробувана в експериментальних умовах при 3 наповненні банок ємністю 500 см плодами вишні при h розміром 3 мм; К розміром 20 мм; R1 розміром 5 мм, R2 розміром 25 мм. Відмічено простоту роботи блокувального механізму з індуктивним датчиком і пневмоциліндром, а також зменшення на 28 % механічного пошкодження плодів і їх щільне укладання в тарі. ФОРМУЛА ВИНАХОДУ 30 35 40 1. Машина для наповнення тари плодами, яка складається з дозувального барабана, дисків з телескопічними мірниками і заслінками, блокувального механізму, каруселі з приймальними конічними лійками, стола для переміщення тари та електронної системи управління, яка відрізняється тим, що блокувальний механізм містить взаємодіючі між собою і розташовані над столом для переміщення тари щуп з металевою пластинкою, пружину щупа, індуктивний датчик, з'єднаний з електронною системою управління, а також взаємодіючий з ними і розташований під дисками з телескопічними мірниками і заслінками пневмоциліндр з упором на кінці штока, пружину і упор заслінки. 2. Машина за п. 1, яка відрізняється тим, що приймальні конічні лійки виконані висотою Н в межах від 50 мм до 200 мм. 3. Машина за п. 1, яка відрізняється тим, що стіл для переміщення тари в зоні видачі плодів в тару містить хвилясту поверхню з розташованими поперек руху тари хвилями, розмірами: глибиною h в межах від 1 мм до 5 мм; кроком між сусідніми виступами хвиль К в межах від 5 мм до 50 мм; радіусом вершин виступів R1 в межах від 10 мм до 50 мм, радіусом западин R2 в межах від 5 мм до 50 мм. 2 UA 114438 C2 3 UA 114438 C2 4 UA 114438 C2 Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
