Машина для закупорювання тари

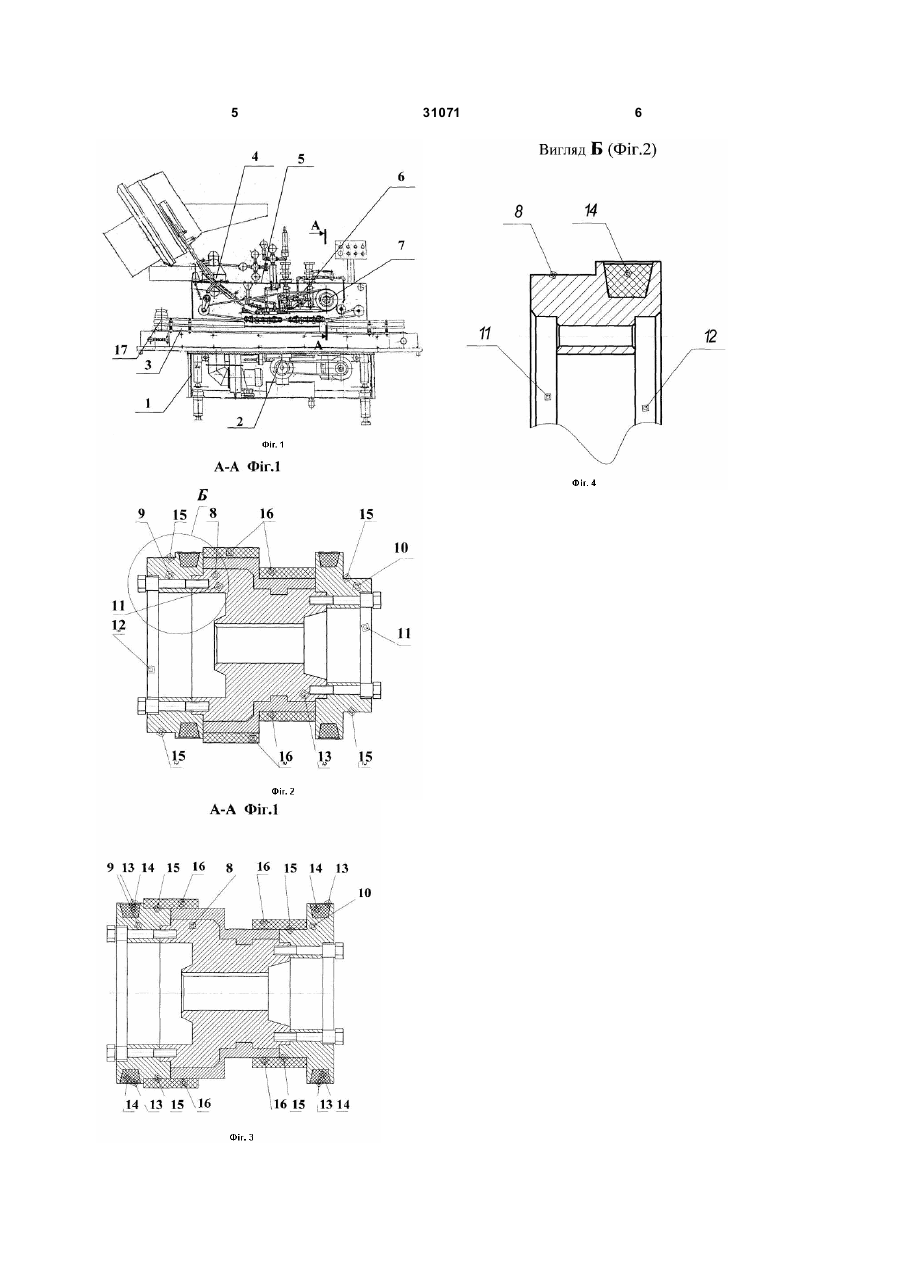

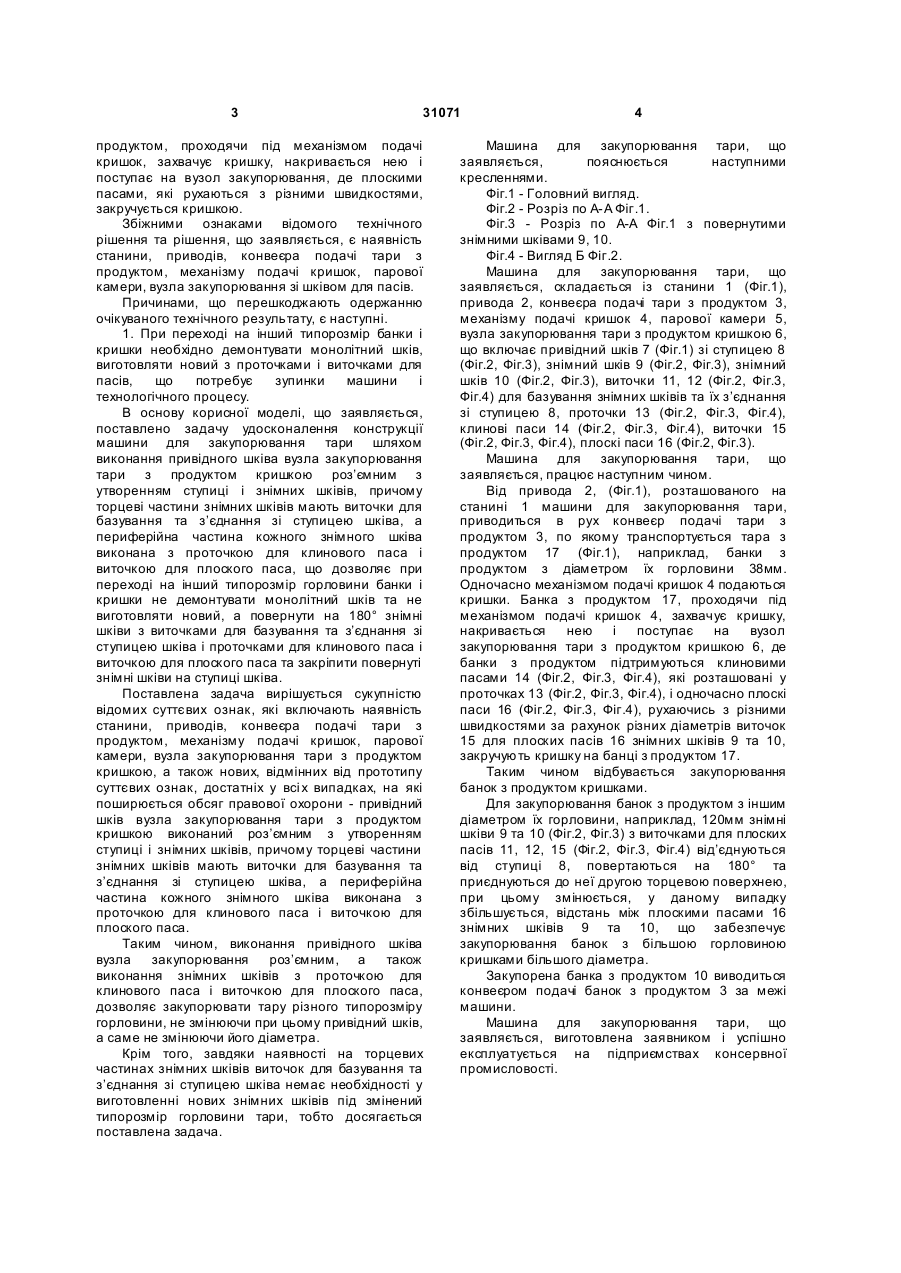

Машина для закупорювання тари, яка включає станину, привід, конвеєр подачі тари з продуктом, механізм подачі кришок, парову камеру, вузол закупорювання тари з продуктом кришкою, яка відрізняє ться тим, що привідний шків вузла закупорювання тари з продуктом кришкою виконаний роз’ємним з утворенням ступиці і знімних шківів, причому торцеві частини знімних шківів мають виточки для базування та з’єднання зі ступицею шківа, а периферійна частина кожного знімного шківа виконана з проточкою для клинового паса і виточкою для плоского паса. (19) (21) u200713016 (22) 23.11.2007 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) ЛУК ІЛЛЯ ГРИГОРОВИЧ, UA, ХОДА ЄВГЕН ГРИГОРОВИЧ, UA, ЗАЙКА ВОЛОДИ МИР ПЕТРОВИЧ, UA, ДВЕРНИЦЬКИЙ АРКАДІЙ ЙОСИПОВИЧ, UA, ПАНЬКЕВИЧ МИХАЙЛО МОЙСЕЙОВИЧ, UA, КОМЕНДРА ГЕННАДІЙ МИКОЛАЙОВИЧ, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "БАРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД", U A (56) 3 31071 продуктом, проходячи під механізмом подачі кришок, захвачує кришку, накривається нею і поступає на вузол закупорювання, де плоскими пасами, які рухаються з різними швидкостями, закручується кришкою. Збіжними ознаками відомого технічного рішення та рішення, що заявляється, є наявність станини, приводів, конвеєра подачі тари з продуктом, механізму подачі кришок, парової камери, вузла закупорювання зі шківом для пасів. Причинами, що перешкоджають одержанню очікуваного технічного результату, є наступні. 1. При переході на інший типорозмір банки і кришки необхідно демонтувати монолітний шків, виготовляти новий з проточками і виточками для пасів, що потребує зупинки машини і технологічного процесу. В основу корисної моделі, що заявляється, поставлено задачу удосконалення конструкції машини для закупорювання тари шляхом виконання привідного шківа вузла закупорювання тари з продуктом кришкою роз’ємним з утворенням ступиці і знімних шківів, причому торцеві частини знімних шківів мають виточки для базування та з’єднання зі ступицею шківа, а периферійна частина кожного знімного шківа виконана з проточкою для клинового паса і виточкою для плоского паса, що дозволяє при переході на інший типорозмір горловини банки і кришки не демонтувати монолітний шків та не виготовляти новий, а повернути на 180° знімні шківи з виточками для базування та з’єднання зі ступицею шківа і проточками для клинового паса і виточкою для плоского паса та закріпити повернуті знімні шківи на ступиці шківа. Поставлена задача вирішується сукупністю відомих суттєвих ознак, які включають наявність станини, приводів, конвеєра подачі тари з продуктом, механізму подачі кришок, парової камери, вузла закупорювання тари з продуктом кришкою, а також нових, відмінних від прототипу суттєвих ознак, достатніх у всі х випадках, на які поширюється обсяг правової охорони - привідний шків вузла закупорювання тари з продуктом кришкою виконаний роз’ємним з утворенням ступиці і знімних шківів, причому торцеві частини знімних шківів мають виточки для базування та з’єднання зі ступицею шківа, а периферійна частина кожного знімного шківа виконана з проточкою для клинового паса і виточкою для плоского паса. Таким чином, виконання привідного шківа вузла закупорювання роз’ємним, а також виконання знімних шківів з проточкою для клинового паса і виточкою для плоского паса, дозволяє закупорювати тару різного типорозміру горловини, не змінюючи при цьому привідний шків, а саме не змінюючи його діаметра. Крім того, завдяки наявності на торцевих частинах знімних шківів виточок для базування та з’єднання зі ступицею шківа немає необхідності у виготовленні нових знімних шківів під змінений типорозмір горловини тари, тобто досягається поставлена задача. 4 Машина для закупорювання тари, що заявляється, пояснюється наступними кресленнями. Фіг.1 - Головний вигляд. Фіг.2 - Розріз по А-А Фіг.1. Фіг.3 - Розріз по А-А Фіг.1 з повернутими знімними шківами 9, 10. Фіг.4 - Вигляд Б Фіг.2. Машина для закупорювання тари, що заявляється, складається із станини 1 (Фіг.1), привода 2, конвеєра подачі тари з продуктом 3, механізму подачі кришок 4, парової камери 5, вузла закупорювання тари з продуктом кришкою 6, що включає привідний шків 7 (Фіг.1) зі ступицею 8 (Фіг.2, Фіг.3), знімний шків 9 (Фіг.2, Фіг.3), знімний шків 10 (Фіг.2, Фіг.3), виточки 11, 12 (Фіг.2, Фіг.3, Фіг.4) для базування знімних шківів та їх з’єднання зі ступицею 8, проточки 13 (Фіг.2, Фіг.3, Фіг.4), клинові паси 14 (Фіг.2, Фіг.3, Фіг.4), виточки 15 (Фіг.2, Фіг.3, Фіг.4), плоскі паси 16 (Фіг.2, Фіг.3). Машина для закупорювання тари, що заявляється, працює наступним чином. Від привода 2, (Фіг.1), розташованого на станині 1 машини для закупорювання тари, приводиться в рух конвеєр подачі тари з продуктом 3, по якому транспортується тара з продуктом 17 (Фіг.1), наприклад, банки з продуктом з діаметром їх горловини 38мм. Одночасно механізмом подачі кришок 4 подаються кришки. Банка з продуктом 17, проходячи під механізмом подачі кришок 4, захвачує кришку, накривається нею і поступає на вузол закупорювання тари з продуктом кришкою 6, де банки з продуктом підтримуються клиновими пасами 14 (Фіг.2, Фіг.3, Фіг.4), які розташовані у проточках 13 (Фіг.2, Фіг.3, Фіг.4), і одночасно плоскі паси 16 (Фіг.2, Фіг.3, Фіг.4), рухаючись з різними швидкостями за рахунок різних діаметрів виточок 15 для плоских пасів 16 знімних шківів 9 та 10, закручують кришку на банці з продуктом 17. Таким чином відбувається закупорювання банок з продуктом кришками. Для закупорювання банок з продуктом з іншим діаметром їх горловини, наприклад, 120мм знімні шківи 9 та 10 (Фіг.2, Фіг.3) з виточками для плоских пасів 11, 12, 15 (Фіг.2, Фіг.3, Фіг.4) від’єднуються від ступиці 8, повертаються на 180° та приєднуються до неї другою торцевою поверхнею, при цьому змінюється, у даному випадку збільшується, відстань між плоскими пасами 16 знімних шківів 9 та 10, що забезпечує закупорювання банок з більшою горловиною кришками більшого діаметра. Закупорена банка з продуктом 10 виводиться конвеєром подачі банок з продуктом 3 за межі машини. Машина для закупорювання тари, що заявляється, виготовлена заявником і успішно експлуатується на підприємствах консервної промисловості. 5 31071 6
