Опалювальний твердопаливний котел-плита

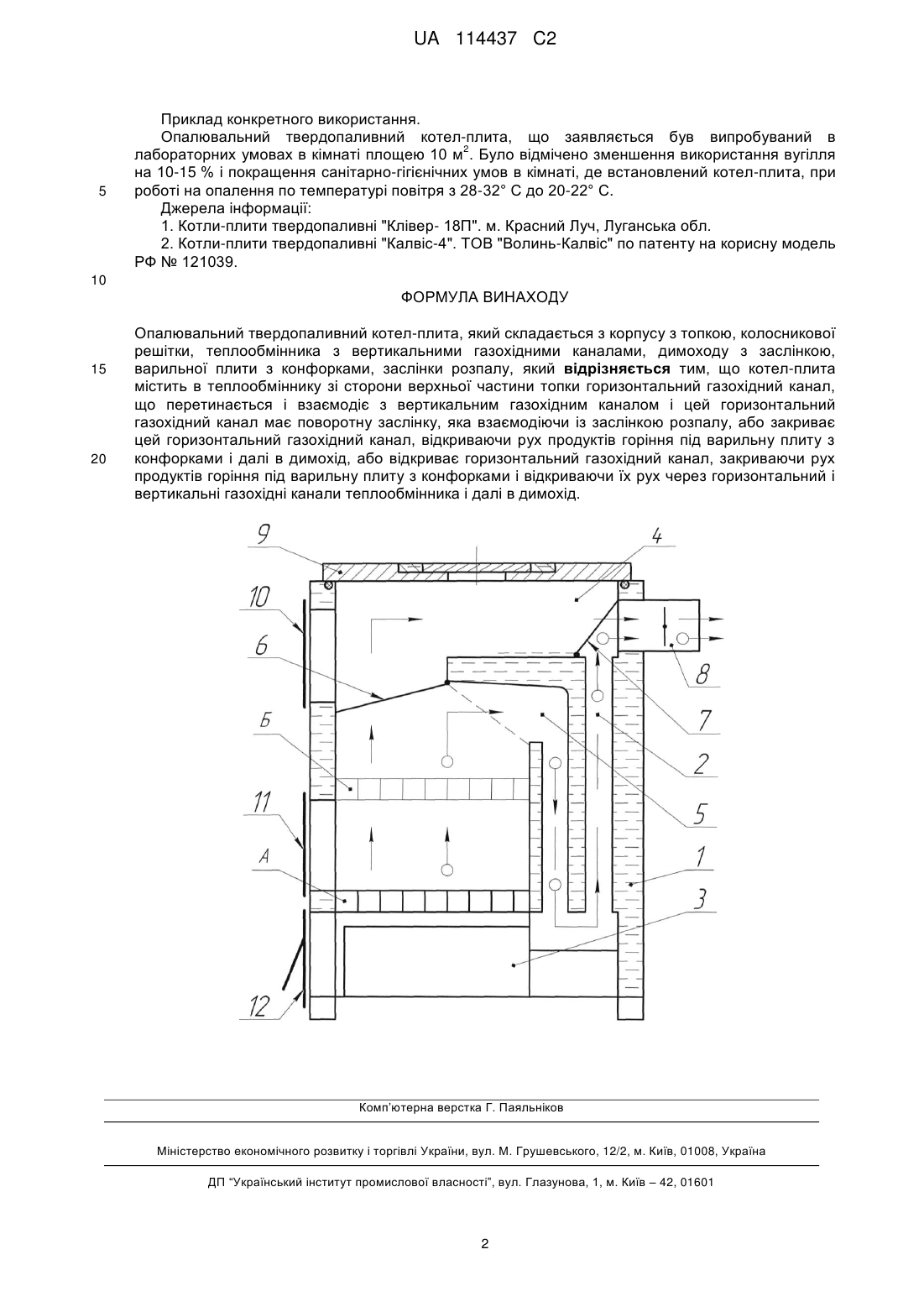

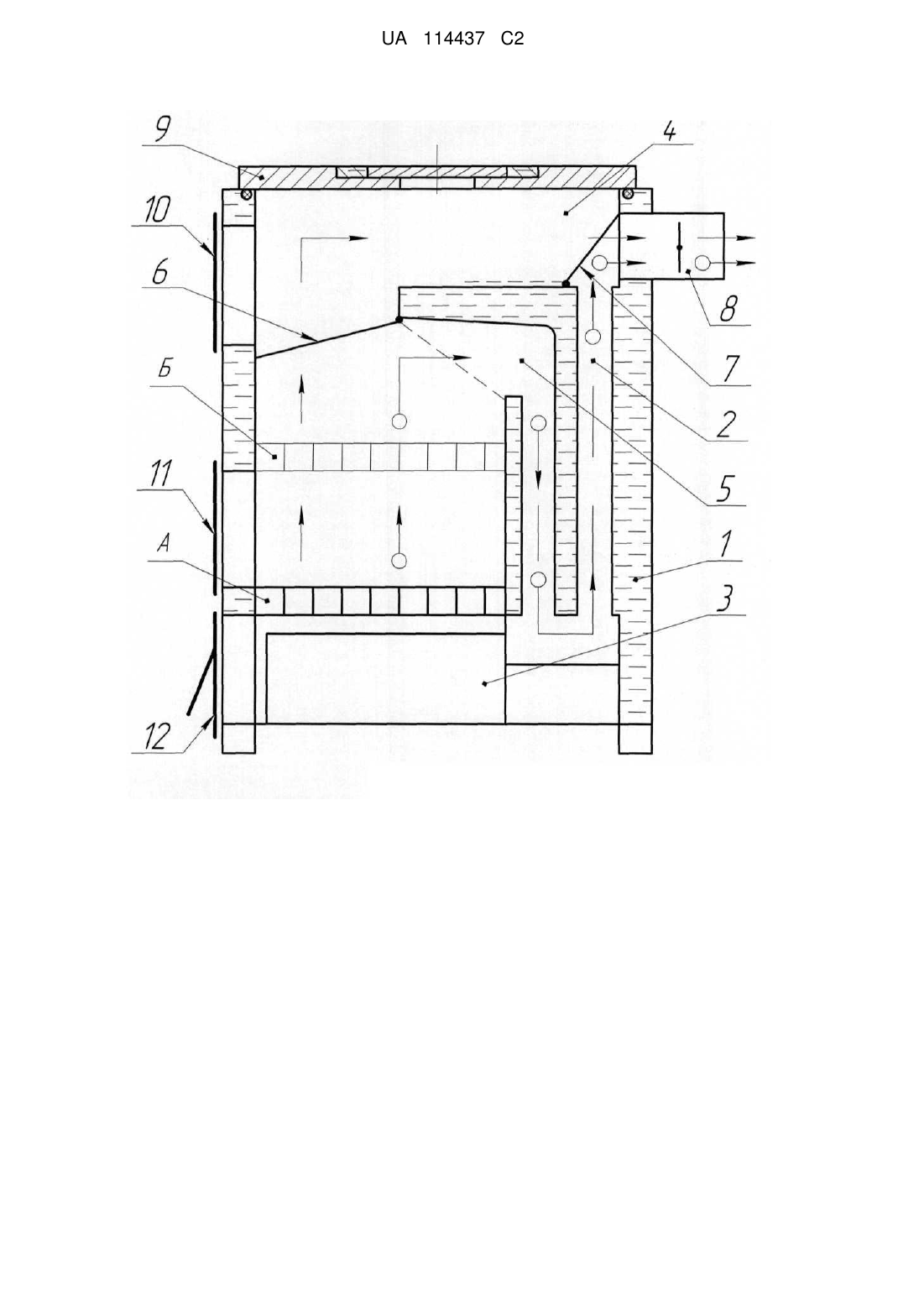

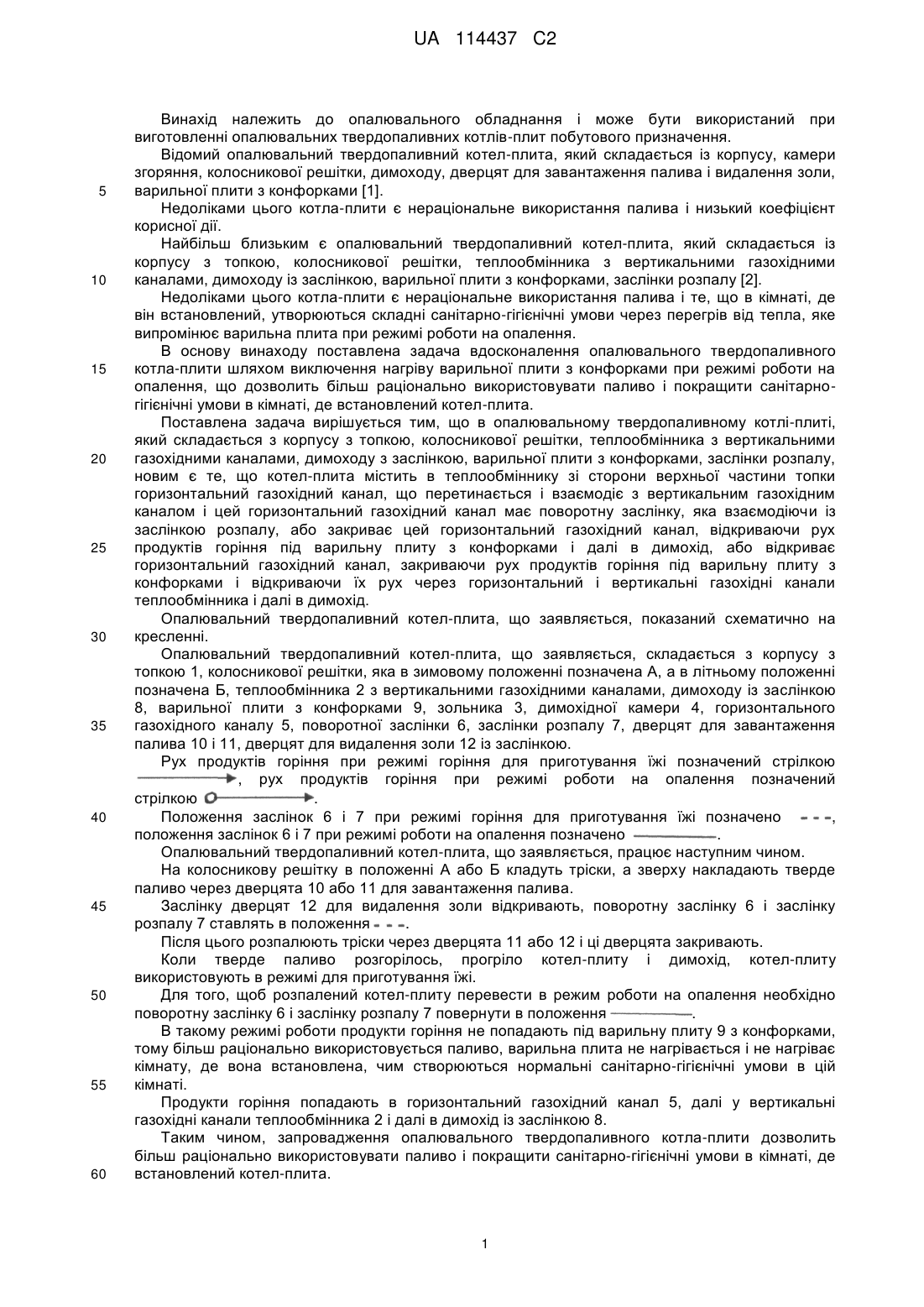

Реферат: Опалювальний твердопаливний котел-плита містить корпус з топкою, колосникову решітку, теплообмінник з вертикальними газохідними каналами та горизонтальним газохідним каналом, димохід з заслінкою, варильну плиту з конфорками, заслінку розпалу. Горизонтальний газохідний канал теплообмінника має поворотну заслінку, яка взаємодіючи із заслінкою розпалу, або закриває цей горизонтальний газохідний канал, відкриваючи рух продуктів горіння під варильну плиту з конфорками і далі в димохід, або відкриває горизонтальний газохідний канал, закриваючи рух продуктів горіння під варильну плиту з конфорками і відкриваючи їх рух через горизонтальний і вертикальні газохідні канали теплообмінника і далі в димохід. Забезпечується більш раціональне використання палива і поліпшення санітарно-гігієнічні умови в кімнаті, де встановлений котел-плита. UA 114437 C2 (12) UA 114437 C2 UA 114437 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до опалювального обладнання і може бути використаний при виготовленні опалювальних твердопаливних котлів-плит побутового призначення. Відомий опалювальний твердопаливний котел-плита, який складається із корпусу, камери згоряння, колосникової решітки, димоходу, дверцят для завантаження палива і видалення золи, варильної плити з конфорками [1]. Недоліками цього котла-плити є нераціональне використання палива і низький коефіцієнт корисної дії. Найбільш близьким є опалювальний твердопаливний котел-плита, який складається із корпусу з топкою, колосникової решітки, теплообмінника з вертикальними газохідними каналами, димоходу із заслінкою, варильної плити з конфорками, заслінки розпалу [2]. Недоліками цього котла-плити є нераціональне використання палива і те, що в кімнаті, де він встановлений, утворюються складні санітарно-гігієнічні умови через перегрів від тепла, яке випромінює варильна плита при режимі роботи на опалення. В основу винаходу поставлена задача вдосконалення опалювального твердопаливного котла-плити шляхом виключення нагріву варильної плити з конфорками при режимі роботи на опалення, що дозволить більш раціонально використовувати паливо і покращити санітарногігієнічні умови в кімнаті, де встановлений котел-плита. Поставлена задача вирішується тим, що в опалювальному твердопаливному котлі-плиті, який складається з корпусу з топкою, колосникової решітки, теплообмінника з вертикальними газохідними каналами, димоходу з заслінкою, варильної плити з конфорками, заслінки розпалу, новим є те, що котел-плита містить в теплообміннику зі сторони верхньої частини топки горизонтальний газохідний канал, що перетинається і взаємодіє з вертикальним газохідним каналом і цей горизонтальний газохідний канал має поворотну заслінку, яка взаємодіючи із заслінкою розпалу, або закриває цей горизонтальний газохідний канал, відкриваючи рух продуктів горіння під варильну плиту з конфорками і далі в димохід, або відкриває горизонтальний газохідний канал, закриваючи рух продуктів горіння під варильну плиту з конфорками і відкриваючи їх рух через горизонтальний і вертикальні газохідні канали теплообмінника і далі в димохід. Опалювальний твердопаливний котел-плита, що заявляється, показаний схематично на кресленні. Опалювальний твердопаливний котел-плита, що заявляється, складається з корпусу з топкою 1, колосникової решітки, яка в зимовому положенні позначена А, а в літньому положенні позначена Б, теплообмінника 2 з вертикальними газохідними каналами, димоходу із заслінкою 8, варильної плити з конфорками 9, зольника 3, димохідної камери 4, горизонтального газохідного каналу 5, поворотної заслінки 6, заслінки розпалу 7, дверцят для завантаження палива 10 і 11, дверцят для видалення золи 12 із заслінкою. Рух продуктів горіння при режимі горіння для приготування їжі позначений стрілкою , рух продуктів горіння при режимі роботи на опалення позначений стрілкою . Положення заслінок 6 і 7 при режимі горіння для приготування їжі позначено , положення заслінок 6 і 7 при режимі роботи на опалення позначено . Опалювальний твердопаливний котел-плита, що заявляється, працює наступним чином. На колосникову решітку в положенні А або Б кладуть тріски, а зверху накладають тверде паливо через дверцята 10 або 11 для завантаження палива. Заслінку дверцят 12 для видалення золи відкривають, поворотну заслінку 6 і заслінку розпалу 7 ставлять в положення . Після цього розпалюють тріски через дверцята 11 або 12 і ці дверцята закривають. Коли тверде паливо розгорілось, прогріло котел-плиту і димохід, котел-плиту використовують в режимі для приготування їжі. Для того, щоб розпалений котел-плиту перевести в режим роботи на опалення необхідно поворотну заслінку 6 і заслінку розпалу 7 повернути в положення . В такому режимі роботи продукти горіння не попадають під варильну плиту 9 з конфорками, тому більш раціонально використовується паливо, варильна плита не нагрівається і не нагріває кімнату, де вона встановлена, чим створюються нормальні санітарно-гігієнічні умови в цій кімнаті. Продукти горіння попадають в горизонтальний газохідний канал 5, далі у вертикальні газохідні канали теплообмінника 2 і далі в димохід із заслінкою 8. Таким чином, запровадження опалювального твердопаливного котла-плити дозволить більш раціонально використовувати паливо і покращити санітарно-гігієнічні умови в кімнаті, де встановлений котел-плита. 1 UA 114437 C2 5 Приклад конкретного використання. Опалювальний твердопаливний котел-плита, що заявляється був випробуваний в 2 лабораторних умовах в кімнаті площею 10 м . Було відмічено зменшення використання вугілля на 10-15 % і покращення санітарно-гігієнічних умов в кімнаті, де встановлений котел-плита, при роботі на опалення по температурі повітря з 28-32° С до 20-22° С. Джерела інформації: 1. Котли-плити твердопаливні "Клівер- 18П". м. Красний Луч, Луганська обл. 2. Котли-плити твердопаливні "Калвіс-4". ТОВ "Волинь-Калвіс" по патенту на корисну модель РФ № 121039. 10 ФОРМУЛА ВИНАХОДУ 15 20 Опалювальний твердопаливний котел-плита, який складається з корпусу з топкою, колосникової решітки, теплообмінника з вертикальними газохідними каналами, димоходу з заслінкою, варильної плити з конфорками, заслінки розпалу, який відрізняється тим, що котел-плита містить в теплообміннику зі сторони верхньої частини топки горизонтальний газохідний канал, що перетинається і взаємодіє з вертикальним газохідним каналом і цей горизонтальний газохідний канал має поворотну заслінку, яка взаємодіючи із заслінкою розпалу, або закриває цей горизонтальний газохідний канал, відкриваючи рух продуктів горіння під варильну плиту з конфорками і далі в димохід, або відкриває горизонтальний газохідний канал, закриваючи рух продуктів горіння під варильну плиту з конфорками і відкриваючи їх рух через горизонтальний і вертикальні газохідні канали теплообмінника і далі в димохід. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
