Спосіб реєстрації пожежі

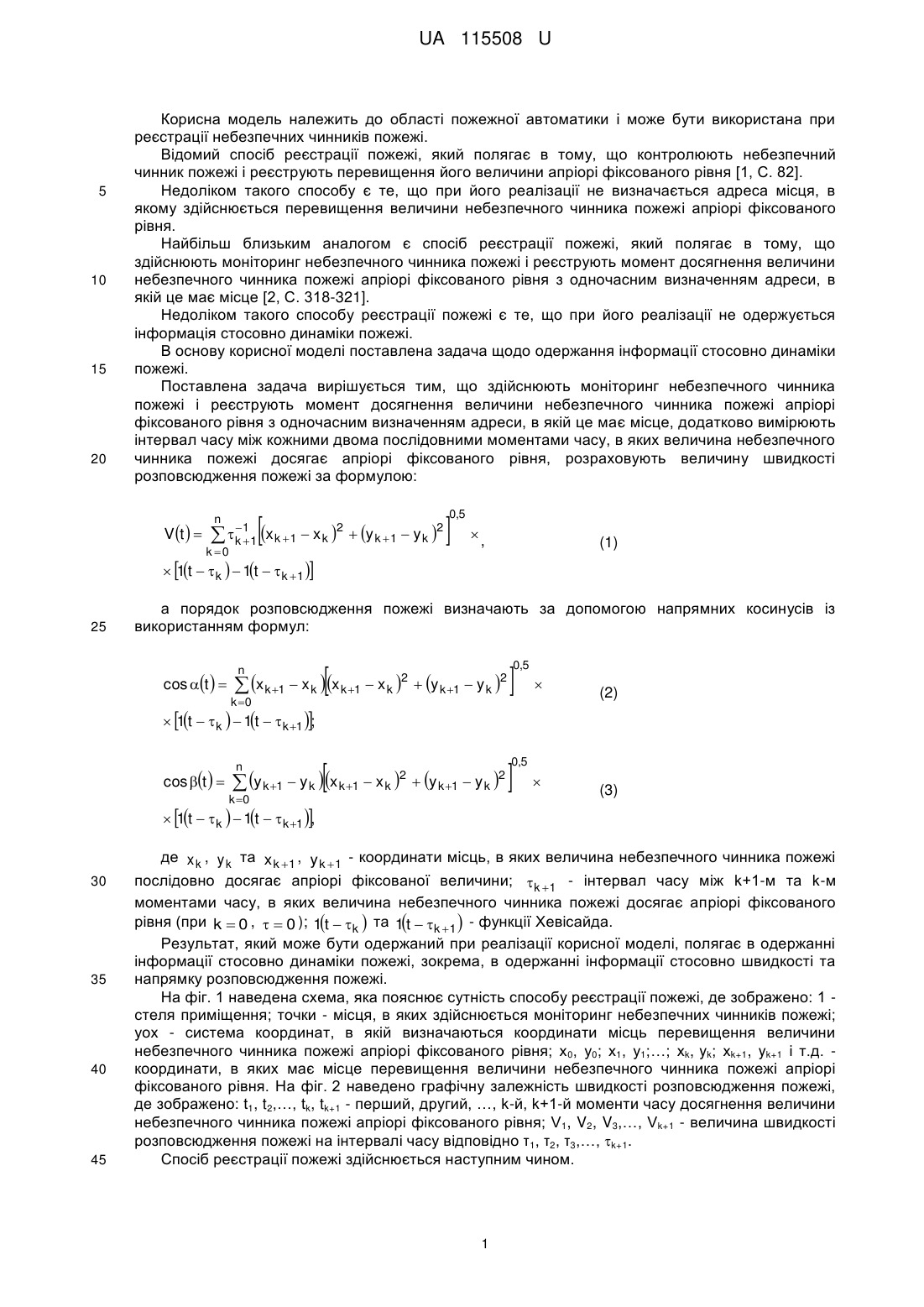

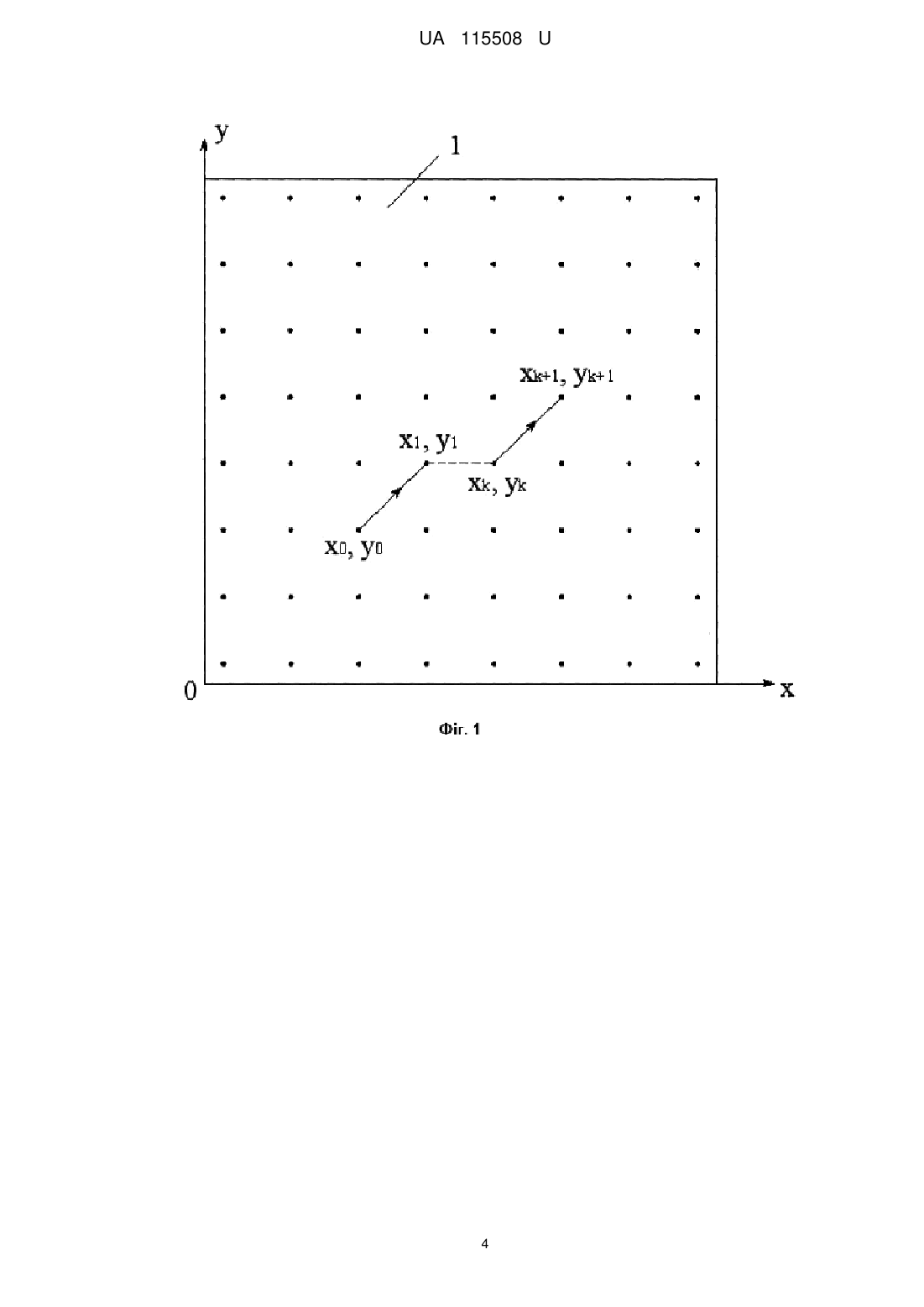

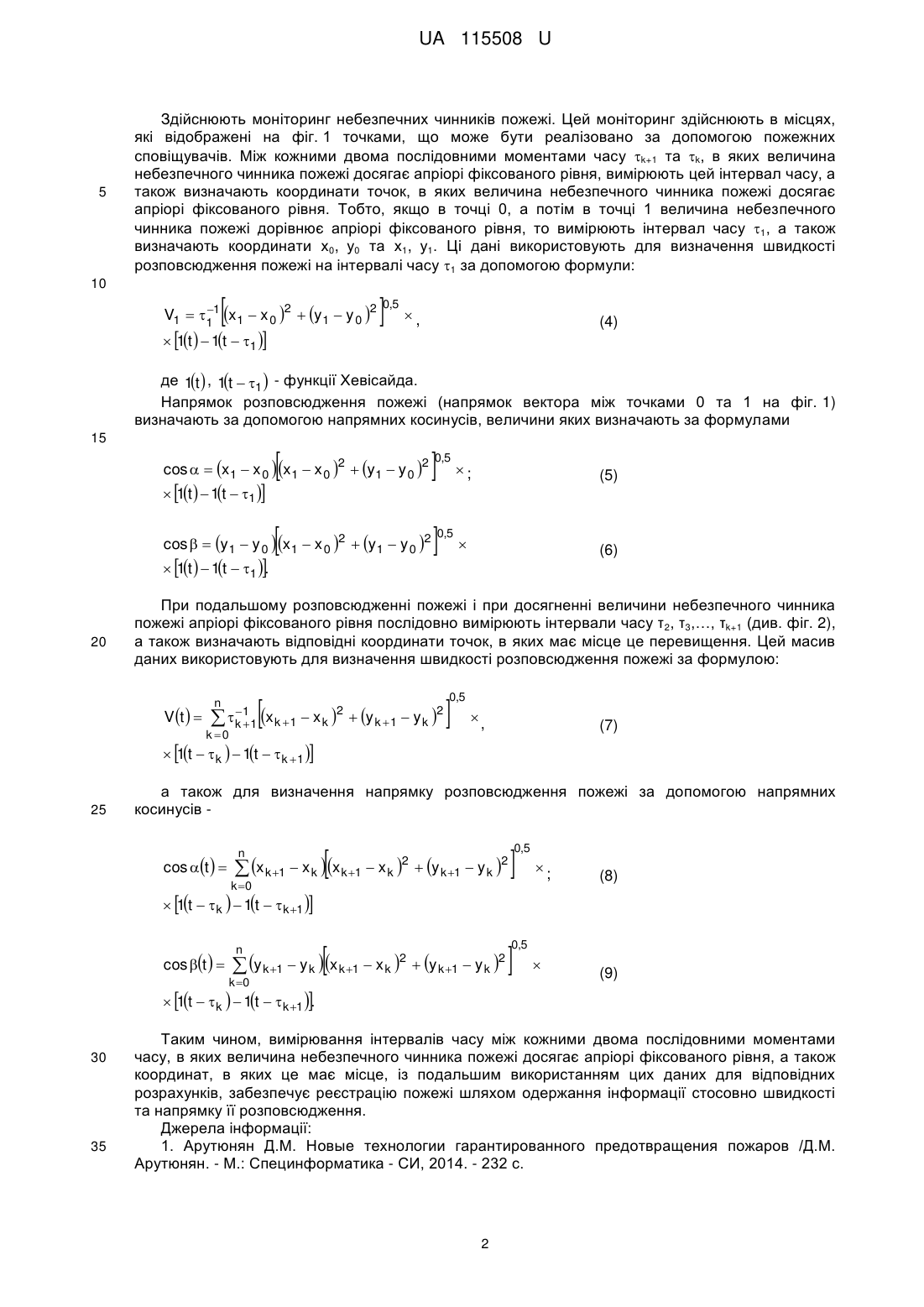

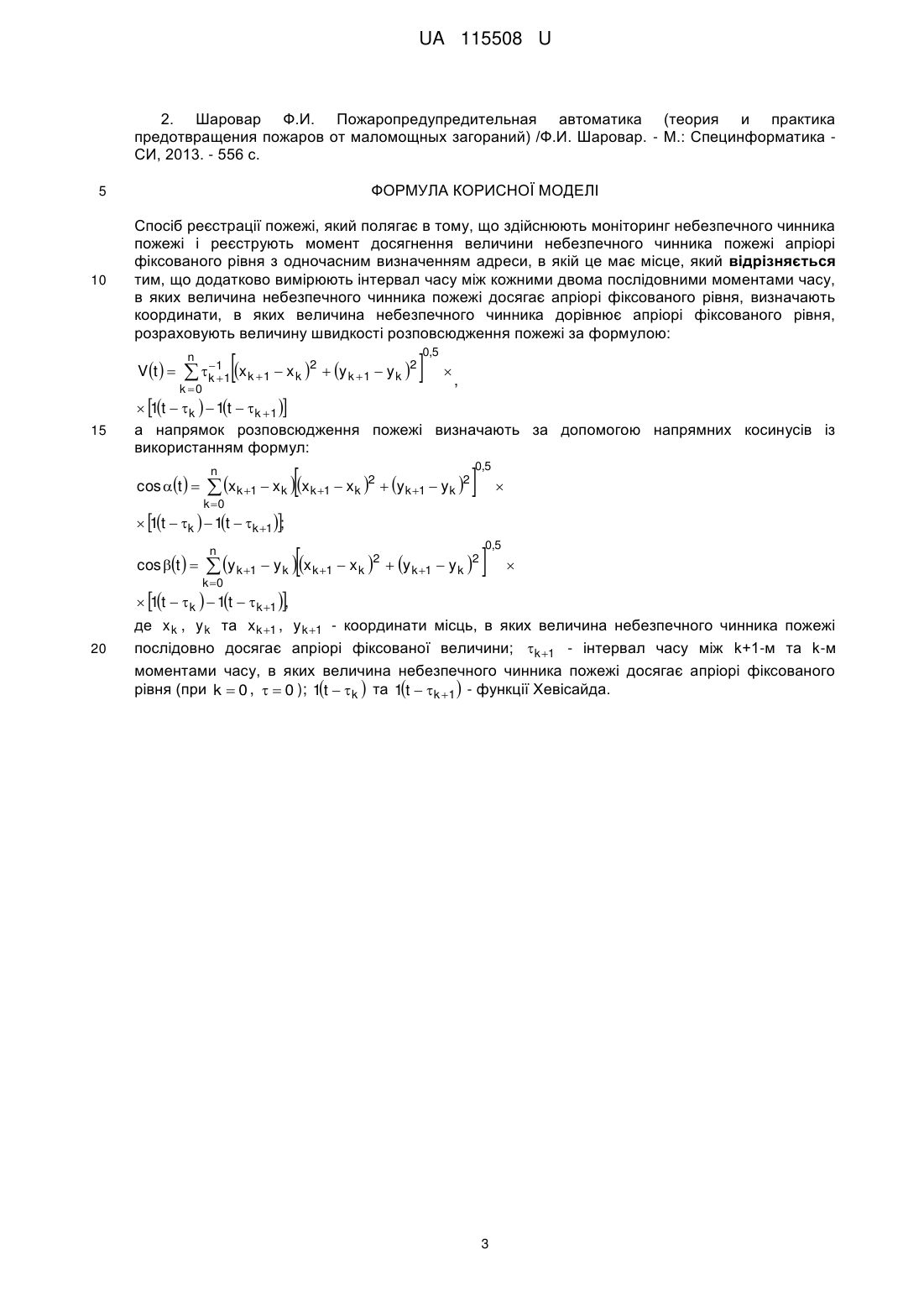

Реферат: Спосіб реєстрації пожежі полягає в тому, що здійснюють моніторинг небезпечного чинника пожежі і реєструють момент досягнення величини небезпечного чинника пожежі апріорі фіксованого рівня з одночасним визначенням адреси, в якій це має місце. Додатково вимірюють інтервал часу між кожними двома послідовними моментами часу, в яких величина небезпечного чинника пожежі досягає апріорі фіксованого рівня, визначають координати, в яких величина небезпечного чинника дорівнює апріорі фіксованого рівня, розраховують величину швидкості розповсюдження пожежі. UA 115508 U (54) СПОСІБ РЕЄСТРАЦІЇ ПОЖЕЖІ UA 115508 U UA 115508 U 5 10 15 20 Корисна модель належить до області пожежної автоматики і може бути використана при реєстрації небезпечних чинників пожежі. Відомий спосіб реєстрації пожежі, який полягає в тому, що контролюють небезпечний чинник пожежі і реєструють перевищення його величини апріорі фіксованого рівня [1, С. 82]. Недоліком такого способу є те, що при його реалізації не визначається адреса місця, в якому здійснюється перевищення величини небезпечного чинника пожежі апріорі фіксованого рівня. Найбільш близьким аналогом є спосіб реєстрації пожежі, який полягає в тому, що здійснюють моніторинг небезпечного чинника пожежі і реєструють момент досягнення величини небезпечного чинника пожежі апріорі фіксованого рівня з одночасним визначенням адреси, в якій це має місце [2, С. 318-321]. Недоліком такого способу реєстрації пожежі є те, що при його реалізації не одержується інформація стосовно динаміки пожежі. В основу корисної моделі поставлена задача щодо одержання інформації стосовно динаміки пожежі. Поставлена задача вирішується тим, що здійснюють моніторинг небезпечного чинника пожежі і реєструють момент досягнення величини небезпечного чинника пожежі апріорі фіксованого рівня з одночасним визначенням адреси, в якій це має місце, додатково вимірюють інтервал часу між кожними двома послідовними моментами часу, в яких величина небезпечного чинника пожежі досягає апріорі фіксованого рівня, розраховують величину швидкості розповсюдження пожежі за формулою: V t    n   k 1 1 x k 1  x k 2  y k 1  y k 2  k 0  0,5 , (1)  1t  k   1t  k 1  25 а порядок розповсюдження пожежі визначають за допомогою напрямних косинусів із використанням формул: cos t       y k 1  y k x k 1  x k 2  y k 1  y k 2   n   x k 1  x k x k 1  x k  k 0 2  y k 1  y k  2 0,5 (2)  1t   k   1t   k 1 ; cos t   0,5 n k 0 (3)  1t   k   1t   k 1 , 30 35 40 45 де x k , y k та x k 1 , y k 1 - координати місць, в яких величина небезпечного чинника пожежі послідовно досягає апріорі фіксованої величини; k 1 - інтервал часу між k+1-м та k-м моментами часу, в яких величина небезпечного чинника пожежі досягає апріорі фіксованого рівня (при k  0 ,   0 ); 1t  k  та 1t  k 1  - функції Хевісайда. Результат, який може бути одержаний при реалізації корисної моделі, полягає в одержанні інформації стосовно динаміки пожежі, зокрема, в одержанні інформації стосовно швидкості та напрямку розповсюдження пожежі. На фіг. 1 наведена схема, яка пояснює сутність способу реєстрації пожежі, де зображено: 1 стеля приміщення; точки - місця, в яких здійснюється моніторинг небезпечних чинників пожежі; уох - система координат, в якій визначаються координати місць перевищення величини небезпечного чинника пожежі апріорі фіксованого рівня; х 0, у0; х1, у1;…; xk, yk; хk+1, yk+1 і т.д. координати, в яких має місце перевищення величини небезпечного чинника пожежі апріорі фіксованого рівня. На фіг. 2 наведено графічну залежність швидкості розповсюдження пожежі, де зображено: t1, t2,…, tk, tk+1 - перший, другий, …, k-й, k+1-й моменти часу досягнення величини небезпечного чинника пожежі апріорі фіксованого рівня; V1, V2, V3,…, Vk+1 - величина швидкості розповсюдження пожежі на інтервалі часу відповідно τ1, τ2, τ3,…, k+1. Спосіб реєстрації пожежі здійснюється наступним чином. 1 UA 115508 U 5 Здійснюють моніторинг небезпечних чинників пожежі. Цей моніторинг здійснюють в місцях, які відображені на фіг. 1 точками, що може бути реалізовано за допомогою пожежних сповіщувачів. Між кожними двома послідовними моментами часу k+1 та k, в яких величина небезпечного чинника пожежі досягає апріорі фіксованого рівня, вимірюють цей інтервал часу, а також визначають координати точок, в яких величина небезпечного чинника пожежі досягає апріорі фіксованого рівня. Тобто, якщо в точці 0, а потім в точці 1 величина небезпечного чинника пожежі дорівнює апріорі фіксованого рівня, то вимірюють інтервал часу 1, а також визначають координати х0, у0 та х1, у1. Ці дані використовують для визначення швидкості розповсюдження пожежі на інтервалі часу 1 за допомогою формули: 10   V1  11 x1  x 0 2  y1  y 0 2  1t   1t  1   0,5 , (4) де 1t  , 1t  1  - функції Хевісайда. Напрямок розповсюдження пожежі (напрямок вектора між точками 0 та 1 на фіг. 1) визначають за допомогою напрямних косинусів, величини яких визначають за формулами 15     cos   x1  x 0 x1  x 0 2  y1  y 0 2  1t   1t  1  cos   y1  y 0 x1  x 0 2  y1  y 0 2  1t   1t  1 . 20 0,5 0,5 ; (5)  (6) При подальшому розповсюдженні пожежі і при досягненні величини небезпечного чинника пожежі апріорі фіксованого рівня послідовно вимірюють інтервали часу τ 2, τ3,…, τk+1 (див. фіг. 2), а також визначають відповідні координати точок, в яких має місце це перевищення. Цей масив даних використовують для визначення швидкості розповсюдження пожежі за формулою: V t    n   k 1 1 x k 1  x k 2  y k 1  y k 2  k 0  0,5 , (7)  1t  k   1t  k 1  25 а також для визначення напрямку розповсюдження пожежі за допомогою напрямних косинусів cos t     x k 1  x k x k 1  x k 2  y k 1  y k 2  0,5 n k 0 ; (8)  1t   k   1t   k 1  cos t   n   y k 1  y k x k 1  x k  k 0 2  y k 1  y k  2  0,5  (9)  1t   k   1t   k 1 . 30 35 Таким чином, вимірювання інтервалів часу між кожними двома послідовними моментами часу, в яких величина небезпечного чинника пожежі досягає апріорі фіксованого рівня, а також координат, в яких це має місце, із подальшим використанням цих даних для відповідних розрахунків, забезпечує реєстрацію пожежі шляхом одержання інформації стосовно швидкості та напрямку її розповсюдження. Джерела інформації: 1. Арутюнян Д.М. Новые технологии гарантированного предотвращения пожаров /Д.М. Арутюнян. - М.: Специнформатика - СИ, 2014. - 232 с. 2 UA 115508 U 2. Шаровар Ф.И. Пожаропредупредительная автоматика (теория и практика предотвращения пожаров от маломощных загораний) /Ф.И. Шаровар. - М.: Специнформатика СИ, 2013. - 556 с. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб реєстрації пожежі, який полягає в тому, що здійснюють моніторинг небезпечного чинника пожежі і реєструють момент досягнення величини небезпечного чинника пожежі апріорі фіксованого рівня з одночасним визначенням адреси, в якій це має місце, який відрізняється тим, що додатково вимірюють інтервал часу між кожними двома послідовними моментами часу, в яких величина небезпечного чинника пожежі досягає апріорі фіксованого рівня, визначають координати, в яких величина небезпечного чинника дорівнює апріорі фіксованого рівня, розраховують величину швидкості розповсюдження пожежі за формулою: V t   15  n   k 1 1 x k 1  x k 2  y k 1  y k 2  k 0  0,5  ,  1t  k   1t  k 1  а напрямок розповсюдження пожежі визначають за допомогою напрямних косинусів із використанням формул: cos t   n   xk 1  xk xk 1  xk  k 0 2  y k 1  y k  2  0,5   1t  k   1t  k 1 ; cos t   20   y k 1  y k x k 1  x k 2  y k 1  y k 2  n 0,5 k 0   1t   k   1t   k 1 , де x k , y k та x k 1 , y k 1 - координати місць, в яких величина небезпечного чинника пожежі послідовно досягає апріорі фіксованої величини; k1 - інтервал часу між k+1-м та k-м моментами часу, в яких величина небезпечного чинника пожежі досягає апріорі фіксованого рівня (при k  0 ,   0 ); 1t  k  та 1t  k 1  - функції Хевісайда. 3 UA 115508 U 4 UA 115508 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
