Пристрій для реєстрації пожежі

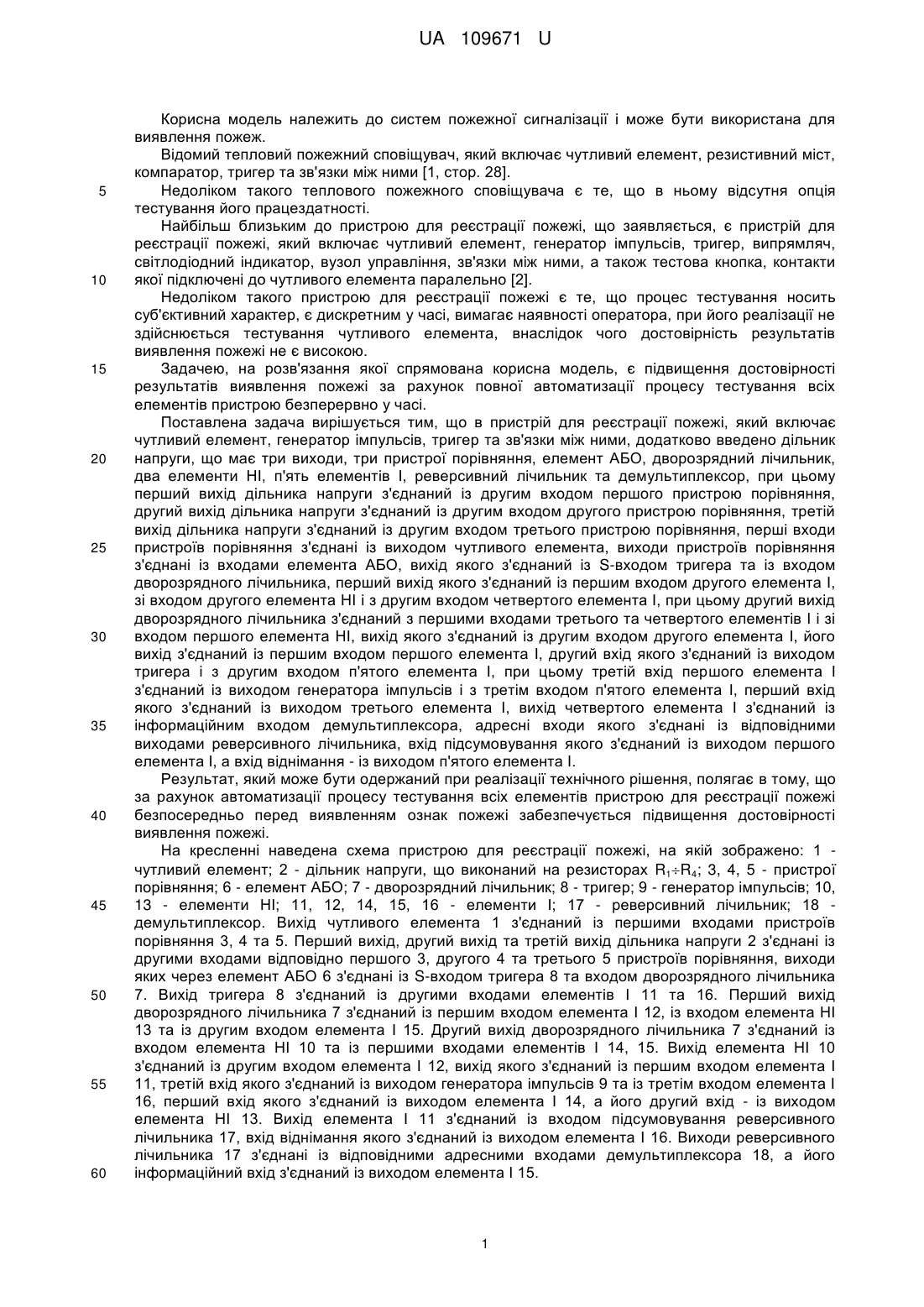

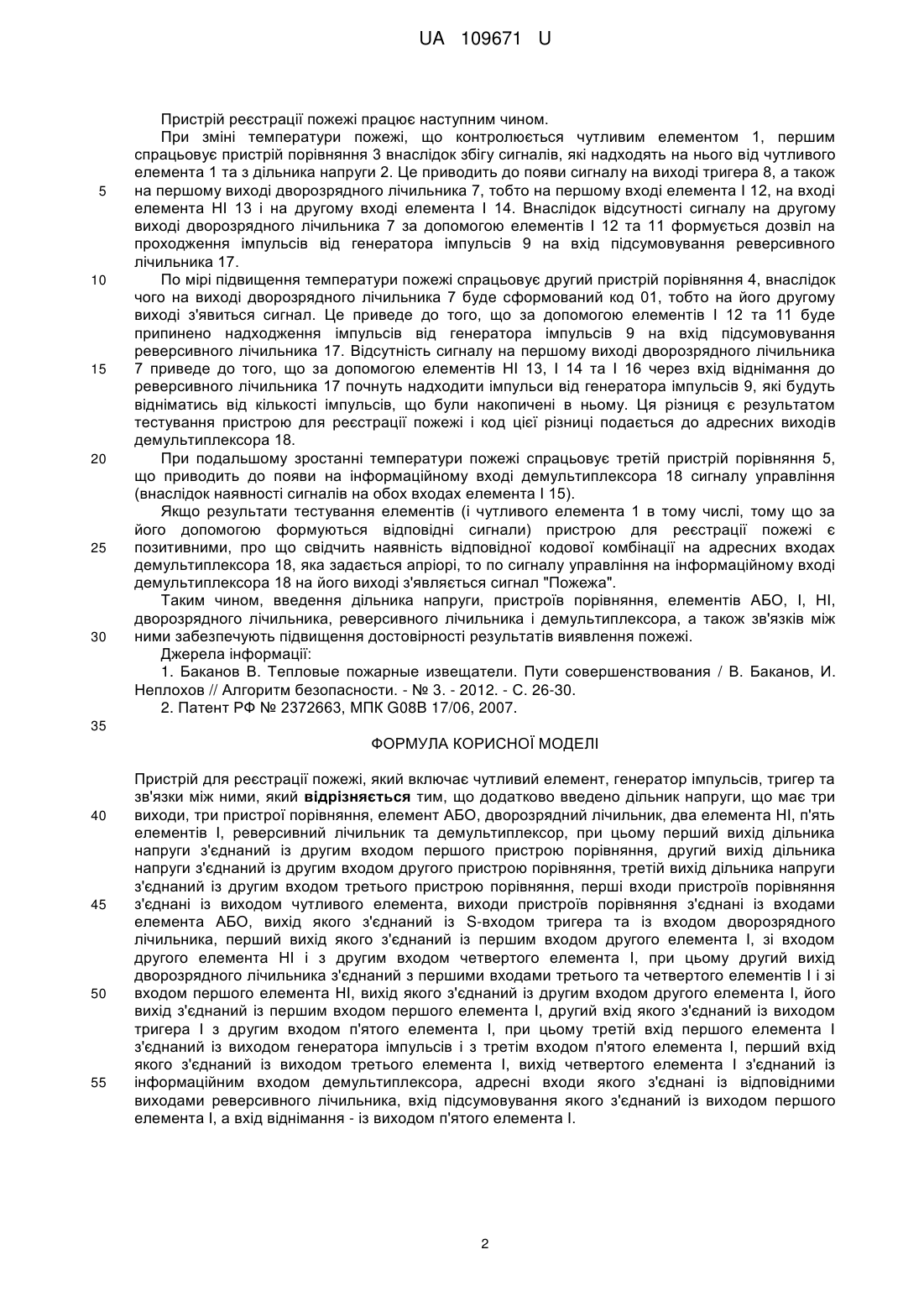

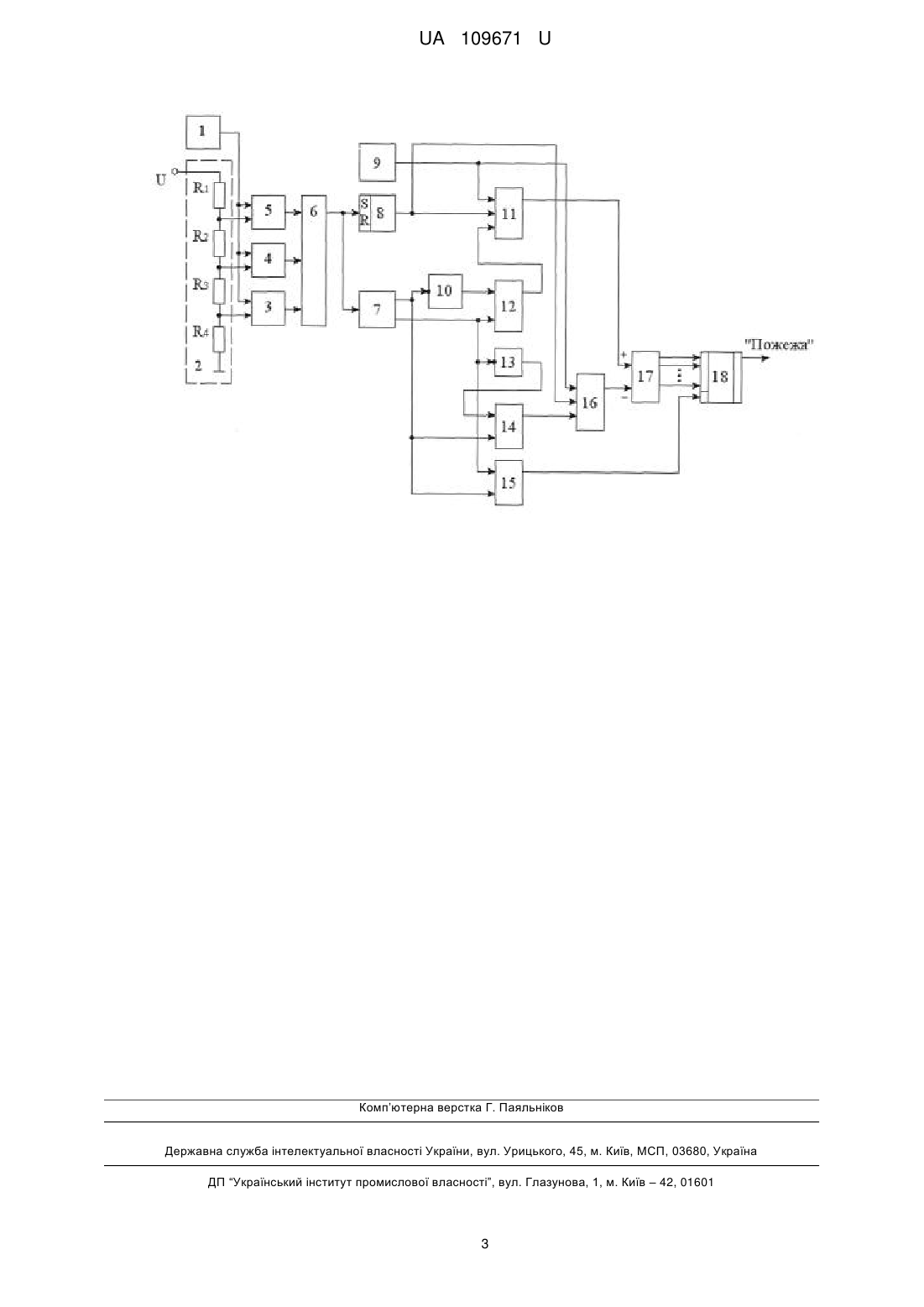

Реферат: Пристрій для реєстрації пожежі включає чутливий елемент, генератор імпульсів, тригер та зв'язки між ними. Додатково введено дільник напруги, пристрої порівняння, елементи АБО, І, НІ, дворозрядний та реверсивний лічильники і демультиплексор, а також зв'язки між ними. UA 109671 U (54) ПРИСТРІЙ ДЛЯ РЕЄСТРАЦІЇ ПОЖЕЖІ UA 109671 U UA 109671 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем пожежної сигналізації і може бути використана для виявлення пожеж. Відомий тепловий пожежний сповіщувач, який включає чутливий елемент, резистивний міст, компаратор, тригер та зв'язки між ними [1, стор. 28]. Недоліком такого теплового пожежного сповіщувача є те, що в ньому відсутня опція тестування його працездатності. Найбільш близьким до пристрою для реєстрації пожежі, що заявляється, є пристрій для реєстрації пожежі, який включає чутливий елемент, генератор імпульсів, тригер, випрямляч, світлодіодний індикатор, вузол управління, зв'язки між ними, а також тестова кнопка, контакти якої підключені до чутливого елемента паралельно [2]. Недоліком такого пристрою для реєстрації пожежі є те, що процес тестування носить суб'єктивний характер, є дискретним у часі, вимагає наявності оператора, при його реалізації не здійснюється тестування чутливого елемента, внаслідок чого достовірність результатів виявлення пожежі не є високою. Задачею, на розв'язання якої спрямована корисна модель, є підвищення достовірності результатів виявлення пожежі за рахунок повної автоматизації процесу тестування всіх елементів пристрою безперервно у часі. Поставлена задача вирішується тим, що в пристрій для реєстрації пожежі, який включає чутливий елемент, генератор імпульсів, тригер та зв'язки між ними, додатково введено дільник напруги, що має три виходи, три пристрої порівняння, елемент АБО, дворозрядний лічильник, два елементи НІ, п'ять елементів І, реверсивний лічильник та демультиплексор, при цьому перший вихід дільника напруги з'єднаний із другим входом першого пристрою порівняння, другий вихід дільника напруги з'єднаний із другим входом другого пристрою порівняння, третій вихід дільника напруги з'єднаний із другим входом третього пристрою порівняння, перші входи пристроїв порівняння з'єднані із виходом чутливого елемента, виходи пристроїв порівняння з'єднані із входами елемента АБО, вихід якого з'єднаний із S-входом тригера та із входом дворозрядного лічильника, перший вихід якого з'єднаний із першим входом другого елемента І, зі входом другого елемента НІ і з другим входом четвертого елемента І, при цьому другий вихід дворозрядного лічильника з'єднаний з першими входами третього та четвертого елементів І і зі входом першого елемента НІ, вихід якого з'єднаний із другим входом другого елемента І, його вихід з'єднаний із першим входом першого елемента І, другий вхід якого з'єднаний із виходом тригера і з другим входом п'ятого елемента І, при цьому третій вхід першого елемента І з'єднаний із виходом генератора імпульсів і з третім входом п'ятого елемента І, перший вхід якого з'єднаний із виходом третього елемента І, вихід четвертого елемента І з'єднаний із інформаційним входом демультиплексора, адресні входи якого з'єднані із відповідними виходами реверсивного лічильника, вхід підсумовування якого з'єднаний із виходом першого елемента І, а вхід віднімання - із виходом п'ятого елемента І. Результат, який може бути одержаний при реалізації технічного рішення, полягає в тому, що за рахунок автоматизації процесу тестування всіх елементів пристрою для реєстрації пожежі безпосередньо перед виявленням ознак пожежі забезпечується підвищення достовірності виявлення пожежі. На кресленні наведена схема пристрою для реєстрації пожежі, на якій зображено: 1 чутливий елемент; 2 - дільник напруги, що виконаний на резисторах R1R4; 3, 4, 5 - пристрої порівняння; 6 - елемент АБО; 7 - дворозрядний лічильник; 8 - тригер; 9 - генератор імпульсів; 10, 13 - елементи НІ; 11, 12, 14, 15, 16 - елементи І; 17 - реверсивний лічильник; 18 демультиплексор. Вихід чутливого елемента 1 з'єднаний із першими входами пристроїв порівняння 3, 4 та 5. Перший вихід, другий вихід та третій вихід дільника напруги 2 з'єднані із другими входами відповідно першого 3, другого 4 та третього 5 пристроїв порівняння, виходи яких через елемент АБО 6 з'єднані із S-входом тригера 8 та входом дворозрядного лічильника 7. Вихід тригера 8 з'єднаний із другими входами елементів І 11 та 16. Перший вихід дворозрядного лічильника 7 з'єднаний із першим входом елемента І 12, із входом елемента НІ 13 та із другим входом елемента І 15. Другий вихід дворозрядного лічильника 7 з'єднаний із входом елемента НІ 10 та із першими входами елементів І 14, 15. Вихід елемента НІ 10 з'єднаний із другим входом елемента І 12, вихід якого з'єднаний із першим входом елемента І 11, третій вхід якого з'єднаний із виходом генератора імпульсів 9 та із третім входом елемента І 16, перший вхід якого з'єднаний із виходом елемента І 14, а його другий вхід - із виходом елемента НІ 13. Вихід елемента І 11 з'єднаний із входом підсумовування реверсивного лічильника 17, вхід віднімання якого з'єднаний із виходом елемента І 16. Виходи реверсивного лічильника 17 з'єднані із відповідними адресними входами демультиплексора 18, а його інформаційний вхід з'єднаний із виходом елемента І 15. 1 UA 109671 U 5 10 15 20 25 30 Пристрій реєстрації пожежі працює наступним чином. При зміні температури пожежі, що контролюється чутливим елементом 1, першим спрацьовує пристрій порівняння 3 внаслідок збігу сигналів, які надходять на нього від чутливого елемента 1 та з дільника напруги 2. Це приводить до появи сигналу на виході тригера 8, а також на першому виході дворозрядного лічильника 7, тобто на першому вході елемента І 12, на вході елемента НІ 13 і на другому вході елемента І 14. Внаслідок відсутності сигналу на другому виході дворозрядного лічильника 7 за допомогою елементів І 12 та 11 формується дозвіл на проходження імпульсів від генератора імпульсів 9 на вхід підсумовування реверсивного лічильника 17. По мірі підвищення температури пожежі спрацьовує другий пристрій порівняння 4, внаслідок чого на виході дворозрядного лічильника 7 буде сформований код 01, тобто на його другому виході з'явиться сигнал. Це приведе до того, що за допомогою елементів І 12 та 11 буде припинено надходження імпульсів від генератора імпульсів 9 на вхід підсумовування реверсивного лічильника 17. Відсутність сигналу на першому виході дворозрядного лічильника 7 приведе до того, що за допомогою елементів НІ 13, І 14 та І 16 через вхід віднімання до реверсивного лічильника 17 почнуть надходити імпульси від генератора імпульсів 9, які будуть відніматись від кількості імпульсів, що були накопичені в ньому. Ця різниця є результатом тестування пристрою для реєстрації пожежі і код цієї різниці подається до адресних виходів демультиплексора 18. При подальшому зростанні температури пожежі спрацьовує третій пристрій порівняння 5, що приводить до появи на інформаційному вході демультиплексора 18 сигналу управління (внаслідок наявності сигналів на обох входах елемента І 15). Якщо результати тестування елементів (і чутливого елемента 1 в тому числі, тому що за його допомогою формуються відповідні сигнали) пристрою для реєстрації пожежі є позитивними, про що свідчить наявність відповідної кодової комбінації на адресних входах демультиплексора 18, яка задається апріорі, то по сигналу управління на інформаційному вході демультиплексора 18 на його виході з'являється сигнал "Пожежа". Таким чином, введення дільника напруги, пристроїв порівняння, елементів АБО, І, НІ, дворозрядного лічильника, реверсивного лічильника і демультиплексора, а також зв'язків між ними забезпечують підвищення достовірності результатів виявлення пожежі. Джерела інформації: 1. Баканов В. Тепловые пожарные извещатели. Пути совершенствования / В. Баканов, И. Неплохов // Алгоритм безопасности. - № 3. - 2012. - С. 26-30. 2. Патент РФ № 2372663, МПК G08B 17/06, 2007. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 Пристрій для реєстрації пожежі, який включає чутливий елемент, генератор імпульсів, тригер та зв'язки між ними, який відрізняється тим, що додатково введено дільник напруги, що має три виходи, три пристрої порівняння, елемент АБО, дворозрядний лічильник, два елемента НІ, п'ять елементів І, реверсивний лічильник та демультиплексор, при цьому перший вихід дільника напруги з'єднаний із другим входом першого пристрою порівняння, другий вихід дільника напруги з'єднаний із другим входом другого пристрою порівняння, третій вихід дільника напруги з'єднаний із другим входом третього пристрою порівняння, перші входи пристроїв порівняння з'єднані із виходом чутливого елемента, виходи пристроїв порівняння з'єднані із входами елемента АБО, вихід якого з'єднаний із S-входом тригера та із входом дворозрядного лічильника, перший вихід якого з'єднаний із першим входом другого елемента І, зі входом другого елемента НІ і з другим входом четвертого елемента І, при цьому другий вихід дворозрядного лічильника з'єднаний з першими входами третього та четвертого елементів І і зі входом першого елемента НІ, вихід якого з'єднаний із другим входом другого елемента І, його вихід з'єднаний із першим входом першого елемента І, другий вхід якого з'єднаний із виходом тригера І з другим входом п'ятого елемента І, при цьому третій вхід першого елемента І з'єднаний із виходом генератора імпульсів і з третім входом п'ятого елемента І, перший вхід якого з'єднаний із виходом третього елемента І, вихід четвертого елемента І з'єднаний із інформаційним входом демультиплексора, адресні входи якого з'єднані із відповідними виходами реверсивного лічильника, вхід підсумовування якого з'єднаний із виходом першого елемента І, а вхід віднімання - із виходом п'ятого елемента І. 2 UA 109671 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
