Комплект дерев’яних профілів для виготовлення віконних блоків

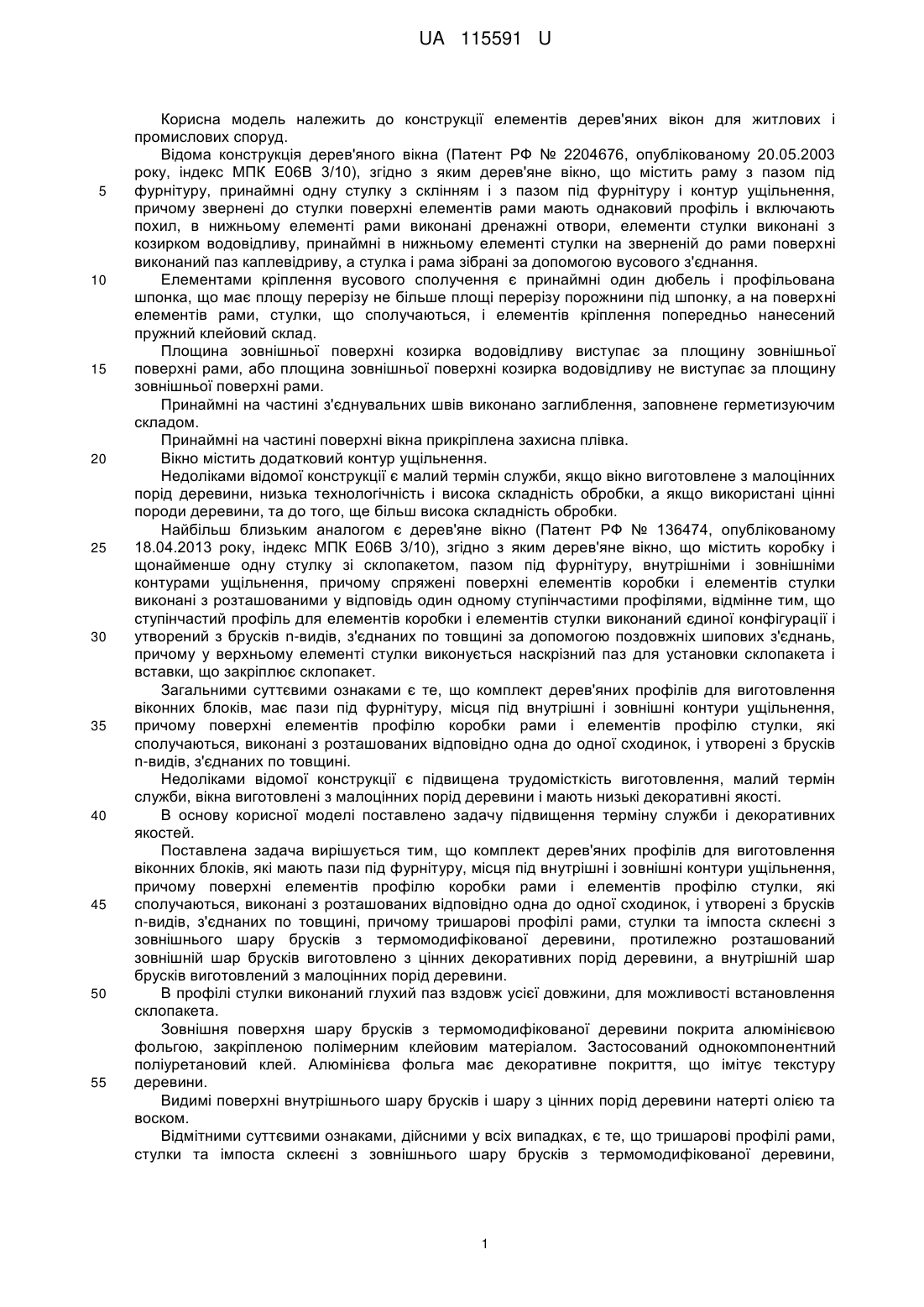

Реферат: Комплект дерев'яних профілів для виготовлення віконних блоків має пази під фурнітуру, місця під внутрішні і зовнішні контури ущільнення, причому поверхні елементів профілю коробки рами і елементів профілю стулки, які сполучаються, виконані з розташованих відповідно одна до одної сходинок і утворені з брусків n-видів, з'єднаних по товщині. Тришарові профілі рами, стулки та імпоста склеєні з зовнішнього шару брусків з термомодифікованої деревини, протилежно розташований зовнішній шар брусків виготовлений з цінних декоративних порід деревини, а внутрішній шар брусків виготовлений з малоцінних порід деревини. UA 115591 U (54) КОМПЛЕКТ ДЕРЕВ'ЯНИХ ПРОФІЛІВ ДЛЯ ВИГОТОВЛЕННЯ ВІКОННИХ БЛОКІВ UA 115591 U UA 115591 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкції елементів дерев'яних вікон для житлових і промислових споруд. Відома конструкція дерев'яного вікна (Патент РФ № 2204676, опублікованому 20.05.2003 року, індекс МПК Е06В 3/10), згідно з яким дерев'яне вікно, що містить раму з пазом під фурнітуру, принаймні одну стулку з склінням і з пазом під фурнітуру і контур ущільнення, причому звернені до стулки поверхні елементів рами мають однаковий профіль і включають похил, в нижньому елементі рами виконані дренажні отвори, елементи стулки виконані з козирком водовідливу, принаймні в нижньому елементі стулки на зверненій до рами поверхні виконаний паз каплевідриву, а стулка і рама зібрані за допомогою вусового з'єднання. Елементами кріплення вусового сполучення є принаймні один дюбель і профільована шпонка, що має площу перерізу не більше площі перерізу порожнини під шпонку, а на поверхні елементів рами, стулки, що сполучаються, і елементів кріплення попередньо нанесений пружний клейовий склад. Площина зовнішньої поверхні козирка водовідливу виступає за площину зовнішньої поверхні рами, або площина зовнішньої поверхні козирка водовідливу не виступає за площину зовнішньої поверхні рами. Принаймні на частині з'єднувальних швів виконано заглиблення, заповнене герметизуючим складом. Принаймні на частині поверхні вікна прикріплена захисна плівка. Вікно містить додатковий контур ущільнення. Недоліками відомої конструкції є малий термін служби, якщо вікно виготовлене з малоцінних порід деревини, низька технологічність і висока складність обробки, а якщо використані цінні породи деревини, та до того, ще більш висока складність обробки. Найбільш близьким аналогом є дерев'яне вікно (Патент РФ № 136474, опублікованому 18.04.2013 року, індекс МПК Е06В 3/10), згідно з яким дерев'яне вікно, що містить коробку і щонайменше одну стулку зі склопакетом, пазом під фурнітуру, внутрішніми і зовнішніми контурами ущільнення, причому спряжені поверхні елементів коробки і елементів стулки виконані з розташованими у відповідь один одному ступінчастими профілями, відмінне тим, що ступінчастий профіль для елементів коробки і елементів стулки виконаний єдиної конфігурації і утворений з брусків n-видів, з'єднаних по товщині за допомогою поздовжніх шипових з'єднань, причому у верхньому елементі стулки виконується наскрізний паз для установки склопакета і вставки, що закріплює склопакет. Загальними суттєвими ознаками є те, що комплект дерев'яних профілів для виготовлення віконних блоків, має пази під фурнітуру, місця під внутрішні і зовнішні контури ущільнення, причому поверхні елементів профілю коробки рами і елементів профілю стулки, які сполучаються, виконані з розташованих відповідно одна до одної сходинок, і утворені з брусків n-видів, з'єднаних по товщині. Недоліками відомої конструкції є підвищена трудомісткість виготовлення, малий термін служби, вікна виготовлені з малоцінних порід деревини і мають низькі декоративні якості. В основу корисної моделі поставлено задачу підвищення терміну служби і декоративних якостей. Поставлена задача вирішується тим, що комплект дерев'яних профілів для виготовлення віконних блоків, які мають пази під фурнітуру, місця під внутрішні і зовнішні контури ущільнення, причому поверхні елементів профілю коробки рами і елементів профілю стулки, які сполучаються, виконані з розташованих відповідно одна до одної сходинок, і утворені з брусків n-видів, з'єднаних по товщині, причому тришарові профілі рами, стулки та імпоста склеєні з зовнішнього шару брусків з термомодифікованої деревини, протилежно розташований зовнішній шар брусків виготовлено з цінних декоративних порід деревини, а внутрішній шар брусків виготовлений з малоцінних порід деревини. В профілі стулки виконаний глухий паз вздовж усієї довжини, для можливості встановлення склопакета. Зовнішня поверхня шару брусків з термомодифікованої деревини покрита алюмінієвою фольгою, закріпленою полімерним клейовим матеріалом. Застосований однокомпонентний поліуретановий клей. Алюмінієва фольга має декоративне покриття, що імітує текстуру деревини. Видимі поверхні внутрішнього шару брусків і шару з цінних порід деревини натерті олією та воском. Відмітними суттєвими ознаками, дійсними у всіх випадках, є те, що тришарові профілі рами, стулки та імпоста склеєні з зовнішнього шару брусків з термомодифікованої деревини, 1 UA 115591 U 5 10 15 20 25 30 35 40 45 50 55 60 протилежно розташований зовнішній шар брусків виготовлено з цінних декоративних порід деревини, а внутрішній шар брусків виготовлений з малоцінних порід деревини. Відмітними суттєвими ознаками, дійсними в окремих випадках, є те, що в профілі стулки виконаний глухий паз вздовж усієї довжини, для можливості встановлення склопакета. Зовнішня поверхня шару брусків з термомодифікованої деревини покрита алюмінієвою фольгою, закріпленою полімерним клейовим матеріалом. Застосований однокомпонентний поліуретановий клей. Алюмінієва фольга має декоративне покриття, що імітує текстуру деревини. Видимі поверхні внутрішнього шару брусків і шару з цінних порід деревини натерті олією та воском. Завдяки тому, що комплект дерев'яних профілів для виготовлення віконних блоків, які мають пази під фурнітуру, місця під внутрішні і зовнішні контури ущільнення, причому поверхні елементів профілю коробки рами і елементів профілю стулки, які сполучаються, виконані з розташованих відповідно одна до одної сходинок, і утворені з трьох шарів, причому профілі рами, стулки та імпоста склеєні з зовнішнього шару брусків з термомодифікованої деревини, протилежно розташований зовнішній шар брусків виготовлено з цінних декоративних порід деревини, а внутрішній шар брусків виготовлений з малоцінних порід деревини, підвищений термін служби, так як зовні розташований шар з термомодифікованої деревини, яка стійка до атмосферного впливу, та має приємний для зору вигляд, так як термомодифікація надає деревині більш яскравих кольорів, а в приміщенні знаходиться шар з цінної декоративної деревини, яка стійка до сонячного випромінювання, тому теж підвищений термін служби, і має приємний для зору вигляд. Суть корисної моделі пояснюється кресленням, де на Фіг. 1 зображений переріз профілю стулки поряд з профілем рами віконного блока; На Фіг. 2 зображений переріз профілю стулки поряд з профілем імпоста віконного блока. Для зручності демонстрації конструкції, згідно з формулою, на фігурах показані основні профілі віконних блоків парами, але без фурнітури та ущільнень, які відомі спеціалістам галузі, так як об'єктом корисної моделі є тільки конструкція профілів. На Фіг. 1 показаний переріз профілю 1, який призначений для виготовлення стулки, та містить внутрішній шар брусків 2 з малоцінної деревини, склеєний з зовнішнім шаром брусків 3 з термомодифікованої деревини, та протилежно розташований зовнішній шар брусків 4, виготовлений з цінних декоративних порід деревини. На профілі 1 з одного боку виконаний глухий поздовжній паз 5 по усій довжині, для можливості установки склопакета 6, показаний умовно штрих дві крапки пунктирною лінією для наочності. Також профіль 1 містить поздовжні пази: паз 7 для встановлення фурнітури, пази 8, 9 для встановлення ущільнення та паз 10 для каплевідділення. Також на Фіг. 1 показане сполучення профілю 1 з профілем 11, який призначений для виготовлення рами, та містить внутрішній шар брусків 12 з малоцінної деревини, склеєний з зовнішнім шаром брусків 13 з термомодифікованої деревини, та протилежно розташований зовнішній шар брусків 14, виготовлений з цінних декоративних порід деревини. На профілі 11, призначеному для виготовлення рами, з одного боку виконаний глухий поздовжній по усій довжині паз 15, для можливості надійного закріплення блока в віконному прорізі. Також передбачені повздовжня ступінчаста проточка 16 для встановлення фурнітури та паз 17 під ущільнення. Зовнішній шар брусків 3 та 13 з термомодифікованої деревини, покриті алюмінієвою фольгою 18 та 19. В профілях 1 та 11 виконані сходинки назустріч одна одній. На Фіг. 2 показаний переріз того ж профілю 1, який призначений для виготовлення стулки та містить внутрішній шар брусків 2 з малоцінної деревини, склеєний з зовнішнім шаром брусків 3 з термомодифікованої деревини, та протилежно розташований зовнішній шар брусків 4, виготовлений з цінних декоративних порід деревини. На профілі 1 з одного боку виконаний глухий поздовжній паз 5 по усій довжині, для можливості установки склопакета 6. Також профіль 1 містить паз 7 для встановлення фурнітури та пази 8, 9 для встановлення ущільнення, та паз 10 для каплевідриву. Профіль 1 на Фіг. 2 показаний сполученим вже з профілем 20, з якого виготовляється імпост, та який містить внутрішній шар брусків 21 з малоцінної деревини, склеєний з зовнішнім шаром брусків 22 з термомодифікованої деревини, та протилежно розташований зовнішній шар брусків 23, виготовлений з цінних декоративних порід деревини. На профілі 20 виконаний паз 24 під ущільнення та симетрично відносно середини профілю виконана ступінчаста проточка 25 під фурнітуру, а для випадку відсутності стулки, в іншій половині віконного блока, ступінчаста проточка 25 є опорою для штапика 26 з аналогічної цінної породи деревини, який з профілем 2 UA 115591 U 5 10 15 20 25 30 імпоста створює паз для склопакета 27, який показаний умовно штрих дві крапки пунктирною лінією для наочності. Шар брусків 22 з термомодифікованої деревини покритий алюмінієвою фольгою 28. На профілі 11 в випадку виготовлення віконного блока без стулки для встановлення склопакета теж встановлюється штапик 26. При виготовленні описані профілі 1, 11 та 20 склеюють з заготовок брусків з термомодифікованої деревини, яка теж може бути з малоцінних порід деревини, а термомодифікація надає їй нових властивостей, вона стійка до атмосферного впливу та має кращий вигляд, шари брусків 2, 12 та 21 використовуються з малоцінних порід, наприклад сосни, так як захищені зовнішніми шарами від атмосферного впливу, а для приміщення використовуються сторона профілю з шарів брусків 4, 14, 23 з цінних декоративних порід, наприклад червоного дерева. Безпосередньо при виготовленні всі склеєні профілі 1, 11 та 20 та штапик 23 з цінної декоративної породи деревини обробляються в заданий розмір в умовах столярної майстерні на існуючих видах обладнання для деревообробки, та існуючими в промисловості способами, причому на профілях виконуються всі необхідні елементи для фурнітури та ущільнення. Потім, при необхідності, клеїться алюмінієва фольга на відкриті поверхні шарів з термомодифікованої деревини, чим ще підвищуються стійкість та термін служби і декоративні якості, так як можливо використовувати фольгу з декоративним шаром будь-якого кольору та фактури, які виробляють багато підприємств світу. Також, при необхідності, обробляються олією з воском, які на ринку пропонують спеціалізовані підприємства, поверхні з цінної декоративної породи деревини та відкрита частина середнього шару. Описані профілі, при виготовленні віконних блоків, обрізуються в розмір та скріплюються: з профілю 11 виготовляється рама, з профілю 1 виготовляється стулка, з профілю 20 виготовляється імпост, по відомій технології, що зрозуміла фахівцям, головне те, що для цього вже відсутня необхідність в якомусь складному обладнанні на місці. Описаного комплекту профілів достатньо для виготовлення навіть не в умовах майстерні дерев'яних віконних блоків. При цьому у приміщення профілі розвернуті красивою стороною з цінних декоративних порід деревини, яка оброблена прозорою олією з воском і має дуже приємний для зору вигляд. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Комплект дерев'яних профілів для виготовлення віконних блоків, який має пази під фурнітуру, місця під внутрішні і зовнішні контури ущільнення, причому поверхні елементів профілю коробки рами і елементів профілю стулки, які сполучаються, виконані з розташованих відповідно одна до одної сходинок і утворені з брусків n-видів, з'єднаних по товщині, який відрізняється тим, що тришарові профілі рами, стулки та імпоста склеєні з зовнішнього шару брусків з термомодифікованої деревини, протилежно розташований зовнішній шар брусків виготовлений з цінних декоративних порід деревини, а внутрішній шар брусків виготовлений з малоцінних порід деревини. 2. Комплект профілів за п. 1, який відрізняється тим, що в профілі стулки виконаний глухий паз вздовж усієї довжини для можливості встановлення склопакета. 3. Комплект профілів за п. 1, який відрізняється тим, що зовнішня поверхня шару брусків з термомодифікованої деревини покрита алюмінієвою фольгою, закріпленою полімерним клейовим матеріалом. 4. Комплект профілів за п. 3, який відрізняється тим, що застосований однокомпонентний поліуретановий клей. 5. Комплект профілів за п. 3, який відрізняється тим, що алюмінієва фольга має декоративне покриття, що імітує текстуру деревини. 6. Комплект профілів за п. 1, який відрізняється тим, що видимі поверхні внутрішнього шару брусків і шару з цінних пород деревини натерті олією та воском. 3 UA 115591 U 4 UA 115591 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
