Сумка для патронної стрічки

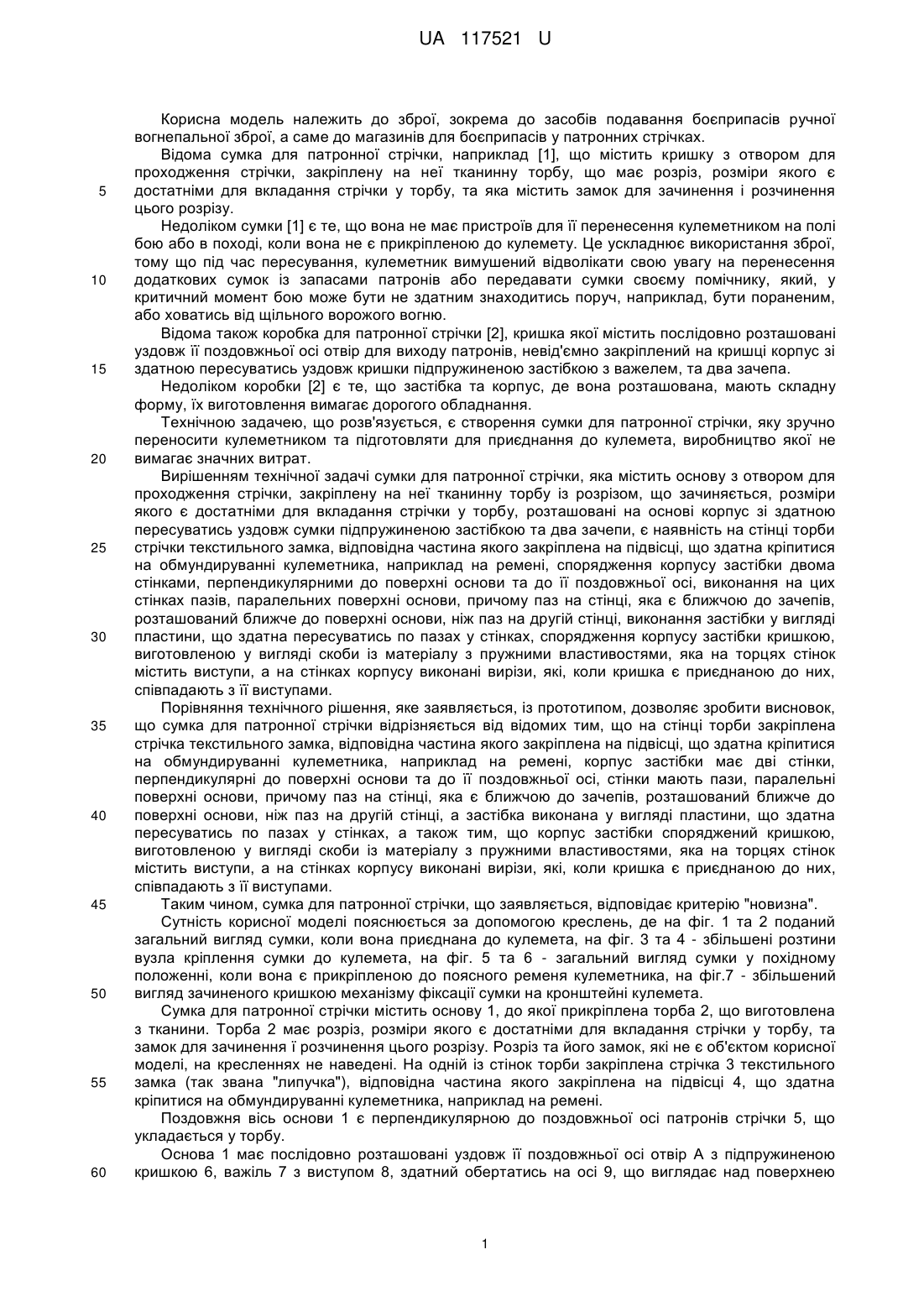

Реферат: Сумка для патронної стрічки містить основу з отвором для проходження стрічки, закріплену на неї тканинну торбу із розрізом, що зачиняється, розміри якого є достатніми для вкладання стрічки у торбу, розташовані на основі корпус зі здатною пересуватись уздовж сумки підпружиненою застібкою та два зачепи. При цьому на стінці торби закріплена стрічка текстильного замка, відповідна частина якого закріплена на підвісці, що здатна кріпитися на обмундируванні кулеметника, наприклад на ремені. UA 117521 U (54) СУМКА ДЛЯ ПАТРОННОЇ СТРІЧКИ UA 117521 U UA 117521 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до зброї, зокрема до засобів подавання боєприпасів ручної вогнепальної зброї, а саме до магазинів для боєприпасів у патронних стрічках. Відома сумка для патронної стрічки, наприклад [1], що містить кришку з отвором для проходження стрічки, закріплену на неї тканинну торбу, що має розріз, розміри якого є достатніми для вкладання стрічки у торбу, та яка містить замок для зачинення і розчинення цього розрізу. Недоліком сумки [1] є те, що вона не має пристроїв для її перенесення кулеметником на полі бою або в поході, коли вона не є прикріпленою до кулемету. Це ускладнює використання зброї, тому що під час пересування, кулеметник вимушений відволікати свою увагу на перенесення додаткових сумок із запасами патронів або передавати сумки своєму помічнику, який, у критичний момент бою може бути не здатним знаходитись поруч, наприклад, бути пораненим, або ховатись від щільного ворожого вогню. Відома також коробка для патронної стрічки [2], кришка якої містить послідовно розташовані уздовж її поздовжньої осі отвір для виходу патронів, невід'ємно закріплений на кришці корпус зі здатною пересуватись уздовж кришки підпружиненою застібкою з важелем, та два зачепа. Недоліком коробки [2] є те, що застібка та корпус, де вона розташована, мають складну форму, їх виготовлення вимагає дорогого обладнання. Технічною задачею, що розв'язується, є створення сумки для патронної стрічки, яку зручно переносити кулеметником та підготовляти для приєднання до кулемета, виробництво якої не вимагає значних витрат. Вирішенням технічної задачі сумки для патронної стрічки, яка містить основу з отвором для проходження стрічки, закріплену на неї тканинну торбу із розрізом, що зачиняється, розміри якого є достатніми для вкладання стрічки у торбу, розташовані на основі корпус зі здатною пересуватись уздовж сумки підпружиненою застібкою та два зачепи, є наявність на стінці торби стрічки текстильного замка, відповідна частина якого закріплена на підвісці, що здатна кріпитися на обмундируванні кулеметника, наприклад на ремені, спорядження корпусу застібки двома стінками, перпендикулярними до поверхні основи та до її поздовжньої осі, виконання на цих стінках пазів, паралельних поверхні основи, причому паз на стінці, яка є ближчою до зачепів, розташований ближче до поверхні основи, ніж паз на другій стінці, виконання застібки у вигляді пластини, що здатна пересуватись по пазах у стінках, спорядження корпусу застібки кришкою, виготовленою у вигляді скоби із матеріалу з пружними властивостями, яка на торцях стінок містить виступи, а на стінках корпусу виконані вирізи, які, коли кришка є приєднаною до них, співпадають з її виступами. Порівняння технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що сумка для патронної стрічки відрізняється від відомих тим, що на стінці торби закріплена стрічка текстильного замка, відповідна частина якого закріплена на підвісці, що здатна кріпитися на обмундируванні кулеметника, наприклад на ремені, корпус застібки має дві стінки, перпендикулярні до поверхні основи та до її поздовжньої осі, стінки мають пази, паралельні поверхні основи, причому паз на стінці, яка є ближчою до зачепів, розташований ближче до поверхні основи, ніж паз на другій стінці, а застібка виконана у вигляді пластини, що здатна пересуватись по пазах у стінках, а також тим, що корпус застібки споряджений кришкою, виготовленою у вигляді скоби із матеріалу з пружними властивостями, яка на торцях стінок містить виступи, а на стінках корпусу виконані вирізи, які, коли кришка є приєднаною до них, співпадають з її виступами. Таким чином, сумка для патронної стрічки, що заявляється, відповідає критерію "новизна". Сутність корисної моделі пояснюється за допомогою креслень, де на фіг. 1 та 2 поданий загальний вигляд сумки, коли вона приєднана до кулемета, на фіг. 3 та 4 - збільшені розтини вузла кріплення сумки до кулемета, на фіг. 5 та 6 - загальний вигляд сумки у похідному положенні, коли вона є прикріпленою до поясного ременя кулеметника, на фіг.7 - збільшений вигляд зачиненого кришкою механізму фіксації сумки на кронштейні кулемета. Сумка для патронної стрічки містить основу 1, до якої прикріплена торба 2, що виготовлена з тканини. Торба 2 має розріз, розміри якого є достатніми для вкладання стрічки у торбу, та замок для зачинення ї розчинення цього розрізу. Розріз та його замок, які не є об'єктом корисної моделі, на кресленнях не наведені. На одній із стінок торби закріплена стрічка 3 текстильного замка (так звана "липучка"), відповідна частина якого закріплена на підвісці 4, що здатна кріпитися на обмундируванні кулеметника, наприклад на ремені. Поздовжня вісь основи 1 є перпендикулярною до поздовжньої осі патронів стрічки 5, що укладається у торбу. Основа 1 має послідовно розташовані уздовж її поздовжньої осі отвір А з підпружиненою кришкою 6, важіль 7 з виступом 8, здатний обертатись на осі 9, що виглядає над поверхнею 1 UA 117521 U 5 10 15 20 25 30 35 40 45 50 55 основи перпендикулярно неї, механізм 10 фіксації сумки на кронштейні 11 кулемета 12 та два зачепи 13. Отвір А основи 1 має такі розміри, що дозволяють виходити із середини торби стрічки 5 з патронами при будь-яких її положеннях, яка вона займає під час стрільби. Механізм 10 фіксації сумки на кронштейні 11 кулемета містить корпус, що складається з прикріплених до верхньої поверхні основи 1 двох стінок 14, перпендикулярних цій поверхні та перпендикулярних поздовжньої осі основи. На цих стінках виконані пази 15 та 16, паралельні верхній поверхні основи. При цьому відстань між верхньою поверхнею основи та пазом 16 на стінці, що є з боку зачепів 13, є меншою, ніж така відстань до паза 15 на протилежній стінці 14. У пазах 15 та 16 розташована застібка 17, здатна пересуватись уздовж основи 1. Застібка 17 споряджена пружиною 18, що тисне на нею у бік зачепів 13, та виконана у вигляді пластини з отвором 19. Стінка цього отвору, яка є ближчою до отвору А основи, торкається виступу 8 важеля 7. Зачепи 13 розташовані таким чином, що між ними та ближчою до них стінкою 14 здатний розміститись кронштейн 11 кулемета. Розміри застібки 17 є такими, що коли між корпусом механізму 10 та зачепами 13 розташований кронштейн 11 кулемета, а застібка своєю пружиною притиснута у бік кронштейна, виступаюча за межі стінки 14 її частина стає на шляху ближчої до механізму 10 стінки кронштейна 5 при її русі у напрямку у гору від верхньої поверхні основи 1. При цьому виступ 8 важелю 7 торкається грані отвору 19 застібки 17, яка є ближчою до отвору А основи, а виступ 20 важеля торкається стінки 14, коли застібка 17 висунута у бік кронштейна 11 кулемета на відстань, що перевищує товщину, ближчої до механізму 10 стінки 14 кронштейна 11, але не більшу, ніж довжина дільниці округленої частини кронштейна 11. Крім цього, застібка 17 має виступи 21, які, обпираючись на стінку паза 15, обмежують поздовжній рух застібки у напрямку від кронштейна 11 таким чином, щоб ближчий до кронштейна торець застібки не міг вийти за межі паза 16. Механізм 10 споряджений кришкою 22, яка виготовлена з матеріалу з пружними властивостями. Кришка виконана у вигляді скоби, з виступами на торцях стінок. При цьому на стінках 14 виконані вирізи 23, які, коли кришка 22 є приєднаною до стінок, співпадають з її виступами. На торбі, окрім стрічки 3 текстильного замка, розташовані резервні петлі 24 для закріплення сумки на поясному ремені 25 кулеметника на випадок втрати підвіски 4. Сумка для патронної стрічки використовується таким чином. Під час бою, коли кулемет живиться патронами з іншого джерела, або у поході, коли зарядження кулемета не потрібне, сумку, за допомогою текстильного замка 3, закріплюють на відповідній частині замка підвіски 4, яка закріплена на обмундируванні кулеметника. У разі потреби негайного зарядження кулемета стрічкою з цієї сумки, кулеметник здатний швидко від'єднати її від закріпленої на обмундируванні підвіски 4. Для приєднання сумки до кулемета зачепи 13 чіпляють за ближчу до них стінку кронштейна 11 кулемета та обертають сумку так, щоб загнута поверхня ближчої до застібки 17 стінки кронштейна 11 натискала на її торець та відсувала її від кронштейна. Обертати продовжують, поки бокова стінка кронштейна 11 зайде під застібку 17. Застібка 17, на яку кронштейн перестає тиснути, під дією пружини 18 повертається у бік кронштейна, її виступаюча за межі стінки механізму 10 частина стає над ближчою стінкою кронштейна 5, не даючи таким чином сумці від'єднатися від кулемета. Наявність виступу 20 на важелі 7 обмежує пересування застібки 17 у бік кронштейна 11 так, щоб під час приєднання сумки до кулемета, її торець не виходив за межі загнутої поверхні кронштейна 11. Завдяки тому, що паз 15 розташований вище паза 16, застібка 17 розташована з нахилом до кронштейна, сила реакції опори кронштейна 11, яка прикладена до застібки 17, спрямована у напрямку від важеля 7 до кулемета 12. Це запобігає випадковому відмиканню сумки від кулемета при різких навантаженнях. Для відокремлення сумки від кулемета натискають на важіль 7, щоб він своїм виступом 8 натискав на стінку отвору 19 застібки 17, примушуючи її пересуватися у бік від кронштейна 11 кулемета, звільняючи його. Після звільнення кронштейна основу 1 сумки відводять від нього. Наявність виступу 21 на застібці 17 обмежує її пересування у бік важеля 7 так, щоб у разі надмірного натискання на важіль 7 застібка не вийшла із паза 15, тому що, вийшовши з паза, вона у паз зможе не повернутись та наступного разу сумку на кулеметі не зафіксує. У разі потреби, наприклад, чищення механізму 10, його кришку 22 знімають, відтиснувши її стінки від стінок 14 так, щоб виступи кришці вийшли із вирізів 23 на стінках 14. 2 UA 117521 U 5 Підвищення ефективності застосування сумки для патронної стрічки, що заявляється, у порівнянні з прототипом, досягається за рахунок того, що вона є зручною для перенесення кулеметником, дозволяє швидко приводити її у готовність до застосування, не є дорогою у виробництві. Джерела інформації: 7 1. Патент США № 6799500. (22) 09.04.2003. (45) 05.10.2004. (51) МПК F41A9/61. 2. Керівництво по 7,62-мм кулеметам Калашникова. М.: Військвидав, 1979. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Сумка для патронної стрічки, що містить основу з отвором для проходження стрічки, закріплену на неї тканинну торбу із розрізом, що зачиняється, розміри якого є достатніми для вкладання стрічки у торбу, розташовані на основі корпус зі здатною пересуватись уздовж сумки підпружиненою застібкою та два зачепи, яка відрізняється тим, що на стінці торби закріплена стрічка текстильного замка, відповідна частина якого закріплена на підвісці, що здатна кріпитися на обмундируванні кулеметника, наприклад на ремені. 2. Сумка для патронної стрічки за п. 1, яка відрізняється тим, що корпус застібки має дві стінки, перпендикулярні до поверхні основи та до її поздовжньої осі, стінки мають пази, паралельні поверхні основи, причому паз на стінці, яка є ближчою до зачепів, розташований ближче до поверхні основи, ніж паз на другій стінці, а застібка виконана у вигляді пластини, що здатна пересуватись по пазах у стінках. 3. Сумка для патронної стрічки за п. 1, яка відрізняється тим, що корпус застібки споряджений кришкою, виготовленою у вигляді скоби із матеріалу з пружними властивостями, яка на торцях стінок містить виступи, а на стінках корпусу виконані вирізи, які, коли кришка є приєднаною до них, співпадають з її виступами. 3 UA 117521 U 4 UA 117521 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
