Гумова захисна футерівка вібраційного живильника

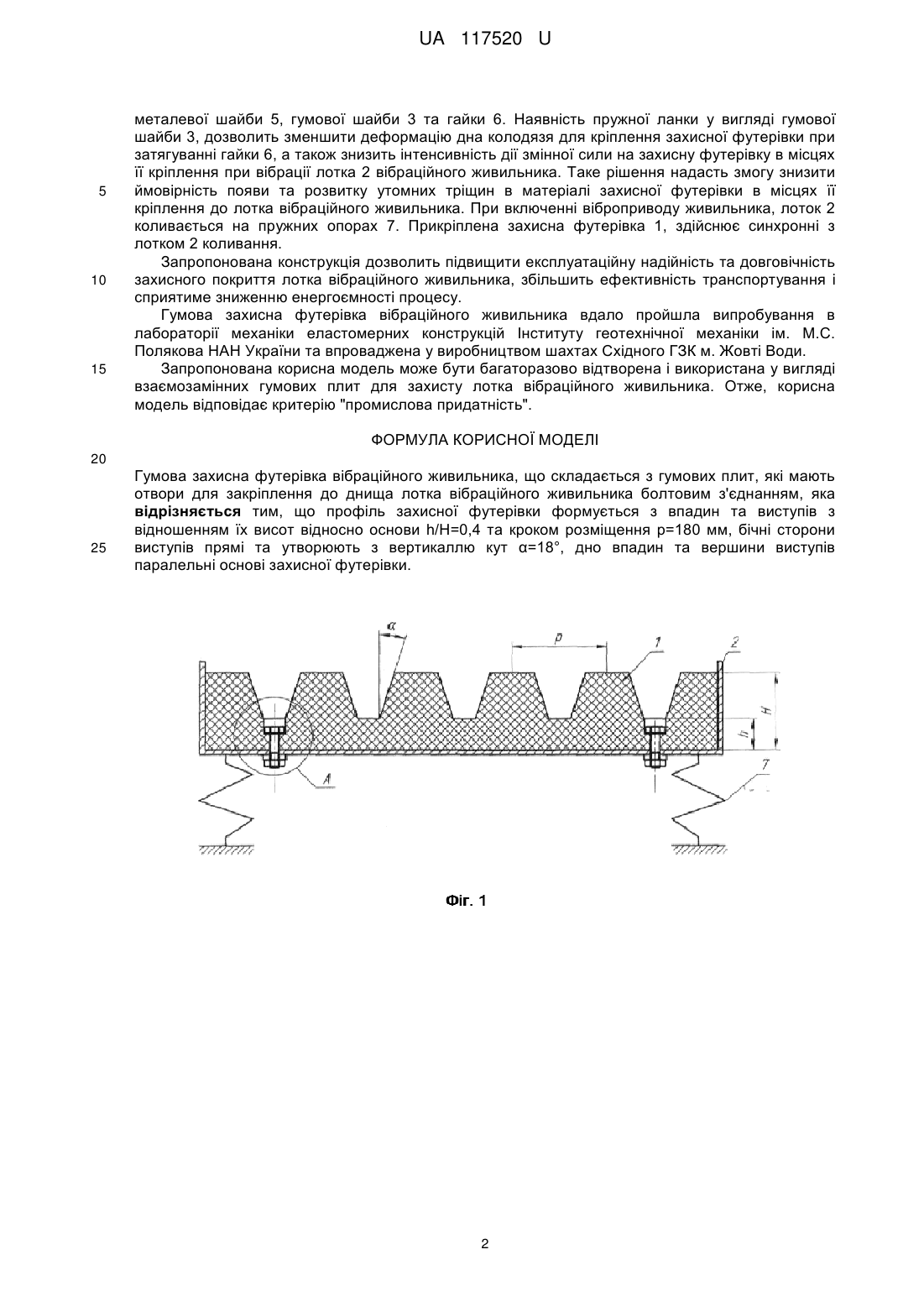

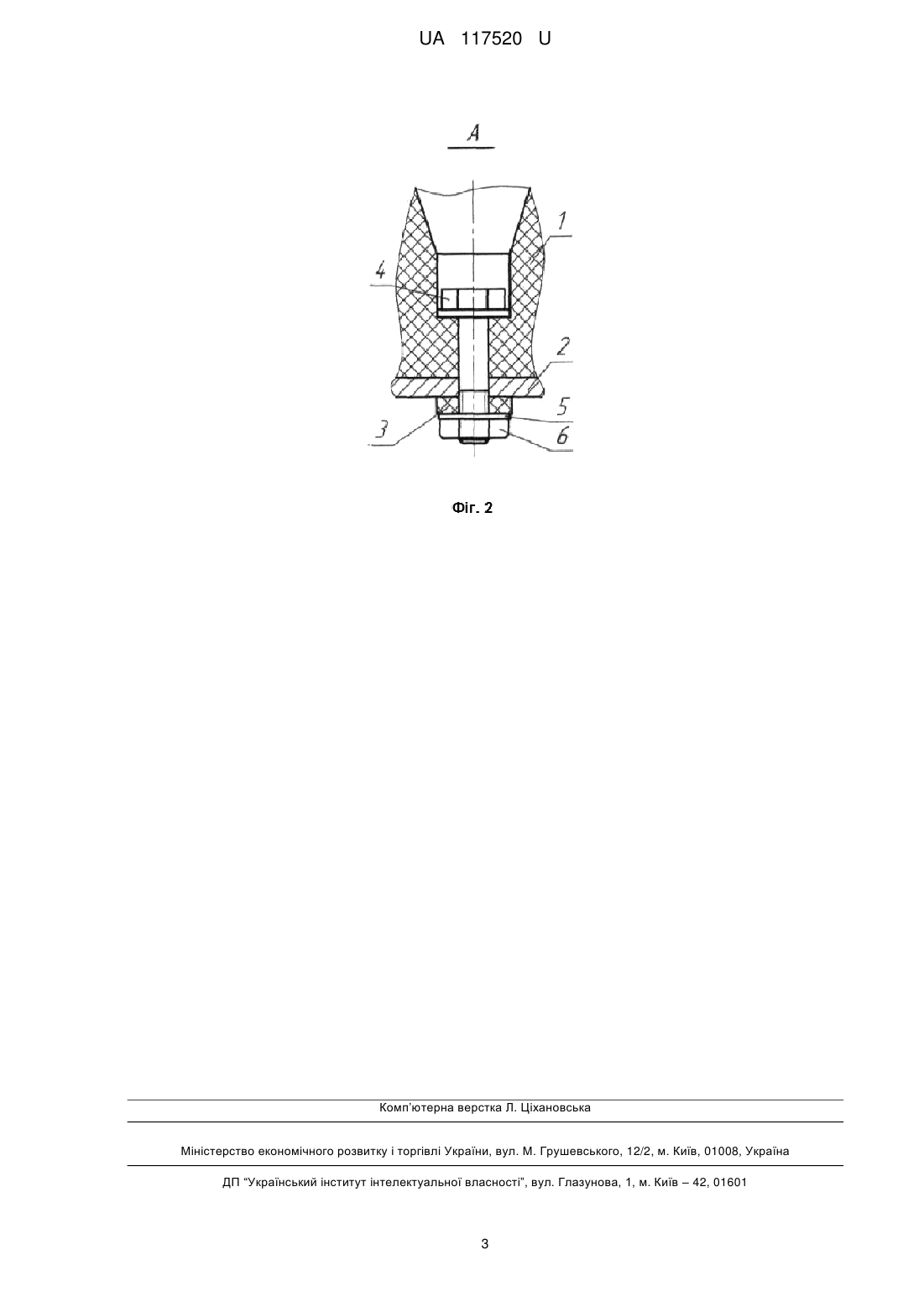

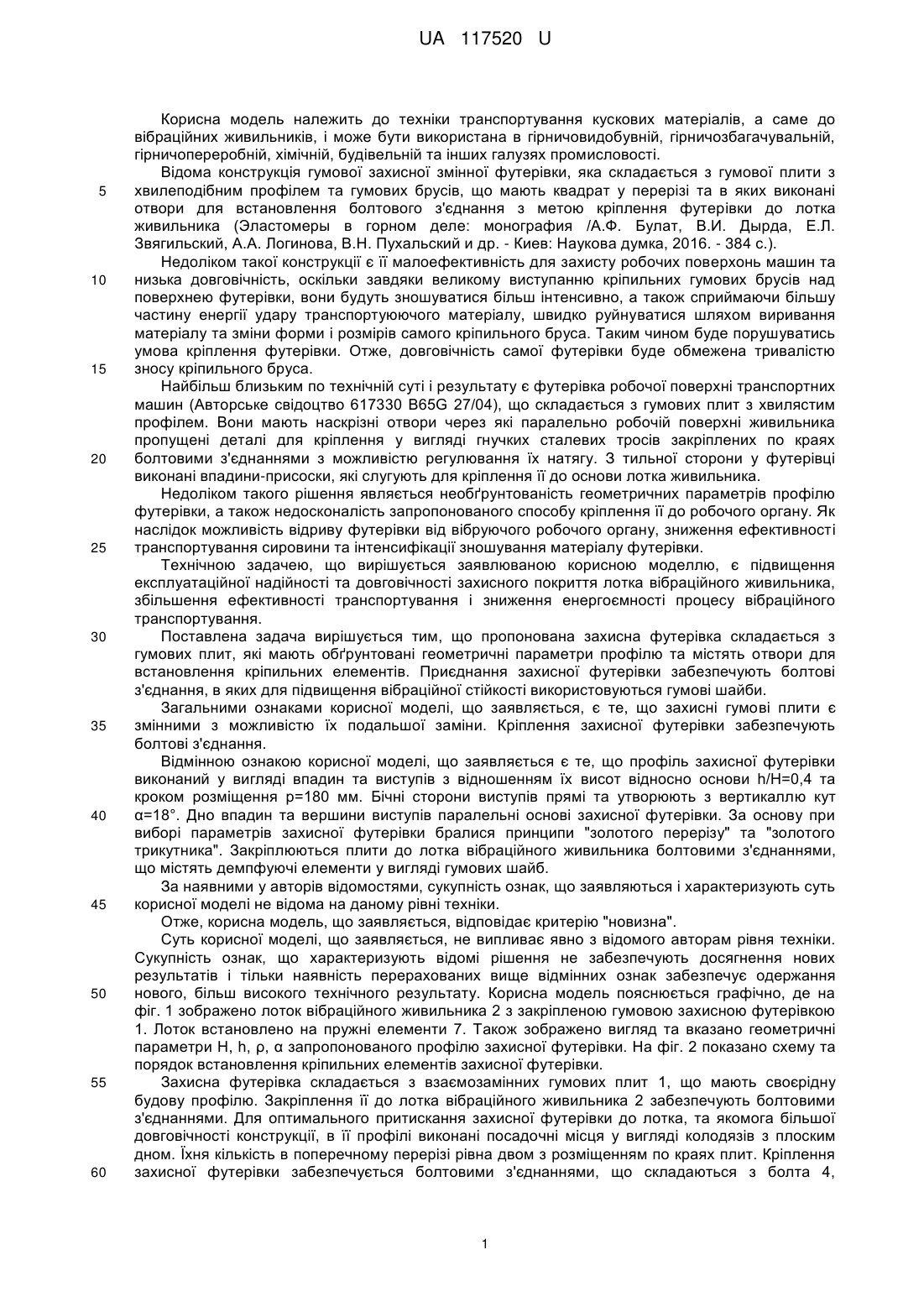

Реферат: Гумова захисна футерівка вібраційного живильника складається з гумових плит, які мають отвори для закріплення до днища лотка вібраційного живильника болтовим з'єднанням. Профіль захисної футерівки формується з впадин та виступів з відношенням їх висот відносно основи h/Η=0,4 та кроком розміщення p=180 мм, бічні сторони виступів прямі та утворюють з вертикаллю кут α=18°, дно впадин та вершини виступів паралельні основі захисної футерівки. UA 117520 U (12) UA 117520 U UA 117520 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки транспортування кускових матеріалів, а саме до вібраційних живильників, і може бути використана в гірничовидобувній, гірничозбагачувальній, гірничопереробній, хімічній, будівельній та інших галузях промисловості. Відома конструкція гумової захисної змінної футерівки, яка складається з гумової плити з хвилеподібним профілем та гумових брусів, що мають квадрат у перерізі та в яких виконані отвори для встановлення болтового з'єднання з метою кріплення футерівки до лотка живильника (Эластомеры в горном деле: монография /А.Ф. Булат, В.И. Дырда, Ε.Л. Звягильский, А.А. Логинова, Β.Η. Пухальский и др. - Киев: Наукова думка, 2016. - 384 с.). Недоліком такої конструкції є її малоефективність для захисту робочих поверхонь машин та низька довговічність, оскільки завдяки великому виступанню кріпильних гумових брусів над поверхнею футерівки, вони будуть зношуватися більш інтенсивно, а також сприймаючи більшу частину енергії удару транспортуюючого матеріалу, швидко руйнуватися шляхом виривання матеріалу та зміни форми і розмірів самого кріпильного бруса. Таким чином буде порушуватись умова кріплення футерівки. Отже, довговічність самої футерівки буде обмежена тривалістю зносу кріпильного бруса. Найбільш близьким по технічній суті і результату є футерівка робочої поверхні транспортних машин (Авторське свідоцтво 617330 B65G 27/04), що складається з гумових плит з хвилястим профілем. Вони мають наскрізні отвори через які паралельно робочій поверхні живильника пропущені деталі для кріплення у вигляді гнучких сталевих тросів закріплених по краях болтовими з'єднаннями з можливістю регулювання їх натягу. З тильної сторони у футерівці виконані впадини-присоски, які слугують для кріплення її до основи лотка живильника. Недоліком такого рішення являється необґрунтованість геометричних параметрів профілю футерівки, а також недосконалість запропонованого способу кріплення її до робочого органу. Як наслідок можливість відриву футерівки від вібруючого робочого органу, зниження ефективності транспортування сировини та інтенсифікації зношування матеріалу футерівки. Технічною задачею, що вирішується заявлюваною корисною моделлю, є підвищення експлуатаційної надійності та довговічності захисного покриття лотка вібраційного живильника, збільшення ефективності транспортування і зниження енергоємності процесу вібраційного транспортування. Поставлена задача вирішується тим, що пропонована захисна футерівка складається з гумових плит, які мають обґрунтовані геометричні параметри профілю та містять отвори для встановлення кріпильних елементів. Приєднання захисної футерівки забезпечують болтові з'єднання, в яких для підвищення вібраційної стійкості використовуються гумові шайби. Загальними ознаками корисної моделі, що заявляється, є те, що захисні гумові плити є змінними з можливістю їх подальшої заміни. Кріплення захисної футерівки забезпечують болтові з'єднання. Відмінною ознакою корисної моделі, що заявляється є те, що профіль захисної футерівки виконаний у вигляді впадин та виступів з відношенням їх висот відносно основи h/Η=0,4 та кроком розміщення p=180 мм. Бічні сторони виступів прямі та утворюють з вертикаллю кут α=18°. Дно впадин та вершини виступів паралельні основі захисної футерівки. За основу при виборі параметрів захисної футерівки бралися принципи "золотого перерізу" та "золотого трикутника". Закріплюються плити до лотка вібраційного живильника болтовими з'єднаннями, що містять демпфуючі елементи у вигляді гумових шайб. За наявними у авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 зображено лоток вібраційного живильника 2 з закріпленою гумовою захисною футерівкою 1. Лоток встановлено на пружні елементи 7. Також зображено вигляд та вказано геометричні параметри Н, h, ρ, α запропонованого профілю захисної футерівки. На фіг. 2 показано схему та порядок встановлення кріпильних елементів захисної футерівки. Захисна футерівка складається з взаємозамінних гумових плит 1, що мають своєрідну будову профілю. Закріплення її до лотка вібраційного живильника 2 забезпечують болтовими з'єднаннями. Для оптимального притискання захисної футерівки до лотка, та якомога більшої довговічності конструкції, в її профілі виконані посадочні місця у вигляді колодязів з плоским дном. Їхня кількість в поперечному перерізі рівна двом з розміщенням по краях плит. Кріплення захисної футерівки забезпечується болтовими з'єднаннями, що складаються з болта 4, 1 UA 117520 U 5 10 15 металевої шайби 5, гумової шайби 3 та гайки 6. Наявність пружної ланки у вигляді гумової шайби 3, дозволить зменшити деформацію дна колодязя для кріплення захисної футерівки при затягуванні гайки 6, а також знизить інтенсивність дії змінної сили на захисну футерівку в місцях її кріплення при вібрації лотка 2 вібраційного живильника. Таке рішення надасть змогу знизити ймовірність появи та розвитку утомних тріщин в матеріалі захисної футерівки в місцях її кріплення до лотка вібраційного живильника. При включенні віброприводу живильника, лоток 2 коливається на пружних опорах 7. Прикріплена захисна футерівка 1, здійснює синхронні з лотком 2 коливання. Запропонована конструкція дозволить підвищити експлуатаційну надійність та довговічність захисного покриття лотка вібраційного живильника, збільшить ефективність транспортування і сприятиме зниженню енергоємності процесу. Гумова захисна футерівка вібраційного живильника вдало пройшла випробування в лабораторії механіки еластомерних конструкцій Інституту геотехнічної механіки ім. М.С. Полякова HAH України та впроваджена у виробництвом шахтах Східного ГЗК м. Жовті Води. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді взаємозамінних гумових плит для захисту лотка вібраційного живильника. Отже, корисна модель відповідає критерію "промислова придатність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Гумова захисна футерівка вібраційного живильника, що складається з гумових плит, які мають отвори для закріплення до днища лотка вібраційного живильника болтовим з'єднанням, яка відрізняється тим, що профіль захисної футерівки формується з впадин та виступів з відношенням їх висот відносно основи h/Η=0,4 та кроком розміщення p=180 мм, бічні сторони виступів прямі та утворюють з вертикаллю кут α=18°, дно впадин та вершини виступів паралельні основі захисної футерівки. 2 UA 117520 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
