Пристрій для координатного висіву насіння

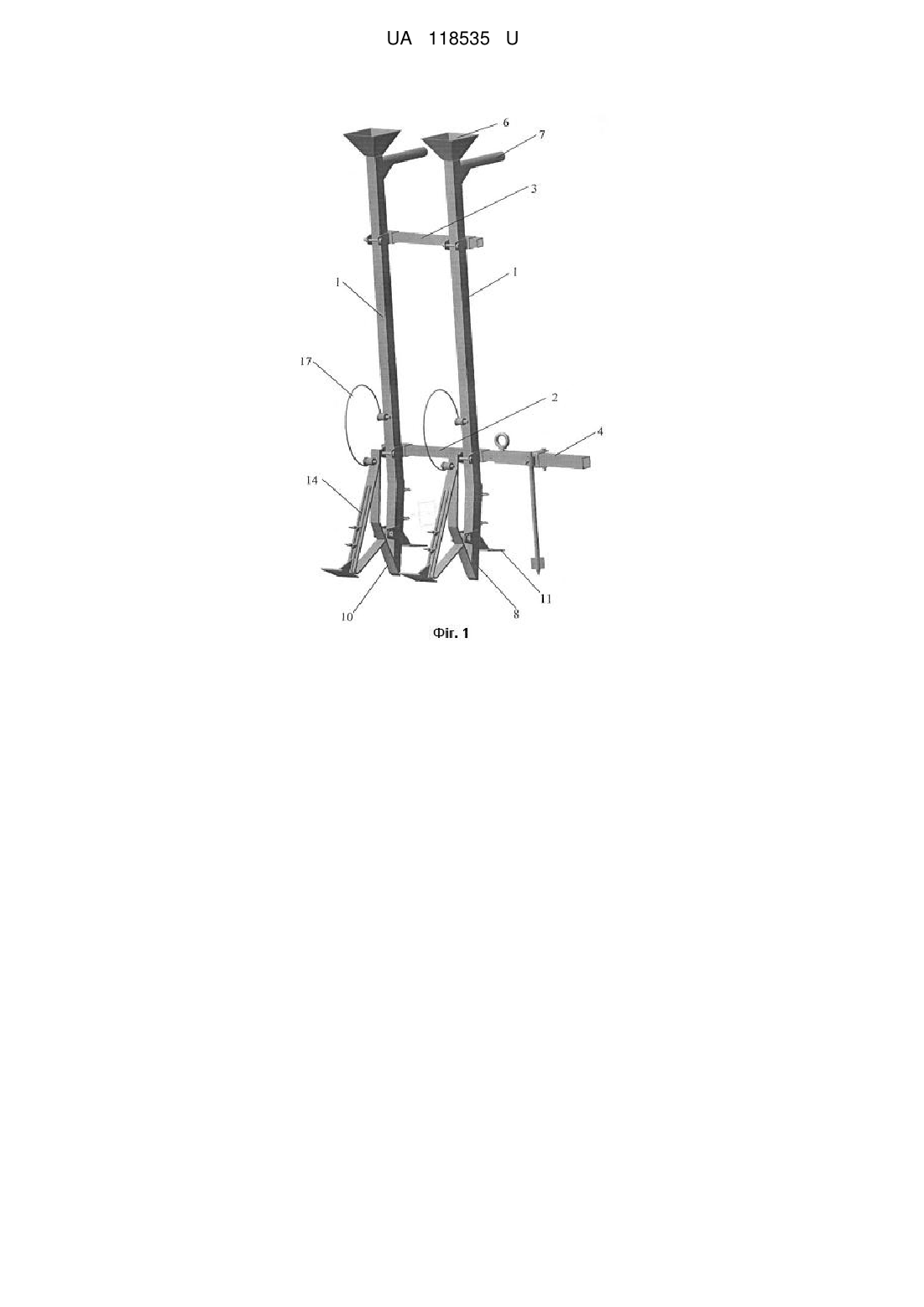

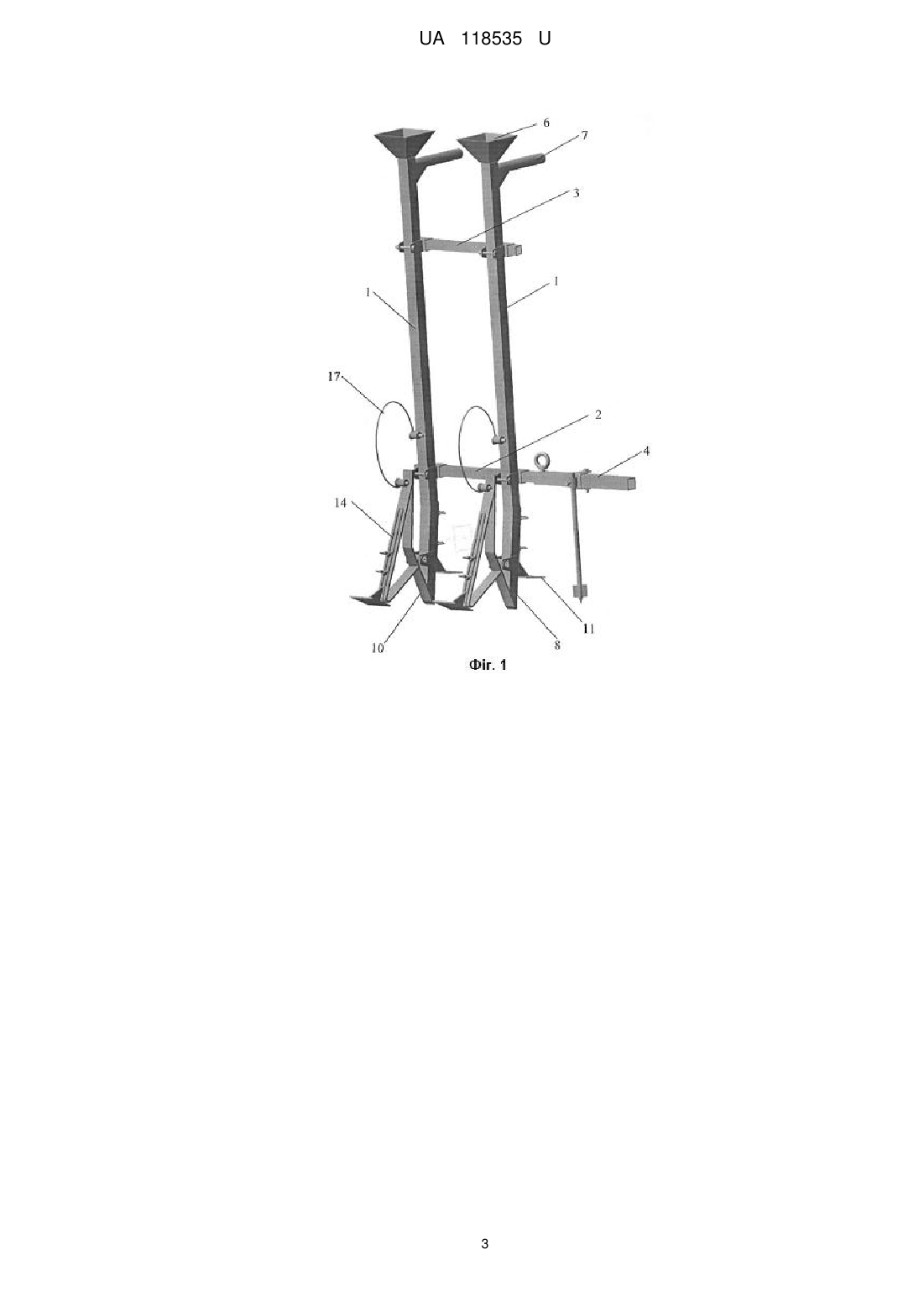

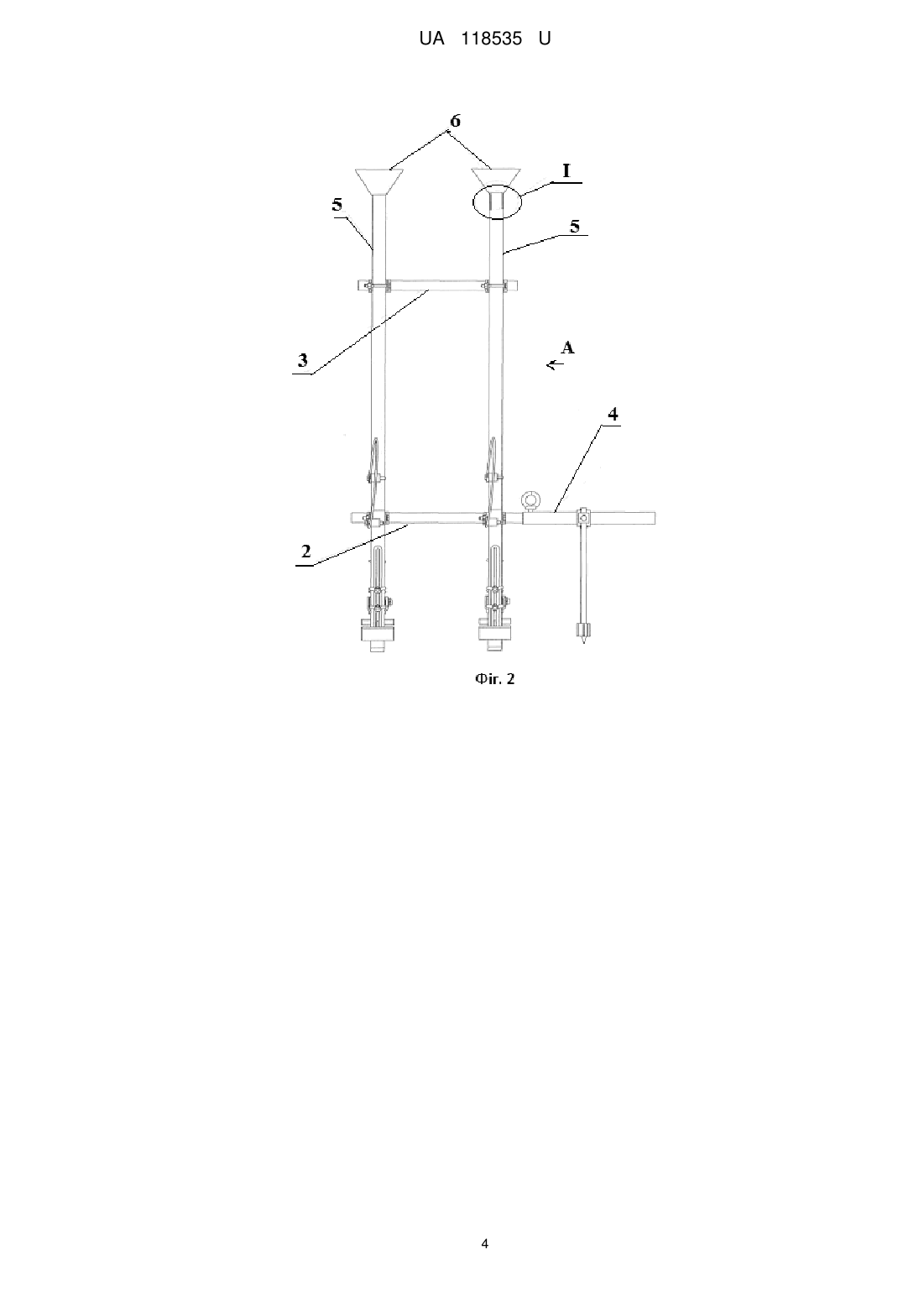

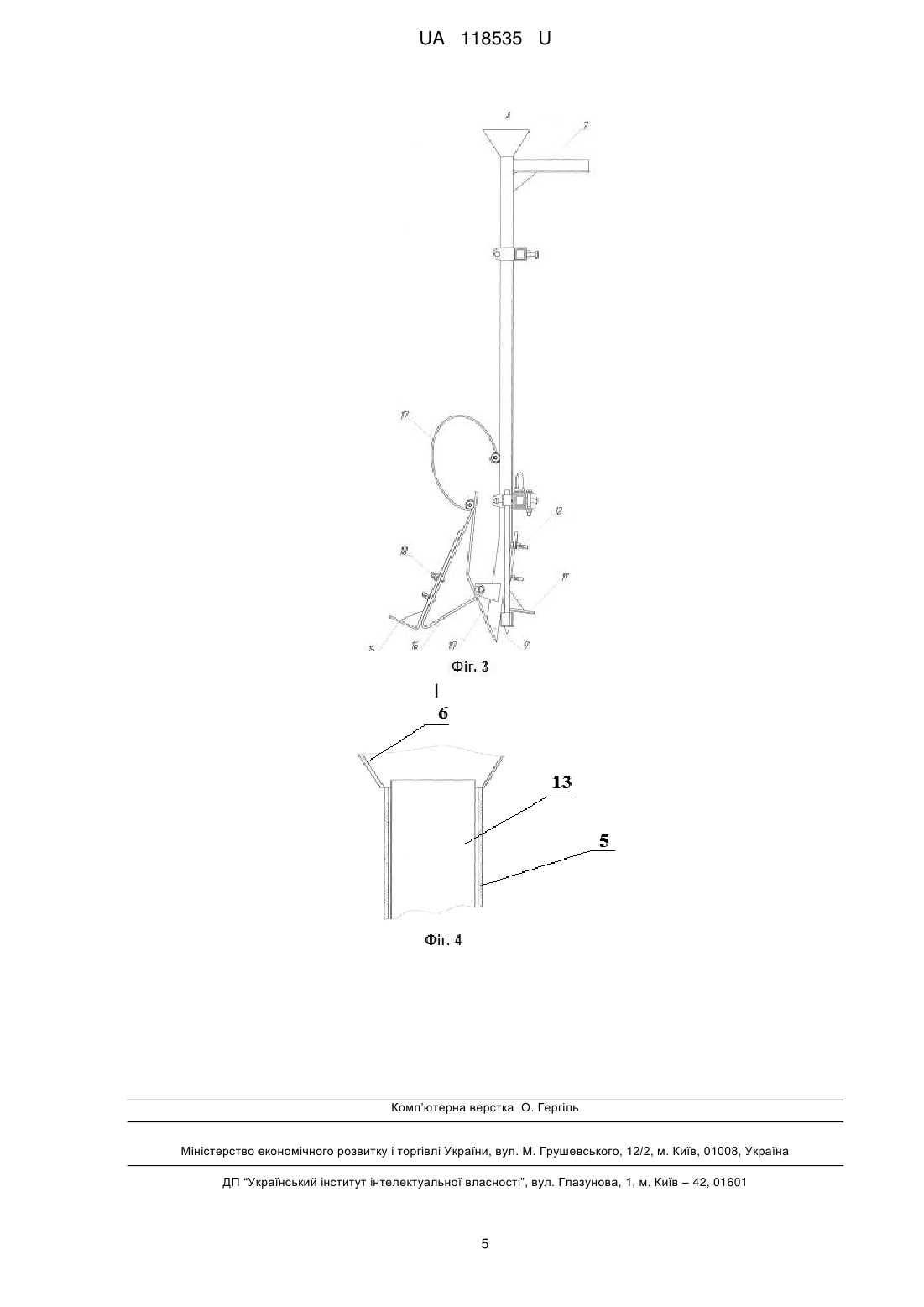

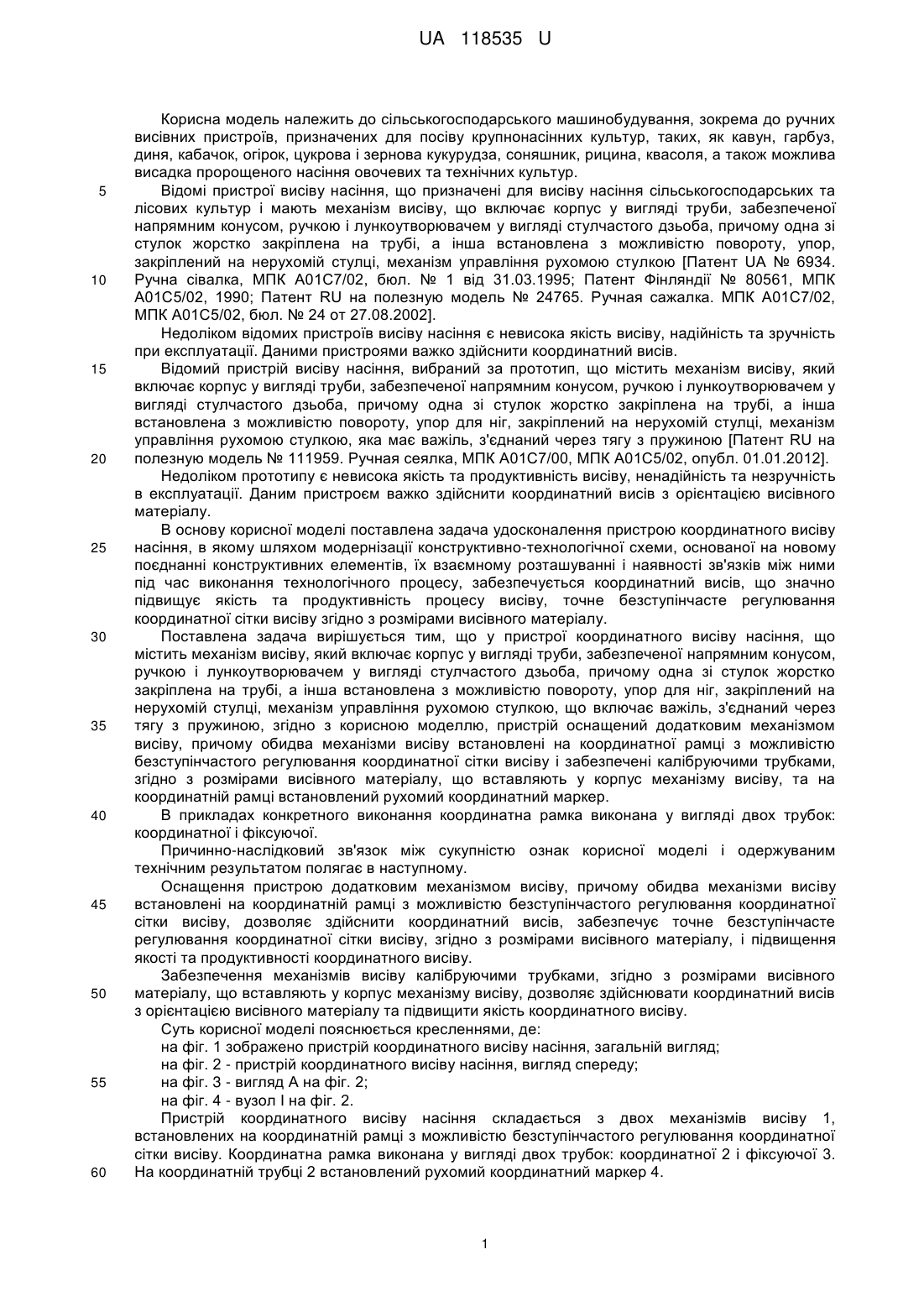

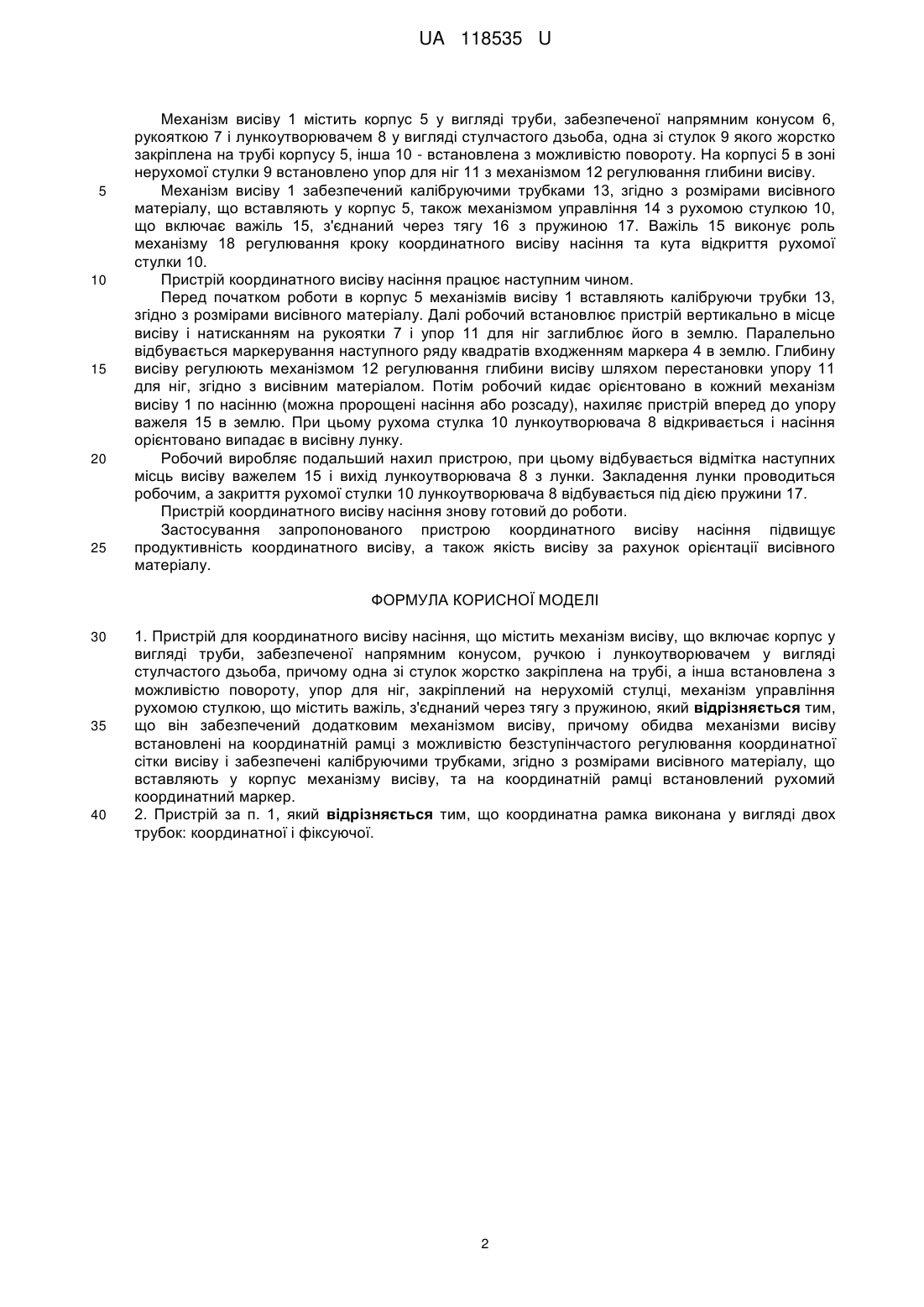

Реферат: UA 118535 U UA 118535 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ручних висівних пристроїв, призначених для посіву крупнонасінних культур, таких, як кавун, гарбуз, диня, кабачок, огірок, цукрова і зернова кукурудза, соняшник, рицина, квасоля, а також можлива висадка пророщеного насіння овочевих та технічних культур. Відомі пристрої висіву насіння, що призначені для висіву насіння сільськогосподарських та лісових культур і мають механізм висіву, що включає корпус у вигляді труби, забезпеченої напрямним конусом, ручкою і лункоутворювачем у вигляді стулчастого дзьоба, причому одна зі стулок жорстко закріплена на трубі, а інша встановлена з можливістю повороту, упор, закріплений на нерухомій стулці, механізм управління рухомою стулкою [Патент UA № 6934. Ручна сівалка, МПК А01С7/02, бюл. № 1 від 31.03.1995; Патент Фінляндії № 80561, МПК А01С5/02, 1990; Патент RU на полезную модель № 24765. Ручная сажалка. МПК А01С7/02, МПК А01С5/02, бюл. № 24 от 27.08.2002]. Недоліком відомих пристроїв висіву насіння є невисока якість висіву, надійність та зручність при експлуатації. Даними пристроями важко здійснити координатний висів. Відомий пристрій висіву насіння, вибраний за прототип, що містить механізм висіву, який включає корпус у вигляді труби, забезпеченої напрямним конусом, ручкою і лункоутворювачем у вигляді стулчастого дзьоба, причому одна зі стулок жорстко закріплена на трубі, а інша встановлена з можливістю повороту, упор для ніг, закріплений на нерухомій стулці, механізм управління рухомою стулкою, яка має важіль, з'єднаний через тягу з пружиною [Патент RU на полезную модель № 111959. Ручная сеялка, МПК А01С7/00, МПК А01С5/02, опубл. 01.01.2012]. Недоліком прототипу є невисока якість та продуктивність висіву, ненадійність та незручність в експлуатації. Даним пристроєм важко здійснити координатний висів з орієнтацією висівного матеріалу. В основу корисної моделі поставлена задача удосконалення пристрою координатного висіву насіння, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новому поєднанні конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними під час виконання технологічного процесу, забезпечується координатний висів, що значно підвищує якість та продуктивність процесу висіву, точне безступінчасте регулювання координатної сітки висіву згідно з розмірами висівного матеріалу. Поставлена задача вирішується тим, що у пристрої координатного висіву насіння, що містить механізм висіву, який включає корпус у вигляді труби, забезпеченої напрямним конусом, ручкою і лункоутворювачем у вигляді стулчастого дзьоба, причому одна зі стулок жорстко закріплена на трубі, а інша встановлена з можливістю повороту, упор для ніг, закріплений на нерухомій стулці, механізм управління рухомою стулкою, що включає важіль, з'єднаний через тягу з пружиною, згідно з корисною моделлю, пристрій оснащений додатковим механізмом висіву, причому обидва механізми висіву встановлені на координатної рамці з можливістю безступінчастого регулювання координатної сітки висіву і забезпечені калібруючими трубками, згідно з розмірами висівного матеріалу, що вставляють у корпус механізму висіву, та на координатній рамці встановлений рухомий координатний маркер. В прикладах конкретного виконання координатна рамка виконана у вигляді двох трубок: координатної і фіксуючої. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і одержуваним технічним результатом полягає в наступному. Оснащення пристрою додатковим механізмом висіву, причому обидва механізми висіву встановлені на координатній рамці з можливістю безступінчастого регулювання координатної сітки висіву, дозволяє здійснити координатний висів, забезпечує точне безступінчасте регулювання координатної сітки висіву, згідно з розмірами висівного матеріалу, і підвищення якості та продуктивності координатного висіву. Забезпечення механізмів висіву калібруючими трубками, згідно з розмірами висівного матеріалу, що вставляють у корпус механізму висіву, дозволяє здійснювати координатний висів з орієнтацією висівного матеріалу та підвищити якість координатного висіву. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 зображено пристрій координатного висіву насіння, загальній вигляд; на фіг. 2 - пристрій координатного висіву насіння, вигляд спереду; на фіг. 3 - вигляд А на фіг. 2; на фіг. 4 - вузол І на фіг. 2. Пристрій координатного висіву насіння складається з двох механізмів висіву 1, встановлених на координатній рамці з можливістю безступінчастого регулювання координатної сітки висіву. Координатна рамка виконана у вигляді двох трубок: координатної 2 і фіксуючої 3. На координатній трубці 2 встановлений рухомий координатний маркер 4. 1 UA 118535 U 5 10 15 20 25 Механізм висіву 1 містить корпус 5 у вигляді труби, забезпеченої напрямним конусом 6, рукояткою 7 і лункоутворювачем 8 у вигляді стулчастого дзьоба, одна зі стулок 9 якого жорстко закріплена на трубі корпусу 5, інша 10 - встановлена з можливістю повороту. На корпусі 5 в зоні нерухомої стулки 9 встановлено упор для ніг 11 з механізмом 12 регулювання глибини висіву. Механізм висіву 1 забезпечений калібруючими трубками 13, згідно з розмірами висівного матеріалу, що вставляють у корпус 5, також механізмом управління 14 з рухомою стулкою 10, що включає важіль 15, з'єднаний через тягу 16 з пружиною 17. Важіль 15 виконує роль механізму 18 регулювання кроку координатного висіву насіння та кута відкриття рухомої стулки 10. Пристрій координатного висіву насіння працює наступним чином. Перед початком роботи в корпус 5 механізмів висіву 1 вставляють калібруючи трубки 13, згідно з розмірами висівного матеріалу. Далі робочий встановлює пристрій вертикально в місце висіву і натисканням на рукоятки 7 і упор 11 для ніг заглиблює його в землю. Паралельно відбувається маркерування наступного ряду квадратів входженням маркера 4 в землю. Глибину висіву регулюють механізмом 12 регулювання глибини висіву шляхом перестановки упору 11 для ніг, згідно з висівним матеріалом. Потім робочий кидає орієнтовано в кожний механізм висіву 1 по насінню (можна пророщені насіння або розсаду), нахиляє пристрій вперед до упору важеля 15 в землю. При цьому рухома стулка 10 лункоутворювача 8 відкривається і насіння орієнтовано випадає в висівну лунку. Робочий виробляє подальший нахил пристрою, при цьому відбувається відмітка наступних місць висіву важелем 15 і вихід лункоутворювача 8 з лунки. Закладення лунки проводиться робочим, а закриття рухомої стулки 10 лункоутворювача 8 відбувається під дією пружини 17. Пристрій координатного висіву насіння знову готовий до роботи. Застосування запропонованого пристрою координатного висіву насіння підвищує продуктивність координатного висіву, а також якість висіву за рахунок орієнтації висівного матеріалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Пристрій для координатного висіву насіння, що містить механізм висіву, що включає корпус у вигляді труби, забезпеченої напрямним конусом, ручкою і лункоутворювачем у вигляді стулчастого дзьоба, причому одна зі стулок жорстко закріплена на трубі, а інша встановлена з можливістю повороту, упор для ніг, закріплений на нерухомій стулці, механізм управління рухомою стулкою, що містить важіль, з'єднаний через тягу з пружиною, який відрізняється тим, що він забезпечений додатковим механізмом висіву, причому обидва механізми висіву встановлені на координатній рамці з можливістю безступінчастого регулювання координатної сітки висіву і забезпечені калібруючими трубками, згідно з розмірами висівного матеріалу, що вставляють у корпус механізму висіву, та на координатній рамці встановлений рухомий координатний маркер. 2. Пристрій за п. 1, який відрізняється тим, що координатна рамка виконана у вигляді двох трубок: координатної і фіксуючої. 2 UA 118535 U 3 UA 118535 U 4 UA 118535 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
