Пристрій для вимірювання рентгенограм та ангіограм голови, черепа, головного мозку

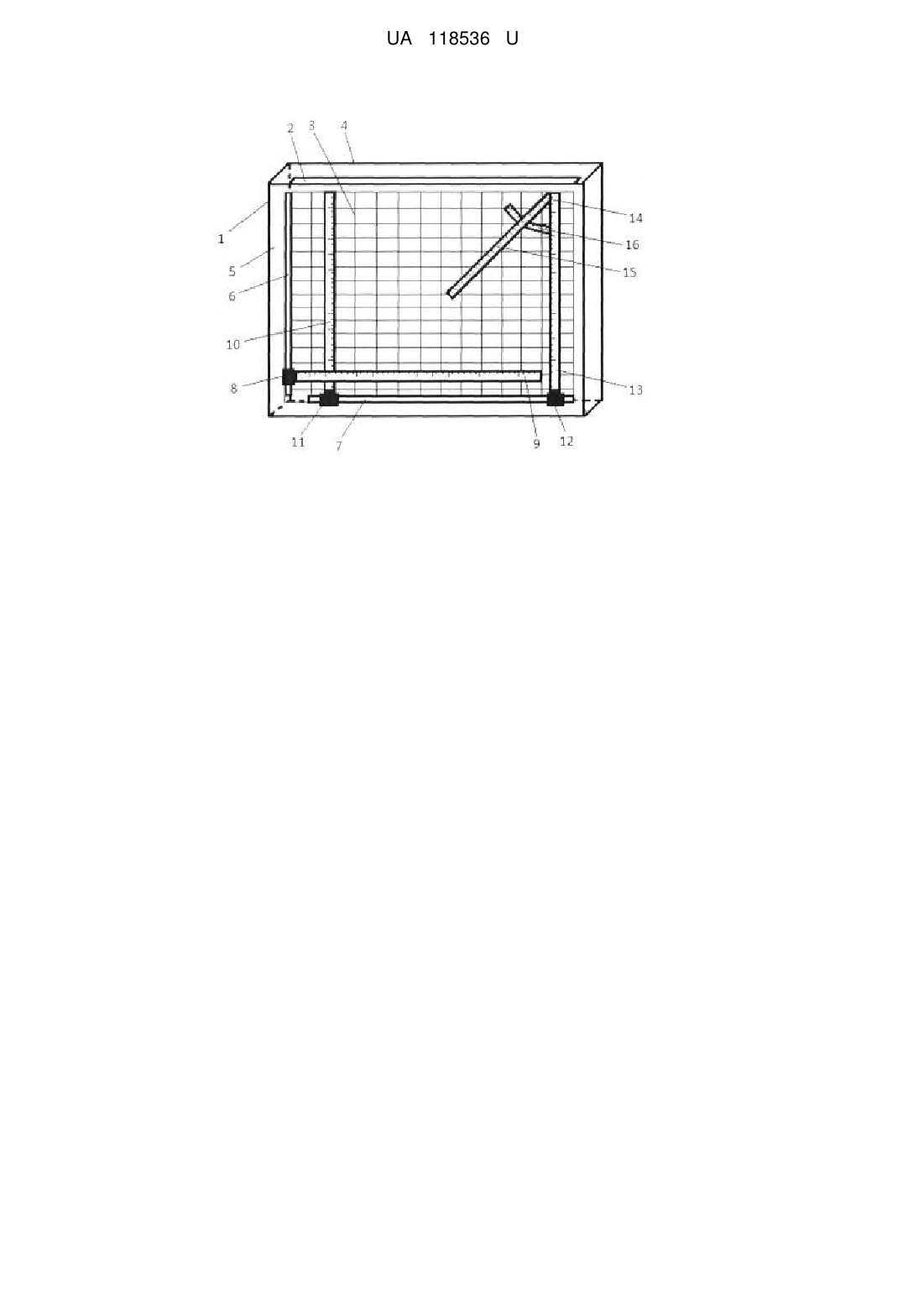

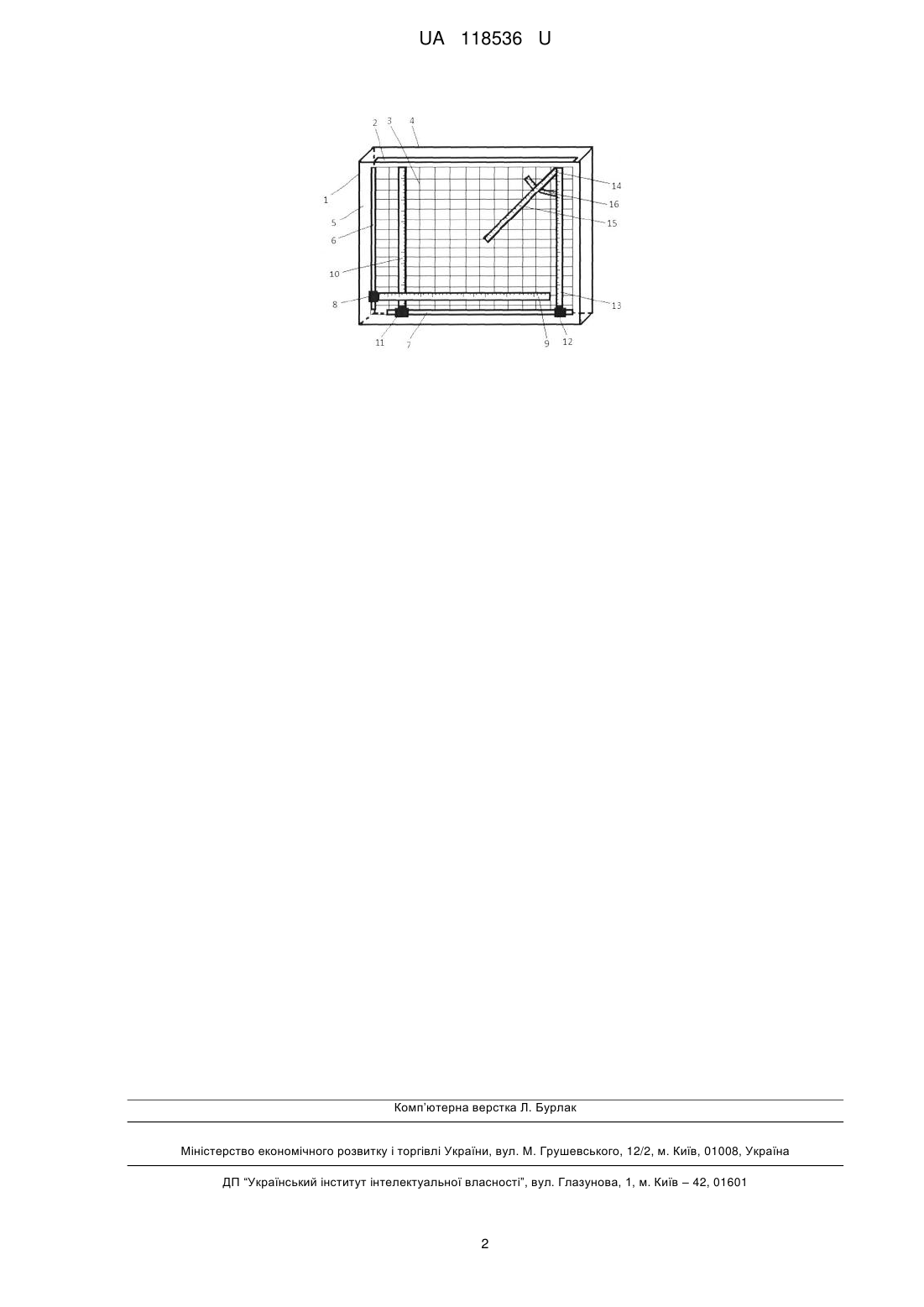

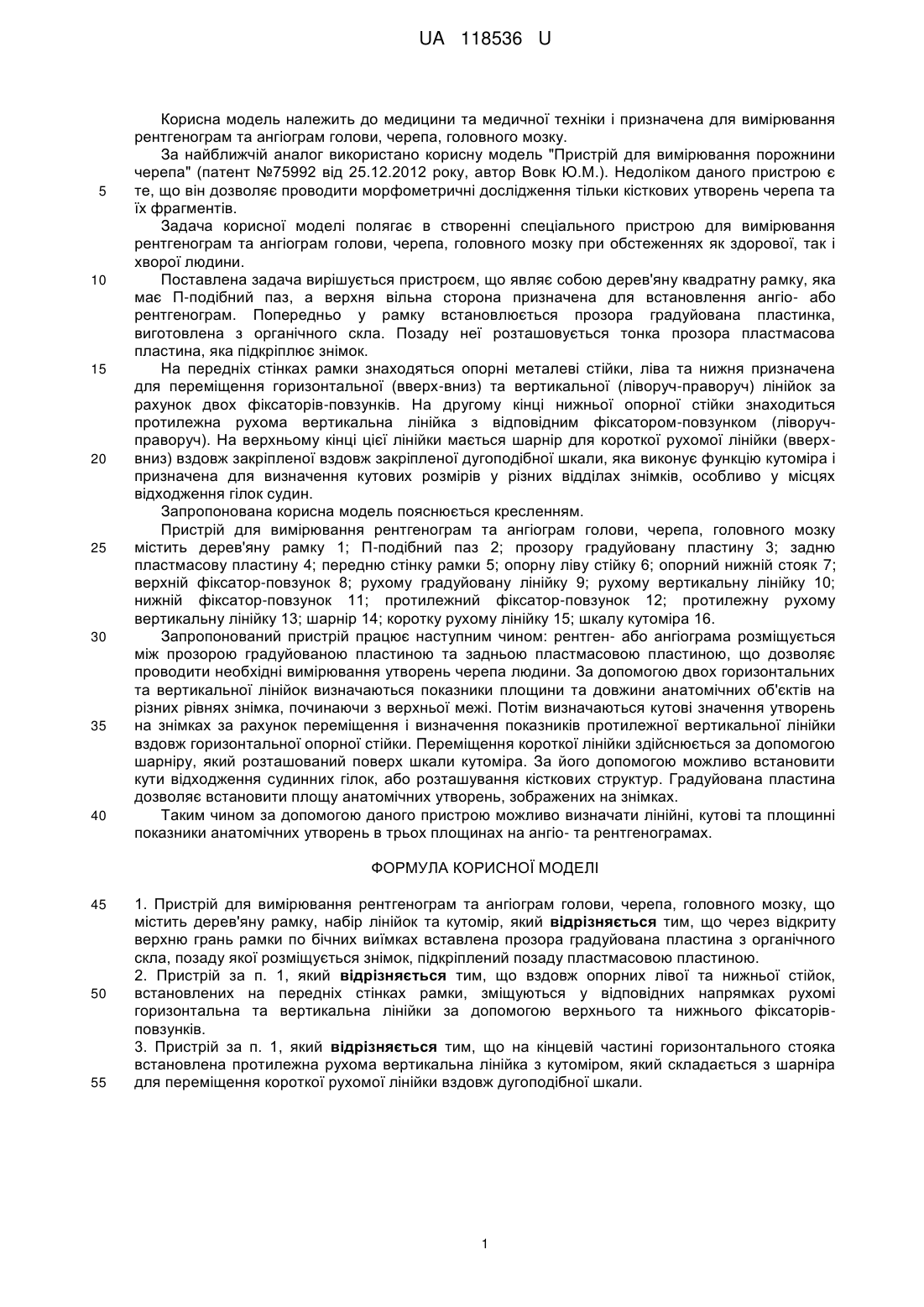

Реферат: Пристрій для вимірювання рентгенограм та ангіограм голови, черепа, головного мозку містить дерев'яну рамку, набір лінійок та кутомір. Через відкриту верхню грань рамки по бічних виїмках вставлена прозора градуйована пластина з органічного скла, позаду якої розміщується знімок, підкріплений позаду пластмасовою пластиною. Вздовж опорних лівої та нижньої стійок, встановлених на передніх стінках рамки, зміщуються у відповідних напрямках рухомі горизонтальна та вертикальна лінійки за допомогою верхнього та нижнього фіксаторівповзунків. На кінцевій частині горизонтального стояка встановлена протилежна рухома вертикальна лінійка з кутоміром, який складається з шарніра для переміщення короткої рухомої лінійки вздовж дугоподібної шкали. UA 118536 U (12) UA 118536 U UA 118536 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини та медичної техніки і призначена для вимірювання рентгенограм та ангіограм голови, черепа, головного мозку. За найближчій аналог використано корисну модель "Пристрій для вимірювання порожнини черепа" (патент №75992 від 25.12.2012 року, автор Вовк Ю.М.). Недоліком даного пристрою є те, що він дозволяє проводити морфометричні дослідження тільки кісткових утворень черепа та їх фрагментів. Задача корисної моделі полягає в створенні спеціального пристрою для вимірювання рентгенограм та ангіограм голови, черепа, головного мозку при обстеженнях як здорової, так і хворої людини. Поставлена задача вирішується пристроєм, що являє собою дерев'яну квадратну рамку, яка має П-подібний паз, а верхня вільна сторона призначена для встановлення ангіо- або рентгенограм. Попередньо у рамку встановлюється прозора градуйована пластинка, виготовлена з органічного скла. Позаду неї розташовується тонка прозора пластмасова пластина, яка підкріплює знімок. На передніх стінках рамки знаходяться опорні металеві стійки, ліва та нижня призначена для переміщення горизонтальної (вверх-вниз) та вертикальної (ліворуч-праворуч) лінійок за рахунок двох фіксаторів-повзунків. На другому кінці нижньої опорної стійки знаходиться протилежна рухома вертикальна лінійка з відповідним фіксатором-повзунком (ліворучправоруч). На верхньому кінці цієї лінійки мається шарнір для короткої рухомої лінійки (вверхвниз) вздовж закріпленої вздовж закріпленої дугоподібної шкали, яка виконує функцію кутоміра і призначена для визначення кутових розмірів у різних відділах знімків, особливо у місцях відходження гілок судин. Запропонована корисна модель пояснюється кресленням. Пристрій для вимірювання рентгенограм та ангіограм голови, черепа, головного мозку містить дерев'яну рамку 1; П-подібний паз 2; прозору градуйовану пластину 3; задню пластмасову пластину 4; передню стінку рамки 5; опорну ліву стійку 6; опорний нижній стояк 7; верхній фіксатор-повзунок 8; рухому градуйовану лінійку 9; рухому вертикальну лінійку 10; нижній фіксатор-повзунок 11; протилежний фіксатор-повзунок 12; протилежну рухому вертикальну лінійку 13; шарнір 14; коротку рухому лінійку 15; шкалу кутоміра 16. Запропонований пристрій працює наступним чином: рентген- або ангіограма розміщується між прозорою градуйованою пластиною та задньою пластмасовою пластиною, що дозволяє проводити необхідні вимірювання утворень черепа людини. За допомогою двох горизонтальних та вертикальної лінійок визначаються показники площини та довжини анатомічних об'єктів на різних рівнях знімка, починаючи з верхньої межі. Потім визначаються кутові значення утворень на знімках за рахунок переміщення і визначення показників протилежної вертикальної лінійки вздовж горизонтальної опорної стійки. Переміщення короткої лінійки здійснюється за допомогою шарніру, який розташований поверх шкали кутоміра. За його допомогою можливо встановити кути відходження судинних гілок, або розташування кісткових структур. Градуйована пластина дозволяє встановити площу анатомічних утворень, зображених на знімках. Таким чином за допомогою даного пристрою можливо визначати лінійні, кутові та площинні показники анатомічних утворень в трьох площинах на ангіо- та рентгенограмах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Пристрій для вимірювання рентгенограм та ангіограм голови, черепа, головного мозку, що містить дерев'яну рамку, набір лінійок та кутомір, який відрізняється тим, що через відкриту верхню грань рамки по бічних виїмках вставлена прозора градуйована пластина з органічного скла, позаду якої розміщується знімок, підкріплений позаду пластмасовою пластиною. 2. Пристрій за п. 1, який відрізняється тим, що вздовж опорних лівої та нижньої стійок, встановлених на передніх стінках рамки, зміщуються у відповідних напрямках рухомі горизонтальна та вертикальна лінійки за допомогою верхнього та нижнього фіксаторівповзунків. 3. Пристрій за п. 1, який відрізняється тим, що на кінцевій частині горизонтального стояка встановлена протилежна рухома вертикальна лінійка з кутоміром, який складається з шарніра для переміщення короткої рухомої лінійки вздовж дугоподібної шкали. 1 UA 118536 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
