Пристрій для ідентифікації особи

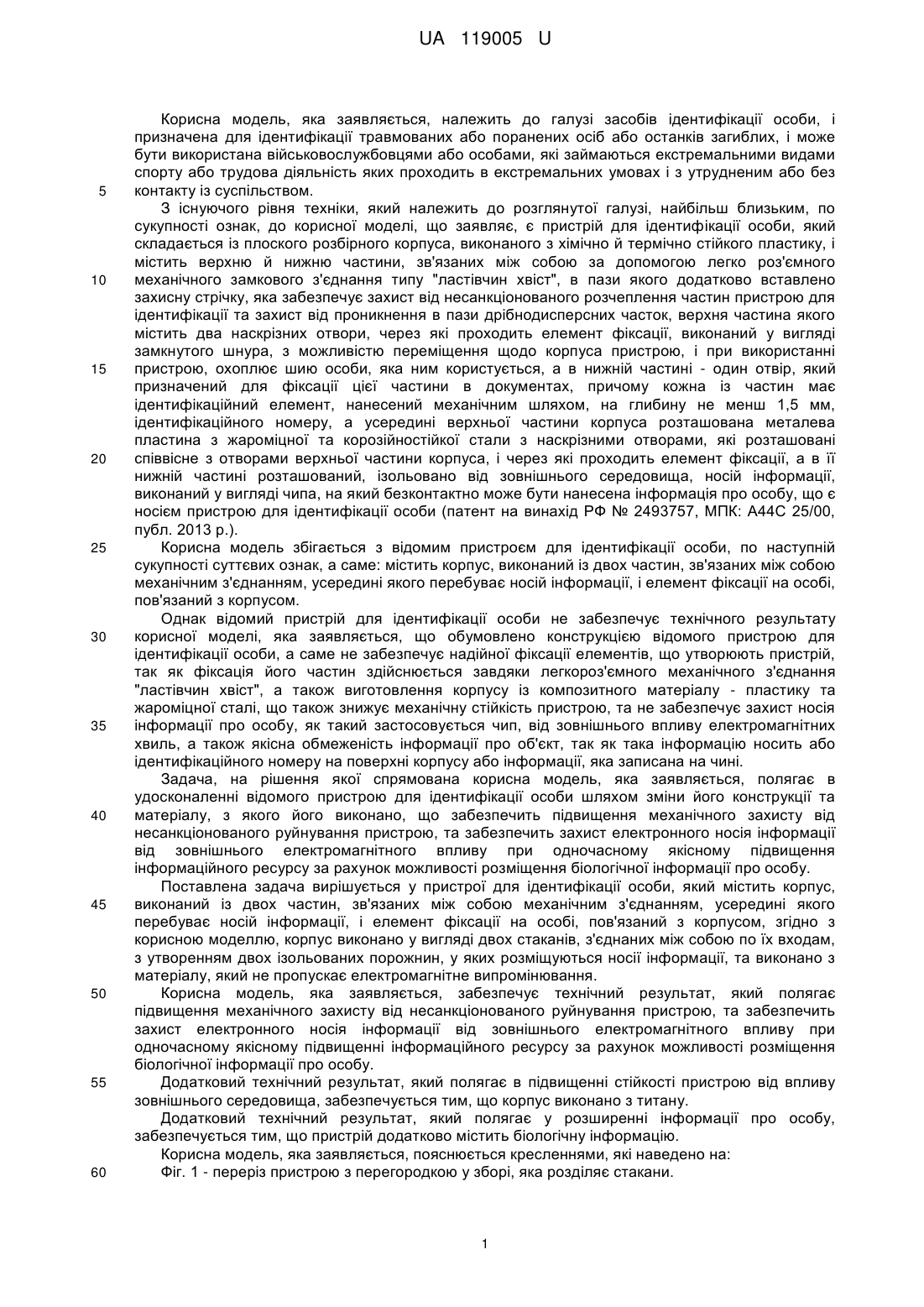

Реферат: Пристрій для ідентифікації особи містить корпус, виконаний із двох частин, зв'язаних між собою механічним з'єднанням, усередині якого перебуває носій інформації, і елемент фіксації на особі, пов'язаний з корпусом. Згідно з предметом корисної моделі, корпус виконано у вигляді двох стаканів, з'єднаних між собою по їх входам, з утворенням двох ізольованих порожнин, у яких розміщуються носії інформації, та виконано з матеріалу, який не пропускає електромагнітне випромінювання. UA 119005 U (12) UA 119005 U UA 119005 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до галузі засобів ідентифікації особи, і призначена для ідентифікації травмованих або поранених осіб або останків загиблих, і може бути використана військовослужбовцями або особами, які займаються екстремальними видами спорту або трудова діяльність яких проходить в екстремальних умовах і з утрудненим або без контакту із суспільством. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким, по сукупності ознак, до корисної моделі, що заявляє, є пристрій для ідентифікації особи, який складається із плоского розбірного корпуса, виконаного з хімічно й термічно стійкого пластику, і містить верхню й нижню частини, зв'язаних між собою за допомогою легко роз'ємного механічного замкового з'єднання типу "ластівчин хвіст", в пази якого додатково вставлено захисну стрічку, яка забезпечує захист від несанкціонованого розчеплення частин пристрою для ідентифікації та захист від проникнення в пази дрібнодисперсних часток, верхня частина якого містить два наскрізних отвори, через які проходить елемент фіксації, виконаний у вигляді замкнутого шнура, з можливістю переміщення щодо корпуса пристрою, і при використанні пристрою, охоплює шию особи, яка ним користується, а в нижній частині - один отвір, який призначений для фіксації цієї частини в документах, причому кожна із частин має ідентифікаційний елемент, нанесений механічним шляхом, на глибину не менш 1,5 мм, ідентифікаційного номеру, а усередині верхньої частини корпуса розташована металева пластина з жароміцної та корозійностійкої стали з наскрізними отворами, які розташовані співвісне з отворами верхньої частини корпуса, і через які проходить елемент фіксації, а в її нижній частині розташований, ізольовано від зовнішнього середовища, носій інформації, виконаний у вигляді чипа, на який безконтактно може бути нанесена інформація про особу, що є носієм пристрою для ідентифікації особи (патент на винахід РФ № 2493757, МПК: А44С 25/00, публ. 2013 р.). Корисна модель збігається з відомим пристроєм для ідентифікації особи, по наступній сукупності суттєвих ознак, а саме: містить корпус, виконаний із двох частин, зв'язаних між собою механічним з'єднанням, усередині якого перебуває носій інформації, і елемент фіксації на особі, пов'язаний з корпусом. Однак відомий пристрій для ідентифікації особи не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено конструкцією відомого пристрою для ідентифікації особи, а саме не забезпечує надійної фіксації елементів, що утворюють пристрій, так як фіксація його частин здійснюється завдяки легкороз'ємного механічного з'єднання "ластівчин хвіст", а також виготовлення корпусу із композитного матеріалу - пластику та жароміцної сталі, що також знижує механічну стійкість пристрою, та не забезпечує захист носія інформації про особу, як такий застосовується чип, від зовнішнього впливу електромагнітних хвиль, а також якісна обмеженість інформації про об'єкт, так як така інформацію носить або ідентифікаційного номеру на поверхні корпусу або інформації, яка записана на чині. Задача, на рішення якої спрямована корисна модель, яка заявляється, полягає в удосконаленні відомого пристрою для ідентифікації особи шляхом зміни його конструкції та матеріалу, з якого його виконано, що забезпечить підвищення механічного захисту від несанкціонованого руйнування пристрою, та забезпечить захист електронного носія інформації від зовнішнього електромагнітного впливу при одночасному якісному підвищення інформаційного ресурсу за рахунок можливості розміщення біологічної інформації про особу. Поставлена задача вирішується у пристрої для ідентифікації особи, який містить корпус, виконаний із двох частин, зв'язаних між собою механічним з'єднанням, усередині якого перебуває носій інформації, і елемент фіксації на особі, пов'язаний з корпусом, згідно з корисною моделлю, корпус виконано у вигляді двох стаканів,з'єднаних між собою по їх входам, з утворенням двох ізольованих порожнин, у яких розміщуються носії інформації, та виконано з матеріалу, який не пропускає електромагнітне випромінювання. Корисна модель, яка заявляється, забезпечує технічний результат, який полягає підвищення механічного захисту від несанкціонованого руйнування пристрою, та забезпечить захист електронного носія інформації від зовнішнього електромагнітного впливу при одночасному якісному підвищенні інформаційного ресурсу за рахунок можливості розміщення біологічної інформації про особу. Додатковий технічний результат, який полягає в підвищенні стійкості пристрою від впливу зовнішнього середовища, забезпечується тим, що корпус виконано з титану. Додатковий технічний результат, який полягає у розширенні інформації про особу, забезпечується тим, що пристрій додатково містить біологічну інформацію. Корисна модель, яка заявляється, пояснюється кресленнями, які наведено на: Фіг. 1 - переріз пристрою з перегородкою у зборі, яка розділяє стакани. 1 UA 119005 U 5 10 15 20 25 30 35 40 45 50 Фіг. 2 - загальний вигляд пристрою у ізометрії; Фіг. 3 - переріз пристрою, стакани якого з'єднуються за допомогою муфти; Фіг. 4 - з'єднувальна муфта; Фіг. 5 - переріз пристрою по фіг. 3 у зборі. Фіг. 6 - вигляд підстави стакана без петлі. Запропонований пристрій для ідентифікації особи містить корпус 1, який утворено з двох стаканів 2, які з'єднані між собою з боку входів 3 за допомогою різьбового з'єднання 4, яке може бути виконано на внутрішній поверхні одного стакана 2 та на зовнішній поверхні другого стакана 2, або на внутрішніх поверхнях обох стаканів 2, і в цьому разі вони з'єднуються за допомогою муфти 5, яка містить двостороннє зовнішнє різьблення, причому муфта 5 виконано глухою, що одночасно забезпечує ізольованість порожнин 6 стаканів 2. В разі, коли з'єднання стаканів 2 здійснюється без допомоги муфти 5, то в цьому випадку, ізольованість порожнин 6 стаканів 2 здійснюється за допомогою прокладки 7, яка містить симетрично розташовані виступи 8, а поверхня зовнішнього різьблення стакана 2 містить пази 9, які служать направляючими для прокладки 7, виступи 8 якої переміщуються по пазам 9, і при з'єднанні стаканів 2 утворює перегородку між ними. Порожнини 6 стаканів 2 служать для розміщення носіїв інформації, як такі використовується чип 10, який розташовано в одній з порожнин 6, та біологічна інформація 11, як така може бути використано будь-який біологічний матеріал особи, для якої призначено пристрій, наприклад нігті, крапля крові, волосся та інший біологічний матеріал, який може тривало зберігатись, і який служить для ідентифікації особи в разі руйнування інформації, яка записана на чипі 10 або на поверхні корпусу 3 боку зовнішніх поверхонь глухих закінчень стаканів 2 розташовано петлі 12, які призначено для фіксації до тіла особи, для якої призначено пристрій, та може бути виконано у вигляді будь-якого фіксуючого елемента, в залежності від місця фіксації, наприклад за допомогою мотузки, фіксується на шиї. Петля 12, що не пов'язана з фіксуючими елементами, може бути використана як упор при з'єднанні стаканів 2 по різьбовому з'єднанню 4. Замість петлі 12, зовнішня поверхня підстави одного зі стаканів 2 може містити виїмку 13, форма й розміри якої відповідають інбусовому ключу, або мати шліц під викрутку, які використовуються при з'єднанні стаканів 2 по нарізному сполученню 4. Зовнішня поверхня корпусу 1 може містити інформацію про особу, для якої призначено пристрій, яка здійснюється будь-яким шляхом, призначеним для зазначених цілей, наприклад, поліграфічним шляхом. Корпус 1 виготовляється з матеріалу, який захищає інформаційні носії, які розташовано в порожнинах 6, від впливу зовнішнього середовища, в тому числі і від електромагнітних імпульсів, та може бути виконано, краще, з титану. Запропонований пристрій для ідентифікації особи використовують у наступний спосіб. На поверхні корпуса 1 здійснюють нанесення інформації, яка пов'язана з особою, для якої призначено пристрій, наприклад його реквізити або кодовий номер. Після цього в порожнину 6 одного з стаканів 2 вставляється чип 10, який містить розширену інформацію про особу, а в другу порожнину 5 іншого стакана 2 розмішують біологічний матеріал, наприклад волосся або нігті особи. Після цього з'єднують обидва стакани 2 в залежності від конструкції з'єднання: якщо для з'єднання застосовується муфта 5, то вона спочатку з'єднується з різьбовим з'єднанням 4, яке розташовано на внутрішній поверхні входу 3 стакана 1, і після фіксації на ньому, аналогічним шляхом фіксується із другим стаканом 2. В разі утворення корпусу 1 з стаканів 2 без допомоги муфти 5, то спочатку в пази 9 різьблення 4, яке знаходиться на зовнішній поверхні стакана 2 з боку входу 3, вставляють виступи 8 прокладки 7, переміщують її до перекриття входу 3 стакана 1, після чого з'єднують обидва стакани 2 за допомогою різьбового з'єднання 4, та закріпляють на тілі особи, вибираючи з'єднувальний елемент відповідно до частини тіла, на якому його розташовують. В разі необхідності, інформацію, яка розташована на поверхні корпусу 1, а також у порожнинах 5 стакана 2, використовують для ідентифікації особи, разом з якою знайдено запропонований пристрій для ідентифікації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій для ідентифікації особи, який містить корпус, виконаний із двох частин, зв'язаних між собою механічним з'єднанням, усередині якого перебуває носій інформації, і елемент фіксації на особі, пов'язаний з корпусом, який відрізняється тим, що корпус виконано у вигляді двох стаканів, з'єднаних між собою по їх входам, з утворенням двох ізольованих порожнин, у яких розміщуються носії інформації, та виконано з матеріалу, який не пропускає електромагнітне випромінювання. 2 UA 119005 U 2. Пристрій за п. 1, який відрізняється тим, що корпус виконано з титану. 3. Пристрій за п. 1, який відрізняється тим, що додатково містить біологічну інформацію. 3 UA 119005 U 4 UA 119005 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
