Пристрій з щілинним ущільненням для гідроциліндрів

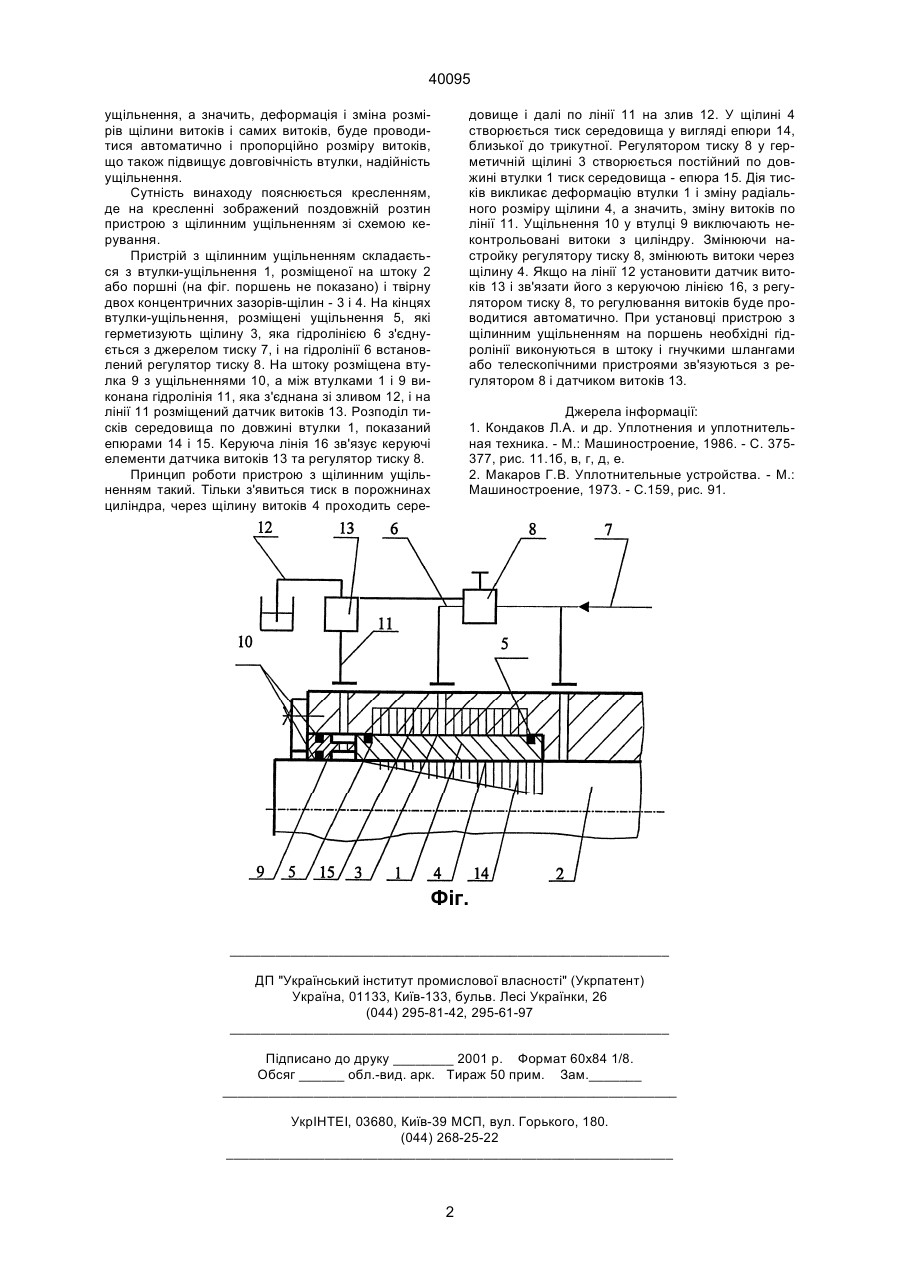

Пристрій з щілинним ущільненням для гідроциліндрів, у вигляді втулки-ущільнення, встановленої на штоці, або поршні гідроциліндра, яка має нерухомі ущільнення на кінцях втулки, що утво 40095 ущільнення, а значить, деформація і зміна розмірів щілини витоків і самих витоків, буде проводитися автоматично і пропорційно розміру витоків, що також підвищує довговічність втулки, надійність ущільнення. Сутність винаходу пояснюється кресленням, де на кресленні зображений поздовжній розтин пристрою з щілинним ущільненням зі схемою керування. Пристрій з щілинним ущільненням складається з втулки-ущільнення 1, розміщеної на штоку 2 або поршні (на фіг. поршень не показано) і твірну двох концентричних зазорів-щілин - 3 і 4. На кінцях втулки-ущільнення, розміщені ущільнення 5, які герметизують щілину 3, яка гідролінією 6 з'єднується з джерелом тиску 7, і на гідролінії 6 встановлений регулятор тиску 8. На штоку розміщена втулка 9 з ущільненнями 10, а між втулками 1 і 9 виконана гідролінія 11, яка з'єднана зі зливом 12, і на лінії 11 розміщений датчик витоків 13. Розподіл тисків середовища по довжині втулки 1, показаний епюрами 14 і 15. Керуюча лінія 16 зв'язує керуючі елементи датчика витоків 13 та регулятор тиску 8. Принцип роботи пристрою з щілинним ущільненням такий. Тільки з'явиться тиск в порожнинах циліндра, через щілину витоків 4 проходить сере довище і далі по лінії 11 на злив 12. У щілині 4 створюється тиск середовища у вигляді епюри 14, близької до трикутної. Регулятором тиску 8 у герметичній щілині 3 створюється постійний по довжині втулки 1 тиск середовища - епюра 15. Дія тисків викликає деформацію втулки 1 і зміну радіального розміру щілини 4, а значить, зміну витоків по лінії 11. Ущільнення 10 у втулці 9 виключають неконтрольовані витоки з циліндру. Змінюючи настройку регулятору тиску 8, змінюють витоки через щілину 4. Якщо на лінії 12 установити датчик витоків 13 і зв'язати його з керуючою лінією 16, з регулятором тиску 8, то регулювання витоків буде проводитися автоматично. При установці пристрою з щілинним ущільненням на поршень необхідні гідролінії виконуються в штоку і гнучкими шлангами або телескопічними пристроями зв'язуються з регулятором 8 і датчиком витоків 13. Джерела інформації: 1. Кондаков Л.А. и др. Уплотнения и уплотнительная техника. - М.: Машиностроение, 1986. - С. 375377, рис. 11.1б, в, г, д, е. 2. Макаров Г.В. Уплотнительные устройства. - М.: Машиностроение, 1973. - С.159, рис. 91. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
