Спосіб та пристрій для ідентифікації особи шляхом безконтактного розпізнавання ліній руки і пальців

Номер патенту: 67772

Опубліковано: 15.07.2004

Автори: Айнігхаммер Йєнс, Хауке Рудольф, Айнігхаммер Ханс Й.

Завантажити PDF файл.

Формула / Реферат

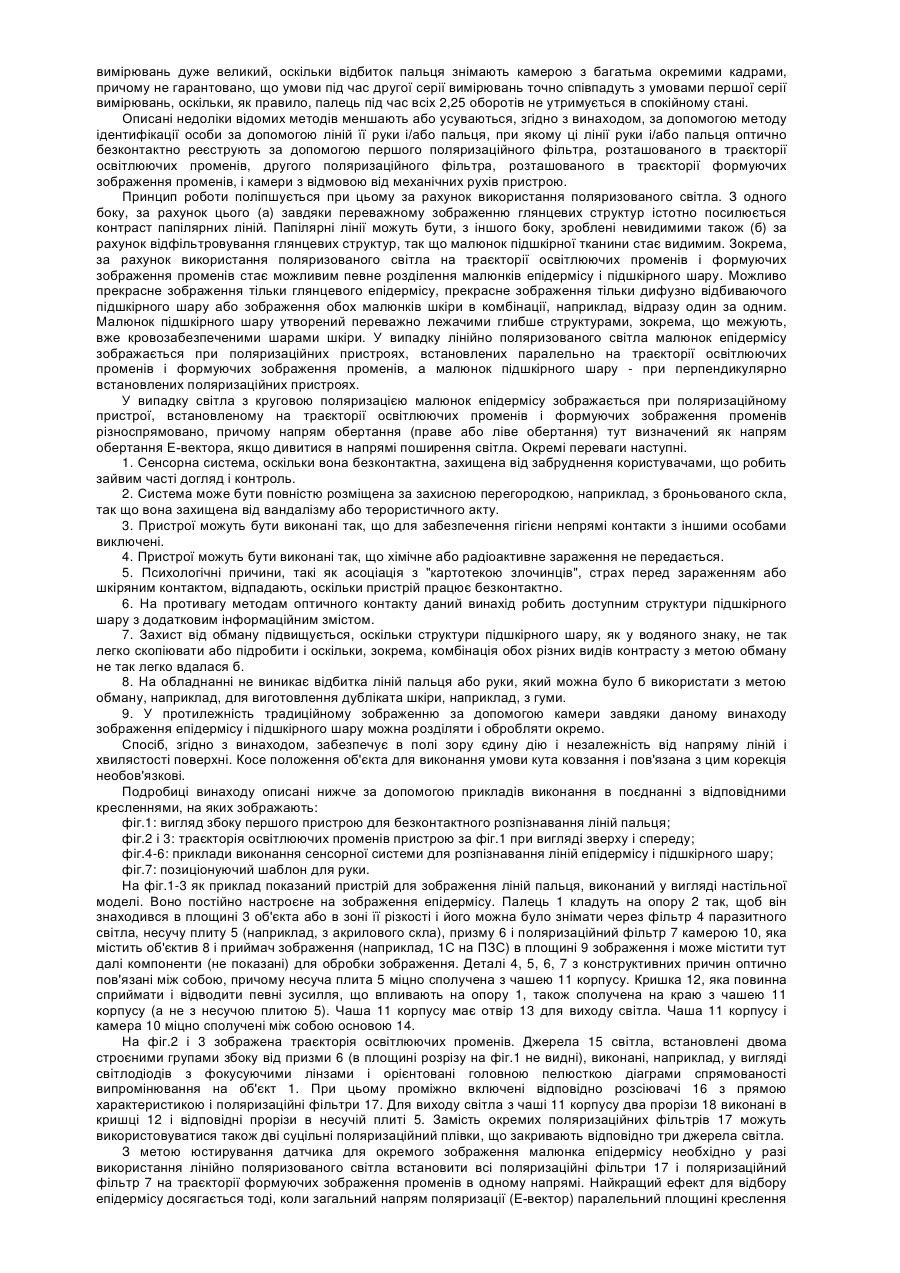

1. Спосіб ідентифікації особи з використанням джерела (15) світла, поляризаційного фільтра і камери (10) шляхом оптичного безконтактного реєстрування ліній руки і/або пальця, який відрізняється тим, що для зйомки зображення лінії руки і/або пальця малюнок папілярних ліній і малюнок підшкірного шару реєструють за допомогою першого поляризаційного фільтра (17), розташованого в траєкторії освітлювальних променів, другого поляризаційного фільтра (7), розташованого в траєкторії формуючих зображення променів, і камери (10), при цьому реєстрація даних проводиться без відносних переміщень елементів пристрою або його переналагодження.

2. Спосіб ідентифікації особи за п. 1, який відрізняється тим, що за допомогою цифрової обробки даних обчислюють числовий код, який забезпечує порівняння з такими ж даними, що зберігаються.

3. Спосіб ідентифікації особи за п. 1 або 2, який відрізняється тим, що передбачають додаткове джерело (15) світла з третім поляризаційним фільтром (17) в траєкторії освітлювальних променів, який, включаючи юстирований поляризаційний фільтр, повернутий відносно першого поляризаційного фільтра на оптичній осі на 90°.

4. Спосіб ідентифікації особи за п. 3, який відрізняється тим, що обидва джерела (15) світла для зйомки зображень епідермісу і підшкірного шару перемикають відразу один за одним.

5. Спосіб ідентифікації особи за п. 3 або 4, який відрізняється тим, що для окремого зображення епідермісу і підшкірного шару працюють як з лінійно поляризованим світлом, так і зі світлом з круговою поляризацією.

6. Спосіб ідентифікації особи за п. 5, який відрізняється тим, що відбір малюнка епідермісу здійснюють при обертанні площини поляризації, встановленій в траєкторії освітлювальних променів і формуючих зображення променів різноспрямовано, а відбір малюнка підшкірного шару - при обертанні площини поляризації, встановленій односпрямовано, причому напрям обертання (праве або ліве обертання) тут визначений як напрям обертання Е-вектора, якщо дивитися у напрямку поширення світла.

7. Спосіб ідентифікації особи за одним із пп. 3-5, який відрізняється тим, що відбір малюнка епідермісу здійснюють при поляризаційних пристроях, встановлених паралельно в траєкторії освітлювальних променів і формуючих зображення променів, а відбір малюнка підшкірного шару - при перпендикулярних напрямках поляризації.

8. Спосіб ідентифікації особи за п. 7, який відрізняється тим, що обидва малюнки знімають з однаковими координатами однією камерою відразу один за одним.

9. Спосіб ідентифікації особи за п. 7, який відрізняється тим, що кожний малюнок знімають відповідно однією камерою.

10. Спосіб ідентифікації особи щонайменше за одним із пп. 3-9, який відрізняється тим, що комбінують придатний для цього інформаційний зміст обох малюнків шкіри, що є у розпорядженні з однаковими координатами.

11. Спосіб ідентифікації особи щонайменше за одним із пп. 1-10, який відрізняється тим, що реєстрацію ліній руки і/або пальця здійснюють з великої відстані.

12. Спосіб ідентифікації особи щонайменше за одним з пп. 1-11, який відрізняється тим, що для розпізнавання ліній пальця за допомогою алгоритму розпізнавання визначають відносне положення мінуцій і оцінюють у напрямку ідентифікації (код Генрі).

13. Спосіб ідентифікації особи щонайменше за одним із пп. 1-12, який відрізняється тим, що для розпізнавання лінії малюнка епідермісу пальця за допомогою алгоритму розпізнавання визначають повторюваність ортогональних ознак і оцінюють у напрямку ідентифікації.

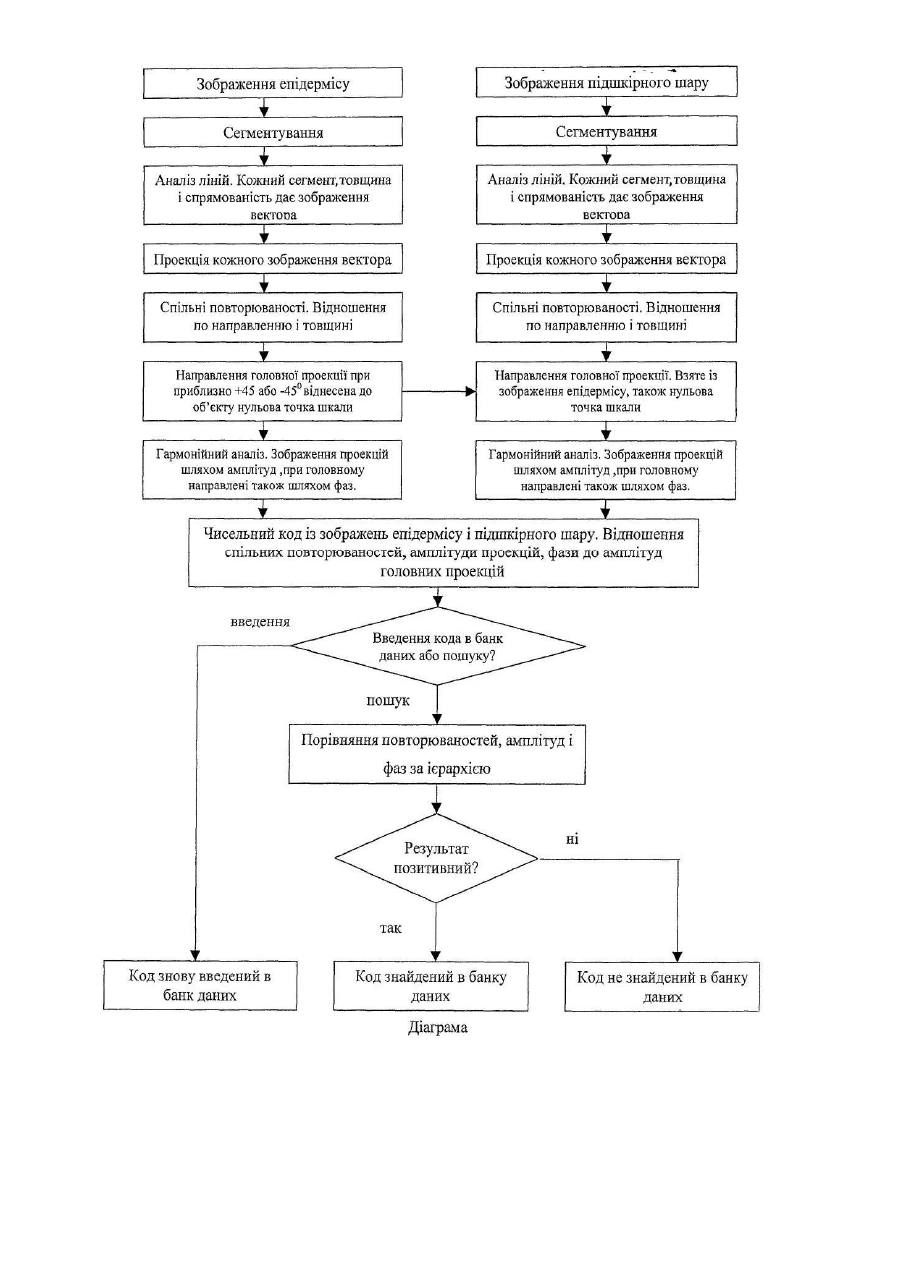

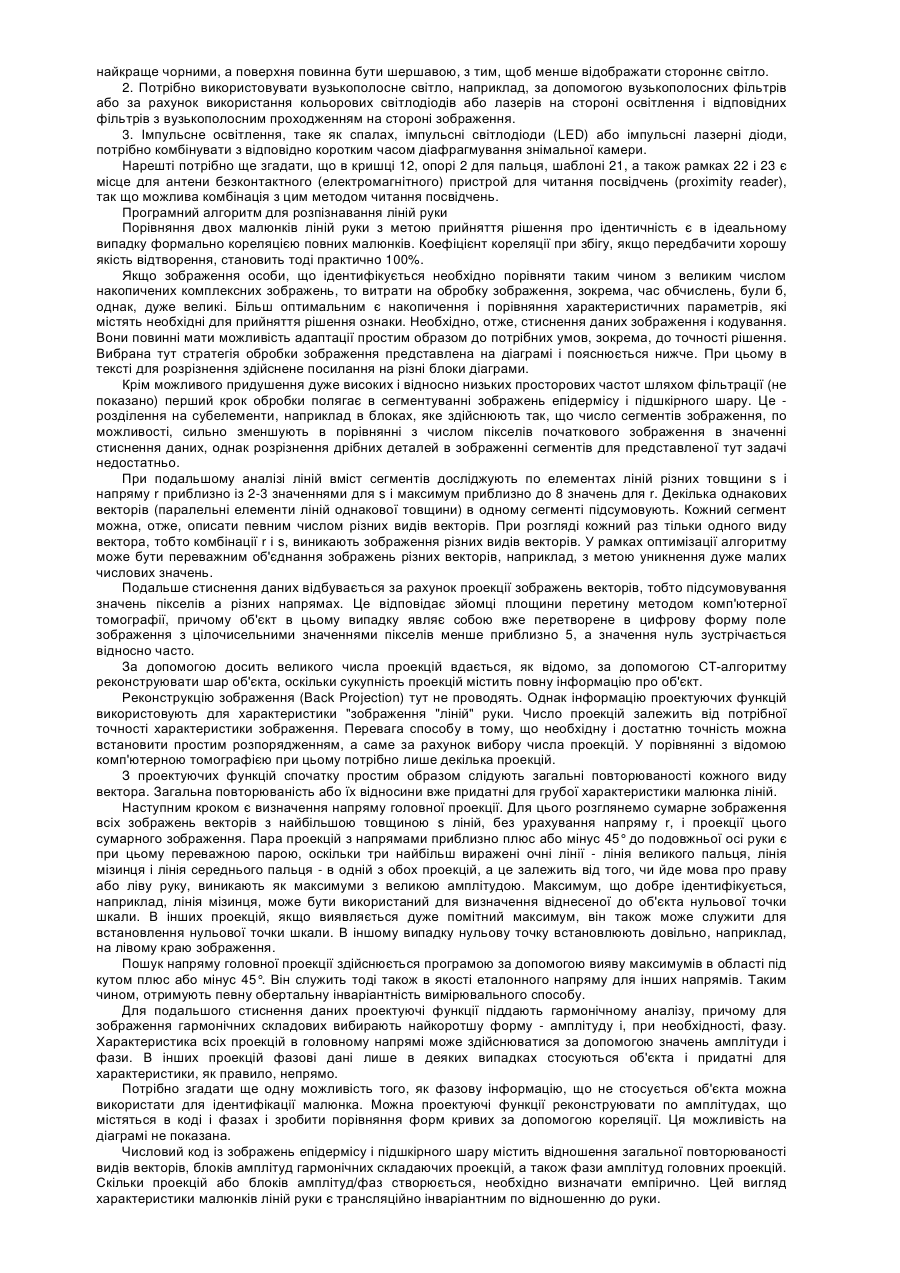

14. Спосіб ідентифікації особи щонайменше за одним із пп. 1-13, який відрізняється тим, що для розпізнавання ліній руки початкове зображення розділяють на сегменти і у сегментах визначають відрізки ліній різних товщини і напрямку.

15. Спосіб ідентифікації особи за п. 14, який відрізняється тим, що у зображенні сегментів відрізки ліній (вектори) підсумовують по типу комп'ютерно-томографічної зйомки зображення перетину у вигляді значень пікселів у різних напрямках у розподілах повторюваностей (проекцій).

16. Спосіб ідентифікації особи за п. 13, який відрізняється тим, що проекції характеризують амплітудами і, при необхідності, також фазами складових їх гармонічної апроксимації (наприклад, по Хартлі), при цьому амплітуди з вказівкою або без вказівки бази залучають для числової характеристики малюнка.

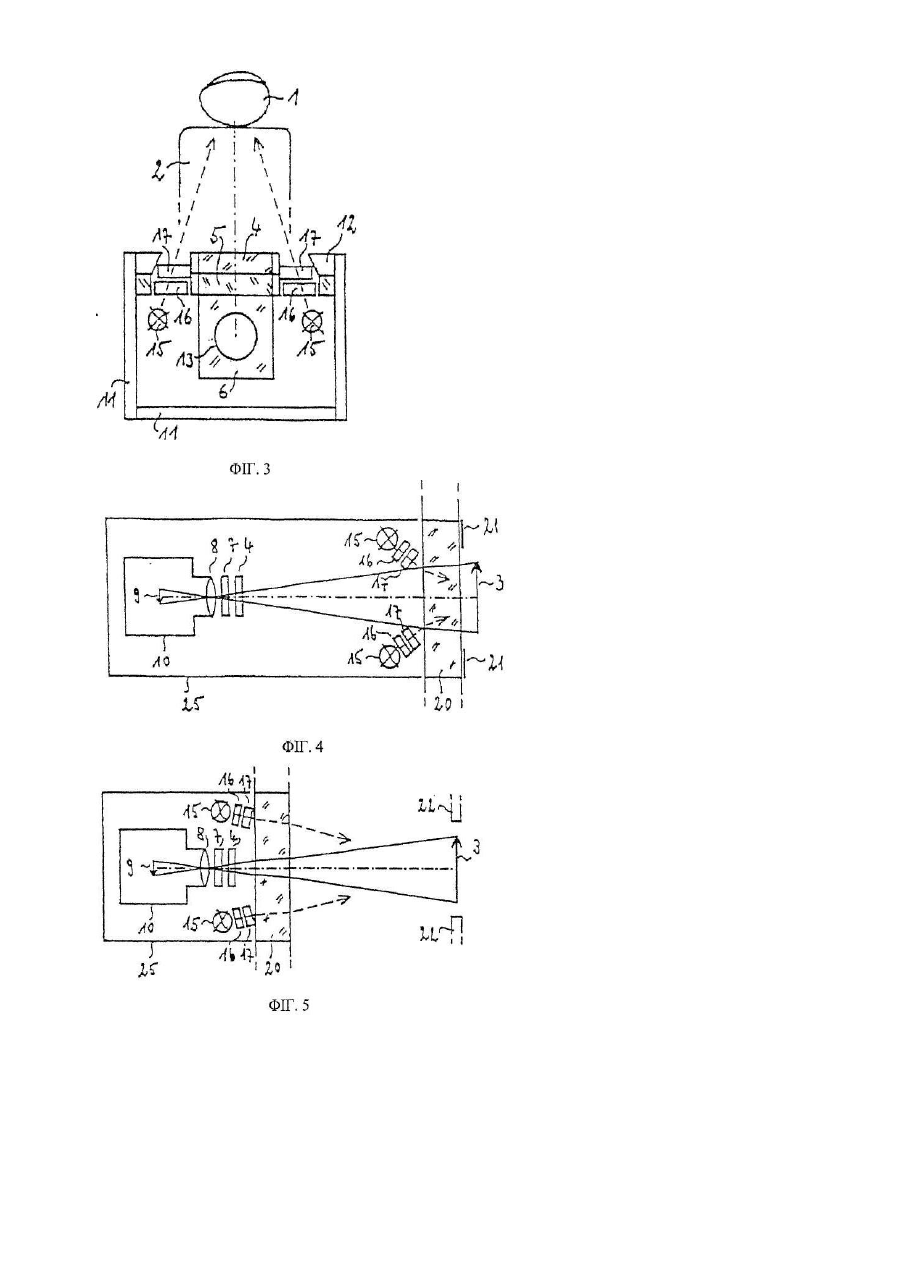

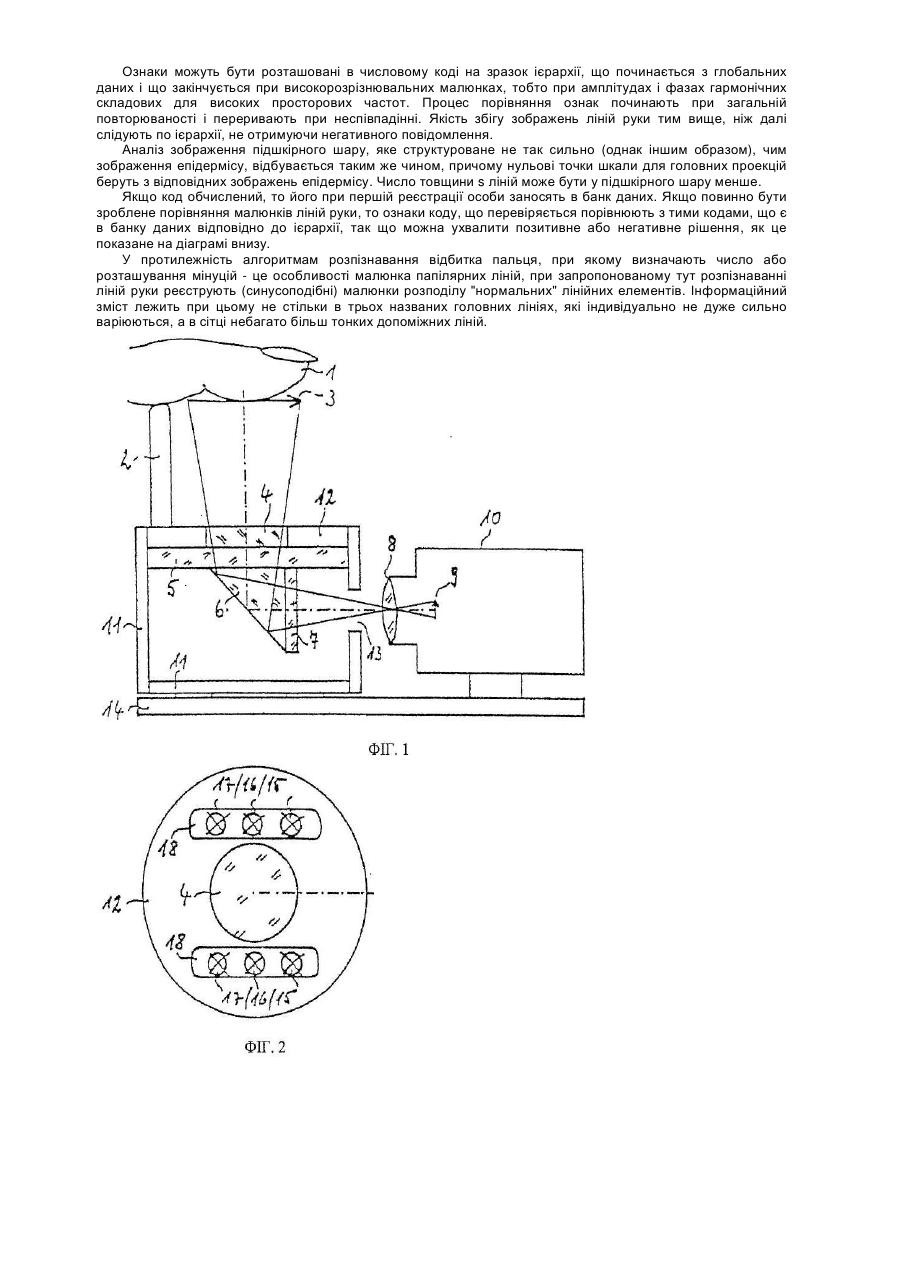

17. Пристрій для здійснення способу щонайменше за одним із пп. 1-16 з використанням джерела світла, поляризаційного фільтра і камери, який відрізняється тим, що містить перше джерело (15) світла, розташоване в траєкторії освітлювальних променів і направлене на лінії руки і/або пальця, малюнок папілярних ліній, малюнок підшкірного шару, а також проміжно включений перший поляризаційний фільтр (17) і другий поляризаційний фільтр (7), розташований у траєкторії формуючих зображення променів перед камерою (10) з приймачем (9) зображення, об'єктив (3) якої наведений на площину (3) об'єкта.

18. Пристрій за п. 17, який відрізняється тим, що в траєкторії формуючих зображення променів розташована відхиляюча призма (6).

19. Пристрій за п. 18, який відрізняється тим, що джерело (15) світла утворено розташованою з обох сторін від відхиляючої призми (6) ламповою парою.

20. Пристрій за п. 18 або 19, який відрізняється тим, що з обох сторін від відхиляючої призми (6) розташована друга лампова пара з третім відповідним поляризаційний фільтром (17).

21. Пристрій за одним з пп. 17-20, який відрізняється тим, що пристрій виконаний без можливості механічного руху.

22. Пристрій за п. 20, який відрізняється тим, що в траєкторії освітлювальних променів і формуючих зображення променів розташовані перехрещені під кутом 90° лінійні поляризаційні фільтри (17) або (7).

23. Пристрій щонайменше за одним із попередніх пунктів 17-22, який відрізняється тим, що джерела (15) світла виконані з можливістю включення і вимкнення залежно від напрямку поляризації відповідних ним поляризаційних фільтрів (17).

24. Пристрій за одним із пп. 17-23, який відрізняється тим, що приймач (9) зображення являє собою ІС на ПЗС.

25. Пристрій за п. 17, який відрізняється тим, що джерело (15) світла являє собою діодний лазер.

26. Пристрій за п. 17, який відрізняється тим, що джерело (15) світла являє собою лампу з розжареними металевими поверхнями під косим кутом спостереження.

27. Пристрій щонайменше за одним з попередніх пунктів 17-26, який відрізняється тим, що при однаково поляризованих джерелах (15) світла в траєкторії формуючих зображення променів передбачені два поляризаційних фільтри з взаємно перпендикулярними напрямками поляризації, які можуть бути окремо на вибір зміщені в неї.

28. Пристрій за пп. 17-27, який відрізняється тим, що камера (10), освітлювальний пристрій (15, 16, 17), а також, при необхідності, інші додаткові оптичні пристрої, наприклад відхиляюча призма (6), далекомір, пристрій для освітлення голограми, розміщені у механічно закритому корпусі (11, 12) і оптично доступні тільки через скло (20), наприклад броньоване.

29. Пристрій за п. 28, який відрізняється тим, що ідентифікаційний пристрій виконаний у вигляді настінного вбудованого блока.

30. Пристрій щонайменше за одним із попередніх пунктів 17-29, який відрізняється тим, що рука і/або палець можуть бути позиціоновані за допомогою шаблона (21), рамки (22, 23) у полі зору і у зоні різкості камери (10).

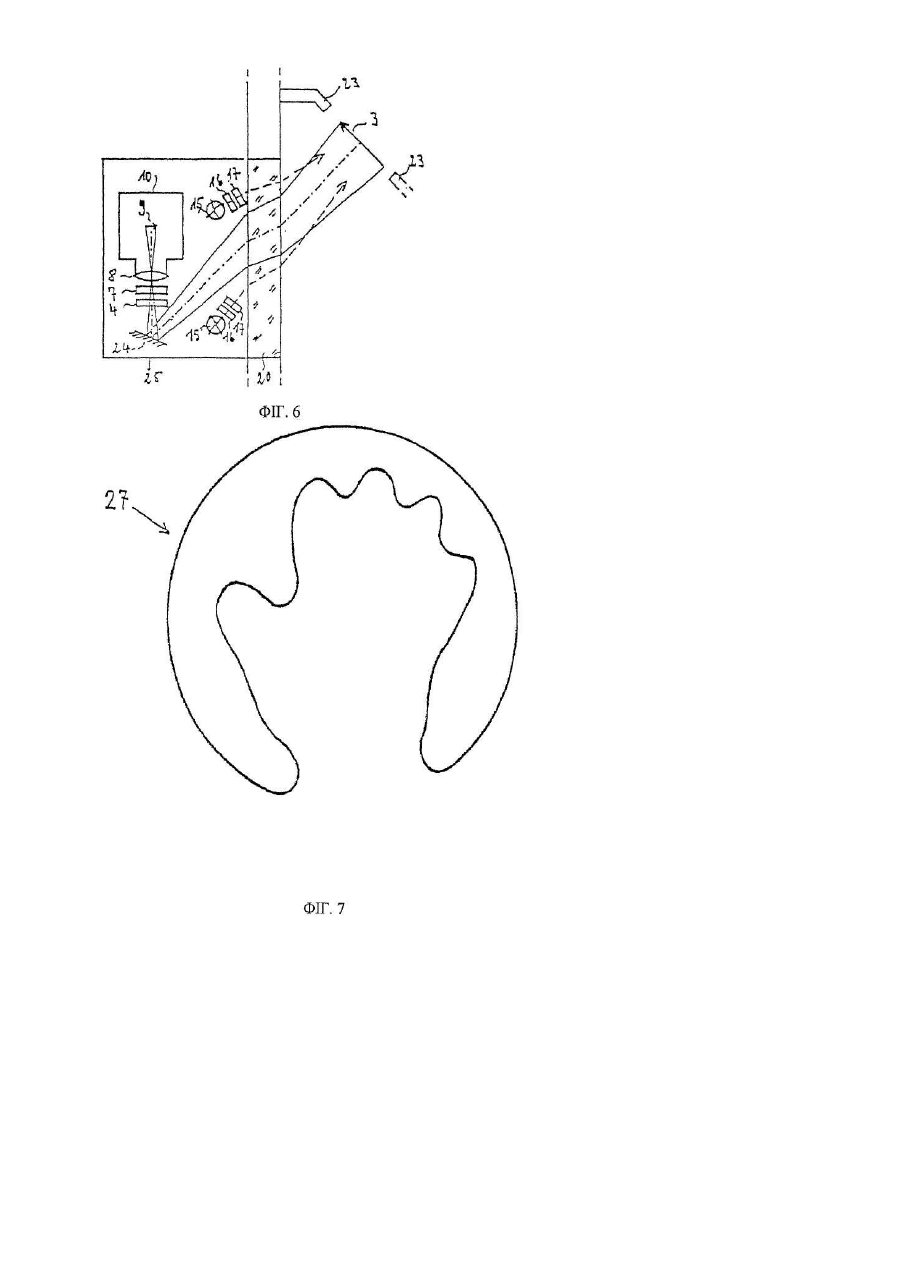

31. Пристрій за п. 30, який відрізняється тим, що внутрішній контур шаблона (21), рамки (22, 23) має схематичну форму контуру руки з розчепіреними пальцями по типу позиціонуючого шаблона (27).

32. Пристрій за п. 30 або 31, який відрізняється тим, що рамка (22, 23) виконана у вигляді голографічно створеного повітряного зображення.

33. Пристрій за п. 30, який відрізняється тим, що рамка (22, 23) частково або повністю складається з металу і виконана і пристосована по високій частоті так, що має функцію антени безконтактно працюючого пристрою для читання посвідчень.

34. Пристрій щонайменше за одним із пп. 30-33, який відрізняється тим, що до рамки (22, 23) доданий настроєний на постійну відстань оптичний далекомір, за допомогою якого можна керувати зйомкою зображення.

35. Пристрій за п. 34, який відрізняється тим, що далекомір працює оптично за принципом тріангуляції.

36. Пристрій щонайменше за одним із попередніх пунктів 17-35, який відрізняється тим, що включення пристрою у стан готовності і/або запуск процесу вимірювання відбувається за рахунок створення ємнісного зв'язку з підлогою, на якій знаходиться особа, яка ідентифікується, через її тіло або за рахунок ємнісного розузгодження працюючої як ВЧ-антена позиціонуючої рамки або вбудованої у рамку антени, коли рука попадає у правильне положення у позиціонуючій рамці.

37. Пристрій щонайменше за одним із попередніх пунктів 17-36, який відрізняється тим, що в опору (2) для пальця або у кришку (12) вбудована антена безконтактно працюючого пристрою для читання посвідчень.

38. Пристрій за одним із пп. 17-37, який відрізняється тим, що на траєкторії освітлювальних променів і формуючих зображення променів передбачені фільтри (17, 7) з круговою поляризацією, які у відповідності зі своїми властивостями придатні для представлення зображення епідермісу і підшкірного шару.

Додаткова інформація

Назва патенту англійською

Method and device for identifying a person by imaging hand palm and finger lines

Назва патенту російською

Способ и устройство для идентификации личности с помощью бесконтактного распознавания линий ладони и пальцев руки

МПК / Мітки

МПК: G01J 4/00, G07C 9/00, A61B 5/117, G06K 9/00, G06K 9/20, G06T 7/00

Мітки: особи, пристрій, спосіб, шляхом, ліній, безконтактного, ідентифікації, розпізнавання, пальців, руки
