Декоративний світильник зі змінним декоративним ефектом

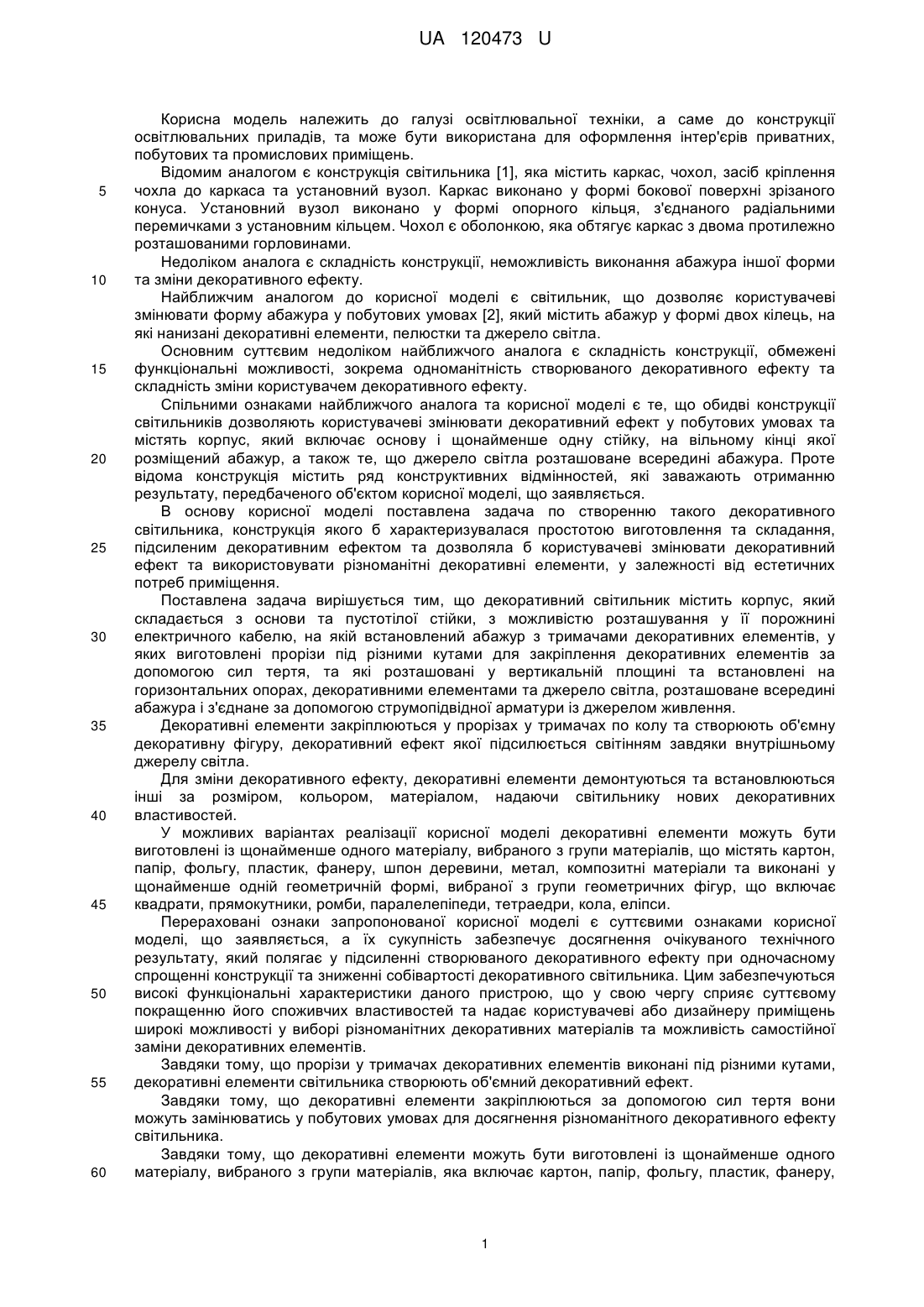

Реферат: Декоративний світильник зі змінним декоративним ефектом містить корпус. Корпус складається з основи та пустотілої стійки, з можливістю розташування у її порожнині електричного кабелю. На стійці встановлений абажур з тримачами декоративних елементів, які розташовані у вертикальній площині та встановлені на горизонтальних опорах. Декоративні елементи та джерело світла розташоване всередині абажура і з'єднане за допомогою струмопідвідної арматури із джерелом живлення. У тримачах декоративних елементів виготовлені прорізи під різними кутами для закріплення декоративних елементів за допомогою сил тертя. UA 120473 U (54) ДЕКОРАТИВНИЙ СВІТИЛЬНИК ЗІ ЗМІННИМ ДЕКОРАТИВНИМ ЕФЕКТОМ UA 120473 U UA 120473 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі освітлювальної техніки, а саме до конструкції освітлювальних приладів, та може бути використана для оформлення інтер'єрів приватних, побутових та промислових приміщень. Відомим аналогом є конструкція світильника [1], яка містить каркас, чохол, засіб кріплення чохла до каркаса та установний вузол. Каркас виконано у формі бокової поверхні зрізаного конуса. Установний вузол виконано у формі опорного кільця, з'єднаного радіальними перемичками з установним кільцем. Чохол є оболонкою, яка обтягує каркас з двома протилежно розташованими горловинами. Недоліком аналога є складність конструкції, неможливість виконання абажура іншої форми та зміни декоративного ефекту. Найближчим аналогом до корисної моделі є світильник, що дозволяє користувачеві змінювати форму абажура у побутових умовах [2], який містить абажур у формі двох кілець, на які нанизані декоративні елементи, пелюстки та джерело світла. Основним суттєвим недоліком найближчого аналога є складність конструкції, обмежені функціональні можливості, зокрема одноманітність створюваного декоративного ефекту та складність зміни користувачем декоративного ефекту. Спільними ознаками найближчого аналога та корисної моделі є те, що обидві конструкції світильників дозволяють користувачеві змінювати декоративний ефект у побутових умовах та містять корпус, який включає основу і щонайменше одну стійку, на вільному кінці якої розміщений абажур, а також те, що джерело світла розташоване всередині абажура. Проте відома конструкція містить ряд конструктивних відмінностей, які заважають отриманню результату, передбаченого об'єктом корисної моделі, що заявляється. В основу корисної моделі поставлена задача по створенню такого декоративного світильника, конструкція якого б характеризувалася простотою виготовлення та складання, підсиленим декоративним ефектом та дозволяла б користувачеві змінювати декоративний ефект та використовувати різноманітні декоративні елементи, у залежності від естетичних потреб приміщення. Поставлена задача вирішується тим, що декоративний світильник містить корпус, який складається з основи та пустотілої стійки, з можливістю розташування у її порожнині електричного кабелю, на якій встановлений абажур з тримачами декоративних елементів, у яких виготовлені прорізи під різними кутами для закріплення декоративних елементів за допомогою сил тертя, та які розташовані у вертикальній площині та встановлені на горизонтальних опорах, декоративними елементами та джерело світла, розташоване всередині абажура і з'єднане за допомогою струмопідвідної арматури із джерелом живлення. Декоративні елементи закріплюються у прорізах у тримачах по колу та створюють об'ємну декоративну фігуру, декоративний ефект якої підсилюється світінням завдяки внутрішньому джерелу світла. Для зміни декоративного ефекту, декоративні елементи демонтуються та встановлюються інші за розміром, кольором, матеріалом, надаючи світильнику нових декоративних властивостей. У можливих варіантах реалізації корисної моделі декоративні елементи можуть бути виготовлені із щонайменше одного матеріалу, вибраного з групи матеріалів, що містять картон, папір, фольгу, пластик, фанеру, шпон деревини, метал, композитні матеріали та виконані у щонайменше одній геометричній формі, вибраної з групи геометричних фігур, що включає квадрати, прямокутники, ромби, паралелепіпеди, тетраедри, кола, еліпси. Перераховані ознаки запропонованої корисної моделі є суттєвими ознаками корисної моделі, що заявляється, а їх сукупність забезпечує досягнення очікуваного технічного результату, який полягає у підсиленні створюваного декоративного ефекту при одночасному спрощенні конструкції та зниженні собівартості декоративного світильника. Цим забезпечуються високі функціональні характеристики даного пристрою, що у свою чергу сприяє суттєвому покращенню його споживчих властивостей та надає користувачеві або дизайнеру приміщень широкі можливості у виборі різноманітних декоративних матеріалів та можливість самостійної заміни декоративних елементів. Завдяки тому, що прорізи у тримачах декоративних елементів виконані під різними кутами, декоративні елементи світильника створюють об'ємний декоративний ефект. Завдяки тому, що декоративні елементи закріплюються за допомогою сил тертя вони можуть замінюватись у побутових умовах для досягнення різноманітного декоративного ефекту світильника. Завдяки тому, що декоративні елементи можуть бути виготовлені із щонайменше одного матеріалу, вибраного з групи матеріалів, яка включає картон, папір, фольгу, пластик, фанеру, 1 UA 120473 U 5 10 15 20 25 30 35 40 45 шпон деревини, метал, композитні матеріали досягається більш високий рівень естетичності зовнішнього вигляду декоративного світильника, порівняно із металевою каркасною конструкцією декоративного елемента у прототипі. Завдяки тому, що декоративні елементи світильника можуть бути виконані у різних кольорах та розмірах, це надає дизайнеру або користувачеві світильника значно більше декоративних можливостей при оформленні інтер'єрів приміщень. В цілому це сприяє високій функціональності пристрою та досягненню поставлених задач дизайну інтер'єру. Корисна модель пояснюється кресленнями, де на фіг. 1 - схематичне зображення абажура запропонованого декоративного світильника; на фіг. 2 - схематичне зображення запропонованого декоративного світильника; на фіг. 3 - загальний вигляд запропонованого декоративного світильника у робочому стані. Запропонований декоративний світильник (фіг. 2) містить основу 6, щонайменше одну стійку 7, на вільному кінці якої встановлений абажур з тримачами декоративних елементів 1, та декоративні елементи 5, що створюють об'ємну декоративну фігуру. Тримачі декоративних елементів 1 (фіг. 1) виготовлені із щонайменше одного матеріалу, вибраного з групи матеріалів, що включає пластики, деревину, композитні матеріали та кріпляться на горизонтальних опорах 2 за колом, створюючи збірний абажур декоративного світильника, всередині якого знаходиться джерело світла 3 (фіг. 1). У тримачах декоративних елементів виготовлені прорізи 4, у прорізах за допомогою сил тертя закріплюються декоративні елементи 5 (фіг. 2). Декоративні елементи 5 (фіг. 2) виготовлені із щонайменше одного матеріалу, вибраного з групи матеріалів, що включає картон, папір, фольгу, пластик, фанеру, шпон деревини, метал, композитні матеріали та виконані у щонайменше одній геометричній формі, вибраної з групи геометричних фігур, що включає квадрати, прямокутники, ромби, паралелепіпеди, тетраедри, кола, еліпси. Декоративні елементи встановлюються по колу по черзі у прорізи у тримачах. Стійка 7 виконана пустотілою з розташуванням у її порожнині електричного кабелю 8. Запропонований декоративний світильник працює наступним чином. В результаті вмикання пристрою загоряється джерело світла всередині абажура завдяки чому створюється декоративний ефект (фіг. 3). Запропонований декоративний світильник експлуатують як у затемненому приміщенні з увімкненим джерелом світла світильника, так і при високому рівні загального освітлення приміщення. Пристрій також використовують як елемент декорування приміщення при вимкненому джерелі світла. Світильник при цьому виглядає як, наприклад, об'ємна декоративна квітка. Корисна модель випробувана на практиці шляхом виготовлення тестового зразка. Запропонований декоративний світильник не містить у своєму складі конструктивних елементів чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку технічної галузі, а саме у галузі світлотехніки, при цьому декоративний світильник може бути реалізований промисловим способом в умовах серійного виробництва. Джерело інформації: 1. Пат. 2069289 Росія, МПК (6) F21V 1/06 Отражатель светильника. [Електронний ресурс]/ Д.І. Горошко, Е.Ф. Попов; заявл. 14.04.1994; опубл. 20.11.1996. 2. SU 1820933 (A3) з класу МПК 5 F21V 1/06. І.І. Бутусов, Ю.П. Трет'яков, В.В. Бурмінов, заявл. 24.09.1991, опубл. 07.06.1993 у Бюл. № 29. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Декоративний світильник зі змінним декоративним ефектом, що містить корпус, який складається з основи та пустотілої стійки, з можливістю розташування у її порожнині електричного кабелю, на якій встановлений абажур з тримачами декоративних елементів, які розташовані у вертикальній площині та встановлені на горизонтальних опорах, декоративні елементи та джерело світла, що розташоване всередині абажура і з'єднане за допомогою струмопідвідної арматури із джерелом живлення, який відрізняється тим, що у тримачах декоративних елементів виготовлені прорізи під різними кутами для закріплення декоративних елементів за допомогою сил тертя. 2 UA 120473 U 5 2. Декоративний світильник за п. 1, який відрізняється тим, що тримачі декоративних елементів виготовлені із щонайменше одного матеріалу, вибраного з групи матеріалів, що включає пластики, деревину, композитні матеріали. 3. Декоративний світильник за п. 1, який відрізняється тим, що декоративні елементи виготовлені із щонайменше одного матеріалу, вибраного з групи матеріалів, що включає картон, папір, фольгу, пластик, фанеру, шпон деревини, метали, композитні матеріали. 4. Декоративний світильник за п. 1, який відрізняється тим, що декоративні елементи виконані у щонайменше одній геометричній формі, вибраній з групи геометричних фігур, що включає квадрати, прямокутники, ромби, паралелепіпеди, тетраедри, кола, еліпси. 3 UA 120473 U 4 UA 120473 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
