Периферійний кільцевий лоток радіального відстійника каналізаційних очисних споруд

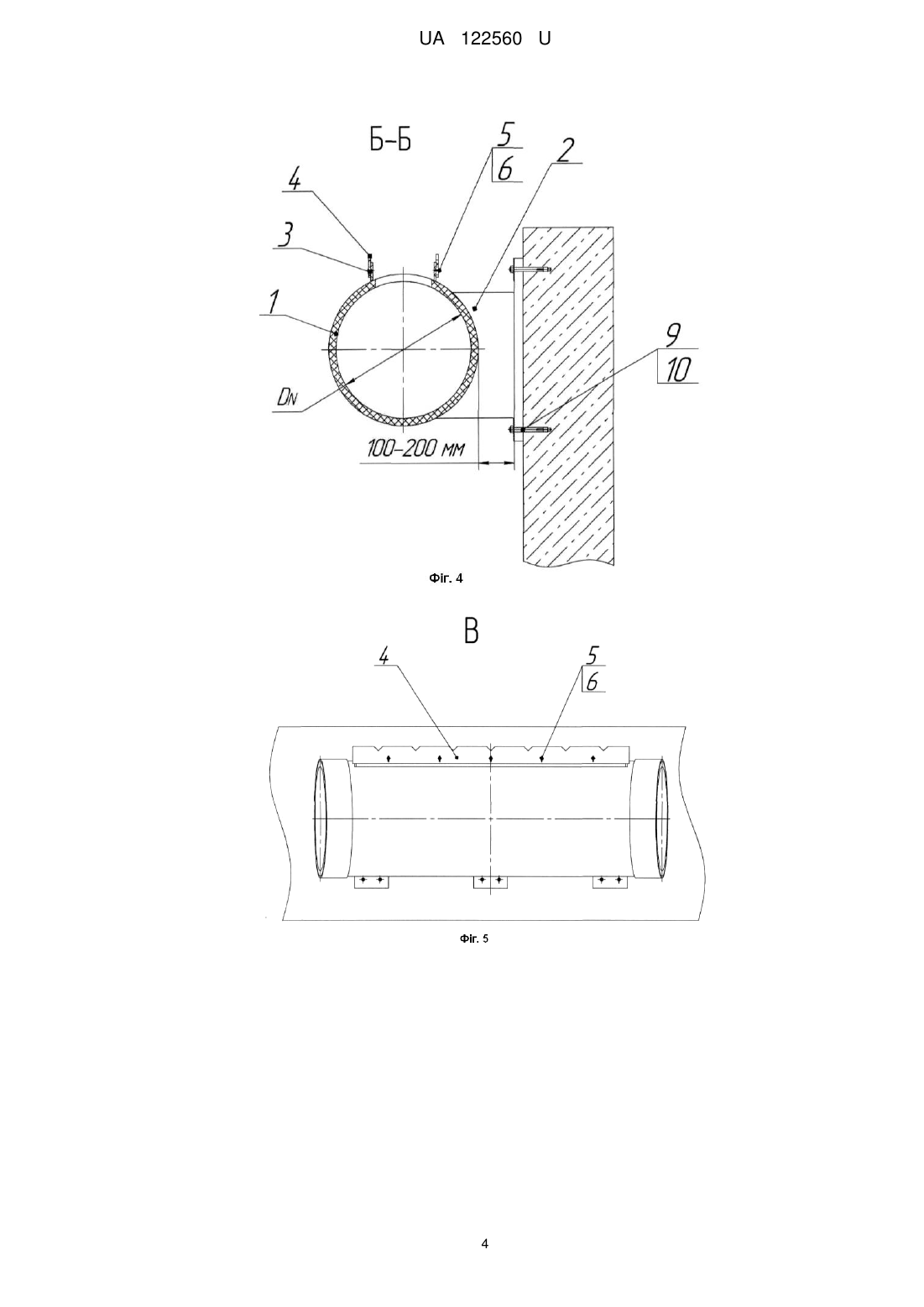

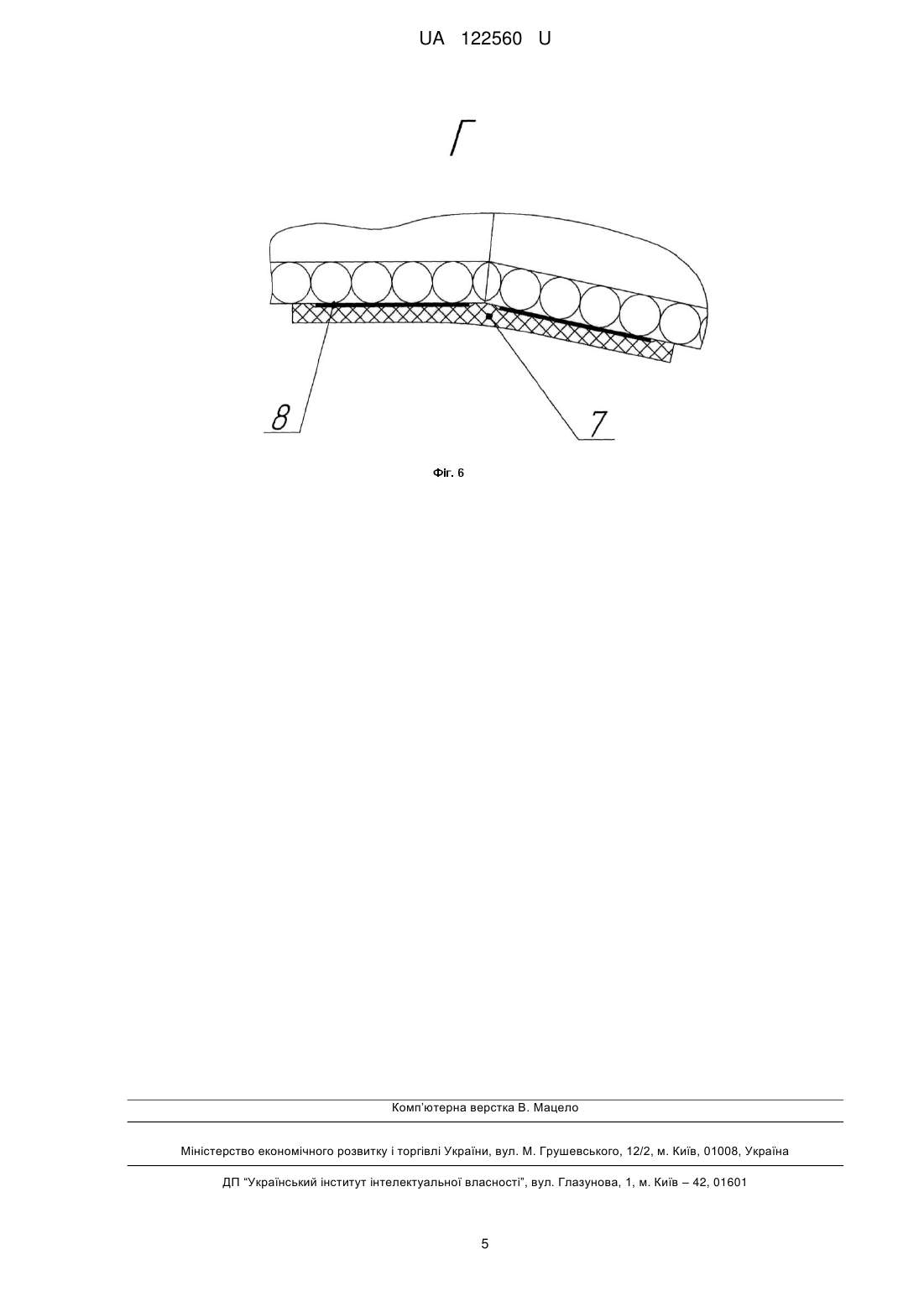

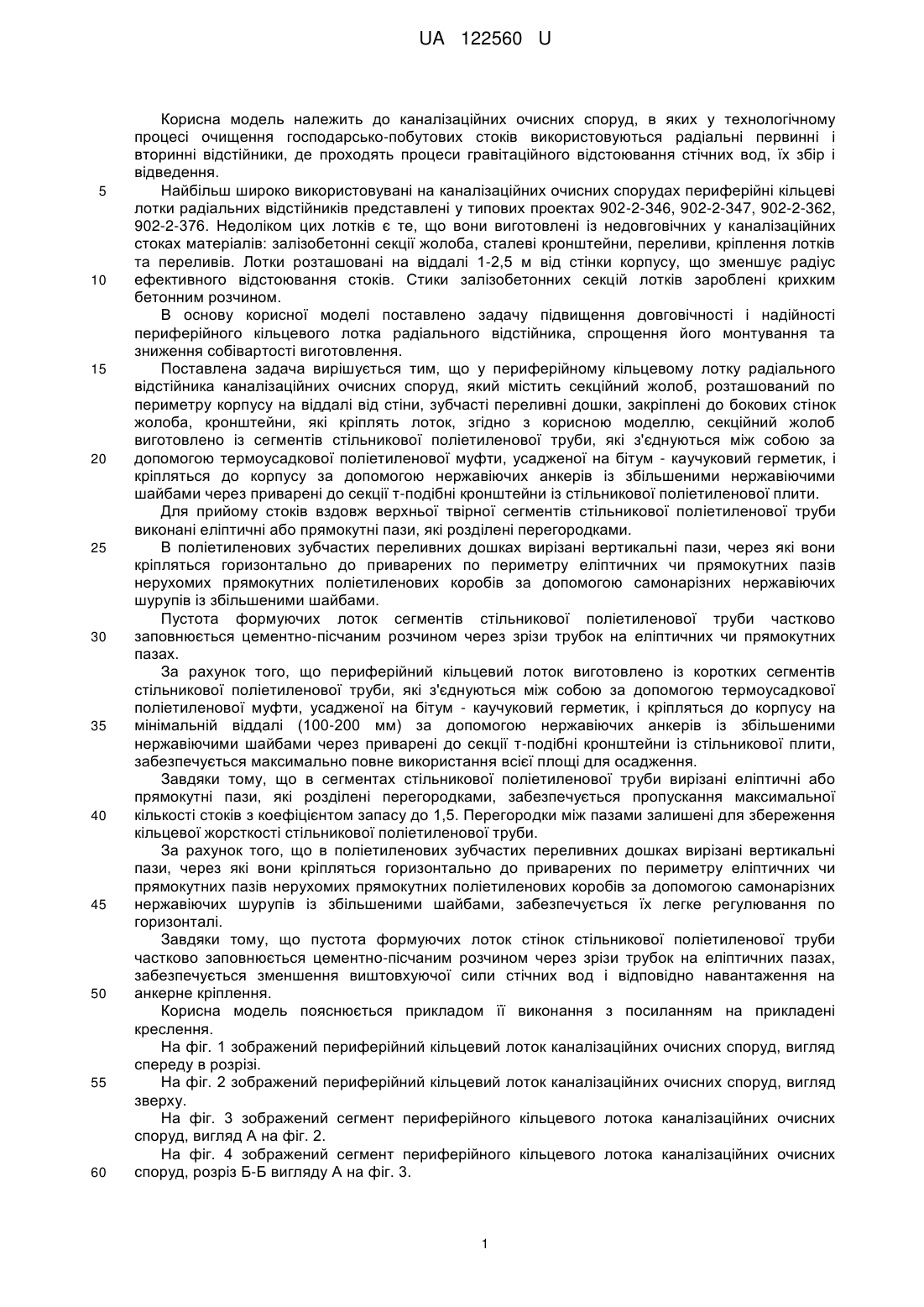

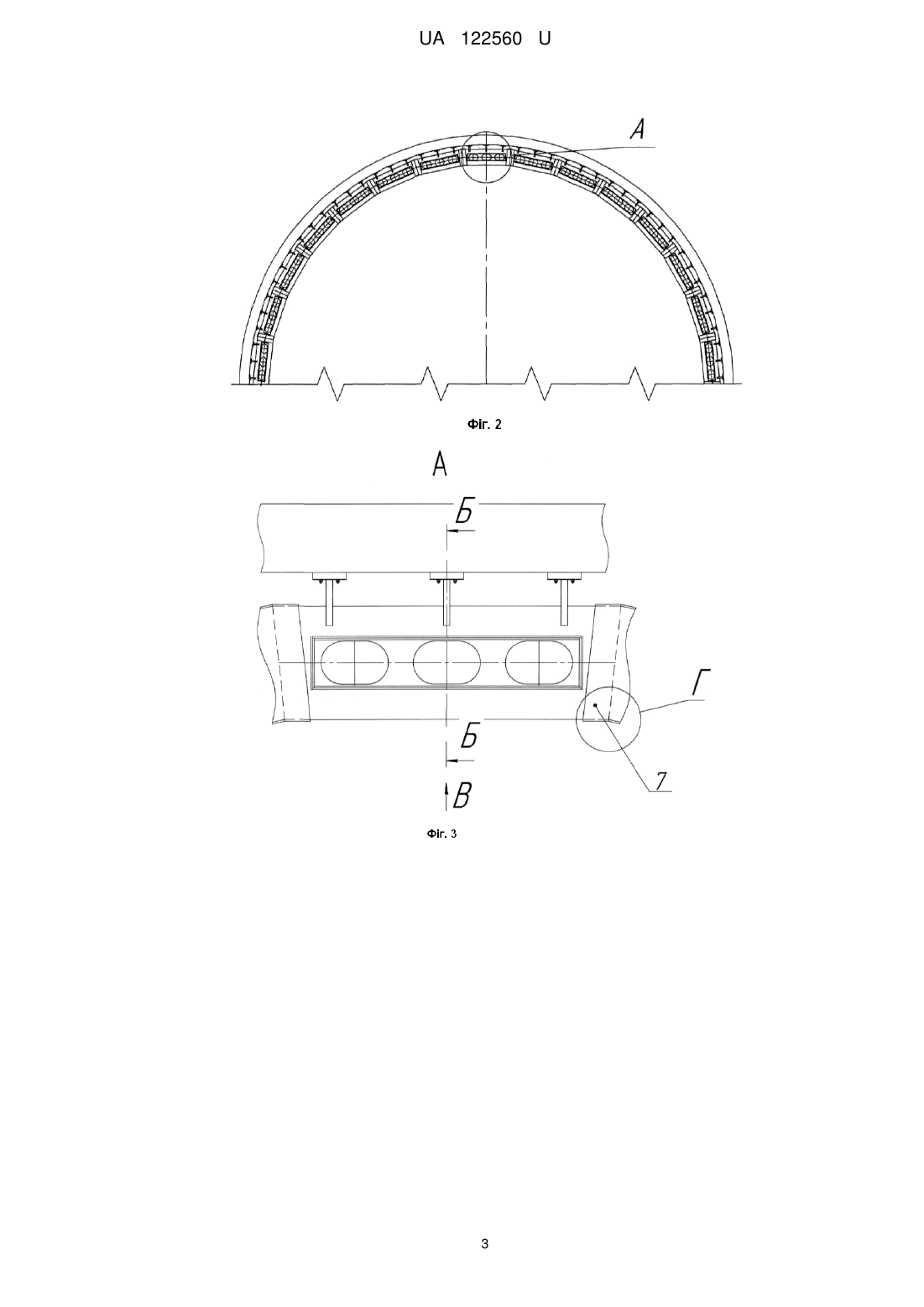

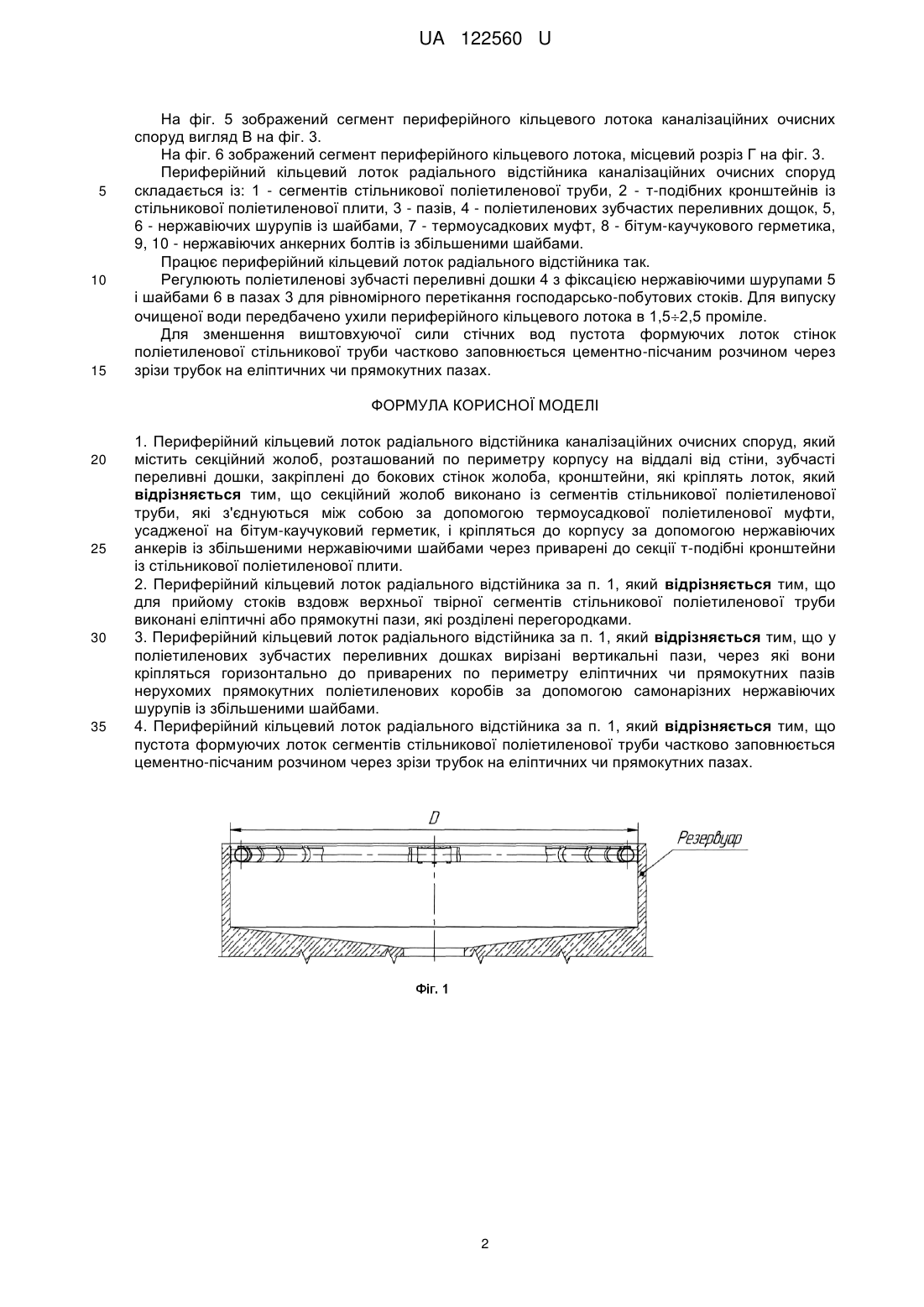

Реферат: Периферійний кільцевий лоток радіального відстійника каналізаційних очисних споруд містить секційний жолоб, розташований по периметру корпусу на віддалі від стіни, зубчасті переливні дошки, закріплені до бокових стінок жолоба, кронштейни, які кріплять лоток. При цьому секційний жолоб виконано із сегментів стільникової поліетиленової труби, які з'єднуються між собою за допомогою термоусадкової поліетиленової муфти, усадженої на бітум-каучуковий герметик, і кріпляться до корпусу за допомогою нержавіючих анкерів із збільшеними нержавіючими шайбами через приварені до секції т-подібні кронштейни із стільникової поліетиленової плити. UA 122560 U (54) ПЕРИФЕРІЙНИЙ КІЛЬЦЕВИЙ ЛОТОК РАДІАЛЬНОГО ВІДСТІЙНИКА КАНАЛІЗАЦІЙНИХ ОЧИСНИХ СПОРУД UA 122560 U UA 122560 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до каналізаційних очисних споруд, в яких у технологічному процесі очищення господарсько-побутових стоків використовуються радіальні первинні і вторинні відстійники, де проходять процеси гравітаційного відстоювання стічних вод, їх збір і відведення. Найбільш широко використовувані на каналізаційних очисних спорудах периферійні кільцеві лотки радіальних відстійників представлені у типових проектах 902-2-346, 902-2-347, 902-2-362, 902-2-376. Недоліком цих лотків є те, що вони виготовлені із недовговічних у каналізаційних стоках матеріалів: залізобетонні секції жолоба, сталеві кронштейни, переливи, кріплення лотків та переливів. Лотки розташовані на віддалі 1-2,5 м від стінки корпусу, що зменшує радіус ефективного відстоювання стоків. Стики залізобетонних секцій лотків зароблені крихким бетонним розчином. В основу корисної моделі поставлено задачу підвищення довговічності і надійності периферійного кільцевого лотка радіального відстійника, спрощення його монтування та зниження собівартості виготовлення. Поставлена задача вирішується тим, що у периферійному кільцевому лотку радіального відстійника каналізаційних очисних споруд, який містить секційний жолоб, розташований по периметру корпусу на віддалі від стіни, зубчасті переливні дошки, закріплені до бокових стінок жолоба, кронштейни, які кріплять лоток, згідно з корисною моделлю, секційний жолоб виготовлено із сегментів стільникової поліетиленової труби, які з'єднуються між собою за допомогою термоусадкової поліетиленової муфти, усадженої на бітум - каучуковий герметик, і кріпляться до корпусу за допомогою нержавіючих анкерів із збільшеними нержавіючими шайбами через приварені до секції т-подібні кронштейни із стільникової поліетиленової плити. Для прийому стоків вздовж верхньої твірної сегментів стільникової поліетиленової труби виконані еліптичні або прямокутні пази, які розділені перегородками. В поліетиленових зубчастих переливних дошках вирізані вертикальні пази, через які вони кріпляться горизонтально до приварених по периметру еліптичних чи прямокутних пазів нерухомих прямокутних поліетиленових коробів за допомогою самонарізних нержавіючих шурупів із збільшеними шайбами. Пустота формуючих лоток сегментів стільникової поліетиленової труби частково заповнюється цементно-пісчаним розчином через зрізи трубок на еліптичних чи прямокутних пазах. За рахунок того, що периферійний кільцевий лоток виготовлено із коротких сегментів стільникової поліетиленової труби, які з'єднуються між собою за допомогою термоусадкової поліетиленової муфти, усадженої на бітум - каучуковий герметик, і кріпляться до корпусу на мінімальній віддалі (100-200 мм) за допомогою нержавіючих анкерів із збільшеними нержавіючими шайбами через приварені до секції т-подібні кронштейни із стільникової плити, забезпечується максимально повне використання всієї площі для осадження. Завдяки тому, що в сегментах стільникової поліетиленової труби вирізані еліптичні або прямокутні пази, які розділені перегородками, забезпечується пропускання максимальної кількості стоків з коефіцієнтом запасу до 1,5. Перегородки між пазами залишені для збереження кільцевої жорсткості стільникової поліетиленової труби. За рахунок того, що в поліетиленових зубчастих переливних дошках вирізані вертикальні пази, через які вони кріпляться горизонтально до приварених по периметру еліптичних чи прямокутних пазів нерухомих прямокутних поліетиленових коробів за допомогою самонарізних нержавіючих шурупів із збільшеними шайбами, забезпечується їх легке регулювання по горизонталі. Завдяки тому, що пустота формуючих лоток стінок стільникової поліетиленової труби частково заповнюється цементно-пісчаним розчином через зрізи трубок на еліптичних пазах, забезпечується зменшення виштовхуючої сили стічних вод і відповідно навантаження на анкерне кріплення. Корисна модель пояснюється прикладом її виконання з посиланням на прикладені креслення. На фіг. 1 зображений периферійний кільцевий лоток каналізаційних очисних споруд, вигляд спереду в розрізі. На фіг. 2 зображений периферійний кільцевий лоток каналізаційних очисних споруд, вигляд зверху. На фіг. 3 зображений сегмент периферійного кільцевого лотока каналізаційних очисних споруд, вигляд А на фіг. 2. На фіг. 4 зображений сегмент периферійного кільцевого лотока каналізаційних очисних споруд, розріз Б-Б вигляду А на фіг. 3. 1 UA 122560 U 5 10 15 На фіг. 5 зображений сегмент периферійного кільцевого лотока каналізаційних очисних споруд вигляд В на фіг. 3. На фіг. 6 зображений сегмент периферійного кільцевого лотока, місцевий розріз Г на фіг. 3. Периферійний кільцевий лоток радіального відстійника каналізаційних очисних споруд складається із: 1 - сегментів стільникової поліетиленової труби, 2 - т-подібних кронштейнів із стільникової поліетиленової плити, 3 - пазів, 4 - поліетиленових зубчастих переливних дощок, 5, 6 - нержавіючих шурупів із шайбами, 7 - термоусадкових муфт, 8 - бітум-каучукового герметика, 9, 10 - нержавіючих анкерних болтів із збільшеними шайбами. Працює периферійний кільцевий лоток радіального відстійника так. Регулюють поліетиленові зубчасті переливні дошки 4 з фіксацією нержавіючими шурупами 5 і шайбами 6 в пазах 3 для рівномірного перетікання господарсько-побутових стоків. Для випуску очищеної води передбачено ухили периферійного кільцевого лотока в 1,52,5 проміле. Для зменшення виштовхуючої сили стічних вод пустота формуючих лоток стінок поліетиленової стільникової труби частково заповнюється цементно-пісчаним розчином через зрізи трубок на еліптичних чи прямокутних пазах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Периферійний кільцевий лоток радіального відстійника каналізаційних очисних споруд, який містить секційний жолоб, розташований по периметру корпусу на віддалі від стіни, зубчасті переливні дошки, закріплені до бокових стінок жолоба, кронштейни, які кріплять лоток, який відрізняється тим, що секційний жолоб виконано із сегментів стільникової поліетиленової труби, які з'єднуються між собою за допомогою термоусадкової поліетиленової муфти, усадженої на бітум-каучуковий герметик, і кріпляться до корпусу за допомогою нержавіючих анкерів із збільшеними нержавіючими шайбами через приварені до секції т-подібні кронштейни із стільникової поліетиленової плити. 2. Периферійний кільцевий лоток радіального відстійника за п. 1, який відрізняється тим, що для прийому стоків вздовж верхньої твірної сегментів стільникової поліетиленової труби виконані еліптичні або прямокутні пази, які розділені перегородками. 3. Периферійний кільцевий лоток радіального відстійника за п. 1, який відрізняється тим, що у поліетиленових зубчастих переливних дошках вирізані вертикальні пази, через які вони кріпляться горизонтально до приварених по периметру еліптичних чи прямокутних пазів нерухомих прямокутних поліетиленових коробів за допомогою самонарізних нержавіючих шурупів із збільшеними шайбами. 4. Периферійний кільцевий лоток радіального відстійника за п. 1, який відрізняється тим, що пустота формуючих лоток сегментів стільникової поліетиленової труби частково заповнюється цементно-пісчаним розчином через зрізи трубок на еліптичних чи прямокутних пазах. 2 UA 122560 U 3 UA 122560 U 4 UA 122560 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
