Пристрій блискавкозахисний

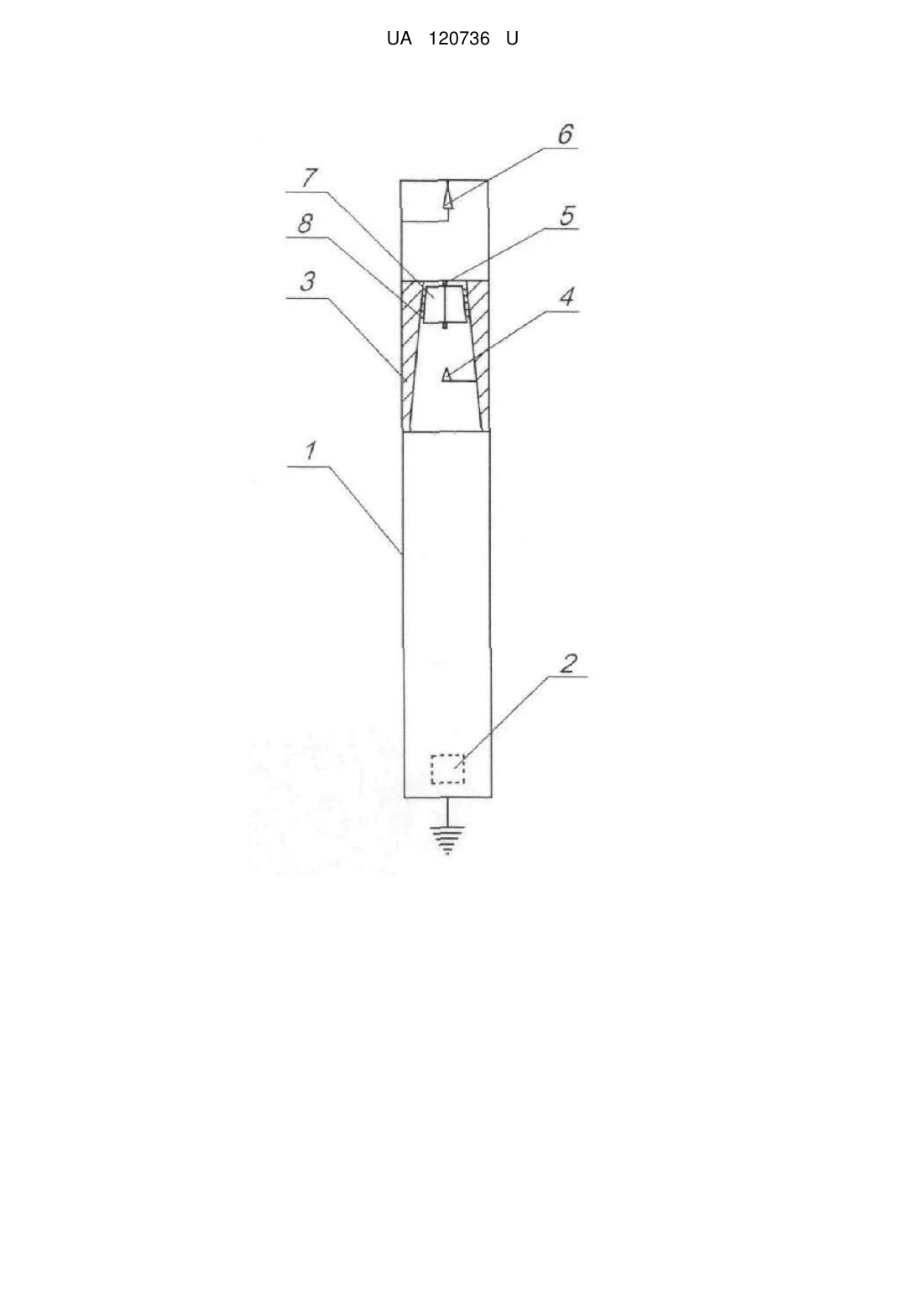

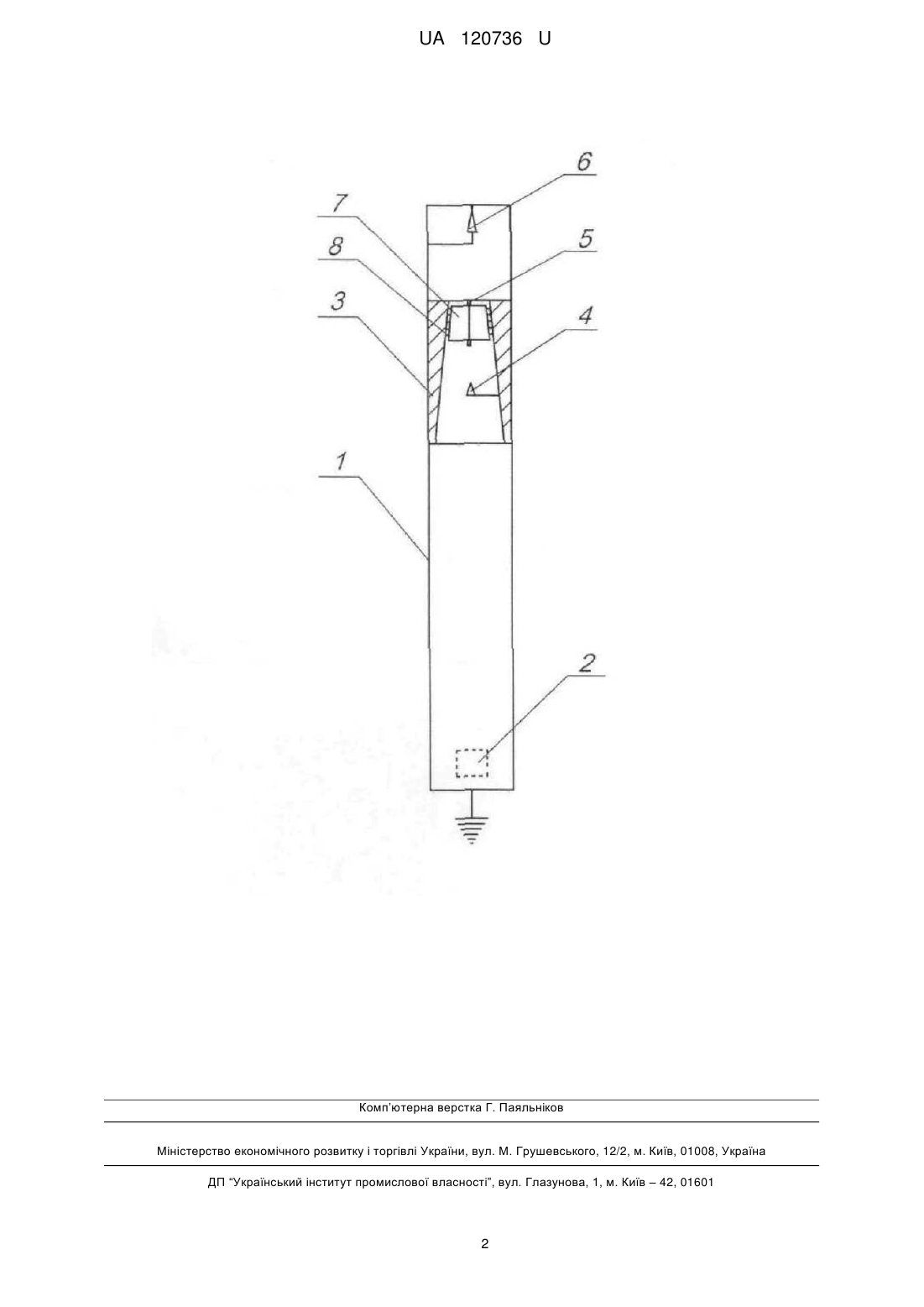

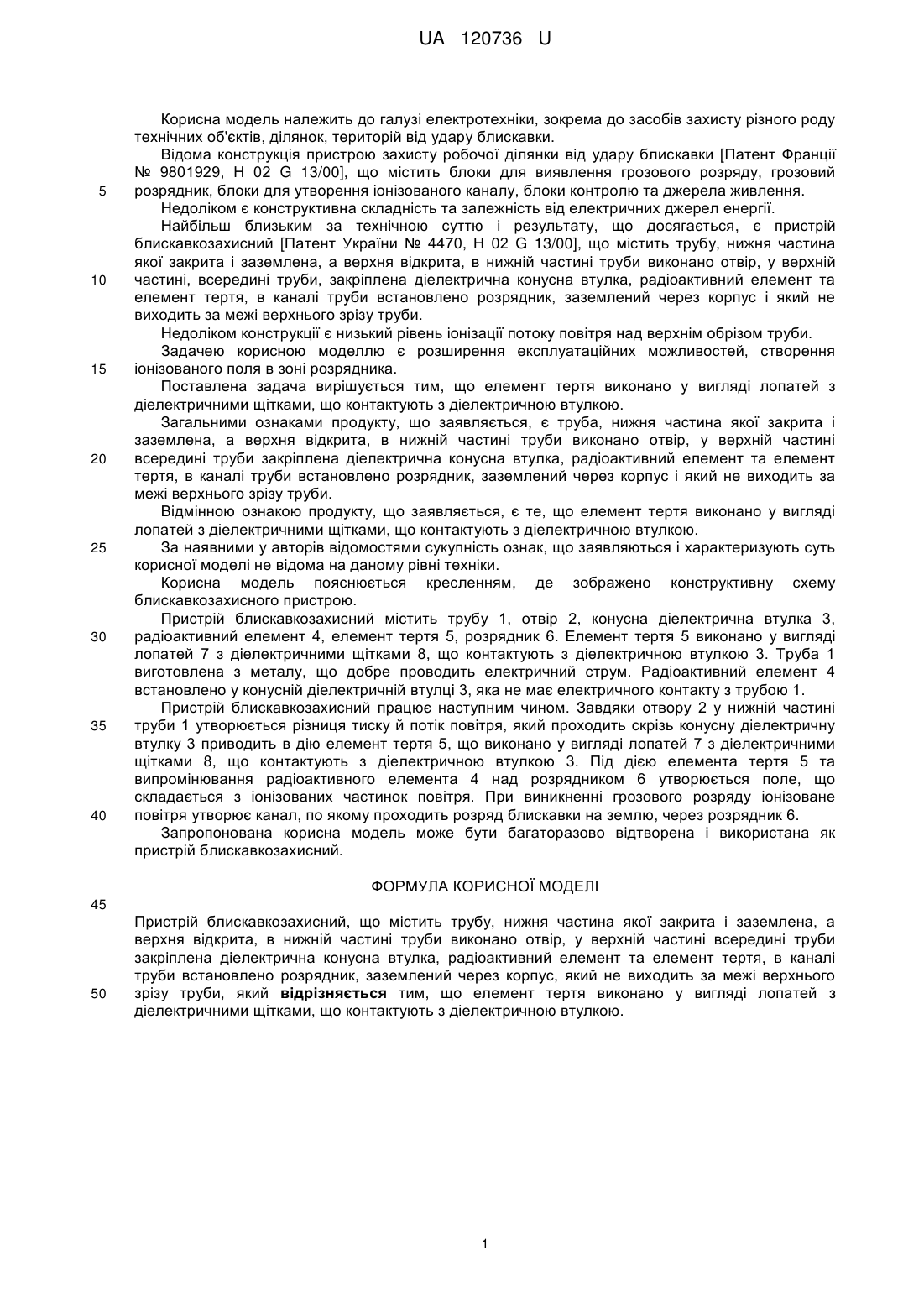

Реферат: Пристрій блискавкозахисний містить трубу, нижня частина якої закрита і заземлена, а верхня відкрита, в нижній частині труби виконано отвір. У верхній частині всередині труби закріплена діелектрична конусна втулка, радіоактивний елемент та елемент тертя, в каналі труби встановлено розрядник, заземлений через корпус, який не виходить за межі верхнього зрізу труби. Елемент тертя виконано у вигляді лопатей з діелектричними щітками, що контактують з діелектричною втулкою. UA 120736 U (54) ПРИСТРІЙ БЛИСКАВКОЗАХИСНИЙ UA 120736 U UA 120736 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі електротехніки, зокрема до засобів захисту різного роду технічних об'єктів, ділянок, територій від удару блискавки. Відома конструкція пристрою захисту робочої ділянки від удару блискавки [Патент Франції № 9801929, Н 02 G 13/00], що містить блоки для виявлення грозового розряду, грозовий розрядник, блоки для утворення іонізованого каналу, блоки контролю та джерела живлення. Недоліком є конструктивна складність та залежність від електричних джерел енергії. Найбільш близьким за технічною суттю і результату, що досягається, є пристрій блискавкозахисний [Патент України № 4470, Н 02 G 13/00], що містить трубу, нижня частина якої закрита і заземлена, а верхня відкрита, в нижній частині труби виконано отвір, у верхній частині, всередині труби, закріплена діелектрична конусна втулка, радіоактивний елемент та елемент тертя, в каналі труби встановлено розрядник, заземлений через корпус і який не виходить за межі верхнього зрізу труби. Недоліком конструкції є низький рівень іонізації потоку повітря над верхнім обрізом труби. Задачею корисною моделлю є розширення експлуатаційних можливостей, створення іонізованого поля в зоні розрядника. Поставлена задача вирішується тим, що елемент тертя виконано у вигляді лопатей з діелектричними щітками, що контактують з діелектричною втулкою. Загальними ознаками продукту, що заявляється, є труба, нижня частина якої закрита і заземлена, а верхня відкрита, в нижній частині труби виконано отвір, у верхній частині всередині труби закріплена діелектрична конусна втулка, радіоактивний елемент та елемент тертя, в каналі труби встановлено розрядник, заземлений через корпус і який не виходить за межі верхнього зрізу труби. Відмінною ознакою продукту, що заявляється, є те, що елемент тертя виконано у вигляді лопатей з діелектричними щітками, що контактують з діелектричною втулкою. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Корисна модель пояснюється кресленням, де зображено конструктивну схему блискавкозахисного пристрою. Пристрій блискавкозахисний містить трубу 1, отвір 2, конусна діелектрична втулка 3, радіоактивний елемент 4, елемент тертя 5, розрядник 6. Елемент тертя 5 виконано у вигляді лопатей 7 з діелектричними щітками 8, що контактують з діелектричною втулкою 3. Труба 1 виготовлена з металу, що добре проводить електричний струм. Радіоактивний елемент 4 встановлено у конусній діелектричній втулці 3, яка не має електричного контакту з трубою 1. Пристрій блискавкозахисний працює наступним чином. Завдяки отвору 2 у нижній частині труби 1 утворюється різниця тиску й потік повітря, який проходить скрізь конусну діелектричну втулку 3 приводить в дію елемент тертя 5, що виконано у вигляді лопатей 7 з діелектричними щітками 8, що контактують з діелектричною втулкою 3. Під дією елемента тертя 5 та випромінювання радіоактивного елемента 4 над розрядником 6 утворюється поле, що складається з іонізованих частинок повітря. При виникненні грозового розряду іонізоване повітря утворює канал, по якому проходить розряд блискавки на землю, через розрядник 6. Запропонована корисна модель може бути багаторазово відтворена і використана як пристрій блискавкозахисний. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій блискавкозахисний, що містить трубу, нижня частина якої закрита і заземлена, а верхня відкрита, в нижній частині труби виконано отвір, у верхній частині всередині труби закріплена діелектрична конусна втулка, радіоактивний елемент та елемент тертя, в каналі труби встановлено розрядник, заземлений через корпус, який не виходить за межі верхнього зрізу труби, який відрізняється тим, що елемент тертя виконано у вигляді лопатей з діелектричними щітками, що контактують з діелектричною втулкою. 1 UA 120736 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
