Пристрій для контролю ресурсу групи повітряних високовольтних вимикачів

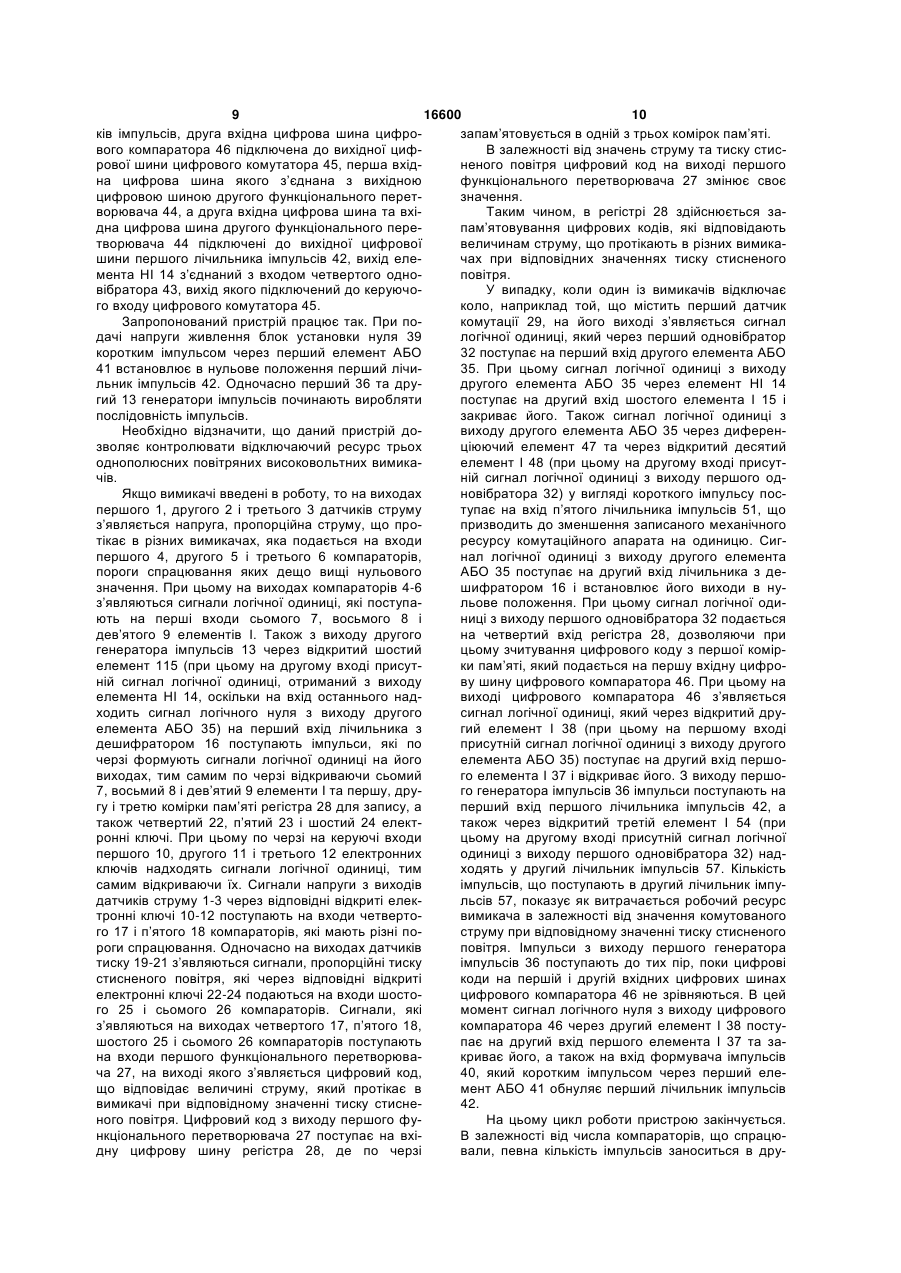

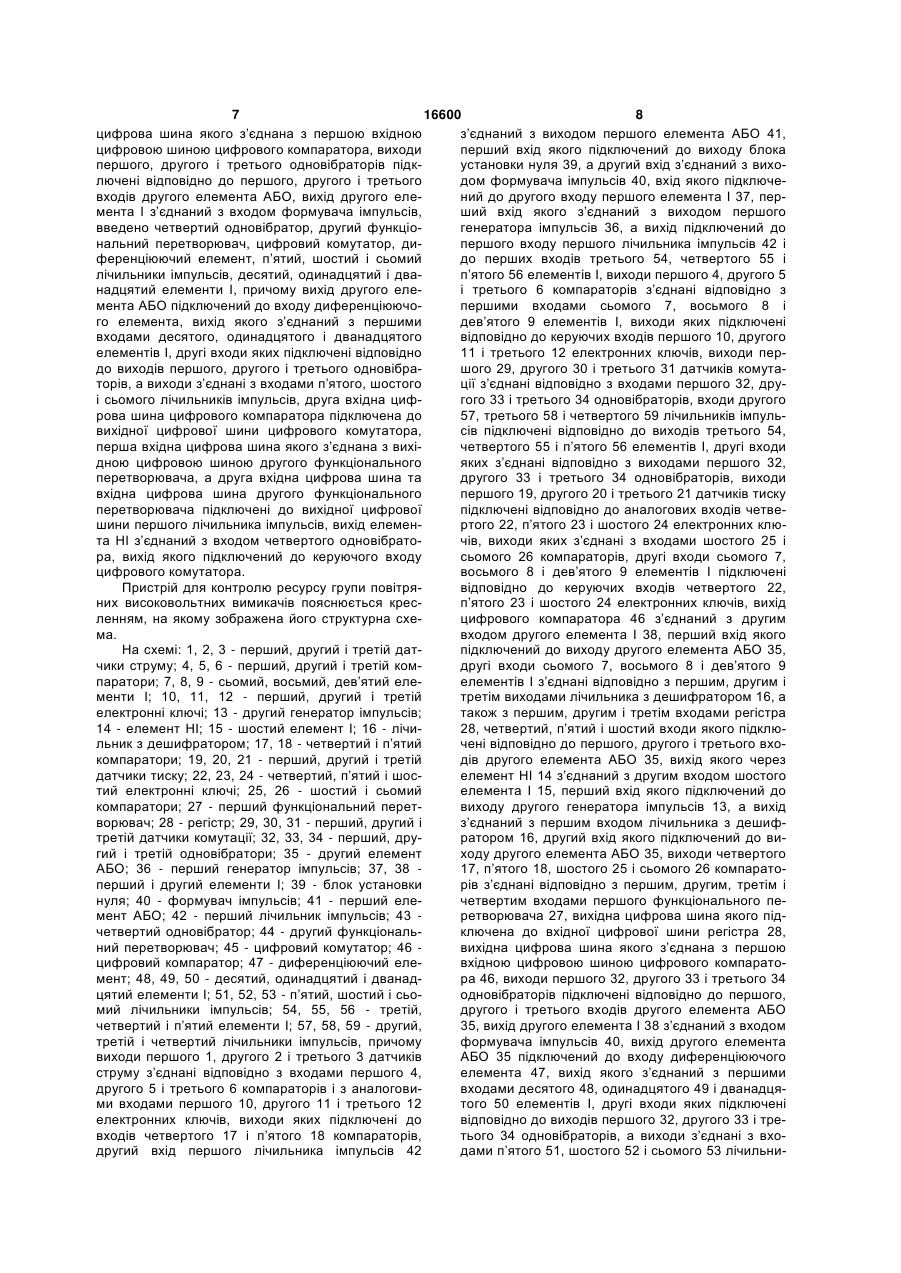

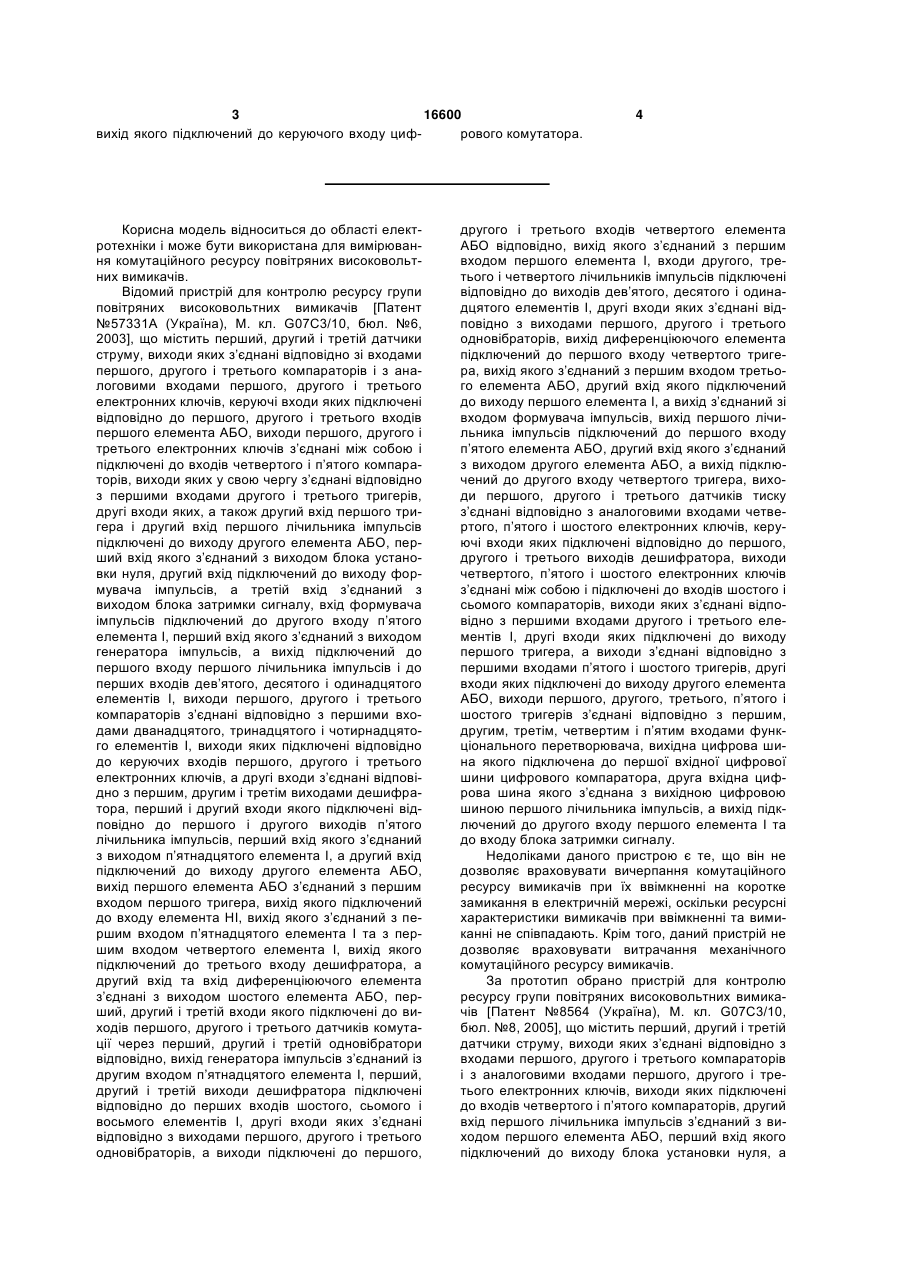

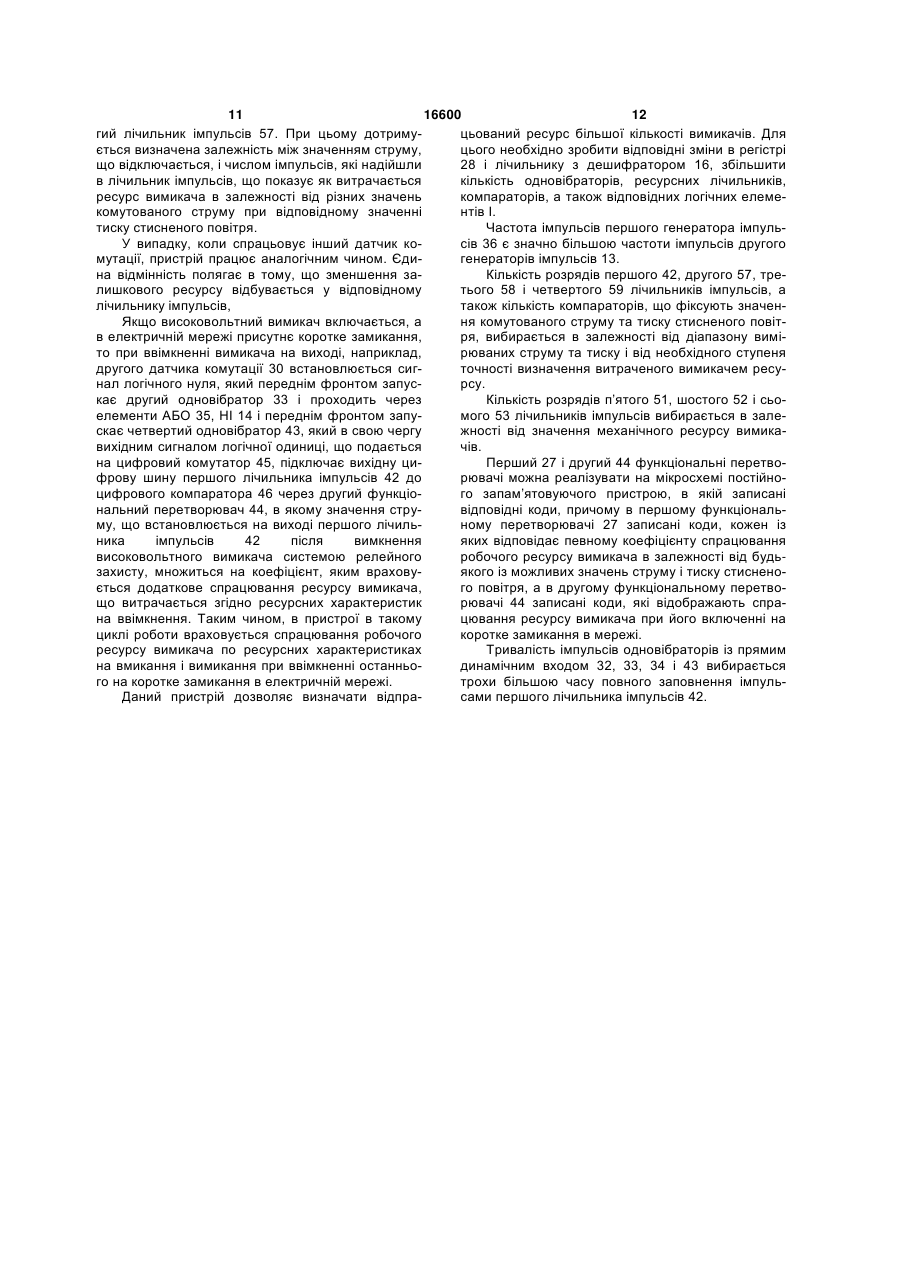

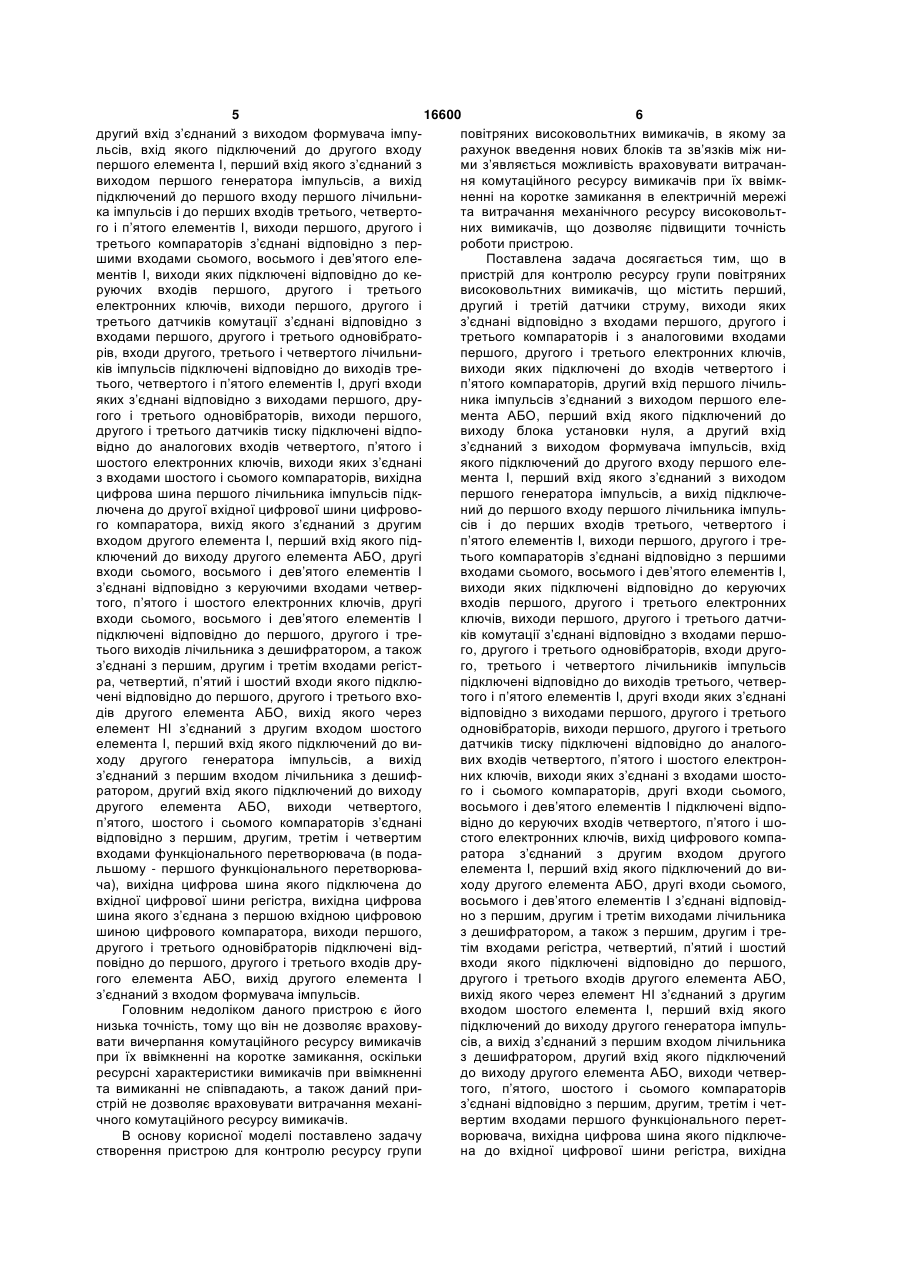

Пристрій для контролю ресурсу групи повітряних високовольтних вимикачів, що містить перший, другий і третій датчики струму, виходи яких з’єднані відповідно з входами першого, другого і третього компараторів і з аналоговими входами першого, другого і третього електронних ключів, виходи яких підключені до входів четвертого і п’ятого компараторів, другий вхід першого лічильника імпульсів з’єднаний з виходом першого елемента АБО, перший вхід якого підключений до виходу блока установки нуля, а другий вхід з’єднаний з виходом формувача імпульсів, вхід якого підключений до другого входу першого елемента І, перший вхід якого з’єднаний з виходом першого генератора імпульсів, а вихід підключений до першого входу першого лічильника імпульсів і до перших входів третього, четвертого і п’ятого елементів І, виходи першого, другого і третього компараторів з’єднані відповідно з першими входами сьомого, восьмого і дев’ятого елементів І, виходи яких підключені відповідно до керуючих входів першого, другого і третього електронних ключів, виходи першого, другого і третього датчиків комутації з’єднані відповідно з входами першого, другого і третього одновібраторів, входи другого, третього і четвертого лічильників імпульсів підключені відповідно до виходів третього, четвертого і п’ятого елементів І, другі входи яких з’єднані відповідно з виходами першого, другого і третього одновібраторів, виходи першого, другого і третього датчиків тиску підключені відповідно до аналогових входів четвертого, п’ятого і шостого електронних ключів, виходи яких з’єднані з входами шостого і сьомого компараторів, другі входи сьомого, восьмого і дев’ятого елементів І підключені відповідно до керуючих входів четвертого, п’ятого і шостого електронних ключів, вихід цифрового компаратора з’єднаний з другим входом другого елемента І, перший вхід якого підключений до ви 2 (19) 1 3 16600 вихід якого підключений до керуючого входу цифрового комутатора. Корисна модель відноситься до області електротехніки і може бути використана для вимірювання комутаційного ресурсу повітряних високовольтних вимикачів. Відомий пристрій для контролю ресурсу групи повітряних високовольтних вимикачів [Патент №57331А (Україна), М. кл. G07С3/10, бюл. №6, 2003], що містить перший, другий і третій датчики струму, виходи яких з’єднані відповідно зі входами першого, другого і третього компараторів і з аналоговими входами першого, другого і третього електронних ключів, керуючі входи яких підключені відповідно до першого, другого і третього входів першого елемента АБО, виходи першого, другого і третього електронних ключів з’єднані між собою і підключені до входів четвертого і п’ятого компараторів, виходи яких у свою чергу з’єднані відповідно з першими входами другого і третього тригерів, другі входи яких, а також другий вхід першого тригера і другий вхід першого лічильника імпульсів підключені до виходу другого елемента АБО, перший вхід якого з’єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з’єднаний з виходом блока затримки сигналу, вхід формувача імпульсів підключений до другого входу п’ятого елемента І, перший вхід якого з’єднаний з виходом генератора імпульсів, а вихід підключений до першого входу першого лічильника імпульсів і до перших входів дев’ятого, десятого і одинадцятого елементів І, виходи першого, другого і третього компараторів з’єднані відповідно з першими входами дванадцятого, тринадцятого і чотирнадцятого елементів І, виходи яких підключені відповідно до керуючих входів першого, другого і третього електронних ключів, а другі входи з’єднані відповідно з першим, другим і третім виходами дешифратора, перший і другий входи якого підключені відповідно до першого і другого виходів п’ятого лічильника імпульсів, перший вхід якого з’єднаний з виходом п’ятнадцятого елемента І, а другий вхід підключений до виходу другого елемента АБО, вихід першого елемента АБО з’єднаний з першим входом першого тригера, вихід якого підключений до входу елемента НІ, вихід якого з’єднаний з першим входом п’ятнадцятого елемента І та з першим входом четвертого елемента І, вихід якого підключений до третього входу дешифратора, а другий вхід та вхід диференціюючого елемента з’єднані з виходом шостого елемента АБО, перший, другий і третій входи якого підключені до виходів першого, другого і третього датчиків комутації через перший, другий і третій одновібратори відповідно, вихід генератора імпульсів з’єднаний із другим входом п’ятнадцятого елемента І, перший, другий і третій виходи дешифратора підключені відповідно до перших входів шостого, сьомого і восьмого елементів І, другі входи яких з’єднані відповідно з виходами першого, другого і третього одновібраторів, а виходи підключені до першого, 4 другого і третього входів четвертого елемента АБО відповідно, вихід якого з’єднаний з першим входом першого елемента І, входи другого, третього і четвертого лічильників імпульсів підключені відповідно до виходів дев’ятого, десятого і одинадцятого елементів І, другі входи яких з’єднані відповідно з виходами першого, другого і третього одновібраторів, вихід диференціюючого елемента підключений до першого входу четвертого тригера, вихід якого з’єднаний з першим входом третього елемента АБО, другий вхід якого підключений до виходу першого елемента І, а вихід з’єднаний зі входом формувача імпульсів, вихід першого лічильника імпульсів підключений до першого входу п’ятого елемента АБО, другий вхід якого з’єднаний з виходом другого елемента АБО, а вихід підключений до другого входу четвертого тригера, виходи першого, другого і третього датчиків тиску з’єднані відповідно з аналоговими входами четвертого, п’ятого і шостого електронних ключів, керуючі входи яких підключені відповідно до першого, другого і третього виходів дешифратора, виходи четвертого, п’ятого і шостого електронних ключів з’єднані між собою і підключені до входів шостого і сьомого компараторів, виходи яких з’єднані відповідно з першими входами другого і третього елементів І, другі входи яких підключені до виходу першого тригера, а виходи з’єднані відповідно з першими входами п’ятого і шостого тригерів, другі входи яких підключені до виходу другого елемента АБО, виходи першого, другого, третього, п’ятого і шостого тригерів з’єднані відповідно з першим, другим, третім, четвертим і п’ятим входами функціонального перетворювача, вихідна цифрова шина якого підключена до першої вхідної цифрової шини цифрового компаратора, друга вхідна цифрова шина якого з’єднана з вихідною цифровою шиною першого лічильника імпульсів, а вихід підключений до другого входу першого елемента І та до входу блока затримки сигналу. Недоліками даного пристрою є те, що він не дозволяє враховувати вичерпання комутаційного ресурсу вимикачів при їх ввімкненні на коротке замикання в електричній мережі, оскільки ресурсні характеристики вимикачів при ввімкненні та вимиканні не співпадають. Крім того, даний пристрій не дозволяє враховувати витрачання механічного комутаційного ресурсу вимикачів. За прототип обрано пристрій для контролю ресурсу групи повітряних високовольтних вимикачів [Патент №8564 (Україна), М. кл. G07С3/10, бюл. №8, 2005], що містить перший, другий і третій датчики струму, виходи яких з’єднані відповідно з входами першого, другого і третього компараторів і з аналоговими входами першого, другого і третього електронних ключів, виходи яких підключені до входів четвертого і п’ятого компараторів, другий вхід першого лічильника імпульсів з’єднаний з виходом першого елемента АБО, перший вхід якого підключений до виходу блока установки нуля, а 5 16600 6 другий вхід з’єднаний з виходом формувача імпуповітряних високовольтних вимикачів, в якому за льсів, вхід якого підключений до другого входу рахунок введення нових блоків та зв’язків між нипершого елемента І, перший вхід якого з’єднаний з ми з’являється можливість враховувати витрачанвиходом першого генератора імпульсів, а вихід ня комутаційного ресурсу вимикачів при їх ввімкпідключений до першого входу першого лічильниненні на коротке замикання в електричній мережі ка імпульсів і до перших входів третього, четвертота витрачання механічного ресурсу високовольтго і п’ятого елементів І, виходи першого, другого і них вимикачів, що дозволяє підвищити точність третього компараторів з’єднані відповідно з перроботи пристрою. шими входами сьомого, восьмого і дев’ятого елеПоставлена задача досягається тим, що в ментів І, виходи яких підключені відповідно до кепристрій для контролю ресурсу групи повітряних руючих входів першого, другого і третього високовольтних вимикачів, що містить перший, електронних ключів, виходи першого, другого і другий і третій датчики струму, виходи яких третього датчиків комутації з’єднані відповідно з з’єднані відповідно з входами першого, другого і входами першого, другого і третього одновібратотретього компараторів і з аналоговими входами рів, входи другого, третього і четвертого лічильнипершого, другого і третього електронних ключів, ків імпульсів підключені відповідно до виходів тревиходи яких підключені до входів четвертого і тього, четвертого і п’ятого елементів І, другі входи п’ятого компараторів, другий вхід першого лічильяких з’єднані відповідно з виходами першого, друника імпульсів з’єднаний з виходом першого елегого і третього одновібраторів, виходи першого, мента АБО, перший вхід якого підключений до другого і третього датчиків тиску підключені відповиходу блока установки нуля, а другий вхід відно до аналогових входів четвертого, п’ятого і з’єднаний з виходом формувача імпульсів, вхід шостого електронних ключів, виходи яких з’єднані якого підключений до другого входу першого елез входами шостого і сьомого компараторів, вихідна мента І, перший вхід якого з’єднаний з виходом цифрова шина першого лічильника імпульсів підкпершого генератора імпульсів, а вихід підключелючена до другої вхідної цифрової шини цифровоний до першого входу першого лічильника імпульго компаратора, вихід якого з’єднаний з другим сів і до перших входів третього, четвертого і входом другого елемента І, перший вхід якого підп’ятого елементів І, виходи першого, другого і треключений до виходу другого елемента АБО, другі тього компараторів з’єднані відповідно з першими входи сьомого, восьмого і дев’ятого елементів І входами сьомого, восьмого і дев’ятого елементів І, з’єднані відповідно з керуючими входами четвервиходи яких підключені відповідно до керуючих того, п’ятого і шостого електронних ключів, другі входів першого, другого і третього електронних входи сьомого, восьмого і дев’ятого елементів І ключів, виходи першого, другого і третього датчипідключені відповідно до першого, другого і треків комутації з’єднані відповідно з входами першотього виходів лічильника з дешифратором, а також го, другого і третього одновібраторів, входи другоз’єднані з першим, другим і третім входами регістго, третього і четвертого лічильників імпульсів ра, четвертий, п’ятий і шостий входи якого підклюпідключені відповідно до виходів третього, четверчені відповідно до першого, другого і третього вхотого і п’ятого елементів І, другі входи яких з’єднані дів другого елемента АБО, вихід якого через відповідно з виходами першого, другого і третього елемент НІ з’єднаний з другим входом шостого одновібраторів, виходи першого, другого і третього елемента І, перший вхід якого підключений до видатчиків тиску підключені відповідно до аналогоходу другого генератора імпульсів, а вихід вих входів четвертого, п’ятого і шостого електронз’єднаний з першим входом лічильника з дешифних ключів, виходи яких з’єднані з входами шосторатором, другий вхід якого підключений до виходу го і сьомого компараторів, другі входи сьомого, другого елемента АБО, виходи четвертого, восьмого і дев’ятого елементів І підключені відпоп’ятого, шостого і сьомого компараторів з’єднані відно до керуючих входів четвертого, п’ятого і шовідповідно з першим, другим, третім і четвертим стого електронних ключів, вихід цифрового компавходами функціонального перетворювача (в подаратора з’єднаний з другим входом другого льшому - першого функціонального перетворюваелемента І, перший вхід якого підключений до вича), вихідна цифрова шина якого підключена до ходу другого елемента АБО, другі входи сьомого, вхідної цифрової шини регістра, вихідна цифрова восьмого і дев’ятого елементів І з’єднані відповідшина якого з’єднана з першою вхідною цифровою но з першим, другим і третім виходами лічильника шиною цифрового компаратора, виходи першого, з дешифратором, а також з першим, другим і тредругого і третього одновібраторів підключені відтім входами регістра, четвертий, п’ятий і шостий повідно до першого, другого і третього входів друвходи якого підключені відповідно до першого, гого елемента АБО, вихід другого елемента І другого і третього входів другого елемента АБО, з’єднаний з входом формувача імпульсів. вихід якого через елемент НІ з’єднаний з другим Головним недоліком даного пристрою є його входом шостого елемента І, перший вхід якого низька точність, тому що він не дозволяє враховупідключений до виходу другого генератора імпульвати вичерпання комутаційного ресурсу вимикачів сів, а вихід з’єднаний з першим входом лічильника при їх ввімкненні на коротке замикання, оскільки з дешифратором, другий вхід якого підключений ресурсні характеристики вимикачів при ввімкненнідо виходу другого елемента АБО, виходи четверта вимиканні не співпадають, а також даний притого, п’ятого, шостого і сьомого компараторів стрій не дозволяє враховувати витрачання механіз’єднані відповідно з першим, другим, третім і четчного комутаційного ресурсу вимикачів. вертим входами першого функціонального перетВ основу корисної моделі поставлено задачу ворювача, вихідна цифрова шина якого підключестворення пристрою для контролю ресурсу групи на до вхідної цифрової шини регістра, вихідна 7 16600 8 цифрова шина якого з’єднана з першою вхідною з’єднаний з виходом першого елемента АБО 41, цифровою шиною цифрового компаратора, виходи перший вхід якого підключений до виходу блока першого, другого і третього одновібраторів підкустановки нуля 39, а другий вхід з’єднаний з вихолючені відповідно до першого, другого і третього дом формувача імпульсів 40, вхід якого підключевходів другого елемента АБО, вихід другого елений до другого входу першого елемента І 37, пермента І з’єднаний з входом формувача імпульсів, ший вхід якого з’єднаний з виходом першого введено четвертий одновібратор, другий функціогенератора імпульсів 36, а вихід підключений до нальний перетворювач, цифровий комутатор, дипершого входу першого лічильника імпульсів 42 і ференціюючий елемент, п’ятий, шостий і сьомий до перших входів третього 54, четвертого 55 і лічильники імпульсів, десятий, одинадцятий і двап’ятого 56 елементів І, виходи першого 4, другого 5 надцятий елементи І, причому вихід другого елеі третього 6 компараторів з’єднані відповідно з мента АБО підключений до входу диференціюючопершими входами сьомого 7, восьмого 8 і го елемента, вихід якого з’єднаний з першими дев’ятого 9 елементів І, виходи яких підключені входами десятого, одинадцятого і дванадцятого відповідно до керуючих входів першого 10, другого елементів І, другі входи яких підключені відповідно 11 і третього 12 електронних ключів, виходи пердо виходів першого, другого і третього одновібрашого 29, другого 30 і третього 31 датчиків комутаторів, а виходи з’єднані з входами п’ятого, шостого ції з’єднані відповідно з входами першого 32, друі сьомого лічильників імпульсів, друга вхідна цифгого 33 і третього 34 одновібраторів, входи другого рова шина цифрового компаратора підключена до 57, третього 58 і четвертого 59 лічильників імпульвихідної цифрової шини цифрового комутатора, сів підключені відповідно до виходів третього 54, перша вхідна цифрова шина якого з’єднана з вихічетвертого 55 і п’ятого 56 елементів І, другі входи дною цифровою шиною другого функціонального яких з’єднані відповідно з виходами першого 32, перетворювача, а друга вхідна цифрова шина та другого 33 і третього 34 одновібраторів, виходи вхідна цифрова шина другого функціонального першого 19, другого 20 і третього 21 датчиків тиску перетворювача підключені до вихідної цифрової підключені відповідно до аналогових входів четвешини першого лічильника імпульсів, вихід елеменртого 22, п’ятого 23 і шостого 24 електронних клюта НІ з’єднаний з входом четвертого одновібраточів, виходи яких з’єднані з входами шостого 25 і ра, вихід якого підключений до керуючого входу сьомого 26 компараторів, другі входи сьомого 7, цифрового комутатора. восьмого 8 і дев’ятого 9 елементів І підключені Пристрій для контролю ресурсу групи повітрявідповідно до керуючих входів четвертого 22, них високовольтних вимикачів пояснюється кресп’ятого 23 і шостого 24 електронних ключів, вихід ленням, на якому зображена його структурна схецифрового компаратора 46 з’єднаний з другим ма. входом другого елемента І 38, перший вхід якого На схемі: 1, 2, 3 - перший, другий і третій датпідключений до виходу другого елемента АБО 35, чики струму; 4, 5, 6 - перший, другий і третій комдругі входи сьомого 7, восьмого 8 і дев’ятого 9 паратори; 7, 8, 9 - сьомий, восьмий, дев’ятий елеелементів І з’єднані відповідно з першим, другим і менти І; 10, 11, 12 - перший, другий і третій третім виходами лічильника з дешифратором 16, а електронні ключі; 13 - другий генератор імпульсів; також з першим, другим і третім входами регістра 14 - елемент НІ; 15 - шостий елемент І; 16 - лічи28, четвертий, п’ятий і шостий входи якого підклюльник з дешифратором; 17, 18 - четвертий і п’ятий чені відповідно до першого, другого і третього вхокомпаратори; 19, 20, 21 - перший, другий і третій дів другого елемента АБО 35, вихід якого через датчики тиску; 22, 23, 24 - четвертий, п’ятий і шоселемент НІ 14 з’єднаний з другим входом шостого тий електронні ключі; 25, 26 - шостий і сьомий елемента І 15, перший вхід якого підключений до компаратори; 27 - перший функціональний перетвиходу другого генератора імпульсів 13, а вихід ворювач; 28 - регістр; 29, 30, 31 - перший, другий і з’єднаний з першим входом лічильника з дешифтретій датчики комутації; 32, 33, 34 - перший, друратором 16, другий вхід якого підключений до вигий і третій одновібратори; 35 - другий елемент ходу другого елемента АБО 35, виходи четвертого АБО; 36 - перший генератор імпульсів; 37, 38 17, п’ятого 18, шостого 25 і сьомого 26 компаратоперший і другий елементи І; 39 - блок установки рів з’єднані відповідно з першим, другим, третім і нуля; 40 - формувач імпульсів; 41 - перший елечетвертим входами першого функціонального пемент АБО; 42 - перший лічильник імпульсів; 43 ретворювача 27, вихідна цифрова шина якого підчетвертий одновібратор; 44 - другий функціональключена до вхідної цифрової шини регістра 28, ний перетворювач; 45 - цифровий комутатор; 46 вихідна цифрова шина якого з’єднана з першою цифровий компаратор; 47 - диференціюючий елевхідною цифровою шиною цифрового компаратомент; 48, 49, 50 - десятий, одинадцятий і дванадра 46, виходи першого 32, другого 33 і третього 34 цятий елементи І; 51, 52, 53 - п’ятий, шостий і сьоодновібраторів підключені відповідно до першого, мий лічильники імпульсів; 54, 55, 56 - третій, другого і третього входів другого елемента АБО четвертий і п’ятий елементи І; 57, 58, 59 - другий, 35, вихід другого елемента І 38 з’єднаний з входом третій і четвертий лічильники імпульсів, причому формувача імпульсів 40, вихід другого елемента виходи першого 1, другого 2 і третього 3 датчиків АБО 35 підключений до входу диференціюючого струму з’єднані відповідно з входами першого 4, елемента 47, вихід якого з’єднаний з першими другого 5 і третього 6 компараторів і з аналоговивходами десятого 48, одинадцятого 49 і дванадцями входами першого 10, другого 11 і третього 12 того 50 елементів І, другі входи яких підключені електронних ключів, виходи яких підключені до відповідно до виходів першого 32, другого 33 і тревходів четвертого 17 і п’ятого 18 компараторів, тього 34 одновібраторів, а виходи з’єднані з входругий вхід першого лічильника імпульсів 42 дами п’ятого 51, шостого 52 і сьомого 53 лічильни 9 16600 10 ків імпульсів, друга вхідна цифрова шина цифрозапам’ятовується в одній з трьох комірок пам’яті. вого компаратора 46 підключена до вихідної цифВ залежності від значень струму та тиску стисрової шини цифрового комутатора 45, перша вхідненого повітря цифровий код на виході першого на цифрова шина якого з’єднана з вихідною функціонального перетворювача 27 змінює своє цифровою шиною другого функціонального перетзначення. ворювача 44, а друга вхідна цифрова шина та вхіТаким чином, в регістрі 28 здійснюється задна цифрова шина другого функціонального перепам’ятовування цифрових кодів, які відповідають творювача 44 підключені до вихідної цифрової величинам струму, що протікають в різних вимикашини першого лічильника імпульсів 42, вихід елечах при відповідних значеннях тиску стисненого мента НІ 14 з’єднаний з входом четвертого одноповітря. вібратора 43, вихід якого підключений до керуючоУ випадку, коли один із вимикачів відключає го входу цифрового комутатора 45. коло, наприклад той, що містить перший датчик Запропонований пристрій працює так. При покомутації 29, на його виході з’являється сигнал дачі напруги живлення блок установки нуля 39 логічної одиниці, який через перший одновібратор коротким імпульсом через перший елемент АБО 32 поступає на перший вхід другого елемента АБО 41 встановлює в нульове положення перший лічи35. При цьому сигнал логічної одиниці з виходу льник імпульсів 42. Одночасно перший 36 та друдругого елемента АБО 35 через елемент НІ 14 гий 13 генератори імпульсів починають виробляти поступає на другий вхід шостого елемента І 15 і послідовність імпульсів. закриває його. Також сигнал логічної одиниці з Необхідно відзначити, що даний пристрій довиходу другого елемента АБО 35 через диферензволяє контролювати відключаючий ресурс трьох ціюючий елемент 47 та через відкритий десятий однополюсних повітряних високовольтних вимикаелемент І 48 (при цьому на другому вході присутчів. ній сигнал логічної одиниці з виходу першого одЯкщо вимикачі введені в роботу, то на виходах новібратора 32) у вигляді короткого імпульсу поспершого 1, другого 2 і третього 3 датчиків струму тупає на вхід п’ятого лічильника імпульсів 51, що з’являється напруга, пропорційна струму, що пропризводить до зменшення записаного механічного тікає в різних вимикачах, яка подається на входи ресурсу комутаційного апарата на одиницю. Сигпершого 4, другого 5 і третього 6 компараторів, нал логічної одиниці з виходу другого елемента пороги спрацювання яких дещо вищі нульового АБО 35 поступає на другий вхід лічильника з дезначення. При цьому на виходах компараторів 4-6 шифратором 16 і встановлює його виходи в нуз’являються сигнали логічної одиниці, які поступальове положення. При цьому сигнал логічної одиють на перші входи сьомого 7, восьмого 8 і ниці з виходу першого одновібратора 32 подається дев’ятого 9 елементів І. Також з виходу другого на четвертий вхід регістра 28, дозволяючи при генератора імпульсів 13 через відкритий шостий цьому зчитування цифрового коду з першої комірелемент 115 (при цьому на другому вході присутки пам’яті, який подається на першу вхідну цифроній сигнал логічної одиниці, отриманий з виходу ву шину цифрового компаратора 46. При цьому на елемента НІ 14, оскільки на вхід останнього надвиході цифрового компаратора 46 з’являється ходить сигнал логічного нуля з виходу другого сигнал логічної одиниці, який через відкритий друелемента АБО 35) на перший вхід лічильника з гий елемент І 38 (при цьому на першому вході дешифратором 16 поступають імпульси, які по присутній сигнал логічної одиниці з виходу другого черзі формують сигнали логічної одиниці на його елемента АБО 35) поступає на другий вхід першовиходах, тим самим по черзі відкриваючи сьомий го елемента І 37 і відкриває його. З виходу першо7, восьмий 8 і дев’ятий 9 елементи І та першу, друго генератора імпульсів 36 імпульси поступають на гу і третю комірки пам’яті регістра 28 для запису, а перший вхід першого лічильника імпульсів 42, а також четвертий 22, п’ятий 23 і шостий 24 електтакож через відкритий третій елемент І 54 (при ронні ключі. При цьому по черзі на керуючі входи цьому на другому вході присутній сигнал логічної першого 10, другого 11 і третього 12 електронних одиниці з виходу першого одновібратора 32) надключів надходять сигнали логічної одиниці, тим ходять у другий лічильник імпульсів 57. Кількість самим відкриваючи їх. Сигнали напруги з виходів імпульсів, що поступають в другий лічильник імпудатчиків струму 1-3 через відповідні відкриті елекльсів 57, показує як витрачається робочий ресурс тронні ключі 10-12 поступають на входи четвертовимикача в залежності від значення комутованого го 17 і п’ятого 18 компараторів, які мають різні поструму при відповідному значенні тиску стисненого роги спрацювання. Одночасно на виходах датчиків повітря. Імпульси з виходу першого генератора тиску 19-21 з’являються сигнали, пропорційні тиску імпульсів 36 поступають до тих пір, поки цифрові стисненого повітря, які через відповідні відкриті коди на першій і другій вхідних цифрових шинах електронні ключі 22-24 подаються на входи шостоцифрового компаратора 46 не зрівняються. В цей го 25 і сьомого 26 компараторів. Сигнали, які момент сигнал логічного нуля з виходу цифрового з’являються на виходах четвертого 17, п’ятого 18, компаратора 46 через другий елемент І 38 постушостого 25 і сьомого 26 компараторів поступають пає на другий вхід першого елемента І 37 та зана входи першого функціонального перетворювакриває його, а також на вхід формувача імпульсів ча 27, на виході якого з’являється цифровий код, 40, який коротким імпульсом через перший елещо відповідає величині струму, який протікає в мент АБО 41 обнуляє перший лічильник імпульсів вимикачі при відповідному значенні тиску стисне42. ного повітря. Цифровий код з виходу першого фуНа цьому цикл роботи пристрою закінчується. нкціонального перетворювача 27 поступає на вхіВ залежності від числа компараторів, що спрацюдну цифрову шину регістра 28, де по черзі вали, певна кількість імпульсів заноситься в дру 11 16600 12 гий лічильник імпульсів 57. При цьому дотримуцьований ресурс більшої кількості вимикачів. Для ється визначена залежність між значенням струму, цього необхідно зробити відповідні зміни в регістрі що відключається, і числом імпульсів, які надійшли 28 і лічильнику з дешифратором 16, збільшити в лічильник імпульсів, що показує як витрачається кількість одновібраторів, ресурсних лічильників, ресурс вимикача в залежності від різних значень компараторів, а також відповідних логічних елемекомутованого струму при відповідному значенні нтів І. тиску стисненого повітря. Частота імпульсів першого генератора імпульУ випадку, коли спрацьовує інший датчик косів 36 є значно більшою частоти імпульсів другого мутації, пристрій працює аналогічним чином. Єдигенераторів імпульсів 13. на відмінність полягає в тому, що зменшення заКількість розрядів першого 42, другого 57, трелишкового ресурсу відбувається у відповідному тього 58 і четвертого 59 лічильників імпульсів, а лічильнику імпульсів, також кількість компараторів, що фіксують значенЯкщо високовольтний вимикач включається, а ня комутованого струму та тиску стисненого повітв електричній мережі присутнє коротке замикання, ря, вибирається в залежності від діапазону виміто при ввімкненні вимикача на виході, наприклад, рюваних струму та тиску і від необхідного ступеня другого датчика комутації 30 встановлюється сигточності визначення витраченого вимикачем ресунал логічного нуля, який переднім фронтом запусрсу. кає другий одновібратор 33 і проходить через Кількість розрядів п’ятого 51, шостого 52 і сьоелементи АБО 35, НІ 14 і переднім фронтом запумого 53 лічильників імпульсів вибирається в залескає четвертий одновібратор 43, який в свою чергу жності від значення механічного ресурсу вимикавихідним сигналом логічної одиниці, що подається чів. на цифровий комутатор 45, підключає вихідну циПерший 27 і другий 44 функціональні перетвофрову шину першого лічильника імпульсів 42 до рювачі можна реалізувати на мікросхемі постійноцифрового компаратора 46 через другий функціого запам’ятовуючого пристрою, в якій записані нальний перетворювач 44, в якому значення струвідповідні коди, причому в першому функціональму, що встановлюється на виході першого лічильному перетворювачі 27 записані коди, кожен із ника імпульсів 42 після вимкнення яких відповідає певному коефіцієнту спрацювання високовольтного вимикача системою релейного робочого ресурсу вимикача в залежності від будьзахисту, множиться на коефіцієнт, яким враховуякого із можливих значень струму і тиску стисненоється додаткове спрацювання ресурсу вимикача, го повітря, а в другому функціональному перетвощо витрачається згідно ресурсних характеристик рювачі 44 записані коди, які відображають спрана ввімкнення. Таким чином, в пристрої в такому цювання ресурсу вимикача при його включенні на циклі роботи враховується спрацювання робочого коротке замикання в мережі. ресурсу вимикача по ресурсних характеристиках Тривалість імпульсів одновібраторів із прямим на вмикання і вимикання при ввімкненні останньодинамічним входом 32, 33, 34 і 43 вибирається го на коротке замикання в електричній мережі. трохи більшою часу повного заповнення імпульДаний пристрій дозволяє визначати відпрасами першого лічильника імпульсів 42. 13 Комп’ютерна верстка В. Мацело 16600 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
