Пристрій для контролю ресурсу групи повітряних високовольтних вимикачів

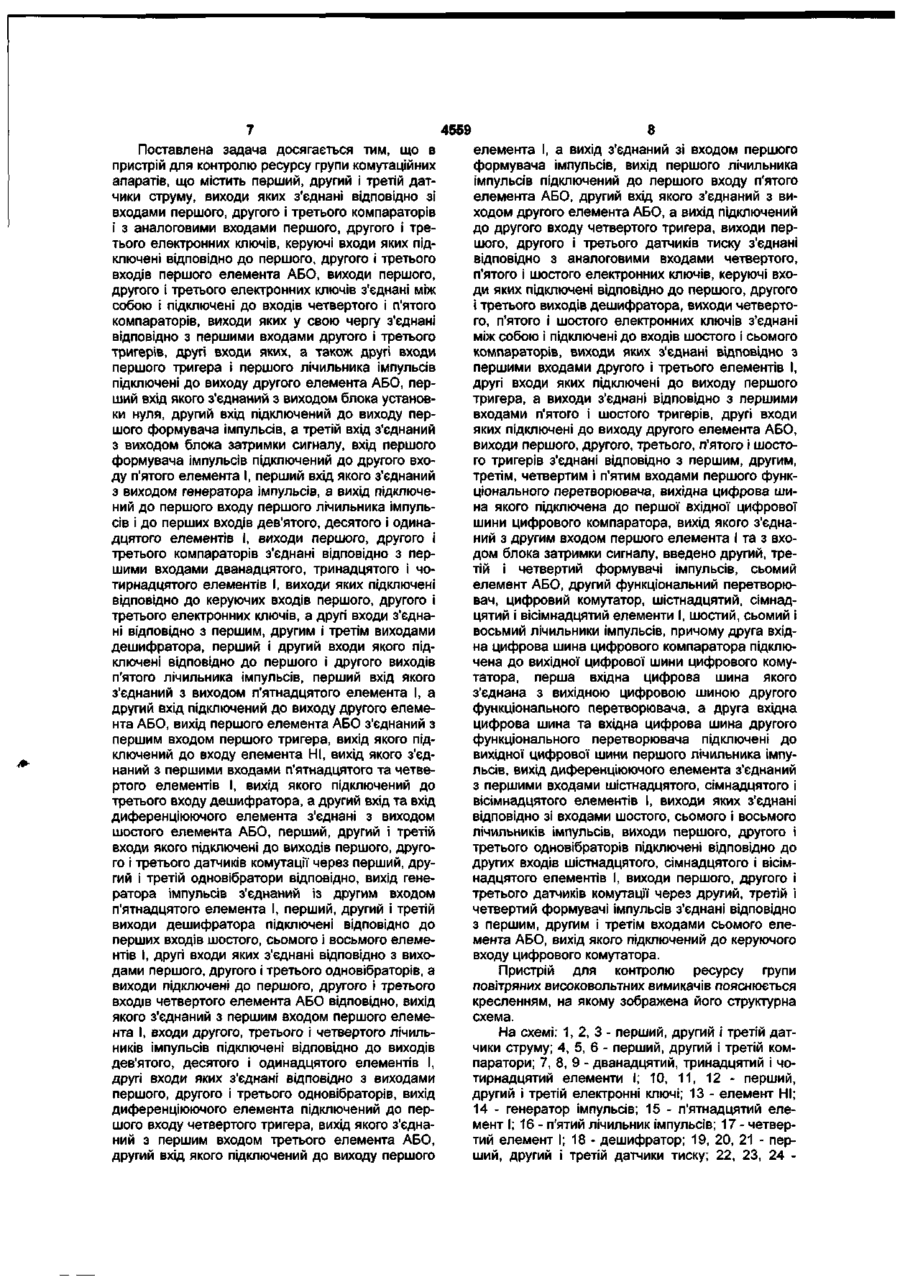

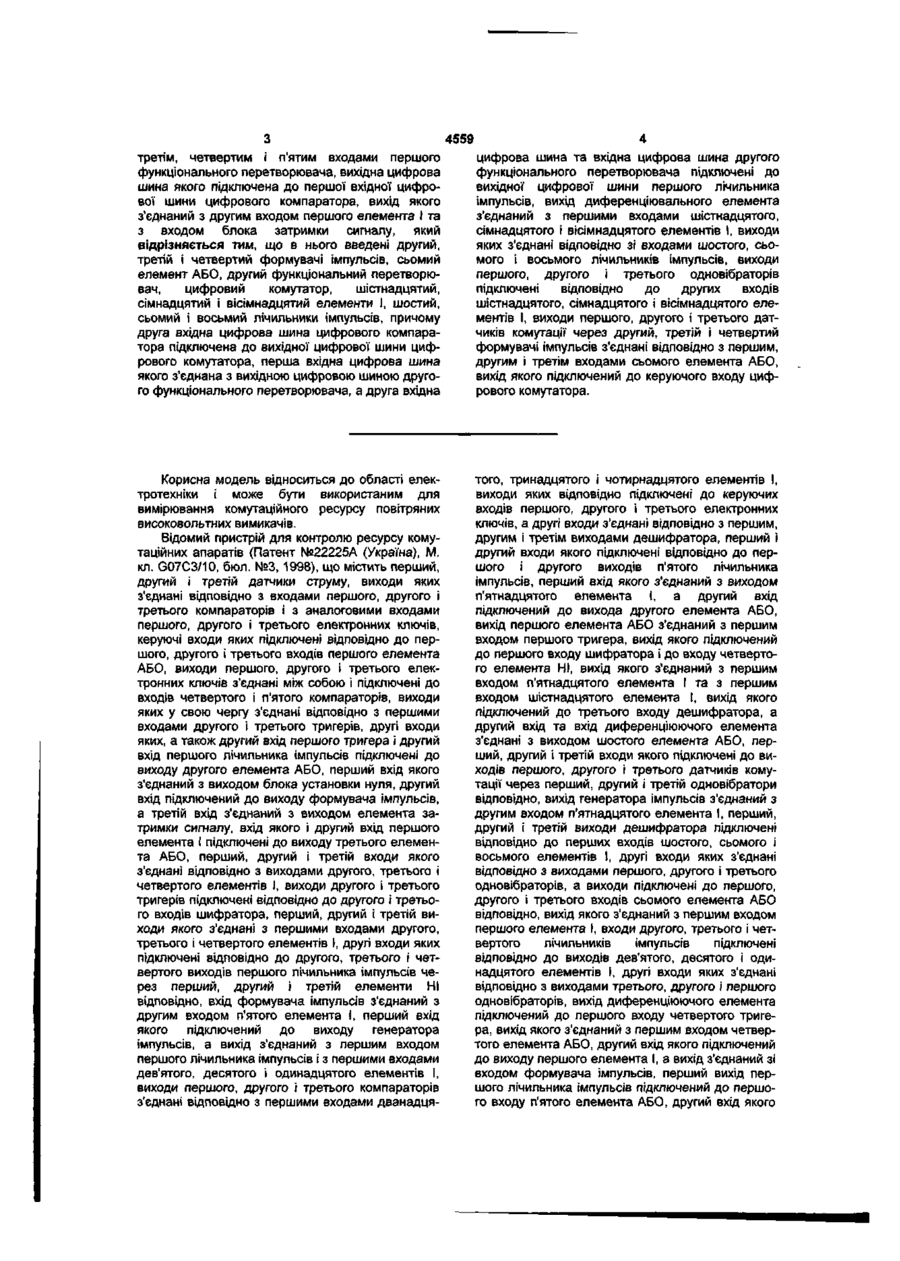

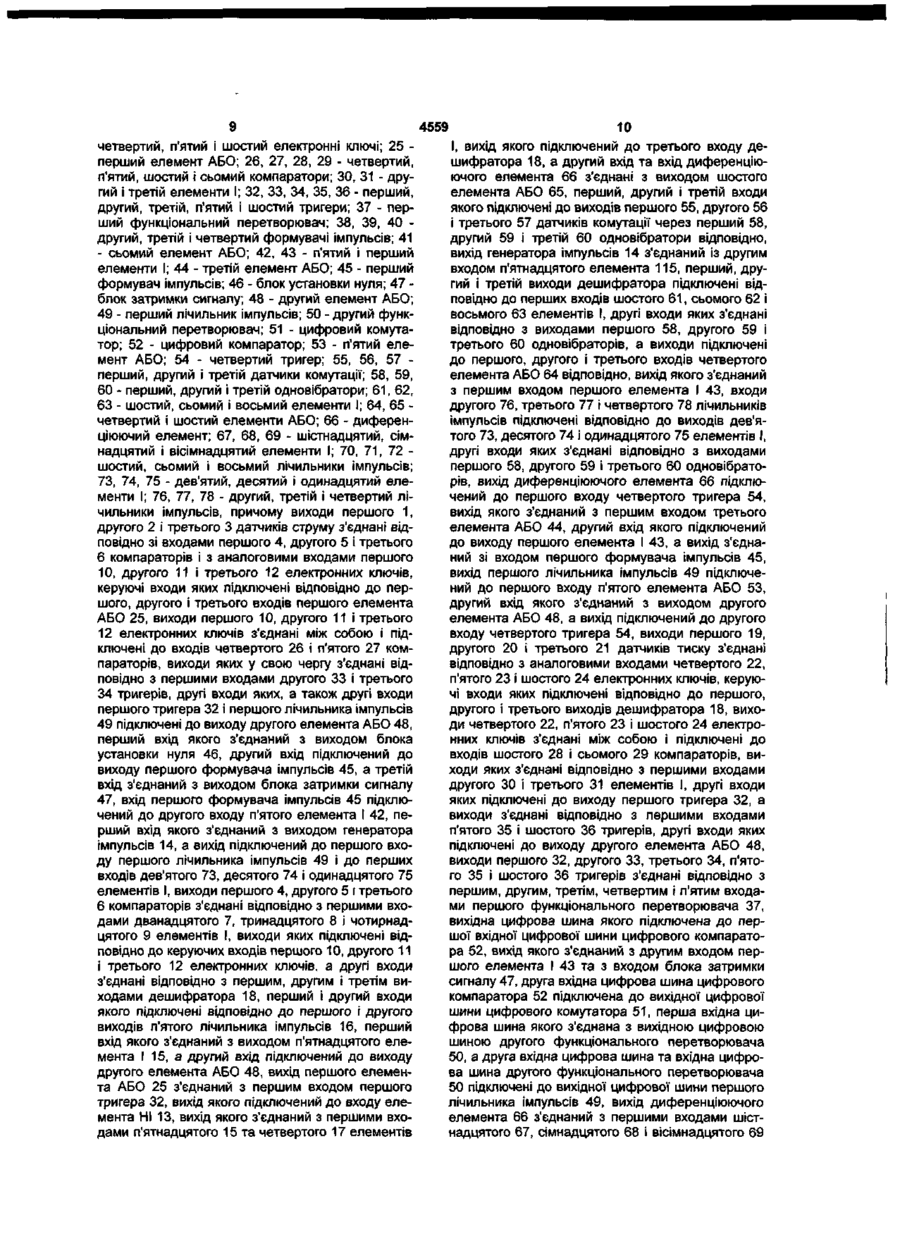

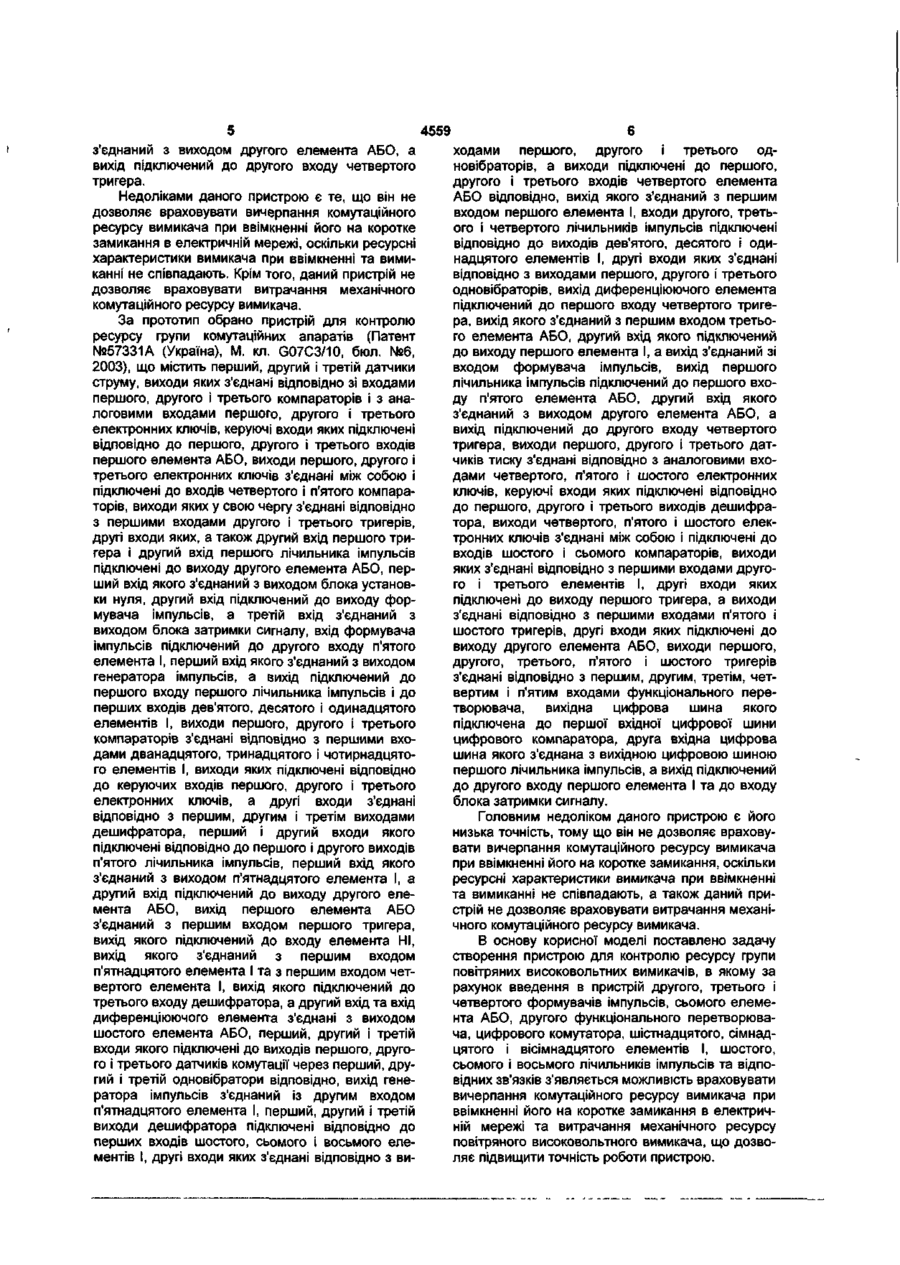

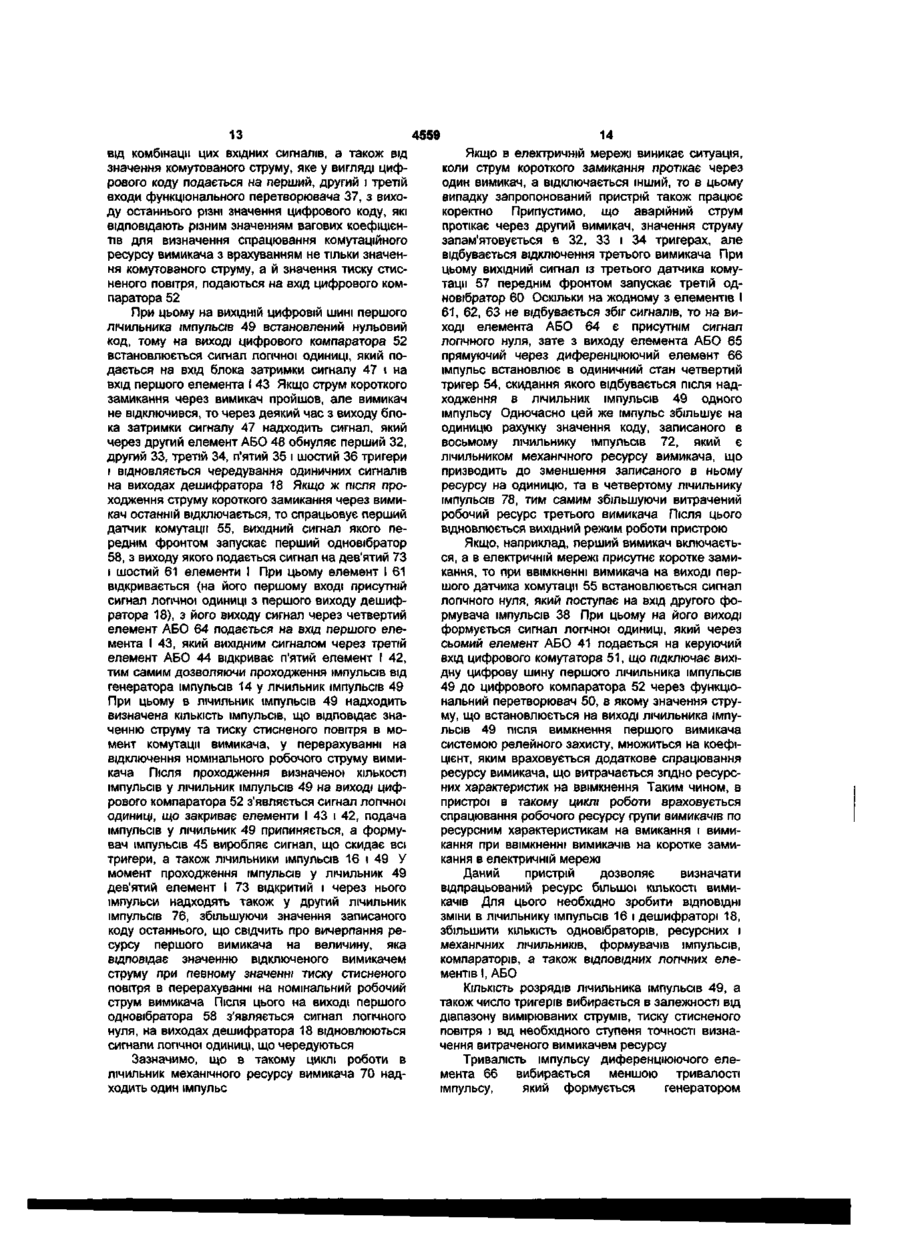

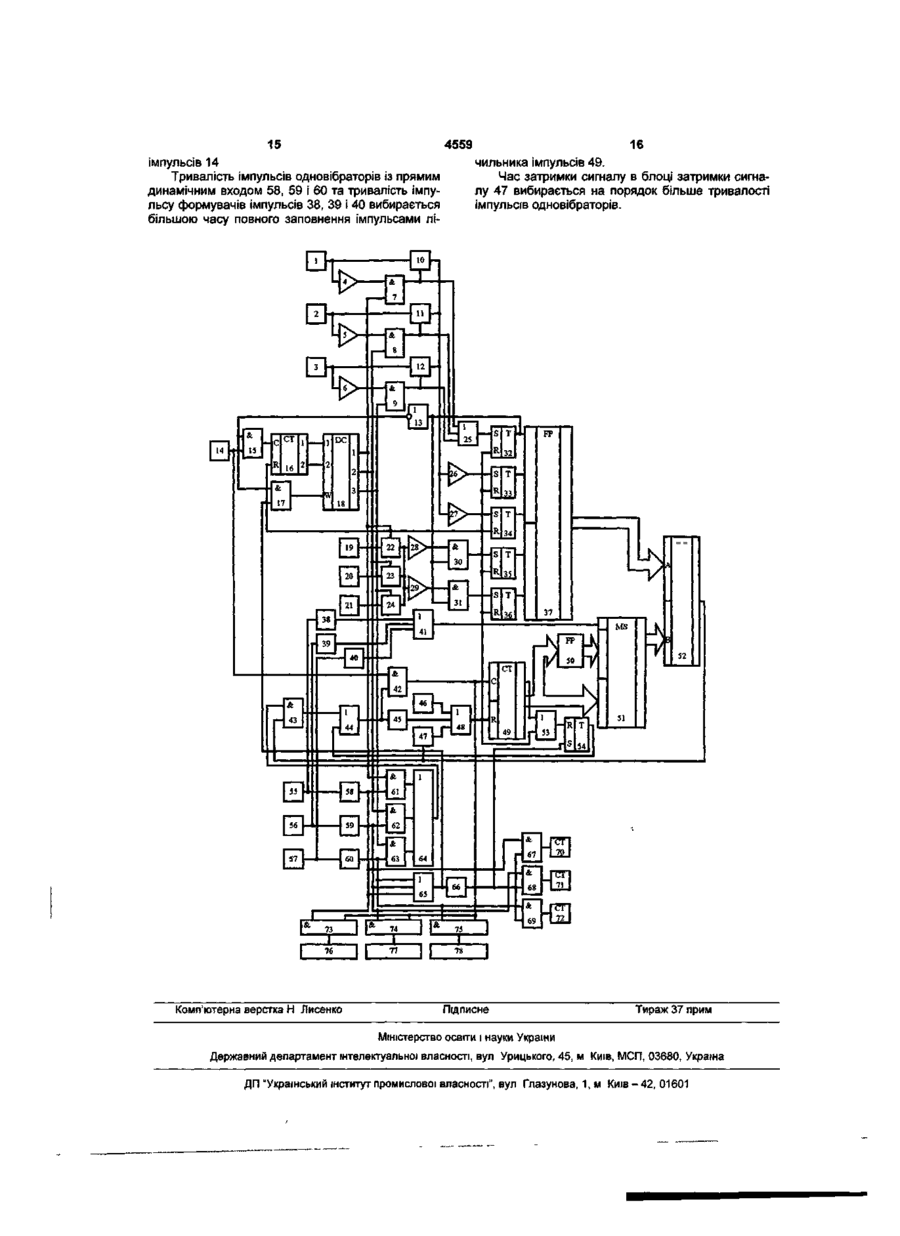

Пристрій для контролю ресурсу повітряних високовольтних вимикачів, що містить перший, другий і третій датчики струму, виходи яких з'єднані ВІДПОВІДНО зі входами першого, другого і третього компараторів і з аналоговими входами першого, другого і третього електронних ключів, керуючі входи яких підключені ВІДПОВІДНО до першого, другого і третього входів першого елемента АБО, виходи першого, другого і третього електронних ключів з'єднані між собою і підключені до входів четвертого і п'ятого компараторів, виходи яких у свою чергу з'єднані ВІДПОВІДНО З першими входами другого і третього тригерів, другі входи яких, а також другі входи першого тригера і першого лічильника імпульсів підключені до виходу другого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу першого формувача імпульсів, а третій вхід з'єднаний з виходом блока затримки сигналу, вхід першого формувача імпульсів підключений до другого входу п'ятого елемента І, перший вхід якого з'єднаний з виходом генератора імпульсів, а вихід підключений до першого входу першого лічильника імпульсів і до перших входів дев'ятого, десятого і одинадцятого елементів І, виходи першого, другого і третього компараторів з'єднані ВІДПОВІДНО З першими входами дванадцятого, тринадцятого і чотирнадцятого елементів І, виходи яких підключені ВІДПОВІДНО до керуючих входів першого, другого і третього електронних ключів, а другі входи з'єднані ВІДПОВІДНО з першим, другим і третім виходами дешифратора, перший і другий входи якого підключені ВІДПОВІДНО до першого і другого виходів п'ятого лічильника імпульсів, перший вхід якого з'єднаний з виходом п'ятнадцятого елемента І, а другий вхід підключений до виходу другого елемента АБО, вихід першого елемента АБО з'єднаний з першим входом першого тригера, вихід якого підключений до входу елемента НІ, вихід якого з'єднаний з першими входами п'ятнадцятого та четвертого елементів І, вихід якого підключений до третього входу дешифратора, а другий вхід та вхід диференціювального елемента з'єднані з виходом шостого елемента АБО, перший, другий і третій входи якого підключені до виходів першого, другого і третього датчиків комутації через перший, другий і третій однов/братори ВІДПОВІДНО, вихід генератора імпульсів з'єднаний із другим входом п'ятнадцятого елемента І, перший, другий і третій виходи дешифратора підключені ВІДПОВІДНО до перших входів шостого, сьомого і восьмого елементів І, другі входи яких з'єднані ВІДПОВІДНО з виходами першого, другого і третього одновібраторів, а виходи підключені до першого, другого і третього входів четвертого елемента АБО ВІДПОВІДНО, вихід якого з'єднаний з першим входом першого елемента І, входи другого, третього і четвертого лічильників імпульсів підключені ВІДПОВІДНО до виходів дев'ятого, десятого і одинадцятого елементів І, другі входи яких з'єднані ВІДПОВІДНО з виходами першого, другого і третього одновібраторів, вихід диференціювального елемента підключений до першого входу четвертого тригера, вихід якого з'єднаний з першим входом третього елемента АБО, другий вхід якого підключений до виходу першого елемента І, а вихід з'єднаний зі входом першого формувача імпульсів, вихід першого лічильника імпульсів підключений до першого входу п'ятого елемента АБО, другий вхід якого з'єднаний з виходом другого елемента АБО, а вихід підключений до другого входу четвертого тригера, виходи першого, другого і третього датчиків тиску з'єднані відповідно з аналоговими входами четвертого, п'ятого і шостого електронних ключів, керуючі входи яких підключені ВІДПОВІДНО до першого, другого і третього виходів дешифратора, виходи четвертого, п'ятого і шостого електронних ключів з'єднані між собою і підключені до входів шостого і сьомого компараторів, виходи яких з'єднані відповідно з першими входами другого і третього елементів І, другі входи яких підключені до виходу першого тригера, а виходи з'єднані ВІДПОВІДНО З першими входами п'ятого і шостого тригерів, другі входи яких підключені до виходу другого елемента АБО, виходи першого, другого, третього, п'ятого і шостого тригерів з'єднані ВІДПОВІДНО З першим, другим, о ю ю 4559 третім, четвертим і п'ятим входами першого функціонального перетворювача, вихідна цифрова шина якого підключена до першої вхідної цифрової шини цифрового компаратора, вихід якого з'єднаний з другим входом першого елемента І та з входом блока затримки сигналу, який відрізняється тим, що в нього введені другий, третій і четвертий формувачі імпульсів, сьомий елемент АБО, другий функціональний перетворювач, цифровий комутатор, шістнадцятий, сімнадцятий і вісімнадцятий елементи І, шостий, сьомий і восьмий лічильники імпульсів, причому друга вхідна цифрова шина цифрового компаратора підключена до вихідної цифрової шини цифрового комутатора, перша вхідна цифрова шина якого з'єднана з вихідною цифровою шиною другого функціонального перетворювача, а друга вхідна цифрова шина та вхідна цифрова шина другого функціонального перетворювача підключені до вихідної цифрової шини першого лічильника імпульсів, вихід диференціювального елемента з'єднаний з першими входами шістнадцятого, сімнадцятого і вісімнадцятого елементів І, виходи яких з'єднані відповідно зі входами шостого, сьомого і восьмого лічильників імпульсів, виходи першого, другого і третього одновібраторів підключені відповідно до других входів шістнадцятого, сімнадцятого і вісімнадцятого елементів І, виходи першого, другого і третього датчиків комутації через другий, третій і четвертий формувачі імпульсів з'єднані відповідно з першим, другим і третім входами сьомого елемента АБО, вихід якого підключений до керуючого входу цифрового комутатора. Корисна модель відноситься до області електротехніки і може бути використаним для вимірювання комутаційного ресурсу повітряних високовольтних вимикачів. Відомий пристрій для контролю ресурсу комутаційних апаратів (Патент №22225А (Україна), М. кл. G07C3/10, бюл. №3, 1998), що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно з входами першого, другого і третього компараторів і з аналоговими входами першого, другого і третього електронних ключів, керуючі входи яких підключені відповідно до першого, другого і третього входів першого елемента АБО, виходи першого, другого і третього електронних ключів з'єднані між собою і підключені до входів четвертого і п'ятого компараторів, виходи яких у свою чергу з'єднані відповідно з першими входами другого і третього тригерів, другі входи яких, а також другий вхід першого тригера і другий вхід першого лічильника імпульсів підключені до виходу другого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом елемента затримки сигналу, вхід якого і другий вхід першого елемента І підключені до виходу третього елемента АБО, перший, другий і третій входи якого з'єднані відповідно з виходами другого, третього і четвертого елементів І, виходи другого і третього тригерів підключені відповідно до другого і третього входів шифратора, перший, другий і третій виходи якого з'єднані з першими входами другого, третього і четвертого елементів І, другі входи яких підключені відповідно до другого, третього і четвертого виходів першого лічильника імпульсів через перший, другий і третій елементи НІ відповідно, вхід формувача імпульсів з'єднаний з другим входом п'ятого елемента І, перший вхід якого підключений до виходу генератора імпульсів, а вихід з'єднаний з першим входом першого лічильника імпульсів і з першими входами дев'ятого, десятого і одинадцятого елементів І, виходи першого, другого і третього компараторів з'єднані відповідно з першими входами дванадця того, тринадцятого і чотирнадцятого елементів І, виходи яких відповідно підключені до керуючих входів першого, другого і третього електронних ключів, а другі входи з'єднані відповідно з першим, другим і третім виходами дешифратора, перший і другий входи якого підключені відповідно до першого і другого виходів п'ятого лічильника імпульсів, перший вхід якого з'єднаний з виходом п'ятнадцятого елемента (, а другий вхід підключений до вихода другого елемента АБО, вихід першого елемента АБО з'єднаний з першим входом першого тригера, вихід якого підключений до першого входу шифратора і до входу четвертого елемента НІ, вихід якого з'єднаний з першим входом п'ятнадцятого елемента І та з першим входом шістнадцятого елемента І, вихід якого підключений до третього входу дешифратора, а другий вхід та вхід диференціюючого елемента з'єднані з виходом шостого елемента АБО, перший, другий і третій входи якого підключені до виходів першого, другого і третього датчиків комутації через перший, другий і третій одновібратори відповідно, вихід генератора імпульсів з'єднаний з другим входом п'ятнадцятого елемента І, перший, другий і третій виходи дешифратора підключені відповідно до перших входів шостого, сьомого і восьмого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього одновібраторів, а виходи підключені до першого, другого і третього входів сьомого елемента АБО відповідно, вихід якого з'єднаний з першим входом першого елемента І, входи другого, третього і четвертого лічильників імпульсів підключені відповідно до виходів дев'ятого, десятого і одинадцятого елементів І, другі входи яких з'єднані відповідно з виходами третього, другого і першого одновібраторів, вихід диференціюючого елемента підключений до першого входу четвертого тригера, вихід якого з'єднаний з першим входом четвертого елемента АБО, другий вхід якого підключений до виходу першого елемента І, а вихід з'єднаний зі входом формувача імпульсів, перший вихід першого лічильника імпульсів підключений до першого входу п'ятого елемента АБО, другий вхід якого 4559 з'єднаний з виходом другого елемента АБО, а вихід підключений до другого входу четвертого тригера. Недоліками даного пристрою є те, що він не дозволяє враховувати вичерпання комутаційного ресурсу вимикача при ввімкненні його на коротке замикання в електричній мережі, оскільки ресурсні характеристики вимикача при ввімкненні та вимиканні не співпадають. Крім того, даний пристрій не дозволяє враховувати витрачання механічного комутаційного ресурсу вимикача. За прототип обрано пристрій для контролю ресурсу групи комутаційних апаратів (Патент №57331А (Україна), М. кл. G07C3/10, бюл. №6, 2003), що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно зі входами першого, другого і третього компараторів і з аналоговими входами першого, другого і третього електронних ключів, керуючі входи яких підключені відповідно до першого, другого і третього входів першого елемента АБО, виходи першого, другого і третього електронних ключів з'єднані між собою і підключені до входів четвертого і п'ятого компараторів, виходи яких у свою чергу з'єднані відповідно з першими входами другого і третього тригерів, другі входи яких, а також другий вхід першого тригера і другий вхід першого лічильника імпульсів підключені до виходу другого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом блока затримки сигналу, вхід формувача імпульсів підключений до другого входу п'ятого елемента І, перший вхід якого з'єднаний з виходом генератора імпульсів, а вихід підключений до першого входу першого лічильника імпульсів і до перших входів дев'ятого, десятого і одинадцятого елементів І, виходи першого, другого і третього компараторів з'єднані відповідно з першими входами дванадцятого, тринадцятого і чотирнадцятого елементів І, виходи яких підключені відповідно до керуючих входів першого, другого і третього електронних ключів, а другі входи з'єднані відповідно з першим, другим і третім виходами дешифратора, перший і другий входи якого підключені відповідно до першого і другого виходів п'ятого лічильника імпульсів, перший вхід якого з'єднаний з виходом п'ятнадцятого елемента І, а другий вхід підключений до виходу другого елемента АБО, вихід першого елемента АБО з'єднаний з першим входом першого тригера, вихід якого підключений до входу елемента НІ, вихід якого з'єднаний з першим входом п'ятнадцятого елемента І та з першим входом четвертого елемента І, вихід якого підключений до третього входу дешифратора, а другий вхід та вхід диференціюючого елемента з'єднані з виходом шостого елемента АБО, перший, другий і третій входи якого підключені до виходів першого, другого і третього датчиків комутації через перший, другий і третій одновібратори відповідно, вихід генератора імпульсів з'єднаний із другим входом п'ятнадцятого елемента І, перший, другий і третій виходи дешифратора підключені відповідно до перших входів шостого, сьомого і восьмого елементів І, другі входи яких з'єднані відповідно з ви ходами першого, другого і третього одновібраторів, а виходи підключені до першого, другого і третього входів четвертого елемента АБО відповідно, вихід якого з'єднаний з першим входом першого елемента І, входи другого, третього і четвертого лічильників імпульсів підключені відповідно до виходів дев'ятого, десятого і одинадцятого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього одновібраторів, вихід диференціюючого елемента підключений до першого входу четвертого тригера, вихід якого з'єднаний з першим входом третього елемента АБО, другий вхід якого підключений до виходу першого елемента І, а вихід з'єднаний зі входом формувача імпульсів, вихід першого лічильника імпульсів підключений до першого входу п'ятого елемента АБО, другий вхід якого з'єднаний з виходом другого елемента АБО, а вихід підключений до другого входу четвертого тригера, виходи першого, другого і третього датчиків тиску з'єднані відповідно з аналоговими входами четвертого, п'ятого і шостого електронних ключів, керуючі входи яких підключені відповідно до першого, другого і третього виходів дешифратора, виходи четвертого, п'ятого і шостого електронних ключів з'єднані між собою і підключені до входів шостого і сьомого компараторів, виходи яких з'єднані відповідно з першими входами другого і третього елементів І, другі входи яких підключені до виходу першого тригера, а виходи з'єднані відповідно з першими входами п'ятого і шостого тригерів, другі входи яких підключені до виходу другого елемента АБО, виходи першого, другого, третього, п'ятого і шостого тригерів з'єднані відповідно з першим, другим, третім, четвертим і п'ятим входами функціонального перетворювача, вихідна цифрова шина якого підключена до першої вхідної цифрової шини цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною першого лічильника імпульсів, а вихід підключений до другого входу першого елемента І та до входу блока затримки сигналу. Головним недоліком даного пристрою є його низька точність, тому що він не дозволяє враховувати вичерпання комутаційного ресурсу вимикача при ввімкненні його на коротке замикання, оскільки ресурсні характеристики вимикача при ввімкненні та вимиканні не співпадають, а також даний пристрій не дозволяє враховувати витрачання механічного комутаційного ресурсу вимикача. В основу корисної моделі поставлено задачу створення пристрою для контролю ресурсу групи повітряних високовольтних вимикачів, в якому за рахунок введення в пристрій другого, третього і четвертого формувачів імпульсів, сьомого елемента АБО, другого функціонального перетворювача, цифрового комутатора, шістнадцятого, сімнадцятого і вісімнадцятого елементів І, шостого, сьомого і восьмого лічильників імпульсів та відповідних зв'язків з'являється можливість враховувати вичерпання комутаційного ресурсу вимикача при ввімкненні його на коротке замикання в електричній мережі та витрачання механічного ресурсу повітряного високовольтного вимикача, що дозволяє підвищити точність роботи пристрою. 4559 Поставлена задача досягається тим, що в пристрій для контролю ресурсу групи комутаційних апаратів, що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно зі входами першого, другого і третього компараторів і з аналоговими входами першого, другого і третього електронних ключів, керуючі входи яких підключені відповідно до першого, другого і третього входів першого елемента АБО, виходи першого, другого і третього електронних ключів з'єднані між собою і підключені до входів четвертого і п'ятого компараторів, виходи яких у свою чергу з'єднані відповідно з першими входами другого і третього тригерів, другі входи яких, а також другі входи першого тригера і першого лічильника імпульсів підключені до виходу другого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу першого формувача імпульсів, а третій вхід з'єднаний з виходом блока затримки сигналу, вхід першого формувача імпульсів підключений до другого входу п'ятого елемента І, перший вхід якого з'єднаний з виходом генератора імпульсів, а вихід підключений до першого входу першого лічильника імпульсів і до перших входів дев'ятого, десятого і одинадцятого елементів І, виходи першого, другого і третього компараторів з'єднані відповідно з першими входами дванадцятого, тринадцятого і чотирнадцятого елементів І, виходи яких підключені відповідно до керуючих входів першого, другого і третього електронних ключів, а другі входи з'єднані відповідно з першим, другим і третім виходами дешифратора, перший і другий входи якого підключені відповідно до першого і другого виходів п'ятого лічильника імпульсів, перший вхід якого з'єднаний з виходом п'ятнадцятого елемента І, а другий вхід підключений до виходу другого елемента АБО, вихід першого елемента АБО з'єднаний з першим входом першого тригера, вихід якого підключений до входу елемента НІ, вихід якого з'єднаний з першими входами п'ятнадцятого та четвертого елементів І, вихід якого підключений до третього входу дешифратора, а другий вхід та вхід диференціюючого елемента з'єднані з виходом шостого елемента АБО, перший, другий і третій входи якого підключені до виходів першого, другого і третього датчиків комутації через перший, другий і третій одновібратори відповідно, вихід генератора імпульсів з'єднаний із другим входом п'ятнадцятого елемента І, перший, другий і третій виходи дешифратора підключені відповідно до перших входів шостого, сьомого і восьмого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього одновібраторів, а виходи підключені до першого, другого і третього входів четвертого елемента АБО відповідно, вихід якого з'єднаний з першим входом першого елемента І, входи другого, третього і четвертого лічильників імпульсів підключені відповідно до виходів дев'ятого, десятого і одинадцятого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього одновібраторів, вихід диференціюючого елемента підключений до першого входу четвертого тригера, вихід якого з'єднаний з першим входом третього елемента АБО, другий вхід якого підключений до виходу першого 8 елемента І, а вихід з'єднаний зі входом першого формувача імпульсів, вихід першого лічильника імпульсів підключений до першого входу п'ятого елемента АБО, другий вхід якого з'єднаний з виходом другого елемента АБО, а вихід підключений до другого входу четвертого тригера, виходи першого, другого і третього датчиків тиску з'єднані відповідно з аналоговими входами четвертого, п'ятого і шостого електронних ключів, керуючі входи яких підключені відповідно до першого, другого і третього виходів дешифратора, виходи четвертого, п'ятого і шостого електронних ключів з'єднані між собою і підключені до входів шостого і сьомого компараторів, виходи яких з'єднані відповідно з першими входами другого і третього елементів І, другі входи яких підключені до виходу першого тригера, а виходи з'єднані відповідно з першими входами п'ятого і шостого тригерів, другі входи яких підключені до виходу другого елемента АБО, виходи першого, другого, третього, п'ятого і шостого тригерів з'єднані відповідно з першим, другим, третім, четвертим і п'ятим входами першого функціонального перетворювача, вихідна цифрова шина якого підключена до першої вхідної цифрової шини цифрового компаратора, вихід якого з'єднаний з другим входом першого елемента І та з входом блока затримки сигналу, введено другий, третій і четвертий формувачі імпульсів, сьомий елемент АБО, другий функціональний перетворювач, цифровий комутатор, шістнадцятий, сімнадцятий і вісімнадцятий елементи І, шостий, сьомий і восьмий лічильники імпульсів, причому друга вхідна цифрова шина цифрового компаратора підключена до вихідної цифрової шини цифрового комутатора, перша вхідна цифрова шина якого з'єднана з вихідною цифровою шиною другого функціонального перетворювача, а друга вхідна цифрова шина та вхідна цифрова шина другого функціонального перетворювача підключені до вихідної цифрової шини першого лічильника імпульсів, вихід диференціюючого елемента з'єднаний з першими входами шістнадцятого, сімнадцятого і вісімнадцятого елементів І, виходи яких з'єднані відповідно зі входами шостого, сьомого і восьмого лічильників імпульсів, виходи першого, другого і третього одновібраторів підключені відповідно до других входів шістнадцятого, сімнадцятого і вісімнадцятого елементів І, виходи першого, другого і третього датчиків комутації через другий, третій і четвертий формувачі імпульсів з'єднані відповідно з першим, другим і третім входами сьомого елемента АБО, вихід якого підключений до керуючого входу цифрового комутатора. Пристрій для контролю ресурсу групи повітряних високовольтних вимикачів пояснюється кресленням, на якому зображена його структурна схема. На схемі: 1 , 2 , 3 - перший, другий і третій датчики струму; 4, 5, 6 - перший, другий і третій компаратори; 7, 8, 9 - дванадцятий, тринадцятий і чотирнадцятий елементи І; 10, 11, 12 - перший, другий і третій електронні ключі; 13 - елемент НІ; 14 - генератор імпульсів; 15 - п'ятнадцятий елемент І; 16 - п'ятий лічильник імпульсів; 17 - четвертий елемент І; 18 - дешифратор; 19, 20, 21 - перший, другий і третій датчики тиску; 22, 23, 24 4559 четвертий, п'ятий і шостий електронні ключі; 25 перший елемент АБО; 26, 27, 28, 29 - четвертий, п'ятий, шостий і сьомий компаратори; ЗО, 31 - другий і третій елементи І; 32, 33, 34, 35, 36 - перший, другий, третій, п'ятий і шостий тригери; 37 - перший функціональний перетворювач; 38, 39, 40 другий, третій і четвертий формувачі імпульсів; 41 - сьомий елемент АБО; 42, 43 - п'ятий і перший елементи І; 44 - третій елемент АБО; 45 - перший формувач імпульсів; 46 - блок установки нуля; 47 блок затримки сигналу; 48 - другий елемент АБО; 49 - перший лічильник імпульсів; 50 - другий функціональний перетворювач; 51 - цифровий комутатор; 52 - цифровий компаратор; 53 - п'ятий елемент АБО; 54 - четвертий тригер; 55, 56, 57 перший, другий і третій датчики комутації; 58, 59, 60 - перший, другий і третій одновібратори; 61, 62, 63 - шостий, сьомий і восьмий елементи І; 64, 65 четвертий і шостий елементи АБО; 66 - диференціюючий елемент; 67, 68, 69 - шістнадцятий, сімнадцятий і вісімнадцятий елементи І; 70, 71, 72 шостий, сьомий і восьмий лічильники імпульсів; 73, 74, 75 - дев'ятий, десятий і одинадцятий елементи І; 76, 77, 78 - другий, третій і четвертий лічильники імпульсів, причому виходи першого 1, другого 2 і третього 3 датчиків струму з'єднані відповідно зі входами першого 4, другого 5 і третього 6 компараторів і з аналоговими входами першого 10, другого 11 і третього 12 електронних ключів, керуючі входи яких підключені відповідно до першого, другого і третього входів першого елемента АБО 25, виходи першого 10, другого 11 і третього 12 електронних ключів з'єднані між собою і підключені до входів четвертого 26 і п'ятого 27 компараторів, виходи яких у свою чергу з'єднані відповідно з першими входами другого 33 і третього 34 тригерів, другі входи яких, а також другі входи першого тригера 32 і першого лічильника імпульсів 49 підключені до виходу другого елемента АБО 48, перший вхід якого з'єднаний з виходом блока установки нуля 46, другий вхід підключений до виходу першого формувача імпульсів 45, а третій вхід з'єднаний з виходом блока затримки сигналу 47, вхід першого формувача імпульсів 45 підключений до другого входу п'ятого елемента І 42, перший вхід якого з'єднаний з виходом генератора імпульсів 14, а вихід підключений до першого входу першого лічильника імпульсів 49 і до перших входів дев'ятого 73, десятого 74 і одинадцятого 75 елементів І, виходи першого 4, другого 5 і третього 6 компараторів з'єднані відповідно з першими входами дванадцятого 7, тринадцятого 8 і чотирнадцятого 9 елементів І, виходи яких підключені відповідно до керуючих входів першого 10, другого 11 і третього 12 електронних ключів, а другі входи з'єднані відповідно з першим, другим і третім виходами дешифратора 18, перший і другий входи якого підключені відповідно до першого і другого виходів п'ятого лічильника імпульсів 16, перший вхід якого з'єднаний з виходом п'ятнадцятого елемента І 15, а другий вхід підключений до виходу другого елемента АБО 48, вихід першого елемента АБО 25 з'єднаний з першим входом першого тригера 32, вихід якого підключений до входу елемента НІ 13, вихід якого з'єднаний з першими входами п'ятнадцятого 15 та четвертого 17 елементів 10 І, вихід якого підключений до третього входу дешифратора 18, а другий вхід та вхід диференціюючого елемента 66 з'єднані з виходом шостого елемента АБО 65, перший, другий і третій входи якого підключені до виходів першого 55, другого 56 і третього 57 датчиків комутації через перший 58, другий 59 і третій 60 одновібратори відповідно, вихід генератора імпульсів 14 з'єднаний із другим входом п'ятнадцятого елемента 115, перший, другий і третій виходи дешифратора підключені відповідно до перших входів шостого 61, сьомого 62 і восьмого 63 елементів І, другі входи яких з'єднані відповідно з виходами першого 58, другого 59 і третього 60 одновібраторів, а виходи підключені до першого, другого і третього входів четвертого елемента АБО 64 відповідно, вихід якого з'єднаний з першим входом першого елемента І 43, входи другого 76, третього 77 і четвертого 78 лічильників імпульсів підключені відповідно до виходів дев'ятого 73, десятого 74 і одинадцятого 75 елементів І, другі входи яких з'єднані відповідно з виходами першого 58, другого 59 і третього 60 одновібраторів, вихід диференціюючого елемента 66 підключений до першого входу четвертого тригера 54, вихід якого з'єднаний з першим входом третього елемента АБО 44, другий вхід якого підключений до виходу першого елемента І 43, а вихід з'єднаний зі входом першого формувача імпульсів 45, вихід першого лічильника імпульсів 49 підключений до першого входу п'ятого елемента АБО 53, другий вхід якого з'єднаний з виходом другого елемента АБО 48, а вихід підключений до другого входу четвертого тригера 54, виходи першого 19, другого 20 і третього 21 датчиків тиску з'єднані відповідно з аналоговими входами четвертого 22, п'ятого 23 і шостого 24 електронних ключів, керуючі входи яких підключені відповідно до першого, другого і третього виходів дешифратора 18, виходи четвертого 22, п'ятого 23 і шостого 24 електронних ключів з'єднані між собою і підключені до входів шостого 28 і сьомого 29 компараторів, виходи яких з'єднані відповідно з першими входами другого ЗО і третього 31 елементів І, другі входи яких підключені до виходу першого тригера 32, а виходи з'єднані відповідно з першими входами п'ятого 35 і шостого 36 тригерів, другі входи яких підключені до виходу другого елемента АБО 48, виходи першого 32, другого 33, третього 34, п'ятого 35 і шостого 36 тригерів з'єднані відповідно з першим, другим, третім, четвертим і п'ятим входами першого функціонального перетворювача 37, вихідна цифрова шина якого підключена до першої вхідної цифрової шини цифрового компаратора 52, вихід якого з'єднаний з другим входом першого елемента І 43 та з входом блока затримки сигналу 47, друга вхідна цифрова шина цифрового компаратора 52 підключена до вихідної цифрової шини цифрового комутатора 51, перша вхідна цифрова шина якого з'єднана з вихідною цифровою шиною другого функціонального перетворювача 50, а друга вхідна цифрова шина та вхідна цифрова шина другого функціонального перетворювача 50 підключені до вихідної цифрової шини першого лічильника імпульсів 49, вихід диференціюючого елемента 66 з'єднаний з першими входами шістнадцятого 67, сімнадцятого 68 і вісімнадцятого 69 4559 12 11 елементів І, виходи яких з'єднані відповідно зі вхотретього елемента АБО 44 з'являється сигнал дами шостого 70, сьомого 71 і восьмого 72 лічильлогічного нуля, п'ятий елемент І 42 закривається, а ників імпульсів, виходи першого 58, другого 59 і формувач імпульсів 45 виробляє імпульс, який третього 60 одновібраторів підключені відповідно через другий елемент АБО 48 обнуляє перший до других входів шістнадцятого 67, сімнадцятого лічильник імпульсів 49. В момент, коли імпульс з 68 і вісімнадцятого 69 елементів І, виходи першого виходу п'ятого елемента І 42 надходить у 55, другого 56 і третього 57 датчиків комутації челічильник імпульсів 49, відкритий також і десятий рез другий 38, третій 39 і четвертий 40 формувачі елемент І 74, тому одиничний імпульс подається імпульсів з'єднані відповідно з першим, другим і також у третій лічильник імпульсів 77, що свідчить третім входами сьомого елемента АБО 41, вихід про зменшення робочого ресурсу другого вимикаякого підключений до керуючого входу цифрового ча на одиницю рахунку при відключенні вимикачем комутатора 51. струму, що не перевищує значення номінального робочого струму. Після описаних операцій на виЗапропонований пристрій працює так. ході другого одновібратора 59 з'являється сигнал При подачі напруги живлення на схему блок логічного нуля, робота дешифратора 18 розблокоустановки нуля 46 коротким імпульсом через друвується і на його виходах відновлюється чередугий елемент АБО 48 встановлює перший 32, дрування сигналів логічної одиниці. гий 33, третій 34, п'ятий 35, шостий 36 тригери, перший 49, п'ятий 16 лічильники імпульсів, а також Якщо в електричній системі виникає струм кочерез п'ятий елемент АБО 53 четвертий тригер 54 роткого замикання, який необхідно відключити, у нульовий стан. Одночасно генератор імпульсів наприклад, за допомогою першого вимикача, на 14 починає виробляти послідовність імпульсів, що якому встановлені перший датчик струму 1, перчерез відкритий п'ятнадцятий елемент І 15 (перший датчик тиску 19 і перший датчик комутації 55, ший тригер 32 знаходиться в нульовому стані, тото в цьому випадку на виході першого датчика му на виході елемента НІ 13 присутній сигнал струму 1 з'являється постійна напруга, прологічної одиниці) надходить у п'ятий лічильник порційна комутованому струму, яка подається на імпульсів 16, під впливом вихідних сигналів якого вхід першого компаратора 4. Оскільки поріг на першому, другому і третьому виходах дешифспрацьовування компаратора 4 лише незначно ратора 18 утворюються сигнали логічної одиниці, перевищує значення номінального робочого струякі чередуються. му, що протікає через вимикач, то на виході компаратора 4 з'являється сигнал логічної одиниці, Необхідно відзначити, що даний пристрій дозякий подається на вхід дванадцятого елемента І 7. воляє контролювати комутаційний ресурс трьох При співпаданні цього сигналу із сигналом з вихооднополюсних повітряних високовольтних виду дешифратора 18 на виході елемента І 7 микачів. з'являється сигнал логічної одиниці, який через Якщо будь-який з вимикачів (наприклад, друперший елемент АБО 25 встановлює в одиничний гий, на якому встановлені другий датчик струму 2, стан перший тригер 32, вихідним сигналом якого другий датчик тиску 20 і другий датчик комутації через елемент НІ 13 закривається п'ятнадцятий 56) відключає коло зі струмом, значення якого не елемент І 15 і подача імпульсів від генератора перевищує номінального робочого струму, то в імпульсів 14 у лічильник 16 припиняється. цьому випадку на виході другого датчика комутації 56 з'являється сигнал логічної одиниці, який пеПри цьому на першому виході дешифратора реднім фронтом запускає другий одновібратор 59, 18 зберігається сигнал логічної одиниці, що підз виходу якого сигнал надходить на вхід шостого тримує у відкритому стані елемент І 7. Одночасно елемента АБО 65. З виходу останнього сигнал з виходу елемента І 7 сигнал логічної одиниці пологічної одиниці подається на вхід четвертого дається на керуючий вхід першого електронного елемента І 17, вихідний сигнал якого переводить у ключа 10 і сигнал з виходу першого датчика струстан логічного нуля всі виходи дешифратора 18. му 1 надходить також на входи четвертого 26 і Одночасно з виходу шостого елемента АБО 65 п'ятого 27 компараторів. В залежності від значення сигнал у вигляді короткого імпульсу через дифеструму, що відключається, спрацьовують або ренціюючий елемент 66 надходить на вхід сьомого обидва, або тільки четвертий компаратор 26. При лічильника імпульсів 71 через відкритий цьому встановлюються в одиничний стан або і сімнадцятий елемент І 68 (на другому вході другий 33 і третій 34 тригери, або тільки другий сімнадцятого елемента І 68 присутній сигнал тригер 33. Одразу ж після спрацювання тригерів логічної одиниці з виходу другого одновібратора інформація поступає на перший, другий і третій 59), який є лічильником механічного ресурсу вимивходи першого функціонального перекача, що призводить до зменшення записаного в творювача 37. ньому ресурсу на одиницю, та на перший вхід четОдночасно з цим з виходу датчика тиску 19 (на вертого тригера 54 і встановлює його в одиничний першому виході дешифратора 18 присутній сигнал стан. При цьому на виході третього елемента АБО логічної одиниці, що поступає на керуючий вхід 44 з'являється сигнал логічної одиниці, що електронного ключа 22) сигнал постійної напруги відкриває п'ятий логічний елемент І 42, дозволяюподається на входи компараторів 28 і 29, які мачи проходження імпульсів від генератора імпульсів ють різні пороги спрацювання, і в залежності від 14 у перший лічильник імпульсів 49. Однак після значення вихідного сигналу датчика тиску 19 проходження одного імпульсу на першому виході спрацьовує або тільки один компаратор 28 або лічильника 49 з'являється сигнал логічної одиниці, обидва компаратори - 28 і 29, з виходів яких сигякий через п'ятий логічний елемент АБО 53 обнунали також поступають на четвертий і п'ятий входи ляє четвертий тригер 54. При цьому на виході функціонального перетворювача 37. В залежності 13 4559 14 від комбінації цих вхідних сигналів, а також від Якщо в електричній мережі виникає ситуація, значення комутованого струму, яке у вигляді цифколи струм короткого замикання протікає через рового коду подається на перший, другий і третій один вимикач, а відключається інший, то в цьому входи функціонального перетворювача 37, з виховипадку запропонований пристрій також працює ду останнього різні значення цифрового коду, які коректно Припустимо, що аварійний струм відповідають різним значенням вагових коефіцієнпротікає через другий вимикач, значення струму тів для визначення спрацювання комутаційного запам'ятовується в 32, 33 і 34 тригерах, але ресурсу вимикача з врахуванням не тільки значенвідбувається відключення третього вимикача При ня комутованого струму, а й значення тиску стисцьому вихідний сигнал із третього датчика комуненого повітря, подаються на вхід цифрового комтації 57 переднім фронтом запускає третій одпаратора 52 новібратор 60 Оскільки на жодному з елементів І 61, 62, 63 не відбувається збіг сигналів, то на виПри цьому на ВИХІДНІЙ цифровій шині першого ході елемента АБО 64 є присутнім сигнал лічильника імпульсів 49 встановлений нульовий логічного нуля, зате з виходу елемента АБО 65 код, тому на виході цифрового компаратора 52 прямуючий через диференціюючий елемент 66 встановлюється сигнал логічної одиниці, який поімпульс встановлює в одиничний стан четвертий дається на вхід блока затримки сигналу 47 і на тригер 54, скидання якого відбувається після надвхід першого елемента І 43 Якщо струм короткого ходження в лічильник імпульсів 49 одного замикання через вимикач пройшов, але вимикач імпульсу Одночасно цей же імпульс збільшує на не відключився, то через деякий час з виходу блоодиницю рахунку значення коду, записаного в ка затримки сигналу 47 надходить сигнал, який восьмому лічильнику імпульсів 72, який є через другий елемент АБО 48 обнуляє перший 32, лічильником механічного ресурсу вимикача, що другий 33, третій 34, п'ятий 35 і шостий 36 тригери призводить до зменшення записаного в ньому і відновляється чередування одиничних сигналів ресурсу на одиницю, та в четвертому лічильнику на виходах дешифратора 18 Якщо ж після проімпульсів 78, тим самим збільшуючи витрачений ходження струму короткого замикання через вимиробочий ресурс третього вимикача Після цього кач останній відключається, то спрацьовує перший відновлюється вихідний режим роботи пристрою датчик комутації 55, вихідний сигнал якого переднім фронтом запускає перший одновібратор Якщо, наприклад, перший вимикач включаєть58, з виходу якого подається сигнал на дев'ятий 73 ся, а в електричній мережі присутнє коротке замиі шостий 61 елементи І При цьому елемент І 61 кання, то при ввімкненні вимикача на виході первідкривається (на його першому вході присутній шого датчика комутації 55 встановлюється сигнал сигнал логічної одиниці з першого виходу дешифлогічного нуля, який поступає на вхід другого форатора 18), з його виходу сигнал через четвертий рмувача імпульсів 38 При цьому на його виході елемент АБО 64 подається на вхід першого елеформується сигнал логічної одиниці, який через мента І 43, який вихідним сигналом через третій сьомий елемент АБО 41 подається на керуючий елемент АБО 44 відкриває п'ятий елемент І 42, вхід цифрового комутатора 51, що підключає вихітим самим дозволяючи проходження імпульсів від дну цифрову шину першого лічильника імпульсів генератора імпульсів 14 у лічильник імпульсів 49 49 до цифрового компаратора 52 через функціоПри цьому в лічильник імпульсів 49 надходить нальний перетворювач 50, в якому значення струвизначена КІЛЬКІСТЬ імпульсів, що відповідає знаму, що встановлюється на виході лічильника імпученню струму та тиску стисненого повітря в мольсів 49 після вимкнення першого вимикача мент комутації вимикача, у перерахуванні на системою релейного захисту, множиться на коефівідключення номінального робочого струму вимицієнт, яким враховується додаткове спрацювання кача Після проходження визначеної кількості ресурсу вимикача, що витрачається згідно ресурсімпульсів у лічильник імпульсів 49 на виході цифних характеристик на ввімкнення Таким чином, в рового компаратора 52 з'являється сигнал логічної пристрої в такому циклі роботи враховується одиниці, що закриває елементи І 43 і 42, подача спрацювання робочого ресурсу групи вимикачів по імпульсів у лічильник 49 припиняється, а формуресурсним характеристикам на вмикання і вимивач імпульсів 45 виробляє сигнал, що скидає всі кання при ввімкненні вимикачів на коротке замитригери, а також лічильники імпульсів 16 і 49 У кання в електричній мережі момент проходження імпульсів у лічильник 49 Даний пристрій дозволяє визначати дев'ятий елемент І 73 відкритий і через нього відпрацьований ресурс більшої кількості вимиімпульси надходять також у другий лічильник качів Для цього необхідно зробити ВІДПОВІДНІ імпульсів 76, збільшуючи значення записаного зміни в лічильнику імпульсів 16 і дешифраторі 18, коду останнього, що свідчить про вичерпання резбільшити КІЛЬКІСТЬ одновібраторів, ресурсних і сурсу першого вимикача на величину, яка механічних ЛІЧИЛЬНИКІВ, формувачів імпульсів, відповідає значенню відключеного вимикачем компараторів, а також ВІДПОВІДНИХ ЛОГІЧНИХ елеструму при певному значенні тиску стисненого ментів І, АБО повітря в перерахуванні на номінальний робочий КІЛЬКІСТЬ розрядів лічильника імпульсів 49, а струм вимикача Після цього на виході першого також число тригерів вибирається в залежності від одновібратора 58 з'являється сигнал логічного діапазону вимірюваних струмів, тиску стисненого нуля, на виходах дешифратора 18 відновлюються повітря і від необхідного ступеня точності визнасигнали логічної одиниці, що чередуються чення витраченого вимикачем ресурсу Зазначимо, що в такому циклі роботи в Тривалість імпульсу диференціюючого елелічильник механічного ресурсу вимикача 70 надмента 66 вибирається меншою тривалості ходить один імпульс імпульсу, який формується генератором 15 4559 16 імпульсів 14 чильника імпульсів 49. Тривалість імпульсів одновібраторів із прямим Час затримки сигналу в блоці затримки сигнадинамічним входом 58, 59 і 60 та тривалість імпулу 47 вибирається на порядок більше тривалості льсу формувачів імпульсів 38, 39 і 40 вибирається імпульсів одновібраторів. більшою часу повного заповнення імпульсами лі Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
