Багатокомпонентне волокно, нетканий матеріал та вироби з цього матеріалу

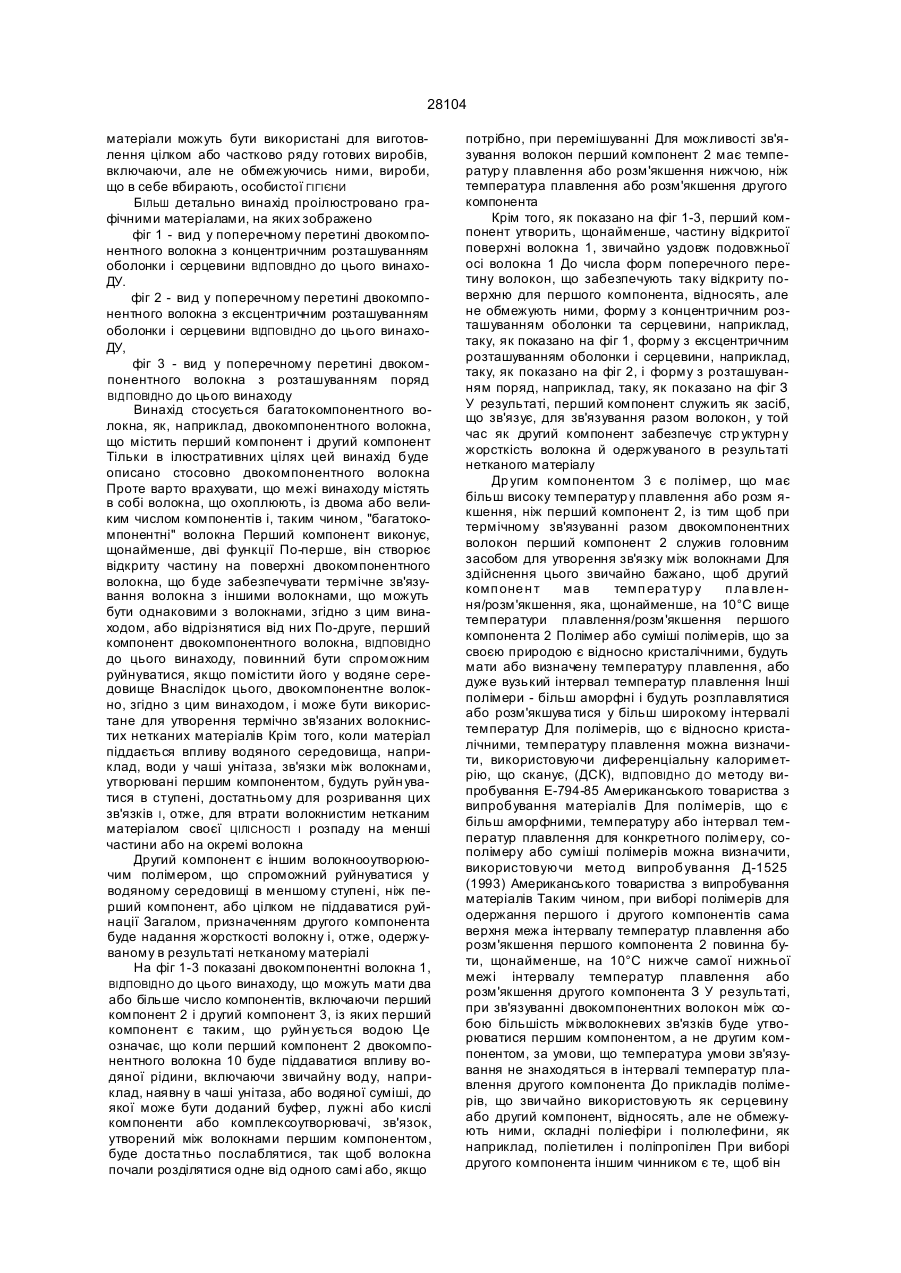

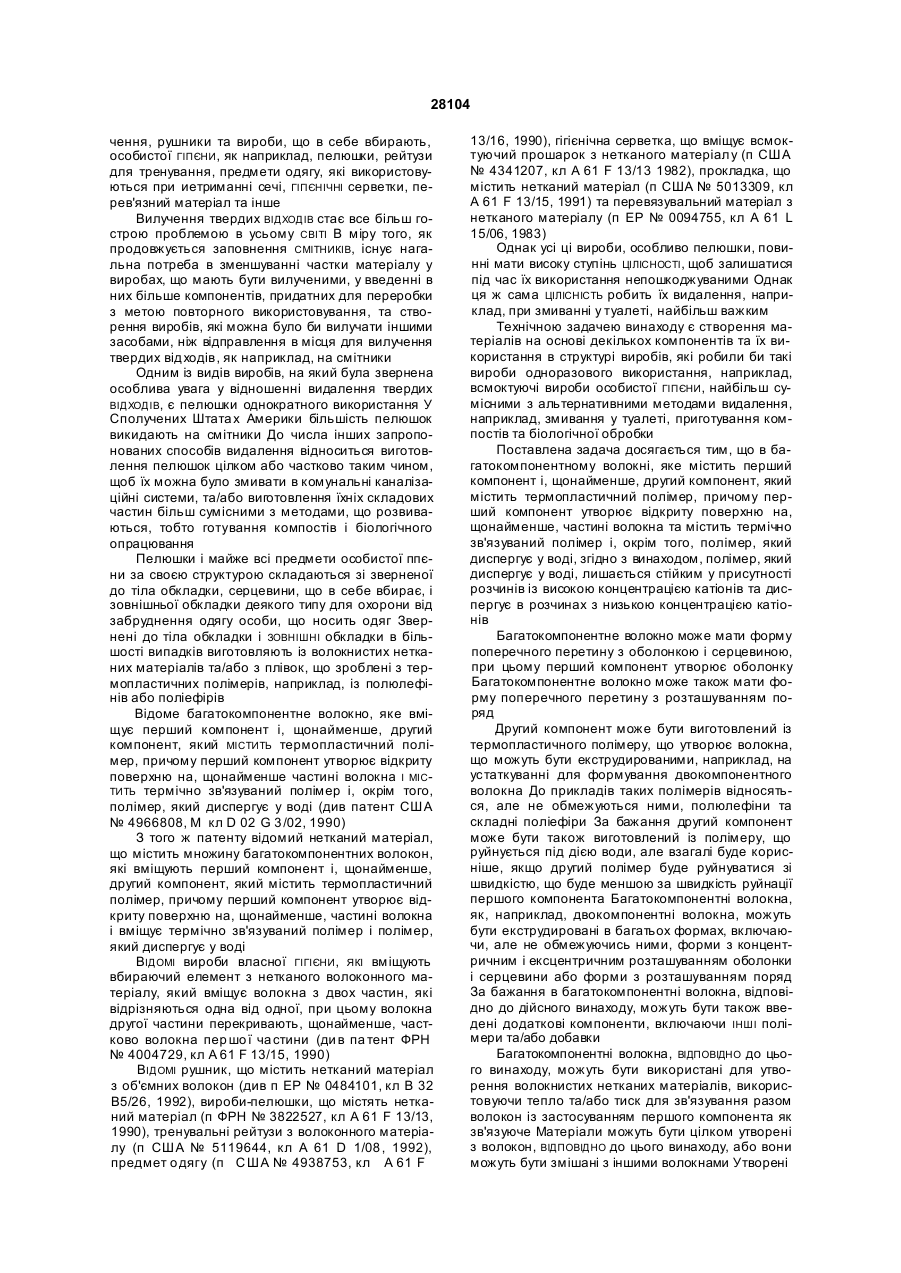

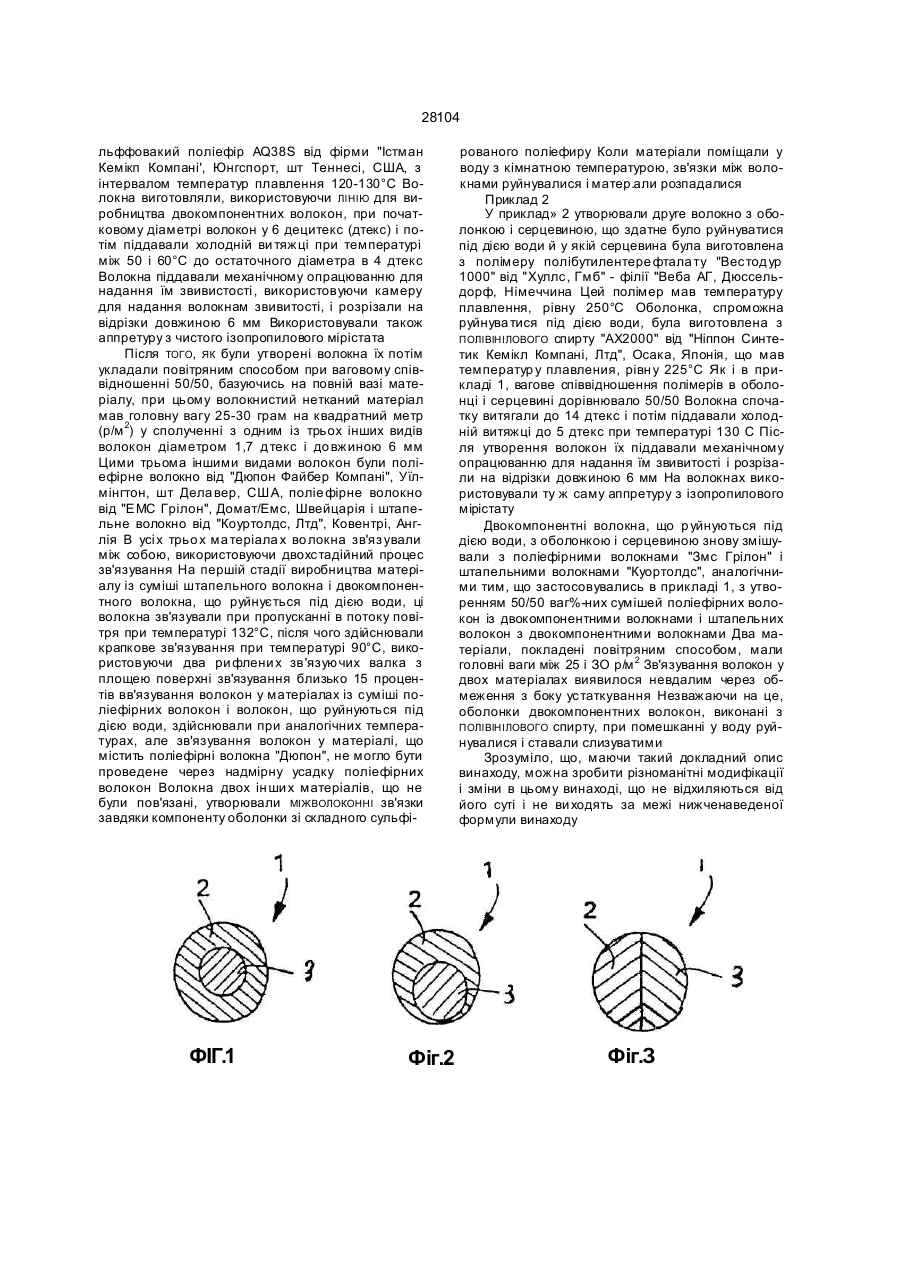

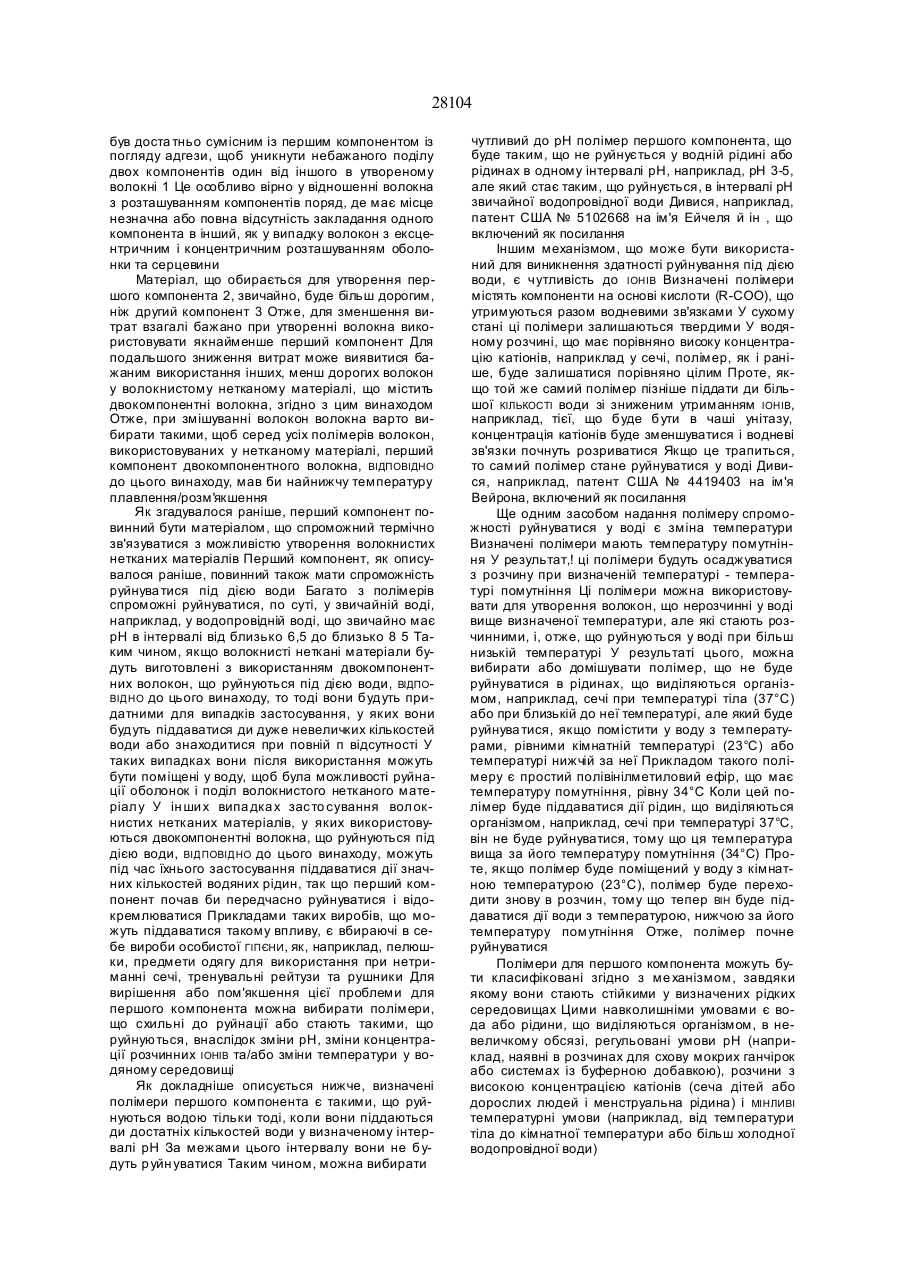

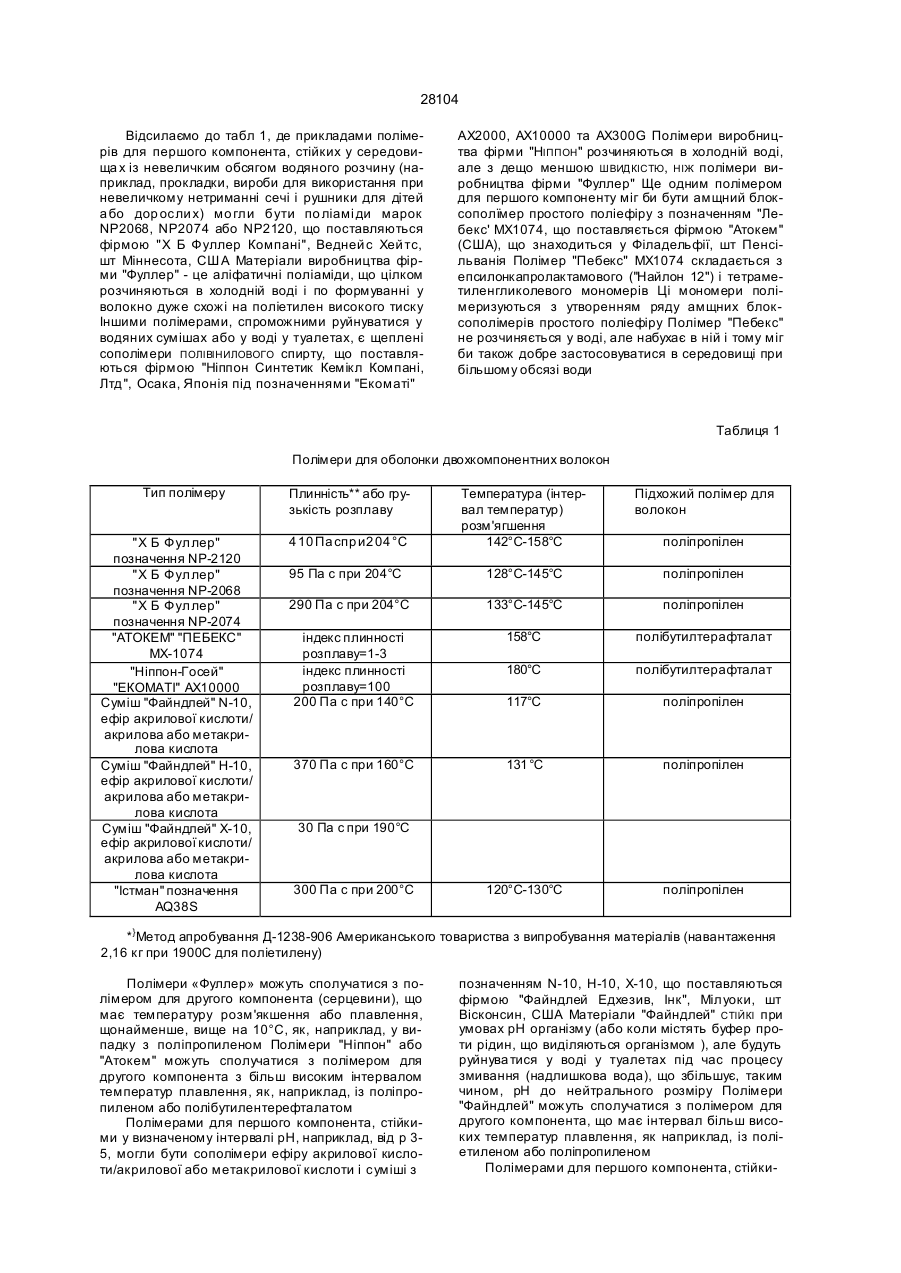

1. Ба га токомпонентне волокно, яке місти ть перший компонент і, щонайменше, др угий компо нент, який містить термопластичний полімер, при чому перший компонент утворює відкриту поверх ню на, щонайменше , частині волокна та містить термічно зв'яз уваний полімер і, окрім то го, полі мер, який диспергує у воді, яке відрізняється тим, що поліме р , яки й ди спер гує у воді, ли шаєть ся стійким у присутності розчинів із високою концент рацією катіонів та диспергує в розчинах з низькою концентрацією катіонів. 2. Багатокомпонентне волокно по п. 1, яке відрізняється тим, що має форму поперечного перерізу з оболонкою і серцевиною, при цьому перший компонент утворює оболонку. З Багатокомпонентне волокно по п. 1, яке відрізняється тим, що має форму поперечного перерізу з розташуванням поряд. 4 Багатокомпонентне волокно по п. 1, яке відріз няється тим, що др угим компонентом є термопла стичний полімер, який утворює волокна 5 Багатокомпонентне волокно по п. 4, яке відріз няється тим, що термопластичним полімером, що утворює волокна, є полюлефін 6. Багатокомпонентне волокно по п. 4, яке відріз няється тим, що термопластичним полімером, що утворює волокна, є складний поліефір 7. Нетканий матеріал, що містить множину воло кон, який відрізняє тьс я тим, що, щонайменше , частина вказаних волокон являє собою багатоко мпонентні волокна по п. 1. 8. Виріб особисто ї гі гієни, що в себе вбирає, що містить нетканий матеріал, який відрізняє ться тим, що в ньому використано нетканий матеріал по п. 7. 9. Рушник, що місти ть не тканий ма теріал, який відрізняє ться тим, що містить нетканий матеріал по п. 7 10. Пелюшка, що містить не тканий матеріал, яка відрізняється тим, що містить нетканий матеріал по п. 7. 11. Тренувальні рейтузи, що містять нетканий ма теріал, які відрізняються тим, що нетканий мате ріал виконано по п. 7 12. Предмет одягу, що містить нетканий матеріал, який відрізняється тим, що для використання при нетриманні сечі він містить нетканий матеріал по п. 7 13. Гігієнічна серветка, що містить нетканий мате ріал, яка відрізняється тим, що виконана з нетка ного матеріалу по п. 7. 14. Прокладка, що містить нетканий матеріал, яка відрізняє ться тим, що виконана з нетканого ма теріалу по п 7 . 15. Перев'язувальний матеріал, що містить нетка ний матеріал, який відрізняється тим, що викона ний з нетканого матеріалу по п. 7. CM О 00 CM а> Винахід відноситься до багатокомпонентних волокон. Конкретніше, цей винахід стосується багатокомпонентних волокон, включаючи двокомпонентні волокна, які мають, щонайменше, один компонент, який дозволяє зв'язувати волокна поміж собою та з волокнами інших видів і в яких той же самий компонент, крім того, руйн ується у водному середовищі. Такі волокна можна використовувати для утворювання волокнистих нетканих матеріалів та можна застосовувати як складові частини готових виробів, включаючи, але не обмежуючись ними, речі медико-санітарного призна 28104 чення, рушники та вироби, що в себе вбирають, особистої ГІГІЄНИ , як наприклад, пелюшки, рейтузи для тренування, предмети одягу, які використовуються при иетриманні сечі, ГІГІЄНІЧНІ серветки, перев'язний матеріал та інше Вилучення твердих ВІД ХОД ІВ стає все більш гострою проблемою в усьому СВІТІ В міру того, як продовжується заповнення СМІТНИКІВ, існує нагальна потреба в зменшуванні частки матеріалу у виробах, що мають бути вилученими, у введенні в них більше компонентів, придатних для переробки з метою повторного використовування, та створення виробів, які можна було би вилучати іншими засобами, ніж відправлення в місця для вилучення твердих відходів, як наприклад, на смітники Одним із видів виробів, на який була звернена особлива увага у відношенні видалення твердих ВІД ХОД ІВ, є пелюшки однократного використання У Сполучених Штата х Америки більшість пелюшок викидають на смітники До числа інших запропонованих способів видалення відноситься виготовлення пелюшок цілком або частково таким чином, щоб їх можна було змивати в комунальні каналізаційні системи, та/або виготовлення їхніх складових частин більш сумісними з методами, що розвиваються, тобто готування компостів і біологічного опрацювання Пелюшки і майже всі предмети особистої ппєни за своєю структурою складаються зі зверненої до тіла обкладки, серцевини, що в себе вбирає, і зовнішньої обкладки деякого типу для охорони від забруднення одягу особи, що носить одяг Звернені до тіла обкладки і ЗОВНІШНІ обкладки в більшості випадків виготовляють із волокнистих нетканих матеріалів та/або з плівок, що зроблені з термопластичних полімерів, наприклад, із полюлефінів або поліефірів Відоме багатокомпонентне волокно, яке вміщує перший компонент і, щонайменше, другий компонент, який МІСТИТЬ термопластичний полімер, причому перший компонент утворює відкриту поверхню на, щонайменше частині волокна І МІС ТИТЬ термічно зв'язуваний полімер і, окрім того, полімер, який диспергує у воді (див патент США № 4966808, М кл D 02 G 3 /02, 1990) З того ж патенту відомий нетканий матеріал, що містить множину багатокомпонентних волокон, які вміщують перший компонент і, щонайменше, другий компонент, який містить термопластичний полімер, причому перший компонент утворює відкриту поверхню на, щонайменше, частині волокна і вміщує термічно зв'язуваний полімер і полімер, який диспергує у воді ВІДОМІ вироби власної ГІГІЄНИ , ЯКІ вміщують вбираючий елемент з нетканого волоконного матеріалу, який вміщує волокна з двох частин, які відрізняються одна від одної, при цьому волокна другої частини перекривають, щонайменше, частково волокна пер шо ї ча стини (ди в па тент ФРН № 4004729, кл А 61 F 13/15, 1990) ВІДОМІ рушник, що містить нетканий матеріал з об'ємних волокон (див п ЕР № 0484101, кл В 32 В5/26, 1992), вироби-пелюшки, що містять нетканий матеріал (п ФРН № 3822527, кл А 61 F 13/13, 1990), тренувальні рейтузи з волоконного матеріалу (п США № 5119644, кл А 61 D 1/08 , 1992), предмет о дягу (п С ША № 4938753, кл А 61 F 13/16, 1990), гігієнічна серветка, що вміщує всмоктуючий прошарок з нетканого матеріалу (п США № 4341207, кл А 61 F 13/13 1982), прокладка, що містить нетканий матеріал (п США № 5013309, кл А 61 F 13/15, 1991) та перевязувальний матеріал з нетканого матеріалу (п ЕР № 0094755, кл А 61 L 15/06, 1983) Однак усі ці вироби, особливо пелюшки, повинні мати високу ступінь ЦІЛІСНОСТІ , щоб залишатися під час їх використання непошкоджуваними Однак ця ж сама ЦІЛІСНІСТЬ робить їх видалення, наприклад, при змиванні у туалеті, найбільш важким Технічною задачею винаходу є створення матеріалів на основі декількох компонентів та їх використання в структурі виробів, які робили би такі вироби одноразового використання, наприклад, всмоктуючі вироби особистої ГІГІЄНИ , найбільш сумісними з альтернативними методами видалення, наприклад, змивання у туалеті, приготування компостів та біологічної обробки Поставлена задача досягається тим, що в багатокомпонентному волокні, яке містить перший компонент і, щонайменше, другий компонент, який містить термопластичний полімер, причому перший компонент утворює відкриту поверхню на, щонайменше, частині волокна та містить термічно зв'язуваний полімер і, окрім того, полімер, який диспергує у воді, згідно з винаходом, полімер, який диспергує у воді, лишається стійким у присутності розчинів із високою концентрацією катіонів та диспергує в розчинах з низькою концентрацією катіонів Багатокомпонентне волокно може мати форму поперечного перетину з оболонкою і серцевиною, при цьому перший компонент утворює оболонку Багатокомпонентне волокно може також мати форму поперечного перетину з розташуванням поряд Другий компонент може бути виготовлений із термопластичного полімеру, що утворює волокна, що можуть бути екструдированими, наприклад, на устаткуванні для формування двокомпонентного волокна До прикладів таких полімерів відносяться, але не обмежуються ними, полюлефіни та складні поліефіри За бажання другий компонент може бути також виготовлений із полімеру, що руйнується під дією води, але взагалі буде корисніше, якщо другий полімер буде руйнуватися зі швидкістю, що буде меншою за швидкість руйнації першого компонента Багатокомпонентні волокна, як, наприклад, двокомпонентні волокна, можуть бути екструдировані в багатьох формах, включаючи, але не обмежуючись ними, форми з концентричним і ексцентричним розташуванням оболонки і серцевини або форми з розташуванням поряд За бажання в багатокомпонентні волокна, відповідно до дійсного винаходу, можуть бути також введені додаткові компоненти, включаючи ІНШІ полімери та/або добавки Багатокомпонентні волокна, ВІДПОВІДНО до цього винаходу, можуть бути використані для утворення волокнистих нетканих матеріалів, використовуючи тепло та/або тиск для зв'язування разом волокон із застосуванням першого компонента як зв'язуюче Матеріали можуть бути цілком утворені з волокон, ВІДПОВІДНО до цього винаходу, або вони можуть бути змішані з іншими волокнами Утворені 28104 матеріали можуть бути використані для виготовлення цілком або частково ряду готових виробів, включаючи, але не обмежуючись ними, вироби, що в себе вбирають, особистої ГІГІЄНИ БІЛЬШ детально винахід проілюстровано графічними матеріалами, на яких зображено фіг 1 - вид у поперечному перетині двокомпонентного волокна з концентричним розташуванням оболонки і серцевини ВІДПОВІДНО до цього винахоДУ. фіг 2 - вид у поперечному перетині двокомпонентного волокна з ексцентричним розташуванням оболонки і серцевини ВІДПОВІДНО до цього винахоДУ, фіг 3 - вид у поперечному перетині двокомпонентного волокна з розташуванням поряд ВІДПОВІДНО до цього винаходу Винахід стосується багатокомпонентного волокна, як, наприклад, двокомпонентного волокна, що містить перший компонент і другий компонент Тільки в ілюстративних цілях цей винахід буде описано стосовно двокомпонентного волокна Проте варто врахувати, що межі винаходу містять в собі волокна, що охоплюють, із двома або великим числом компонентів і, таким чином, "багатокомпонентні" волокна Перший компонент виконує, щонайменше, дві функції По-перше, він створює відкриту частину на поверхні двокомпонентного волокна, що буде забезпечувати термічне зв'язування волокна з іншими волокнами, що можуть бути однаковими з волокнами, згідно з цим винаходом, або відрізнятися від них По-друге, перший компонент двокомпонентного волокна, ВІДПОВІДНО до цього винаходу, повинний бути спроможним руйнуватися, якщо помістити його у водяне середовище Внаслідок цього, двокомпонентне волокно, згідно з цим винаходом, і може бути використане для утворення термічно зв'язаних волокнистих нетканих матеріалів Крім того, коли матеріал піддається впливу водяного середовища, наприклад, води у чаші унітаза, зв'язки між волокнами, утворювані першим компонентом, будуть руйн уватися в ступені, достатньому для розривання цих зв'язків І , отже, для втрати волокнистим нетканим матеріалом своєї ЦІЛІСНОСТІ І розпаду на менші частини або на окремі волокна Другий компонент є іншим волокнооутворюючим полімером, що спроможний руйнуватися у водяному середовищі в меншому ступені, ніж перший компонент, або цілком не піддаватися руйнації Загалом, призначенням другого компонента буде надання жорсткості волокну і, отже, одержуваному в результаті нетканому матеріалі На фіг 1-3 показані двокомпонентні волокна 1, ВІДПОВІДНО до цього винаходу, що можуть мати два або більше число компонентів, включаючи перший компонент 2 і другий компонент 3, із яких перший компонент є таким, що руйн ується водою Це означає, що коли перший компонент 2 двокомпонентного волокна 10 буде піддаватися впливу водяної рідини, включаючи звичайну воду, наприклад, наявну в чаші унітаза, або водяної суміші, до якої може бути доданий буфер, лужні або кислі компоненти або комплексоутворювачі, зв'язок, утворений між волокнами першим компонентом, буде доста тньо послаблятися, так щоб волокна почали розділятися одне від одного самі або, якщо потрібно, при перемішуванні Для можливості зв'язування волокон перший компонент 2 має температур у плавлення або розм'якшення нижчою, ніж температура плавлення або розм'якшення другого компонента Крім того, як показано на фіг 1-3, перший компонент утворить, щонайменше, частину відкритої поверхні волокна 1, звичайно уздовж подовжньої осі волокна 1 До числа форм поперечного перетину волокон, що забезпечують таку відкриту поверхню для першого компонента, відносять, але не обмежують ними, форму з концентричним розташуванням оболонки та серцевини, наприклад, таку, як показано на фіг 1, форму з ексцентричним розташуванням оболонки і серцевини, наприклад, таку, як показано на фіг 2, і форму з розташуванням поряд, наприклад, таку, як показано на фіг З У результаті, перший компонент служить як засіб, що зв'язує, для зв'язування разом волокон, у той час як другий компонент забезпечує стр уктурн у жорсткість волокна й одержуваного в результаті нетканого матеріалу Др угим компонентом 3 є полімер, що має більш високу температур у плавлення або розм якшення, ніж перший компонент 2, із тим щоб при термічному зв'язуванні разом двокомпонентних волокон перший компонент 2 служив головним засобом для утворення зв'язку між волокнами Для здійснення цього звичайно бажано, щоб другий комп оне н т ма в темп ера тур у п ла вле ння/розм'якшення, яка, щонайменше, на 10°С вище температури плавлення/розм'якшення першого компонента 2 Полімер або суміші полімерів, що за своєю природою є відносно кристалічними, будуть мати або визначену температуру плавлення, або дуже вузький інтервал температур плавлення Інші полімери - більш аморфні і будуть розплавлятися або розм'якшува тися у більш широкому інтервалі температур Для полімерів, що є відносно кристалічними, температуру плавлення можна визначити, використовуючи диференціальну калориметрію, що сканує, (ДСК), ВІДПОВІДНО ДО методу випробування Е-794-85 Американського товариства з випроб ування матеріалі в Для полімерів, що є більш аморфними, температуру або інтервал температур плавлення для конкретного полімеру, сополімеру або суміші полімерів можна визначити, використовуючи мето д випроб ування Д-1525 (1993) Американського товариства з випробування матеріалів Таким чином, при виборі полімерів для одержання першого і другого компонентів сама верхня межа інтервалу температур плавлення або розм'якшення першого компонента 2 повинна бути, щонайменше, на 10°С нижче самої нижньої межі інтервалу температур плавлення або розм'якшення другого компонента З У результаті, при зв'язуванні двокомпонентних волокон між собою більшість міжволокневих зв'язків буде утворюватися першим компонентом, а не другим компонентом, за умови, що температура умови зв'язування не знаходяться в інтервалі температур плавлення другого компонента До прикладів полімерів, що зви чайно використовують як серцевину або другий компонент, відносять, але не обмежують ними, складні поліефіри і полюлефини, як наприклад, поліетилен і поліпропілен При виборі другого компонента іншим чинником є те, щоб він 28104 був доста тньо сумісним із першим компонентом із погляду адгези, щоб уникнути небажаного поділу двох компонентів один від іншого в утвореному волокні 1 Це особливо вірно у відношенні волокна з розташуванням компонентів поряд, де має місце незначна або повна відсутність закладання одного компонента в інший, як у випадку волокон з ексцентричним і концентричним розташуванням оболонки та серцевини Матеріал, що обирається для утворення першого компонента 2, звичайно, буде більш дорогим, ніж другий компонент 3 Отже, для зменшення витрат взагалі бажано при утворенні волокна використовувати якнайменше перший компонент Для подальшого зниження витрат може виявитися бажаним використання інших, менш дорогих волокон у волокнистому нетканому матеріалі, що містить двокомпонентні волокна, згідно з цим винаходом Отже, при змішуванні волокон волокна варто вибирати такими, щоб серед усіх полімерів волокон, використовуваних у нетканому матеріалі, перший компонент двокомпонентного волокна, ВІДПОВІДНО до цього винаходу, мав би найнижчу температуру плавлення/розм'якшення Як згадувалося раніше, перший компонент повинний бути матеріалом, що спроможний термічно зв'язуватися з можливістю утворення волокнистих нетканих матеріалів Перший компонент, як описувалося раніше, повинний також мати спроможність руйнува тися під дією води Багато з полімерів спроможні руйнуватися, по суті, у звичайній воді, наприклад, у водопровідній воді, що звичайно має рН в інтервалі від близько 6,5 до близько 8 5 Таким чином, якщо волокнисті неткані матеріали будуть виготовлені з використанням двокомпонентних волокон, що руйнуються під дією води, ВІДПОВІДНО до цього винаходу, то тоді вони будуть придатними для випадків застосування, у яких вони будуть піддаватися ди дуже невеличких кількостей води або знаходитися при повній п відсутності У таких випадках вони після використання можуть бути поміщені у воду, щоб була можливості руйнації оболонок і поділ волокнистого нетканого матеріалу У ін ши х випа дка х засто сування волокнистих нетканих матеріалів, у яких використовуються двокомпонентні волокна, що руйнуються під дією води, ВІДПОВІДНО до цього винаходу, можуть під час їхнього застосування піддаватися дії значних кількостей водяних рідин, так що перший компонент почав би передчасно руйнуватися і відокремлюватися Прикладами таких виробів, що можуть піддаватися такому впливу, є вбираючі в себе вироби особистої ГІГІЄНИ , як, наприклад, пелюшки, предмети одягу для використання при нетриманні сечі, тренувальні рейтузи та рушники Для вирішення або пом'якшення цієї проблеми для першого компонента можна вибирати полімери, що схильні до руйнації або стають такими, що руйнуються, внаслідок зміни рН, зміни концентрації розчинних ІОНІВ та/або зміни температури у водяному середовищі Як докладніше описується нижче, визначені полімери першого компонента є такими, що руйнуються водою тільки тоді, коли вони піддаються ди достатніх кількостей води у визначеному інтервалі рН За межами цього інтервалу вони не будуть р уйн уватися Таким чином, можна вибирати чутливий до рН полімер першого компонента, що буде таким, що не руйнується у водній рідині або рідинах в одному інтервалі рН, наприклад, рН 3-5, але який стає таким, що руйнується, в інтервалі рН звичайної водопровідної води Дивися, наприклад, патент США № 5102668 на ім'я Ейчеля й ін , що включений як посилання Іншим механізмом, що може бути використаний для виникнення здатності руйнування під дією води, є чутливість до ІОНІВ Визначені полімери містять компоненти на основі кислоти (R-COO), що утримуються разом водневими зв'язками У сухому стані ці полімери залишаються твердими У водяному розчині, що має порівняно високу концентрацію катіонів, наприклад у сечі, полімер, як і раніше, буде залишатися порівняно цілим Проте, якщо той же самий полімер пізніше піддати ди більшої КІЛЬКОСТІ води зі зниженим утриманням ІОНІВ, наприклад, тієї, що буде бути в чаші унітазу, концентрація катіонів буде зменшуватися і водневі зв'язки почнуть розриватися Якщо це трапиться, то самий полімер стане руйнуватися у воді Дивися, наприклад, патент США № 4419403 на ім'я Вейрона, включений як посилання Ще одним засобом надання полімеру спроможності руйнуватися у воді є зміна температури Визначені полімери мають температуру помутніння У результат,! ці полімери будуть осаджуватися з розчину при визначеній температурі - температурі помутніння Ці полімери можна використовувати для утворення волокон, що нерозчинні у воді вище визначеної температури, але які стають розчинними, і, отже, що руйнуються у воді при більш низькій температурі У результаті цього, можна вибирати або домішувати полімер, що не буде руйнуватися в рідинах, що виділяються організмом, наприклад, сечі при температурі тіла (37°С) або при близькій до неї температурі, але який буде руйнува тися, якщо помістити у воду з температурами, рівними кімнатній температурі (23°С) або температурі нижчій за неї Прикладом такого полімеру є простий полівінілметиловий ефір, що має температуру помутніння, рівну 34°С Коли цей полімер буде піддаватися дії рідин, що виділяються організмом, наприклад, сечі при температурі 37°С, він не буде руйнуватися, тому що ця температура вища за його температуру помутніння (34°С) Проте, якщо полімер буде поміщений у воду з кімнатною температурою (23°С), полімер буде переходити знову в розчин, тому що тепер ВІН буде піддаватися дії води з температурою, нижчою за його температуру помутніння Отже, полімер почне руйнуватися Полімери для першого компонента можуть бути класифіковані згідно з ме ханізмом, завдяки якому вони стають стійкими у визначених рідких середовищах Цими навколишніми умовами є вода або рідини, що виділяються організмом, в невеличкому обсязі, регульовані умови рН (наприклад, наявні в розчинах для схову мокрих ганчірок або системах із буферною добавкою), розчини з високою концентрацією катіонів (сеча дітей або дорослих людей і менструальна рідина) і МІНЛИВІ температурні умови (наприклад, від температури тіла до кімнатної температури або більш холодної водопровідної води) 28104 Відсилаємо до табл 1, де прикладами полімерів для першого компонента, стійких у середовища х із невеличким обсягом водяного розчину (наприклад, прокладки, вироби для використання при невеличкому нетриманні сечі і рушники для дітей а бо дор осли х) мо гли бути по ліамі ди марок NP2068, NP2074 або NP2120, що поставляються фірмою "X Б Фуллер Компані", Ведней с Хей тс, шт Міннесота, США Матеріали виробництва фірми "Фуллер" - це аліфатичні поліаміди, що цілком розчиняються в холодній воді і по формуванні у волокно дуже схожі на поліетилен високого тиску Іншими полімерами, спроможними руйнуватися у водяних сумішах або у воді у туалетах, є щеплені сополімери ПОЛІВІНИЛОВОГО спирту, що поставляються фірмою "Ніппон Синтетик Кемікл Компані, Лтд", Осака, Японія під позначеннями "Екоматі" АХ2000, АХ10000 та AX300G Полімери виробництва фірми "НІППОН " розчиняються в холодній воді, але з дещо меншою ШВИДКІСТЮ, НІЖ полімери виробництва фірми "Фуллер" Ще одним полімером для першого компоненту міг би бути амщний блоксополїмер простого поліефіру з позначенням "Лебекс' МХ1074, що поставляється фірмою "Атокем" (США), що знаходиться у Філадельфії, шт Пенсільванія Полімер "Пебекс" МХ1074 складається з епсилонкапролактамового ("Найлон 12") і тетраметиленгликолевого мономерів Ці мономери полімеризуються з утворенням ряду амщних блоксополімерів простого поліефіру Полімер "Пебекс" не розчиняється у воді, але набухає в ній і тому міг би також добре застосовуватися в середовищі при більшому обсязі води Таблиця 1 Полімери для оболонки двохкомпонентних волокон Тип полімеру "X Б Фуллер" позначення NP-2120 "X Б Фуллер" позначення NP-2068 "X Б Фуллер" позначення NP-2074 "АТОКЕМ" "ПЕБЕКС" МХ-1074 "Ніппон-Госей" "ЕКОМАТІ" АХ10000 Суміш "Файндлей" N-10, ефір акрилової кислоти/ акрилова або метакрилова кислота Суміш "Файндлей" Н-10, ефір акрилової кислоти/ акрилова або метакрилова кислота Суміш "Файндлей" Х-10, ефір акрилової кислоти/ акрилова або метакрилова кислота "Істман" позначення AQ38S Плинність** або грузькість розплаву Підхожий полімер для волокон 4 10 Па спр и2 04 °С Температура (інтервал температур) розм'ягшення 142°С-158°С 95 Па с при 204°С 128°С-145°С поліпропілен 290 Па с при 204°С 133°С-145°С поліпропілен індекс плинності розплаву=1-3 індекс плинності розплаву=100 200 Па с при 140°С 158°С полібутилтерафталат 180°С полібутилтерафталат 117°С поліпропілен 370 Па с при 160°С 131 °С поліпропілен 120°С-130°С поліпропілен поліпропілен 30 Па с при 190°С 300 Па с при 200°С *}Метод апробування Д-1238-906 Американського товариства з випробування матеріалів (навантаження 2,16 кг при 1900С для поліетилену) Полімери «Фуллер» можуть сполучатися з полімером для другого компонента (серцевини), що має температуру розм'якшення або плавлення, щонайменше, вище на 10°С, як, наприклад, у випадку з поліпропиленом Полімери "Ніппон" або "Атокем" можуть сполучатися з полімером для другого компонента з більш високим інтервалом температур плавлення, як, наприклад, із поліпропиленом або полібутилентерефталатом Полімерами для першого компонента, стійкими у визначеному інтервалі рН, наприклад, від р 35, могли бути сополімери ефіру акрилової кислоти/акрилової або метакрилової кислоти і суміші з позначенням N-10, Н-10, Х-10, що поставляються фірмою "Файндлей Едхезив, Інк", Мілуоки, шт Вісконсин, США Матеріали "Файндлей" СТІЙКІ при умовах рН організму (або коли містять буфер проти рідин, що виділяються організмом ), але будуть руйнува тися у воді у туалетах під час процесу змивання (надлишкова вода), що збільшує, таким чином, рН до нейтрального розміру Полімери "Файндлей" можуть сполучатися з полімером для другого компонента, що має інтервал більш високих температур плавлення, як наприклад, із поліетиленом або поліпропиленом Полімерами для першого компонента, стійки 28104 льффовакий поліефір AQ38S від фірми "Істман Кемікп Компані', Юнгспорт, шт Теннесі, США, з інтервалом температур плавлення 120-130°С Волокна виготовляли, використовуючи ЛІНІЮ для виробництва двокомпонентних волокон, при початковому діаметрі волокон у 6 децитекс (дтекс) і потім піддавали холодній ви тяжці при температурі між 50 і 60°С до остаточного діаметра в 4 дтекс Волокна піддавали механічному опрацюванню для надання їм звивистості , використовуючи камеру для надання волокнам звивитості, і розрізали на відрізки довжиною 6 мм Використовували також аппретуру з чистого ізопропилового мірістата Після ТОГО, ЯК були утворені волокна їх потім укладали повітряним способом при ваговому співвідношенні 50/50, базуючись на повній вазі матеріалу, при цьому волокнистий нетканий матеріал мав головну вагу 25-30 грам на квадратний метр (р/м 2) у сполученні з одним із трьох інших видів волокон діаметром 1,7 дтекс і до вжиною 6 мм Цими трьома іншими видами волокон були поліефірне волокно від "Дюпон Файбер Компані", Уїлмінгтон, шт Дела вер, США, поліе фірне волокно від "ЕМС Грілон", Домат/Емс, Швейцарія і штапельне волокно від "Коуртолдс, Лтд", Ковентрі, Англія В усі х трьо х ма теріала х во локна зв'яз ували між собою, використовуючи двохстадійний процес зв'язування На першій стадії виробництва матеріалу із суміші штапельного волокна і двокомпонентного волокна, що руйнується під дією води, ці волокна зв'язували при пропусканні в потоку повітря при температурі 132°С, після чого здійснювали крапкове зв'язування при температурі 90°С, використовуючи два ри флени х зв'язуючих валка з площею поверхні зв'язування близько 15 процентів вв'язування волокон у матеріалах із суміші поліефірних волокон і волокон, що руйнуються під дією води, здійснювали при аналогічних температурах, але зв'язування волокон у матеріалі, що містить поліефірні волокна "Дюпон", не могло бути проведене через надмірну усадку поліефірних волокон Волокна двох ін ши х матеріалів, що не були пов'язані, утворювали МІЖВОЛОКОННІ зв'язки завдяки компоненту оболонки зі складного сульфі ФІГ.1 Фіг.2 рованого поліефиру Коли матеріали поміщали у воду з кімнатною температурою, зв'язки між волокнами руйнувалися і матер.али розпадалися Приклад 2 У приклад» 2 утворювали друге волокно з оболонкою і серцевиною, що здатне було руйнуватися під дією води й у якій серцевина була виготовлена з полімеру полібутилентере фтала ту "Вестодур 1000" від "Хуллс, Гмб" - філії "Веба АГ, Дюссельдорф, Німеччина Цей полімер мав температуру плавлення, рівну 250°С Оболонка, спроможна руйнува тися під дією води, була виготовлена з ПОЛІВІНІЛОВОГО спирту "АХ2000" від "Ніппон Синтетик Кемікл Компані, Лтд", Осака, Японія, що мав температур у плавления, рівн у 225°С Як і в прикладі 1, вагове співвідношення полімерів в оболонці і серцевині дорівнювало 50/50 Волокна спочатку витягали до 14 дтекс і потім піддавали холодній витяжці до 5 дтекс при температурі 130 С Після утворення волокон їх піддавали механічному опрацюванню для надання їм звивитості і розрізали на відрізки довжиною 6 мм На волокнах використовували ту ж саму аппретуру з ізопропилового мірістату Двокомпонентні волокна, що р уйнуються під дією води, з оболонкою і серцевиною знову змішували з поліефірними волокнами "Змс Грілон" і штапельними волокнами "Куортолдс", аналогічними тим, що застосовувались в прикладі 1, з утворенням 50/50 ваг%-них сумішей поліефірних волокон із двокомпонентними волокнами і штапельних волокон з двокомпонентними волокнами Два матеріали, покладені повітряним способом, мали головні ваги між 25 і ЗО р/м 2 Зв'язування волокон у двох матеріалах виявилося невдалим через обмеження з боку устаткування Незважаючи на це, оболонки двокомпонентних волокон, виконані з ПОЛІВІНІЛОВОГО спирту, при помешканні у воду руйнувалися і ставали слизуватими Зрозуміло, що, маючи такий докладний опис винаходу, можна зробити різноманітні модифікації і зміни в цьому винаході, що не відхиляються від його суті і не ви ходять за межі нижченаведеної формули винаходу Фіг.З 28104 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до др ук у &>£/& 2001 р. Формат 60 x84 1 /8. Обся г 7 , сі Зобп -вид, арк Тираж 50 прим Зам. * /j УкрІНТЕІ Вул Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
