Вогнетривне волокно
Номер патенту: 12231
Опубліковано: 25.12.1996
Автори: Томілін Юрій Іванович, Гаода Анатолій Миколайович, Субочев Іван Григорович, Мартиненко Валерій Владленович, Печонкіна Тамара Василівна, Сіваш Віктор Григорович
Формула / Реферат
Огнеупорное волокно, включающее кремнезем, глинозем и СаО, MgO или их смесь, отличающееся тем, что, с целью снижения количества неволокнистых включений и повышения механической прочности волокон, оно содержит указанные компоненты при следующем их соотношении, мас.%:
глинозем 51,0-65,0
СаО, MgO или их смесь 0,1-2,5
кремнезем остальное.
Текст

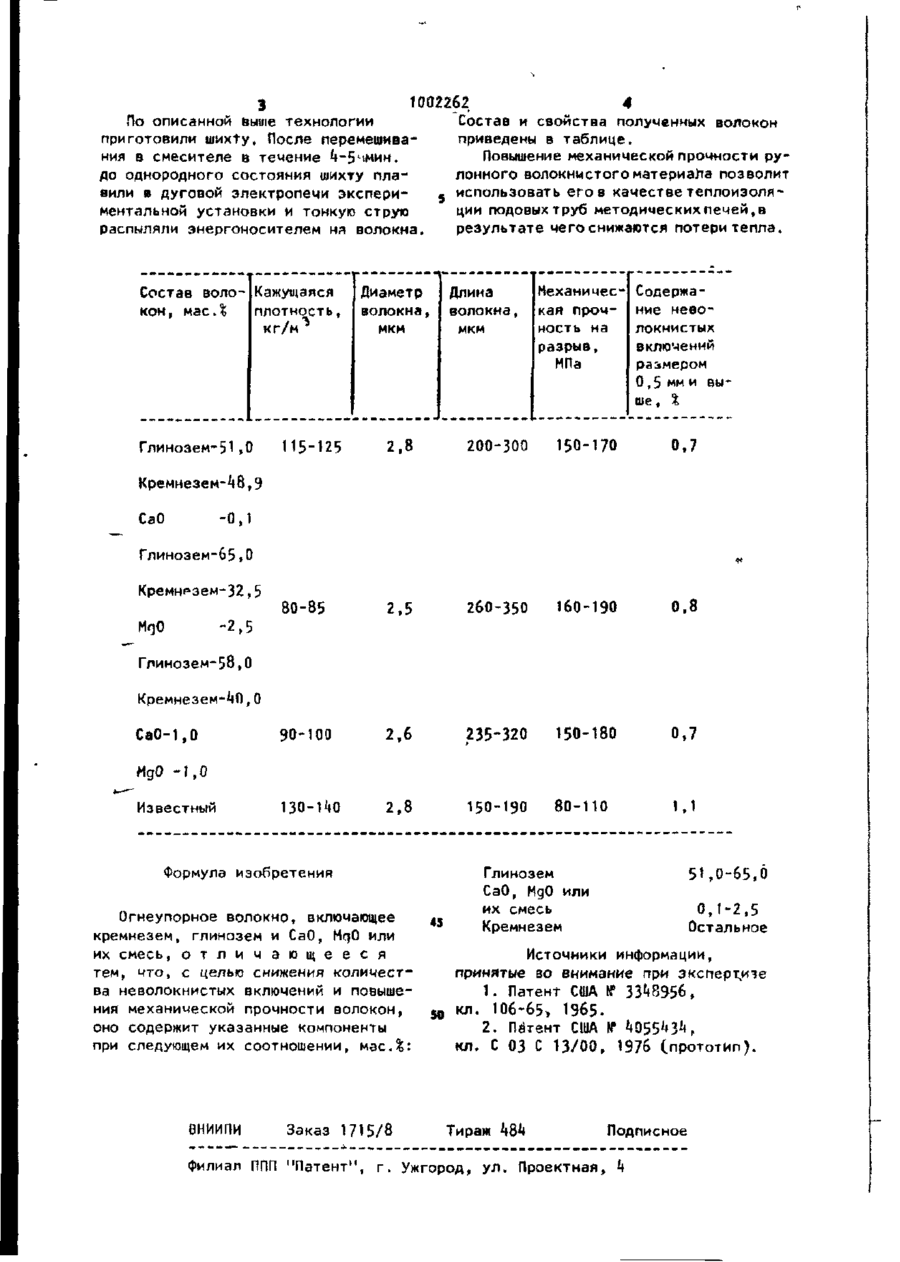

Союз Советски): Социалистических Республик ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ (ІПІ002262 СВИДЕТЕЛЬСТВУ (61)Дополнительное к авт свнд-ву — мас.%: Глинозем 51-65 CaO, MqO или их смесь 0,1-2,5 Кремнезем Остальное В качестве смеси оксидов щелочноземельных металлов может быть исполь* зован обожженный доломит или другие природные минералы. Получают огнеупорные волокна следующим образом. Готовят шихту путем тщательного перемешивания исходных компонентов в смесителе. Полученную шихту плавят в дуговой электропечи (или печи другого типа) при 1950-2050°С, расплав выпускают струей постоянного дебита диаметром 6-10 мм и распыляют энергоносителем на волокна. Т002262 4 По описанной выше технологии Состав и свойства полученных волокон приготовили шихту. После перемешиваприведены в таблице. Повышение механической прочности руния в смесителе в течение ч~5чмин. лонного волокнистого материала позволит до однородного состояния шихту плаиспользовать его в качестве теплоизоля~ вили в дуговой электропечи экспериции подовых труб методических печей, в ментальной установки и тонкую струю результате чего снижаются потери тепла. распыляли энергоносителем нл волокна. Состав воло- Кажущаяся кон, нас Л плотность. кг/м Длина волокна, Диаметр волокна, мкм мкм Механическая прочность на разрыв. МПа Содержание неволокнистых включений размером 0,5 мм и выше, % 115-125 2,8 200-300 150-170 07 , 80-85 Глинозем-51,0 2,5 260-350 160-190 0,8 90-100 2,6 235-320 150-180 0,7 130-1^0 2,8 150-190 80-110 1.1 Кремнезем-^8,9 СаО -0,1 Глинозем-65,0 Кремнрзем-32,5 МпО -2,5 Глинозем-58,0 Кремнезем-**П,0 СвО-1,0 МдО -1,0 Известный Формула изобретения Огнеупорное волокно, включающее кремнезем, глинозем и СаО, MqO или их смесь, о т л и ч а ю щ е е с я тем, что, с целью снижения количест' ва неволокнистых включений и повышения механической прочности волокон, оно содержит указанные компоненты при следующем их соотношении, масД: ВНИИПИ Заказ 1715/8 45 Глинозем СаО, МдО или их смесь Кремнезем 51,0-65,0 0,1-2,5 Остальное Источники информации, принятые во внимание при экспертизе 1. Патент США К " кл. 106-65, 1965. 2. Пётент США tf $ $ , кл. С 03 С 13/00, 1976 (прототип). Тираж W Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, h
ДивитисяДодаткова інформація
Назва патенту англійськоюFlame-retardant fiber
Автори англійськоюSubochev Ivan Hryhorovych, Martynenko Valerii Vladlenovych, Haoda Anatolii Mykolaiovych, Sivash Viktor Hryhorovych, Pechonkina Tamara Vasylivna, Tomilin Yurii Ivanovych
Назва патенту російськоюОгнеупорное волокно
Автори російськоюСубочев Иван Григорьевич, Мартыненко Валерий Владленович, Гаода Анатолий Николаевич, Сиваш Виктор Григорьевич, Печенкина Тамара Васильевна, Томилин Юрий Иванович
МПК / Мітки
МПК: C03C 13/00, C04B 30/00, C09K 21/00
Мітки: вогнетривне, волокно
Код посилання
<a href="https://ua.patents.su/2-12231-vognetrivne-volokno.html" target="_blank" rel="follow" title="База патентів України">Вогнетривне волокно</a>
Пристрій для введення випромінювання в оптичне волокно
Номер патенту: 3160
Опубліковано: 26.12.1994
Автори: Бойко Михайло Васильович, Карт Олександр Маркович, Нєстєров Володимир Вікторович, Мінков Леонід Михайлович
МПК: G02B 26/00
Мітки: оптичне, волокно, випромінювання, введення, пристрій
Формула / Реферат:
Устройство ввода излучения в оптическое волокно, содержащее цилиндрический корпус с соосно размещенным в нем держателем оптического волокна, выполненным в виде цилиндрической втулки со сферической поверхностью на одном ее конце, шарнирно взаимодействующей с ответной ей поверхностью корпуса, и линзу, фокус которой размещен в плоскости входного торца световода, отличающееся тем, что держатель изготовлен из магнитного материала, намагниченного в...
Спосіб паралельної передачі оптичної інформації через багатомодове волокно
Номер патенту: 3092
Опубліковано: 26.12.1994
Автори: Лапаєва Світлана Миколаївна, Кухтарев Микола Васильович, Гнатовський Олександр Володимирович, Воляр Олександр Володимирович, Одулов Сергій Георгійович
МПК: G02B 6/00, G08C 23/00
Мітки: інформації, спосіб, передачі, паралельно, волокно, багатомодове, оптично
Формула / Реферат:
1. Способ параллельной передачи оптической информации через многомодовое волокно, включающий введение лазерного излучения, промодулированного изображением амплитудного, фазового или амплитудно-фазового транспаранта в волокно, затем на кристалл, на котором осуществляют обращение волнового фронта, воздействие на кристалл излучением накачки и формирование на выходе изображения транспаранта, отличающийся тем, что лазерное излучение...
Полімерна фрікційна композиція
Номер патенту: 8166
Опубліковано: 26.12.1995
Автори: Ніконова Людмила Михайловна, Чумічев Борис Митрофанович, Козлова Галина Павловна, Травін Владімір Леонідович, Журавель Владімір Павлович, Лузінова Єлена Івановна, Королев Євген Олександрович, Изюмова Вера Івановна, Новосельцев Павло Васильович
МПК: C08K 3/08, C08L 9/02, C08L 61/00, C08K 7/00, C08J 5/14
Мітки: фрикційна, композиція, полімерна
Формула / Реферат:
Полимерная фрикционная композиция, содержащая фенолформальдегидную смолу, бутади-еннитрильный каучук с содержанием связанного нитрила акриловой кислоты 27-30%, базальтовое и стеклянное волокно, концентрат баритовый, глинозем, порошок медный, бронзовую стружку и графит, отличающаяся тем, что, с целью повышения износостойкости и прочности соединения колодки с накладкой при обычных и повышенных температурах, она дополнительно содержит...
Скло для виготовлення мінерального волокна
Номер патенту: 1881
Опубліковано: 20.12.1994
Автори: Андрєєв Аркадій Олександрович, Даренський Віктор Олексійович, Сай Віталій Іванович
МПК: C03C 13/00
Мітки: волокна, скло, мінерального, виготовлення
Формула / Реферат:
Стекло для изготовления минерального волокна, включающее SiO2, TiO2, Аl2О3, FеО, Fе2О3, СаО, МgO, К2О, Na2O и SO3, отличающееся тем, что, с целые уменьшения рабочей вязкости расплава, повышения температуре- и щелоче-устойчивости волокон, оно содержит указанные компоненты в следующих количествах, мас.%,:SiO2 51,7—54,6 ТіO2 0,7—1,3...
Спосіб одержання металевих волокон
Номер патенту: 11338
Опубліковано: 25.12.1996
Автори: Биховський Аврам Йосипович, Александров Юрій Олександрович, Кириченко Олег Володимирович, Лапшин Володимир Григорович, Гужва Микола Сергійович, Косторнов Анатолій Григорович
МПК: B21C 23/02, B22F 9/16, C22C 1/05
Мітки: одержання, спосіб, металевих, волокон
Формула / Реферат:
1. Способ получения металлических волокон, включающий формирование непрерывных полимерных нитей путем экструзии в осадительную ванну и введение в материал нитей металлического компонента, промывку, сушку и термообработку, отличающийся тем, что, с целью упрощения процесса и повышения его производительности при получении волокна диаметром 4-6 мкм, введение металлического компонента проводят после экструзии при коагуляции нитей в ванне из...
Попередній патент: Спосіб переробки осаду, що містить германій
Наступний патент: Маса для виготовлення вогнетривного теплоізоляційного матеріалу
Випадковий патент: Вітрова установка
