Комплект обладнання передачі і прийому інформації

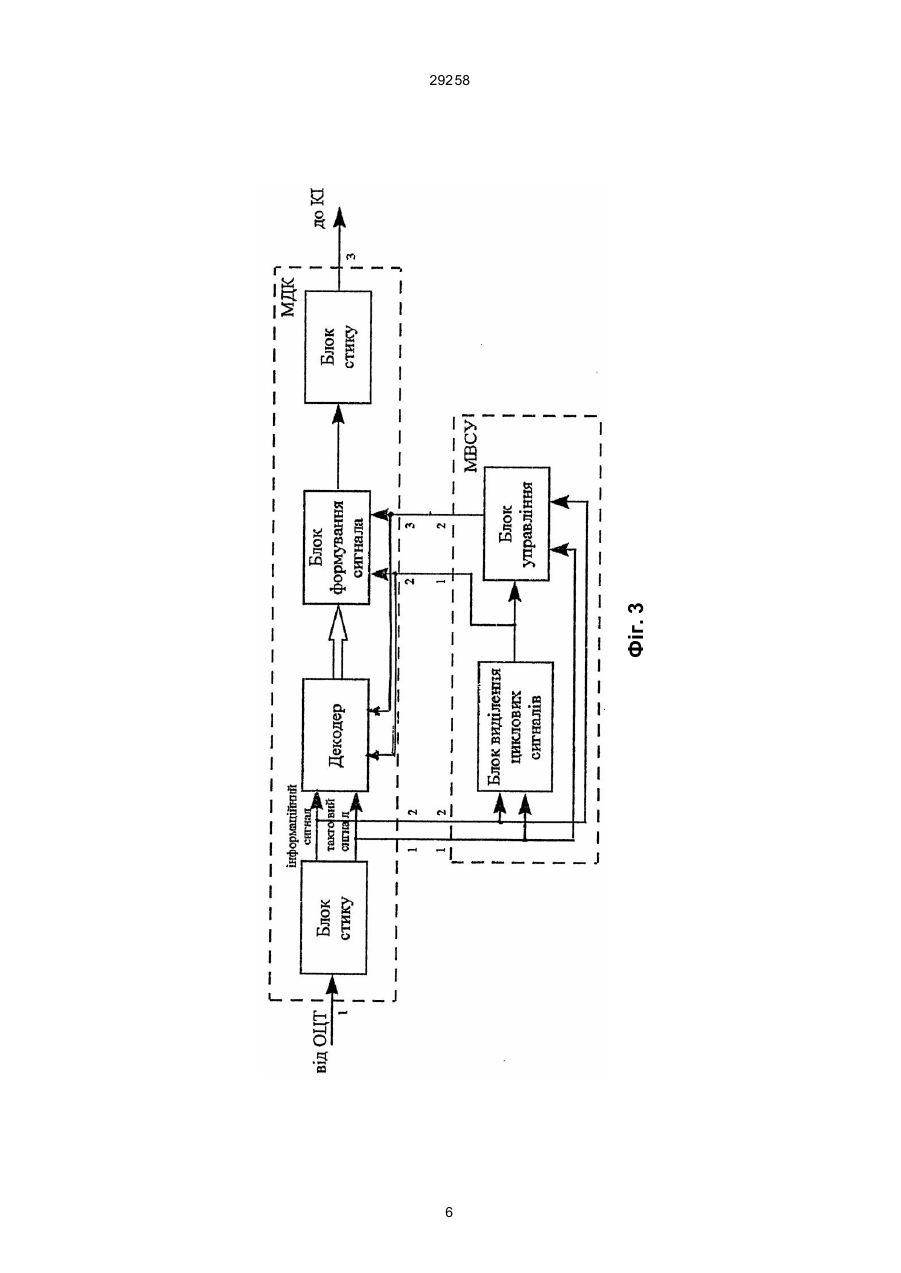

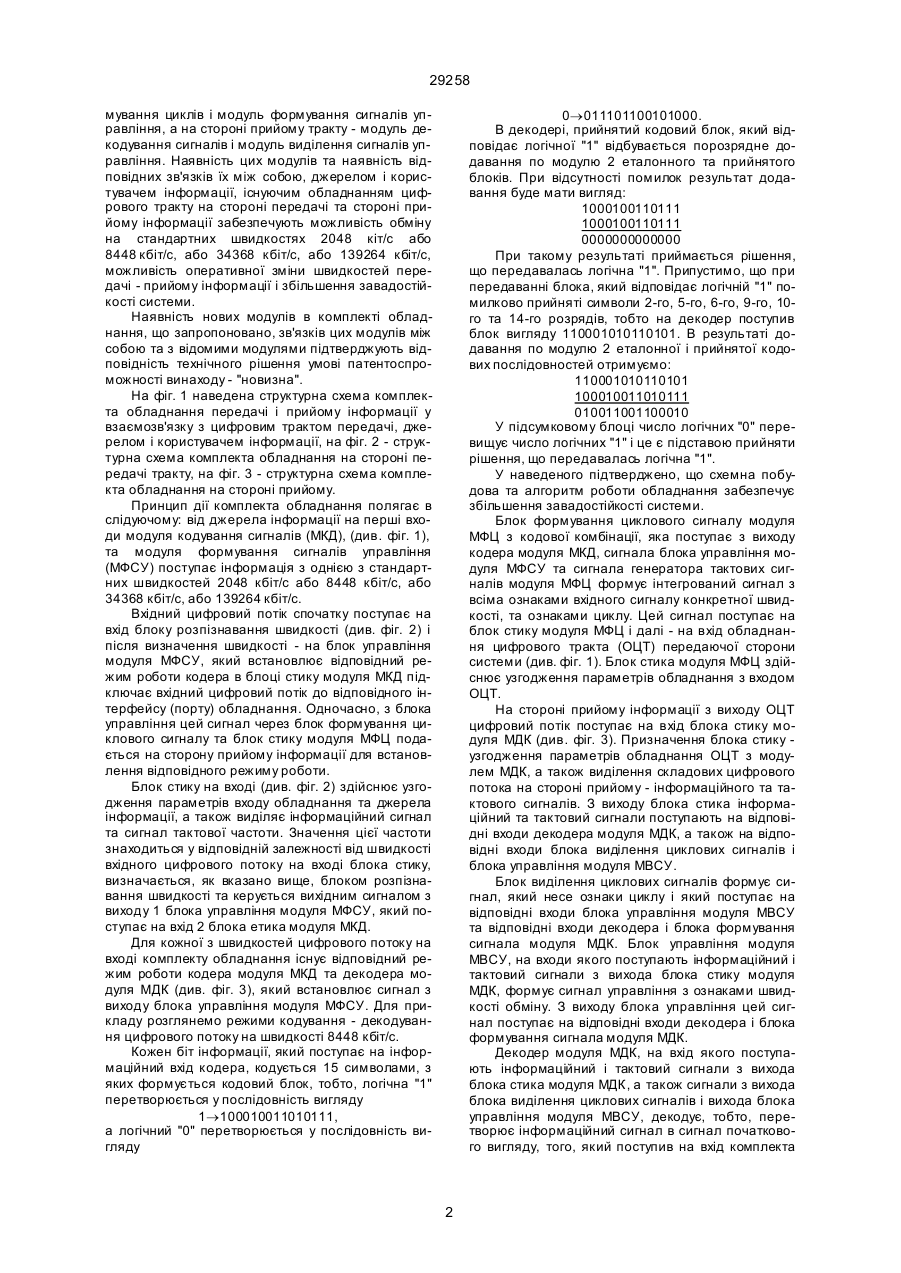

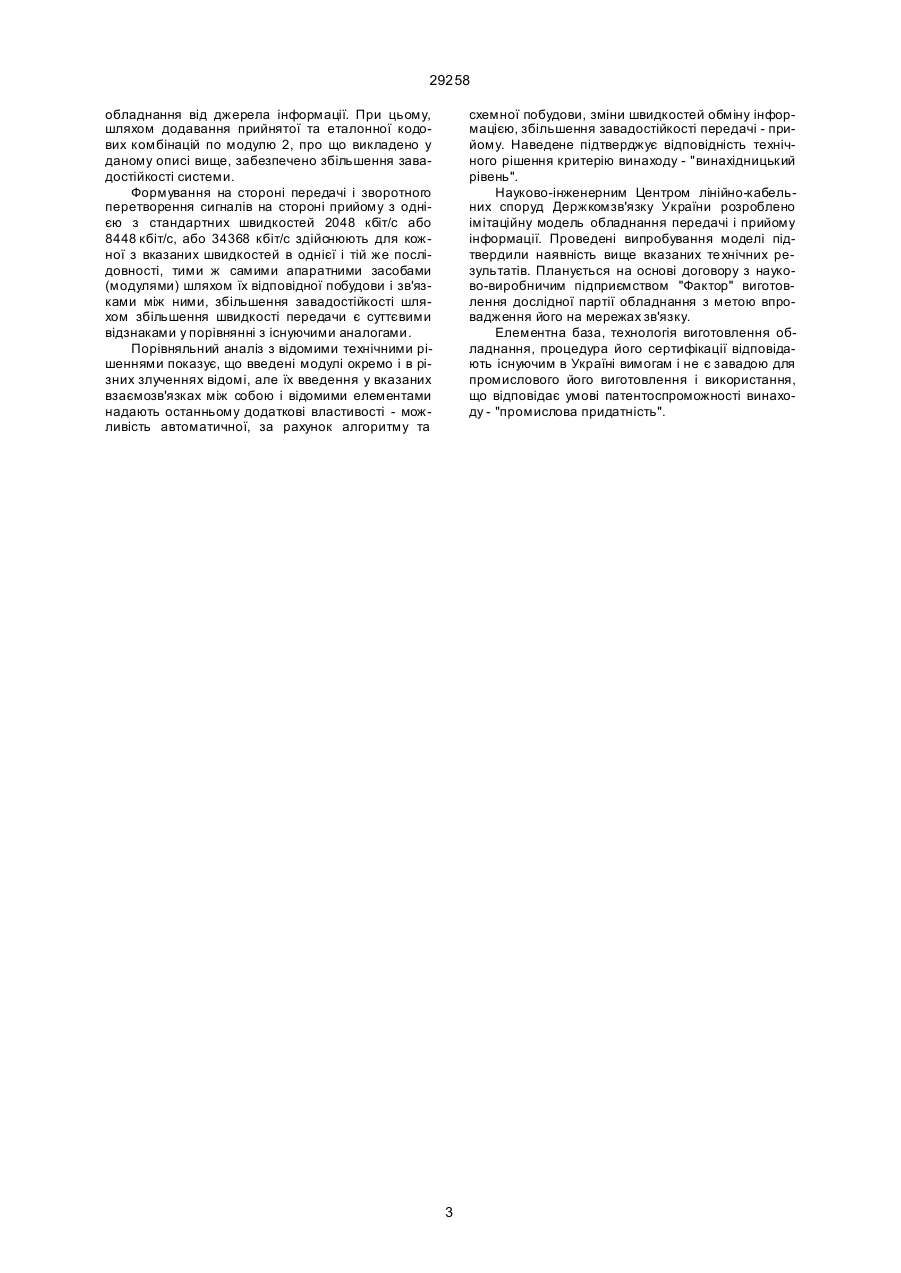

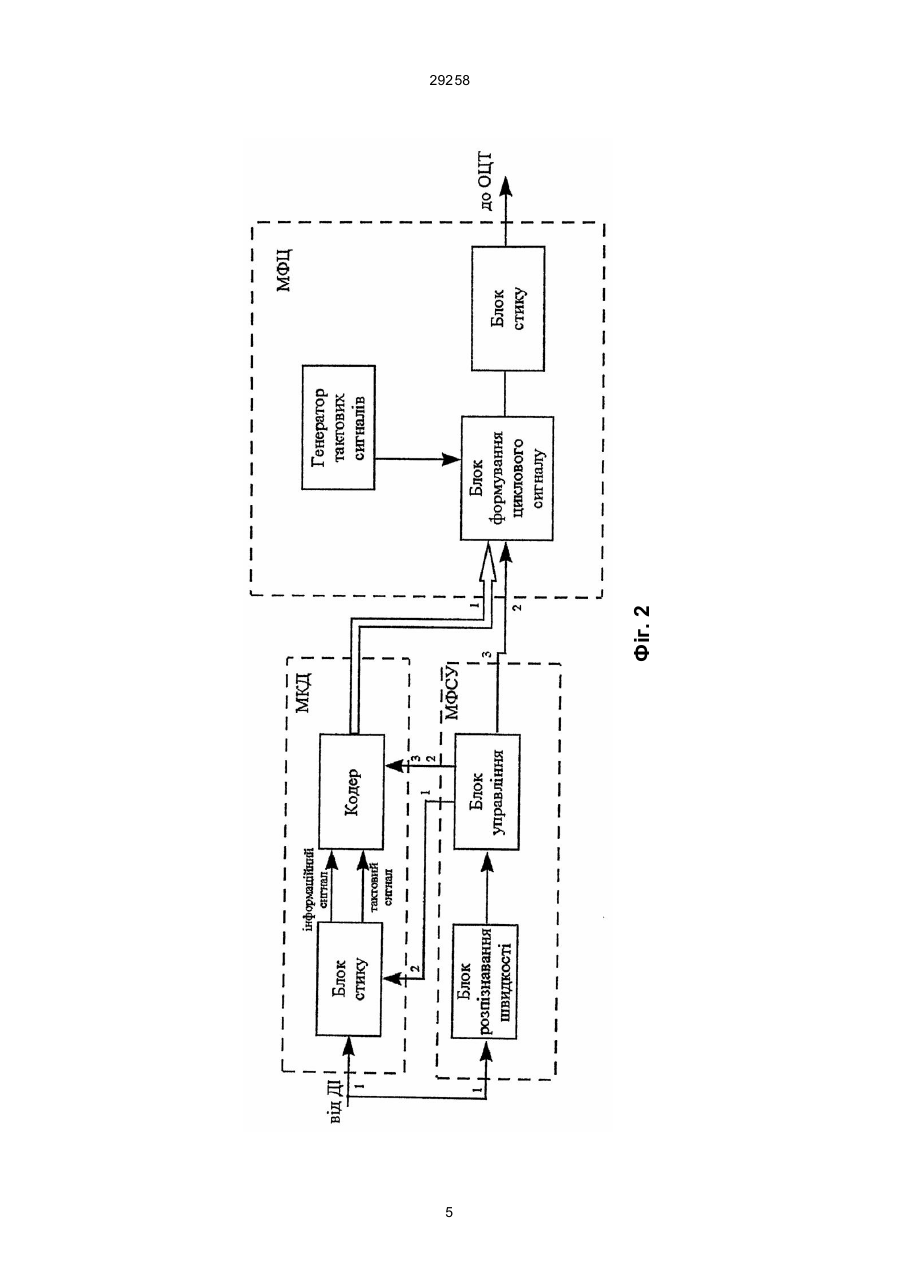

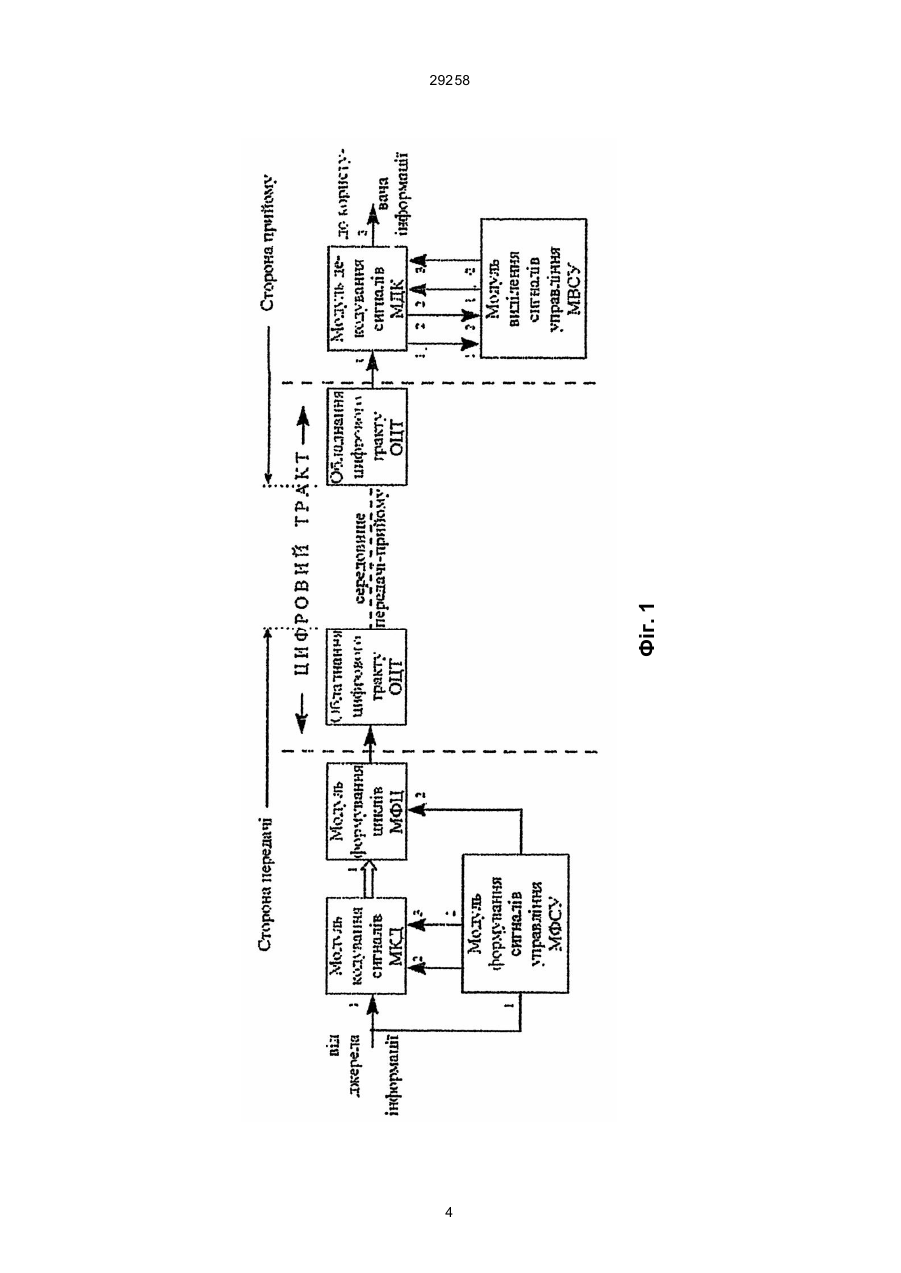

Комплект обладнання передачі і прийому інформації, який включає на стороні передачі джерело інформації, кінцеве обладнання передачі цифрового тракту з швидкістю 139264 кбіт/с, а на прийомній - кінцеве обладнання прийому того ж тракту і користувача інформації, який відрізняється тим, що на стороні передачі введені модуль кодування сигналів, модуль формування циклів і модуль формування сигналів управління, причому, 29258 мування циклів і модуль формування сигналів управління, а на стороні прийому тракту - модуль декодування сигналів і модуль виділення сигналів управління. Наявність цих модулів та наявність відповідних зв'язків їх між собою, джерелом і користувачем інформації, існуючим обладнанням цифрового тракту на стороні передачі та стороні прийому інформації забезпечують можливість обміну на стандартних швидкостях 2048 кіт/с або 8448 кбіт/с, або 34368 кбіт/с, або 139264 кбіт/с, можливість оперативної зміни швидкостей передачі - прийому інформації і збільшення завадостійкості системи. Наявність нових модулів в комплекті обладнання, що запропоновано, зв'язків цих модулів між собою та з відомими модулями підтверджують відповідність технічного рішення умові патентоспроможності винаходу - "новизна". На фіг. 1 наведена структурна схема комплекта обладнання передачі і прийому інформації у взаємозв'язку з цифровим трактом передачі, джерелом і користувачем інформації, на фіг. 2 - структурна схема комплекта обладнання на стороні передачі тракту, на фіг. 3 - структурна схема комплекта обладнання на стороні прийому. Принцип дії комплекта обладнання полягає в слідуючому: від джерела інформації на перші входи модуля кодування сигналів (МКД), (див. фіг. 1), та модуля формування сигналів управління (МФСУ) поступає інформація з однією з стандартних швидкостей 2048 кбіт/с або 8448 кбіт/с, або 34368 кбіт/с, або 139264 кбіт/с. Вхідний цифровий потік спочатку поступає на вхід блоку розпізнавання швидкості (див. фіг. 2) і після визначення швидкості - на блок управління модуля МФСУ, який встановлює відповідний режим роботи кодера в блоці стику модуля МКД підключає вхідний цифровий потік до відповідного інтерфейсу (порту) обладнання. Одночасно, з блока управління цей сигнал через блок формування циклового сигналу та блок стику модуля МФЦ подається на сторону прийому інформації для встановлення відповідного режиму роботи. Блок стику на вході (див. фіг. 2) здійснює узгодження параметрів входу обладнання та джерела інформації, а також виділяє інформаційний сигнал та сигнал тактової частоти. Значення цієї частоти знаходиться у відповідній залежності від швидкості вхідного цифрового потоку на вході блока стику, визначається, як вказано вище, блоком розпізнавання швидкості та керується вихідним сигналом з виходу 1 блока управління модуля МФСУ, який поступає на вхід 2 блока етика модуля МКД. Для кожної з швидкостей цифрового потоку на вході комплекту обладнання існує відповідний режим роботи кодера модуля МКД та декодера модуля МДК (див. фіг. 3), який встановлює сигнал з виходу блока управління модуля МФСУ. Для прикладу розглянемо режими кодування - декодування цифрового потоку на швидкості 8448 кбіт/с. Кожен біт інформації, який поступає на інформаційний вхід кодера, кодується 15 символами, з яких формується кодовий блок, тобто, логічна "1" перетворюється у послідовність вигляду 1®100010011010111, а логічний "0" перетворюється у послідовність вигляду 0®011101100101000. В декодері, прийнятий кодовий блок, який відповідає логічної "1" відбувається порозрядне додавання по модулю 2 еталонного та прийнятого блоків. При відсутності помилок результат додавання буде мати вигляд: 1000100110111 1000100110111 0000000000000 При такому результаті приймається рішення, що передавалась логічна "1". Припустимо, що при передаванні блока, який відповідає логічній "1" помилково прийняті символи 2-го, 5-го, 6-го, 9-го, 10го та 14-го розрядів, тобто на декодер поступив блок вигляду 110001010110101. В результаті додавання по модулю 2 еталонної і прийнятої кодових послідовностей отримуємо: 110001010110101 100010011010111 010011001100010 У підсумковому блоці число логічних "0" перевищує число логічних "1" і це є підставою прийняти рішення, що передавалась логічна "1". У наведеного підтверджено, що схемна побудова та алгоритм роботи обладнання забезпечує збільшення завадостійкості системи. Блок формування циклового сигналу модуля МФЦ з кодової комбінації, яка поступає з виходу кодера модуля МКД, сигнала блока управління модуля МФСУ та сигнала генератора тактових сигналів модуля МФЦ формує інтегрований сигнал з всіма ознаками вхідного сигналу конкретної швидкості, та ознаками циклу. Цей сигнал поступає на блок стику модуля МФЦ і далі - на вхід обладнання цифрового тракта (ОЦТ) передаючої сторони системи (див. фіг. 1). Блок стика модуля МФЦ здійснює узгодження параметрів обладнання з входом ОЦТ. На стороні прийому інформації з виходу ОЦТ цифровий потік поступає на вхід блока стику модуля МДК (див. фіг. 3). Призначення блока стику узгодження параметрів обладнання ОЦТ з модулем МДК, а також виділення складових цифрового потока на стороні прийому - інформаційного та тактового сигналів. З виходу блока стика інформаційний та тактовий сигнали поступають на відповідні входи декодера модуля МДК, а також на відповідні входи блока виділення циклових сигналів і блока управління модуля МВСУ. Блок виділення циклових сигналів формує сигнал, який несе ознаки циклу і який поступає на відповідні входи блока управління модуля МВСУ та відповідні входи декодера і блока формування сигнала модуля МДК. Блок управління модуля МВСУ, на входи якого поступають інформаційний і тактовий сигнали з вихода блока стику модуля МДК, формує сигнал управління з ознаками швидкості обміну. З виходу блока управління цей сигнал поступає на відповідні входи декодера і блока формування сигнала модуля МДК. Декодер модуля МДК, на вхід якого поступають інформаційний і тактовий сигнали з вихода блока стика модуля МДК, а також сигнали з вихода блока виділення циклових сигналів і вихода блока управління модуля МВСУ, декодує, тобто, перетворює інформаційний сигнал в сигнал початкового вигляду, того, який поступив на вхід комплекта 2 29258 обладнання від джерела інформації. При цьому, шляхом додавання прийнятої та еталонної кодових комбінацій по модулю 2, про що викладено у даному описі вище, забезпечено збільшення завадостійкості системи. Формування на стороні передачі і зворотного перетворення сигналів на стороні прийому з однією з стандартних швидкостей 2048 кбіт/с або 8448 кбіт/с, або 34368 кбіт/с здійснюють для кожної з вказаних швидкостей в однієї і тій же послідовності, тими ж самими апаратними засобами (модулями) шляхом їх відповідної побудови і зв'язками між ними, збільшення завадостійкості шляхом збільшення швидкості передачи є суттєвими відзнаками у порівнянні з існуючими аналогами. Порівняльний аналіз з відомими технічними рішеннями показує, що введені модулі окремо і в різних злученнях відомі, але їх введення у вказаних взаємозв'язках між собою і відомими елементами надають останньому додаткові властивості - можливість автоматичної, за рахунок алгоритму та схемної побудови, зміни швидкостей обміну інформацією, збільшення завадостійкості передачі - прийому. Наведене підтверджує відповідність технічного рішення критерію винаходу - "винахідницький рівень". Науково-інженерним Центром лінійно-кабельних споруд Держкомзв'язку України розроблено імітаційну модель обладнання передачі і прийому інформації. Проведені випробування моделі підтвердили наявність вище вказаних те хнічних результатів. Планується на основі договору з науково-виробничим підприємством "Фактор" виготовлення дослідної партії обладнання з метою впровадження його на мережах зв'язку. Елементна база, технологія виготовлення обладнання, процедура його сертифікації відповідають існуючим в Україні вимогам і не є завадою для промислового його виготовлення і використання, що відповідає умові патентоспроможності винаходу - "промислова придатність". 3 Фіг. 1 29258 4 Фіг. 2 29258 5 Фіг. 3 29258 6 29258 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
