Система передачі і прийому сигналів виклику

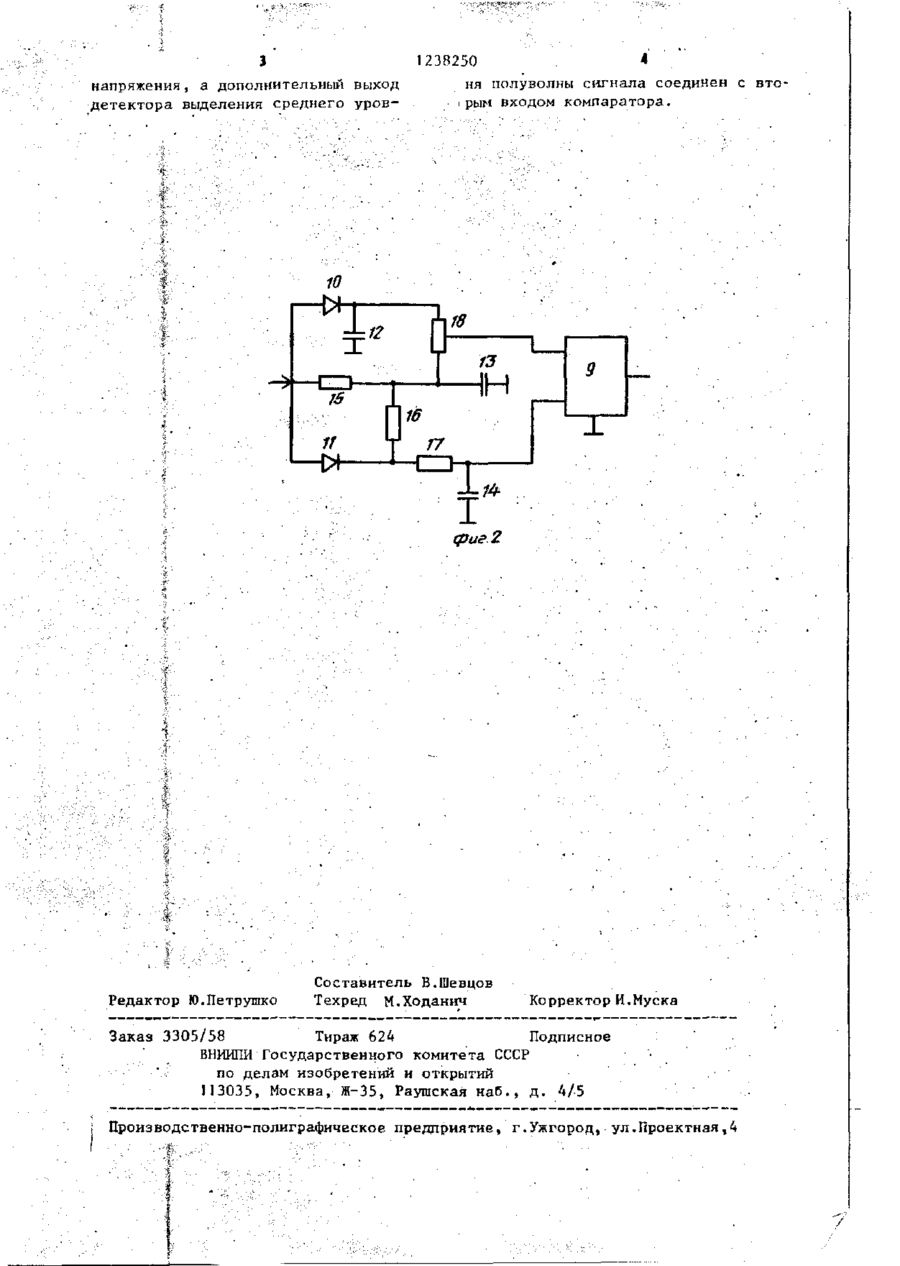

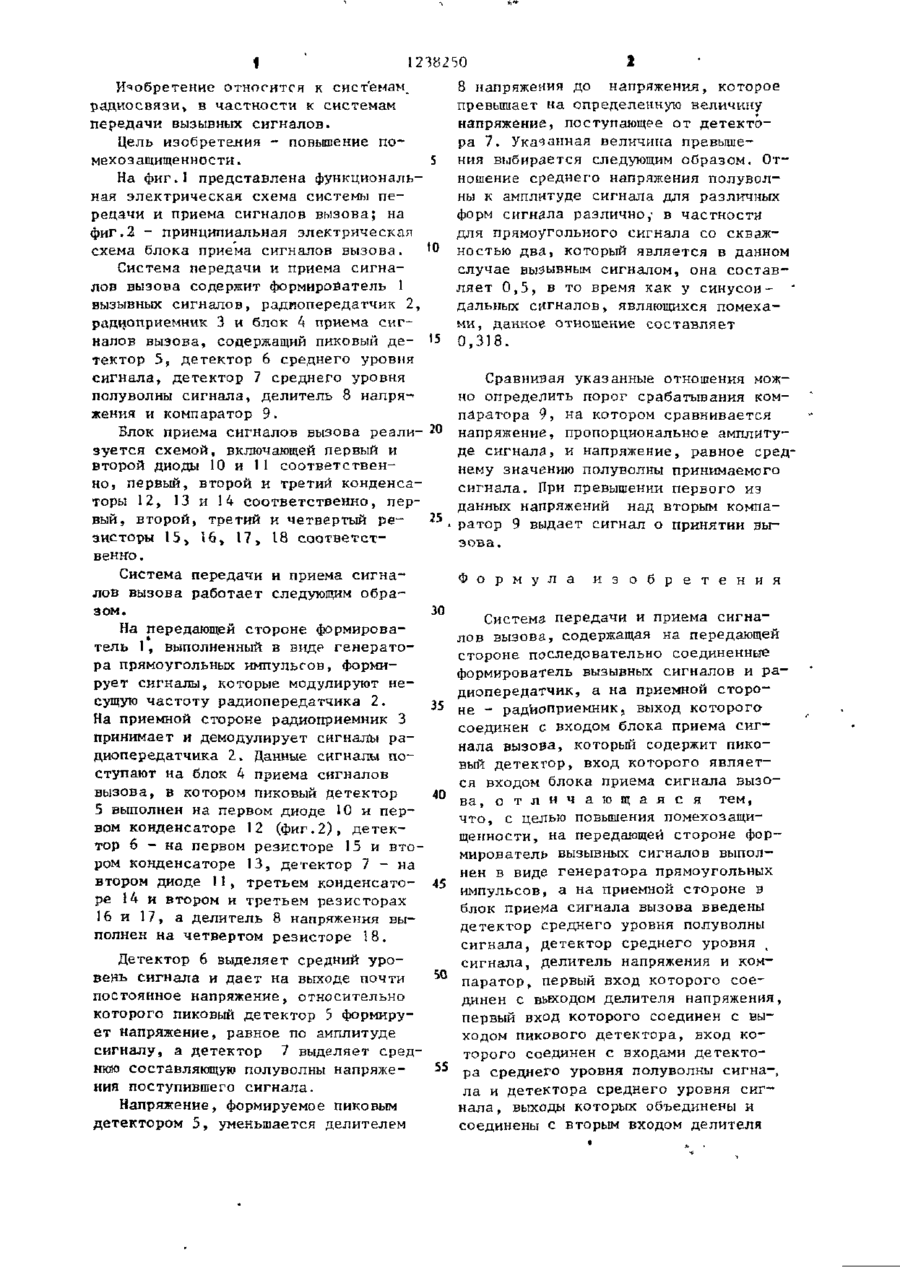

Изобретение относится к радиосвязи и обеспечивает повышение помехозащищенности. На передающей стороне формирователь 1 вызывных сигналов, выполненный в виде генератора прямоугольных импульсов, формирует сигналы, которые модулируют несущую частоту радиопередатчика 2. На приемной стороне сигнал радиопередатчика 2 принимается и демодулируется радиоприемником 3 и далее поступает на блок 4 приема сигналов вызова. В этом блоке сигнал поступает на пиковый детектор 5, на детектор 6 среднего уровня сигнала и на детектор 7 среднего уровня полуволны сигНала (ДСУПВС). Делитель 8 напряжения уменьшает напряжение, формируемое пиковым детектором 5, до напряжения, которое превышает на определенную величину напряжение, поступающее от ДСУПВС 7. .Компаратор 9 сравнивает напряжение с делителя 8 напряжения, пропорциональное амплитуде сигнала, и напряжение с ДСУПВС 7. При превышении первого напряжения компаратор 9 выдает сигнал о принятии вызова. 2 ил. І 4 1 1 1 ? ft £ в 7 L _. 5» в < У —л* I 1 1238250 Изобретение относится к системам. радиосвязи, в частности к системам передачи вызывных сигналов. Цель иэобретелия - повышение помехозащищенности. 5 На фиг.1 представлена функциональная электрическая схема системы передачи и приема сигналов вызова; на фиг.2 - принципиальная электрическая 10 схема блока приема сигналов вызова. Система передачи и приема сигналов вызова содержит формирователь 1 вызывных сигналов, радиопередатчик 2, радиоприемник 3 и блок 4 приема сиг.налов вызова, содержащий пиковый де 15 тектор 5, детектор 6 среднего уровня сигнала, детектор 7 среднего уровня полуволны сигнала, делитель 8 напряжения и компаратор 9. 20 Блок приема сигналов вызова реализуется схемой, включающей первый и второй диоды 10 и 11 соответственно, первый, второй и третий конденсаторы 12, 13 и 14 соответственно, первый, второй, третий и четвертый резисторы 15, 16, 17, 18 соответственно . Система передачи и приема сигналов вызова работает следующим образом. 30 На передающей стороне формирователь 1, выполненный в виде генератора прямоугольных импульсов, формирует сигналы, которые модулируют несущую частоту радиопередатчика 2. 35 На приемной стороне радиоприемник 3 принимает и демодулирует сигналы радиопередатчика 2. Данные сигналы поступают на блок 4 приема сигналов вызова, в котором пиковый детектор 40 5 выполнен на первом диоде 10 и первом конденсаторе 12 (фиг.2), детектор 6 - на первом резисторе 15 и втором конденсаторе 13, детектор 7 - на втором диоде 11, третьем конденсато- 45 ре 1 4 и втором и третьем резисторах 16 и 17, а делитель 8 напряжения выполнен на четвертом резисторе 18. 8 напряжения до напряжения, которое превышает на определенную величину напряжение, поступающее от детектора 7. Укачанная величина превышения выбирается следующим образом. Отношение среднего напряжения полуволны к амплитуде сигнала для различных форм сигнала различно,- в частности для прямоугольного сигнала со скважностью два, который является в данном случае вызывным сигналом, она составляет 0,5, в то время как у синусои- ' дальных сигналов, являющихся помехами , данное отношение составляет 0,318. Сравнивая указанные отношения можно определить порог срабатывания компаратора 9, на котором сравнивается напряжение, пропорциональное амплитуде сигнала, и напряжение, равное среднему значению полуволны принимаемого сигнала. При превышении первого из данных напряжений над вторым компаратор 9 выдает сигнал о принятии вызова. Ф о р м у л а и з о б р е т е н и я Система передачи и приема сигналов вызова, содержащая на передающей стороне последовательно соединенные формирователь вызывных сигналов и радиопередатчик, а на приемной стороне - радиоприемникs выход которого соединен с входом блока приема сигнала вызова, который содержит пиковый детектор, вход которого является входом блока приема сигнала вызова, о т л и ч а ю щ а я с я тем, что, с целью повышения помехозащищенности, на передающей стороне формирователе вызывных сигналов выполнен в виде генератора прямоугольных импульсов, а на приемной стороне в блок приема сигнала вызова введены детектор среднего уровня полуволны сигнала, детектор среднего уровня t сигнала, делитель напряжения и комДетектор 6 выделяет средний уро50 паратор, первый вход которого соевень сигнала и дает на выходе почти динен с выходом делителя напряжения, постоянное напряжение, относительно первый вход которого соединен с выкоторого пиковый детектор 5 формируходом пикового детектора, вход коет напряжение, равное по амплитуде торого соединен с входами детектосигналу, а детектор 7 выделяет среднюю составляющую полуволны напряже55 ра среднего уровня полуволны сигна-, ла и детектора среднего уровня сигния поступившего сигнала. нала, выходы которых объединены и Напряжение, формируемое пиковым соединены с вторым входом делителя детектором 5, уменьшается делителем напряжения, а дополнительный выход детектора выделения среднего уров Редактор Ю.Петрушко 238250 ня полуволны сигнала соединен с вторым входом компаратора. Составитель В.Шевцов Техред М.Ходанич Корректор И.Муска Заказ 3305/58 Тираж 624 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий М3035, Москва, Ж-35, Раушская наб., д. 4/5 • Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная
