Спосіб захисту об`єктів броньованої техніки від засобів ураження тандемного типу

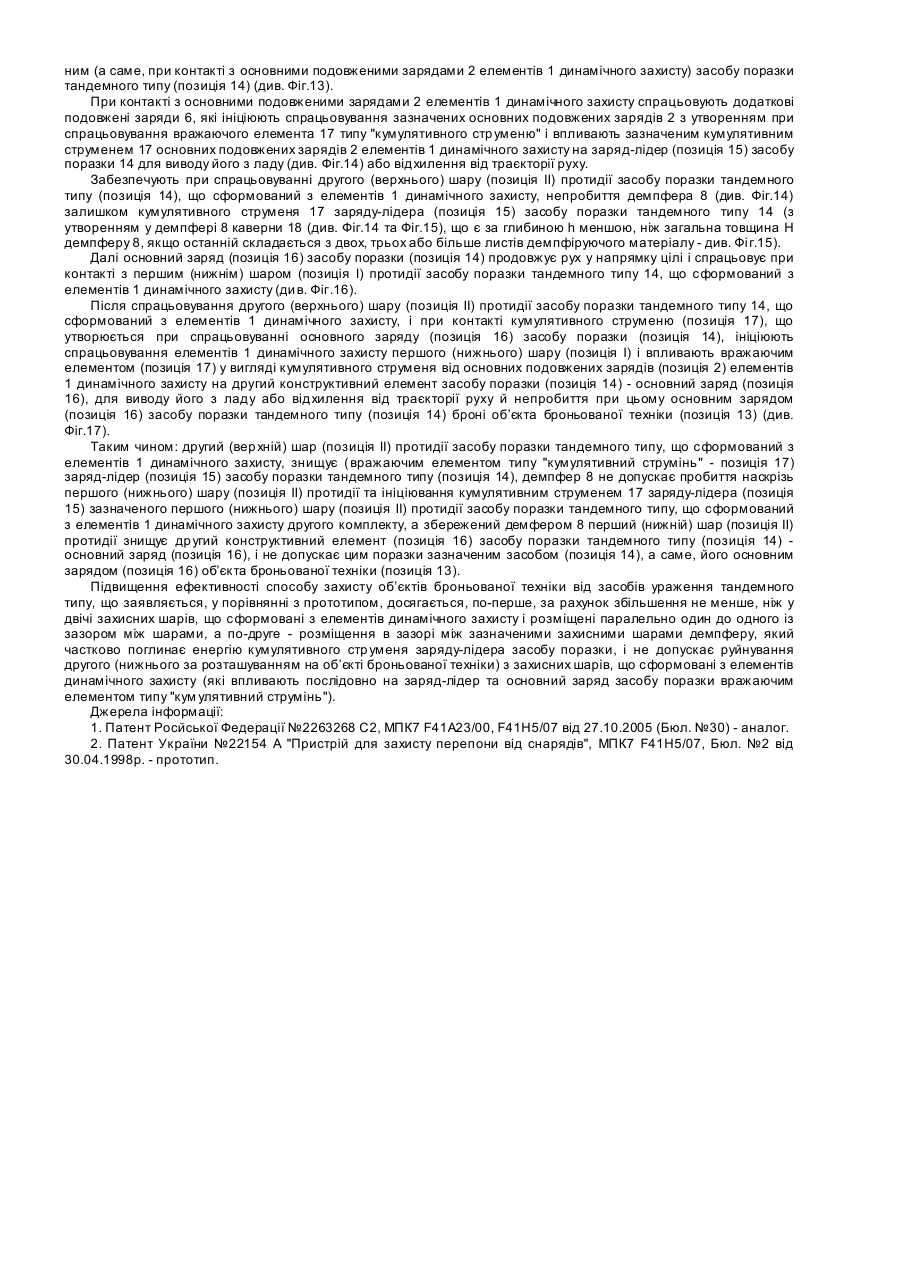

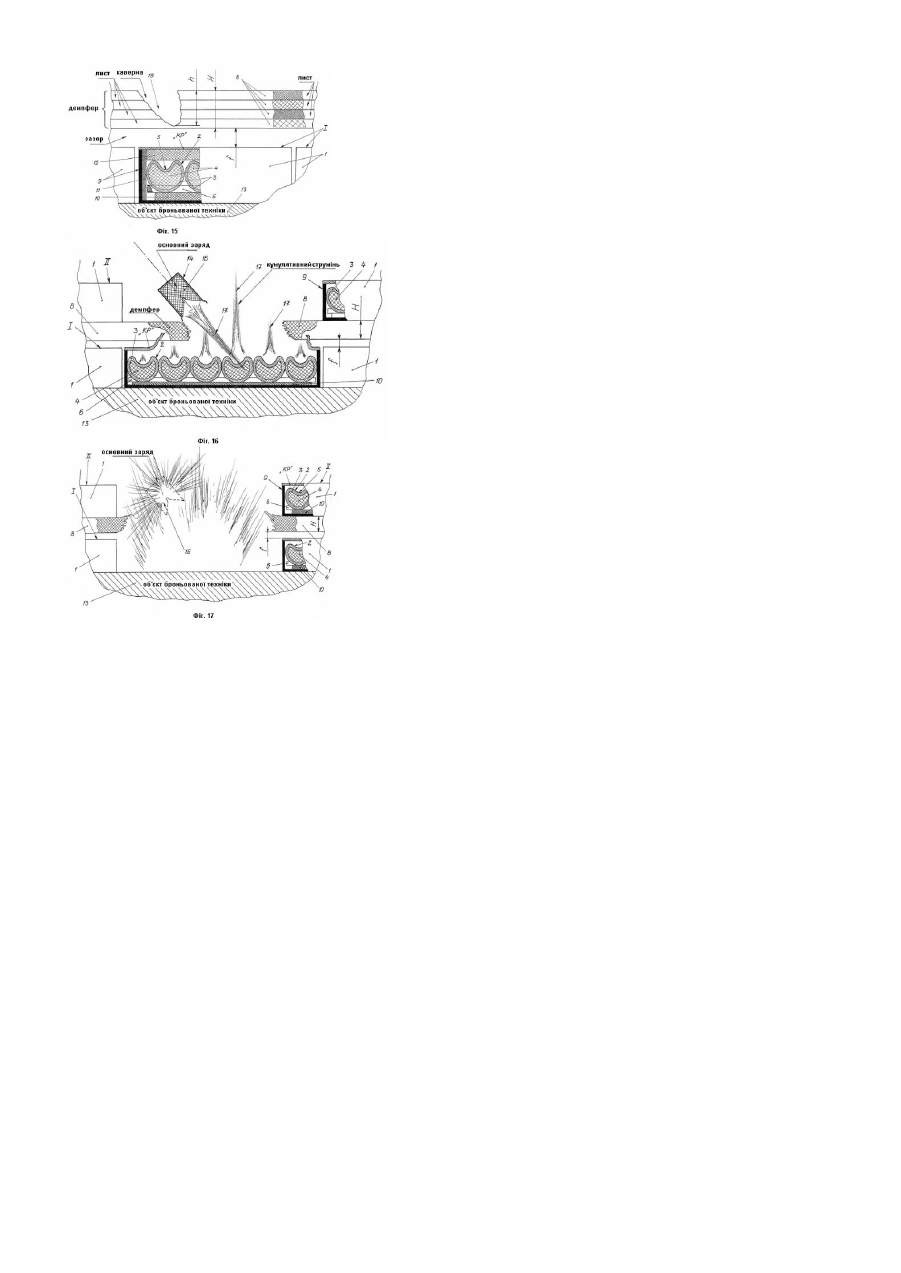

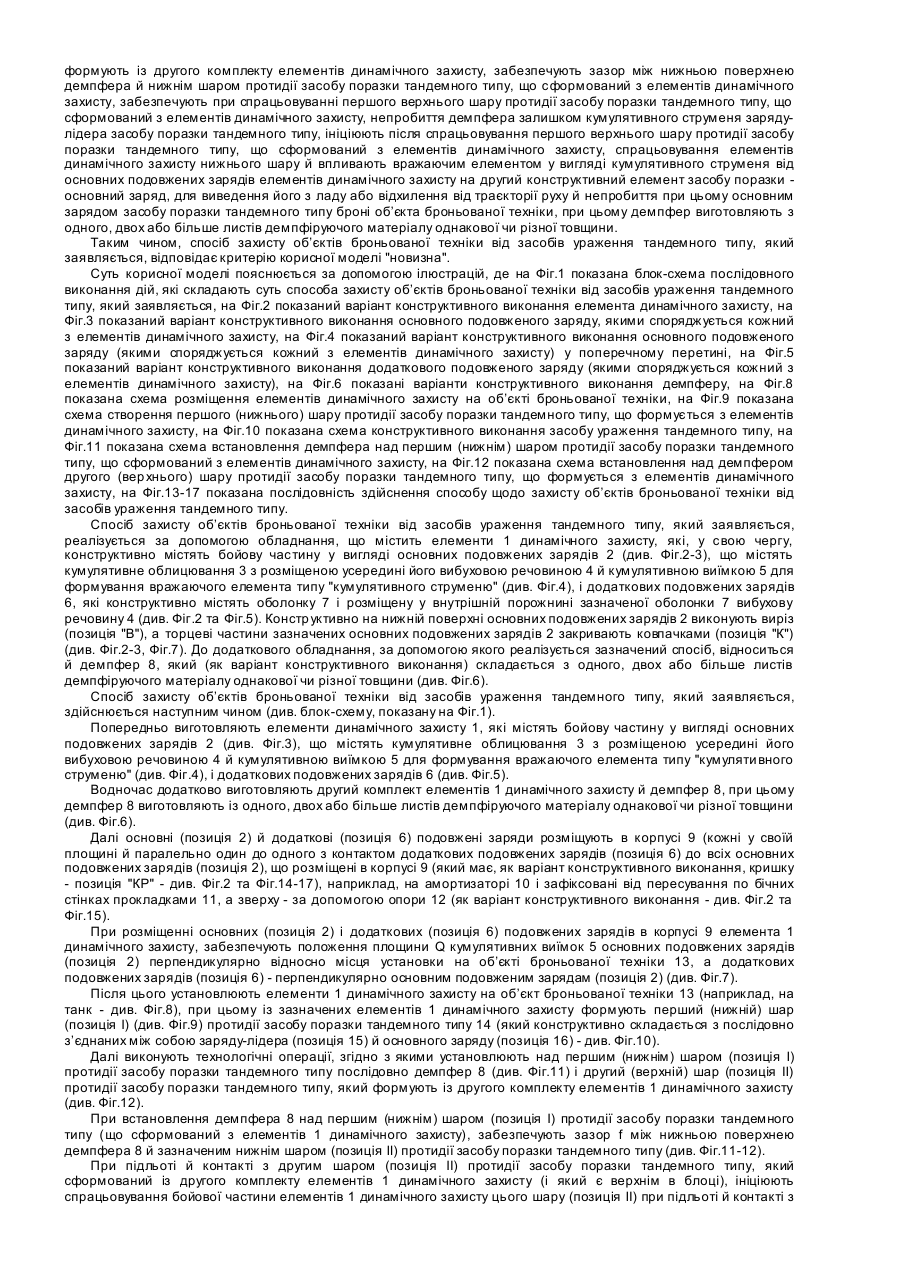

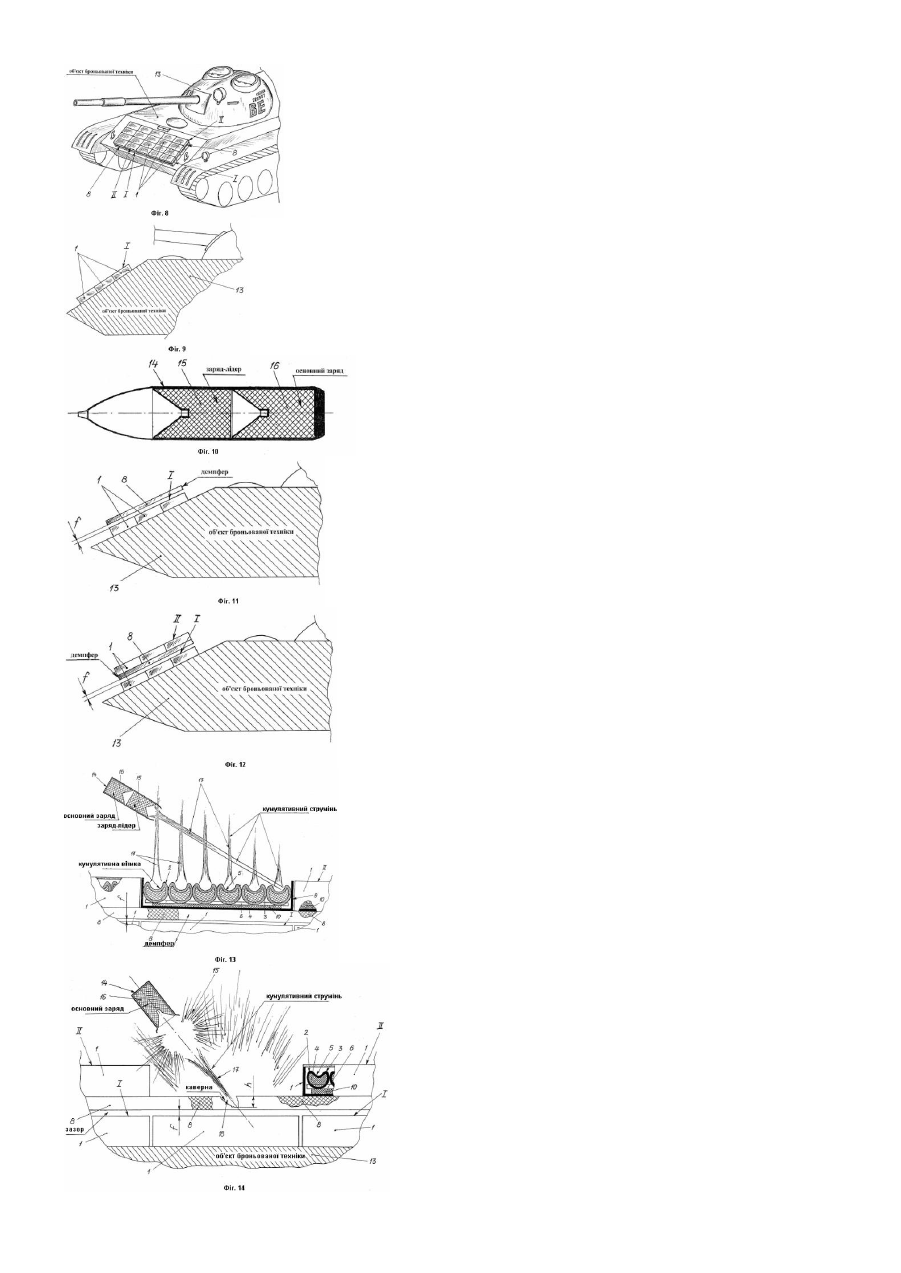

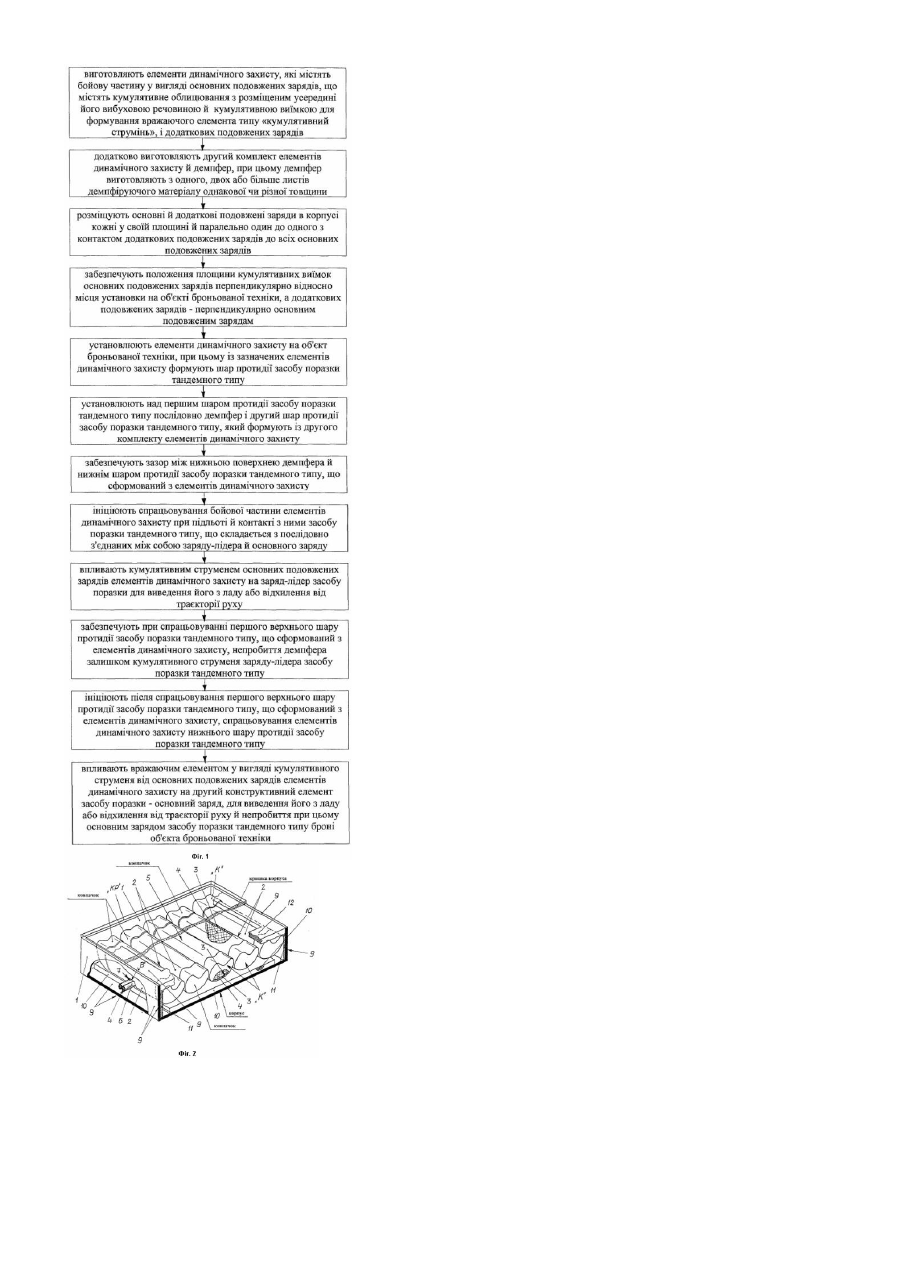

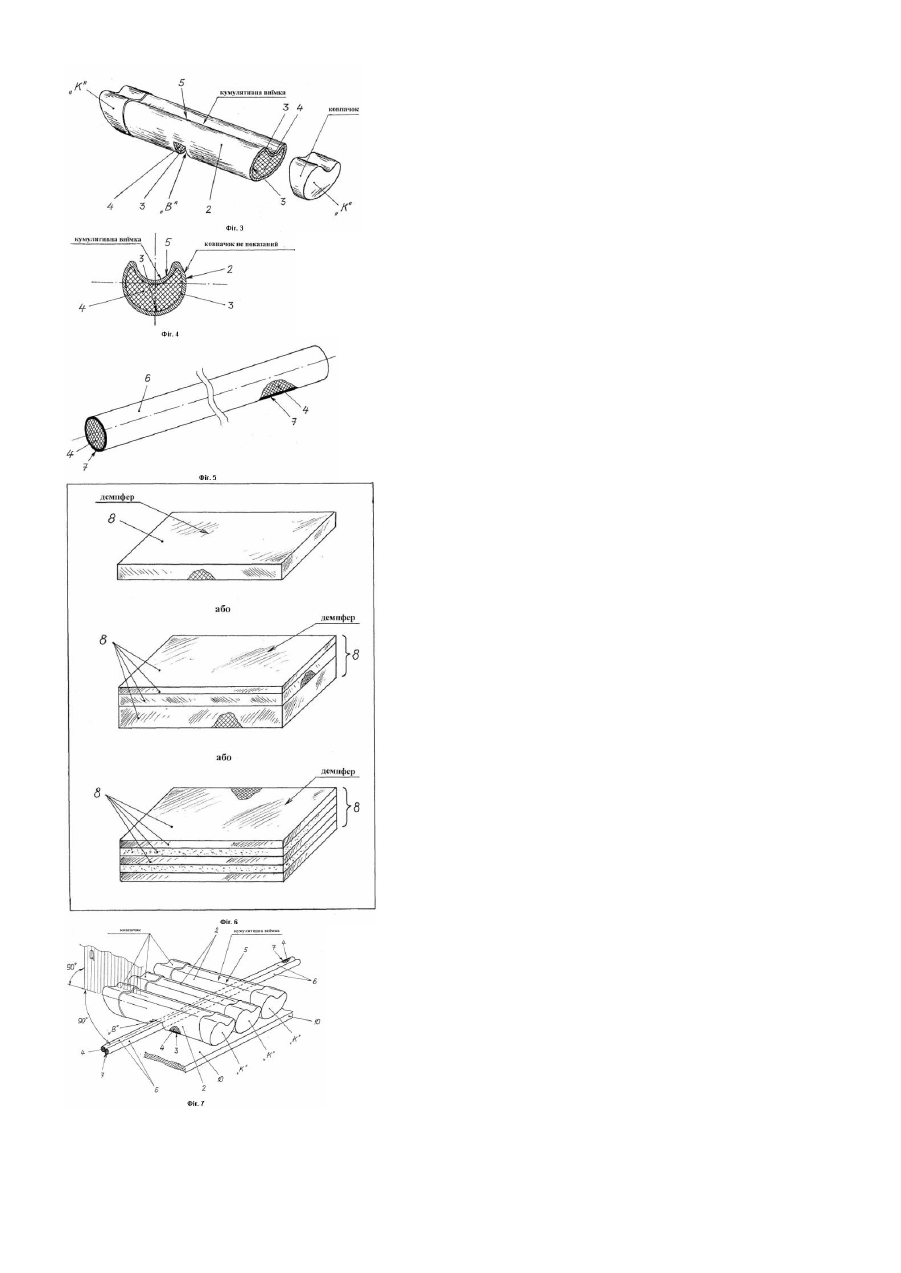

Корисна модель відноситься до галузі озброєння, зокрема до захисту об’єктів броньованої техніки від засобів ураження, а саме, до способів захисту об’єктів броньованої техніки від засобів ураження тандемного типу. Відомий спосіб захисту об’єктів броньованої техніки від засобів ураження тандемного типу, при якому встановлюють на об’єкт броньованої техніки захисного боєприпасу, який виконано у вигляді бойової частини з кумулятивною виїмкою з великим кутом розкривання для формування вражаючого елемента типу "ударне ядро", ініціюють спрацьовування бойової частини елементів динамічного захисту при підльоті й контакті з ними засобу поразки тандемного типу, що складається з послідовно з’єднаних між собою заряду-лідера й основного заряду, і впливають кумулятивним струменем захисного боєприпасу на заряд-лідер засобу поразки для виводу його з ладу або відхилення ще боєздатної частини боєприпасу від траєкторії руху [1]. До недоліків відомого способу відноситься те, що не забезпечується захист об’єктів броньованої техніки від засобів ураження тандемного типу, коли засіб ураження тандемного типу (який конструктивно складається з послідовно з’єднаних між собою заряду-лідера й основного заряду) ліквідує зарядом-лідером захисний боєприпас, що встановлений на об’єкті броньованої техніки, а основним зарядом (кумулятивним струменем основного заряду) пробиває броню вже не захищеного зазначеного об’єкта броньованої техніки і, тим самим, знищує цей об’єкт. Найбільш близьким технічним рішенням як по суті, так і по задачах, що вирішуються, яке обрано за прототип, є спосіб захисту об’єктів броньованої техніки від засобів ураження тандемного типу, при якому виготовляють елементи динамічного захисту, які містять бойову частину у вигляді основних подовжених зарядів, що містять кумулятивне облицювання з розміщеним усередині його вибуховою речовиною й кумулятивною виїмкою для формування вражаючого елемента типу "кумулятивного струменю", і додаткових подовжених зарядів, розміщують основні й додаткові подовжені заряди в корпусі кожні у своїй площині й паралельно один до одного з контактом додаткових подовжених зарядів до всіх основних подовжених зарядів, забезпечують положення площини кумулятивних виїмок основних подовжених зарядів перпендикулярно відносно місця установки на об’єкті броньованої техніки, а додаткових подовжених зарядів - перпендикулярно основним подовженим зарядам, установлюють елементи динамічного захисту на об’єкт броньованої техніки, формують із елементів динамічного захисту шар протидії засобу поразки тандемного типу, ініціюють спрацьовування бойової частини елементів динамічного захисту при підльоті й контакті з ними засобу поразки тандемного типу, що складається з послідовно з’єднаних між собою заряду-лідера й основного заряду, і впливають кумулятивним струменем основних подовжених зарядів елементів динамічного захисту на заряд-лідер засобу поразки для виведення його з ладу або відхилення від траєкторії руху [2]. До недоліків відомого способу захисту об’єктів броньованої техніки від засобів ураження тандемного типу, який обрано за прототип, відноситься те, що не забезпечується захист об’єктів броньованої техніки від засобів ураження тандемного типу, коли засіб ураження тандемного типу (який конструктивно складається з послідовно з’єднаних між собою заряду-лідера й основного заряду) ліквідує (підриває) зарядом-лідером елементи динамічного захисту, що встановлені на об’єкті броньованої техніки, а кумулятивним струменем основного заряду пробиває броню вже не захищеного зазначеного об’єкта броньованої техніки і, тим самим, знищує зазначений об’єкт броньованої техніки. В основу корисної моделі покладено задачу шля хом встановлення на об’єкті броньованої техніки не менше, ніж двох шарів протидії засобу поразки тандемного типу, що сформовані з елементів динамічного захисту, і демпферу між цими шарами, забезпечити послідовно ліквідацію заряда-лідера і основного заряду засобу ураження тандемного типу. Суть корисної моделі в способі захисту об’єктів броньованої техніки від засобів ураження тандемного типу, при якому виготовляють елементи динамічного захисту, які містять бойову частину у вигляді основних подовжених зарядів, що містять кумулятивне облицювання з розміщеним усередині його вибуховою речовиною й кумулятивною виїмкою для формування вражаючого елемента типу "кумулятивного струменю", і додаткових подовжених зарядів, розміщують основні й додаткові подовжені заряди в корпусі кожні у своїй площині й паралельно один до одного з контактом додаткових подовжених зарядів до всіх основних подовжених зарядів, забезпечують положення площини кумулятивних виїмок основних подовжених зарядів перпендикулярно відносно місця установки на об’єкті броньованої техніки, а додаткових подовжених зарядів - перпендикулярно основним подовженим зарядам, установлюють елементи динамічного захисту на об’єкт броньованої техніки, формують із елементів динамічного захисту шар протидії засобу поразки тандемного типу, ініціюють спрацьовування бойової частини елементів динамічного захисту при підльоті й контакті з ними засобу поразки тандемного типу, що складається з послідовно з’єднаних між собою заряду-лідера й основного заряду, і впливають кумулятивним струменем основних подовжених зарядів елементів динамічного захисту на заряд-лідер засобу поразки для виведення його з ладу або відхилення від траєкторії руху, полягає в тому, що додатково виготовляють другий комплект елементів динамічного захисту й демпфер, установлюють над першим шаром протидії засобу поразки тандемного типу послідовно демпфер і другий шар протидії засобу поразки тандемного типу, який формують із другого комплекту елементів динамічного захисту, забезпечують зазор між нижньою поверхнею демпфера й нижнім шаром протидії засобу поразки тандемного типу, що сформований з елементів динамічного захисту, забезпечують при спрацьовуванні першого верхнього шару протидії засобу поразки тандемного типу, що сформований з елементів динамічного захисту, непробиття демпфера залишком кумулятивного струменя зарядулідера засобу поразки тандемного типу, ініціюють після спрацьовування першого верхнього шару протидії засобу поразки тандемного типу, що сформований з елементів динамічного захисту, спрацьовування елементів динамічного захисту нижнього шару й впливають вражаючим елементом у вигляді кумулятивного струменя від основних подовжених зарядів елементів динамічного захисту на другий конструктивний елемент засобу поразки основний заряд, для виведення його з ладу або відхилення від траєкторії руху й непробиття при цьому основним зарядом засобу поразки тандемного типу броні об’єкта броньованої техніки. Суть корисної моделі полягає і в тому, що демпфер виготовляють з одного, двох або більше листів демпфіруючого матеріалу однакової чи різної товщини. Порівняльний аналіз технічного рішення із прототипом, показує, що спосіб захисту об’єктів броньованої техніки від засобів ураження тандемного типу, який заявляється, відрізняється тим, що додатково виготовляють другий комплект елементів динамічного захисту й демпфер, установлюють над першим шаром протидії засобу поразки тандемного типу послідовно демпфер і другий шар протидії засобу поразки тандемного типу, який формують із другого комплекту елементів динамічного захисту, забезпечують зазор між нижньою поверхнею демпфера й нижнім шаром протидії засобу поразки тандемного типу, що сформований з елементів динамічного захисту, забезпечують при спрацьовуванні першого верхнього шару протидії засобу поразки тандемного типу, що сформований з елементів динамічного захисту, непробиття демпфера залишком кумулятивного струменя зарядулідера засобу поразки тандемного типу, ініціюють після спрацьовування першого верхнього шару протидії засобу поразки тандемного типу, що сформований з елементів динамічного захисту, спрацьовування елементів динамічного захисту нижнього шару й впливають вражаючим елементом у вигляді кумулятивного струменя від основних подовжених зарядів елементів динамічного захисту на другий конструктивний елемент засобу поразки основний заряд, для виведення його з ладу або відхилення від траєкторії руху й непробиття при цьому основним зарядом засобу поразки тандемного типу броні об’єкта броньованої техніки, при цьому демпфер виготовляють з одного, двох або більше листів демпфіруючого матеріалу однакової чи різної товщини. Таким чином, спосіб захисту об’єктів броньованої техніки від засобів ураження тандемного типу, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 показана блок-схема послідовного виконання дій, які складають суть способа захисту об’єктів броньованої техніки від засобів ураження тандемного типу, який заявляється, на Фіг.2 показаний варіант конструктивного виконання елемента динамічного захисту, на Фіг.3 показаний варіант конструктивного виконання основного подовженого заряду, якими споряджується кожний з елементів динамічного захисту, на Фіг.4 показаний варіант конструктивного виконання основного подовженого заряду (якими споряджується кожний з елементів динамічного захисту) у поперечному перетині, на Фіг.5 показаний варіант конструктивного виконання додаткового подовженого заряду (якими споряджується кожний з елементів динамічного захисту), на Фіг.6 показані варіанти конструктивного виконання демпферу, на Фіг.8 показана схема розміщення елементів динамічного захисту на об’єкті броньованої техніки, на Фіг.9 показана схема створення першого (нижнього) шару протидії засобу поразки тандемного типу, що формується з елементів динамічного захисту, на Фіг.10 показана схема конструктивного виконання засобу ураження тандемного типу, на Фіг.11 показана схема встановлення демпфера над першим (нижнім) шаром протидії засобу поразки тандемного типу, що сформований з елементів динамічного захисту, на Фіг.12 показана схема встановлення над демпфером другого (вер хнього) шару протидії засобу поразки тандемного типу, що формується з елементів динамічного захисту, на Фіг.13-17 показана послідовність здійснення способу щодо захисту об’єктів броньованої техніки від засобів ураження тандемного типу. Спосіб захисту об’єктів броньованої техніки від засобів ураження тандемного типу, який заявляється, реалізується за допомогою обладнання, що містить елементи 1 динамічного захисту, які, у свою чергу, конструктивно містять бойову частину у вигляді основних подовжених зарядів 2 (див. Фіг.2-3), що містять кумулятивне облицювання 3 з розміщеною усередині його вибуховою речовиною 4 й кумулятивною виїмкою 5 для формування вражаючого елемента типу "кумулятивного струменю" (див. Фіг.4), і додаткових подовжених зарядів 6, які конструктивно містять оболонку 7 і розміщену у внутрішній порожнині зазначеної оболонки 7 вибухову речовину 4 (див. Фіг.2 та Фіг.5). Констр уктивно на нижній поверхні основних подовжених зарядів 2 виконують виріз (позиція "В"), а торцеві частини зазначених основних подовжених зарядів 2 закривають ковпачками (позиція "К") (див. Фіг.2-3, Фіг.7). До додаткового обладнання, за допомогою якого реалізується зазначений спосіб, відноситься й демпфер 8, який (як варіант конструктивного виконання) складається з одного, двох або більше листів демпфіруючого матеріалу однакової чи різної товщини (див. Фіг.6). Спосіб захисту об’єктів броньованої техніки від засобів ураження тандемного типу, який заявляється, здійснюється наступним чином (див. блок-схему, показану на Фіг.1). Попередньо виготовляють елементи динамічного захисту 1, які містять бойову частину у вигляді основних подовжених зарядів 2 (див. Фіг.3), що містять кумулятивне облицювання 3 з розміщеною усередині його вибуховою речовиною 4 й кумулятивною виїмкою 5 для формування вражаючого елемента типу "кумуляти вного струменю" (див. Фіг.4), і додаткових подовжених зарядів 6 (див. Фіг.5). Водночас додатково виготовляють другий комплект елементів 1 динамічного захисту й демпфер 8, при цьому демпфер 8 виготовляють із одного, двох або більше листів демпфіруючого матеріалу однакової чи різної товщини (див. Фіг.6). Далі основні (позиція 2) й додаткові (позиція 6) подовжені заряди розміщують в корпусі 9 (кожні у своїй площині й паралельно один до одного з контактом додаткових подовжених зарядів (позиція 6) до всіх основних подовжених зарядів (позиція 2), що розміщені в корпусі 9 (який має, як варіант конструктивного виконання, кришку - позиція "КР" - див. Фіг.2 та Фіг.14-17), наприклад, на амортизаторі 10 і зафіксовані від пересування по бічних стінках прокладками 11, а зверху - за допомогою опори 12 (як варіант конструктивного виконання - див. Фіг.2 та Фіг.15). При розміщенні основних (позиція 2) і додаткових (позиція 6) подовжених зарядів в корпусі 9 елемента 1 динамічного захисту, забезпечують положення площини Q кумулятивних виїмок 5 основних подовжених зарядів (позиція 2) перпендикулярно відносно місця установки на об’єкті броньованої техніки 13, а додаткових подовжених зарядів (позиція 6) - перпендикулярно основним подовженим зарядам (позиція 2) (див. Фіг.7). Після цього установлюють елементи 1 динамічного захисту на об’єкт броньованої техніки 13 (наприклад, на танк - див. Фіг.8), при цьому із зазначених елементів 1 динамічного захисту формують перший (нижній) шар (позиція І) (див. Фіг.9) протидії засобу поразки тандемного типу 14 (який конструктивно складається з послідовно з’єднаних між собою заряду-лідера (позиція 15) й основного заряду (позиція 16) - див. Фіг.10). Далі виконують технологічні операції, згідно з якими установлюють над першим (нижнім) шаром (позиція І) протидії засобу поразки тандемного типу послідовно демпфер 8 (див. Фіг.11) і другий (верхній) шар (позиція II) протидії засобу поразки тандемного типу, який формують із другого комплекту елементів 1 динамічного захисту (див. Фіг.12). При встановлення демпфера 8 над першим (нижнім) шаром (позиція І) протидії засобу поразки тандемного типу (що сформований з елементів 1 динамічного захисту), забезпечують зазор f між нижньою поверхнею демпфера 8 й зазначеним нижнім шаром (позиція II) протидії засобу поразки тандемного типу (див. Фіг.11-12). При підльоті й контакті з другим шаром (позиція II) протидії засобу поразки тандемного типу, який сформований із другого комплекту елементів 1 динамічного захисту (і який є верхнім в блоці), ініціюють спрацьовування бойової частини елементів 1 динамічного захисту цього шару (позиція II) при підльоті й контакті з ним (а саме, при контакті з основними подовженими зарядами 2 елементів 1 динамічного захисту) засобу поразки тандемного типу (позиція 14) (див. Фіг.13). При контакті з основними подовженими зарядами 2 елементів 1 динамічного захисту спрацьовують додаткові подовжені заряди 6, які ініціюють спрацьовування зазначених основних подовжених зарядів 2 з утворенням при спрацьовування вражаючого елемента 17 типу "кумулятивного стр уменю" і впливають зазначеним кумулятивним струменем 17 основних подовжених зарядів 2 елементів 1 динамічного захисту на заряд-лідер (позиція 15) засобу поразки 14 для виводу його з ладу (див. Фіг.14) або відхилення від траєкторії руху. Забезпечують при спрацьовуванні другого (верхнього) шару (позиція II) протидії засобу поразки тандемного типу (позиція 14), що сформований з елементів 1 динамічного захисту, непробиття демпфера 8 (див. Фіг.14) залишком кумулятивного струменя 17 заряду-лідера (позиція 15) засобу поразки тандемного типу 14 (з утворенням у демпфері 8 каверни 18 (див. Фіг.14 та Фіг.15), що є за глибиною h меншою, ніж загальна товщина Н демпферу 8, якщо останній складається з двох, трьох або більше листів демпфіруючого матеріалу - див. Фі г.15). Далі основний заряд (позиція 16) засобу поразки (позиція 14) продовжує рух у напрямку цілі і спрацьовує при контакті з першим (нижнім) шаром (позиція І) протидії засобу поразки тандемного типу 14, що сформований з елементів 1 динамічного захисту (ди в. Фіг.16). Після спрацьовування другого (верхнього) шару (позиція II) протидії засобу поразки тандемного типу 14, що сформований з елементів 1 динамічного захисту, і при контакті кумулятивного струменю (позиція 17), що утворюється при спрацьовуванні основного заряду (позиція 16) засобу поразки (позиція 14), ініціюють спрацьовування елементів 1 динамічного захисту першого (нижнього) шару (позиція І) і впливають вражаючим елементом (позиція 17) у вигляді кумулятивного струменя від основних подовжених зарядів (позиція 2) елементів 1 динамічного захисту на другий конструктивний елемент засобу поразки (позиція 14) - основний заряд (позиція 16), для виводу його з ладу або відхилення від траєкторії руху й непробиття при цьому основним зарядом (позиція 16) засобу поразки тандемного типу (позиція 14) броні об’єкта броньованої техніки (позиція 13) (див. Фіг.17). Таким чином: другий (вер хній) шар (позиція II) протидії засобу поразки тандемного типу, що сформований з елементів 1 динамічного захисту, знищує (вражаючим елементом типу "кумулятивний струмінь" - позиція 17) заряд-лідер (позиція 15) засобу поразки тандемного типу (позиція 14), демпфер 8 не допускає пробиття наскрізь першого (нижнього) шару (позиція II) протидії та ініціювання кумулятивним струменем 17 заряду-лідера (позиція 15) зазначеного першого (нижнього) шару (позиція II) протидії засобу поразки тандемного типу, що сформований з елементів 1 динамічного захисту другого комплекту, а збережений демфером 8 перший (нижній) шар (позиція II) протидії знищує др угий конструктивний елемент (позиція 16) засобу поразки тандемного типу (позиція 14) основний заряд (позиція 16), і не допускає цим поразки зазначеним засобом (позиція 14), а саме, його основним зарядом (позиція 16) об’єкта броньованої техніки (позиція 13). Підвищення ефективності способу захисту об’єктів броньованої техніки від засобів ураження тандемного типу, що заявляється, у порівнянні з прототипом, досягається, по-перше, за рахунок збільшення не менше, ніж у двічі захисних шарів, що сформовані з елементів динамічного захисту і розміщені паралельно один до одного із зазором між шарами, а по-друге - розміщення в зазорі між зазначеними захисними шарами демпферу, який частково поглинає енергію кумулятивного стр уменя заряду-лідера засобу поразки, і не допускає руйнування другого (нижнього за розташуванням на об’єкті броньованої техніки) з захисних шарів, що сформовані з елементів динамічного захисту (які впливають послідовно на заряд-лідер та основний заряд засобу поразки вражаючим елементом типу "кум улятивний струмінь"). Джерела інформації: 1. Патент Росйської Федерації №2263268 С2, МПК7 F41А23/00, F41Н5/07 від 27.10.2005 (Бюл. №30) - аналог. 2. Патент України №22154 А "Пристрій для захисту перепони від снарядів", МПК7 F41Н5/07, Бюл. №2 від 30.04.1998р. - прототип.
