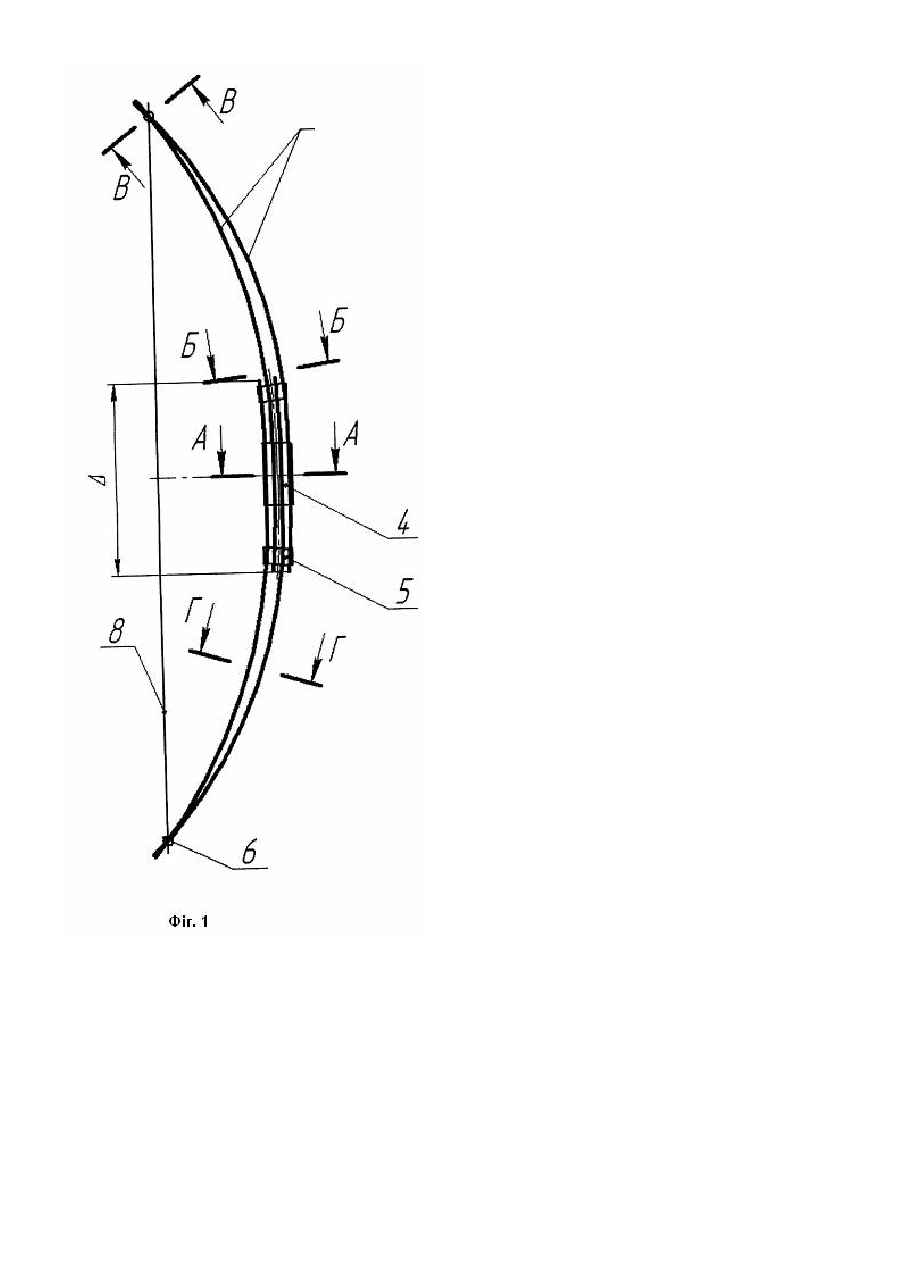

Лук універсальний регульований

Лук універсальний регульований (ЛУР) призначений для накопичення потенційної енергії деформації елементів ферми при натязы тятиви й перетворення її в спрямовану кінетичну енергію снаряду, зокрема, стріли. Корисна модель є зброєю або (і) спортивною зброєю типу лук. Може бути використана, як зброя (у т.ч. мисливська), як спортивний тренажер, як складова частина арбалету або іншого метального пристрою і як пружна складальна одиниця широкого застосування в техніці. Відомі різні конструкції луків, як прототипи й аналоги, які, по суті, є приватними варіантами корисної моделі. Найпоширеніші класичні монобалкові системи різних виконань, із пружними елементами типу плоска ресора кінці яких з'єднані тятивою. Перевагами цих конструкцій є простота. До недоліків таких луків відносяться: - фіксовані статичні й динамічні характеристики; - значна інерційність монолітних ресор; - складна технологія виготовлення, як правило, багатошарових елементів; - аеродинамічне гальмування при високошвидкісному розпрямленні плоских ресор; - використання снарядів (стріл) строго певної маси; - значна власна маса. Існують так само складні механізовані блокові, багатотятивні, важільні й інші луки, що дозволяють у деяких межах змінювати їхні механічні характеристики й варіювати масу снаряду, однак, для них, замість деяких з перерахованих вище недоліків, додаються ще складність конструкції й ще більш низький ККД. Зазначені недоліки розглянутих луків є основними причинами їх обмеженого застосування на практиці, переважно лише у спорті. В основу пропонованої корисної моделі покладена задача створення лука (сімейства луків) конструктивно простого, що сполучає всі переваги й мінімум недоліків прототипів - аналогів за рахунок застосування фермової регульованої стрижневої системи замість балкової. Рішення поставленої задачі досягається завдяки: - різноманітному компонуванню стрижневих елементів і вузлів з'єднання; - трансформерності конструкції; - інваріантності установки статичних і динамічних характеристик; - відносної рівноміцності простоті й уніфікації деталей; - малій інерційності стрижневих пружніх елементів; - технологічності виготовлення; - мінімізації аеродинамічного гальмування при високошвидкісному розпрямленні пружних елементів; - використанню снарядів різної маси при відповідних настроюваннях того самого лука. Новизна корисної моделі полягає в тому, що фермова конструкція з регульованими характеристиками в луках раніше не застосовувалася. До розгляду й опису пропонується двогілковий 6-ти елементний варіант лука універсального регульованого однотятивного (ЛУР-1) з п'ятьма вузлами з'єднання й тятивою. Суть корисної моделі пояснюється кресленнями. На фіг. 1 зображений ЛУР-1 вид збоку, на фіг. 2, 3, 4, 5 характерні поперечні розрізи. ЛУР-1 складається з 6-ти пружних стрижневих елементів (1), середньої проставки (2), двох проміжних проставок (3), одного середнього вузла з'єднання (4), двох проміжних вузлів з'єднання (5), двох кінцевих вузлів з'єднання (6), фіксуючої навивки (7) й тятиви (8). Стрижневі пружні елементи (1), по три у кожній гілці, з вузлами з'єднання (4, 5, 6) утворюють ферму. Поздовжній елемент - проставка (2) у середньому вузлі з'єднання (4) є цівкою лука. Кінці елементів утворюючі гілки лука фіксуються кінцевими вузлами з'єднання (6) і є пристроями кріплення тятиви (8). Тятива (8) являє собою двопетлевий строп. Вузли з'єднання (4, 5, 6) виконані як тросова, можливо, не одношарова, напружена навивка із запасоваными кінцями. Зміна відстані D (фіг. 1) взаємного перекриття пружних елементів, при зборці лука, дозволяє міняти поздовжній розмір ферми й, як наслідок, - її поздовжню пружність. Змінюючи відстані d і b (фіг. 2), використовуючи, наприклад, проставки іншої конфігурації, можливо задавати закон зміни пружності ферми. Таким чином, варіюючи параметри D, d, b і довжину тятиви одержуємо широкий спектр статичних і динамічних характеристик пристрою.
