Щитова опалубка для бетонування стін

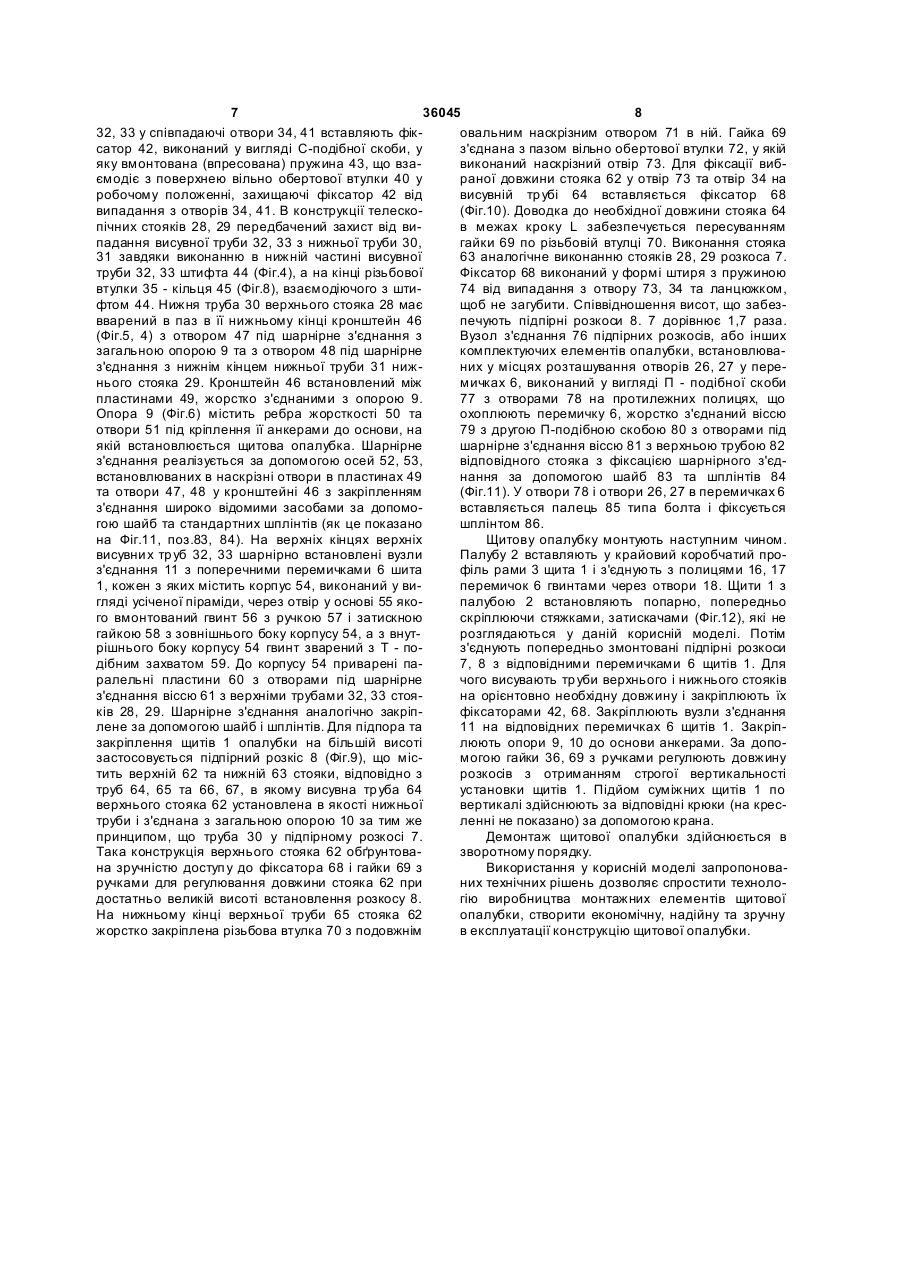

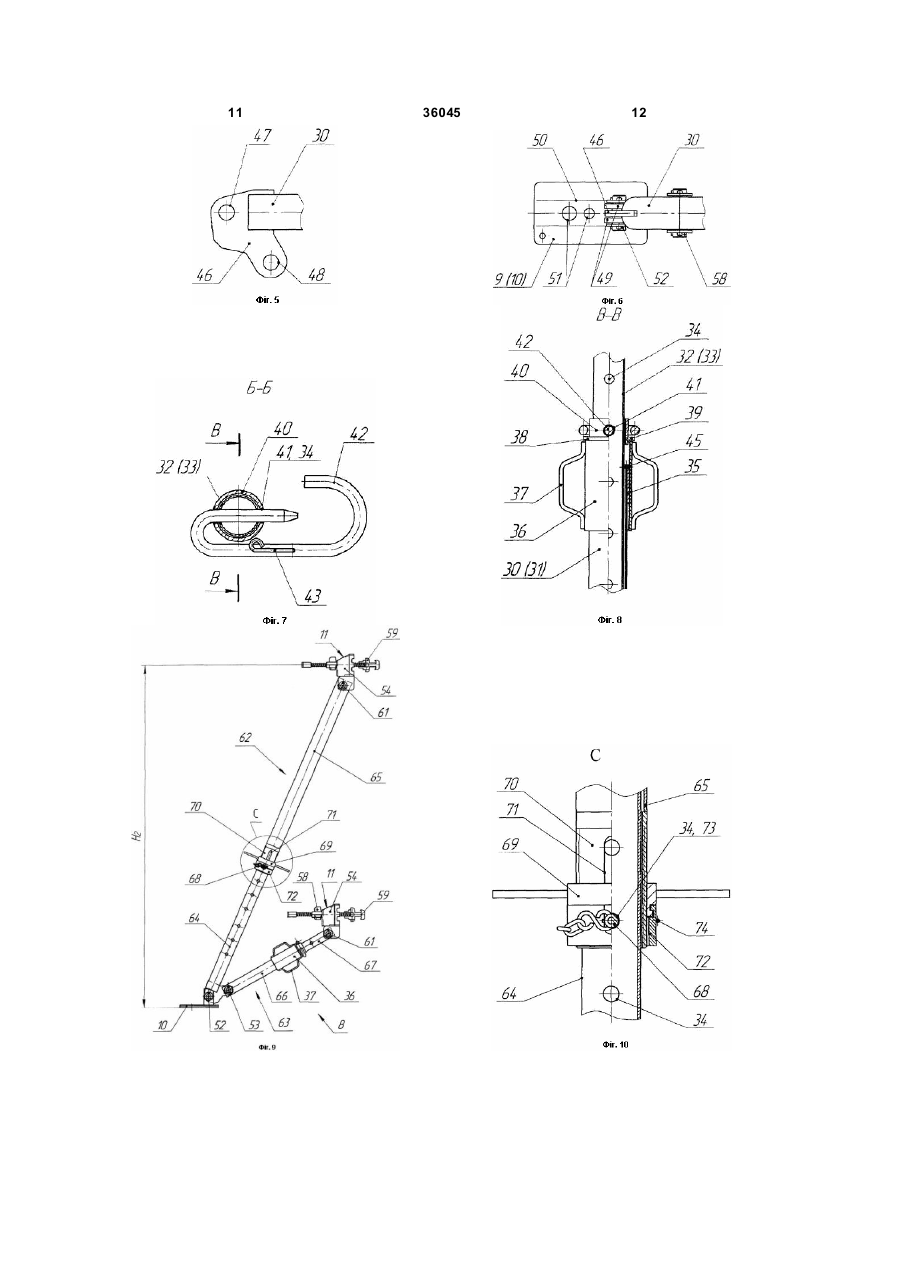

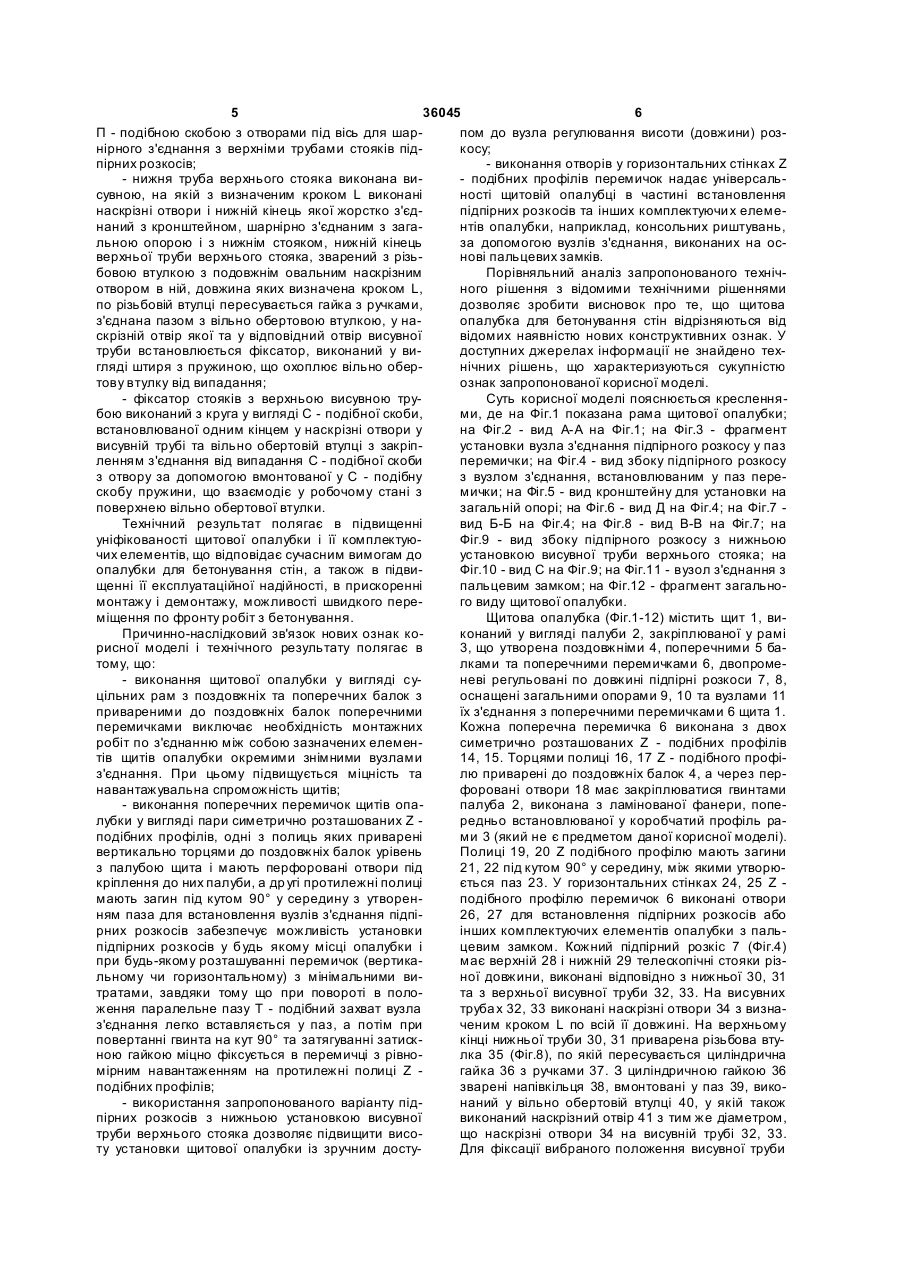

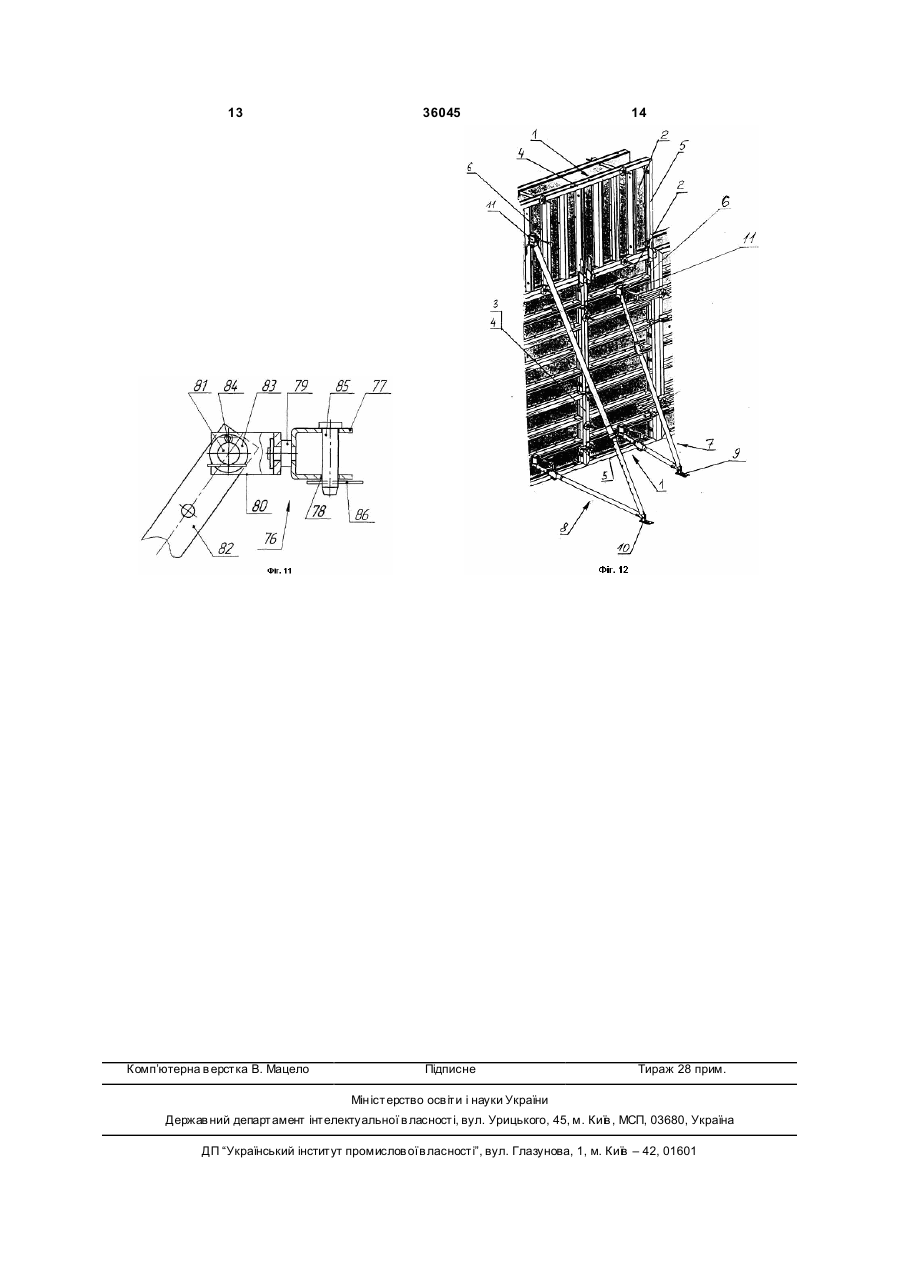

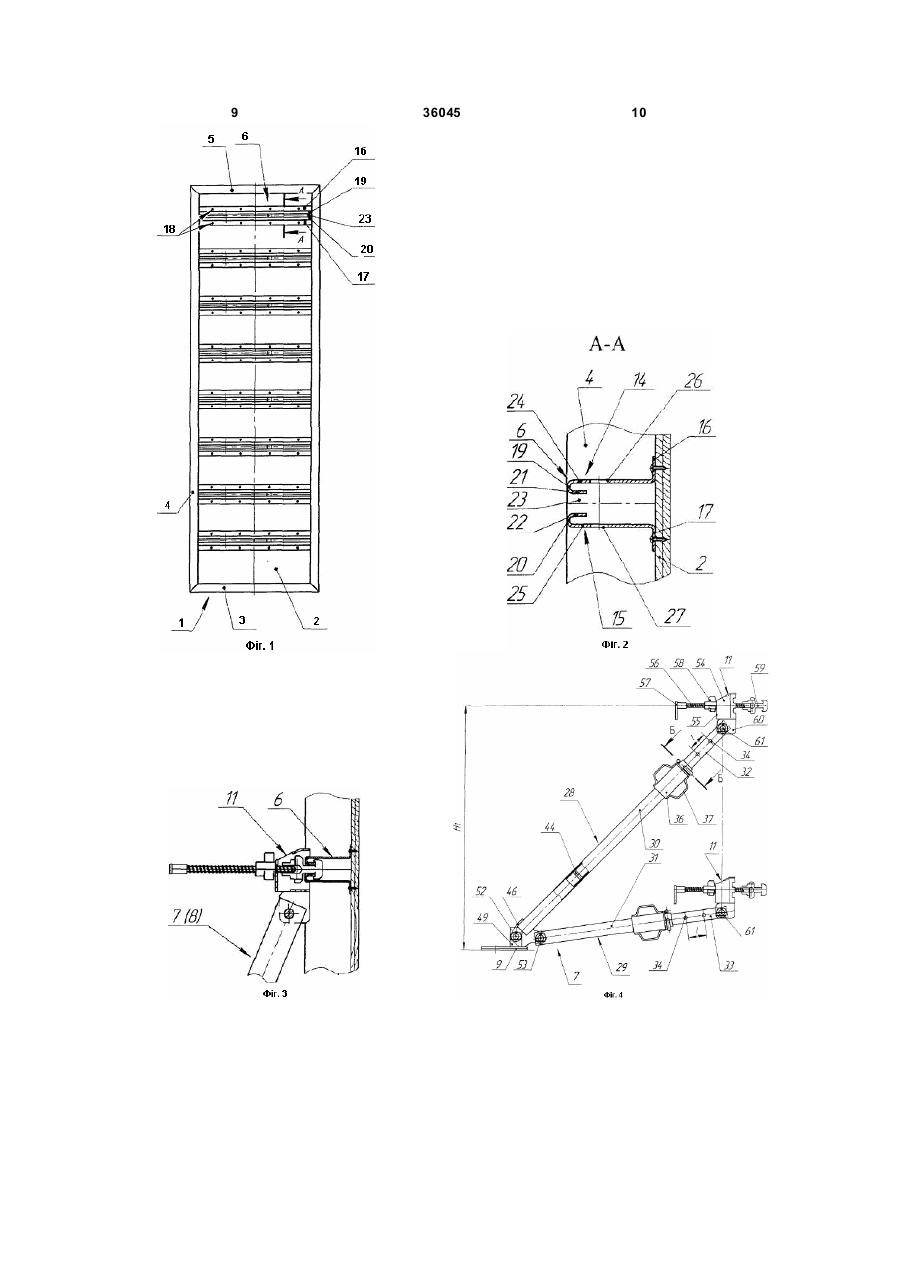

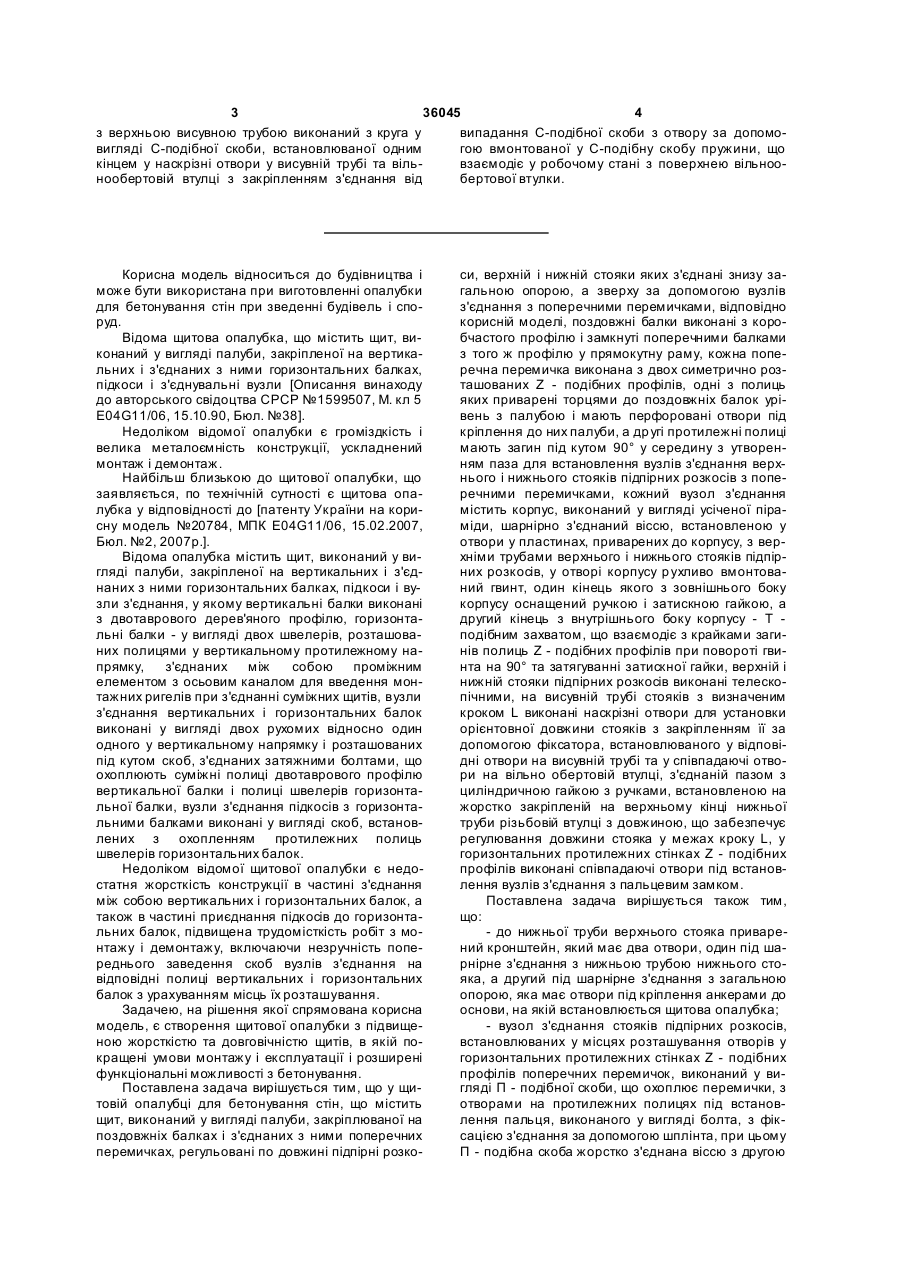

1. Щитова опалубка для бетонування стін, що містить щит, виконаний у вигляді палуби, закріплюваної на поздовжніх балках і з'єднаних з ними поперечних перемичках, регульовані по довжині підпірні розкоси, верхній і нижній стояки яких з'єднані знизу загальною опорою, а зверху за допомогою вузлів з'єднання з поперечними перемичками, яка відрізняється тим, що поздовжні балки виконані з коробчастого профілю і замкнуті поперечними балками з того ж профілю у прямокутну раму, кожна поперечна перемичка виконана з двох симетрично розташованих Z-подібних профілів, одні з полиць яких приварені торцями до поздовжніх балок урівень з палубою і мають перфоровані отвори під кріплення до них палуби, а другі протилежні полиці мають загин під кутом 90° у середину з утворенням паза для встановлення вузлів з'єднання верхнього і нижнього стояків підпірних розкосів з поперечними перемичками, кожний вузол з'єднання містить корпус, виконаний у вигляді зрізаної піраміди, шарнірно з'єднаний віссю, встановленою у отвори у пластинах, приварених до корпусу, з верхніми трубами верхнього і нижнього стояків підпірних розкосів, у отворі корпусу р ухливо вмонтований гвинт, один кінець якого з зовнішнього боку корпусу оснащений ручкою і затискною гайкою, а другий кінець з внутрішнього боку корпусу - Т-подібним захватом, що взаємодіє з крайками загинів полиць Z-подібних профілів при повороті гвинта на 90° та затягуванні затискної гайки, верхній і нижній стояки підпірних розкосів виконані телескопічними, на висувній тр убі стояків з визначеним кроком L виконані наскрізні отвори для установки орієнтовної довжини стояків з закріпленням її за допомогою фіксатора, встановлюваного у відповідні отвори на висувній трубі та у 2 (19) 1 3 36045 4 з верхньою висувною трубою виконаний з круга у випадання С-подібної скоби з отвору за допомовигляді С-подібної скоби, встановлюваної одним гою вмонтованої у С-подібну скобу пружини, що кінцем у наскрізні отвори у висувній трубі та вільвзаємодіє у робочому стані з поверхнею вільноонообертовій втулці з закріпленням з'єднання від бертової втулки. Корисна модель відноситься до будівництва і може бути використана при виготовленні опалубки для бетонування стін при зведенні будівель і споруд. Відома щитова опалубка, що містить щит, виконаний у вигляді палуби, закріпленої на вертикальних і з'єднаних з ними горизонтальних балках, підкоси і з'єднувальні вузли [Описання винаходу до авторського свідоцтва СРСР №1599507, М. кл 5 E04G11/06, 15.10.90, Бюл. №38]. Недоліком відомої опалубки є громіздкість і велика металоємність конструкції, ускладнений монтаж і демонтаж. Найбільш близькою до щитової опалубки, що заявляється, по технічній сутності є щитова опалубка у відповідності до [патенту України на корисну модель №20784, МПК E04G11/06, 15.02.2007, Бюл. №2, 2007р.]. Відома опалубка містить щит, виконаний у вигляді палуби, закріпленої на вертикальних і з'єднаних з ними горизонтальних балках, підкоси і вузли з'єднання, у якому вертикальні балки виконані з двотаврового дерев'яного профілю, горизонтальні балки - у вигляді двох швелерів, розташованих полицями у вертикальному протилежному напрямку, з'єднаних між собою проміжним елементом з осьовим каналом для введення монтажних ригелів при з'єднанні суміжних щитів, вузли з'єднання вертикальних і горизонтальних балок виконані у вигляді двох рухомих відносно один одного у вертикальному напрямку і розташованих під кутом скоб, з'єднаних затяжними болтами, що охоплюють суміжні полиці двотаврового профілю вертикальної балки і полиці швелерів горизонтальної балки, вузли з'єднання підкосів з горизонтальними балками виконані у вигляді скоб, встановлених з охопленням протилежних полиць швелерів горизонтальних балок. Недоліком відомої щитової опалубки є недостатня жорсткість конструкції в частині з'єднання між собою вертикальних і горизонтальних балок, а також в частині приєднання підкосів до горизонтальних балок, підвищена трудомісткість робіт з монтажу і демонтажу, включаючи незручність попереднього заведення скоб вузлів з'єднання на відповідні полиці вертикальних і горизонтальних балок з урахуванням місць їх розташування. Задачею, на рішення якої спрямована корисна модель, є створення щитової опалубки з підвищеною жорсткістю та довговічністю щитів, в якій покращені умови монтажу і експлуатації і розширені функціональні можливості з бетонування. Поставлена задача вирішується тим, що у щитовій опалубці для бетонування стін, що містить щит, виконаний у вигляді палуби, закріплюваної на поздовжніх балках і з'єднаних з ними поперечних перемичках, регульовані по довжині підпірні розко си, верхній і нижній стояки яких з'єднані знизу загальною опорою, а зверху за допомогою вузлів з'єднання з поперечними перемичками, відповідно корисній моделі, поздовжні балки виконані з коробчастого профілю і замкнуті поперечними балками з того ж профілю у прямокутну раму, кожна поперечна перемичка виконана з двох симетрично розташованих Z - подібних профілів, одні з полиць яких приварені торцями до поздовжніх балок урівень з палубою і мають перфоровані отвори під кріплення до них палуби, а др угі протилежні полиці мають загин під кутом 90° у середину з утворенням паза для встановлення вузлів з'єднання верхнього і нижнього стояків підпірних розкосів з поперечними перемичками, кожний вузол з'єднання містить корпус, виконаний у вигляді усіченої піраміди, шарнірно з'єднаний віссю, встановленою у отвори у пластинах, приварених до корпусу, з верхніми трубами верхнього і нижнього стояків підпірних розкосів, у отворі корпусу р ухливо вмонтований гвинт, один кінець якого з зовнішнього боку корпусу оснащений ручкою і затискною гайкою, а другий кінець з внутрішнього боку корпусу - Т подібним захватом, що взаємодіє з крайками загинів полиць Z - подібних профілів при повороті гвинта на 90° та затягуванні затискної гайки, верхній і нижній стояки підпірних розкосів виконані телескопічними, на висувній трубі стояків з визначеним кроком L виконані наскрізні отвори для установки орієнтовної довжини стояків з закріпленням її за допомогою фіксатора, встановлюваного у відповідні отвори на висувній трубі та у співпадаючі отвори на вільно обертовій втулці, з'єднаній пазом з циліндричною гайкою з ручками, встановленою на жорстко закріпленій на верхньому кінці нижньої труби різьбовій втулці з довжиною, що забезпечує регулювання довжини стояка у межах кроку L, у горизонтальних протилежних стінках Z - подібних профілів виконані співпадаючі отвори під встановлення вузлів з'єднання з пальцевим замком. Поставлена задача вирішується також тим, що: - до нижньої труби верхнього стояка приварений кронштейн, який має два отвори, один під шарнірне з'єднання з нижньою трубою нижнього стояка, а другий під шарнірне з'єднання з загальною опорою, яка має отвори під кріплення анкерами до основи, на якій встановлюється щитова опалубка; - вузол з'єднання стояків підпірних розкосів, встановлюваних у місцях розташування отворів у горизонтальних протилежних стінках Z - подібних профілів поперечних перемичок, виконаний у вигляді П - подібної скоби, що охоплює перемички, з отворами на протилежних полицях під встановлення пальця, виконаного у вигляді болта, з фіксацією з'єднання за допомогою шплінта, при цьому П - подібна скоба жорстко з'єднана віссю з другою 5 36045 6 П - подібною скобою з отворами під вісь для шарпом до вузла регулювання висоти (довжини) рознірного з'єднання з верхніми трубами стояків підкосу; пірних розкосів; - виконання отворів у горизонтальних стінках Z - нижня труба верхнього стояка виконана ви- подібних профілів перемичок надає універсальсувною, на якій з визначеним кроком L виконані ності щитовій опалубці в частині встановлення наскрізні отвори і нижній кінець якої жорстко з'єдпідпірних розкосів та інших комплектуючи х елеменаний з кронштейном, шарнірно з'єднаним з загантів опалубки, наприклад, консольних риштувань, льною опорою і з нижнім стояком, нижній кінець за допомогою вузлів з'єднання, виконаних на осверхньої труби верхнього стояка, зварений з різьнові пальцевих замків. бовою втулкою з подовжнім овальним наскрізним Порівняльний аналіз запропонованого технічотвором в ній, довжина яких визначена кроком L, ного рішення з відомими технічними рішеннями по різьбовій втулці пересувається гайка з ручками, дозволяє зробити висновок про те, що щитова з'єднана пазом з вільно обертовою втулкою, у наопалубка для бетонування стін відрізняються від скрізній отвір якої та у відповідний отвір висувної відомих наявністю нових конструктивних ознак. У труби встановлюється фіксатор, виконаний у видоступних джерелах інформації не знайдено техгляді штиря з пружиною, що охоплює вільно обернічних рішень, що характеризуються сукупністю тову втулку від випадання; ознак запропонованої корисної моделі. - фіксатор стояків з верхньою висувною труСуть корисної моделі пояснюється кресленнябою виконаний з круга у вигляді С - подібної скоби, ми, де на Фіг.1 показана рама щитової опалубки; встановлюваної одним кінцем у наскрізні отвори у на Фіг.2 - вид А-А на Фіг.1; на Фіг.3 - фрагмент висувній трубі та вільно обертовій втулці з закріпустановки вузла з'єднання підпірного розкосу у паз ленням з'єднання від випадання С - подібної скоби перемички; на Фіг.4 - вид збоку підпірного розкосу з отвору за допомогою вмонтованої у С - подібну з вузлом з'єднання, встановлюваним у паз перескобу пружини, що взаємодіє у робочому стані з мички; на Фіг.5 - вид кронштейну для установки на поверхнею вільно обертової втулки. загальній опорі; на Фіг.6 - вид Д на Фіг.4; на Фіг.7 Технічний результат полягає в підвищенні вид Б-Б на Фіг.4; на Фіг.8 - вид В-В на Фіг.7; на уніфікованості щитової опалубки і її комплектуюФіг.9 - вид збоку підпірного розкосу з нижньою чих елементів, що відповідає сучасним вимогам до установкою висувної труби верхнього стояка; на опалубки для бетонування стін, а також в підвиФіг.10 - вид С на Фіг.9; на Фіг.11 - вузол з'єднання з щенні її експлуатаційної надійності, в прискоренні пальцевим замком; на Фіг.12 - фрагмент загальномонтажу і демонтажу, можливості швидкого перего виду щитової опалубки. міщення по фронту робіт з бетонування. Щитова опалубка (Фіг.1-12) містить щит 1, виПричинно-наслідковий зв'язок нових ознак коконаний у вигляді палуби 2, закріплюваної у рамі рисної моделі і технічного результату полягає в 3, що утворена поздовжніми 4, поперечними 5 батому, що: лками та поперечними перемичками 6, двопроме- виконання щитової опалубки у вигляді суневі регульовані по довжині підпірні розкоси 7, 8, цільних рам з поздовжніх та поперечних балок з оснащені загальними опорами 9, 10 та вузлами 11 привареними до поздовжніх балок поперечними їх з'єднання з поперечними перемичками 6 щита 1. перемичками виключає необхідність монтажних Кожна поперечна перемичка 6 виконана з двох робіт по з'єднанню між собою зазначених елеменсиметрично розташованих Z - подібних профілів тів щитів опалубки окремими знімними вузлами 14, 15. Торцями полиці 16, 17 Z - подібного профіз'єднання. При цьому підвищується міцність та лю приварені до поздовжніх балок 4, а через пернавантажувальна спроможність щитів; форовані отвори 18 має закріплюватися гвинтами - виконання поперечних перемичок щитів опапалуба 2, виконана з ламінованої фанери, попелубки у вигляді пари симетрично розташованих Z редньо встановлюваної у коробчатий профіль раподібних профілів, одні з полиць яких приварені ми 3 (який не є предметом даної корисної моделі). вертикально торцями до поздовжніх балок урівень Полиці 19, 20 Z подібного профілю мають загини з палубою щита і мають перфоровані отвори під 21, 22 під кутом 90° у середину, між якими утворюкріплення до них палуби, а др угі протилежні полиці ється паз 23. У горизонтальних стінках 24, 25 Z мають загин під кутом 90° у середину з утворенподібного профілю перемичок 6 виконані отвори ням паза для встановлення вузлів з'єднання підпі26, 27 для встановлення підпірних розкосів або рних розкосів забезпечує можливість установки інших комплектуючих елементів опалубки з пальпідпірних розкосів у будь якому місці опалубки і цевим замком. Кожний підпірний розкіс 7 (Фіг.4) при будь-якому розташуванні перемичок (вертикамає верхній 28 і нижній 29 телескопічні стояки різльному чи горизонтальному) з мінімальними виної довжини, виконані відповідно з нижньої 30, 31 тратами, завдяки тому що при повороті в полота з верхньої висувної труби 32, 33. На висувних ження паралельне пазу Т - подібний захват вузла труба х 32, 33 виконані наскрізні отвори 34 з визназ'єднання легко вставляється у паз, а потім при ченим кроком L по всій її довжині. На верхньому повертанні гвинта на кут 90° та затягуванні затисккінці нижньої труби 30, 31 приварена різьбова втуною гайкою міцно фіксується в перемичці з рівнолка 35 (Фіг.8), по якій пересувається циліндрична мірним навантаженням на протилежні полиці Z гайка 36 з ручками 37. З циліндричною гайкою 36 подібних профілів; зварені напівкільця 38, вмонтовані у паз 39, вико- використання запропонованого варіанту піднаний у вільно обертовій втулці 40, у якій також пірних розкосів з нижньою установкою висувної виконаний наскрізний отвір 41 з тим же діаметром, труби верхнього стояка дозволяє підвищити висощо наскрізні отвори 34 на висувній трубі 32, 33. ту установки щитової опалубки із зручним достуДля фіксації вибраного положення висувної труби 7 36045 8 32, 33 у співпадаючі отвори 34, 41 вставляють фіковальним наскрізним отвором 71 в ній. Гайка 69 сатор 42, виконаний у вигляді С-подібної скоби, у з'єднана з пазом вільно обертової втулки 72, у якій яку вмонтована (впресована) пружина 43, що взавиконаний наскрізний отвір 73. Для фіксації вибємодіє з поверхнею вільно обертової втулки 40 у раної довжини стояка 62 у отвір 73 та отвір 34 на робочому положенні, захищаючі фіксатор 42 від висувній тр убі 64 вставляється фіксатор 68 випадання з отворів 34, 41. В конструкції телеско(Фіг.10). Доводка до необхідної довжини стояка 64 пічних стояків 28, 29 передбачений захист від вив межах кроку L забезпечується пересуванням падання висувної труби 32, 33 з нижньої труби 30, гайки 69 по різьбовій втулці 70. Виконання стояка 31 завдяки виконанню в нижній частині висувної 63 аналогічне виконанню стояків 28, 29 розкоса 7. труби 32, 33 штифта 44 (Фіг.4), а на кінці різьбової Фіксатор 68 виконаний у формі штиря з пружиною втулки 35 - кільця 45 (Фіг.8), взаємодіючого з шти74 від випадання з отвору 73, 34 та ланцюжком, фтом 44. Нижня труба 30 верхнього стояка 28 має щоб не загубити. Співвідношення висот, що забезвварений в паз в її нижньому кінці кронштейн 46 печують підпірні розкоси 8. 7 дорівнює 1,7 раза. (Фіг.5, 4) з отвором 47 під шарнірне з'єднання з Вузол з'єднання 76 підпірних розкосів, або інших загальною опорою 9 та з отвором 48 під шарнірне комплектуючих елементів опалубки, встановлюваз'єднання з нижнім кінцем нижньої труби 31 нижних у місцях розташування отворів 26, 27 у перенього стояка 29. Кронштейн 46 встановлений між мичках 6, виконаний у вигляді П - подібної скоби пластинами 49, жорстко з'єднаними з опорою 9. 77 з отворами 78 на протилежних полицях, що Опора 9 (Фіг.6) містить ребра жорсткості 50 та охоплюють перемичку 6, жорстко з'єднаний віссю отвори 51 під кріплення її анкерами до основи, на 79 з другою П-подібною скобою 80 з отворами під якій встановлюється щитова опалубка. Шарнірне шарнірне з'єднання віссю 81 з верхньою трубою 82 з'єднання реалізується за допомогою осей 52, 53, відповідного стояка з фіксацією шарнірного з'єдвстановлюваних в наскрізні отвори в пластинах 49 нання за допомогою шайб 83 та шплінтів 84 та отвори 47, 48 у кронштейні 46 з закріпленням (Фіг.11). У отвори 78 і отвори 26, 27 в перемичках 6 з'єднання широко відомими засобами за допомовставляється палець 85 типа болта і фіксується гою шайб та стандартних шплінтів (як це показано шплінтом 86. на Фіг.11, поз.83, 84). На верхніх кінцях верхніх Щитову опалубку монтують наступним чином. висувни х тр уб 32, 33 шарнірно встановлені вузли Палубу 2 вставляють у крайовий коробчатий проз'єднання 11 з поперечними перемичками 6 шита філь рами 3 щита 1 і з'єднують з полицями 16, 17 1, кожен з яких містить корпус 54, виконаний у виперемичок 6 гвинтами через отвори 18. Щити 1 з гляді усіченої піраміди, через отвір у основі 55 якопалубою 2 встановляють попарно, попередньо го вмонтований гвинт 56 з ручкою 57 і затискною скріплюючи стяжками, затискачами (Фіг.12), які не гайкою 58 з зовнішнього боку корпусу 54, а з внутрозглядаються у даній корисній моделі. Потім рішнього боку корпусу 54 гвинт зварений з Т - поз'єднують попередньо змонтовані підпірні розкоси дібним захватом 59. До корпусу 54 приварені па7, 8 з відповідними перемичками 6 щитів 1. Для ралельні пластини 60 з отворами під шарнірне чого висувають тр уби верхнього і нижнього стояків з'єднання віссю 61 з верхніми трубами 32, 33 стояна орієнтовно необхідну довжину і закріплюють їх ків 28, 29. Шарнірне з'єднання аналогічно закріпфіксаторами 42, 68. Закріплюють вузли з'єднання лене за допомогою шайб і шплінтів. Для підпора та 11 на відповідних перемичках 6 щитів 1. Закріпзакріплення щитів 1 опалубки на більшій висоті люють опори 9, 10 до основи анкерами. За допозастосовується підпірний розкіс 8 (Фіг.9), що місмогою гайки 36, 69 з ручками регулюють довжину тить верхній 62 та нижній 63 стояки, відповідно з розкосів з отриманням строгої вертикальності труб 64, 65 та 66, 67, в якому висувна тр уба 64 установки щитів 1. Підйом суміжних щитів 1 по верхнього стояка 62 установлена в якості нижньої вертикалі здійснюють за відповідні крюки (на креструби і з'єднана з загальною опорою 10 за тим же ленні не показано) за допомогою крана. принципом, що труба 30 у підпірному розкосі 7. Демонтаж щитової опалубки здійснюється в Така конструкція верхнього стояка 62 обґрунтовазворотному порядку. на зручністю доступ у до фіксатора 68 і гайки 69 з Використання у корисній моделі запропоноваручками для регулювання довжини стояка 62 при них технічних рішень дозволяє спростити технолодостатньо великій висоті встановлення розкосу 8. гію виробництва монтажних елементів щитової На нижньому кінці верхньої труби 65 стояка 62 опалубки, створити економічну, надійну та зручну жорстко закріплена різьбова втулка 70 з подовжнім в експлуатації конструкцію щитової опалубки. 9 36045 10 11 36045 12 13 Комп’ютерна в ерстка В. Мацело 36045 Підписне 14 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
