Щитова опалубка
Номер патенту: 20784
Опубліковано: 15.02.2007
Автори: Корєневський Олександр Михайлович, Кукенко Віталій Афанасійович
Формула / Реферат
Щитова опалубка, що містить щит, виконаний у вигляді палуби, закріпленої на вертикальних і з'єднаних з ними горизонтальних балках, підкоси і вузли з'єднання, яка відрізняється тим, що вертикальні балки виконані двотаврового профілю, горизонтальні балки - у вигляді двох швелерів, розташованих полицями у вертикальному протилежному напрямку, з'єднаних між собою проміжним елементом з осьовим каналом для введення монтажних ригелів при з'єднанні суміжних щитів, вузли з'єднання вертикальних і горизонтальних балок виконані у вигляді двох рухомих відносно один одного у вертикальному напрямку і розташованих під кутом скоб, з'єднаних затяжними болтами, що охоплюють суміжні полиці двотаврового профілю вертикальної балки і полиці швелерів горизонтальної балки, вузли з'єднання підкосів з горизонтальними балками виконані у вигляді - подібних скоб, встановлених з охопленням протилежних полиць швелерів горизонтальних балок.
Текст

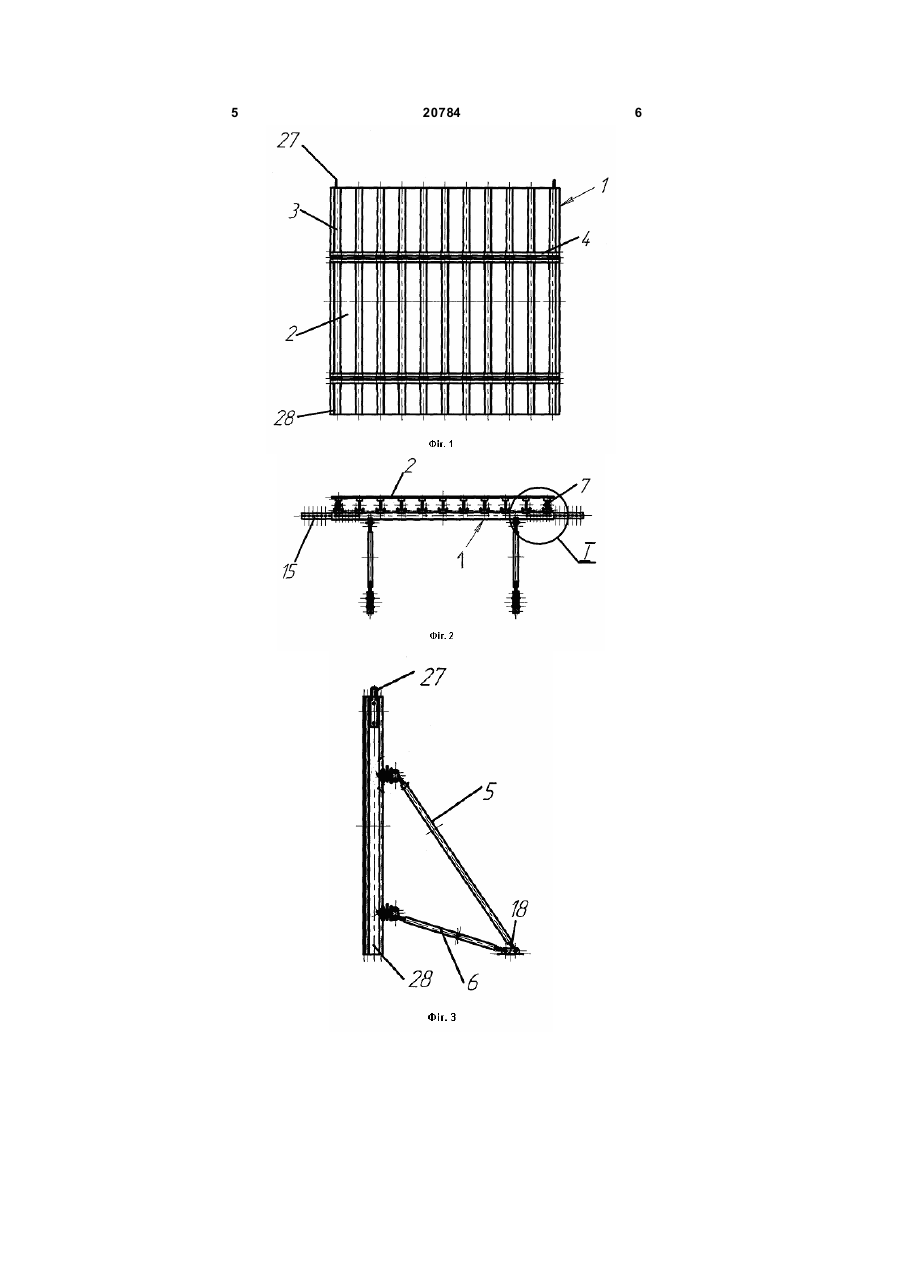

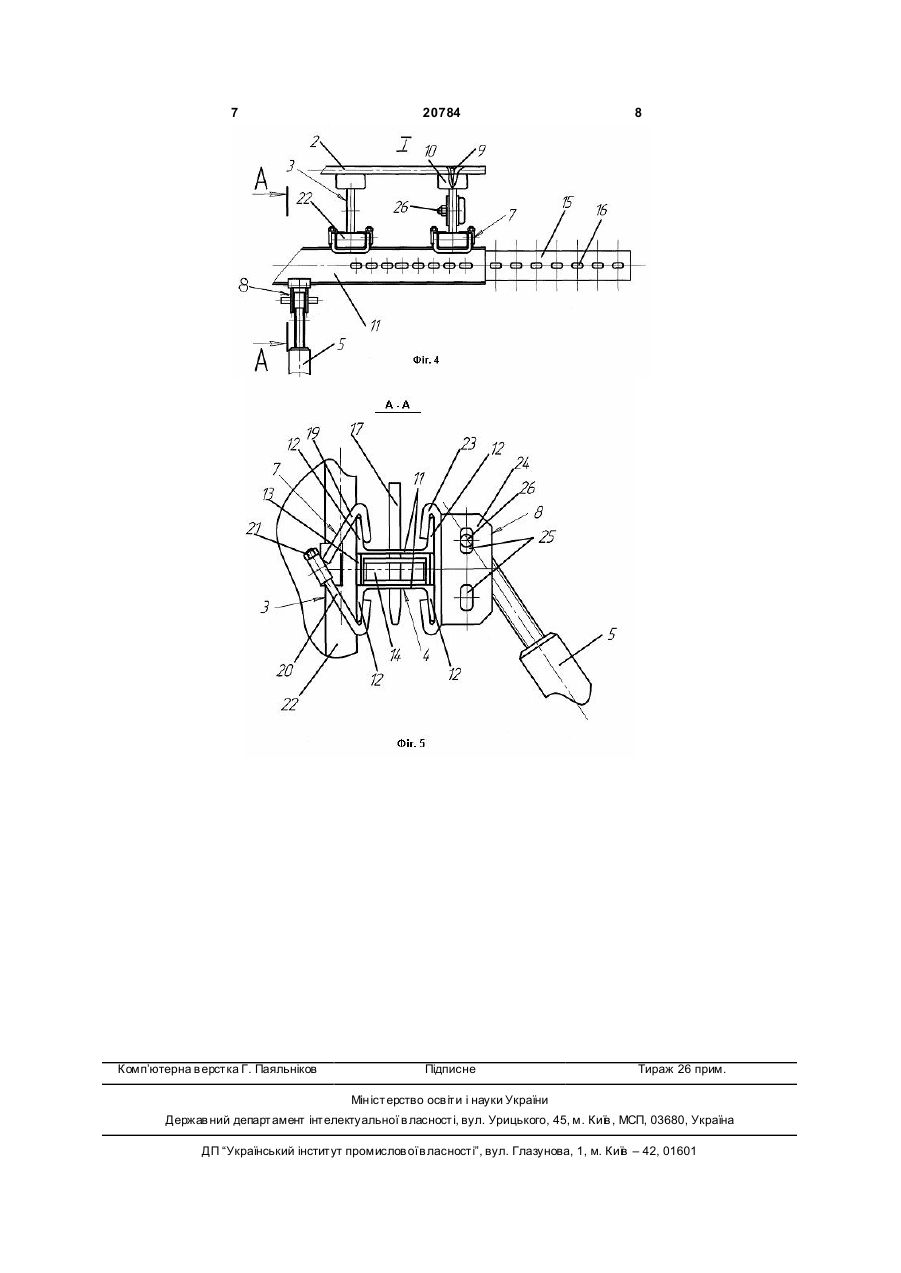

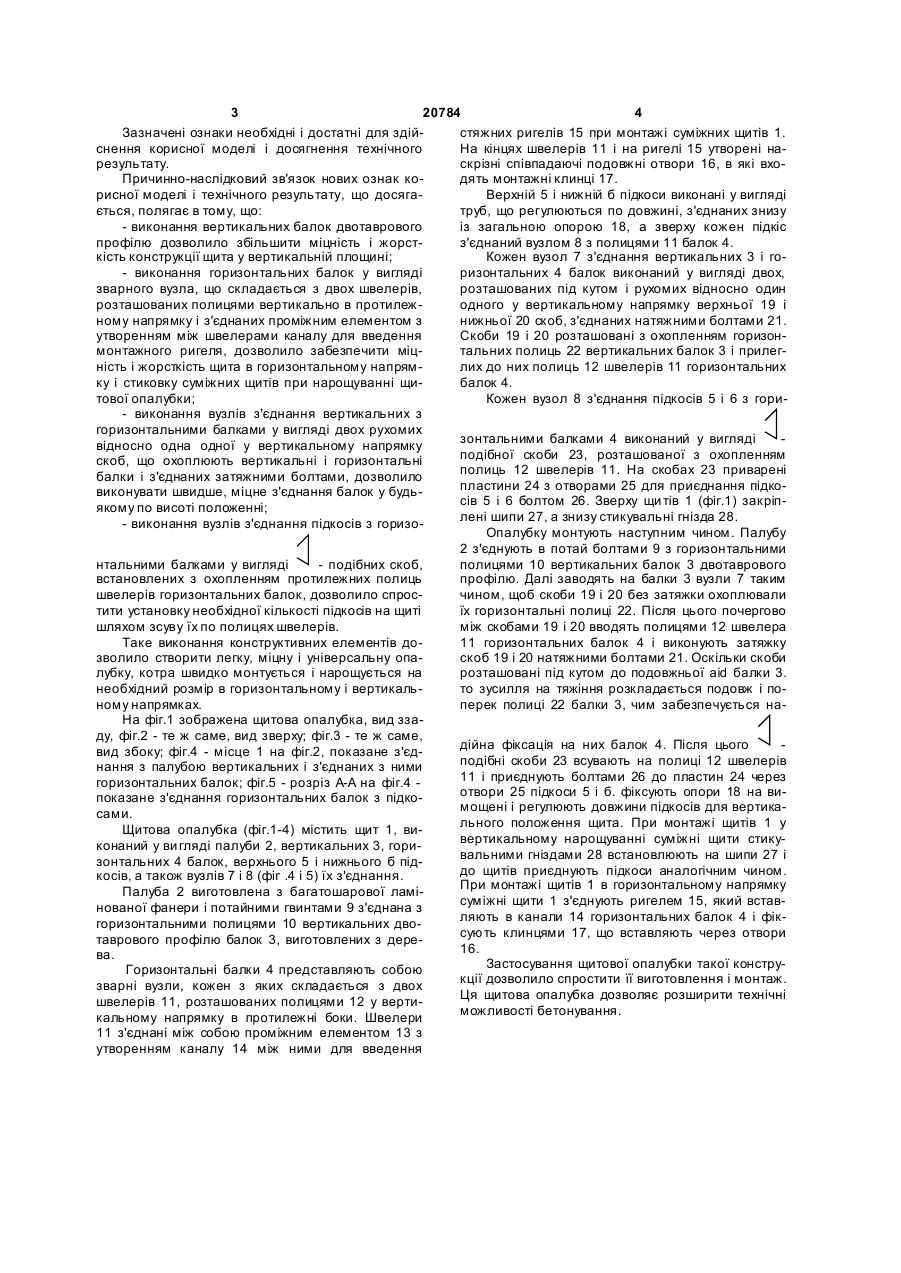

Щитова опалубка, що містить щит, виконаний у вигляді палуби, закріпленої на вертикальних і з'єднаних з ними горизонтальних балках, підкоси і вузли з'єднання, яка відрізняється тим, що вертикальні балки виконані двотаврового профілю, горизонтальні балки - у вигляді двох швелерів, розташованих полицями у вертикальному проти лежному напрямку, з'єднаних між собою проміжним елементом з осьовим каналом для введення монтажних ригелів при з'єднанні суміжних щитів, вузли з'єднання вертикальних і горизонтальних балок виконані у вигляді двох рухомих відносно один одного у вертикальному напрямку і розташованих під кутом скоб, з'єднаних затяжними болтами, що охоплюють суміжні полиці двотаврового профілю вертикальної балки і полиці швелерів горизонтальної балки, вузли з'єднання підкосів з Корисна модель відноситься до будівництва і може бути використана при виготовленні опалубки для бетонування стін при зведенні будівель і споруд. Відома щитова опалубка для бетонування стін, що містить щит, виконаний у вигляді палуби, закріпленої на вертикальних і з'єднаних з ними горизонтальних балках - підкоси і з'єднувальні вузли. [Описання винаходу до авторського свідоцтва СРСР № 1 599 507, М. кл. 5 Е 04 G 11/06,1990 р. Найближчий аналог]. Недоліки відомої опалубки - металоємність, складність збирання: і підготування до бетонування, оскільки опалубка має велику кількість деталей і її монтаж виконується краном. Вона складна у виробництві, оскільки вертикальні і горизонтальні балки мають складний профіль. Опалубка обмежена у використанні, оскільки в ній неможливо нарощувати в довжину і висоту щити. Однак цей аналог вибраний нами як найближчого аналогу, як маючий ряд загальних ознак і співпадаючий технічний результат. Технічна задача - створення щитової опалубки, в якій покращені умови виготовлення, монтажу і експлуатації, а також розширені технологічні можливості бетонування. Технічний результат - зниження металоємності при збереженні несучої здатності, простота конструкції, надійність і довговічність експлуатації. Технічна задача і результат досягнуті тим, що в щи товій опалубці, що містить щит, виконаний у вигляді палуби, закріпленої на вертикальних і з'єднаних з ними горизонтальних балках, підкоси і з'єднувальні вузли, новим є те, що: - вертикальні балки виконані двотаврового профілю; - горизонтальні балки виконані у вигляді зварних вузлів, що складаються з двох швелерів, розташованих полицями вертикально в протилежні боки, з'єднаних проміжним елементом з утворенням між швелерами каналу для введення монтажного ригеля при з'єднанні суміжних щитів; - вузли з'єднання вертикальних з горизонтальними балками виконані у вигляді дво х р ухомих відносно один до одного у вертикальному напрямі і розташованих під кутом, скоб, що охоплюють вертикальні і горизонтальні балки і з'єднаних затяжними болтами; - вузли з'єднання підкосів з горизонтальними балками виконані у вигляді - подібних скоб, встановлених з охопленням протилежних полиць швелерів горизонтальних балок. (19) UA (11) 20784 (13) U горизонтальними балками виконані у вигляді подібних скоб, встановлених з охопленням протилежних полиць швелерів горизонтальних балок. 3 20784 4 Зазначені ознаки необхідні і достатні для здійстяжних ригелів 15 при монтажі суміжних щитів 1. снення корисної моделі і досягнення технічного На кінцях швелерів 11 і на ригелі 15 утворені нарезультату. скрізні співпадаючі подовжні отвори 16, в які вхоПричинно-наслідковий зв'язок нових ознак кодять монтажні клинці 17. рисної моделі і технічного результату, що досягаВерхній 5 і нижній б підкоси виконані у вигляді ється, полягає в тому, що: труб, що регулюються по довжині, з'єднаних знизу - виконання вертикальних балок двотаврового із загальною опорою 18, а зверху кожен підкіс профілю дозволило збільшити міцність і жорстз'єднаний вузлом 8 з полицями 11 балок 4. кість конструкції щита у вертикальній площині; Кожен вузол 7 з'єднання вертикальних 3 і го- виконання горизонтальних балок у вигляді ризонтальних 4 балок виконаний у вигляді двох, зварного вузла, що складається з двох швелерів, розташованих під кутом і рухомих відносно один розташованих полицями вертикально в протилежодного у вертикальному напрямку верхньої 19 і ному напрямку і з'єднаних проміжним елементом з нижньої 20 скоб, з'єднаних натяжними болтами 21. утворенням між швелерами каналу для введення Скоби 19 і 20 розташовані з охопленням горизонмонтажного ригеля, дозволило забезпечити міцтальних полиць 22 вертикальних балок 3 і прилегність і жорсткість щита в горизонтальному напрямлих до них полиць 12 швелерів 11 горизонтальних ку і стиковку суміжних щитів при нарощуванні щибалок 4. тової опалубки; Кожен вузол 8 з'єднання підкосів 5 і 6 з гори- виконання вузлів з'єднання вертикальних з горизонтальними балками у вигляді двох рухомих зонтальними балками 4 виконаний у вигляді відносно одна одної у вертикальному напрямку подібної скоби 23, розташованої з охопленням скоб, що охоплюють вертикальні і горизонтальні полиць 12 швелерів 11. На скобах 23 приварені балки і з'єднаних затяжними болтами, дозволило пластини 24 з отворами 25 для приєднання підковиконувати швидше, міцне з'єднання балок у будьсів 5 і 6 болтом 26. Зверху щи тів 1 (фіг.1) закріпякому по висоті положенні; лені шипи 27, а знизу стикувальні гнізда 28. - виконання вузлів з'єднання підкосів з горизоОпалубку монтують наступним чином. Палубу 2 з'єднують в потай болтами 9 з горизонтальними нтальними балками у вигляді - подібних скоб, полицями 10 вертикальних балок 3 двотаврового встановлених з охопленням протилежних полиць профілю. Далі заводять на балки 3 вузли 7 таким швелерів горизонтальних балок, дозволило спросчином, щоб скоби 19 і 20 без затяжки охоплювали тити установку необхідної кількості підкосів на щиті їх горизонтальні полиці 22. Після цього почергово шляхом зсуву їх по полицях швелерів. між скобами 19 і 20 вводять полицями 12 швелера Таке виконання конструктивних елементів до11 горизонтальних балок 4 і виконують затяжку зволило створити легку, міцну і універсальну опаскоб 19 і 20 натяжними болтами 21. Оскільки скоби лубку, котра швидко монтується і нарощується на розташовані під кутом до подовжньої aid балки 3. необхідний розмір в горизонтальному і вертикальто зусилля на тяжіння розкладається подовж і поному напрямках. перек полиці 22 балки 3, чим забезпечується наНа фіг.1 зображена щитова опалубка, вид ззаду, фіг.2 - те ж саме, вид зверху; фіг.3 - те ж саме, дійна фіксація на них балок 4. Після цього вид збоку; фіг.4 - місце 1 на фіг.2, показане з'єдподібні скоби 23 всувають на полиці 12 швелерів нання з палубою вертикальних і з'єднаних з ними 11 і приєднують болтами 26 до пластин 24 через горизонтальних балок; фіг.5 - розріз А-А на фіг.4 отвори 25 підкоси 5 і б. фіксують опори 18 на випоказане з'єднання горизонтальних балок з підкомощені і регулюють довжини підкосів для вертикасами. льного положення щита. При монтажі щитів 1 у Щитова опалубка (фіг.1-4) містить щит 1, вивертикальному нарощуванні суміжні щити стикуконаний у ви гляді палуби 2, вертикальних 3, горивальними гніздами 28 встановлюють на шипи 27 і зонтальних 4 балок, верхнього 5 і нижнього б піддо щитів приєднують підкоси аналогічним чином. косів, а також вузлів 7 і 8 (фіг .4 і 5) їх з'єднання. При монтажі щитів 1 в горизонтальному напрямку Палуба 2 виготовлена з багатошарової ламісуміжні щити 1 з'єднують ригелем 15, який вставнованої фанери і потайними гвинтами 9 з'єднана з ляють в канали 14 горизонтальних балок 4 і фікгоризонтальними полицями 10 вертикальних двосують клинцями 17, що вставляють через отвори таврового профілю балок 3, виготовлених з дере16. ва. Застосування щитової опалубки такої конструГоризонтальні балки 4 представляють собою кції дозволило спростити її виготовлення і монтаж. зварні вузли, кожен з яких складається з двох Ця щитова опалубка дозволяє розширити технічні швелерів 11, розташованих полицями 12 у вертиможливості бетонування. кальному напрямку в протилежні боки. Швелери 11 з'єднані між собою проміжним елементом 13 з утворенням каналу 14 між ними для введення 5 20784 6 7 Комп’ютерна в ерстка Г. Паяльніков 20784 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPanel forms
Автори англійськоюKukenko Vitalii Afanasiiovych, Korienevskyi Oleksandr Mykhailovych
Назва патенту російськоюЩитовая опалубка
Автори російськоюКукенко Виталий Афанасьевич, Кореневский Александр Михайлович
МПК / Мітки
МПК: E04G 11/06
