Машина для незалежного від напрямку рядів косіння і подрібнення кукурудзи та аналогічних стеблових сільськогосподарських культур

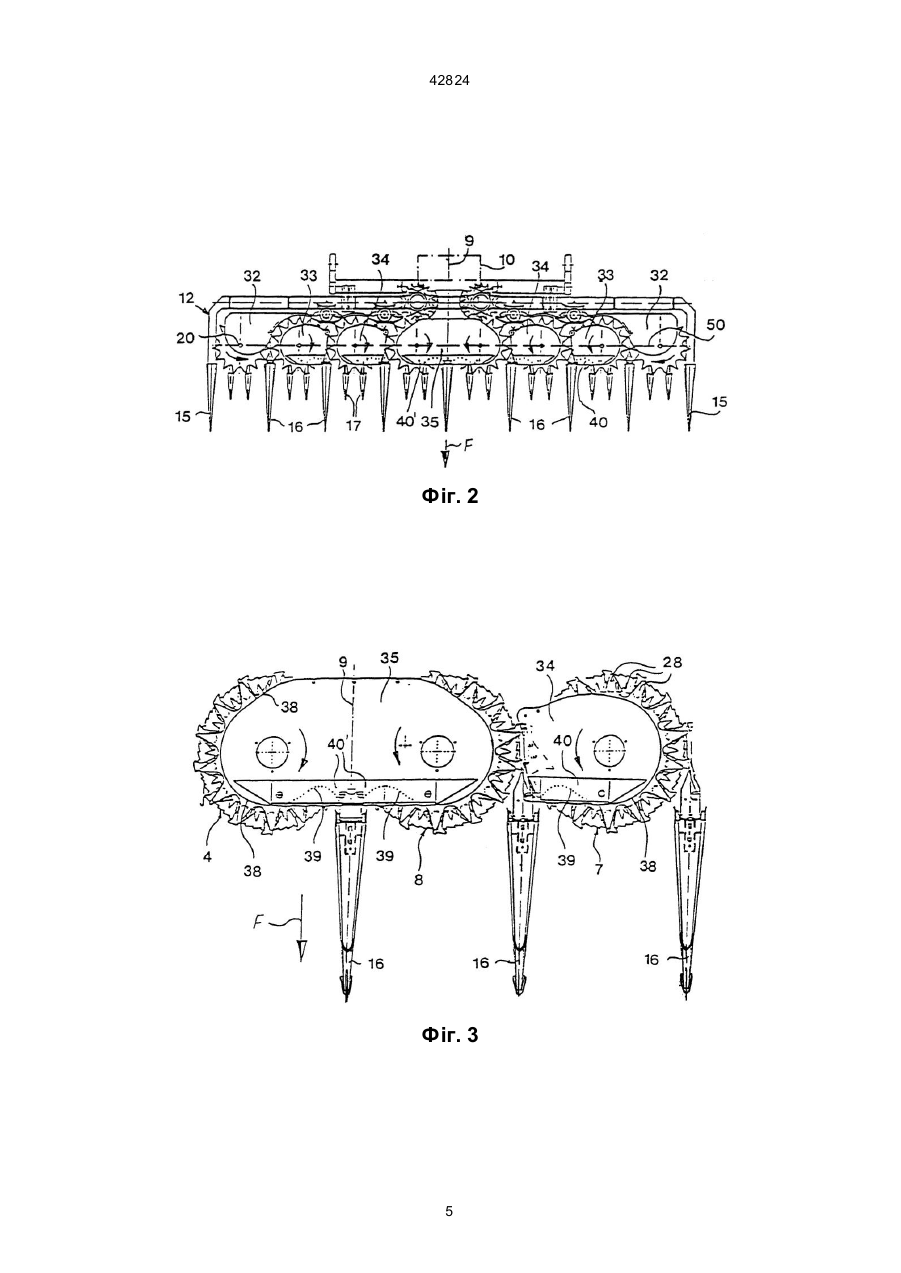

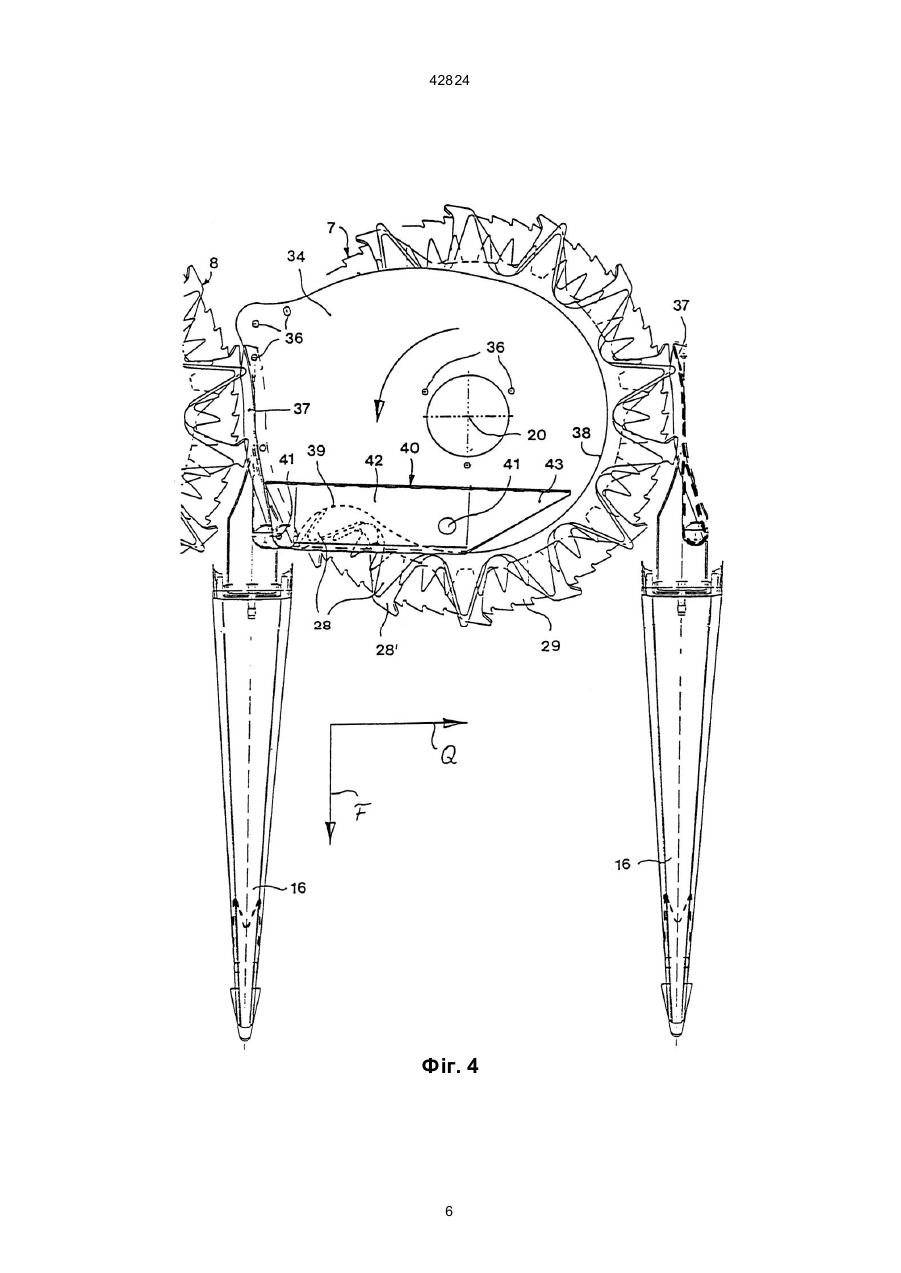

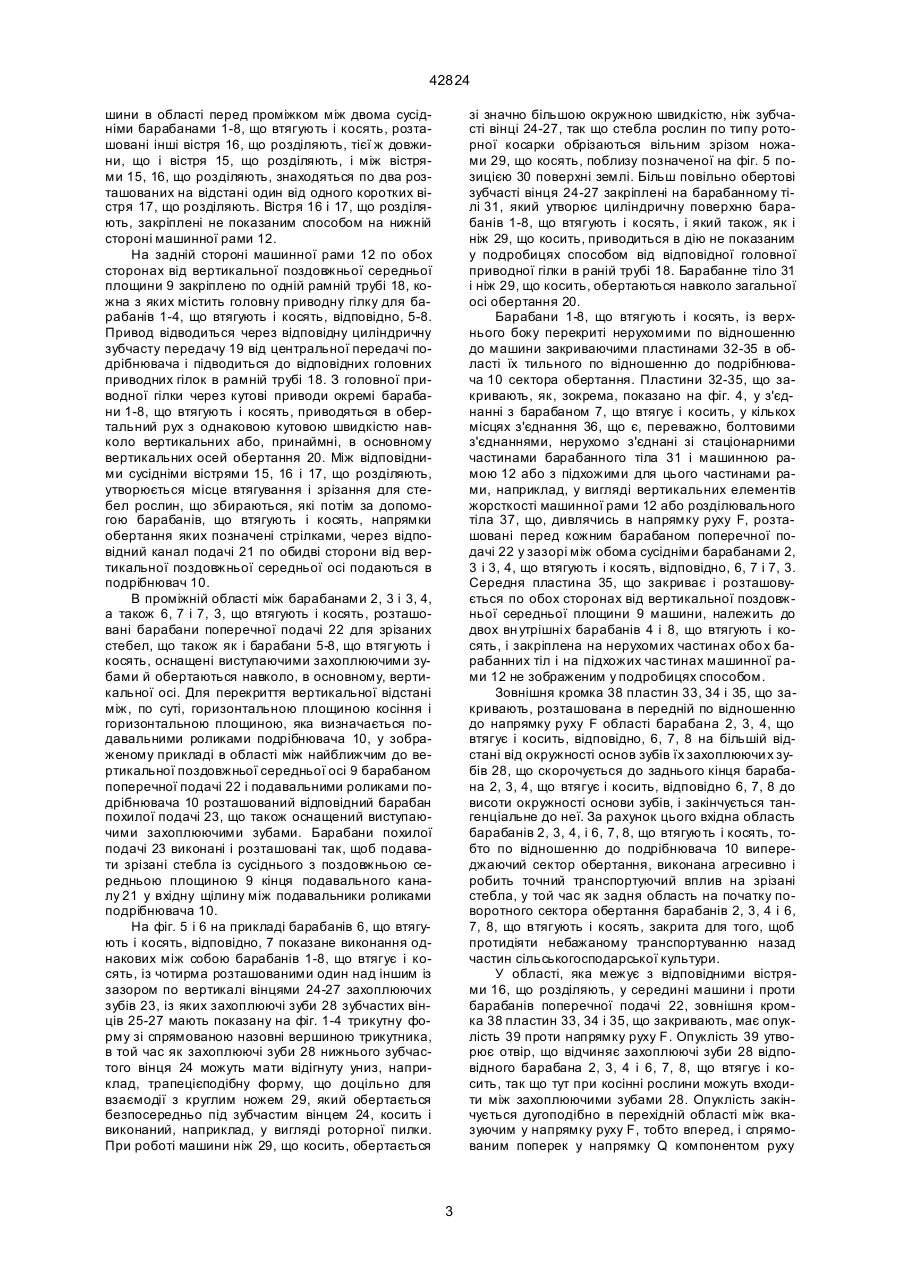

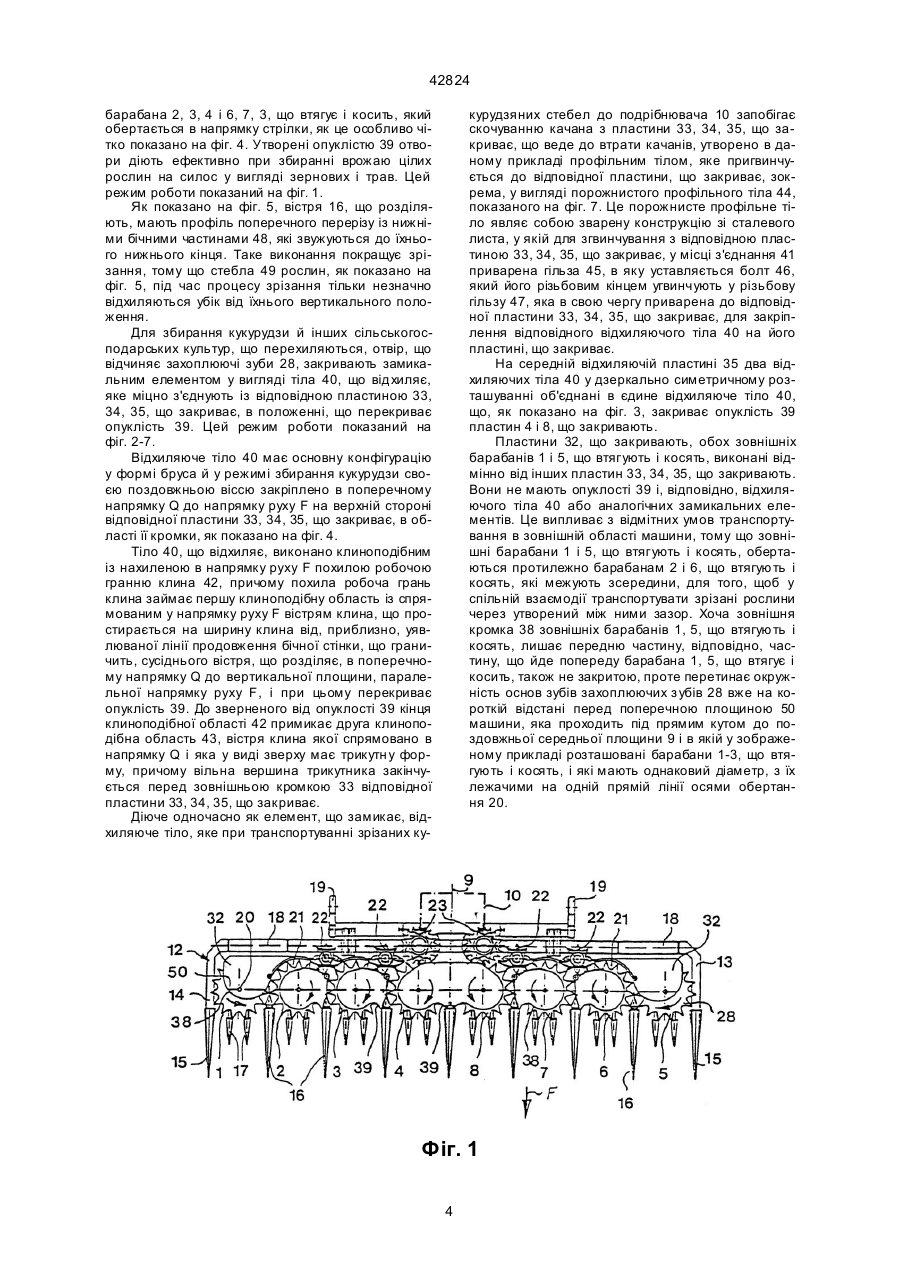

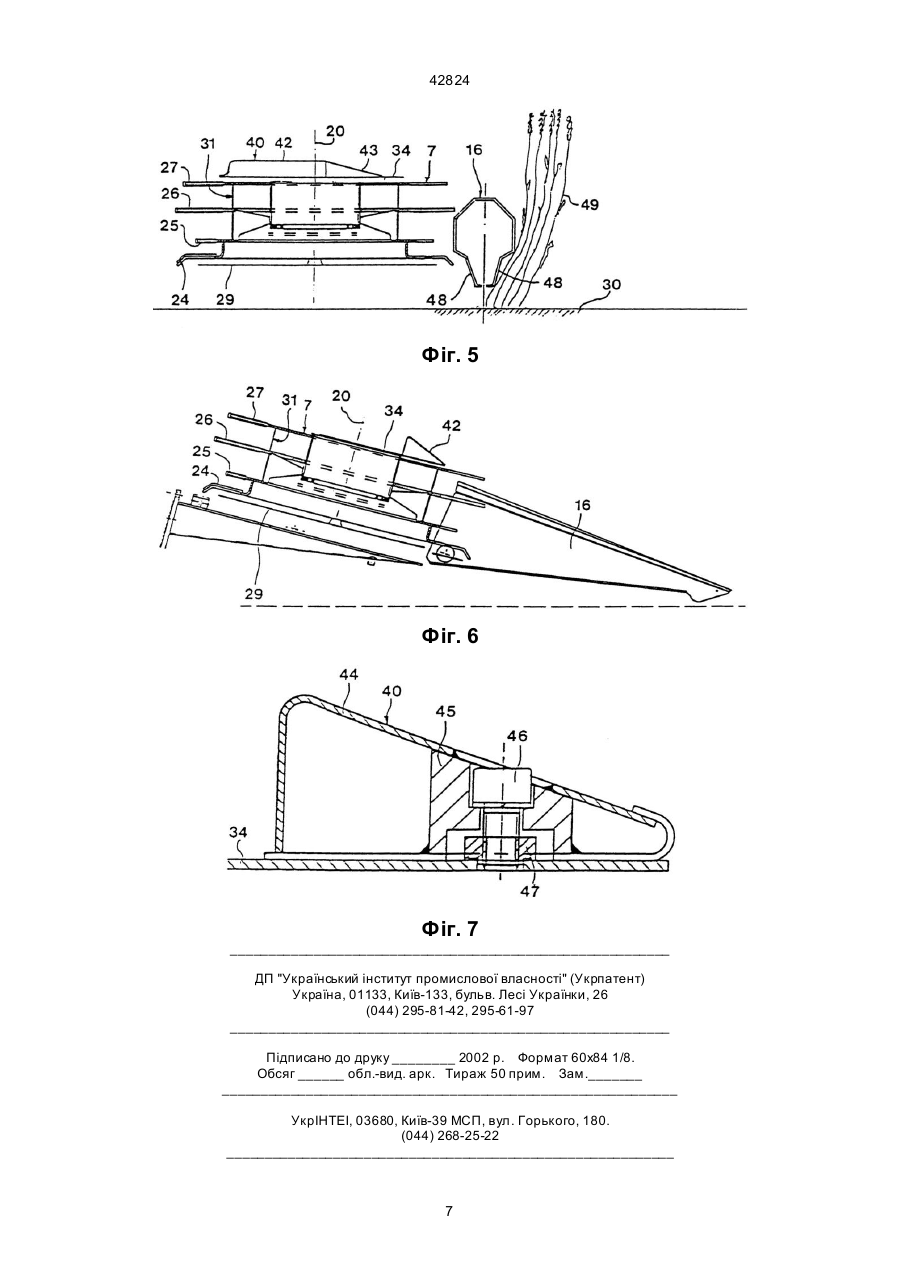

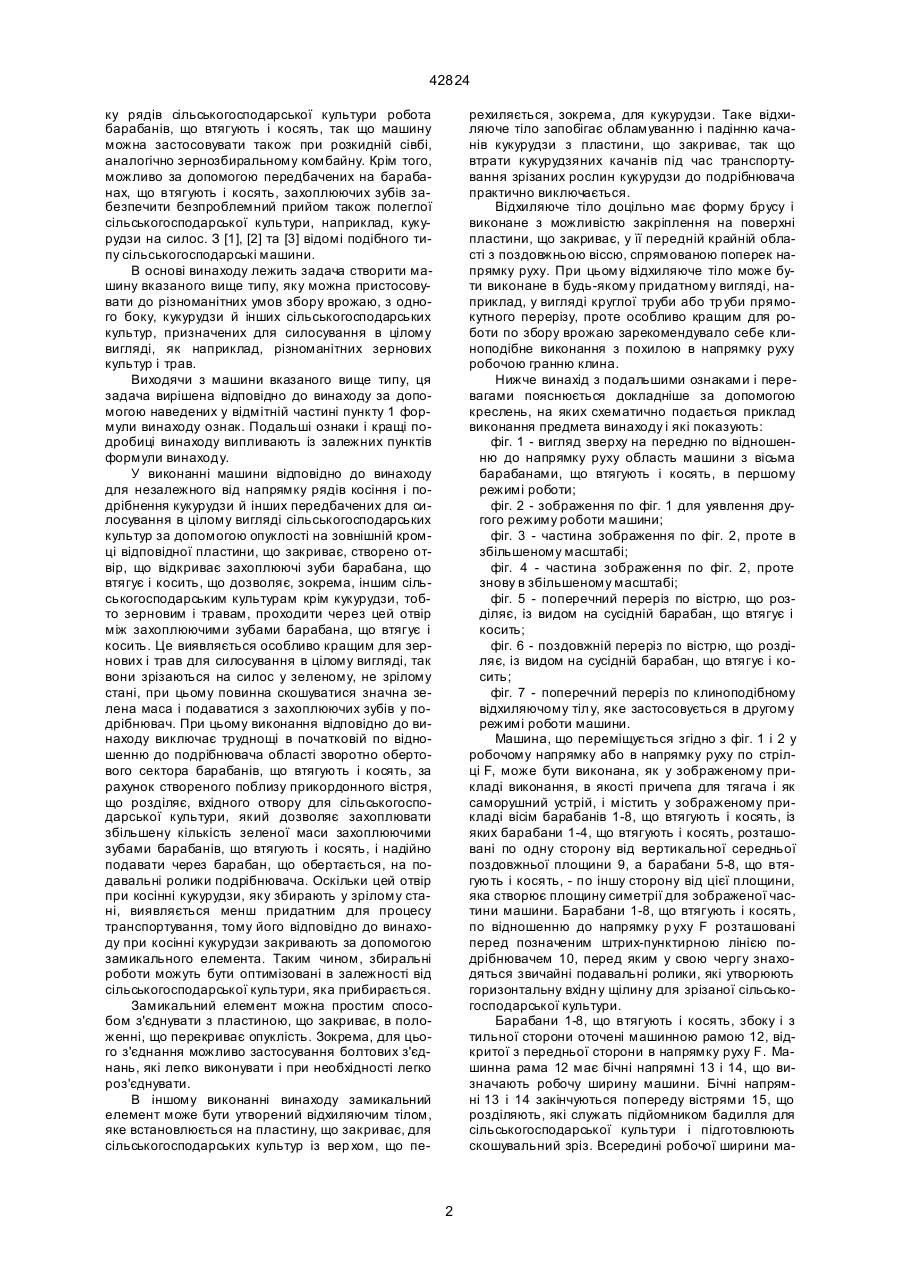

1. Машина для незалежного від напрямку рядів косіння і подрібнення кукурудзи та аналогічних стеблових сільськогосподарських культур із рядом обертових навколо, по суті, вертикальних осей і оснащених виступними і захоплювальними зубами барабанів, що втягують і косять, встановлених впоперек перед середнім подрібнювачем зрізаних рослин, із перекриваючими відповідні барабани, що втягують і косять, зверху, в області їх поворотного по відношенню до подрібнювача сектора обертання, із нерухомо закріпленими на машині закривними пластинами, та із розташованими спереду по ходу руху вістрями для розділення сільськогосподарської культури, що підлягає косінню, в області перед проміжком між відповідними сусідніми барабанами, що втягують і косять, яка відрізняється тим, що зовнішня кромка (38) закривних пластин (33, 34, 35) в області, що межує із відповідним вістрям (16), має опуклість (39) проти напрямку руху (F), яка виконана з можливістю відкривання захоплювальних зубів (28) відповідних барабанів (2, 3, 4, 6, 7, 8), що втягують і косять, і утворює отвір для проходу рослин між захоплювальними зубами (28), виконаний з можливістю закрит C2 (54) МАШИНА ДЛЯ НЕЗАЛЕЖНОГО ВІД НАПРЯМКУ РЯДІВ КОСІННЯ І ПОДРІБНЕННЯ КУКУРУДЗИ ТА АНАЛОГІЧНИХ СТЕБЛОВИХ СІЛЬСЬКОГОСПОДАРСЬКИХ КУЛЬТУР 42824 ку рядів сільськогосподарської культури робота барабанів, що втягують і косять, так що машину можна застосовувати також при розкидній сівбі, аналогічно зернозбиральному комбайну. Крім того, можливо за допомогою передбачених на барабанах, що втягують і косять, захоплюючих зубів забезпечити безпроблемний прийом також полеглої сільськогосподарської культури, наприклад, кукурудзи на силос. З [1], [2] тa [3] відомі подібного типу сільськогосподарські машини. В основі винаходу лежить задача створити машину вказаного вище типу, яку можна пристосовувати до різноманітних умов збору врожаю, з одного боку, кукурудзи й інших сільськогосподарських культур, призначених для силосування в цілому вигляді, як наприклад, різноманітних зернових культур і трав. Виходячи з машини вказаного вище типу, ця задача вирішена відповідно до винаходу за допомогою наведених у відмітній частині пункту 1 формули винаходу ознак. Подальші ознаки і кращі подробиці винаходу випливають із залежних пунктів формули винаходу. У виконанні машини відповідно до винаходу для незалежного від напрямку рядів косіння і подрібнення кукурудзи й інших передбачених для силосування в цілому вигляді сільськогосподарських культур за допомогою опуклості на зовнішній кромці відповідної пластини, що закриває, створено отвір, що відкриває захоплюючі зуби барабана, що втягує і косить, що дозволяє, зокрема, іншим сільськогосподарським культурам крім кукурудзи, тобто зерновим і травам, проходити через цей отвір між захоплюючими зубами барабана, що втягує і косить. Це виявляється особливо кращим для зернових і трав для силосування в цілому вигляді, так вони зрізаються на силос у зеленому, не зрілому стані, при цьому повинна скошуватися значна зелена маса і подаватися з захоплюючих зубів у подрібнювач. При цьому виконання відповідно до винаходу виключає труднощі в початковій по відношенню до подрібнювача області зворотно обертового сектора барабанів, що втягують і косять, за рахунок створеного поблизу прикордонного вістря, що розділяє, вхідного отвору для сільськогосподарської культури, який дозволяє захоплювати збільшену кількість зеленої маси захоплюючими зубами барабанів, що втягують і косять, і надійно подавати через барабан, що обертається, на подавальні ролики подрібнювача. Оскільки цей отвір при косінні кукурудзи, яку збирають у зрілому стані, виявляється менш придатним для процесу транспортування, тому його відповідно до винаходу при косінні кукурудзи закривають за допомогою замикального елемента. Таким чином, збиральні роботи можуть бути оптимізовані в залежності від сільськогосподарської культури, яка прибирається. Замикальний елемент можна простим способом з'єднувати з пластиною, що закриває, в положенні, що перекриває опуклість. Зокрема, для цього з'єднання можливо застосування болтових з'єднань, які легко виконувати і при необхідності легко роз'єднувати. В іншому виконанні винаходу замикальний елемент може бути утворений відхиляючим тілом, яке встановлюється на пластину, що закриває, для сільськогосподарських культур із вер хом, що пе рехиляється, зокрема, для кукурудзи. Таке відхиляюче тіло запобігає обламуванню і падінню качанів кукурудзи з пластини, що закриває, так що втрати кукурудзяних качанів під час транспортування зрізаних рослин кукурудзи до подрібнювача практично виключається. Відхиляюче тіло доцільно має форму брусу і виконане з можливістю закріплення на поверхні пластини, що закриває, у її передній крайній області з поздовжньою віссю, спрямованою поперек напрямку руху. При цьому відхиляюче тіло може бути виконане в будь-якому придатному вигляді, наприклад, у вигляді круглої труби або тр уби прямокутного перерізу, проте особливо кращим для роботи по збору врожаю зарекомендувало себе клиноподібне виконання з похилою в напрямку руху робочою гранню клина. Нижче винахід з подальшими ознаками і перевагами пояснюється докладніше за допомогою креслень, на яких схематично подається приклад виконання предмета винаходу і які показують: фіг. 1 - вигляд зверху на передню по відношенню до напрямку руху область машини з вісьма барабанами, що втягують і косять, в першому режимі роботи; фіг. 2 - зображення по фіг. 1 для уявлення другого режиму роботи машини; фіг. 3 - частина зображення по фіг. 2, проте в збільшеному масштабі; фіг. 4 - частина зображення по фіг. 2, проте знову в збільшеному масштабі; фіг. 5 - поперечний переріз по вістрю, що розділяє, із видом на сусідній барабан, що втягує і косить; фіг. 6 - поздовжній переріз по вістрю, що розділяє, із видом на сусідній барабан, що втягує і косить; фіг. 7 - поперечний переріз по клиноподібному відхиляючому тілу, яке застосовується в другому режимі роботи машини. Машина, що переміщується згідно з фіг. 1 і 2 у робочому напрямку або в напрямку руху по стрілці F, може бути виконана, як у зображеному прикладі виконання, в якості причепа для тягача і як саморушний устрій, і містить у зображеному прикладі вісім барабанів 1-8, що втягують і косять, із яких барабани 1-4, що втягують і косять, розташовані по одну сторону від вертикальної середньої поздовжньої площини 9, а барабани 5-8, що втягують і косять, - по іншу сторону від цієї площини, яка створює площину симетрії для зображеної частини машини. Барабани 1-8, що втягують і косять, по відношенню до напрямку р уху F розташовані перед позначеним штрих-пунктирною лінією подрібнювачем 10, перед яким у свою чергу знаходяться звичайні подавальні ролики, які утворюють горизонтальну вхідн у щілину для зрізаної сільськогосподарської культури. Барабани 1-8, що втягують і косять, збоку і з тильної сторони оточені машинною рамою 12, відкритої з передньої сторони в напрямку руху F. Машинна рама 12 має бічні напрямні 13 і 14, що визначають робочу ширину машини. Бічні напрямні 13 і 14 закінчуються попереду вістрями 15, що розділяють, які служать підйомником бадилля для сільськогосподарської культури і підготовлюють скошувальний зріз. Всередині робочої ширини ма 2 42824 шини в області перед проміжком між двома сусідніми барабанами 1-8, що втягують і косять, розташовані інші вістря 16, що розділяють, тієї ж довжини, що і вістря 15, що розділяють, і між вістрями 15, 16, що розділяють, знаходяться по два розташованих на відстані один від одного коротких вістря 17, що розділяють. Вістря 16 і 17, що розділяють, закріплені не показаним способом на нижній стороні машинної рами 12. На задній стороні машинної рами 12 по обох сторонах від вертикальної поздовжньої середньої площини 9 закріплено по одній рамній трубі 18, кожна з яких містить головну приводну гілку для барабанів 1-4, що втягують і косять, відповідно, 5-8. Привод відводиться через відповідну циліндричну зубчасту передачу 19 від центральної передачі подрібнювача і підводиться до відповідних головних приводних гілок в рамній трубі 18. З головної приводної гілки через кутові приводи окремі барабани 1-8, що втягують і косять, приводяться в обертальний рух з однаковою кутовою швидкістю навколо вертикальних або, принаймні, в основному вертикальних осей обертання 20. Між відповідними сусідніми вістрями 15, 16 і 17, що розділяють, утворюється місце втягування і зрізання для стебел рослин, що збираються, які потім за допомогою барабанів, що втягують і косять, напрямки обертання яких позначені стрілками, через відповідний канал подачі 21 по обидві сторони від вертикальної поздовжньої середньої осі подаються в подрібнювач 10. В проміжній області між барабанами 2, 3 і 3, 4, а також 6, 7 і 7, 3, що втягують і косять, розташовані барабани поперечної подачі 22 для зрізаних стебел, що також як і барабани 5-8, що втягують і косять, оснащені виступаючими захоплюючими зубами й обертаються навколо, в основному, вертикальної осі. Для перекриття вертикальної відстані між, по суті, горизонтальною площиною косіння і горизонтальноюплощиною, яка визначається подавальними роликами подрібнювача 10, у зображеному прикладі в області між найближчим до вертикальної поздовжньої середньої осі 9 барабаном поперечної подачі 22 і подавальними роликами подрібнювача 10 розташований відповідний барабан похилої подачі 23, що також оснащений виступаючими захоплюючими зубами. Барабани похилої подачі 23 виконані і розташовані так, щоб подавати зрізані стебла із сусіднього з поздовжньою середньою площиною 9 кінця подавального каналу 21 у вхідну щілину між подавальники роликами подрібнювача 10. На фіг. 5 і 6 на прикладі барабанів 6, що втягують і косять, відповідно, 7 показане виконання однакових між собою барабанів 1-8, що втягує і косять, із чотирма розташованими один над іншим із зазором по вертикалі вінцями 24-27 захоплюючих зубів 23, із яких захоплюючі зуби 28 зубчастих вінців 25-27 мають показану на фіг. 1-4 трикутну форму зі спрямованою назовні вершиною трикутника, в той час як захоплюючі зуби 28 нижнього зубчастого вінця 24 можуть мати відігнуту униз, наприклад, трапецієподібну форму, що доцільно для взаємодії з круглим ножем 29, який обертається безпосередньо під зубчастим вінцем 24, косить і виконаний, наприклад, у вигляді роторної пилки. При роботі машини ніж 29, що косить, обертається зі значно більшою окружною швидкістю, ніж зубчасті вінці 24-27, так що стебла рослин по типу роторної косарки обрізаються вільним зрізом ножами 29, що косять, поблизу позначеної на фіг. 5 позицією 30 поверхні землі. Більш повільно обертові зубчасті вінця 24-27 закріплені на барабанному тілі 31, який утворює циліндричну поверхню барабанів 1-8, що втягують і косять, і який також, як і ніж 29, що косить, приводиться в дію не показаним у подробицях способом від відповідної головної приводної гілки в раній трубі 18. Барабанне тіло 31 і ніж 29, що косить, обертаються навколо загальної осі обертання 20. Барабани 1-8, що втягують і косять, із верхнього боку перекриті нерухомими по відношенню до машини закриваючими пластинами 32-35 в області їх тильного по відношенню до подрібнювача 10 сектора обертання. Пластини 32-35, що закривають, як, зокрема, показано на фіг. 4, у з'єднанні з барабаном 7, що втягує і косить, у кількох місцях з'єднання 36, що є, переважно, болтовими з'єднаннями, нерухомо з'єднані зі стаціонарними частинами барабанного тіла 31 і машинною рамою 12 або з підхожими для цього частинами рами, наприклад, у вигляді вертикальних елементів жорсткості машинної рами 12 або розділювального тіла 37, що, дивлячись в напрямку руху F, розташовані перед кожним барабаном поперечної подачі 22 у зазорі між обома сусідніми барабанами 2, 3 і 3, 4, що втягують і косять, відповідно, 6, 7 і 7, 3. Середня пластина 35, що закриває і розташовується по обох сторонах від вертикальної поздовжньої середньої площини 9 машини, належить до двох вн утрішні х барабанів 4 і 8, що втягують і косять, і закріплена на нерухомих частинах обо х барабанних тіл і на підхожих частинах машинної рами 12 не зображеним у подробицях способом. Зовнішня кромка 38 пластин 33, 34 і 35, що закривають, розташована в передній по відношенню до напрямку руху F області барабана 2, 3, 4, що втягує і косить, відповідно, 6, 7, 8 на більшій відстані від окружності основ зубів їх захоплюючи х зубів 28, що скорочується до заднього кінця барабана 2, 3, 4, що втягує і косить, відповідно 6, 7, 8 до висоти окружності основи зубів, і закінчується тангенціальне до неї. За рахунок цього вхідна область барабанів 2, 3, 4, і 6, 7, 8, що втягують і косять, тобто по відношенню до подрібнювача 10 випереджаючий сектор обертання, виконана агресивно і робить точний транспортуючий вплив на зрізані стебла, у той час як задня область на початку поворотного сектора обертання барабанів 2, 3, 4 і 6, 7, 8, що втягують і косять, закрита для того, щоб протидіяти небажаному транспортуванню назад частин сільськогосподарської культури. У області, яка межує з відповідними вістрями 16, що розділяють, у середині машини і проти барабанів поперечної подачі 22, зовнішня кромка 38 пластин 33, 34 і 35, що закривають, має опуклість 39 проти напрямку руху F. Опуклість 39 утворює отвір, що відчиняє захоплюючі зуби 28 відповідного барабана 2, 3, 4 і 6, 7, 8, що втягує і косить, так що тут при косінні рослини можуть входити між захоплюючими зубами 28. Опуклість закінчується дугоподібно в перехідній області між вказуючим у напрямку руху F, тобто вперед, і спрямованим поперек у напрямку Q компонентом руху 3 42824 барабана 2, 3, 4 і 6, 7, 3, що втягує і косить, який обертається в напрямку стрілки, як це особливо чітко показано на фіг. 4. Утворені опуклістю 39 отвори діють ефективно при збиранніврожаю цілих рослин на силос у вигляді зернових і трав. Цей режим роботи показаний на фіг. 1. Як показано на фіг. 5, вістря 16, що розділяють, мають профіль поперечного перерізу із нижніми бічними частинами 48, які звужуються до їхнього нижнього кінця. Таке виконання покращує зрізання, тому що стебла 49 рослин, як показано на фіг. 5, під час процесу зрізання тільки незначно відхиляються убік від їхнього вертикального положення. Для збирання кукурудзи й інших сільськогосподарських культур, що перехиляються, отвір, що відчиняє захоплюючі зуби 28, закривають замикальним елементом у вигляді тіла 40, що відхиляє, яке міцно з'єднують із відповідною пластиною 33, 34, 35, що закриває, в положенні, що перекриває опуклість 39. Цей режим роботи показаний на фіг. 2-7. Відхиляюче тіло 40 має основну конфігурацію у формі бруса й у режимі збирання кукурудзи своєю поздовжньою віссю закріплено в поперечному напрямку Q до напрямку руху F на верхній стороні відповідної пластини 33, 34, 35, що закриває, в області її кромки, як показано на фіг. 4. Тіло 40, що відхиляє, виконано клиноподібним із нахиленою в напрямку руху F похилою робочою гранню клина 42, причому похила робоча грань клина займає першу клиноподібну область із спрямованим у напрямку руху F вістрям клина, що простирається на ширину клина від, приблизно, уявлюваної лінії продовження бічної стінки, що граничить, сусіднього вістря, що розділяє, в поперечному напрямку Q до вертикальної площини, паралельної напрямку руху F, і при цьому перекриває опуклість 39. До зверненого від опуклості 39 кінця клиноподібної області 42 примикає друга клиноподібна область 43, вістря клина якої спрямовано в напрямку Q і яка у виді зверху має трикутн у форму, причому вільна вершина трикутника закінчується перед зовнішньою кромкою 33 відповідної пластини 33, 34, 35, що закриває. Діюче одночасно як елемент, що замикає, відхиляюче тіло, яке при транспортуванні зрізаних ку курудзяних стебел до подрібнювача 10 запобігає скочуванню качана з пластини 33, 34, 35, що закриває, що веде до втрати качанів, утворено в даному прикладі профільним тілом, яке пригвинчується до відповідної пластини, що закриває, зокрема, у вигляді порожнистого профільного тіла 44, показаного на фіг. 7. Це порожнисте профільне тіло являє собою зварену конструкцію зі сталевого листа, у якій для згвинчування з відповідною пластиною 33, 34, 35, що закриває, у місці з'єднання 41 приварена гільза 45, в яку уставляється болт 46, який його різьбовим кінцем угвинчують у різьбову гільзу 47, яка в свою чергу приварена до відповідної пластини 33, 34, 35, що закриває, для закріплення відповідного відхиляючого тіла 40 на його пластині, що закриває. На середній відхиляючій пластині 35 два відхиляючих тіла 40 у дзеркально симетричному розташуванні об'єднані в єдине відхиляюче тіло 40, що, як показано на фіг. 3, закриває опуклість 39 пластин 4 і 8, що закривають. Пластини 32, що закривають, обох зовнішніх барабанів 1 і 5, що втягують і косять, виконані відмінно від інших пластин 33, 34, 35, що закривають. Вони не мають опуклості 39 і, відповідно, відхиляючого тіла 40 або аналогічних замикальних елементів. Це випливає з відмітних умов транспортування в зовнішній області машини, тому що зовнішні барабани 1 і 5, що втягують і косять, обертаються протилежно барабанам 2 і 6, що втягують і косять, які межують зсередини, для того, щоб у спільній взаємодії транспортувати зрізані рослини через утворений між ними зазор. Хоча зовнішня кромка 38 зовнішніх барабанів 1, 5, що втягують і косять, лишає передню частину, відповідно, частину, що йде попереду барабана 1, 5, що втягує і косить, також не закритою, проте перетинає окружність основ зубів захоплюючих з убів 28 вже на короткій відстані перед поперечною площиною 50 машини, яка проходить під прямим кутом до поздовжньої середньої площини 9 і в якій у зображеному прикладі розташовані барабани 1-3, що втягують і косять, і які мають однаковий діаметр, з їх лежачими на одній прямій лінії осями обертання 20. Фіг. 1 4 42824 Фіг. 2 Фіг. 3 5 42824 Фіг. 4 6 42824 Фіг. 5 Фіг. 6 Фіг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
