Спосіб підвищення стійкості конструкцій до розповсюдження тріщин
Номер патенту: 45203
Опубліковано: 26.10.2009
Автори: Покровський Володимир Вікторович, Анцева Ірина Володимирівна, Анцев Віктор Ігоревич
Формула / Реферат
Спосіб підвищення стійкості конструкції до розповсюдження тріщин, що включає операцію виготовлення серії відпалених зразків з матеріалу конструкції, випробування відпалених зразків на статичну в'язкість руйнування та побудування діаграми "в'язкість руйнування К1С, KJC - температура Т", де K1C - критичний коефіцієнт інтенсивності напруги матеріалу при напружено-деформованому стані, що відповідає плоскій деформації, КJC - критичний коефіцієнт інтенсивності напруги матеріалу при напружено-деформованому стані, відмінному від стану плоскої деформації, за якою визначають максимальне значення в'язкості руйнування KJC у інтервалі температур Т0 <_Т < Тотж., де Т0 - критична температура хрупкості металу конструкції; Тотж. - температура нагрівання конструкції для відпалу, яку вибирають в діапазоні 350 °С - 500 °С, та виконують попереднє термомеханічне навантаження - теплову опресовку (ПТН) конструкції при визначених значеннях в'язкості руйнування, який відрізняється тим, що під час випробувань серії відпалених зразків з матеріалу конструкції реєструють збільшення розміру тріщини Dа і будують діаграму "величина коефіцієнта інтенсивності напружень KJ - збільшення розміру тріщини Dа", на основі цієї діаграми визначають величину критичного значення коефіцієнта інтенсивності напружень KJC, перевищення якої приводить до критичного підростання тріщини, а попереднє термомеханічне навантаження конструкції з тріщиною виконують при значенні коефіцієнта інтенсивності напружень, рівному KJ, що відповідає виразу KJ £ KJC.
Текст

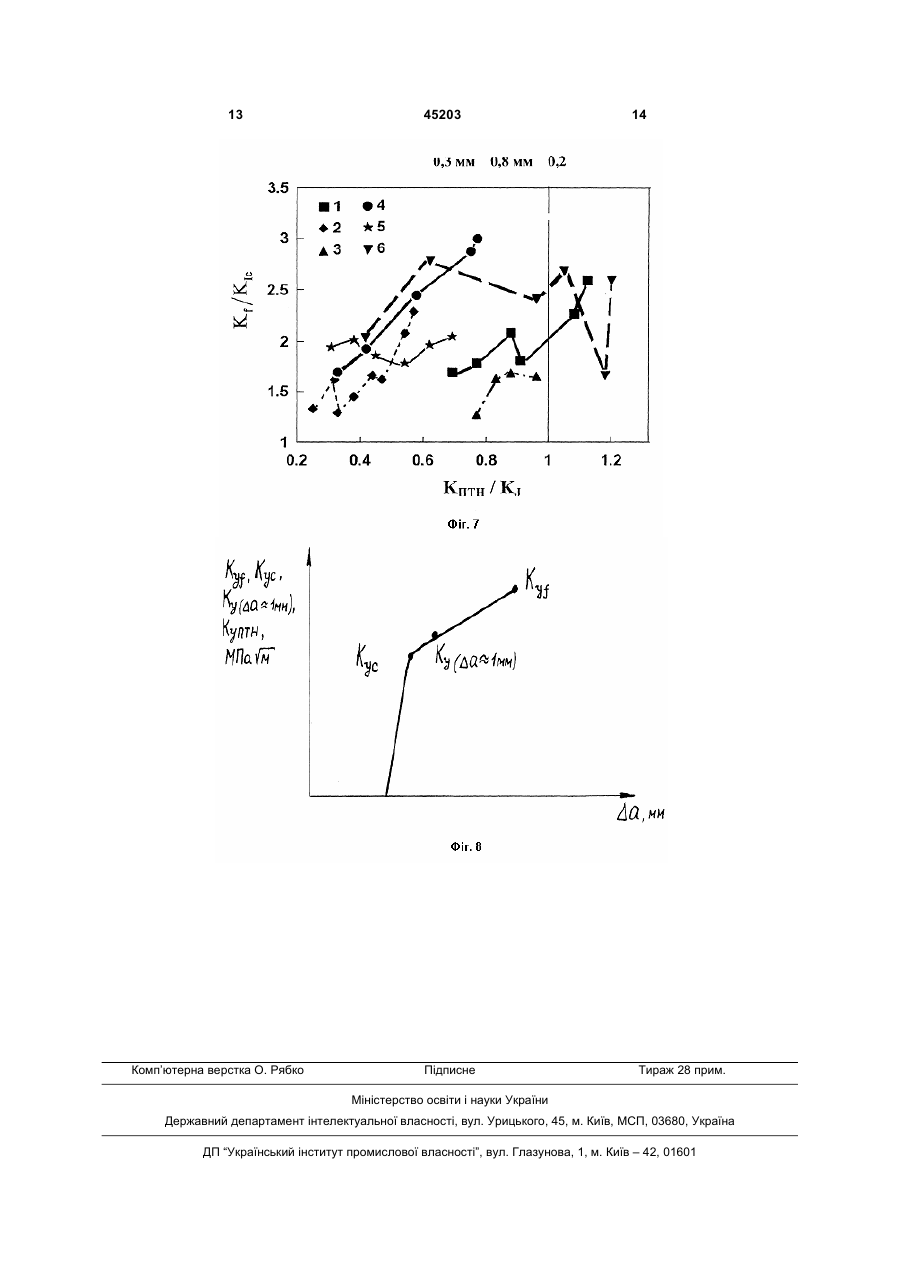

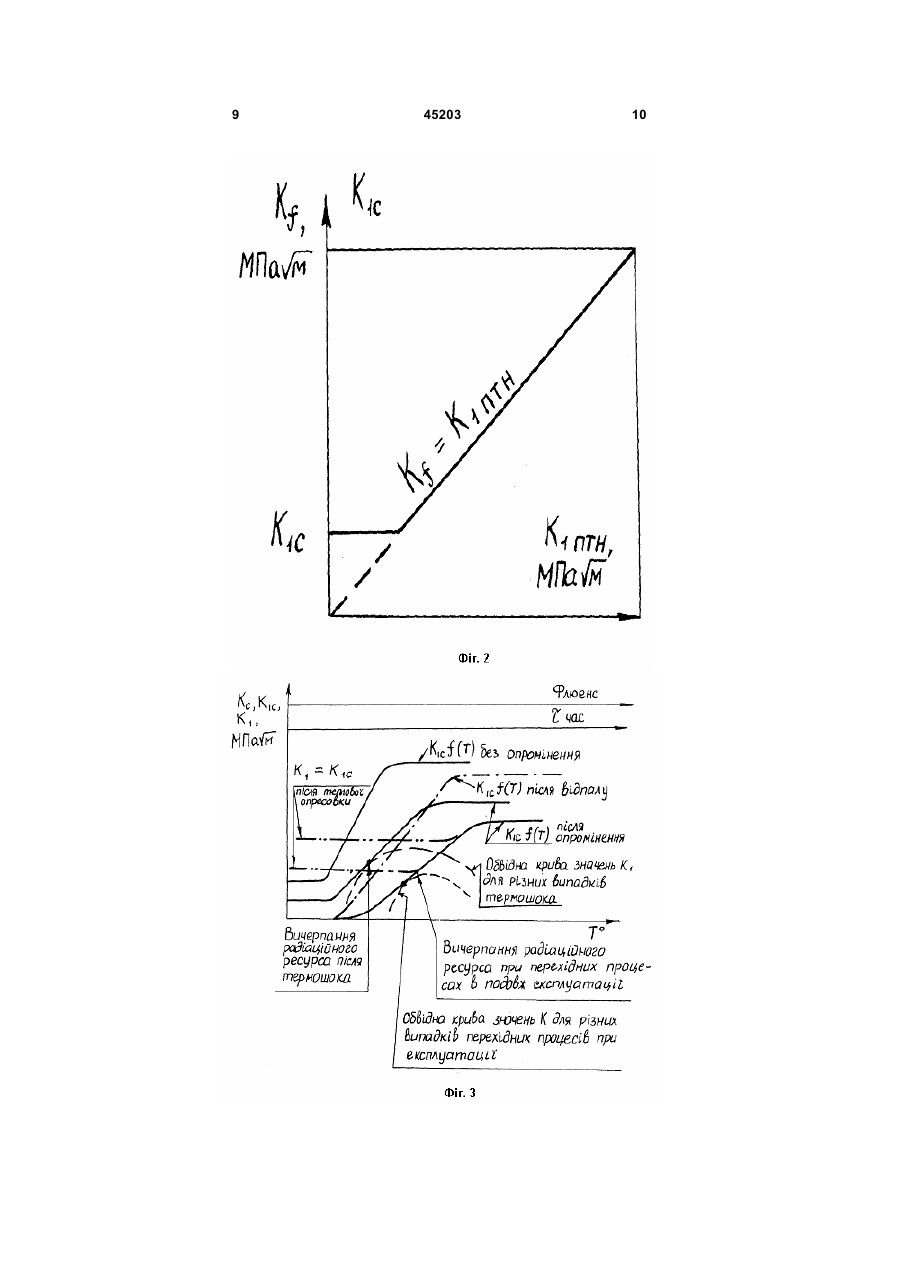

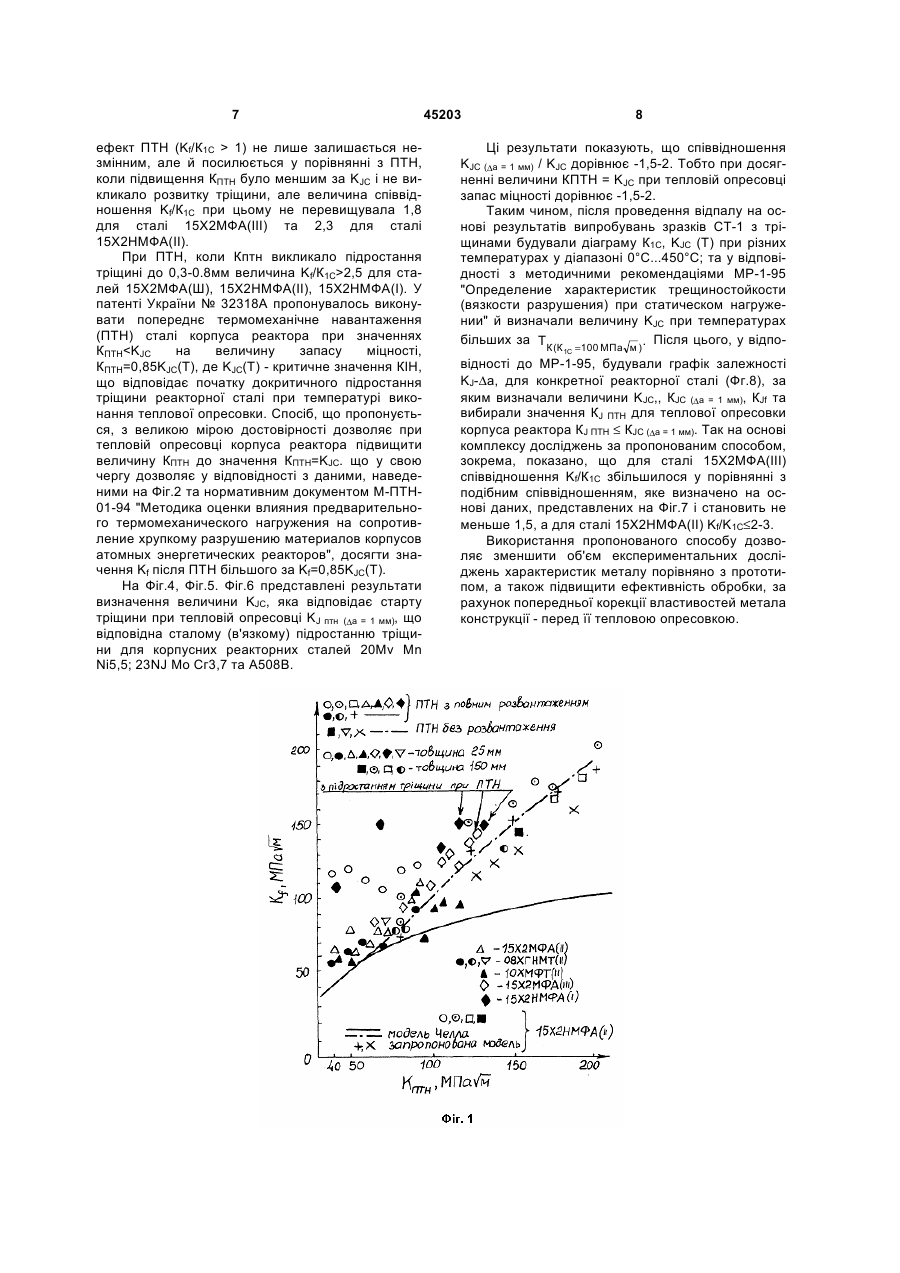

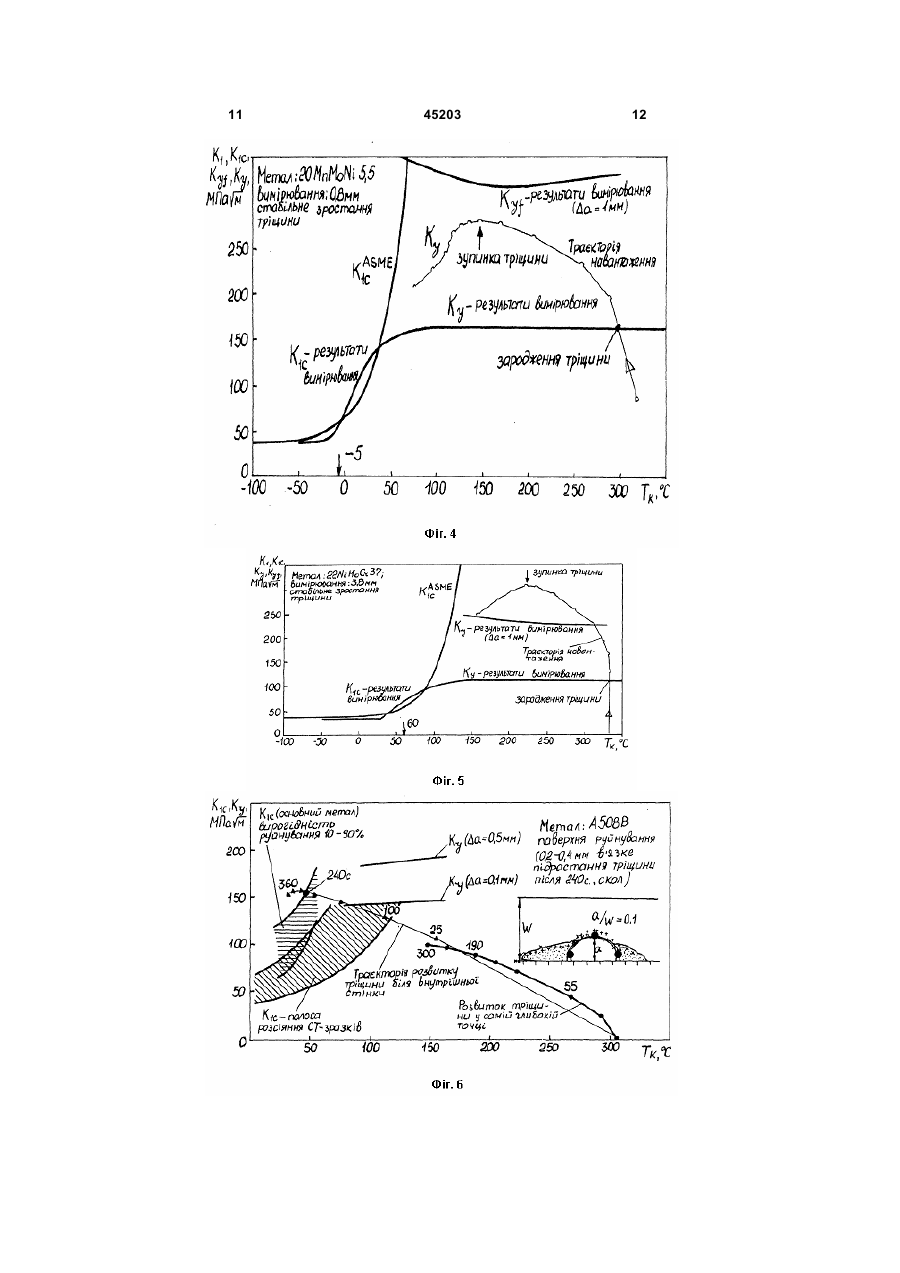

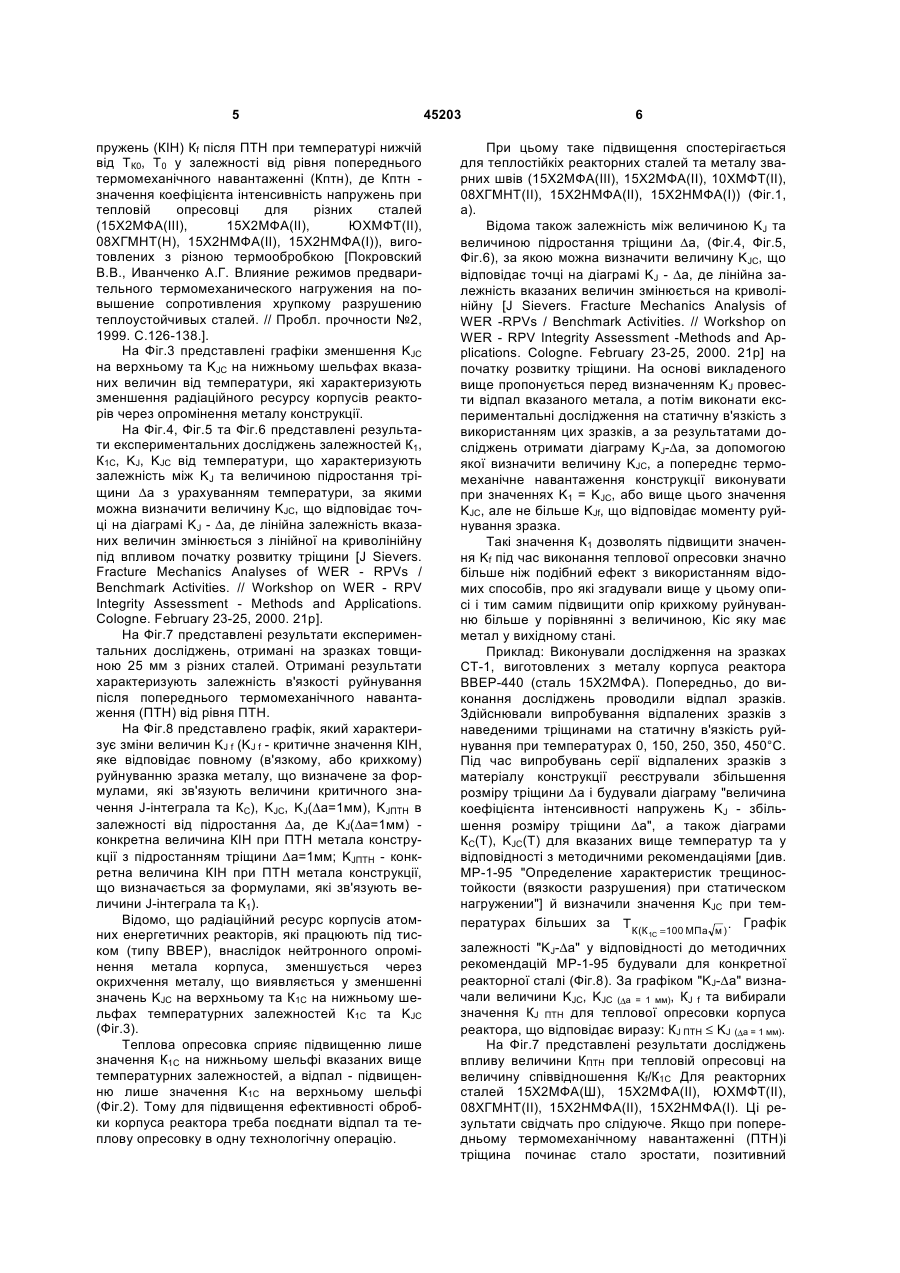

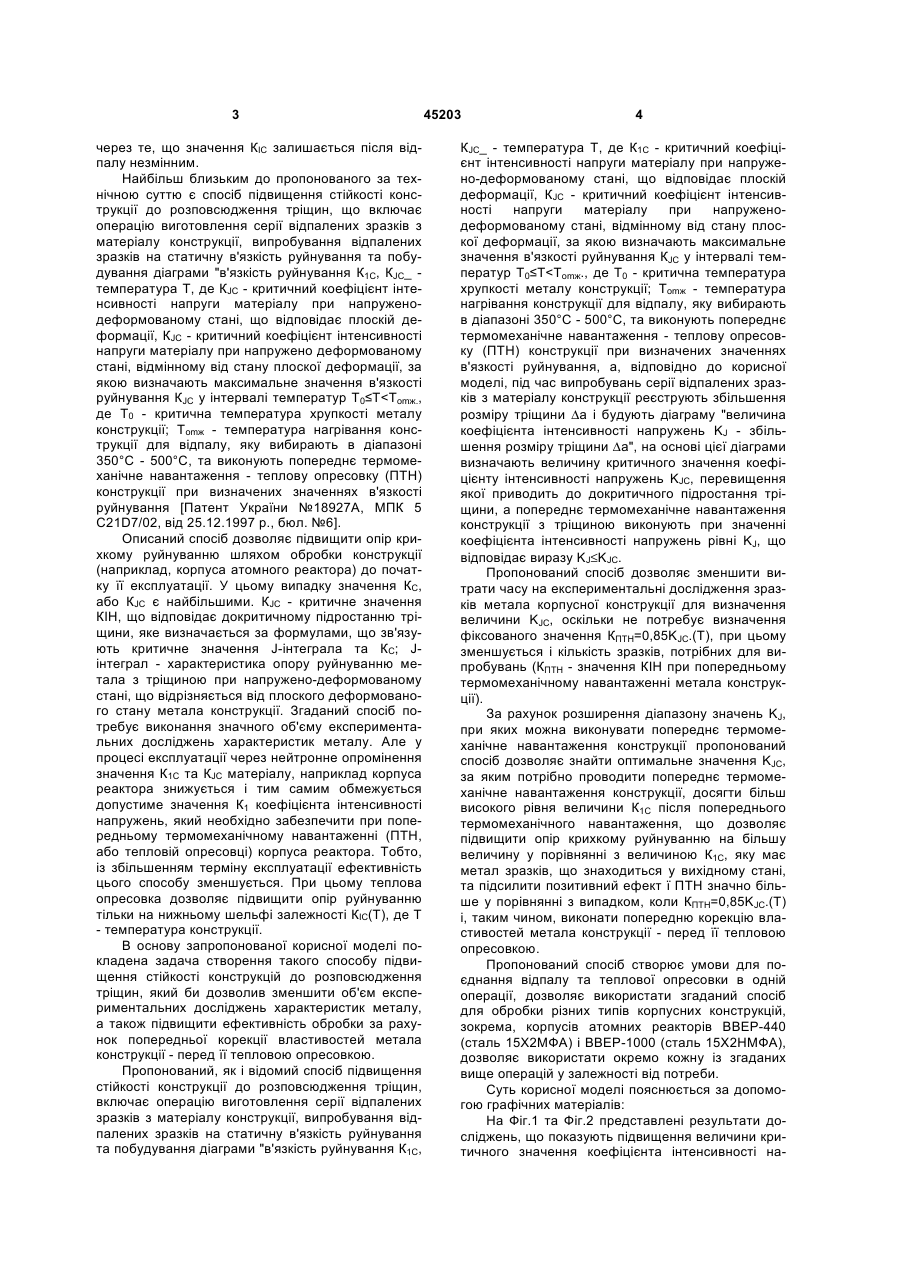

Спосіб підвищення стійкості конструкції до розповсюдження тріщин, що включає операцію виготовлення серії відпалених зразків з матеріалу конструкції, випробування відпалених зразків на статичну в'язкість руйнування та побудування діаграми "в'язкість руйнування К1С, KJC - температура Т", де K1C - критичний коефіцієнт інтенсивності напруги матеріалу при напружено-деформованому стані, що відповідає плоскій деформації, КJC - критичний коефіцієнт інтенсивності напруги матеріалу при напружено-деформованому стані, відмінному від стану плоскої деформації, за якою визначають U 2 (19) 1 3 через те, що значення КІС залишається після відпалу незмінним. Найбільш близьким до пропонованого за технічною суттю є спосіб підвищення стійкості конструкції до розповсюдження тріщин, що включає операцію виготовлення серії відпалених зразків з матеріалу конструкції, випробування відпалених зразків на статичну в'язкість руйнування та побудування діаграми "в'язкість руйнування К1С, КJС_ температура Т, де КJС - критичний коефіцієнт інтенсивності напруги матеріалу при напруженодеформованому стані, що відповідає плоскій деформації, КJС - критичний коефіцієнт інтенсивності напруги матеріалу при напружено деформованому стані, відмінному від стану плоскої деформації, за якою визначають максимальне значення в'язкості руйнування КJС у інтервалі температур Т0≤Т 1) не лише залишається незмінним, але й посилюється у порівнянні з ПТН, коли підвищення КПТН було меншим за KJC і не викликало розвитку тріщини, але величина співвідношення Kf/К1C при цьому не перевищувала 1,8 для сталі 15Х2МФА(ІІІ) та 2,3 для сталі 15Х2НМФА(II). При ПТН, коли Кптн викликало підростання тріщині до 0,3-0.8мм величина Kf/К1C>2,5 для сталей 15Х2МФА(Ш), 15Х2НМФА(ІІ), 15Х2НМФА(І). У патенті України № 32318А пропонувалось виконувати попереднє термомеханічне навантаження (ПТН) сталі корпуса реактора при значеннях на величину запасу міцності, КПТН
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for increase of resistance of constructions to distrubution of cracks
Автори англійськоюPokrovskyi Volodymyr Viktorovych, Antseva Iryna Volodymyrivna, Antsev Viktor Ihorevych
Назва патенту російськоюСпособ повышения стойкости конструкций к распространению трещин
Автори російськоюПокровский Владимир Викторович, Анцева Ирина Владимировна, Анцев Виктор Игоревич
МПК / Мітки
Мітки: стійкості, тріщин, конструкцій, спосіб, підвищення, розповсюдження
Код посилання
<a href="https://ua.patents.su/7-45203-sposib-pidvishhennya-stijjkosti-konstrukcijj-do-rozpovsyudzhennya-trishhin.html" target="_blank" rel="follow" title="База патентів України">Спосіб підвищення стійкості конструкцій до розповсюдження тріщин</a>
Спосіб підвищення стійкості конструкцій до розповсюдження тріщин
Номер патенту: 32318
Опубліковано: 15.12.2000
Автори: Гігіняк Фелікс Федорович, Анцева Ірина Володимирівна, Покровський Володимир Вікторович
МПК: C21D 1/78
Мітки: конструкцій, стійкості, спосіб, підвищення, розповсюдження, тріщин
Формула / Реферат:
Спосіб підвищення стійкості конструкцій до розповсюдження тріщин, що включає операції дослідження зразка матеріалу оброблюваної конструкції на статичну в'язкість та побудову діаграми "в'язкість руйнування Кс, К1с - температура Т", за якою визначають максимальне значення в'язкості руйнування Кcmax в інтервалі температур де Тко - температура в'язко-крихкого...
Спосіб підвищення стійкості конструкцій до поширення тріщин
Номер патенту: 18927
Опубліковано: 25.12.1997
Автори: Драгунов Юрій Григорович, Покровський Володимир Вікторович, Трощенко Валерій Трохимович, Подкользін Вячеслав Юрійович, Федоров Валентин Григорович
МПК: C21D 7/00
Мітки: підвищення, спосіб, тріщин, поширення, стійкості, конструкцій
Формула / Реферат:
1. Способ повышения стойкости конструкций к распространению трещин, включающий операции равномерного нагрева конструкции до температуры, ниже температуры отжига, ее термомеханической обработки и последующего охлаждения, отличающийся тем, что предварительно осуществляют испытания материала конструкции на статическую вязкость разрушения и по результатам испытаний строят диаграмму "вязкость разрушения (К|с) - температура (Т)", по...
Спосіб підвищення стійкості елементу конструкції до поширення тріщин
Номер патенту: 23231
Опубліковано: 19.05.1998
Автори: Ясній Петро Володимирович, Подкользін Вячеслав Юрійович, Ковальчук Ярослав Олексійович
МПК: F16L 57/00
Мітки: конструкції, елементу, тріщин, стійкості, поширення, підвищення, спосіб
Формула / Реферат:
1. Спосіб підвищення стійкості елементу конструкції до поширення тріщин, який полягає у нагріванні І наступному охолодженні конструкції, який відрізняється тим, що після нагрівання конструкції проводиться Π технологічна обробка, яка полягає у статичному навантаженні конструкції з накладанням циклічної складової.2. Спосіб за п. 1, який відрізняється тим, що операції нагрівання І технологічної обробки виконують до введення...
Спосіб виготовлення листа із сталі, лист із сталі та спосіб підвищення опору сталі до розповсюдження тріщин у листі
Номер патенту: 59425
Опубліковано: 15.09.2003
Автори: Ку Джаянг, Бангару Нарасімха-Рао В., Воун Глен А.
МПК: C21D 8/00
Мітки: спосіб, лист, виготовлення, опору, листа, тріщин, листі, розповсюдження, сталі, підвищення
Формула / Реферат:
1. Спосіб виготовлення листа із сталі, який має мікрошарову мікроструктуру, що містить 2-10 об.% тонких шарів аустеніту і 90-98 об.% пластинок переважно дрібнозернистого мартенситу і дрібнозернистого нижнього бейніту, який виготовляють із сталевого сляба, який містить залізо і наступні легуючі елементи, мас.%:0,04-0,12 С,принаймні 1-6 Ni,0,1-1,0 Сu,0,1-0,8 Мо,0,02-0,1 Nb,0,008-0,03...
Спосіб підвищення корозійної стійкості будівельних конструкцій в умовах фтористої корозії
Номер патенту: 41626
Опубліковано: 25.05.2009
Автор: Тузяк Віра Євгенівна
МПК: C04B 2/00
Мітки: стійкості, фтористої, спосіб, корозії, конструкцій, підвищення, корозійної, умовах, будівельних
Формула / Реферат:
Спосіб підвищення корозійної стійкості будівельних конструкцій в умовах фтористої корозії, що включає захист поверхні бетону і залізобетону фундаментів, плит перекриття тощо, який відрізняється тим, що на поверхні будівельних споруд і конструкцій наносять штукатурний захисний розчин фторостійкого складу, який містить як дрібний заповнювач доломітовий чи вапняковий пісок, тонкомолотий червоний шлам і вапняк-муку з добавкою пластифікатора...
Попередній патент: Спосіб декомпресії панкреатикоєюноанастомозу після панкреатодуоденальної резекції
Наступний патент: Ротор електричної машини
Випадковий патент: Дієтична добавка для сприяння підвищенню ерекції та рівня сексуальної активності
